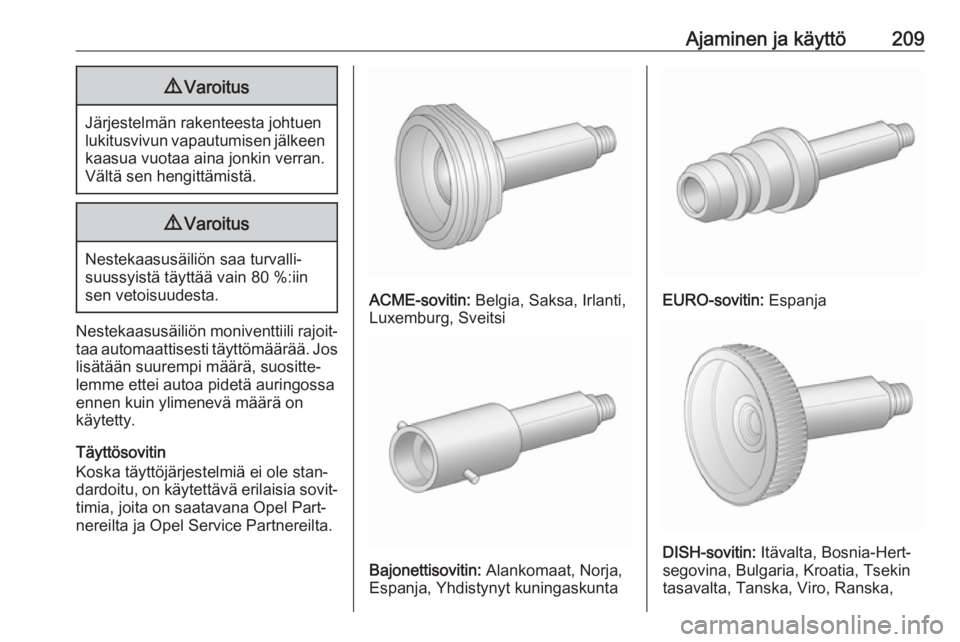

Ajaminen ja käyttö2099Varoitus
Järjestelmän rakenteesta johtuen
lukitusvivun vapautumisen jälkeen kaasua vuotaa aina jonkin verran.
Vältä sen hengittämistä.
9 Varoitus
Nestekaasusäiliön saa turvalli‐
suussyistä täyttää vain 80 %:iin
sen vetoisuudesta.
Nestekaasusäiliön moniventtiili rajoit‐
taa automaattisesti täyttömäärää. Jos lisätään suurempi määrä, suositte‐
lemme ettei autoa pidetä auringossa
ennen kuin ylimenevä määrä on
käytetty.
Täyttösovitin
Koska täyttöjärjestelmiä ei ole stan‐
dardoitu, on käytettävä erilaisia sovit‐ timia, joita on saatavana Opel Part‐
nereilta ja Opel Service Partnereilta.
ACME-sovitin: Belgia, Saksa, Irlanti,
Luxemburg, Sveitsi
Bajonettisovitin: Alankomaat, Norja,
Espanja, Yhdistynyt kuningaskunta
EURO-sovitin: Espanja
DISH-sovitin: Itävalta, Bosnia-Hert‐
segovina, Bulgaria, Kroatia, Tsekin
tasavalta, Tanska, Viro, Ranska,

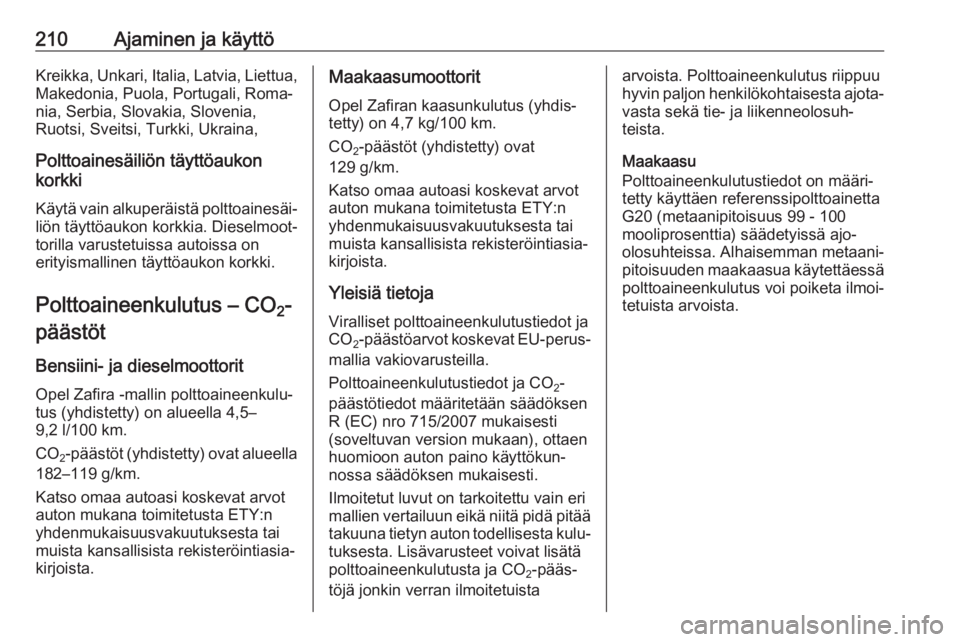

210Ajaminen ja käyttöKreikka, Unkari, Italia, Latvia, Liettua,Makedonia, Puola, Portugali, Roma‐
nia, Serbia, Slovakia, Slovenia,
Ruotsi, Sveitsi, Turkki, Ukraina,
Polttoainesäiliön täyttöaukon
korkki
Käytä vain alkuperäistä polttoainesäi‐ liön täyttöaukon korkkia. Dieselmoot‐
torilla varustetuissa autoissa on
erityismallinen täyttöaukon korkki.
Polttoaineenkulutus – CO 2-
päästöt
Bensiini- ja dieselmoottorit
Opel Zafira -mallin polttoaineenkulu‐
tus (yhdistetty) on alueella 4,5–
9,2 l/100 km.
CO 2-päästöt
(yhdistetty) ovat alueella
182–119 g/km.
Katso omaa autoasi koskevat arvot
auton mukana toimitetusta ETY:n
yhdenmukaisuusvakuutuksesta tai
muista kansallisista rekisteröintiasia‐
kirjoista.Maakaasumoottorit
Opel Zafiran kaasunkulutus (yhdis‐
tetty) on 4,7 kg/100 km.
CO 2-päästöt (yhdistetty) ovat
129 g/km.
Katso omaa autoasi koskevat arvot
auton mukana toimitetusta ETY:n
yhdenmukaisuusvakuutuksesta tai
muista kansallisista rekisteröintiasia‐
kirjoista.
Yleisiä tietoja Viralliset polttoaineenkulutustiedot ja
CO 2-päästöarvot koskevat EU-perus‐
mallia vakiovarusteilla.
Polttoaineenkulutustiedot ja CO 2-
päästötiedot määritetään säädöksen
R (EC) nro 715/2007 mukaisesti
(soveltuvan version mukaan), ottaen
huomioon auton paino käyttökun‐
nossa säädöksen mukaisesti.
Ilmoitetut luvut on tarkoitettu vain eri
mallien vertailuun eikä niitä pidä pitää
takuuna tietyn auton todellisesta kulu‐ tuksesta. Lisävarusteet voivat lisätä
polttoaineenkulutusta ja CO 2-pääs‐
töjä jonkin verran ilmoitetuistaarvoista. Polttoaineenkulutus riippuu
hyvin paljon henkilökohtaisesta ajota‐
vasta sekä tie- ja liikenneolosuh‐
teista.
Maakaasu
Polttoaineenkulutustiedot on määri‐
tetty käyttäen referenssipolttoainetta G20 (metaanipitoisuus 99 - 100
mooliprosenttia) säädetyissä ajo-
olosuhteissa. Alhaisemman metaani‐
pitoisuuden maakaasua käytettäessä
polttoaineenkulutus voi poiketa ilmoi‐
tetuista arvoista.

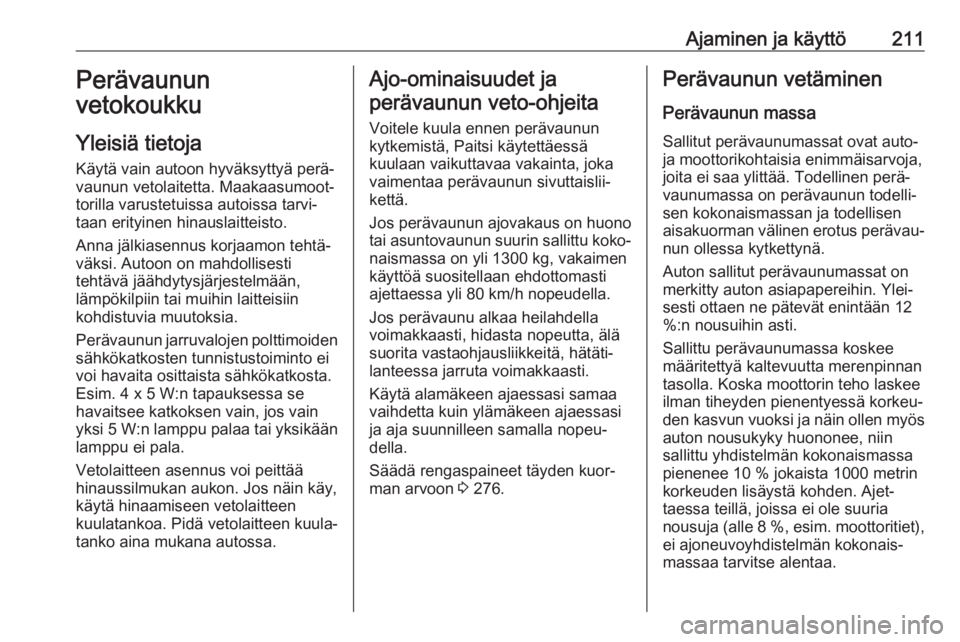

Ajaminen ja käyttö211Perävaunun
vetokoukku
Yleisiä tietoja
Käytä vain autoon hyväksyttyä perä‐
vaunun vetolaitetta. Maakaasumoot‐
torilla varustetuissa autoissa tarvi‐
taan erityinen hinauslaitteisto.
Anna jälkiasennus korjaamon tehtä‐
väksi. Autoon on mahdollisesti
tehtävä jäähdytysjärjestelmään,
lämpökilpiin tai muihin laitteisiin
kohdistuvia muutoksia.
Perävaunun jarruvalojen polttimoiden
sähkökatkosten tunnistustoiminto ei
voi havaita osittaista sähkökatkosta.
Esim. 4 x 5 W:n tapauksessa se
havaitsee katkoksen vain, jos vain
yksi 5 W:n lamppu palaa tai yksikään
lamppu ei pala.
Vetolaitteen asennus voi peittää
hinaussilmukan aukon. Jos näin käy,
käytä hinaamiseen vetolaitteen
kuulatankoa. Pidä vetolaitteen kuula‐
tanko aina mukana autossa.Ajo-ominaisuudet ja
perävaunun veto-ohjeita
Voitele kuula ennen perävaunun
kytkemistä, Paitsi käytettäessä
kuulaan vaikuttavaa vakainta, joka vaimentaa perävaunun sivuttaislii‐
kettä.
Jos perävaunun ajovakaus on huono
tai asuntovaunun suurin sallittu koko‐
naismassa on yli 1300 kg, vakaimen
käyttöä suositellaan ehdottomasti
ajettaessa yli 80 km/h nopeudella.
Jos perävaunu alkaa heilahdella
voimakkaasti, hidasta nopeutta, älä
suorita vastaohjausliikkeitä, hätäti‐
lanteessa jarruta voimakkaasti.
Käytä alamäkeen ajaessasi samaa
vaihdetta kuin ylämäkeen ajaessasi
ja aja suunnilleen samalla nopeu‐
della.
Säädä rengaspaineet täyden kuor‐
man arvoon 3 276.Perävaunun vetäminen
Perävaunun massa Sallitut perävaunumassat ovat auto-
ja moottorikohtaisia enimmäisarvoja,
joita ei saa ylittää. Todellinen perä‐
vaunumassa on perävaunun todelli‐
sen kokonaismassan ja todellisen
aisakuorman välinen erotus perävau‐ nun ollessa kytkettynä.
Auton sallitut perävaunumassat on
merkitty auton asiapapereihin. Ylei‐
sesti ottaen ne pätevät enintään 12
%:n nousuihin asti.
Sallittu perävaunumassa koskee
määritettyä kaltevuutta merenpinnan
tasolla. Koska moottorin teho laskee
ilman tiheyden pienentyessä korkeu‐
den kasvun vuoksi ja näin ollen myös
auton nousukyky huononee, niin
sallittu yhdistelmän kokonaismassa
pienenee 10 % jokaista 1000 metrin
korkeuden lisäystä kohden. Ajet‐
taessa teillä, joissa ei ole suuria
nousuja (alle 8 %, esim. moottoritiet), ei ajoneuvoyhdistelmän kokonais‐
massaa tarvitse alentaa.

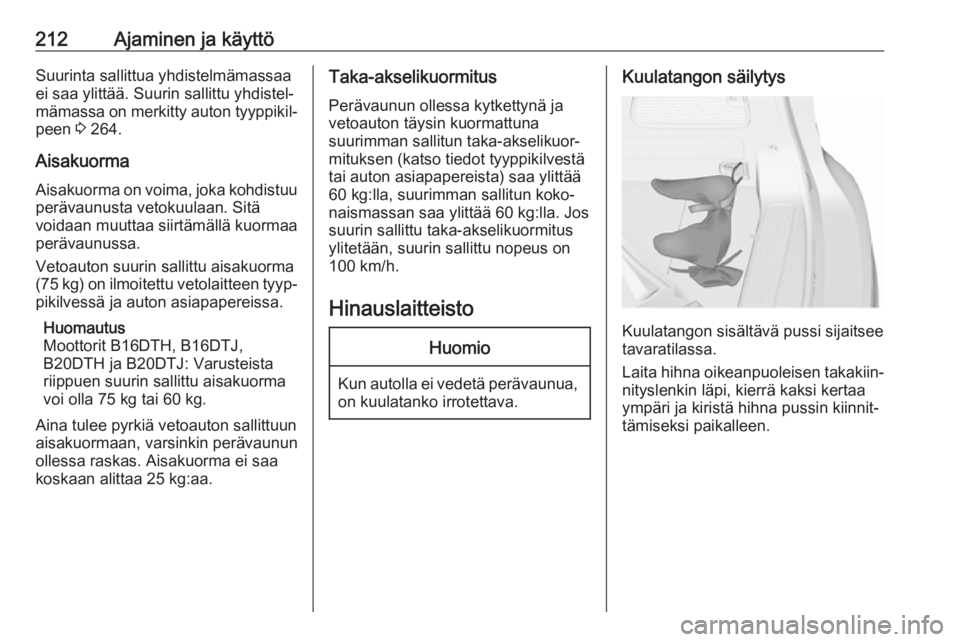

212Ajaminen ja käyttöSuurinta sallittua yhdistelmämassaa
ei saa ylittää. Suurin sallittu yhdistel‐
mämassa on merkitty auton tyyppikil‐ peen 3 264.
Aisakuorma Aisakuorma on voima, joka kohdistuu
perävaunusta vetokuulaan. Sitä
voidaan muuttaa siirtämällä kuormaa
perävaunussa.
Vetoauton suurin sallittu aisakuorma
(75 kg) on ilmoitettu vetolaitteen tyyp‐
pikilvessä ja auton asiapapereissa.
Huomautus
Moottorit B16DTH, B16DTJ,
B20DTH ja B20DTJ: Varusteista riippuen suurin sallittu aisakuorma
voi olla 75 kg tai 60 kg.
Aina tulee pyrkiä vetoauton sallittuun
aisakuormaan, varsinkin perävaunun
ollessa raskas. Aisakuorma ei saa
koskaan alittaa 25 kg:aa.Taka-akselikuormitus
Perävaunun ollessa kytkettynä ja
vetoauton täysin kuormattuna
suurimman sallitun taka-akselikuor‐
mituksen (katso tiedot tyyppikilvestä
tai auton asiapapereista) saa ylittää
60 kg:lla, suurimman sallitun koko‐
naismassan saa ylittää 60 kg:lla. Jos
suurin sallittu taka-akselikuormitus
ylitetään, suurin sallittu nopeus on
100 km/h.
HinauslaitteistoHuomio
Kun autolla ei vedetä perävaunua, on kuulatanko irrotettava.
Kuulatangon säilytys
Kuulatangon sisältävä pussi sijaitsee
tavaratilassa.
Laita hihna oikeanpuoleisen takakiin‐
nityslenkin läpi, kierrä kaksi kertaa
ympäri ja kiristä hihna pussin kiinnit‐
tämiseksi paikalleen.

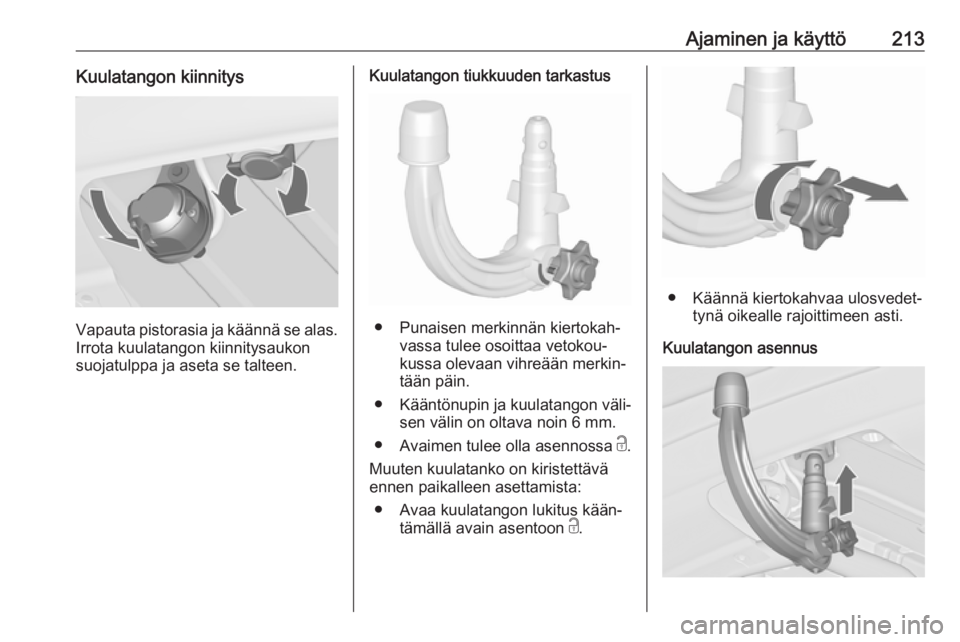

Ajaminen ja käyttö213Kuulatangon kiinnitys
Vapauta pistorasia ja käännä se alas.
Irrota kuulatangon kiinnitysaukon
suojatulppa ja aseta se talteen.
Kuulatangon tiukkuuden tarkastus
● Punaisen merkinnän kiertokah‐ vassa tulee osoittaa vetokou‐
kussa olevaan vihreään merkin‐
tään päin.
● Kääntönupin ja kuulatangon väli‐
sen välin on oltava noin 6 mm.
● Avaimen tulee olla asennossa c.
Muuten kuulatanko on kiristettävä
ennen paikalleen asettamista:
● Avaa kuulatangon lukitus kään‐ tämällä avain asentoon c.
● Käännä kiertokahvaa ulosvedet‐
tynä oikealle rajoittimeen asti.
Kuulatangon asennus

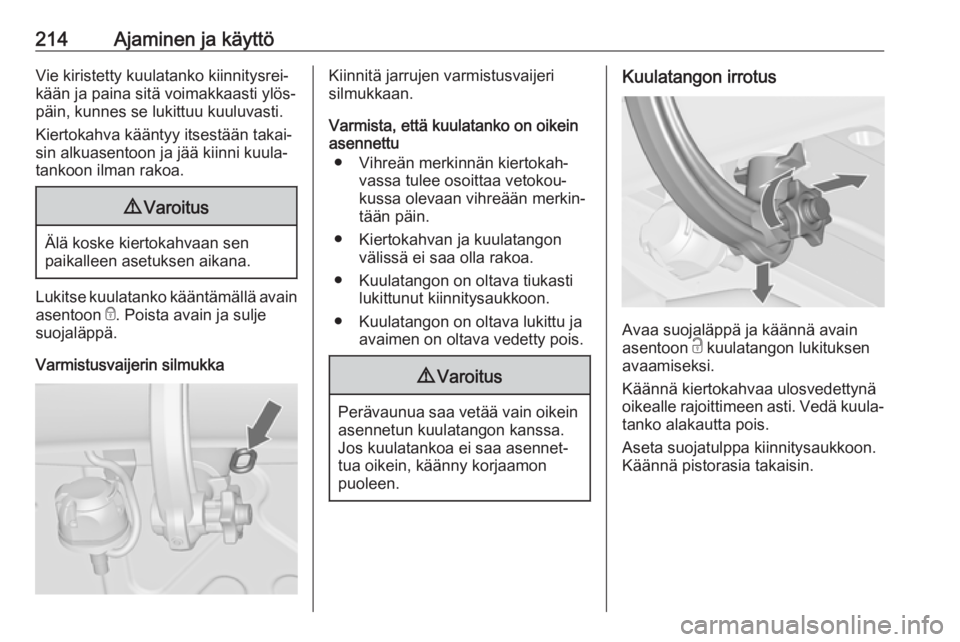

214Ajaminen ja käyttöVie kiristetty kuulatanko kiinnitysrei‐
kään ja paina sitä voimakkaasti ylös‐
päin, kunnes se lukittuu kuuluvasti.
Kiertokahva kääntyy itsestään takai‐
sin alkuasentoon ja jää kiinni kuula‐
tankoon ilman rakoa.9 Varoitus
Älä koske kiertokahvaan sen
paikalleen asetuksen aikana.
Lukitse kuulatanko kääntämällä avain
asentoon e. Poista avain ja sulje
suojaläppä.
Varmistusvaijerin silmukka
Kiinnitä jarrujen varmistusvaijeri
silmukkaan.
Varmista, että kuulatanko on oikein
asennettu
● Vihreän merkinnän kiertokah‐ vassa tulee osoittaa vetokou‐
kussa olevaan vihreään merkin‐ tään päin.
● Kiertokahvan ja kuulatangon välissä ei saa olla rakoa.
● Kuulatangon on oltava tiukasti lukittunut kiinnitysaukkoon.
● Kuulatangon on oltava lukittu ja avaimen on oltava vedetty pois.9Varoitus
Perävaunua saa vetää vain oikein
asennetun kuulatangon kanssa.
Jos kuulatankoa ei saa asennet‐
tua oikein, käänny korjaamon
puoleen.
Kuulatangon irrotus
Avaa suojaläppä ja käännä avain
asentoon c kuulatangon lukituksen
avaamiseksi.
Käännä kiertokahvaa ulosvedettynä oikealle rajoittimeen asti. Vedä kuula‐ tanko alakautta pois.
Aseta suojatulppa kiinnitysaukkoon.
Käännä pistorasia takaisin.

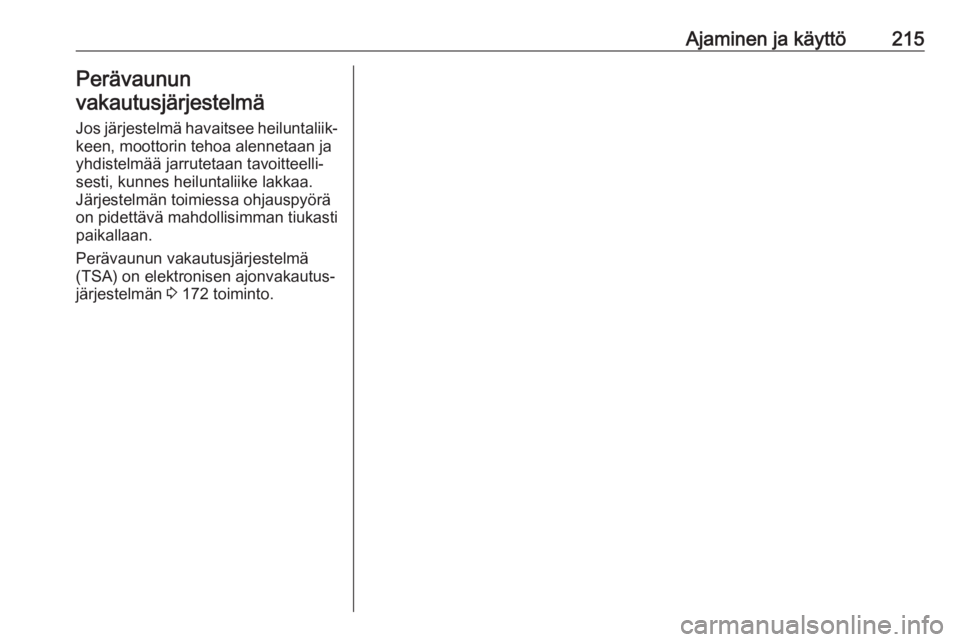

Ajaminen ja käyttö215Perävaunun
vakautusjärjestelmä
Jos järjestelmä havaitsee heiluntaliik‐
keen, moottorin tehoa alennetaan ja
yhdistelmää jarrutetaan tavoitteelli‐
sesti, kunnes heiluntaliike lakkaa.
Järjestelmän toimiessa ohjauspyörä
on pidettävä mahdollisimman tiukasti
paikallaan.
Perävaunun vakautusjärjestelmä
(TSA) on elektronisen ajonvakautus‐
järjestelmän 3 172 toiminto.

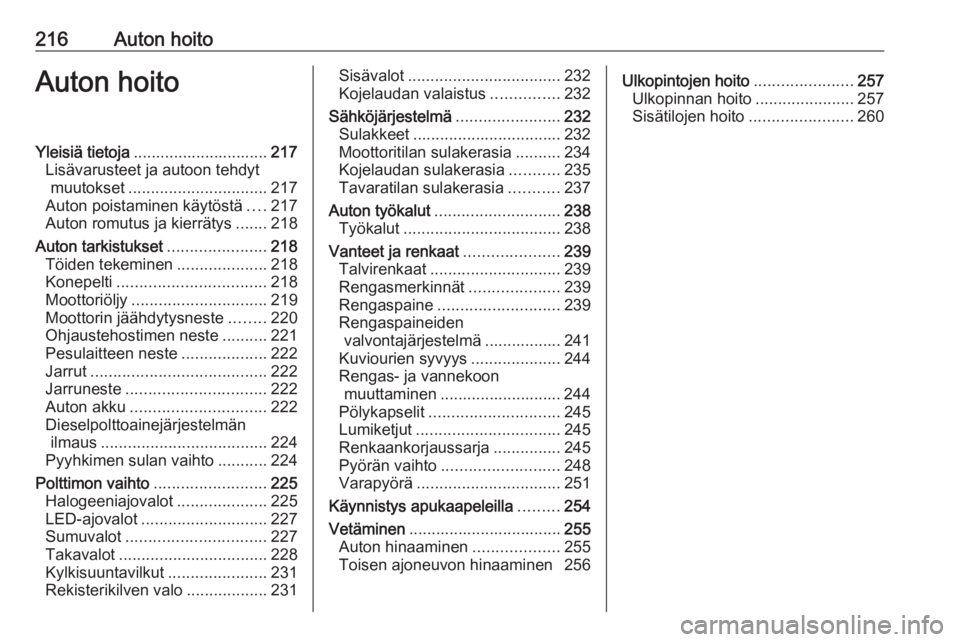

216Auton hoitoAuton hoitoYleisiä tietoja.............................. 217
Lisävarusteet ja autoon tehdyt muutokset ............................... 217
Auton poistaminen käytöstä ....217
Auton romutus ja kierrätys .......218
Auton tarkistukset ......................218
Töiden tekeminen ....................218
Konepelti ................................. 218
Moottoriöljy .............................. 219
Moottorin jäähdytysneste ........220
Ohjaustehostimen neste ..........221
Pesulaitteen neste ...................222
Jarrut ....................................... 222
Jarruneste ............................... 222
Auton akku .............................. 222
Dieselpolttoainejärjestelmän ilmaus ..................................... 224
Pyyhkimen sulan vaihto ...........224
Polttimon vaihto .........................225
Halogeeniajovalot ....................225
LED-ajovalot ............................ 227
Sumuvalot ............................... 227
Takavalot ................................. 228
Kylkisuuntavilkut ......................231
Rekisterikilven valo ..................231Sisävalot.................................. 232
Kojelaudan valaistus ...............232
Sähköjärjestelmä .......................232
Sulakkeet ................................. 232
Moottoritilan sulakerasia ..........234
Kojelaudan sulakerasia ...........235
Tavaratilan sulakerasia ...........237
Auton työkalut ............................ 238
Työkalut ................................... 238
Vanteet ja renkaat .....................239
Talvirenkaat ............................. 239
Rengasmerkinnät ....................239
Rengaspaine ........................... 239
Rengaspaineiden valvontajärjestelmä ................. 241
Kuviourien syvyys ....................244
Rengas- ja vannekoon muuttaminen ........................... 244
Pölykapselit ............................. 245
Lumiketjut ................................ 245
Renkaankorjaussarja ...............245
Pyörän vaihto .......................... 248
Varapyörä ................................ 251
Käynnistys apukaapeleilla .........254
Vetäminen .................................. 255
Auton hinaaminen ...................255
Toisen ajoneuvon hinaaminen 256Ulkopintojen hoito ......................257
Ulkopinnan hoito ......................257
Sisätilojen hoito .......................260

Auton hoito217Yleisiä tietoja
Lisävarusteet ja autoon tehdyt muutokset
Suosittelemme alkuperäisosien ja
lisävarusteiden sekä autotyypille
nimenomaisesti hyväksyttyjen osien käyttöä. Muiden osien luotettavuutta
emme voi - vaikka niillä olisi viran‐
omaisen antama tai muu hyväksyntä
- arvioida emmekä vastata niiden
sopivuudesta.
Kaikki vakiokuntoiseen autoon tehdyt
muutokset, muunnokset tai muut
vaihdot (mukaan lukien, rajoituksetta, ohjelmiston muutokset, elektronisten
ohjausyksiköiden muutokset) saatta‐
vat mitätöidä Opelin tarjoaman
takuun. Lisäksi tällaiset muutokset
saattavat vaikuttaa polttoaineenkulu‐
tukseen, auton CO 2-päästöihin ja
muihin päästöihin ja ne saattavat
aiheuttaa sen, että auto ei enää ole tyyppihyväksynnän mukainen, mikä
saattaa vaikuttaa auton rekisteröinnin
kelpoisuuteen.Huomio
Kun autoa kuljetetaan junassa tai
hinausajoneuvossa, roiskeläpät
voivat vaurioitua.
Auton poistaminen käytöstä
Auton poistaminen käytöstä
pitkähköksi ajaksi
Jos auto poistetaan käytöstä useaksi
kuukaudeksi:
● Auton pesu ja vahaus.
● Moottoritilan ja alustan vahauk‐ sen tarkastus.
● Tiivistekumien puhdistus ja voitelu.
● Täytä polttoainesäiliö kokonaan.
● Moottoriöljyn vaihto.
● Lasinpesunestesäiliön tyhjen‐ nys.
● Jäähdytysnesteen jäätymis- ja korroosiosuojan tarkastus.
● Säädä rengaspaineet täyden kuorman arvoon.
● Pysäköi auto kuivaan ja hyvin tuuletettuun tilaan. Kytke ykkös-
tai peruutusvaihde tai siirrä valin‐
tavipu asentoon P. Aseta pyörien
eteen kiilat, jotta auto ei lähde liik‐ keelle.
● Älä kytke seisontajarrua.
● Avaa konepelti, sulje kaikki ovet ja lukitse auto.
● Irrota kaapelikenkä akun miinus‐ navasta. Huomaa, että kaikki
järjestelmät, esim. murtohälytin,
eivät ole toimintavalmiudessa.
Auton palauttaminen käyttöön
Kun auto otetaan uudelleen käyttöön: ● Kaapelikengän kiinnitys akun miinusnapaan. Sähkökäyttöisten
ikkunannostimien aktivointi.
● Rengaspaineiden tarkastus.
● Lasinpesunestesäiliön täyttö.
● Moottoriöljyn määrän tarkastus.
● Jäähdytysnesteen määrän tarkastus.

218Auton hoito● Koska AdBlue-nesteen kesto‐aika on kaksi vuotta, neste tuleevaihtaa, jos se on liian vanhaa.
Käänny korjaamon puoleen.
● Kiinnitä tarvittaessa rekisterikilpi.
Auton romutus ja kierrätys Tietoa autojen romutuspisteistä ja
kierrätyksestä löytyy www-sivustol‐ tamme lainsäädännön tätä edellyt‐
täessä. Anna auton romutus aina
valtuutetun kierrätyskeskuksen tehtä‐
väksi.
Kaasuautojen kierrätys on annettava
siihen valtuutetun huoltokeskuksen
tehtäväksi.Auton tarkistukset
Töiden tekeminen9 Varoitus
Moottoritilassa tehtävät tarkastuk‐
set saa tehdä vain sytytysvirran ollessa katkaistuna.
Jäähdytyspuhallin voi käynnistyä
myös sytytysvirran ollessa
katkaistuna.
9 Vaara
Sytytysjärjestelmässä käytetään
erittäin korkeaa jännitettä. Älä
koske siihen.
Konepelti
Avaaminen
Vedä vapautuskahvasta ja palauta se
alkuasentoonsa.
