OPEL ZAFIRA C 2017.5 Instruksjonsbok

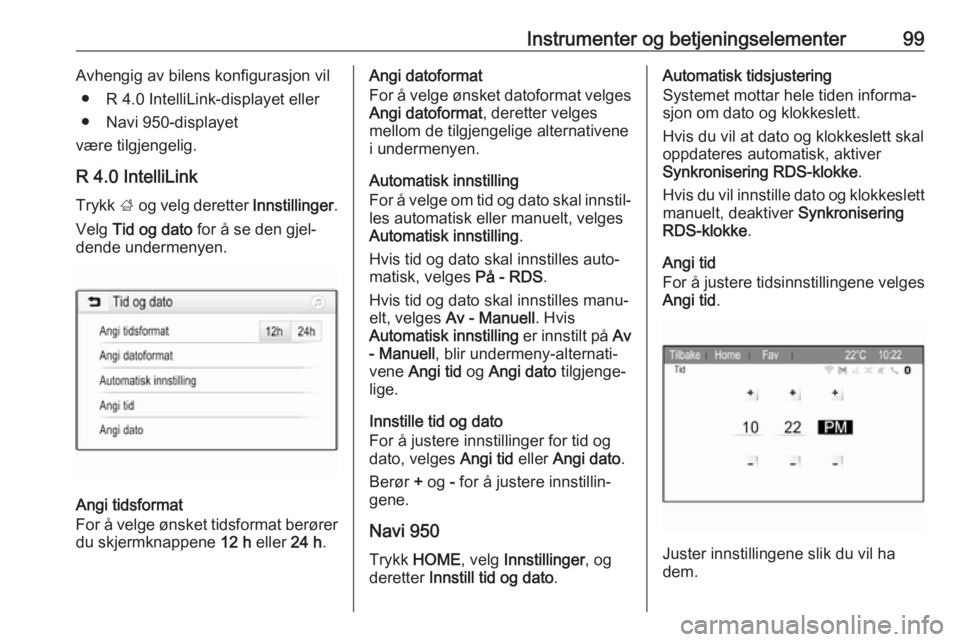

Instrumenter og betjeningselementer99Avhengig av bilens konfigurasjon vil● R 4.0 IntelliLink-displayet eller
● Navi 950-displayet
være tilgjengelig.
R 4.0 IntelliLink Trykk ; og velg deretter Innstillinger.
Velg Tid og dato for å se den gjel‐
dende undermenyen.
Angi tidsformat
For å velge ønsket tidsformat berører
du skjermknappene 12 h eller 24 h.
Angi datoformat
For å velge ønsket datoformat velges Angi datoformat , deretter velges
mellom de tilgjengelige alternativene
i undermenyen.
Automatisk innstilling
For å velge om tid og dato skal innstil‐ les automatisk eller manuelt, velges
Automatisk innstilling .
Hvis tid og dato skal innstilles auto‐
matisk, velges På - RDS.
Hvis tid og dato skal innstilles manu‐ elt, velges Av - Manuell . Hvis
Automatisk innstilling er innstilt på Av
- Manuell , blir undermeny-alternati‐
vene Angi tid og Angi dato tilgjenge‐
lige.
Innstille tid og dato
For å justere innstillinger for tid og
dato, velges Angi tid eller Angi dato .
Berør + og - for å justere innstillin‐
gene.
Navi 950 Trykk HOME , velg Innstillinger , og
deretter Innstill tid og dato .Automatisk tidsjustering
Systemet mottar hele tiden informa‐
sjon om dato og klokkeslett.
Hvis du vil at dato og klokkeslett skal
oppdateres automatisk, aktiver
Synkronisering RDS-klokke .
Hvis du vil innstille dato og klokkeslett
manuelt, deaktiver Synkronisering
RDS-klokke .
Angi tid
For å justere tidsinnstillingene velges Angi tid .
Juster innstillingene slik du vil ha
dem.

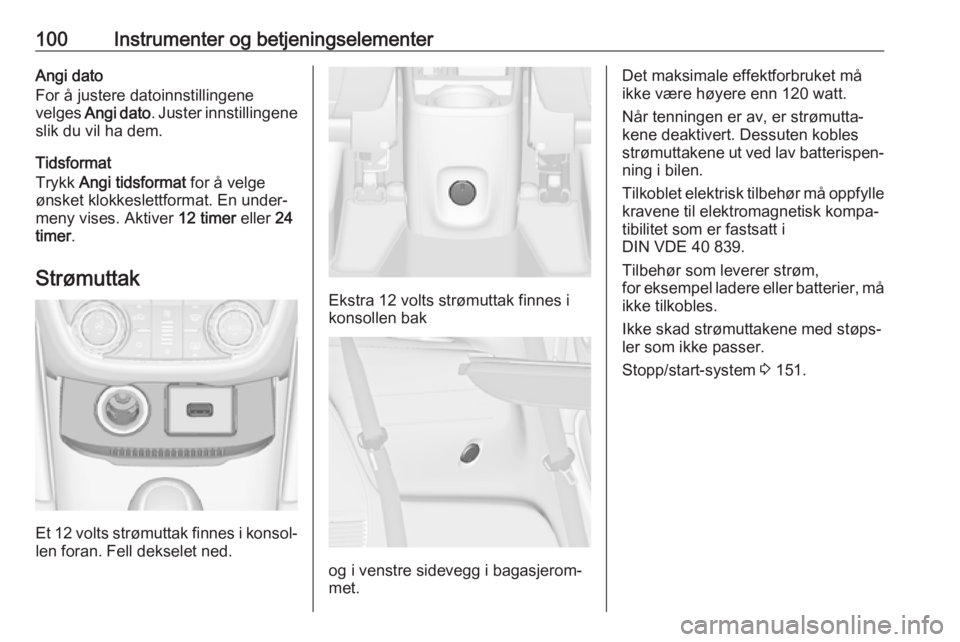

100Instrumenter og betjeningselementerAngi dato
For å justere datoinnstillingene
velges Angi dato . Juster innstillingene
slik du vil ha dem.
Tidsformat
Trykk Angi tidsformat for å velge
ønsket klokkeslettformat. En under‐ meny vises. Aktiver 12 timer eller 24
timer .
Strømuttak
Et 12 volts strømuttak finnes i konsol‐
len foran. Fell dekselet ned.
Ekstra 12 volts strømuttak finnes i
konsollen bak
og i venstre sidevegg i bagasjerom‐
met.
Det maksimale effektforbruket må
ikke være høyere enn 120 watt.
Når tenningen er av, er strømutta‐
kene deaktivert. Dessuten kobles
strømuttakene ut ved lav batterispen‐ ning i bilen.
Tilkoblet elektrisk tilbehør må oppfylle kravene til elektromagnetisk kompa‐
tibilitet som er fastsatt i
DIN VDE 40 839.
Tilbehør som leverer strøm,
for eksempel ladere eller batterier, må ikke tilkobles.
Ikke skad strømuttakene med støps‐
ler som ikke passer.
Stopp/start-system 3 151.

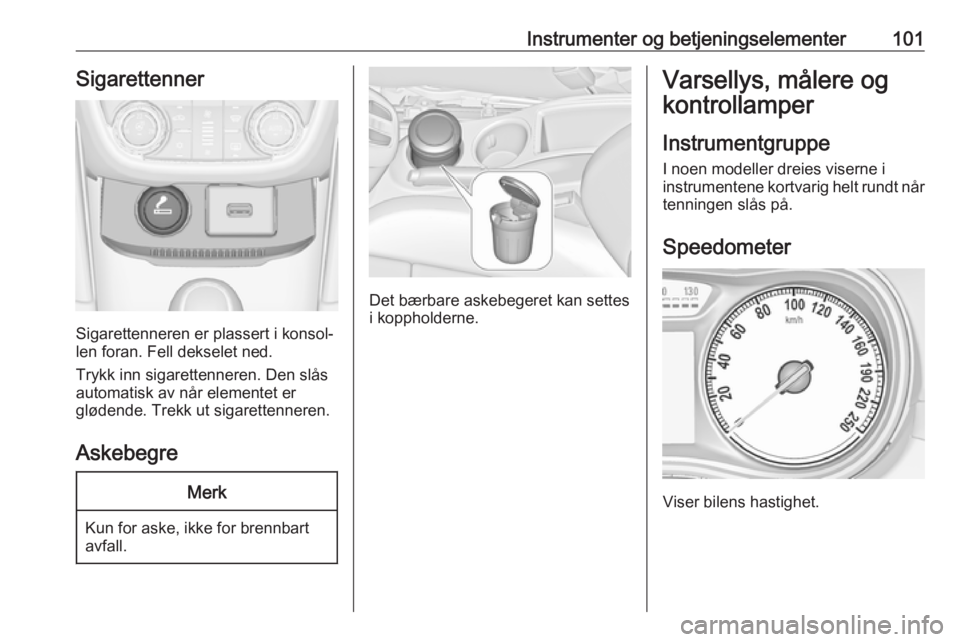

Instrumenter og betjeningselementer101Sigarettenner
Sigarettenneren er plassert i konsol‐
len foran. Fell dekselet ned.
Trykk inn sigarettenneren. Den slås
automatisk av når elementet er
glødende. Trekk ut sigarettenneren.
Askebegre
Merk
Kun for aske, ikke for brennbart
avfall.
Det bærbare askebegeret kan settes i koppholderne.
Varsellys, målere og
kontrollamper
Instrumentgruppe I noen modeller dreies viserne i
instrumentene kortvarig helt rundt når tenningen slås på.
Speedometer
Viser bilens hastighet.

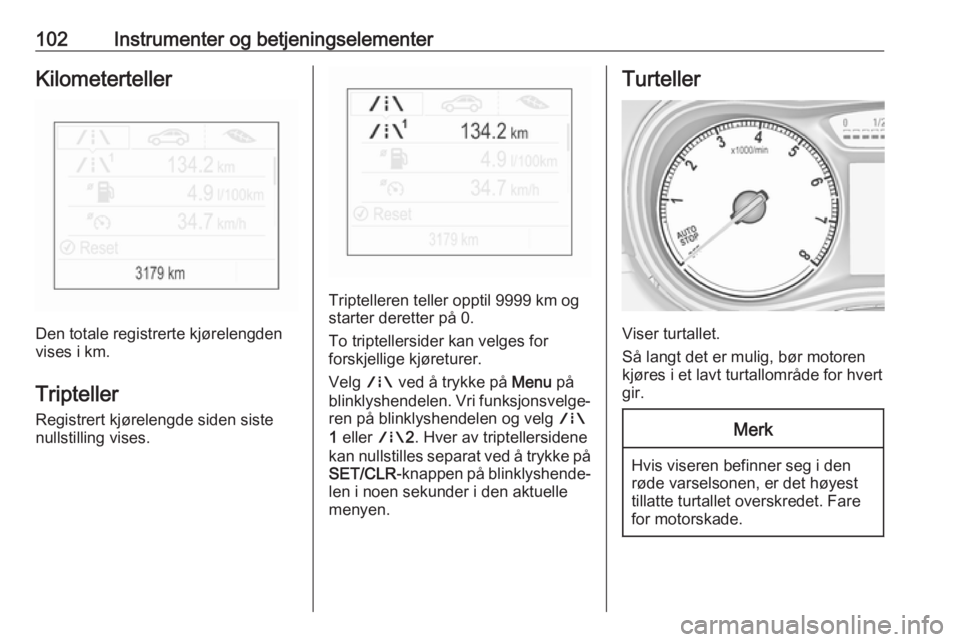

102Instrumenter og betjeningselementerKilometerteller
Den totale registrerte kjørelengden
vises i km.
Tripteller
Registrert kjørelengde siden siste nullstilling vises.
Triptelleren teller opptil 9999 km og
starter deretter på 0.
To triptellersider kan velges for
forskjellige kjøreturer.
Velg ; ved å trykke på Menu på
blinklyshendelen. Vri funksjonsvelge‐
ren på blinklyshendelen og velg ;
1 eller ;2. Hver av triptellersidene
kan nullstilles separat ved å trykke på SET/CLR -knappen på blinklyshende‐
len i noen sekunder i den aktuelle
menyen.
Turteller
Viser turtallet.
Så langt det er mulig, bør motoren
kjøres i et lavt turtallområde for hvert
gir.
Merk
Hvis viseren befinner seg i den
røde varselsonen, er det høyest tillatte turtallet overskredet. Fare
for motorskade.

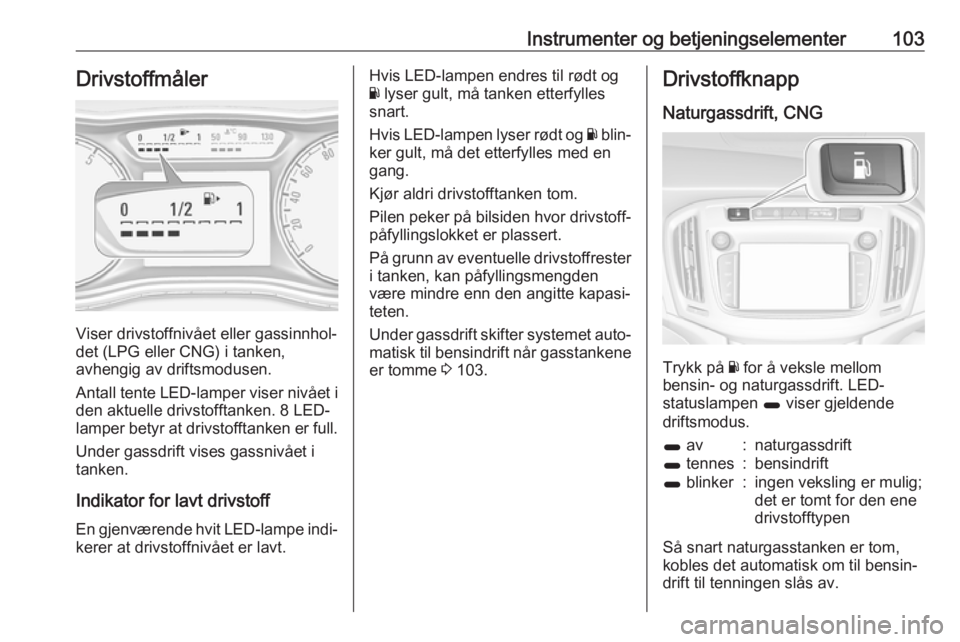

Instrumenter og betjeningselementer103Drivstoffmåler
Viser drivstoffnivået eller gassinnhol‐
det (LPG eller CNG) i tanken,
avhengig av driftsmodusen.
Antall tente LED-lamper viser nivået i den aktuelle drivstofftanken. 8 LED-
lamper betyr at drivstofftanken er full.
Under gassdrift vises gassnivået i
tanken.
Indikator for lavt drivstoff En gjenværende hvit LED-lampe indi‐kerer at drivstoffnivået er lavt.
Hvis LED-lampen endres til rødt og
Y lyser gult, må tanken etterfylles
snart.
Hvis LED-lampen lyser rødt og Y blin‐
ker gult, må det etterfylles med en
gang.
Kjør aldri drivstofftanken tom.
Pilen peker på bilsiden hvor drivstoff‐ påfyllingslokket er plassert.
På grunn av eventuelle drivstoffrester
i tanken, kan påfyllingsmengden
være mindre enn den angitte kapasi‐
teten.
Under gassdrift skifter systemet auto‐ matisk til bensindrift når gasstankene
er tomme 3 103.Drivstoffknapp
Naturgassdrift, CNG
Trykk på Y for å veksle mellom
bensin- og naturgassdrift. LED-
statuslampen 1 viser gjeldende
driftsmodus.
1 av:naturgassdrift1 tennes:bensindrift1 blinker:ingen veksling er mulig;
det er tomt for den ene
drivstofftypen
Så snart naturgasstanken er tom,
kobles det automatisk om til bensin‐
drift til tenningen slås av.

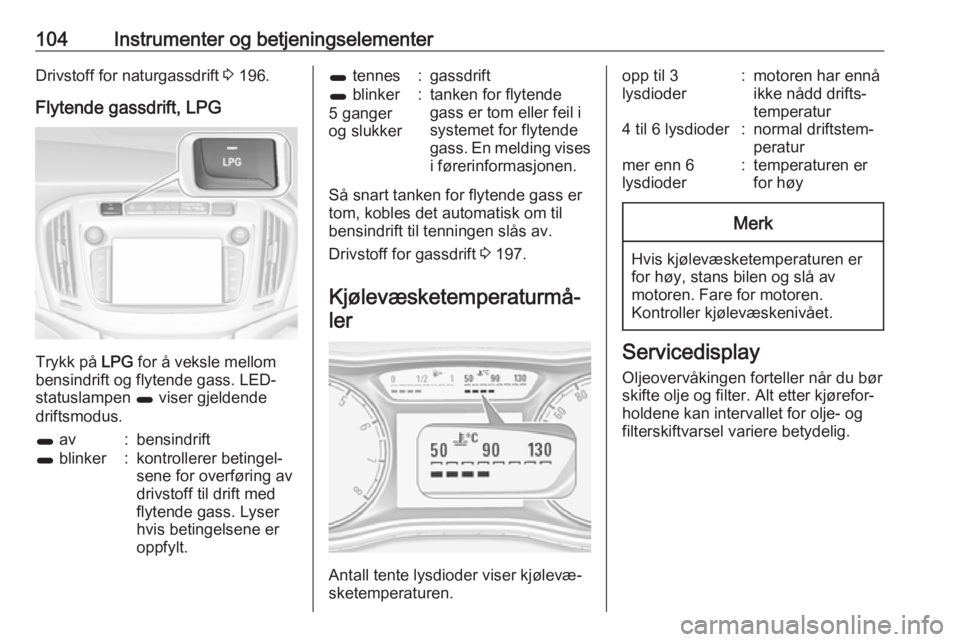

104Instrumenter og betjeningselementerDrivstoff for naturgassdrift 3 196.
Flytende gassdrift, LPG
Trykk på LPG for å veksle mellom
bensindrift og flytende gass. LED-
statuslampen 1 viser gjeldende
driftsmodus.
1 av:bensindrift1 blinker:kontrollerer betingel‐
sene for overføring av
drivstoff til drift med
flytende gass. Lyser
hvis betingelsene er
oppfylt.1 tennes:gassdrift1 blinker
5 ganger
og slukker:tanken for flytende
gass er tom eller feil i
systemet for flytende
gass. En melding vises i førerinformasjonen.
Så snart tanken for flytende gass er
tom, kobles det automatisk om til
bensindrift til tenningen slås av.
Drivstoff for gassdrift 3 197.
Kjølevæsketemperaturmå‐ ler
Antall tente lysdioder viser kjølevæ‐
sketemperaturen.
opp til 3
lysdioder:motoren har ennå
ikke nådd drifts‐
temperatur4 til 6 lysdioder:normal driftstem‐
peraturmer enn 6
lysdioder:temperaturen er
for høyMerk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av
motoren. Fare for motoren.
Kontroller kjølevæskenivået.
Servicedisplay
Oljeovervåkingen forteller når du bør
skifte olje og filter. Alt etter kjørefor‐
holdene kan intervallet for olje- og
filterskiftvarsel variere betydelig.

Instrumenter og betjeningselementer105

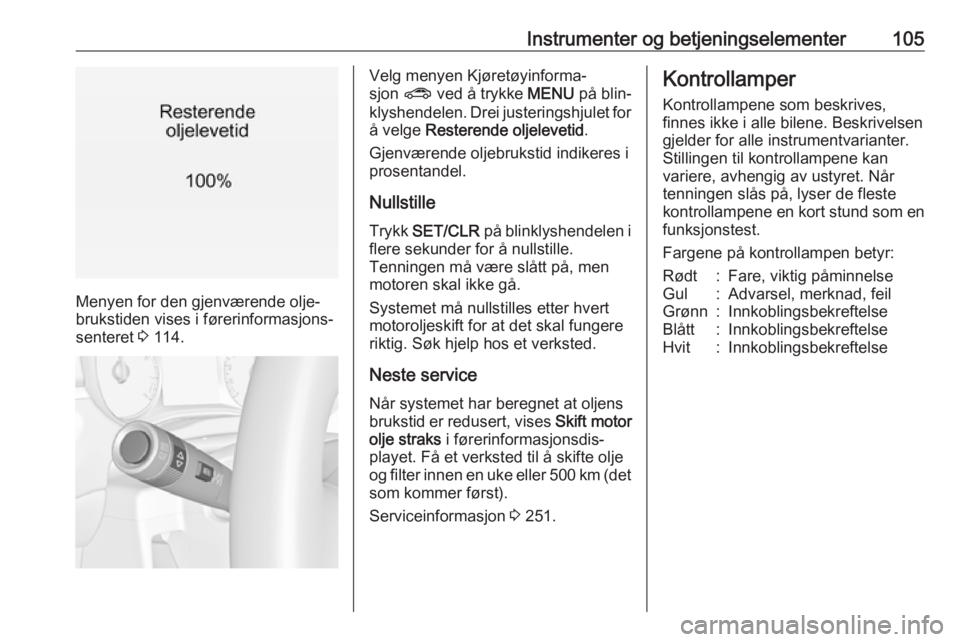

Menyen for den gjenværende olje‐
brukstiden vises i førerinformasjons‐ senteret 3 114.
Velg menyen Kjøretøyinforma‐
sjon ? ved å trykke MENU på blin‐
klyshendelen. Drei justeringshjulet for å velge Resterende oljelevetid .
Gjenværende oljebrukstid indikeres i
prosentandel.
Nullstille
Trykk SET/CLR på blinklyshendelen i
flere sekunder for å nullstille.
Tenningen må være slått på, men
motoren skal ikke gå.
Systemet må nullstilles etter hvert
motoroljeskift for at det skal fungere
riktig. Søk hjelp hos et verksted.
Neste service
Når systemet har beregnet at oljens
brukstid er redusert, vises Skift motor
olje straks i førerinformasjonsdis‐
playet. Få et verksted til å skifte olje
og filter innen en uke eller 500 km (det som kommer først).
Serviceinformasjon 3 251.Kontrollamper
Kontrollampene som beskrives,
finnes ikke i alle bilene. Beskrivelsen
gjelder for alle instrumentvarianter.
Stillingen til kontrollampene kan
variere, avhengig av ustyret. Når
tenningen slås på, lyser de fleste
kontrollampene en kort stund som en
funksjonstest.
Fargene på kontrollampen betyr:Rødt:Fare, viktig påminnelseGul:Advarsel, merknad, feilGrønn:InnkoblingsbekreftelseBlått:InnkoblingsbekreftelseHvit:Innkoblingsbekreftelse

106Instrumenter og betjeningselementerKontrollamper på instrumentpanelet

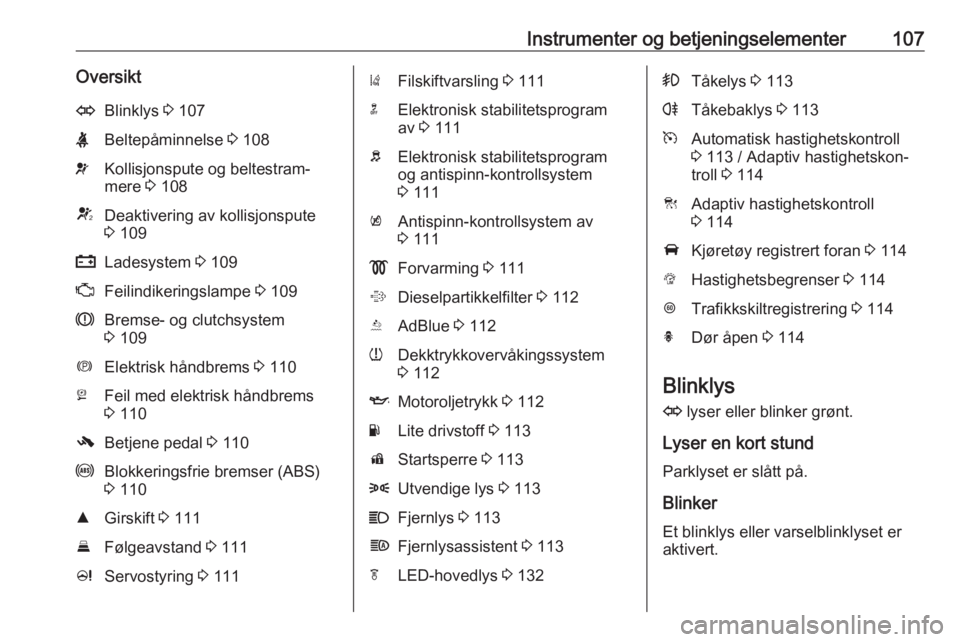

Instrumenter og betjeningselementer107OversiktOBlinklys 3 107XBeltepåminnelse 3 108vKollisjonspute og beltestram‐
mere 3 108VDeaktivering av kollisjonspute
3 109pLadesystem 3 109ZFeilindikeringslampe 3 109RBremse- og clutchsystem
3 109mElektrisk håndbrems 3 110jFeil med elektrisk håndbrems
3 110-Betjene pedal 3 110uBlokkeringsfrie bremser (ABS)
3 110RGirskift 3 111EFølgeavstand 3 111cServostyring 3 111)Filskiftvarsling 3 111nElektronisk stabilitetsprogram
av 3 111bElektronisk stabilitetsprogram
og antispinn-kontrollsystem
3 111kAntispinn-kontrollsystem av
3 111!Forvarming 3 111%Dieselpartikkelfilter 3 112YAdBlue 3 112wDekktrykkovervåkingssystem
3 112IMotoroljetrykk 3 112YLite drivstoff 3 113dStartsperre 3 1138Utvendige lys 3 113CFjernlys 3 113fFjernlysassistent 3 113fLED-hovedlys 3 132>Tåkelys 3 113rTåkebaklys 3 113mAutomatisk hastighetskontroll
3 113 / Adaptiv hastighetskon‐
troll 3 114CAdaptiv hastighetskontroll
3 114AKjøretøy registrert foran 3 114LHastighetsbegrenser 3 114LTrafikkskiltregistrering 3 114hDør åpen 3 114
Blinklys
O lyser eller blinker grønt.
Lyser en kort stund Parklyset er slått på.
Blinker
Et blinklys eller varselblinklyset er
aktivert.

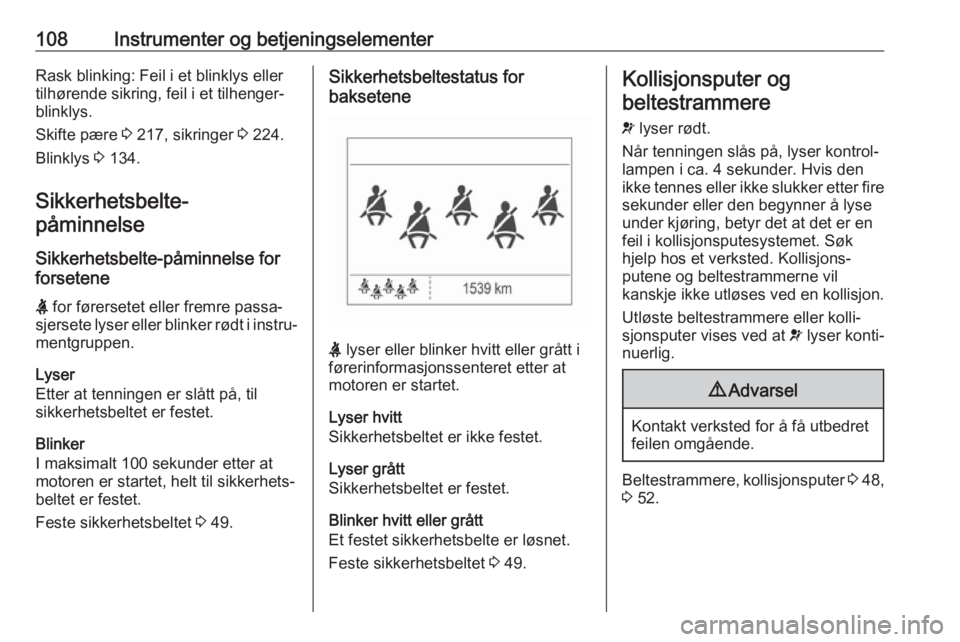

108Instrumenter og betjeningselementerRask blinking: Feil i et blinklys eller
tilhørende sikring, feil i et tilhenger‐
blinklys.
Skifte pære 3 217, sikringer 3 224.
Blinklys 3 134.
Sikkerhetsbelte-
påminnelse
Sikkerhetsbelte-påminnelse for
forsetene
X for førersetet eller fremre passa‐
sjersete lyser eller blinker rødt i instru‐
mentgruppen.
Lyser
Etter at tenningen er slått på, til
sikkerhetsbeltet er festet.
Blinker
I maksimalt 100 sekunder etter at
motoren er startet, helt til sikkerhets‐ beltet er festet.
Feste sikkerhetsbeltet 3 49.Sikkerhetsbeltestatus for
baksetene
X lyser eller blinker hvitt eller grått i
førerinformasjonssenteret etter at
motoren er startet.
Lyser hvitt
Sikkerhetsbeltet er ikke festet.
Lyser grått
Sikkerhetsbeltet er festet.
Blinker hvitt eller grått
Et festet sikkerhetsbelte er løsnet.
Feste sikkerhetsbeltet 3 49.
Kollisjonsputer og
beltestrammere
v lyser rødt.
Når tenningen slås på, lyser kontrol‐
lampen i ca. 4 sekunder. Hvis den
ikke tennes eller ikke slukker etter fire sekunder eller den begynner å lyse
under kjøring, betyr det at det er en
feil i kollisjonsputesystemet. Søk
hjelp hos et verksted. Kollisjons‐
putene og beltestrammerne vil
kanskje ikke utløses ved en kollisjon.
Utløste beltestrammere eller kolli‐
sjonsputer vises ved at v lyser konti‐
nuerlig.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Beltestrammere, kollisjonsputer 3 48,
3 52.
