Oggetti e bagagli89Rimozione
Aprire la copertura del vano di carico.
Tirare la leva di sblocco verso l'alto e
tenerla sollevata. Sollevare la coper‐
tura del vano di carico a partire dal
lato destro e sganciarla dai fermi.
Vani portaoggetti nel vano
bagagli
Se la copertura del vano di carico non
viene utilizzata, riporla nel vano
portaoggetti nel pavimento.
Aprire il coperchio del vano portaog‐
getti davanti al portellone posteriore.
Rimuovere la copertura del vano di
carico e ruotarla in modo tale che la
leva di sgancio sia rivolta a sinistra.
Posizionare l'alloggiamento in modo
tale che il lato superiore sia rivolto
verso la parte anteriore e la parte con
la maniglia punti verso l'alto.
Inserire la copertura del vano di
carico nell'apertura sul lato destro del
vano stivaggio (1) e ruotarla finché la
maniglia risulta piana sull'alloggia‐
mento (2).
Fissare la copertura del vano di carico
nel vano portaoggetti con il velcro.
Montaggio
Inserire il lato sinistro della copertura
del vano di carico nell'apposita rien‐
tranza, tirare la leva di sblocco verso
l'alto e tenerla sollevata, quindi inse‐
rire il lato destro della copertura del
vano di carico e bloccarla in posi‐
zione.

90Oggetti e bagagliCopertura portaoggetti delpianale posteriore
Copertura del pavimento
Le versioni senza terza fila di sedili
dispongono di due contenitori
portaoggetti sotto la copertura del
pavimento. Per accedervi, sollevare
la copertura e ripiegarla in posizione
verticale dietro i sedili posteriori.
Tappetino interno di protezione
Il tappetino interno di protezione, da
usarsi quando i sedili/gli schienali
sono tutti o parzialmente ripiegati,
funge da copertura e protezione per il
vano di carico.
Ripiegando o distendendo il tappetino
vi sono diverse applicazioni possibili.
Il tappetino interno di protezione è
disponibile in due versioni.
● Il tappetino di protezione
standard ricopre l'area tra il
portellone posteriore e i sedili
della seconda fila, quando i sedili della terza fila sono totalmente
ripiegati o se un sedile è ripie‐
gato.
● Il tappetino interno di protezione
Flex cover è grande il doppio
rispetto al tappetino standard, e
dotato di cerniera lampo. Ricopre completamente il vano di carico,
quando i sedili di terza e seconda
fila sono completamente o
parzialmente ripiegati.Il tappetino di protezione è ripiegabile longitudinalmente in 4 parti (stan‐
dard) oppure in 8 parti (Flex cover)
con una cerniera lampo centrale e
trasversalmente in 4 parti.
Di seguito vengono descritto sola‐
mente alcuni esempi d'uso dei tappe‐
tini.
Prima di ripiegare e distendere il
tappetino, è necessario rimuovere
tutti i componenti dalle barre laterali e
dagli occhielli di ancoraggio. Gli
occhielli di ancoraggio devono essere in posizione di riposo.

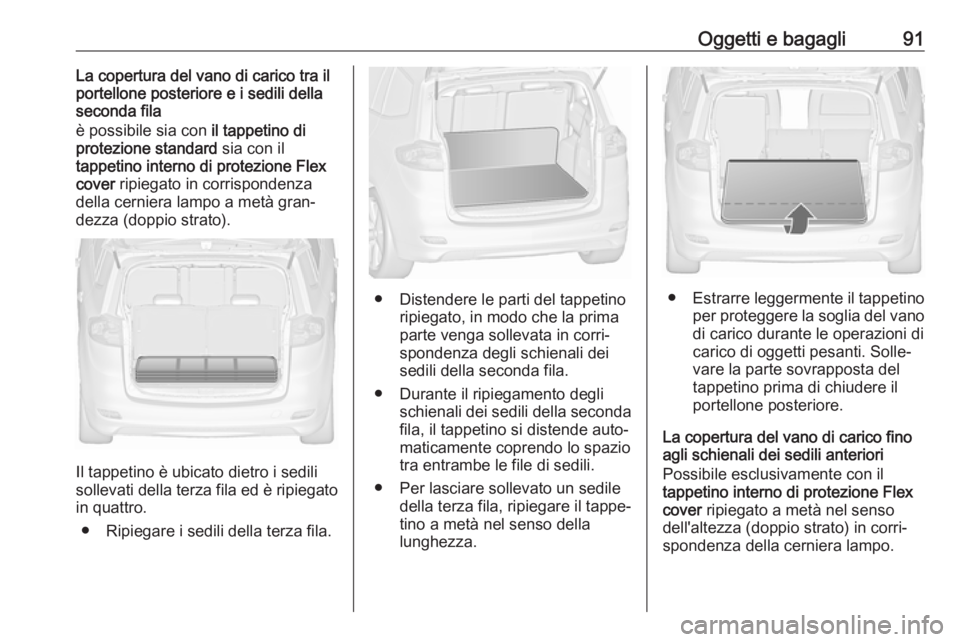

Oggetti e bagagli91La copertura del vano di carico tra il
portellone posteriore e i sedili della
seconda fila
è possibile sia con il tappetino di
protezione standard sia con il
tappetino interno di protezione Flex
cover ripiegato in corrispondenza
della cerniera lampo a metà gran‐
dezza (doppio strato).
Il tappetino è ubicato dietro i sedili
sollevati della terza fila ed è ripiegato
in quattro.
● Ripiegare i sedili della terza fila.
● Distendere le parti del tappetino ripiegato, in modo che la prima
parte venga sollevata in corri‐
spondenza degli schienali dei
sedili della seconda fila.
● Durante il ripiegamento degli schienali dei sedili della seconda
fila, il tappetino si distende auto‐
maticamente coprendo lo spazio
tra entrambe le file di sedili.
● Per lasciare sollevato un sedile della terza fila, ripiegare il tappe‐
tino a metà nel senso della
lunghezza.● Estrarre leggermente il tappetino
per proteggere la soglia del vano
di carico durante le operazioni di
carico di oggetti pesanti. Solle‐
vare la parte sovrapposta del
tappetino prima di chiudere il
portellone posteriore.
La copertura del vano di carico fino
agli schienali dei sedili anteriori
Possibile esclusivamente con il
tappetino interno di protezione Flex
cover ripiegato a metà nel senso
dell'altezza (doppio strato) in corri‐
spondenza della cerniera lampo.

92Oggetti e bagagliIl tappetino viene disteso fino ai sedili
della seconda fila, come descritto in
precedenza.
● Ripiegare gli schienali dei sedili della seconda fila.
● Distendere le parti superiori del tappetino in due strati in modo da
ricoprire completamente il vano
di carico. La prima parte del
tappetino ora e sollevata in corri‐ spondenza degli schienali dei
sedili anteriori.
● Ripiegare la parte posteriore sovrapposta sotto il tappetino
prima di chiudere il portellone
posteriore.
La copertura parziale del vano di
carico
Possibile esclusivamente con il
tappetino interno di protezione Flex
cover ripiegato a metà nel senso
dell'altezza (doppio strato) in corri‐
spondenza della cerniera lampo.
Se ad esempio lo schienale esterno
sinistro non è ripiegato
Il tappetino viene disteso fino ai sedili
della seconda fila, come descritto
nella prima sezione.● Ripiegare gli schienali da coprire.
● Aprire la cerniera lampo dietro lo
schienale sollevato.
● Estrarre il tappetino finché la prima parte è piatta sul pavi‐mento del vano di carico.
● Sollevare longitudinalmente la parte aperta tramite la cerniera
lampo e ripiegarla al centro.

Oggetti e bagagli93
●Distendere la parte superiore del
tappetino in due strati sopra gli
schienali ripiegati.
● Ripiegare la parte posteriore sovrapposta sotto il tappetino
prima di chiudere il portellone
posteriore.
Procedere allo stesso modo quando uno schienale esterno e quello
centrale non sono ripiegati.
Quando per esempio solo lo schie‐
nale centrale è ripiegato
Il tappetino viene disteso fino ai sedili
della seconda fila, come descritto
nella prima sezione.● Ripiegare lo schienale centrale da coprire.
● Aprire la cerniera lampo suentrambi i lati dietro lo schienale
destro e quello sinistro.
● Estrarre il tappetino finché la prima parte è piatta sul pavi‐
mento del vano di carico.
● Sollevare longitudinalmente entrambe le parti aperte tramite
la cerniera lampo e ripiegarle al
centro.
● Quindi distendere la parte supe‐ riore piccola del tappetino in due
strati sopra lo schienale centrale.
● Ripiegare la parte posteriore sovrapposta sotto il tappetinoprima di chiudere il portelloneposteriore.
Le illustrazioni seguenti mostrano altri esempi.

94Oggetti e bagagli

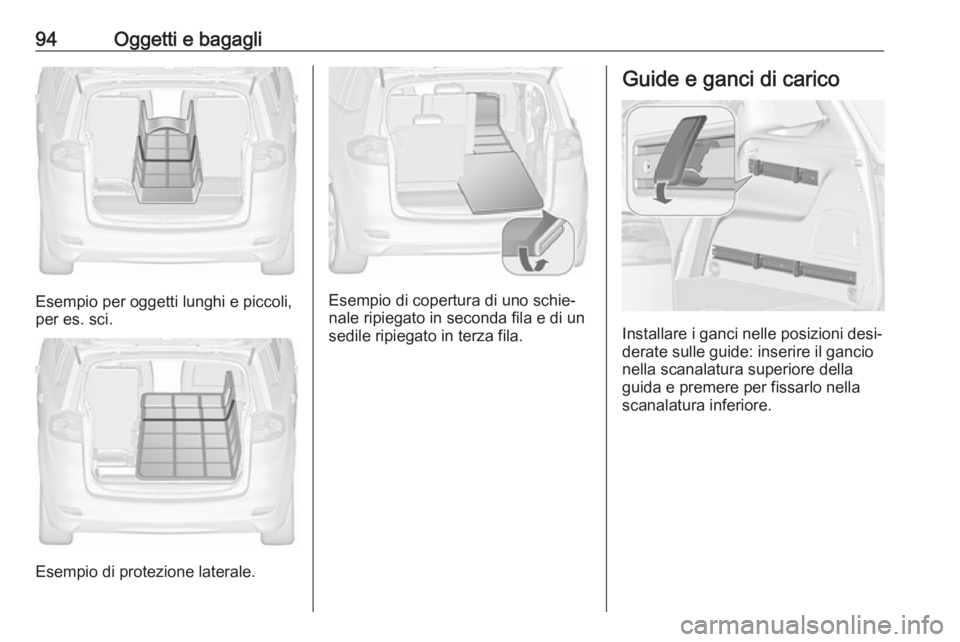

Esempio per oggetti lunghi e piccoli,
per es. sci.
Esempio di protezione laterale.
Esempio di copertura di uno schie‐
nale ripiegato in seconda fila e di un
sedile ripiegato in terza fila.

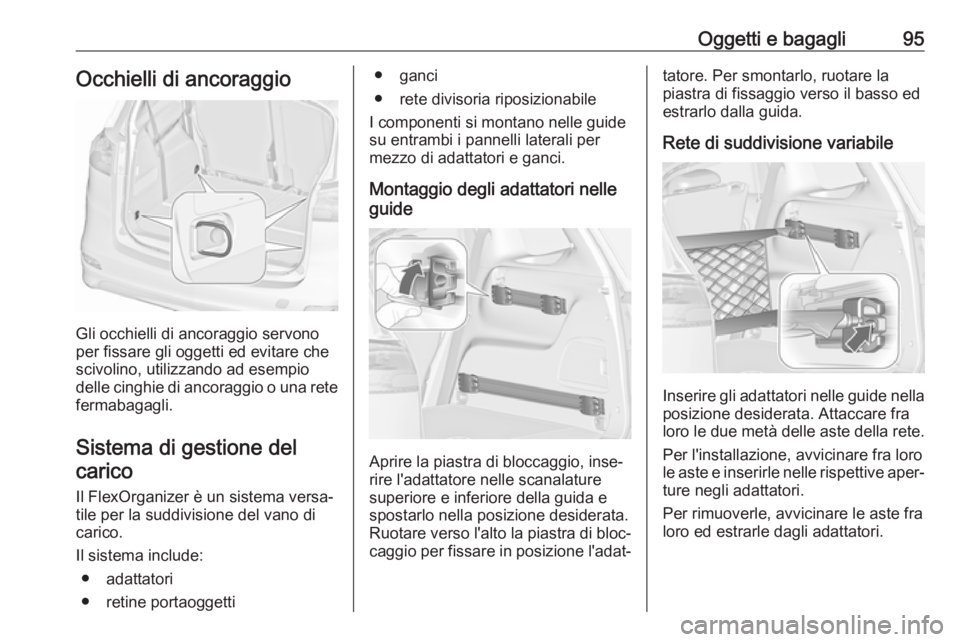

Guide e ganci di carico
Installare i ganci nelle posizioni desi‐
derate sulle guide: inserire il gancio nella scanalatura superiore della
guida e premere per fissarlo nella
scanalatura inferiore.

Oggetti e bagagli95Occhielli di ancoraggio
Gli occhielli di ancoraggio servono
per fissare gli oggetti ed evitare che scivolino, utilizzando ad esempio
delle cinghie di ancoraggio o una rete
fermabagagli.
Sistema di gestione delcarico
Il FlexOrganizer è un sistema versa‐
tile per la suddivisione del vano di
carico.
Il sistema include: ● adattatori
● retine portaoggetti
● ganci
● rete divisoria riposizionabile
I componenti si montano nelle guide
su entrambi i pannelli laterali per
mezzo di adattatori e ganci.
Montaggio degli adattatori nelle
guide
Aprire la piastra di bloccaggio, inse‐
rire l'adattatore nelle scanalature
superiore e inferiore della guida e
spostarlo nella posizione desiderata.
Ruotare verso l'alto la piastra di bloc‐ caggio per fissare in posizione l'adat‐
tatore. Per smontarlo, ruotare la
piastra di fissaggio verso il basso ed
estrarlo dalla guida.
Rete di suddivisione variabile
Inserire gli adattatori nelle guide nella
posizione desiderata. Attaccare fra
loro le due metà delle aste della rete.
Per l'installazione, avvicinare fra loro le aste e inserirle nelle rispettive aper‐
ture negli adattatori.
Per rimuoverle, avvicinare le aste fra
loro ed estrarle dagli adattatori.

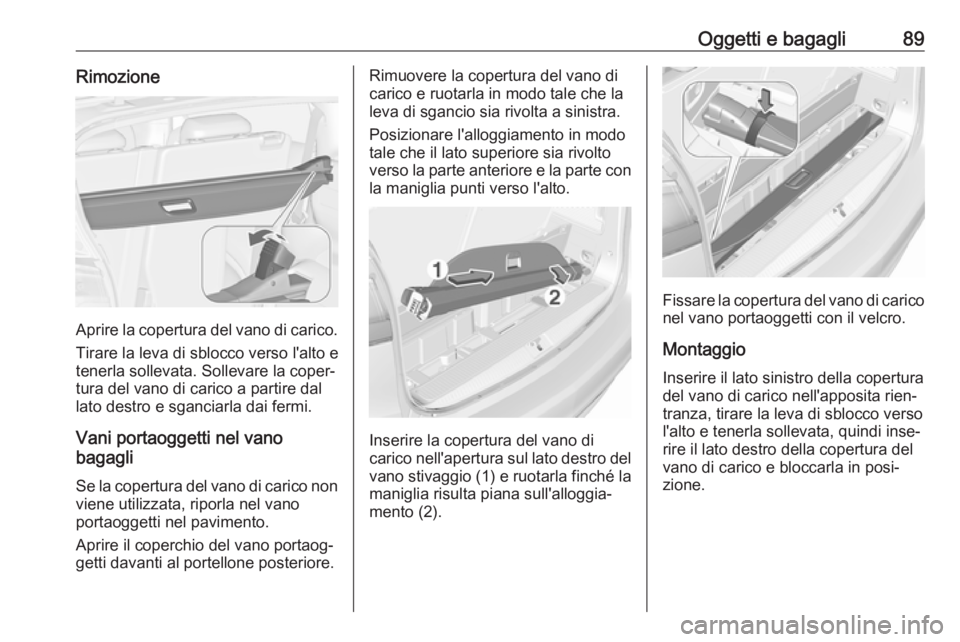

96Oggetti e bagagliRetina portaoggetti
Inserire gli adattatori nelle guide nella
posizione desiderata. La retina
portaoggetti può essere appesa agli
adattatori.
Montaggio dei ganci nelle guide
Innanzi tutto inserire il gancio nella
posizione desiderata nella scanala‐
tura superiore della guida e succes‐
sivamente in quella inferiore. Per
rimuovere il gancio, estrarlo prima
dalla scanalatura superiore.
Rete divisoria davanti al
portellone posteriore
Effettuare il montaggio direttamente
davanti al portellone posteriore.
Prima del montaggio, far rientrare i quattro terminali dell'asta della rete
ruotando ciascun terminale in senso
antiorario.
Per montare, comprimere le aste e
inserirle nelle aperture sul telaio del
portellone posteriore. L'asta più lunga va inserita in alto.
Per rimuovere la rete comprimere le
aste e staccarle.

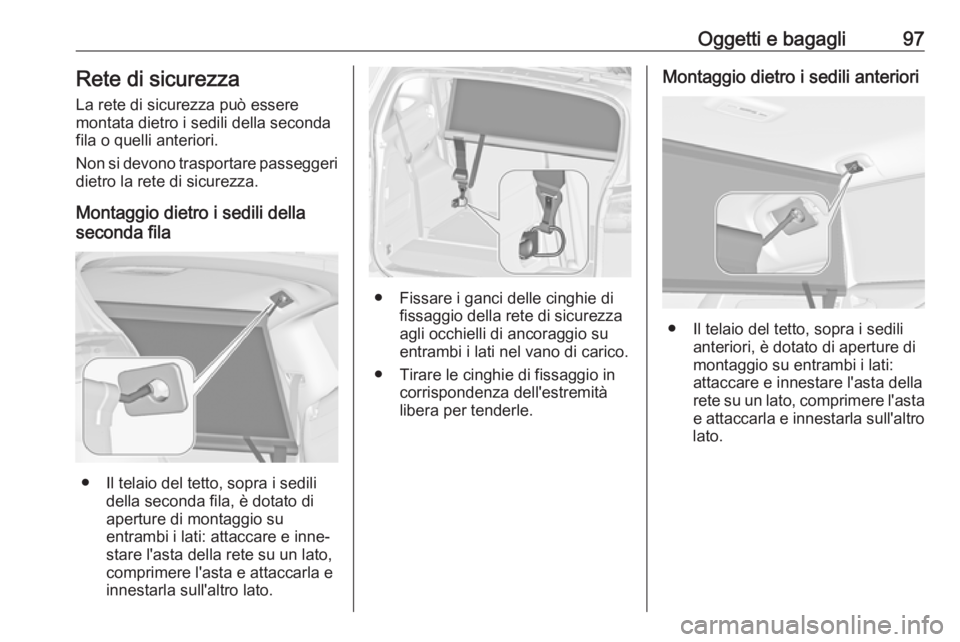

Oggetti e bagagli97Rete di sicurezzaLa rete di sicurezza può essere
montata dietro i sedili della seconda
fila o quelli anteriori.
Non si devono trasportare passeggeri
dietro la rete di sicurezza.
Montaggio dietro i sedili della
seconda fila
● Il telaio del tetto, sopra i sedili della seconda fila, è dotato di
aperture di montaggio su
entrambi i lati: attaccare e inne‐ stare l'asta della rete su un lato,
comprimere l'asta e attaccarla e innestarla sull'altro lato.
● Fissare i ganci delle cinghie di fissaggio della rete di sicurezza
agli occhielli di ancoraggio su
entrambi i lati nel vano di carico.
● Tirare le cinghie di fissaggio in corrispondenza dell'estremità
libera per tenderle.
Montaggio dietro i sedili anteriori
● Il telaio del tetto, sopra i sedili anteriori, è dotato di aperture di
montaggio su entrambi i lati:
attaccare e innestare l'asta della
rete su un lato, comprimere l'asta e attaccarla e innestarla sull'altro
lato.

98Oggetti e bagagli
● Fissare i ganci delle cinghie difissaggio della rete di sicurezza
agli occhielli di ancoraggio su
entrambi i lati nel pavimento
davanti ai sedili.
● Tirare le cinghie di fissaggio in corrispondenza dell'estremitàlibera per tenderle.

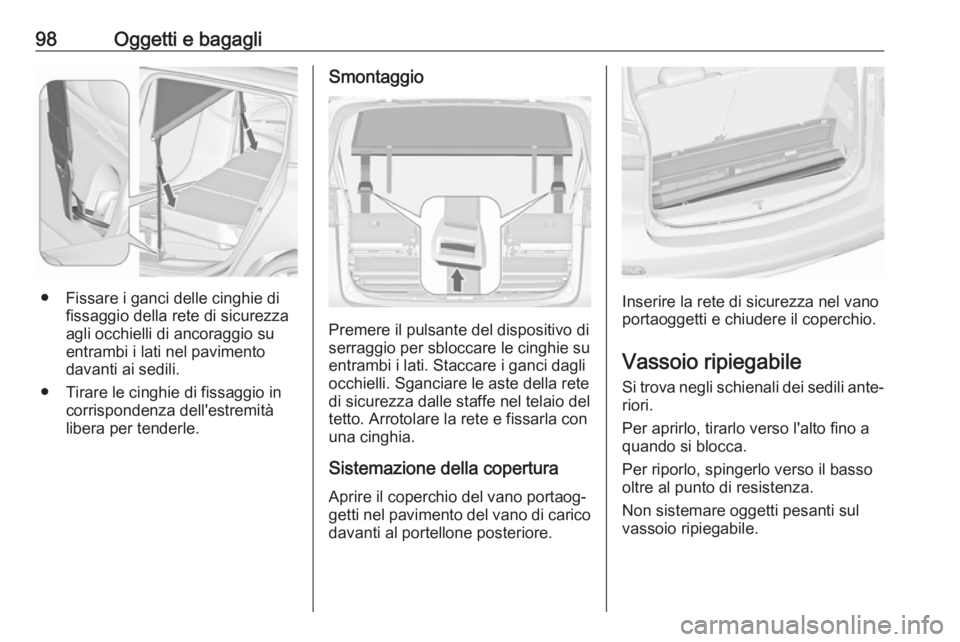

Smontaggio
Premere il pulsante del dispositivo di
serraggio per sbloccare le cinghie su
entrambi i lati. Staccare i ganci dagli
occhielli. Sganciare le aste della rete
di sicurezza dalle staffe nel telaio del
tetto. Arrotolare la rete e fissarla con
una cinghia.
Sistemazione della copertura Aprire il coperchio del vano portaog‐
getti nel pavimento del vano di carico
davanti al portellone posteriore.
Inserire la rete di sicurezza nel vano
portaoggetti e chiudere il coperchio.
Vassoio ripiegabile Si trova negli schienali dei sedili ante‐riori.
Per aprirlo, tirarlo verso l'alto fino a
quando si blocca.
Per riporlo, spingerlo verso il basso
oltre al punto di resistenza.
Non sistemare oggetti pesanti sul
vassoio ripiegabile.
