Oggetti e bagagli79Ripiegare all'esterno le cavità delle
ruote
Ripiegare all'esterno entrambe le
cavità delle ruote.
Montaggio del portabici
Sollevare il portabici nella parte
posteriore (1) e tirarlo indietro.
Ripiegare il portabici verso l'alto (2).
Premere il portabici verso il basso (1) e ruotare la maniglia (2) all'indietro
per bloccarla in posizione.

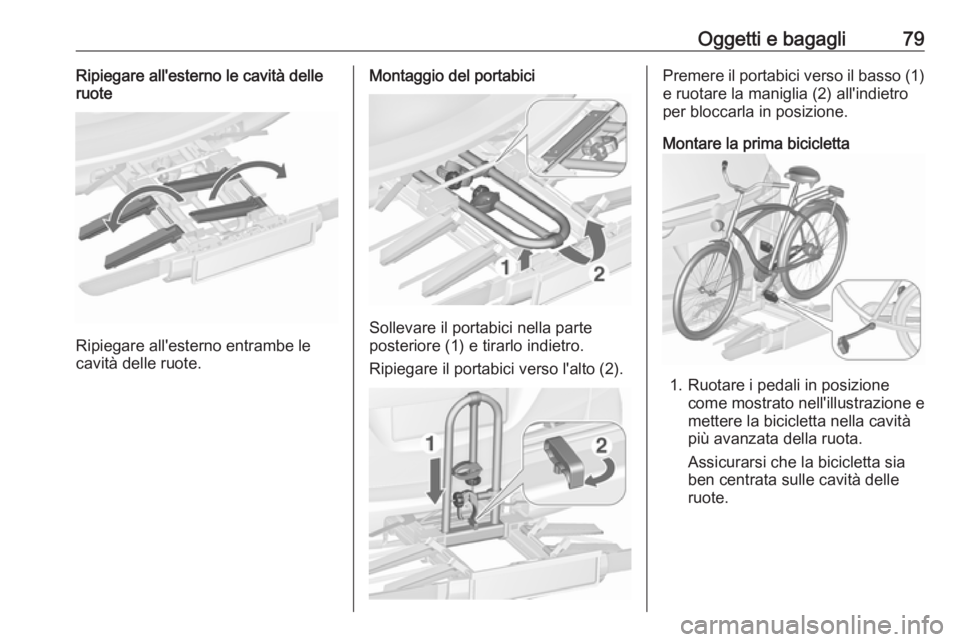

Montare la prima bicicletta
1. Ruotare i pedali in posizione come mostrato nell'illustrazione e
mettere la bicicletta nella cavità
più avanzata della ruota.
Assicurarsi che la bicicletta sia
ben centrata sulle cavità delle
ruote.

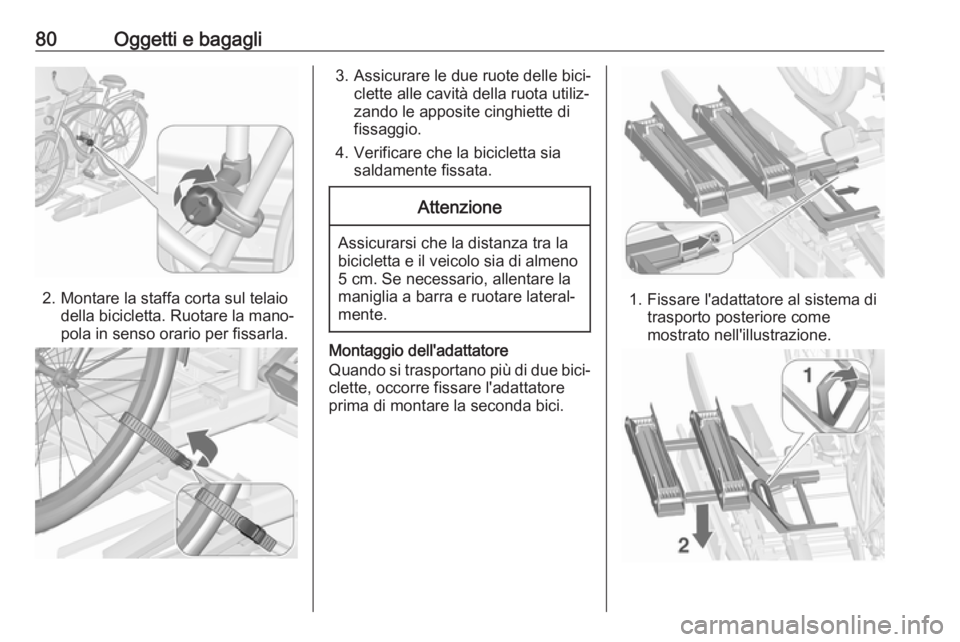

80Oggetti e bagagli
2. Montare la staffa corta sul telaiodella bicicletta. Ruotare la mano‐
pola in senso orario per fissarla.
3. Assicurare le due ruote delle bici‐ clette alle cavità della ruota utiliz‐
zando le apposite cinghiette di
fissaggio.
4. Verificare che la bicicletta sia saldamente fissata.Attenzione
Assicurarsi che la distanza tra la
bicicletta e il veicolo sia di almeno
5 cm. Se necessario, allentare la
maniglia a barra e ruotare lateral‐
mente.
Montaggio dell'adattatore
Quando si trasportano più di due bici‐
clette, occorre fissare l'adattatore
prima di montare la seconda bici.

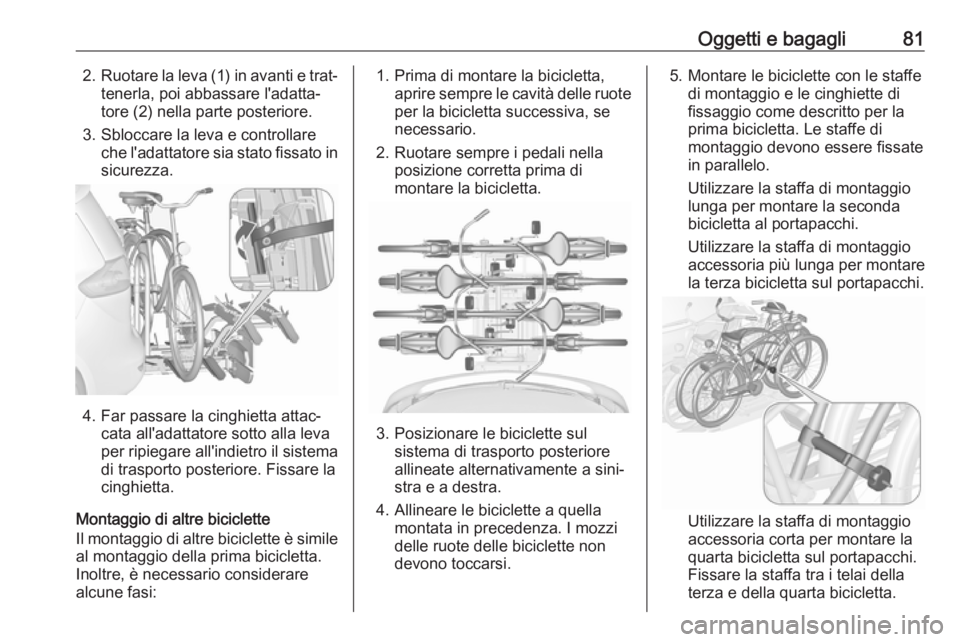

1. Fissare l'adattatore al sistema di trasporto posteriore comemostrato nell'illustrazione.

Oggetti e bagagli812.Ruotare la leva (1) in avanti e trat‐
tenerla, poi abbassare l'adatta‐
tore (2) nella parte posteriore.
3. Sbloccare la leva e controllare che l'adattatore sia stato fissato insicurezza.
4. Far passare la cinghietta attac‐ cata all'adattatore sotto alla leva
per ripiegare all'indietro il sistema
di trasporto posteriore. Fissare la
cinghietta.
Montaggio di altre biciclette
Il montaggio di altre biciclette è simile al montaggio della prima bicicletta.
Inoltre, è necessario considerare
alcune fasi:
1. Prima di montare la bicicletta, aprire sempre le cavità delle ruoteper la bicicletta successiva, se
necessario.
2. Ruotare sempre i pedali nella posizione corretta prima di
montare la bicicletta.
3. Posizionare le biciclette sul sistema di trasporto posteriore
allineate alternativamente a sini‐
stra e a destra.
4. Allineare le biciclette a quella montata in precedenza. I mozzi
delle ruote delle biciclette non
devono toccarsi.
5. Montare le biciclette con le staffe di montaggio e le cinghiette di
fissaggio come descritto per la
prima bicicletta. Le staffe di
montaggio devono essere fissate
in parallelo.
Utilizzare la staffa di montaggio
lunga per montare la seconda
bicicletta al portapacchi.
Utilizzare la staffa di montaggio
accessoria più lunga per montare
la terza bicicletta sul portapacchi.
Utilizzare la staffa di montaggio
accessoria corta per montare la
quarta bicicletta sul portapacchi.
Fissare la staffa tra i telai della
terza e della quarta bicicletta.

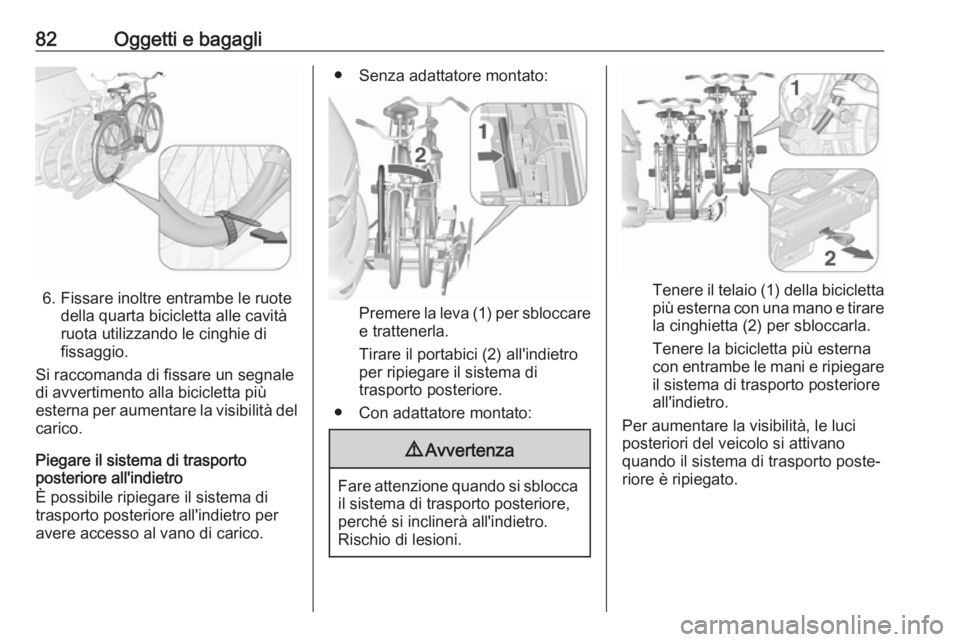

82Oggetti e bagagli
6. Fissare inoltre entrambe le ruotedella quarta bicicletta alle cavità
ruota utilizzando le cinghie di
fissaggio.
Si raccomanda di fissare un segnale
di avvertimento alla bicicletta più
esterna per aumentare la visibilità del carico.
Piegare il sistema di trasporto
posteriore all'indietro
È possibile ripiegare il sistema di
trasporto posteriore all'indietro per
avere accesso al vano di carico.
● Senza adattatore montato:
Premere la leva (1) per sbloccare
e trattenerla.
Tirare il portabici (2) all'indietro per ripiegare il sistema di
trasporto posteriore.
● Con adattatore montato:
9 Avvertenza
Fare attenzione quando si sblocca
il sistema di trasporto posteriore,
perché si inclinerà all'indietro.
Rischio di lesioni.
Tenere il telaio (1) della bicicletta
più esterna con una mano e tirare
la cinghietta (2) per sbloccarla.
Tenere la bicicletta più esterna con entrambe le mani e ripiegare il sistema di trasporto posteriore
all'indietro.
Per aumentare la visibilità, le luci
posteriori del veicolo si attivano
quando il sistema di trasporto poste‐
riore è ripiegato.

Oggetti e bagagli839Avvertenza
Quando si ripiega di nuovo in
avanti il sistema di trasporto poste‐
riore, assicurarsi che sia bloccato
in sicurezza.
Smontaggio delle biciclette

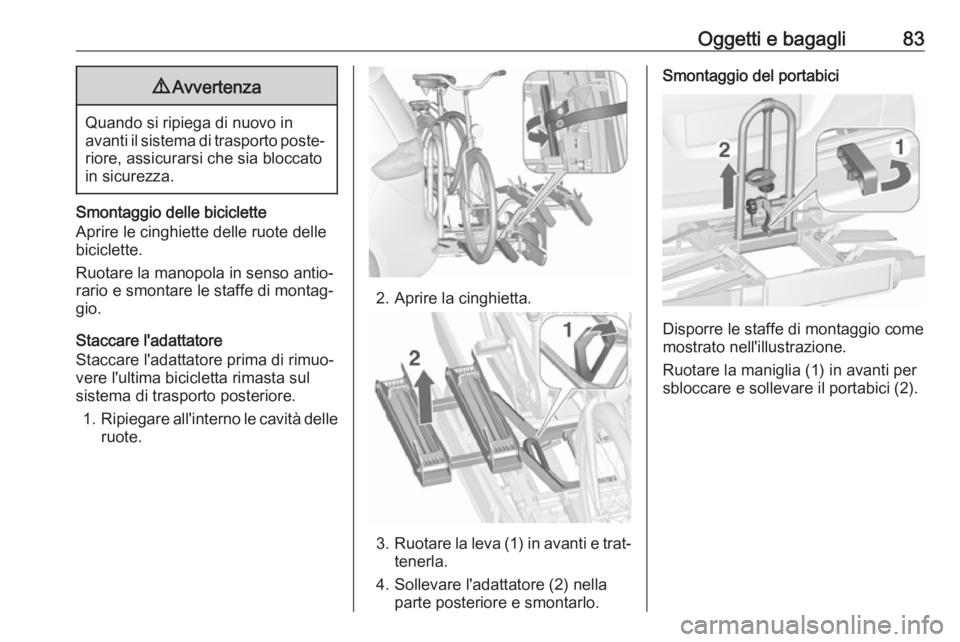

Aprire le cinghiette delle ruote delle
biciclette.
Ruotare la manopola in senso antio‐
rario e smontare le staffe di montag‐
gio.
Staccare l'adattatore
Staccare l'adattatore prima di rimuo‐
vere l'ultima bicicletta rimasta sul
sistema di trasporto posteriore.
1. Ripiegare all'interno le cavità delle
ruote.
2. Aprire la cinghietta.
3. Ruotare la leva (1) in avanti e trat‐
tenerla.
4. Sollevare l'adattatore (2) nella parte posteriore e smontarlo.
Smontaggio del portabici
Disporre le staffe di montaggio come
mostrato nell'illustrazione.
Ruotare la maniglia (1) in avanti per
sbloccare e sollevare il portabici (2).

84Oggetti e bagagli

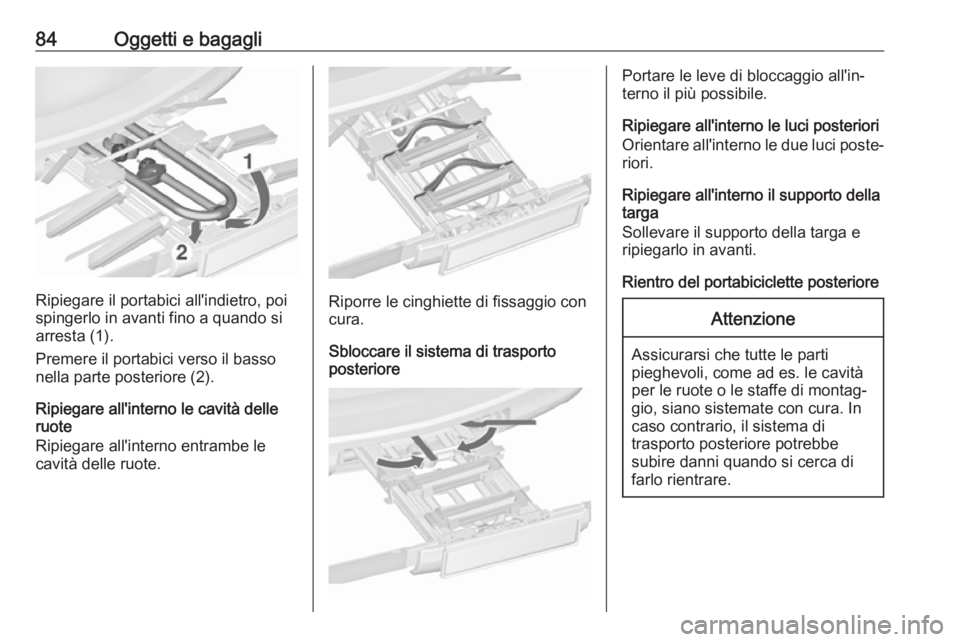

Ripiegare il portabici all'indietro, poi
spingerlo in avanti fino a quando si
arresta (1).
Premere il portabici verso il basso
nella parte posteriore (2).
Ripiegare all'interno le cavità delle
ruote
Ripiegare all'interno entrambe le
cavità delle ruote.Riporre le cinghiette di fissaggio con
cura.
Sbloccare il sistema di trasporto
posteriore
Portare le leve di bloccaggio all'in‐
terno il più possibile.
Ripiegare all'interno le luci posteriori
Orientare all'interno le due luci poste‐
riori.
Ripiegare all'interno il supporto della
targa
Sollevare il supporto della targa e
ripiegarlo in avanti.
Rientro del portabiciclette posterioreAttenzione
Assicurarsi che tutte le parti
pieghevoli, come ad es. le cavità
per le ruote o le staffe di montag‐
gio, siano sistemate con cura. In
caso contrario, il sistema di
trasporto posteriore potrebbe
subire danni quando si cerca di
farlo rientrare.

Oggetti e bagagli85

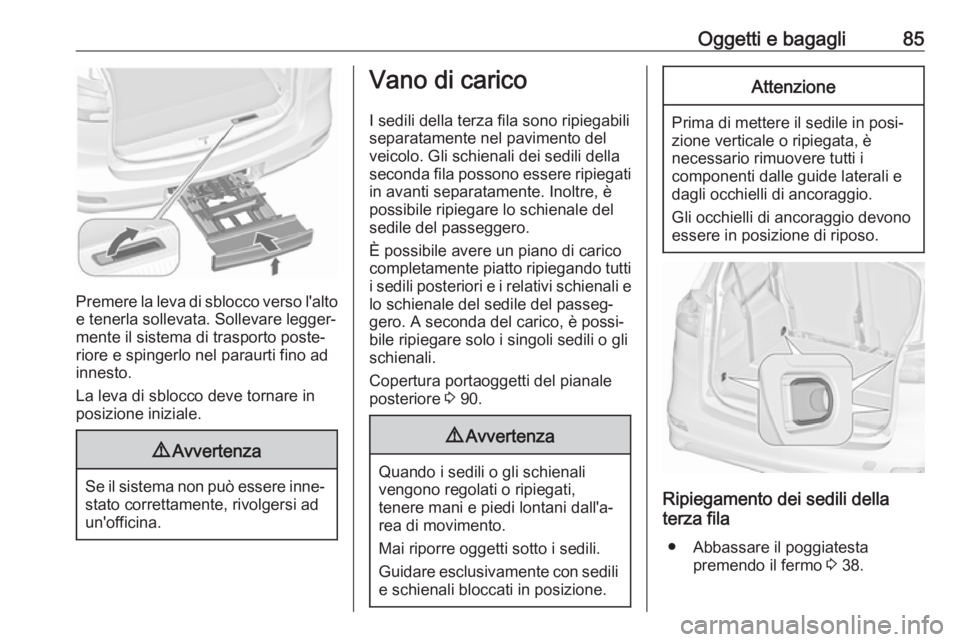

Premere la leva di sblocco verso l'altoe tenerla sollevata. Sollevare legger‐
mente il sistema di trasporto poste‐
riore e spingerlo nel paraurti fino ad
innesto.
La leva di sblocco deve tornare in
posizione iniziale.
9 Avvertenza
Se il sistema non può essere inne‐
stato correttamente, rivolgersi ad
un'officina.
Vano di carico
I sedili della terza fila sono ripiegabili
separatamente nel pavimento del
veicolo. Gli schienali dei sedili della
seconda fila possono essere ripiegati in avanti separatamente. Inoltre, è
possibile ripiegare lo schienale del
sedile del passeggero.
È possibile avere un piano di carico
completamente piatto ripiegando tutti
i sedili posteriori e i relativi schienali e lo schienale del sedile del passeg‐gero. A seconda del carico, è possi‐
bile ripiegare solo i singoli sedili o gli schienali.
Copertura portaoggetti del pianale
posteriore 3 90.9 Avvertenza
Quando i sedili o gli schienali
vengono regolati o ripiegati,
tenere mani e piedi lontani dall'a‐
rea di movimento.
Mai riporre oggetti sotto i sedili.
Guidare esclusivamente con sedili e schienali bloccati in posizione.
Attenzione
Prima di mettere il sedile in posi‐
zione verticale o ripiegata, è
necessario rimuovere tutti i
componenti dalle guide laterali e
dagli occhielli di ancoraggio.
Gli occhielli di ancoraggio devono
essere in posizione di riposo.
Ripiegamento dei sedili della
terza fila

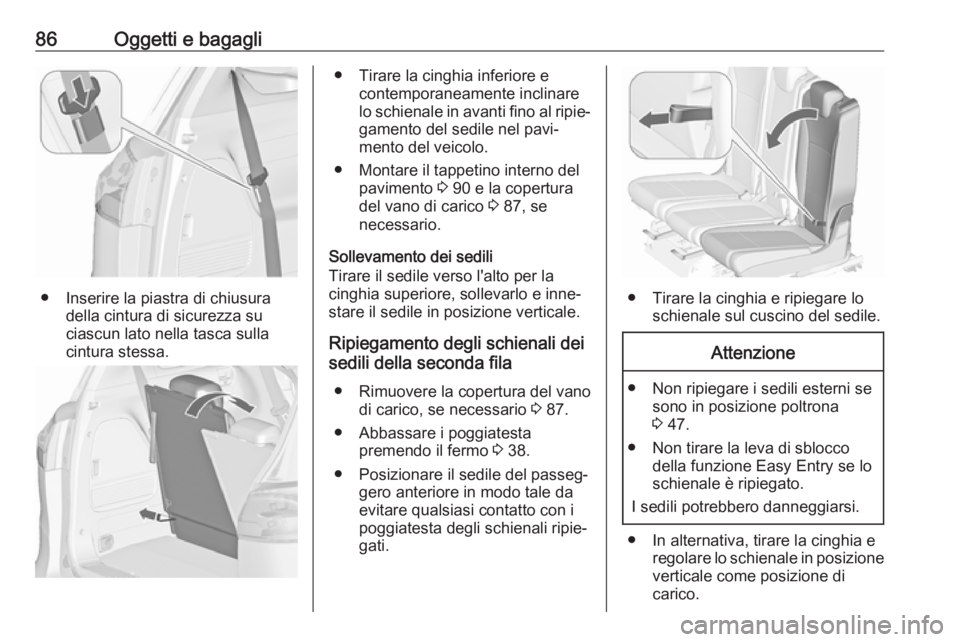

● Abbassare il poggiatesta premendo il fermo 3 38.

86Oggetti e bagagli
● Inserire la piastra di chiusuradella cintura di sicurezza su
ciascun lato nella tasca sulla
cintura stessa.
● Tirare la cinghia inferiore e contemporaneamente inclinare
lo schienale in avanti fino al ripie‐
gamento del sedile nel pavi‐
mento del veicolo.
● Montare il tappetino interno del pavimento 3 90 e la copertura
del vano di carico 3 87, se
necessario.
Sollevamento dei sedili
Tirare il sedile verso l'alto per la
cinghia superiore, sollevarlo e inne‐
stare il sedile in posizione verticale.
Ripiegamento degli schienali dei
sedili della seconda fila
● Rimuovere la copertura del vano di carico, se necessario 3 87.
● Abbassare i poggiatesta premendo il fermo 3 38.
● Posizionare il sedile del passeg‐ gero anteriore in modo tale da
evitare qualsiasi contatto con i
poggiatesta degli schienali ripie‐
gati.
● Tirare la cinghia e ripiegare lo schienale sul cuscino del sedile.
Attenzione
● Non ripiegare i sedili esterni sesono in posizione poltrona
3 47.
● Non tirare la leva di sblocco della funzione Easy Entry se loschienale è ripiegato.
I sedili potrebbero danneggiarsi.
● In alternativa, tirare la cinghia e regolare lo schienale in posizioneverticale come posizione di
carico.

Oggetti e bagagli879Avvertenza
Utilizzare la posizione verticale
dello schienale solo aumentare la
capacità del vano di carico e non
come posizione di seduta.

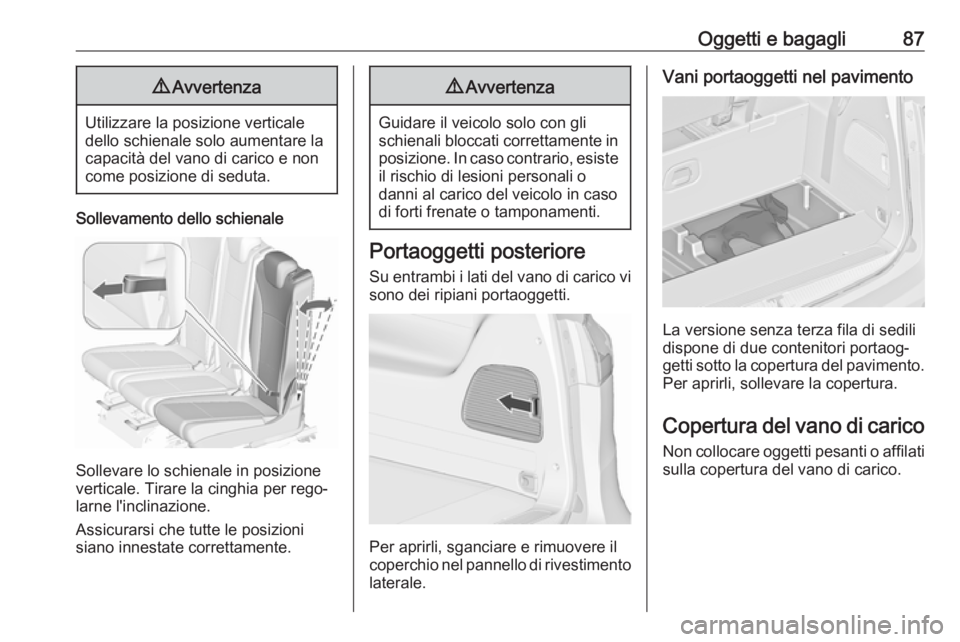

Sollevamento dello schienale
Sollevare lo schienale in posizione
verticale. Tirare la cinghia per rego‐
larne l'inclinazione.
Assicurarsi che tutte le posizioni
siano innestate correttamente.
9 Avvertenza
Guidare il veicolo solo con gli
schienali bloccati correttamente in posizione. In caso contrario, esiste il rischio di lesioni personali o
danni al carico del veicolo in caso
di forti frenate o tamponamenti.
Portaoggetti posteriore
Su entrambi i lati del vano di carico vi sono dei ripiani portaoggetti.
Per aprirli, sganciare e rimuovere il
coperchio nel pannello di rivestimento
laterale.
Vani portaoggetti nel pavimento
La versione senza terza fila di sedili
dispone di due contenitori portaog‐
getti sotto la copertura del pavimento.
Per aprirli, sollevare la copertura.
Copertura del vano di carico Non collocare oggetti pesanti o affilati
sulla copertura del vano di carico.

88Oggetti e bagagli

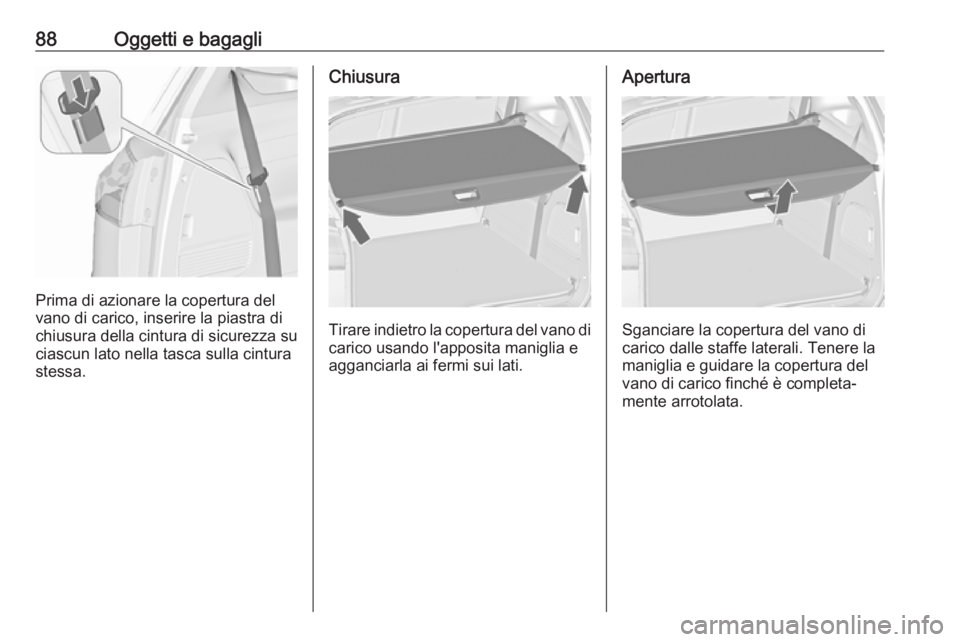

Prima di azionare la copertura del
vano di carico, inserire la piastra di chiusura della cintura di sicurezza su
ciascun lato nella tasca sulla cintura stessa.
Chiusura
Tirare indietro la copertura del vano di
carico usando l'apposita maniglia e agganciarla ai fermi sui lati.
Apertura
Sganciare la copertura del vano di
carico dalle staffe laterali. Tenere la
maniglia e guidare la copertura del
vano di carico finché è completa‐
mente arrotolata.
