OPEL ZAFIRA C 2017.5 Manuale di uso e manutenzione (in Italian)

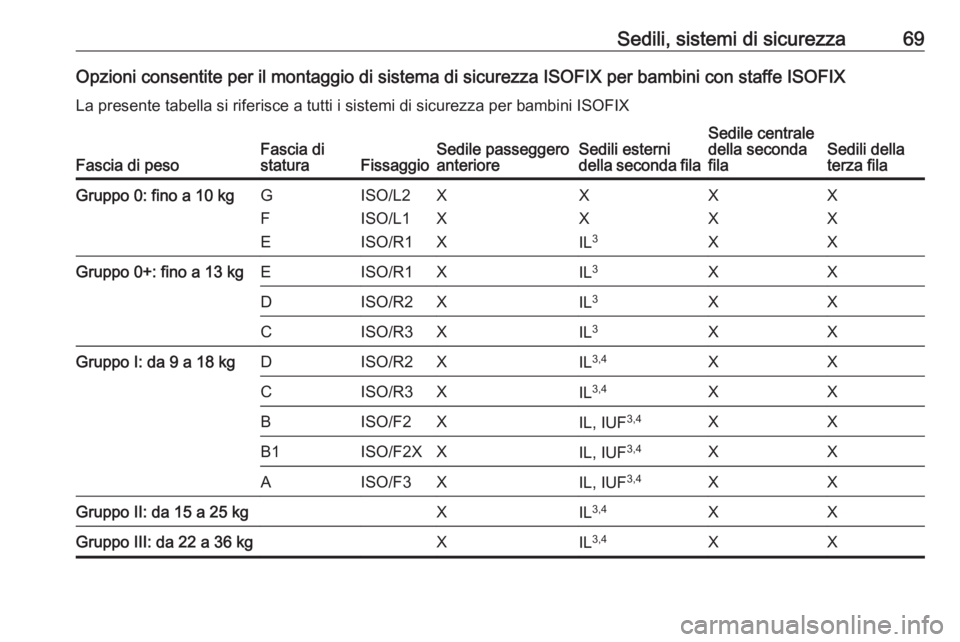

Sedili, sistemi di sicurezza69Opzioni consentite per il montaggio di sistema di sicurezza ISOFIX per bambini con staffe ISOFIXLa presente tabella si riferisce a tutti i sistemi di sicurezza per bambini ISOFIX
Fascia di pesoFascia di
staturaFissaggioSedile passeggero
anterioreSedili esterni
della seconda filaSedile centrale
della seconda
filaSedili della
terza filaGruppo 0: fino a 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XGruppo 0+: fino a 13 kgEISO/R1XIL 3XXDISO/R2XIL 3XXCISO/R3XIL3XXGruppo I: da 9 a 18 kgDISO/R2XIL3,4XXCISO/R3XIL 3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF3,4XXGruppo II: da 15 a 25 kgXIL3,4XXGruppo III: da 22 a 36 kgXIL3,4XX

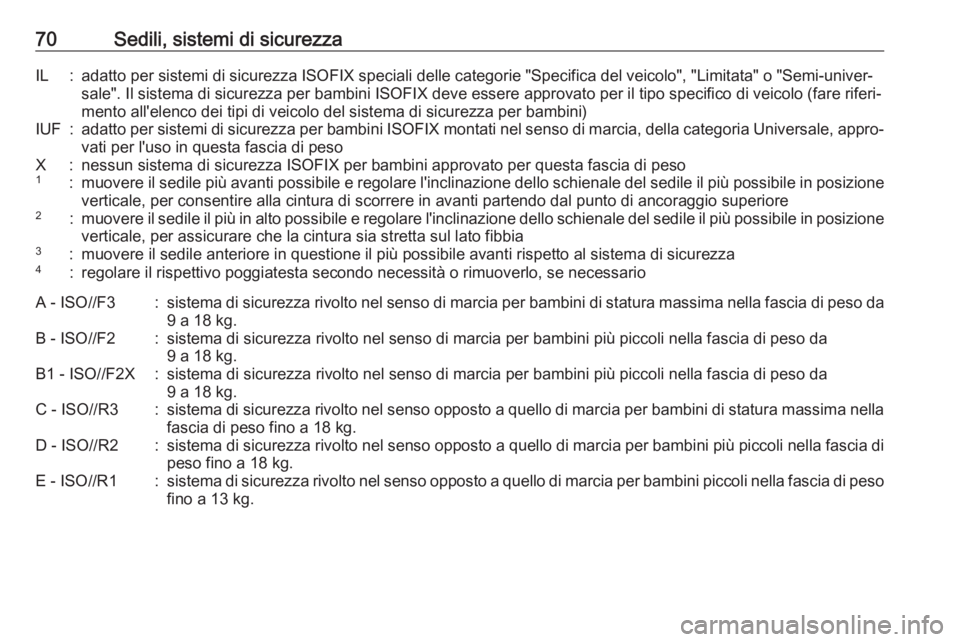

70Sedili, sistemi di sicurezzaIL:adatto per sistemi di sicurezza ISOFIX speciali delle categorie "Specifica del veicolo", "Limitata" o "Semi-univer‐sale". Il sistema di sicurezza per bambini ISOFIX deve essere approvato per il tipo specifico di veicolo (fare riferi‐
mento all'elenco dei tipi di veicolo del sistema di sicurezza per bambini)IUF:adatto per sistemi di sicurezza per bambini ISOFIX montati nel senso di marcia, della categoria Universale, appro‐
vati per l'uso in questa fascia di pesoX:nessun sistema di sicurezza ISOFIX per bambini approvato per questa fascia di peso1:muovere il sedile più avanti possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione verticale, per consentire alla cintura di scorrere in avanti partendo dal punto di ancoraggio superiore2:muovere il sedile il più in alto possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione
verticale, per assicurare che la cintura sia stretta sul lato fibbia3:muovere il sedile anteriore in questione il più possibile avanti rispetto al sistema di sicurezza4:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessarioA - ISO//F3:sistema di sicurezza rivolto nel senso di marcia per bambini di statura massima nella fascia di peso da
9 a 18 kg.B - ISO//F2:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kg.B1 - ISO//F2X:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kg.C - ISO//R3:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini di statura massima nella
fascia di peso fino a 18 kg.D - ISO//R2:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini più piccoli nella fascia di peso fino a 18 kg.E - ISO//R1:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini piccoli nella fascia di peso fino a 13 kg.

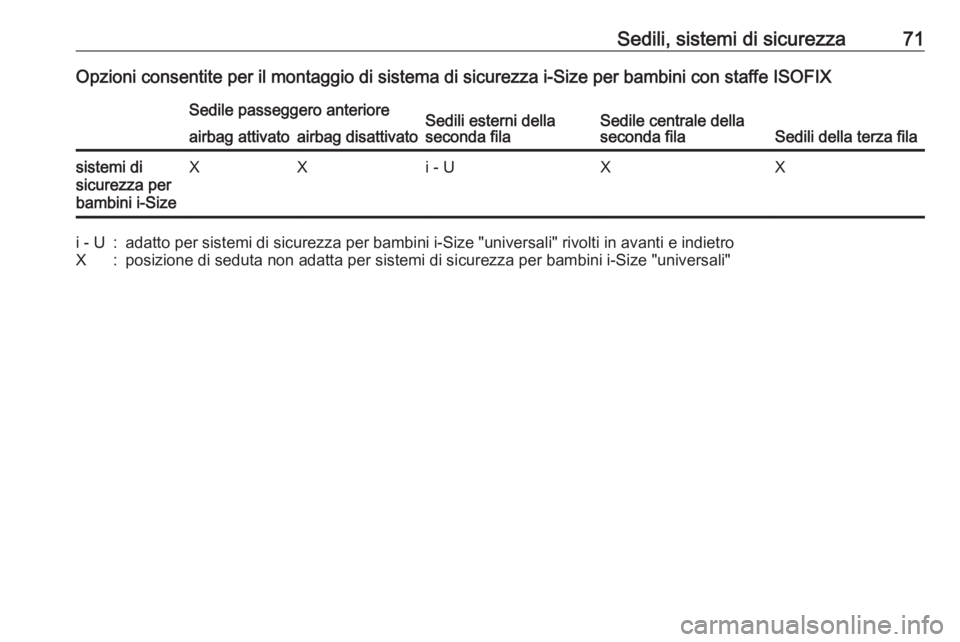

Sedili, sistemi di sicurezza71Opzioni consentite per il montaggio di sistema di sicurezza i-Size per bambini con staffe ISOFIXSedile passeggero anterioreSedili esterni della
seconda filaSedile centrale della
seconda filaSedili della terza fila
airbag attivatoairbag disattivatosistemi di
sicurezza per
bambini i-SizeXXi - UXXi - U:adatto per sistemi di sicurezza per bambini i-Size "universali" rivolti in avanti e indietroX:posizione di seduta non adatta per sistemi di sicurezza per bambini i-Size "universali"

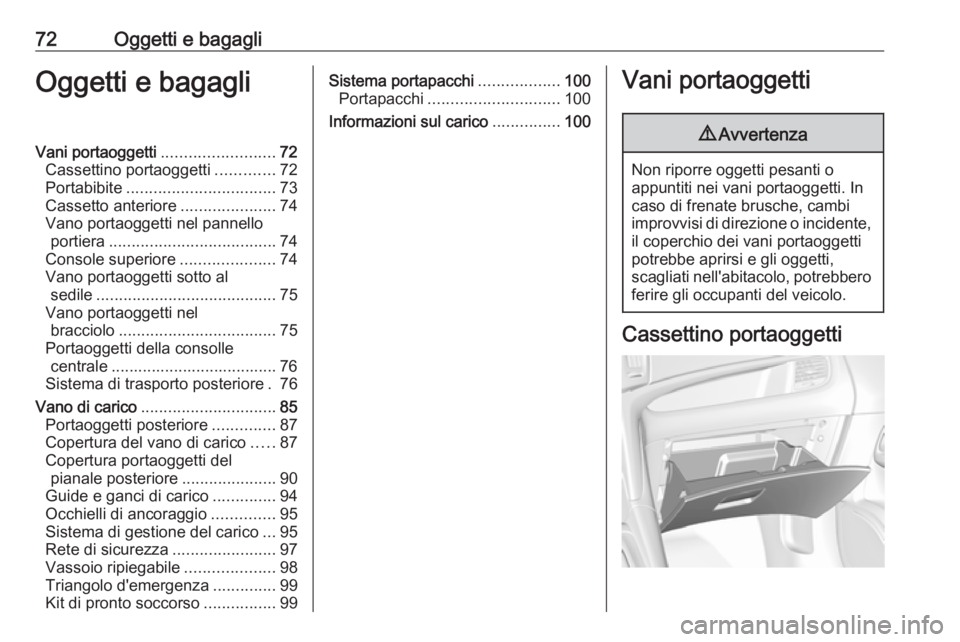

72Oggetti e bagagliOggetti e bagagliVani portaoggetti.........................72
Cassettino portaoggetti .............72
Portabibite ................................. 73
Cassetto anteriore .....................74
Vano portaoggetti nel pannello portiera ..................................... 74
Console superiore .....................74
Vano portaoggetti sotto al sedile ........................................ 75
Vano portaoggetti nel bracciolo ................................... 75
Portaoggetti della consolle
centrale ..................................... 76
Sistema di trasporto posteriore . 76
Vano di carico .............................. 85
Portaoggetti posteriore ..............87
Copertura del vano di carico .....87
Copertura portaoggetti del pianale posteriore .....................90
Guide e ganci di carico ..............94
Occhielli di ancoraggio ..............95
Sistema di gestione del carico ...95
Rete di sicurezza .......................97
Vassoio ripiegabile ....................98
Triangolo d'emergenza ..............99
Kit di pronto soccorso ................99Sistema portapacchi ..................100
Portapacchi ............................. 100
Informazioni sul carico ...............100Vani portaoggetti9Avvertenza
Non riporre oggetti pesanti o
appuntiti nei vani portaoggetti. In
caso di frenate brusche, cambi
improvvisi di direzione o incidente, il coperchio dei vani portaoggetti
potrebbe aprirsi e gli oggetti,
scagliati nell'abitacolo, potrebbero
ferire gli occupanti del veicolo.
Cassettino portaoggetti

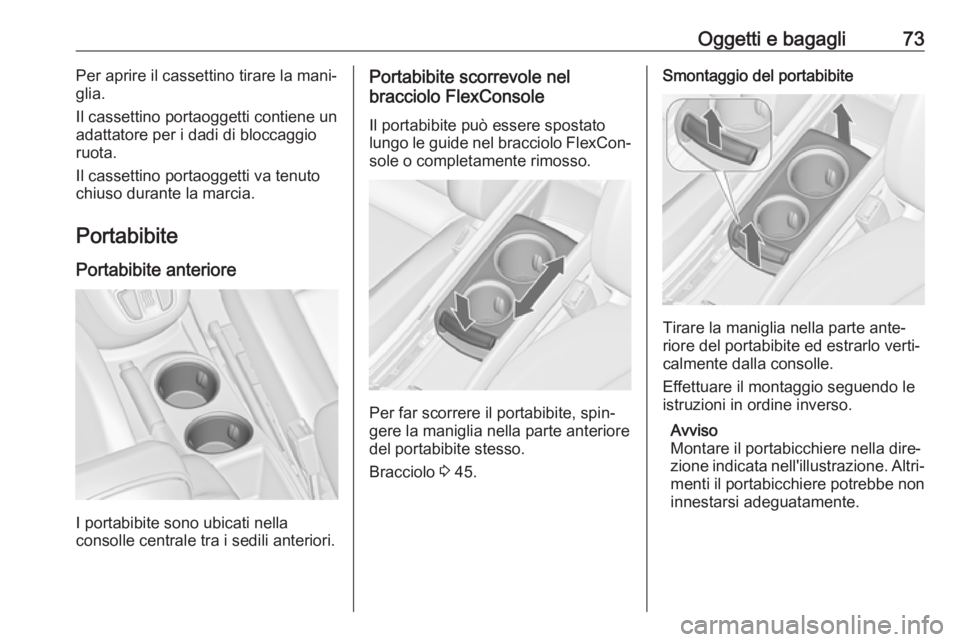

Oggetti e bagagli73Per aprire il cassettino tirare la mani‐
glia.
Il cassettino portaoggetti contiene un
adattatore per i dadi di bloccaggio
ruota.
Il cassettino portaoggetti va tenuto
chiuso durante la marcia.
Portabibite
Portabibite anteriore
I portabibite sono ubicati nella
consolle centrale tra i sedili anteriori.
Portabibite scorrevole nel
bracciolo FlexConsole
Il portabibite può essere spostato
lungo le guide nel bracciolo FlexCon‐ sole o completamente rimosso.
Per far scorrere il portabibite, spin‐
gere la maniglia nella parte anteriore del portabibite stesso.
Bracciolo 3 45.
Smontaggio del portabibite
Tirare la maniglia nella parte ante‐
riore del portabibite ed estrarlo verti‐
calmente dalla consolle.
Effettuare il montaggio seguendo le
istruzioni in ordine inverso.
Avviso
Montare il portabicchiere nella dire‐
zione indicata nell'illustrazione. Altri‐ menti il portabicchiere potrebbe non
innestarsi adeguatamente.

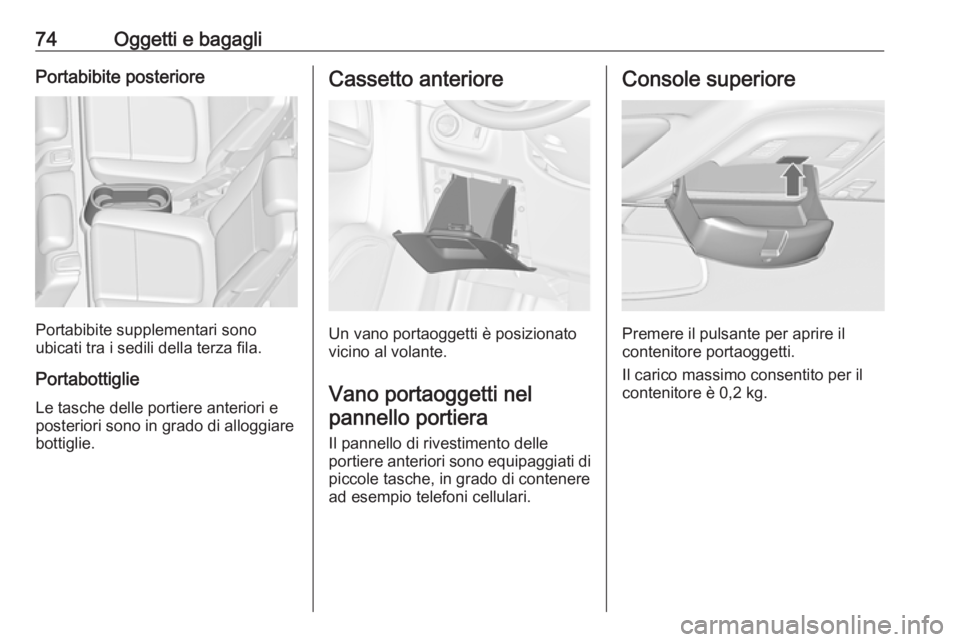

74Oggetti e bagagliPortabibite posteriore
Portabibite supplementari sono
ubicati tra i sedili della terza fila.
Portabottiglie
Le tasche delle portiere anteriori e
posteriori sono in grado di alloggiare
bottiglie.
Cassetto anteriore
Un vano portaoggetti è posizionato
vicino al volante.
Vano portaoggetti nel pannello portiera
Il pannello di rivestimento delle
portiere anteriori sono equipaggiati di
piccole tasche, in grado di contenere ad esempio telefoni cellulari.
Console superiore
Premere il pulsante per aprire il
contenitore portaoggetti.
Il carico massimo consentito per il
contenitore è 0,2 kg.

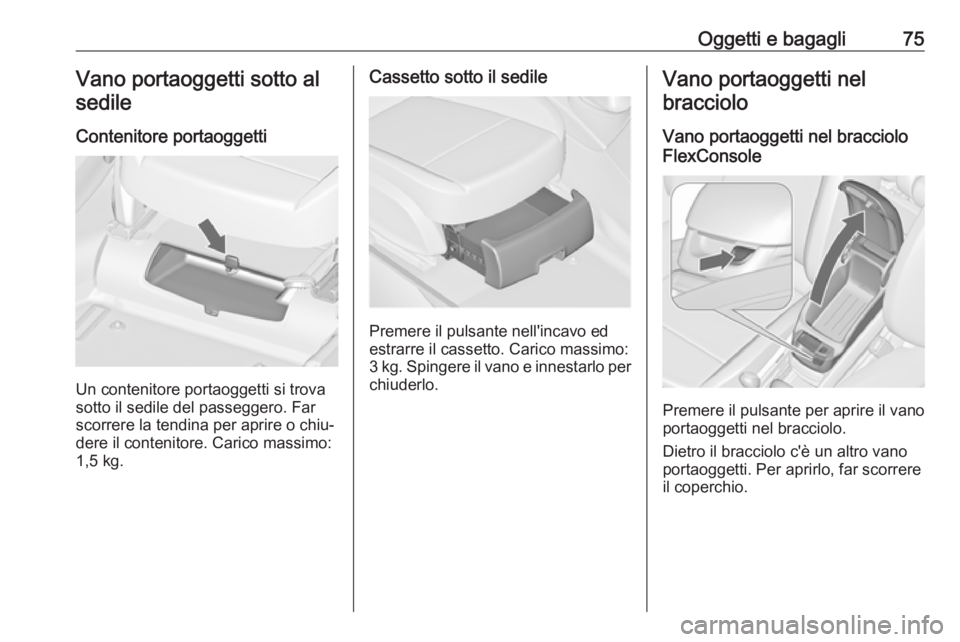

Oggetti e bagagli75Vano portaoggetti sotto alsedile
Contenitore portaoggetti
Un contenitore portaoggetti si trova
sotto il sedile del passeggero. Far scorrere la tendina per aprire o chiu‐
dere il contenitore. Carico massimo:
1,5 kg.
Cassetto sotto il sedile
Premere il pulsante nell'incavo ed
estrarre il cassetto. Carico massimo:
3 kg. Spingere il vano e innestarlo per
chiuderlo.
Vano portaoggetti nel
bracciolo
Vano portaoggetti nel bracciolo
FlexConsole
Premere il pulsante per aprire il vano
portaoggetti nel bracciolo.
Dietro il bracciolo c'è un altro vano portaoggetti. Per aprirlo, far scorrere
il coperchio.

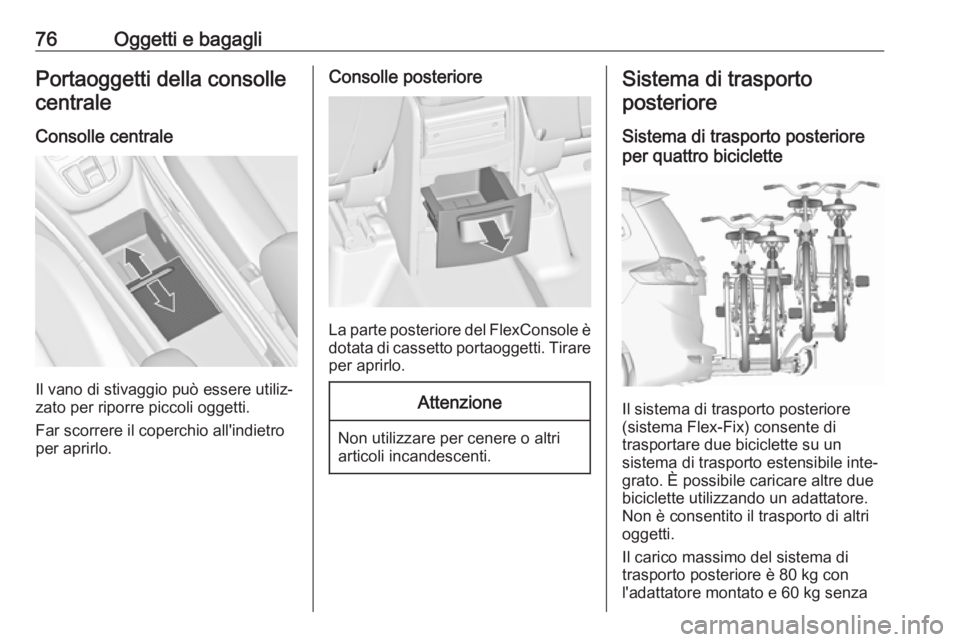

76Oggetti e bagagliPortaoggetti della consollecentrale
Consolle centrale
Il vano di stivaggio può essere utiliz‐
zato per riporre piccoli oggetti.
Far scorrere il coperchio all'indietro
per aprirlo.
Consolle posteriore
La parte posteriore del FlexConsole è
dotata di cassetto portaoggetti. Tirare
per aprirlo.
Attenzione
Non utilizzare per cenere o altri
articoli incandescenti.
Sistema di trasporto
posteriore
Sistema di trasporto posteriore
per quattro biciclette
Il sistema di trasporto posteriore
(sistema Flex-Fix) consente di
trasportare due biciclette su un
sistema di trasporto estensibile inte‐ grato. È possibile caricare altre duebiciclette utilizzando un adattatore.
Non è consentito il trasporto di altri
oggetti.
Il carico massimo del sistema di
trasporto posteriore è 80 kg con
l'adattatore montato e 60 kg senza

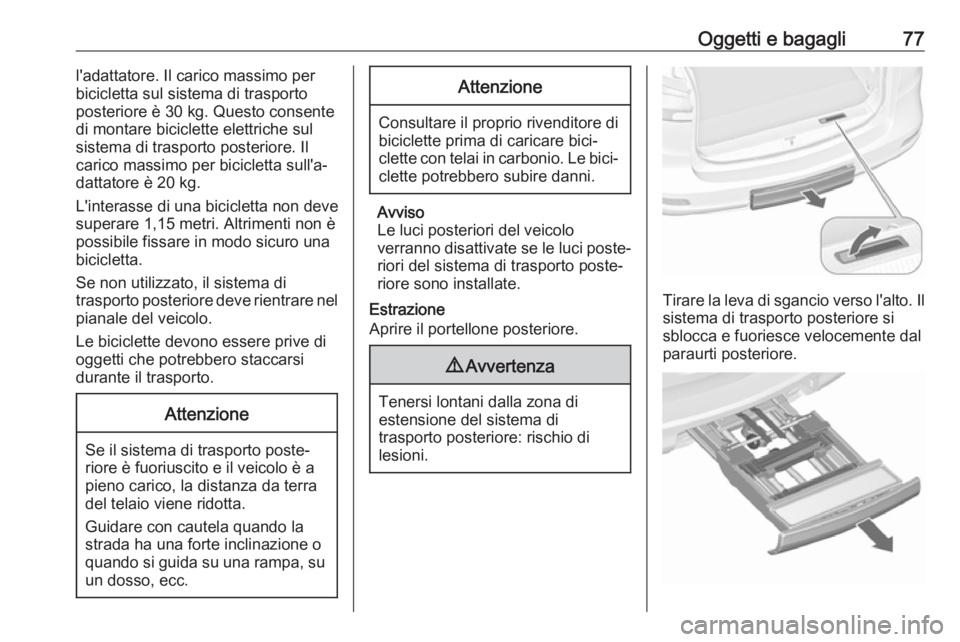

Oggetti e bagagli77l'adattatore. Il carico massimo per
bicicletta sul sistema di trasporto
posteriore è 30 kg. Questo consente
di montare biciclette elettriche sul
sistema di trasporto posteriore. Il
carico massimo per bicicletta sull'a‐
dattatore è 20 kg.
L'interasse di una bicicletta non deve superare 1,15 metri. Altrimenti non è possibile fissare in modo sicuro una
bicicletta.
Se non utilizzato, il sistema di
trasporto posteriore deve rientrare nel
pianale del veicolo.
Le biciclette devono essere prive di
oggetti che potrebbero staccarsi
durante il trasporto.Attenzione
Se il sistema di trasporto poste‐
riore è fuoriuscito e il veicolo è a
pieno carico, la distanza da terra
del telaio viene ridotta.
Guidare con cautela quando la
strada ha una forte inclinazione o quando si guida su una rampa, su un dosso, ecc.
Attenzione
Consultare il proprio rivenditore di
biciclette prima di caricare bici‐
clette con telai in carbonio. Le bici‐ clette potrebbero subire danni.
Avviso
Le luci posteriori del veicolo
verranno disattivate se le luci poste‐
riori del sistema di trasporto poste‐
riore sono installate.
Estrazione
Aprire il portellone posteriore.
9 Avvertenza
Tenersi lontani dalla zona di
estensione del sistema di
trasporto posteriore: rischio di
lesioni.
Tirare la leva di sgancio verso l'alto. Il sistema di trasporto posteriore si
sblocca e fuoriesce velocemente dal
paraurti posteriore.

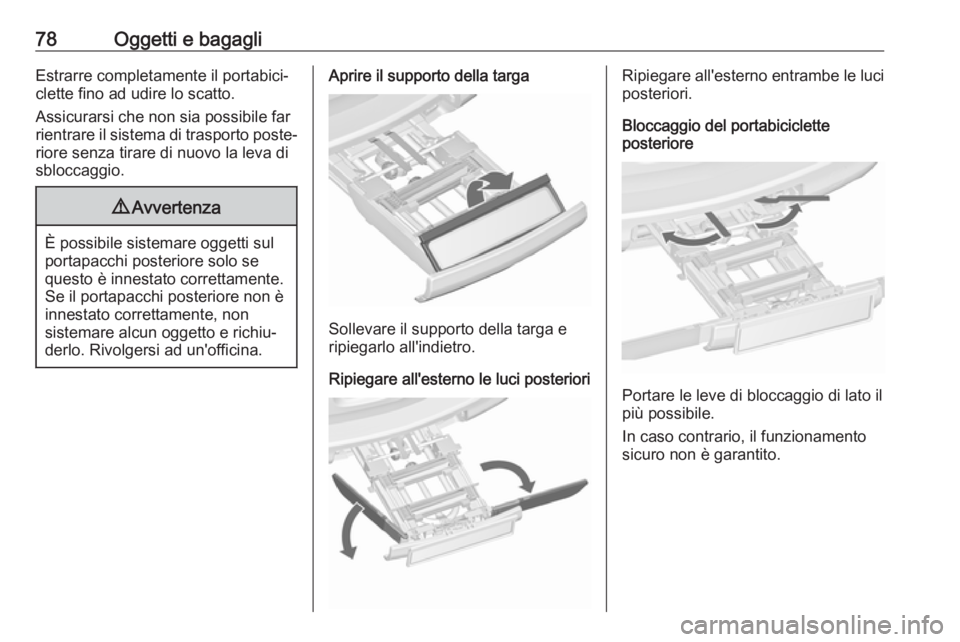

78Oggetti e bagagliEstrarre completamente il portabici‐
clette fino ad udire lo scatto.
Assicurarsi che non sia possibile far
rientrare il sistema di trasporto poste‐
riore senza tirare di nuovo la leva di
sbloccaggio.9 Avvertenza
È possibile sistemare oggetti sul
portapacchi posteriore solo se
questo è innestato correttamente.
Se il portapacchi posteriore non è
innestato correttamente, non
sistemare alcun oggetto e richiu‐
derlo. Rivolgersi ad un'officina.
Aprire il supporto della targa
Sollevare il supporto della targa e
ripiegarlo all'indietro.
Ripiegare all'esterno le luci posteriori
Ripiegare all'esterno entrambe le luci posteriori.
Bloccaggio del portabiciclette
posteriore
Portare le leve di bloccaggio di lato il
più possibile.
In caso contrario, il funzionamento sicuro non è garantito.
