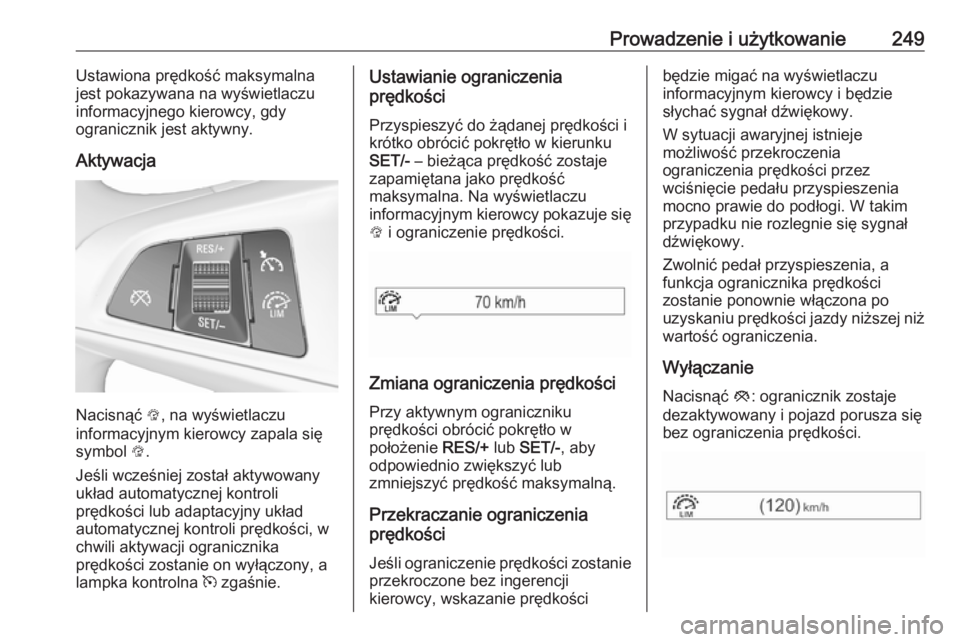

Prowadzenie i użytkowanie249Ustawiona prędkość maksymalna
jest pokazywana na wyświetlaczu
informacyjnego kierowcy, gdy
ogranicznik jest aktywny.
Aktywacja
Nacisnąć L, na wyświetlaczu
informacyjnym kierowcy zapala się
symbol L.
Jeśli wcześniej został aktywowany
układ automatycznej kontroli
prędkości lub adaptacyjny układ
automatycznej kontroli prędkości, w
chwili aktywacji ogranicznika
prędkości zostanie on wyłączony, a lampka kontrolna m zgaśnie.
Ustawianie ograniczenia
prędkości
Przyspieszyć do żądanej prędkości i
krótko obrócić pokrętło w kierunku
SET/- – bieżąca prędkość zostaje
zapamiętana jako prędkość
maksymalna. Na wyświetlaczu
informacyjnym kierowcy pokazuje się L i ograniczenie prędkości.
Zmiana ograniczenia prędkości
Przy aktywnym ograniczniku
prędkości obrócić pokrętło w
położenie RES/+ lub SET/- , aby
odpowiednio zwiększyć lub
zmniejszyć prędkość maksymalną.
Przekraczanie ograniczenia
prędkości
Jeśli ograniczenie prędkości zostanie przekroczone bez ingerencji
kierowcy, wskazanie prędkości
będzie migać na wyświetlaczu
informacyjnym kierowcy i będzie
słychać sygnał dźwiękowy.
W sytuacji awaryjnej istnieje
możliwość przekroczenia
ograniczenia prędkości przez
wciśnięcie pedału przyspieszenia
mocno prawie do podłogi. W takim
przypadku nie rozlegnie się sygnał
dźwiękowy.
Zwolnić pedał przyspieszenia, a
funkcja ogranicznika prędkości
zostanie ponownie włączona po
uzyskaniu prędkości jazdy niższej niż
wartość ograniczenia.
Wyłączanie
Nacisnąć y: ogranicznik zostaje
dezaktywowany i pojazd porusza się
bez ograniczenia prędkości.

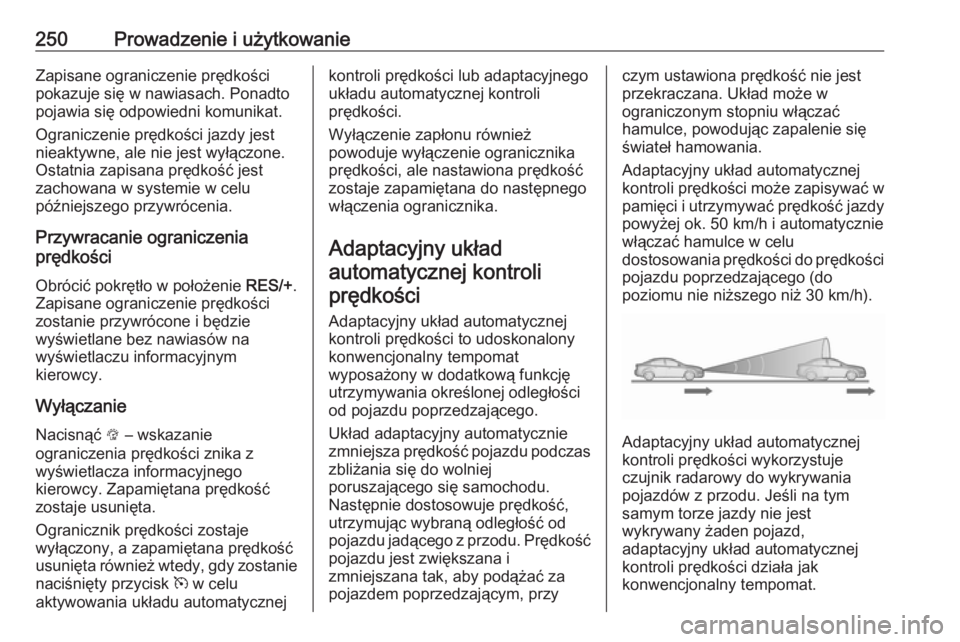

250Prowadzenie i użytkowanieZapisane ograniczenie prędkości
pokazuje się w nawiasach. Ponadto
pojawia się odpowiedni komunikat.
Ograniczenie prędkości jazdy jest nieaktywne, ale nie jest wyłączone.
Ostatnia zapisana prędkość jest
zachowana w systemie w celu
późniejszego przywrócenia.
Przywracanie ograniczenia
prędkości
Obrócić pokrętło w położenie RES/+.
Zapisane ograniczenie prędkości
zostanie przywrócone i będzie
wyświetlane bez nawiasów na
wyświetlaczu informacyjnym
kierowcy.
Wyłączanie Nacisnąć L – wskazanie
ograniczenia prędkości znika z
wyświetlacza informacyjnego
kierowcy. Zapamiętana prędkość
zostaje usunięta.
Ogranicznik prędkości zostaje
wyłączony, a zapamiętana prędkość
usunięta również wtedy, gdy zostanie
naciśnięty przycisk m w celu
aktywowania układu automatycznejkontroli prędkości lub adaptacyjnego
układu automatycznej kontroli
prędkości.
Wyłączenie zapłonu również
powoduje wyłączenie ogranicznika
prędkości, ale nastawiona prędkość
zostaje zapamiętana do następnego włączenia ogranicznika.
Adaptacyjny układ automatycznej kontroli prędkości
Adaptacyjny układ automatycznej
kontroli prędkości to udoskonalony
konwencjonalny tempomat
wyposażony w dodatkową funkcję
utrzymywania określonej odległości
od pojazdu poprzedzającego.
Układ adaptacyjny automatycznie
zmniejsza prędkość pojazdu podczas zbliżania się do wolniej
poruszającego się samochodu.
Następnie dostosowuje prędkość, utrzymując wybraną odległość od
pojazdu jadącego z przodu. Prędkość
pojazdu jest zwiększana i
zmniejszana tak, aby podążać za pojazdem poprzedzającym, przyczym ustawiona prędkość nie jest
przekraczana. Układ może w
ograniczonym stopniu włączać
hamulce, powodując zapalenie się świateł hamowania.
Adaptacyjny układ automatycznej
kontroli prędkości może zapisywać w
pamięci i utrzymywać prędkość jazdy powyżej ok. 50 km/h i automatycznie
włączać hamulce w celu
dostosowania prędkości do prędkości pojazdu poprzedzającego (do
poziomu nie niższego niż 30 km/h).
Adaptacyjny układ automatycznej
kontroli prędkości wykorzystuje
czujnik radarowy do wykrywania
pojazdów z przodu. Jeśli na tym
samym torze jazdy nie jest
wykrywany żaden pojazd,
adaptacyjny układ automatycznej
kontroli prędkości działa jak
konwencjonalny tempomat.

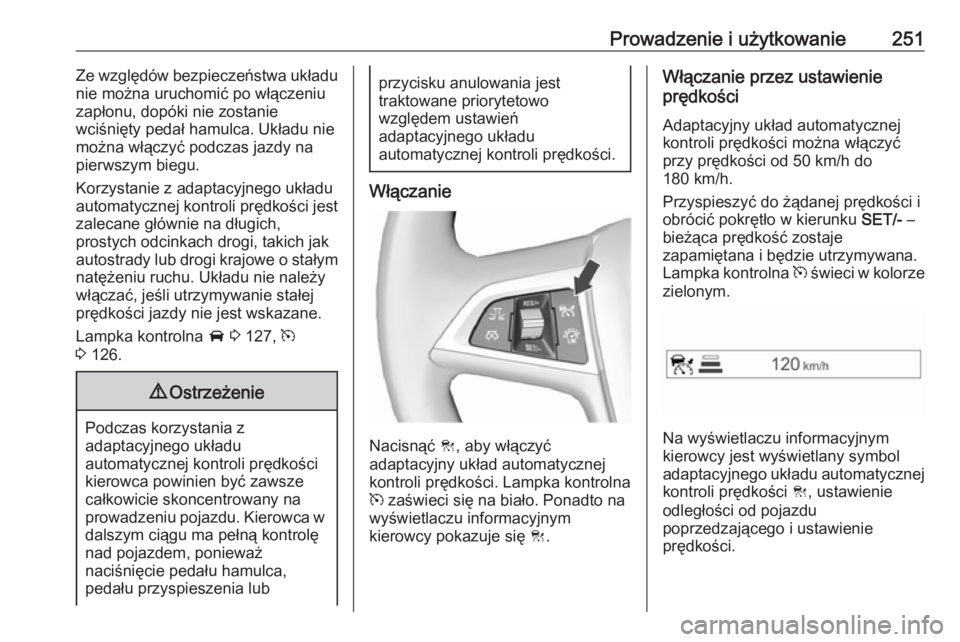

Prowadzenie i użytkowanie251Ze względów bezpieczeństwa układu
nie można uruchomić po włączeniu
zapłonu, dopóki nie zostanie
wciśnięty pedał hamulca. Układu nie
można włączyć podczas jazdy na
pierwszym biegu.
Korzystanie z adaptacyjnego układu automatycznej kontroli prędkości jest
zalecane głównie na długich,
prostych odcinkach drogi, takich jak
autostrady lub drogi krajowe o stałym natężeniu ruchu. Układu nie należy
włączać, jeśli utrzymywanie stałej
prędkości jazdy nie jest wskazane.
Lampka kontrolna A 3 127, m
3 126.9 Ostrzeżenie
Podczas korzystania z
adaptacyjnego układu
automatycznej kontroli prędkości
kierowca powinien być zawsze
całkowicie skoncentrowany na
prowadzeniu pojazdu. Kierowca w dalszym ciągu ma pełną kontrolę
nad pojazdem, ponieważ
naciśnięcie pedału hamulca,
pedału przyspieszenia lub
przycisku anulowania jest
traktowane priorytetowo
względem ustawień
adaptacyjnego układu
automatycznej kontroli prędkości.
Włączanie
Nacisnąć C, aby włączyć
adaptacyjny układ automatycznej kontroli prędkości. Lampka kontrolna
m zaświeci się na biało. Ponadto na
wyświetlaczu informacyjnym
kierowcy pokazuje się C.
Włączanie przez ustawienie
prędkości
Adaptacyjny układ automatycznej
kontroli prędkości można włączyć
przy prędkości od 50 km/h do
180 km/h.
Przyspieszyć do żądanej prędkości i
obrócić pokrętło w kierunku SET/- –
bieżąca prędkość zostaje
zapamiętana i będzie utrzymywana.
Lampka kontrolna m świeci w kolorze
zielonym.
Na wyświetlaczu informacyjnym
kierowcy jest wyświetlany symbol
adaptacyjnego układu automatycznej kontroli prędkości C, ustawienie
odległości od pojazdu
poprzedzającego i ustawienie
prędkości.

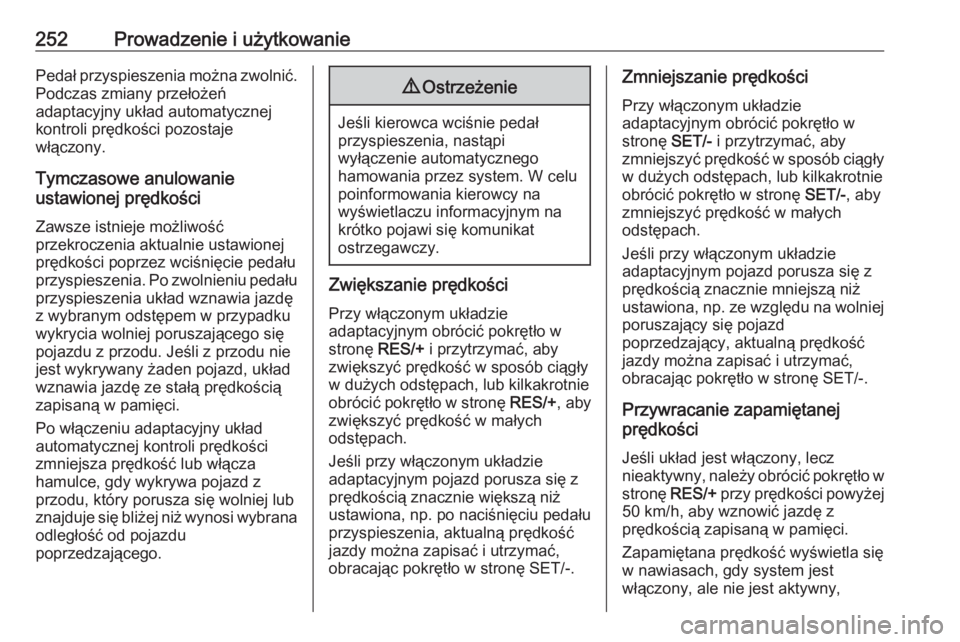

252Prowadzenie i użytkowaniePedał przyspieszenia można zwolnić.Podczas zmiany przełożeń
adaptacyjny układ automatycznej kontroli prędkości pozostaje
włączony.
Tymczasowe anulowanie
ustawionej prędkości
Zawsze istnieje możliwość
przekroczenia aktualnie ustawionej
prędkości poprzez wciśnięcie pedału
przyspieszenia. Po zwolnieniu pedału przyspieszenia układ wznawia jazdę
z wybranym odstępem w przypadku
wykrycia wolniej poruszającego się
pojazdu z przodu. Jeśli z przodu nie
jest wykrywany żaden pojazd, układ
wznawia jazdę ze stałą prędkością
zapisaną w pamięci.
Po włączeniu adaptacyjny układ
automatycznej kontroli prędkości
zmniejsza prędkość lub włącza
hamulce, gdy wykrywa pojazd z
przodu, który porusza się wolniej lub
znajduje się bliżej niż wynosi wybrana
odległość od pojazdu
poprzedzającego.9 Ostrzeżenie
Jeśli kierowca wciśnie pedał
przyspieszenia, nastąpi
wyłączenie automatycznego
hamowania przez system. W celu
poinformowania kierowcy na
wyświetlaczu informacyjnym na krótko pojawi się komunikat
ostrzegawczy.
Zwiększanie prędkości
Przy włączonym układzie
adaptacyjnym obrócić pokrętło w
stronę RES/+ i przytrzymać, aby
zwiększyć prędkość w sposób ciągły w dużych odstępach, lub kilkakrotnie
obrócić pokrętło w stronę RES/+, aby
zwiększyć prędkość w małych
odstępach.
Jeśli przy włączonym układzie
adaptacyjnym pojazd porusza się z
prędkością znacznie większą niż
ustawiona, np. po naciśnięciu pedału
przyspieszenia, aktualną prędkość
jazdy można zapisać i utrzymać,
obracając pokrętło w stronę SET/-.
Zmniejszanie prędkości
Przy włączonym układzie
adaptacyjnym obrócić pokrętło w
stronę SET/- i przytrzymać, aby
zmniejszyć prędkość w sposób ciągły
w dużych odstępach, lub kilkakrotnie
obrócić pokrętło w stronę SET/-, aby
zmniejszyć prędkość w małych odstępach.
Jeśli przy włączonym układzie
adaptacyjnym pojazd porusza się z
prędkością znacznie mniejszą niż
ustawiona, np. ze względu na wolniej
poruszający się pojazd
poprzedzający, aktualną prędkość
jazdy można zapisać i utrzymać,
obracając pokrętło w stronę SET/-.
Przywracanie zapamiętanej
prędkości
Jeśli układ jest włączony, lecz
nieaktywny, należy obrócić pokrętło w
stronę RES/+ przy prędkości powyżej
50 km/h, aby wznowić jazdę z
prędkością zapisaną w pamięci.
Zapamiętana prędkość wyświetla się
w nawiasach, gdy system jest
włączony, ale nie jest aktywny,

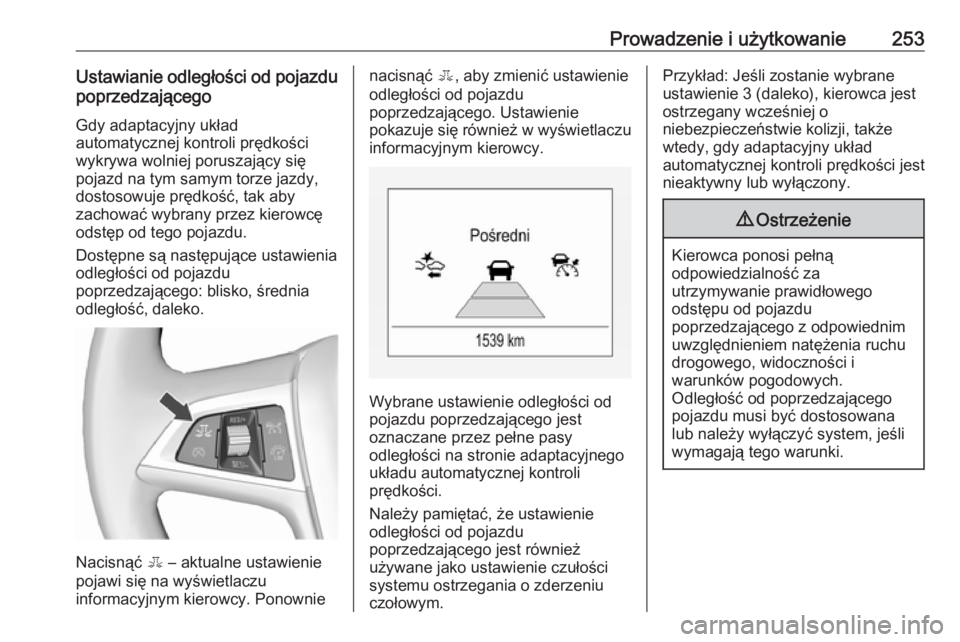

Prowadzenie i użytkowanie253Ustawianie odległości od pojazdupoprzedzającego
Gdy adaptacyjny układ
automatycznej kontroli prędkości
wykrywa wolniej poruszający się
pojazd na tym samym torze jazdy, dostosowuje prędkość, tak aby
zachować wybrany przez kierowcę
odstęp od tego pojazdu.
Dostępne są następujące ustawienia
odległości od pojazdu
poprzedzającego: blisko, średnia
odległość, daleko.
Nacisnąć E – aktualne ustawienie
pojawi się na wyświetlaczu
informacyjnym kierowcy. Ponownie
nacisnąć E, aby zmienić ustawienie
odległości od pojazdu
poprzedzającego. Ustawienie
pokazuje się również w wyświetlaczu informacyjnym kierowcy.
Wybrane ustawienie odległości od
pojazdu poprzedzającego jest
oznaczane przez pełne pasy
odległości na stronie adaptacyjnego
układu automatycznej kontroli
prędkości.
Należy pamiętać, że ustawienie
odległości od pojazdu
poprzedzającego jest również
używane jako ustawienie czułości
systemu ostrzegania o zderzeniu
czołowym.
Przykład: Jeśli zostanie wybrane
ustawienie 3 (daleko), kierowca jest
ostrzegany wcześniej o
niebezpieczeństwie kolizji, także wtedy, gdy adaptacyjny układ
automatycznej kontroli prędkości jest
nieaktywny lub wyłączony.9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za
utrzymywanie prawidłowego
odstępu od pojazdu
poprzedzającego z odpowiednim
uwzględnieniem natężenia ruchu
drogowego, widoczności i
warunków pogodowych.
Odległość od poprzedzającego
pojazdu musi być dostosowana
lub należy wyłączyć system, jeśli
wymagają tego warunki.

254Prowadzenie i użytkowanieWykrywanie pojazdu z przodu
Gdy układ wykryje pojazd
poruszający się na tym samym torze
jazdy, wyświetlona zostaje zielona lampka kontrolna A ostrzegająca o
pojeździe z przodu.
Ostrzeżenie o zderzeniu czołowym
3 258.
Jeśli lampka nie pojawia się lub
pojawia się jedynie na krótko,
oznacza to, że adaptacyjny układ
automatycznej kontroli prędkości nie
wykrywa pojazdów z przodu.
Wyłączanie
Adaptacyjny układ automatycznej
kontroli prędkości zostaje
dezaktywowany przez kierowcę, gdy:
● Zostanie naciśnięty przycisk y.
● Zostanie wciśnięty pedał hamulca.
● Pedał sprzęgła zostaniewciśnięty na dłużej niż
cztery sekundy.
● Dźwignia automatycznej skrzyni biegów zostanie przesunięta wpołożenie N.
Układ jest również automatycznie dezaktywowany, gdy:
● Prędkość pojazdu przekroczy 190 km/h lub spadnie poniżej
45 km/h.
● Działa układ kontroli trakcji.
● Działa układ stabilizacji toru jazdy.
● Przez kilka minut na drodze nie ma żadnych pojazdów i na
poboczach nie są wykrywane
żadne obiekty. W takiej sytuacji
czujnik nie odbiera żadnego echa odbitego od przeszkód i może
zasygnalizować, że jest
przesłonięty.
● System wspomagania hamowania awaryjnego włącza
hamulce.
● Jazda na stromych wzniesieniach.● Czujnik radarowy jestprzesłonięty przez warstwę lodu
lub wodę.
● W czujniku, silniku lub układzie hamulcowym zostanie wykryta
usterka.
Gdy adaptacyjny układ
automatycznej kontroli prędkości
zostanie zdezaktywowany, lampka
kontrolna m zmienia kolor z zielonego
na biały i na wyświetlaczu
informacyjnym kierowcy pokazuje się wyskakujące okienko z
komunikatem.
Zapisane ograniczenie prędkości jest utrzymywane i wyświetlane w
nawiasach na wyświetlaczu
informacyjnym kierowcy. System jest
nieaktywny, ale nie jest wyłączony.

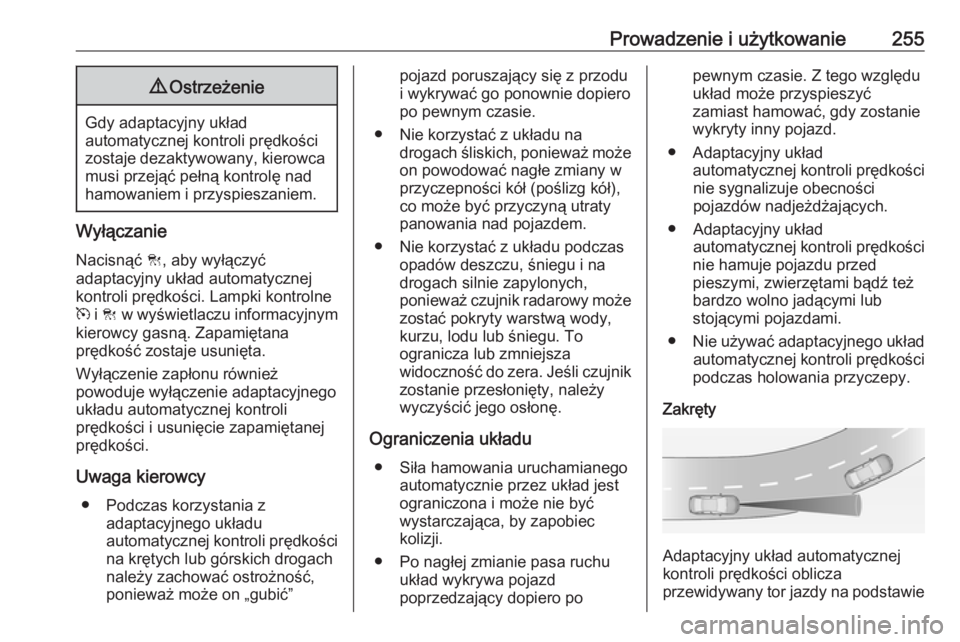

Prowadzenie i użytkowanie2559Ostrzeżenie
Gdy adaptacyjny układ
automatycznej kontroli prędkości
zostaje dezaktywowany, kierowca musi przejąć pełną kontrolę nadhamowaniem i przyspieszaniem.
Wyłączanie
Nacisnąć C, aby wyłączyć
adaptacyjny układ automatycznej kontroli prędkości. Lampki kontrolne
m i C w wyświetlaczu informacyjnym
kierowcy gasną. Zapamiętana
prędkość zostaje usunięta.
Wyłączenie zapłonu również
powoduje wyłączenie adaptacyjnego układu automatycznej kontroli
prędkości i usunięcie zapamiętanej
prędkości.
Uwaga kierowcy ● Podczas korzystania z adaptacyjnego układu
automatycznej kontroli prędkości na krętych lub górskich drogach
należy zachować ostrożność,
ponieważ może on „gubić”
pojazd poruszający się z przodu
i wykrywać go ponownie dopiero
po pewnym czasie.
● Nie korzystać z układu na drogach śliskich, ponieważ może
on powodować nagłe zmiany w
przyczepności kół (poślizg kół),
co może być przyczyną utraty
panowania nad pojazdem.
● Nie korzystać z układu podczas opadów deszczu, śniegu i na
drogach silnie zapylonych,
ponieważ czujnik radarowy może
zostać pokryty warstwą wody,
kurzu, lodu lub śniegu. To
ogranicza lub zmniejsza
widoczność do zera. Jeśli czujnik
zostanie przesłonięty, należy
wyczyścić jego osłonę.
Ograniczenia układu ● Siła hamowania uruchamianego automatycznie przez układ jest
ograniczona i może nie być
wystarczająca, by zapobiec
kolizji.
● Po nagłej zmianie pasa ruchu układ wykrywa pojazd
poprzedzający dopiero popewnym czasie. Z tego względu
układ może przyspieszyć
zamiast hamować, gdy zostanie
wykryty inny pojazd.
● Adaptacyjny układ automatycznej kontroli prędkościnie sygnalizuje obecności
pojazdów nadjeżdżających.
● Adaptacyjny układ automatycznej kontroli prędkości
nie hamuje pojazdu przed
pieszymi, zwierzętami bądź też
bardzo wolno jadącymi lub
stojącymi pojazdami.
● Nie używać adaptacyjnego układ
automatycznej kontroli prędkości
podczas holowania przyczepy.
Zakręty
Adaptacyjny układ automatycznej
kontroli prędkości oblicza
przewidywany tor jazdy na podstawie

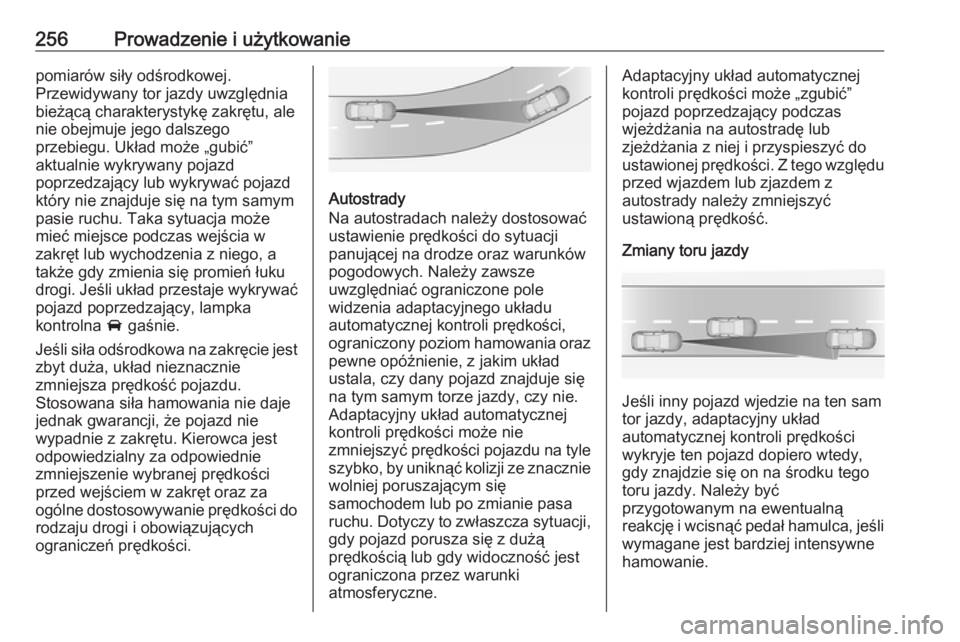

256Prowadzenie i użytkowaniepomiarów siły odśrodkowej.
Przewidywany tor jazdy uwzględnia
bieżącą charakterystykę zakrętu, ale
nie obejmuje jego dalszego
przebiegu. Układ może „gubić”
aktualnie wykrywany pojazd
poprzedzający lub wykrywać pojazd który nie znajduje się na tym samym
pasie ruchu. Taka sytuacja może
mieć miejsce podczas wejścia w
zakręt lub wychodzenia z niego, a
także gdy zmienia się promień łuku
drogi. Jeśli układ przestaje wykrywać
pojazd poprzedzający, lampka
kontrolna A gaśnie.
Jeśli siła odśrodkowa na zakręcie jest
zbyt duża, układ nieznacznie
zmniejsza prędkość pojazdu.
Stosowana siła hamowania nie daje
jednak gwarancji, że pojazd nie
wypadnie z zakrętu. Kierowca jest
odpowiedzialny za odpowiednie
zmniejszenie wybranej prędkości
przed wejściem w zakręt oraz za
ogólne dostosowywanie prędkości do
rodzaju drogi i obowiązujących
ograniczeń prędkości.
Autostrady
Na autostradach należy dostosować
ustawienie prędkości do sytuacji
panującej na drodze oraz warunków
pogodowych. Należy zawsze
uwzględniać ograniczone pole
widzenia adaptacyjnego układu
automatycznej kontroli prędkości,
ograniczony poziom hamowania oraz pewne opóźnienie, z jakim układ
ustala, czy dany pojazd znajduje się
na tym samym torze jazdy, czy nie.
Adaptacyjny układ automatycznej
kontroli prędkości może nie
zmniejszyć prędkości pojazdu na tyle szybko, by uniknąć kolizji ze znacznie
wolniej poruszającym się
samochodem lub po zmianie pasa ruchu. Dotyczy to zwłaszcza sytuacji,
gdy pojazd porusza się z dużą
prędkością lub gdy widoczność jest
ograniczona przez warunki
atmosferyczne.
Adaptacyjny układ automatycznej
kontroli prędkości może „zgubić”
pojazd poprzedzający podczas
wjeżdżania na autostradę lub
zjeżdżania z niej i przyspieszyć do
ustawionej prędkości. Z tego względu przed wjazdem lub zjazdem z
autostrady należy zmniejszyć
ustawioną prędkość.
Zmiany toru jazdy
Jeśli inny pojazd wjedzie na ten sam
tor jazdy, adaptacyjny układ
automatycznej kontroli prędkości
wykryje ten pojazd dopiero wtedy,
gdy znajdzie się on na środku tego
toru jazdy. Należy być
przygotowanym na ewentualną
reakcję i wcisnąć pedał hamulca, jeśli wymagane jest bardziej intensywne
hamowanie.

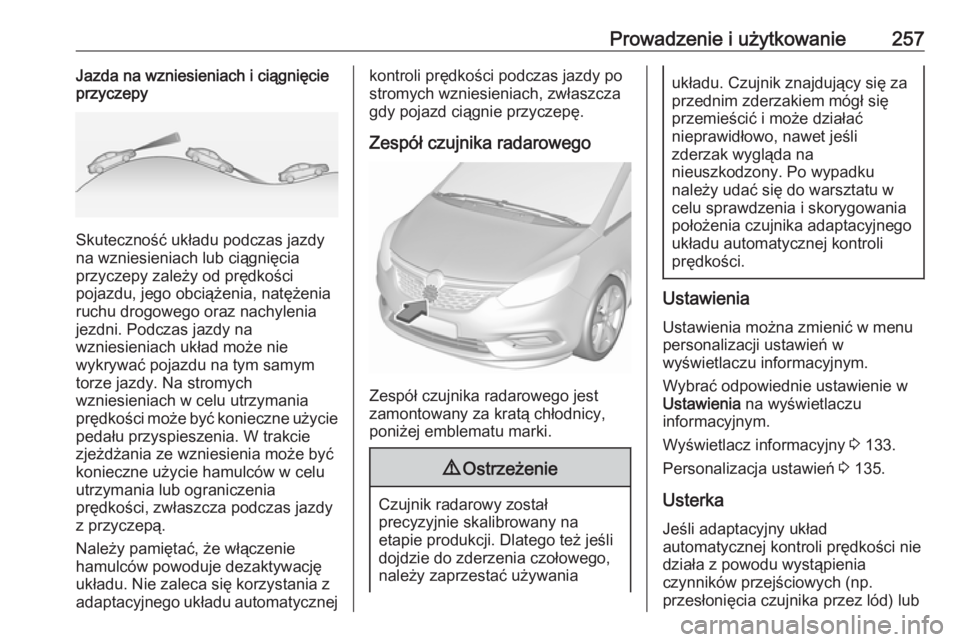

Prowadzenie i użytkowanie257Jazda na wzniesieniach i ciągnięcie
przyczepy
Skuteczność układu podczas jazdy
na wzniesieniach lub ciągnięcia
przyczepy zależy od prędkości
pojazdu, jego obciążenia, natężenia
ruchu drogowego oraz nachylenia
jezdni. Podczas jazdy na
wzniesieniach układ może nie
wykrywać pojazdu na tym samym
torze jazdy. Na stromych
wzniesieniach w celu utrzymania
prędkości może być konieczne użycie
pedału przyspieszenia. W trakcie
zjeżdżania ze wzniesienia może być
konieczne użycie hamulców w celu
utrzymania lub ograniczenia
prędkości, zwłaszcza podczas jazdy
z przyczepą.
Należy pamiętać, że włączenie
hamulców powoduje dezaktywację
układu. Nie zaleca się korzystania z
adaptacyjnego układu automatycznej
kontroli prędkości podczas jazdy po
stromych wzniesieniach, zwłaszcza
gdy pojazd ciągnie przyczepę.
Zespół czujnika radarowego
Zespół czujnika radarowego jest
zamontowany za kratą chłodnicy,
poniżej emblematu marki.
9 Ostrzeżenie
Czujnik radarowy został
precyzyjnie skalibrowany na
etapie produkcji. Dlatego też jeśli
dojdzie do zderzenia czołowego, należy zaprzestać używania
układu. Czujnik znajdujący się za
przednim zderzakiem mógł się
przemieścić i może działać
nieprawidłowo, nawet jeśli
zderzak wygląda na
nieuszkodzony. Po wypadku
należy udać się do warsztatu w
celu sprawdzenia i skorygowania
położenia czujnika adaptacyjnego
układu automatycznej kontroli
prędkości.
Ustawienia
Ustawienia można zmienić w menu
personalizacji ustawień w
wyświetlaczu informacyjnym.
Wybrać odpowiednie ustawienie w
Ustawienia na wyświetlaczu
informacyjnym.
Wyświetlacz informacyjny 3 133.
Personalizacja ustawień 3 135.
Usterka
Jeśli adaptacyjny układ
automatycznej kontroli prędkości nie
działa z powodu wystąpienia
czynników przejściowych (np.
przesłonięcia czujnika przez lód) lub

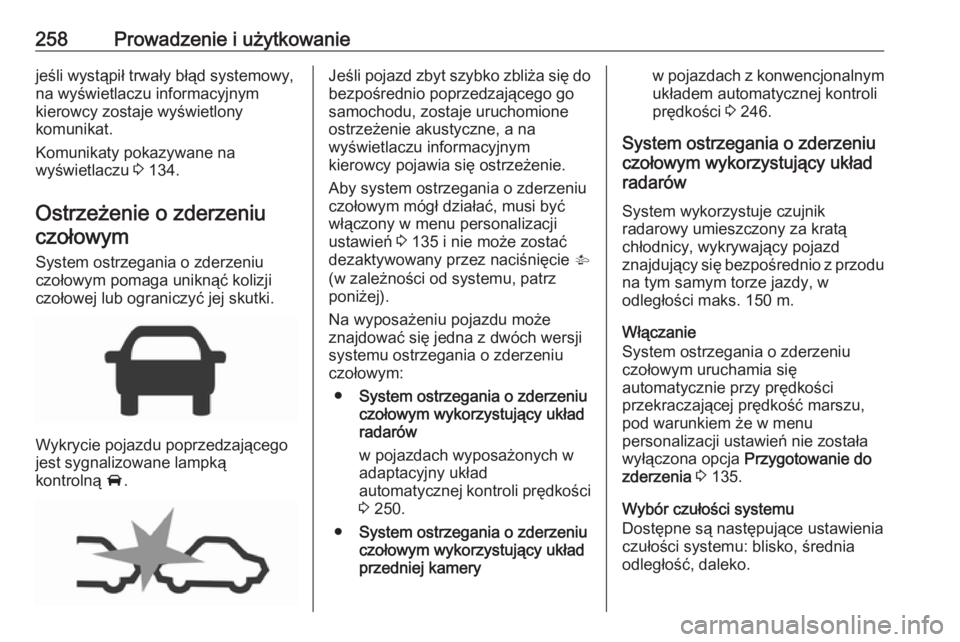

258Prowadzenie i użytkowaniejeśli wystąpił trwały błąd systemowy,
na wyświetlaczu informacyjnym
kierowcy zostaje wyświetlony
komunikat.
Komunikaty pokazywane na
wyświetlaczu 3 134.
Ostrzeżenie o zderzeniu czołowym
System ostrzegania o zderzeniuczołowym pomaga uniknąć kolizji
czołowej lub ograniczyć jej skutki.
Wykrycie pojazdu poprzedzającego
jest sygnalizowane lampką
kontrolną A.
Jeśli pojazd zbyt szybko zbliża się do
bezpośrednio poprzedzającego go
samochodu, zostaje uruchomione
ostrzeżenie akustyczne, a na
wyświetlaczu informacyjnym
kierowcy pojawia się ostrzeżenie.
Aby system ostrzegania o zderzeniu
czołowym mógł działać, musi być
włączony w menu personalizacji
ustawień 3 135 i nie może zostać
dezaktywowany przez naciśnięcie V
(w zależności od systemu, patrz
poniżej).
Na wyposażeniu pojazdu może
znajdować się jedna z dwóch wersji
systemu ostrzegania o zderzeniu
czołowym:
● System ostrzegania o zderzeniu
czołowym wykorzystujący układ
radarów
w pojazdach wyposażonych w
adaptacyjny układ
automatycznej kontroli prędkości
3 250.
● System ostrzegania o zderzeniu
czołowym wykorzystujący układ
przedniej kameryw pojazdach z konwencjonalnym układem automatycznej kontroli
prędkości 3 246.
System ostrzegania o zderzeniu
czołowym wykorzystujący układ
radarów
System wykorzystuje czujnik
radarowy umieszczony za kratą
chłodnicy, wykrywający pojazd
znajdujący się bezpośrednio z przodu na tym samym torze jazdy, w
odległości maks. 150 m.
Włączanie
System ostrzegania o zderzeniu
czołowym uruchamia się
automatycznie przy prędkości
przekraczającej prędkość marszu,
pod warunkiem że w menu
personalizacji ustawień nie została
wyłączona opcja Przygotowanie do
zderzenia 3 135.
Wybór czułości systemu
Dostępne są następujące ustawienia czułości systemu: blisko, średnia
odległość, daleko.
