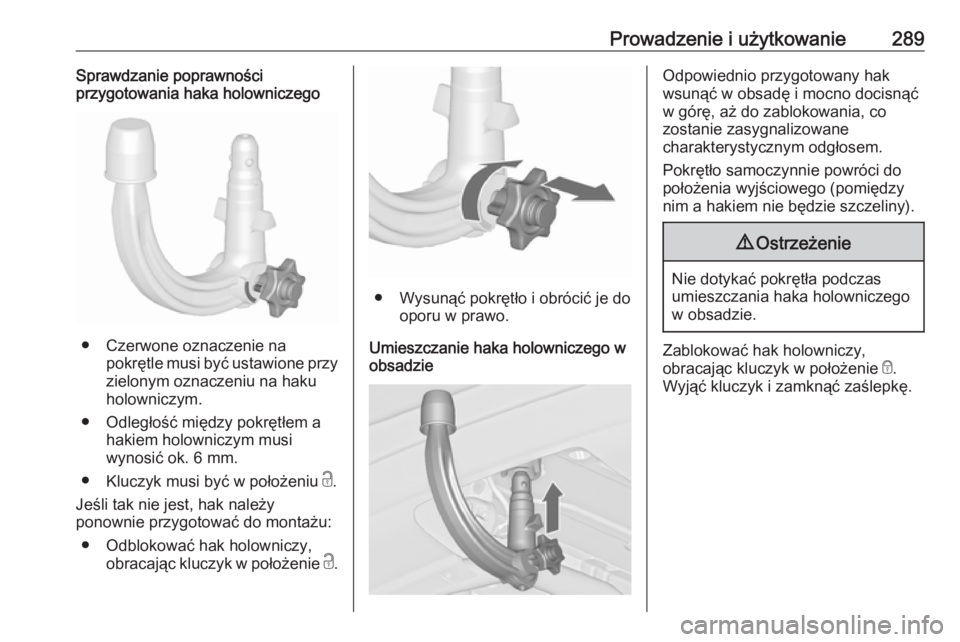

Prowadzenie i użytkowanie289Sprawdzanie poprawności
przygotowania haka holowniczego
● Czerwone oznaczenie na
pokrętle musi być ustawione przy
zielonym oznaczeniu na haku holowniczym.
● Odległość między pokrętłem a hakiem holowniczym musi
wynosić ok. 6 mm.
● Kluczyk musi być w położeniu c.
Jeśli tak nie jest, hak należy
ponownie przygotować do montażu:
● Odblokować hak holowniczy, obracając kluczyk w położenie c.
● Wysunąć pokrętło i obrócić je do
oporu w prawo.
Umieszczanie haka holowniczego w
obsadzie
Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).9 Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w położenie e.
Wyjąć kluczyk i zamknąć zaślepkę.

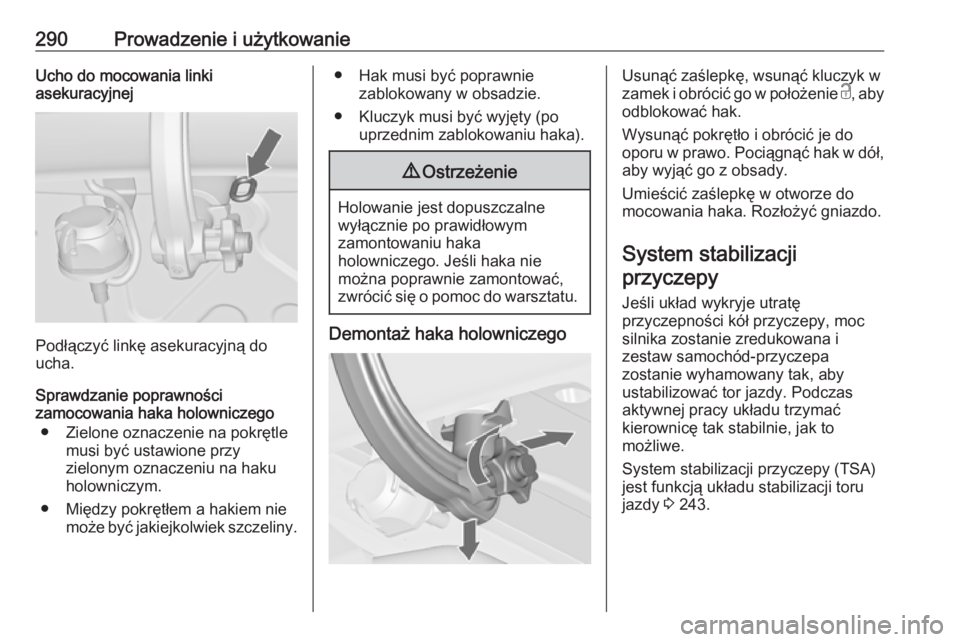

290Prowadzenie i użytkowanieUcho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
Sprawdzanie poprawności
zamocowania haka holowniczego
● Zielone oznaczenie na pokrętle musi być ustawione przy
zielonym oznaczeniu na haku
holowniczym.
● Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny.
● Hak musi być poprawnie
zablokowany w obsadzie.
● Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować,
zwrócić się o pomoc do warsztatu.
Demontaż haka holowniczego
Usunąć zaślepkę, wsunąć kluczyk w
zamek i obrócić go w położenie c, aby
odblokować hak.
Wysunąć pokrętło i obrócić je do
oporu w prawo. Pociągnąć hak w dół,
aby wyjąć go z obsady.
Umieścić zaślepkę w otworze do
mocowania haka. Rozłożyć gniazdo.
System stabilizacji przyczepy
Jeśli układ wykryje utratę
przyczepności kół przyczepy, moc
silnika zostanie zredukowana i
zestaw samochód-przyczepa
zostanie wyhamowany tak, aby
ustabilizować tor jazdy. Podczas aktywnej pracy układu trzymać
kierownicę tak stabilnie, jak to
możliwe.
System stabilizacji przyczepy (TSA)
jest funkcją układu stabilizacji toru
jazdy 3 243.

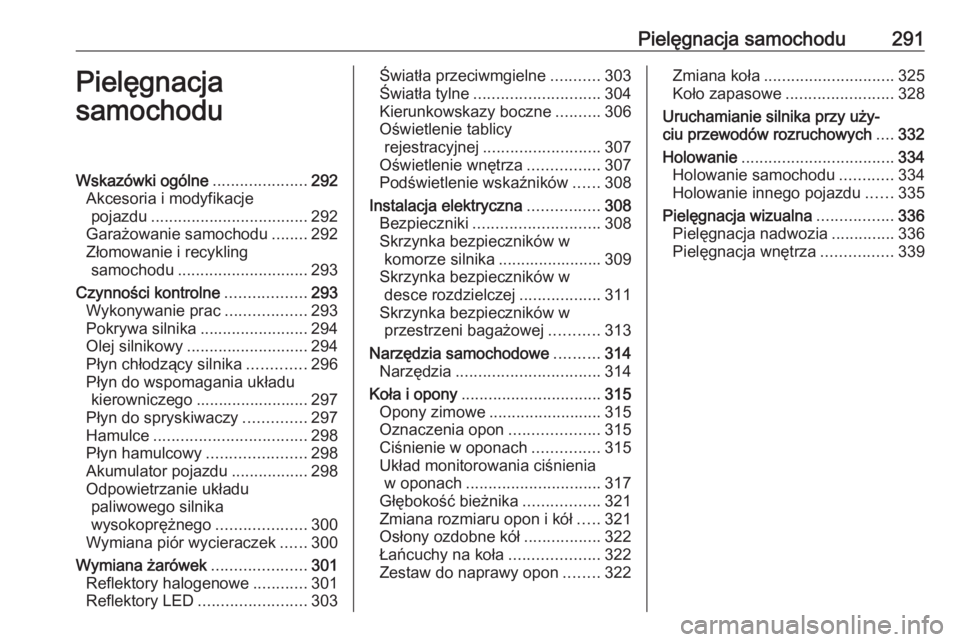

Pielęgnacja samochodu291Pielęgnacja
samochoduWskazówki ogólne .....................292
Akcesoria i modyfikacje pojazdu ................................... 292
Garażowanie samochodu ........292
Złomowanie i recykling samochodu ............................. 293
Czynności kontrolne ..................293
Wykonywanie prac ..................293
Pokrywa silnika ........................294
Olej silnikowy ........................... 294
Płyn chłodzący silnika .............296
Płyn do wspomagania układu kierowniczego ......................... 297
Płyn do spryskiwaczy ..............297
Hamulce .................................. 298
Płyn hamulcowy ......................298
Akumulator pojazdu .................298
Odpowietrzanie układu paliwowego silnika
wysokoprężnego ....................300
Wymiana piór wycieraczek ......300
Wymiana żarówek .....................301
Reflektory halogenowe ............301
Reflektory LED ........................ 303Światła przeciwmgielne ...........303
Światła tylne ............................ 304
Kierunkowskazy boczne ..........306
Oświetlenie tablicy rejestracyjnej .......................... 307
Oświetlenie wnętrza ................307
Podświetlenie wskaźników ......308
Instalacja elektryczna ................308
Bezpieczniki ............................ 308
Skrzynka bezpieczników w komorze silnika ....................... 309
Skrzynka bezpieczników w
desce rozdzielczej ..................311
Skrzynka bezpieczników w przestrzeni bagażowej ...........313
Narzędzia samochodowe ..........314
Narzędzia ................................ 314
Koła i opony ............................... 315
Opony zimowe ......................... 315
Oznaczenia opon ....................315
Ciśnienie w oponach ...............315
Układ monitorowania ciśnienia w oponach .............................. 317
Głębokość bieżnika .................321
Zmiana rozmiaru opon i kół .....321
Osłony ozdobne kół .................322
Łańcuchy na koła ....................322
Zestaw do naprawy opon ........322Zmiana koła ............................. 325
Koło zapasowe ........................ 328
Uruchamianie silnika przy uży‐
ciu przewodów rozruchowych ....332
Holowanie .................................. 334
Holowanie samochodu ............334
Holowanie innego pojazdu ......335
Pielęgnacja wizualna .................336
Pielęgnacja nadwozia ..............336
Pielęgnacja wnętrza ................339

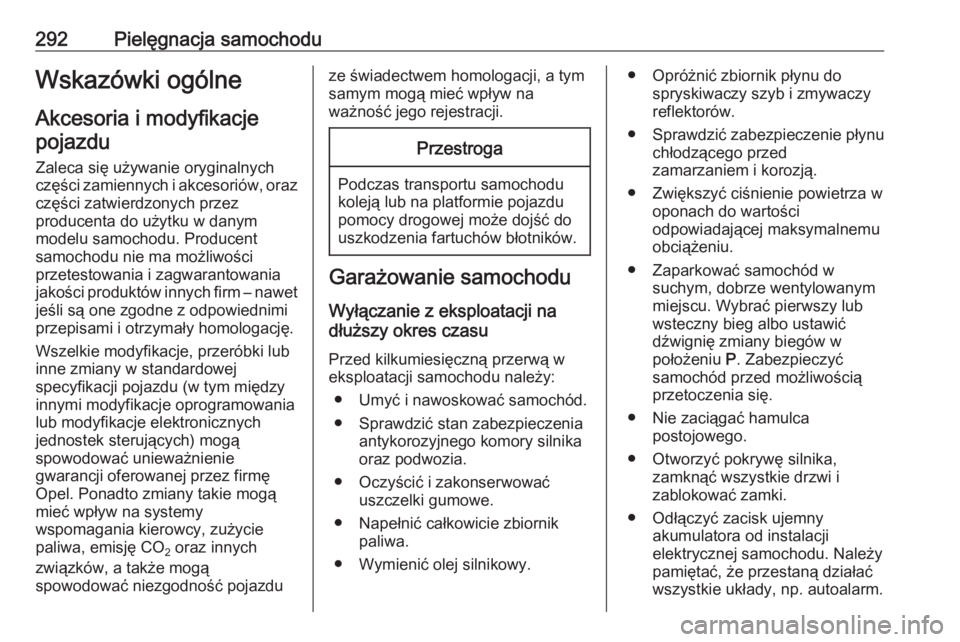

292Pielęgnacja samochoduWskazówki ogólne
Akcesoria i modyfikacje pojazdu
Zaleca się używanie oryginalnych części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Wszelkie modyfikacje, przeróbki lubinne zmiany w standardowej
specyfikacji pojazdu (w tym między
innymi modyfikacje oprogramowania
lub modyfikacje elektronicznych
jednostek sterujących) mogą
spowodować unieważnienie
gwarancji oferowanej przez firmę
Opel. Ponadto zmiany takie mogą mieć wpływ na systemy
wspomagania kierowcy, zużycie
paliwa, emisję CO 2 oraz innych
związków, a także mogą
spowodować niezgodność pojazduze świadectwem homologacji, a tym
samym mogą mieć wpływ na
ważność jego rejestracji.Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu
Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
● Umyć i nawoskować samochód.
● Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
● Oczyścić i zakonserwować uszczelki gumowe.
● Napełnić całkowicie zbiornik paliwa.
● Wymienić olej silnikowy.
● Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić zabezpieczenie płynu chłodzącego przed
zamarzaniem i korozją.
● Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.
● Zaparkować samochód w suchym, dobrze wentylowanym
miejscu. Wybrać pierwszy lub
wsteczny bieg albo ustawić
dźwignię zmiany biegów w
położeniu P. Zabezpieczyć
samochód przed możliwością
przetoczenia się.
● Nie zaciągać hamulca postojowego.
● Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
● Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu. Należy
pamiętać, że przestaną działać
wszystkie układy, np. autoalarm.

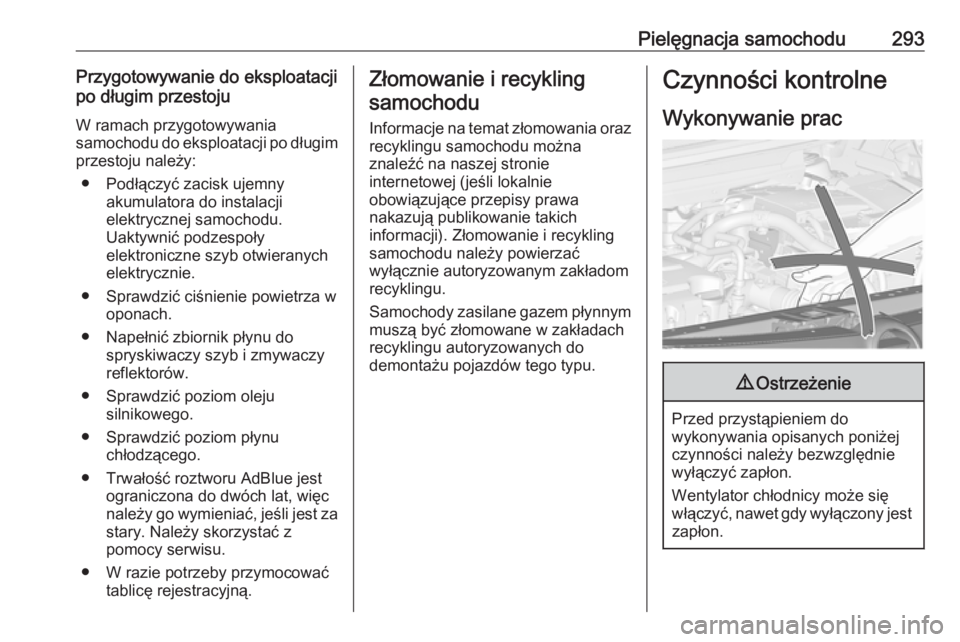

Pielęgnacja samochodu293Przygotowywanie do eksploatacji
po długim przestoju
W ramach przygotowywania
samochodu do eksploatacji po długim przestoju należy:
● Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.
Uaktywnić podzespoły
elektroniczne szyb otwieranych
elektrycznie.
● Sprawdzić ciśnienie powietrza w oponach.
● Napełnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić poziom oleju silnikowego.
● Sprawdzić poziom płynu chłodzącego.
● Trwałość roztworu AdBlue jest ograniczona do dwóch lat, więc
należy go wymieniać, jeśli jest za
stary. Należy skorzystać z
pomocy serwisu.
● W razie potrzeby przymocować tablicę rejestracyjną.Złomowanie i recykling
samochodu
Informacje na temat złomowania oraz
recyklingu samochodu można
znaleźć na naszej stronie
internetowej (jeśli lokalnie
obowiązujące przepisy prawa
nakazują publikowanie takich
informacji). Złomowanie i recykling
samochodu należy powierzać
wyłącznie autoryzowanym zakładom
recyklingu.
Samochody zasilane gazem płynnym muszą być złomowane w zakładach
recyklingu autoryzowanych do
demontażu pojazdów tego typu.Czynności kontrolne
Wykonywanie prac9 Ostrzeżenie
Przed przystąpieniem do
wykonywania opisanych poniżej
czynności należy bezwzględnie
wyłączyć zapłon.
Wentylator chłodnicy może się
włączyć, nawet gdy wyłączony jest zapłon.

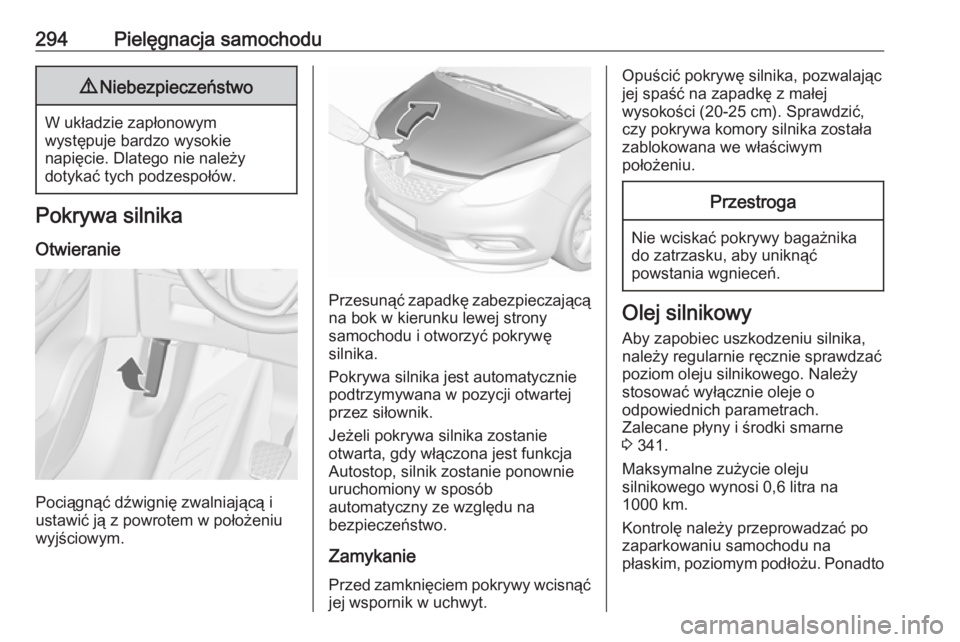

294Pielęgnacja samochodu9Niebezpieczeństwo
W układzie zapłonowym
występuje bardzo wysokie
napięcie. Dlatego nie należy
dotykać tych podzespołów.
Pokrywa silnika
Otwieranie
Pociągnąć dźwignię zwalniającą i
ustawić ją z powrotem w położeniu
wyjściowym.
Przesunąć zapadkę zabezpieczającą na bok w kierunku lewej strony
samochodu i otworzyć pokrywę
silnika.
Pokrywa silnika jest automatycznie
podtrzymywana w pozycji otwartej
przez siłownik.
Jeżeli pokrywa silnika zostanie
otwarta, gdy włączona jest funkcja
Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny ze względu na
bezpieczeństwo.
Zamykanie Przed zamknięciem pokrywy wcisnąćjej wspornik w uchwyt.
Opuścić pokrywę silnika, pozwalając
jej spaść na zapadkę z małej
wysokości (20-25 cm). Sprawdzić, czy pokrywa komory silnika zostałazablokowana we właściwym
położeniu.Przestroga
Nie wciskać pokrywy bagażnika
do zatrzasku, aby uniknąć
powstania wgnieceń.
Olej silnikowy
Aby zapobiec uszkodzeniu silnika,
należy regularnie ręcznie sprawdzać
poziom oleju silnikowego. Należy
stosować wyłącznie oleje o
odpowiednich parametrach.
Zalecane płyny i środki smarne
3 341.
Maksymalne zużycie oleju
silnikowego wynosi 0,6 litra na
1000 km.
Kontrolę należy przeprowadzać po
zaparkowaniu samochodu na
płaskim, poziomym podłożu. Ponadto

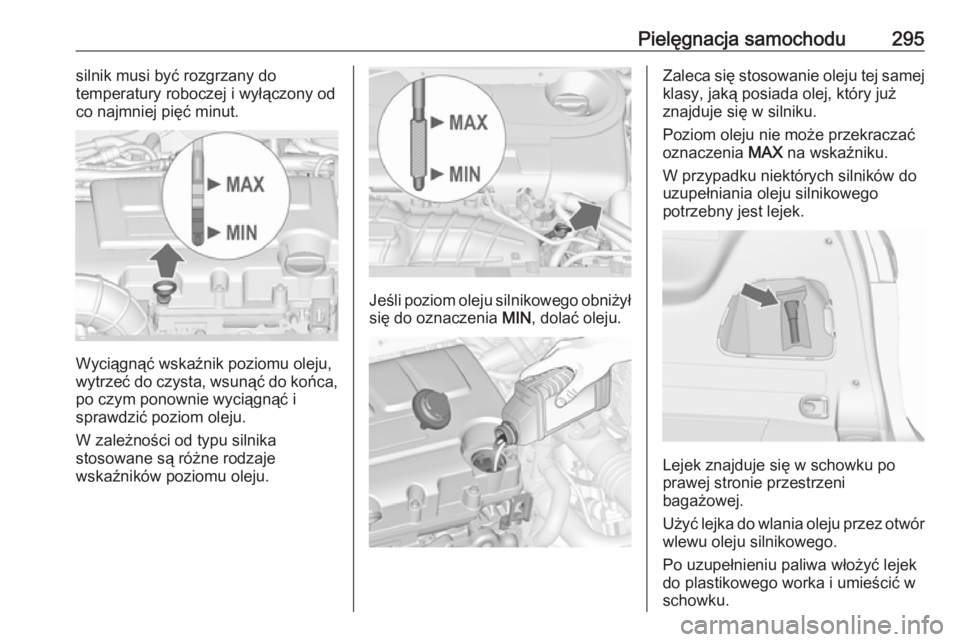

Pielęgnacja samochodu295silnik musi być rozgrzany do
temperatury roboczej i wyłączony od co najmniej pięć minut.
Wyciągnąć wskaźnik poziomu oleju,
wytrzeć do czysta, wsunąć do końca, po czym ponownie wyciągnąć i
sprawdzić poziom oleju.
W zależności od typu silnika
stosowane są różne rodzaje
wskaźników poziomu oleju.
Jeśli poziom oleju silnikowego obniżył
się do oznaczenia MIN, dolać oleju.
Zaleca się stosowanie oleju tej samej
klasy, jaką posiada olej, który już
znajduje się w silniku.
Poziom oleju nie może przekraczać
oznaczenia MAX na wskaźniku.
W przypadku niektórych silników do uzupełniania oleju silnikowego
potrzebny jest lejek.
Lejek znajduje się w schowku po
prawej stronie przestrzeni
bagażowej.
Użyć lejka do wlania oleju przez otwór wlewu oleju silnikowego.
Po uzupełnieniu paliwa włożyć lejek
do plastikowego worka i umieścić w
schowku.

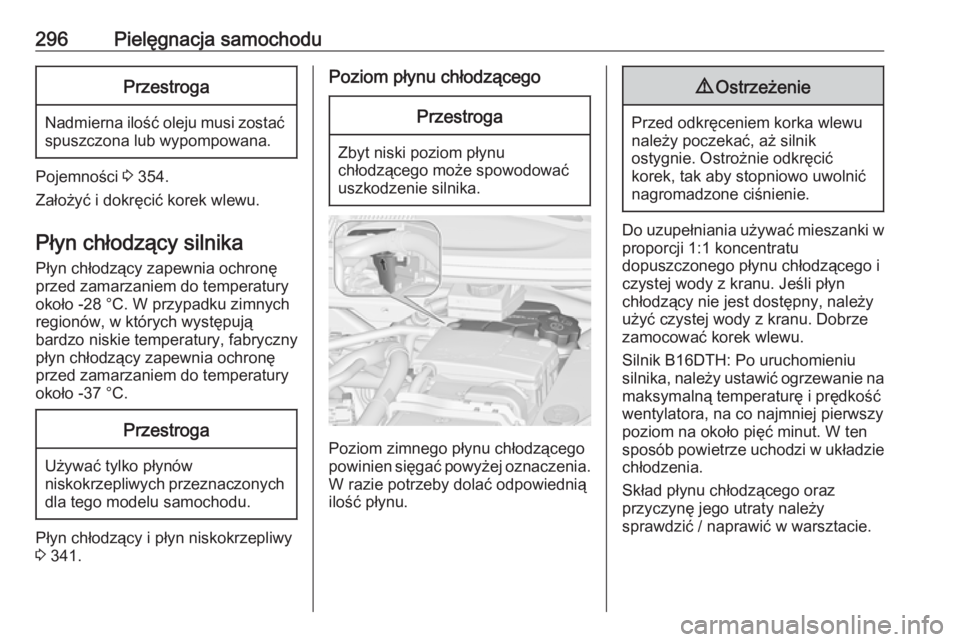

296Pielęgnacja samochoduPrzestroga
Nadmierna ilość oleju musi zostać
spuszczona lub wypompowana.
Pojemności 3 354.
Założyć i dokręcić korek wlewu.
Płyn chłodzący silnika
Płyn chłodzący zapewnia ochronę
przed zamarzaniem do temperatury
około -28 °C. W przypadku zimnych
regionów, w których występują
bardzo niskie temperatury, fabryczny
płyn chłodzący zapewnia ochronę
przed zamarzaniem do temperatury
około -37 °C.
Przestroga
Używać tylko płynów
niskokrzepliwych przeznaczonych dla tego modelu samochodu.
Płyn chłodzący i płyn niskokrzepliwy
3 341.
Poziom płynu chłodzącegoPrzestroga
Zbyt niski poziom płynu
chłodzącego może spowodować
uszkodzenie silnika.
Poziom zimnego płynu chłodzącego
powinien sięgać powyżej oznaczenia.
W razie potrzeby dolać odpowiednią
ilość płynu.
9 Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Do uzupełniania używać mieszanki w proporcji 1:1 koncentratu
dopuszczonego płynu chłodzącego i
czystej wody z kranu. Jeśli płyn
chłodzący nie jest dostępny, należy
użyć czystej wody z kranu. Dobrze zamocować korek wlewu.
Silnik B16DTH: Po uruchomieniu
silnika, należy ustawić ogrzewanie na maksymalną temperaturę i prędkość
wentylatora, na co najmniej pierwszy
poziom na około pięć minut. W ten
sposób powietrze uchodzi w układzie
chłodzenia.
Skład płynu chłodzącego oraz
przyczynę jego utraty należy
sprawdzić / naprawić w warsztacie.

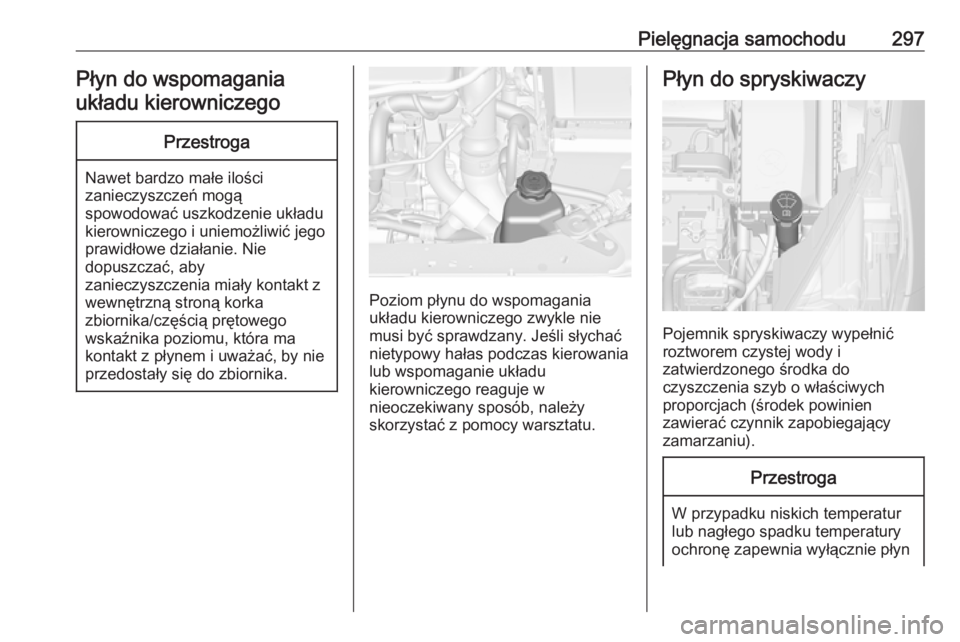

Pielęgnacja samochodu297Płyn do wspomagania
układu kierowniczegoPrzestroga
Nawet bardzo małe ilości
zanieczyszczeń mogą
spowodować uszkodzenie układu
kierowniczego i uniemożliwić jego
prawidłowe działanie. Nie
dopuszczać, aby
zanieczyszczenia miały kontakt z
wewnętrzną stroną korka
zbiornika/częścią prętowego
wskaźnika poziomu, która ma
kontakt z płynem i uważać, by nie
przedostały się do zbiornika.
Poziom płynu do wspomagania
układu kierowniczego zwykle nie
musi być sprawdzany. Jeśli słychać
nietypowy hałas podczas kierowania
lub wspomaganie układu
kierowniczego reaguje w
nieoczekiwany sposób, należy
skorzystać z pomocy warsztatu.
Płyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i
zatwierdzonego środka do
czyszczenia szyb o właściwych
proporcjach (środek powinien
zawierać czynnik zapobiegający
zamarzaniu).
Przestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn

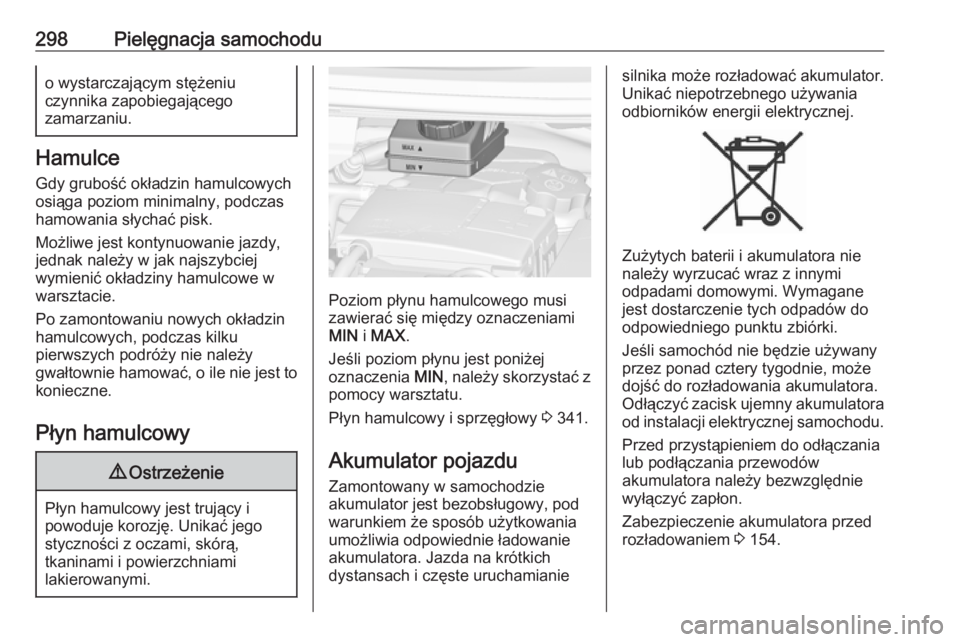

298Pielęgnacja samochoduo wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.
Hamulce
Gdy grubość okładzin hamulcowych
osiąga poziom minimalny, podczas
hamowania słychać pisk.
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to
konieczne.
Płyn hamulcowy
9 Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Poziom płynu hamulcowego musi zawierać się między oznaczeniami
MIN i MAX .
Jeśli poziom płynu jest poniżej
oznaczenia MIN, należy skorzystać z
pomocy warsztatu.
Płyn hamulcowy i sprzęgłowy 3 341.
Akumulator pojazdu
Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator.
Unikać niepotrzebnego używania
odbiorników energii elektrycznej.
Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może dojść do rozładowania akumulatora.Odłączyć zacisk ujemny akumulatora od instalacji elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Zabezpieczenie akumulatora przed rozładowaniem 3 154.
