Pielęgnacja samochodu339Tylny system transportowyPrzynajmniej raz do roku należy
wyczyścić tylny system transportowy
strumieniem pary lub myjką
wysokociśnieniową.
Gdy tylny system transportowy nie
jest regularnie używany, należy go co
pewien czas rozkładać, zwłaszcza
zimą.
Przysłona układu wlotu powietrza Przysłonę wlotu powietrza w
przednim zderzaku należy co pewien
czas czyścić, aby zapewnić jej
prawidłowe działanie.
Pielęgnacja wnętrza
Wnętrze samochodu i tapicerka Wnętrze samochodu, łącznie z
przednią częścią deski rozdzielczej i
elementami jej poszycia, należy
czyścić suchą ściereczką lub
specjalnym środkiem do czyszczenia
wnętrza.Tapicerkę skórzaną czyścić z
użyciem czystej wody i miękkiej
ściereczki. W przypadku silnego
zabrudzenia użyć środka do
czyszczenia skóry.
Zestaw wskaźników i wyświetlacze
powinny być czyszczone tylko
miękką, wilgotną ściereczką. W razie
potrzeby użyć rozcieńczonego
wodnego roztworu mydła.
Tapicerkę z tkaniny najlepiej czyścić
odkurzaczem i szczotką. Plamy
należy usuwać za pomocą środka do
czyszczenia tapicerki.
Materiały tekstylne mogą nie być
odporne na odbarwienia. W
rezultacie może dojść do widocznych przebarwień, zwłaszcza w przypadku
jasnej tapicerki. Zmywalne plamy i
odbarwienia należy usuwać
natychmiast po zauważeniu.
Do czyszczenia pasów
bezpieczeństwa należy użyć letniej
wody lub środka do czyszczenia
wnętrza.Przestroga
Niezapięte rzepy w ubraniu mogą
spowodować uszkodzenie
tapicerki foteli.
To samo dotyczy ubrań z
wszytymi ostrymi elementami, jak
np. zamki błyskawiczne, paski lub
ćwieki.
Elementy z tworzywa sztucznego
i gumy
Do czyszczenia elementów z
tworzywa sztucznego i gumy można
użyć środków do czyszczenia
nadwozia. W razie potrzeby użyć
środka do czyszczenia wnętrza.
Zabronione jest używanie
jakichkolwiek innych substancji
czyszczących, a zwłaszcza
rozpuszczalników lub benzyny. Nie
używać myjki wysokociśnieniowej.

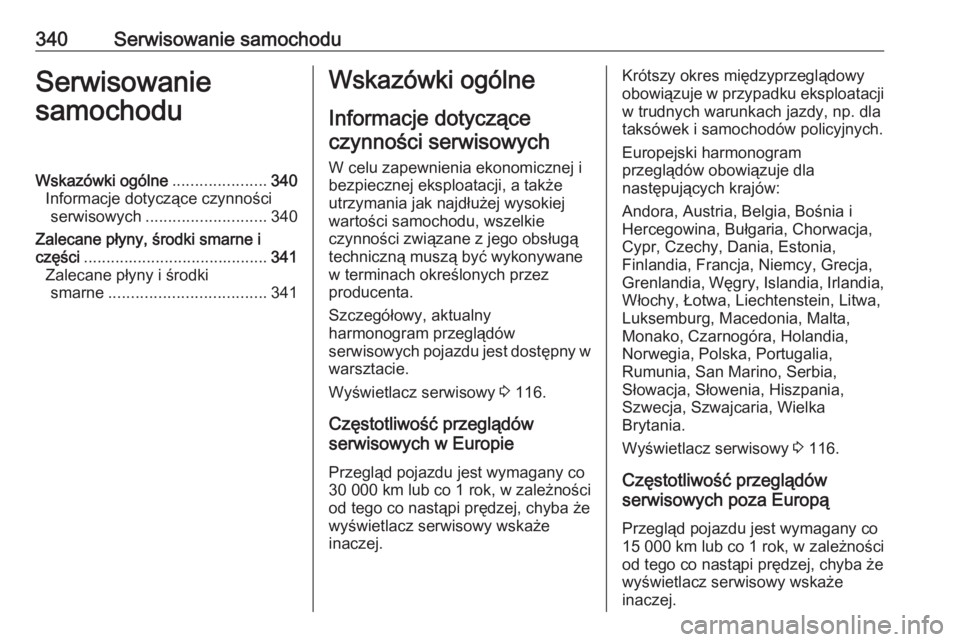

340Serwisowanie samochoduSerwisowanie
samochoduWskazówki ogólne .....................340
Informacje dotyczące czynności serwisowych ........................... 340
Zalecane płyny, środki smarne i
części ......................................... 341
Zalecane płyny i środki smarne ................................... 341Wskazówki ogólne
Informacje dotycząceczynności serwisowych
W celu zapewnienia ekonomicznej i
bezpiecznej eksploatacji, a także
utrzymania jak najdłużej wysokiej
wartości samochodu, wszelkie
czynności związane z jego obsługą
techniczną muszą być wykonywane
w terminach określonych przez
producenta.
Szczegółowy, aktualny
harmonogram przeglądów
serwisowych pojazdu jest dostępny w
warsztacie.
Wyświetlacz serwisowy 3 116.
Częstotliwość przeglądów
serwisowych w Europie
Przegląd pojazdu jest wymagany co
30 000 km lub co 1 rok, w zależności
od tego co nastąpi prędzej, chyba że
wyświetlacz serwisowy wskaże
inaczej.Krótszy okres międzyprzeglądowy obowiązuje w przypadku eksploatacji
w trudnych warunkach jazdy, np. dla
taksówek i samochodów policyjnych.
Europejski harmonogram
przeglądów obowiązuje dla
następujących krajów:
Andora, Austria, Belgia, Bośnia i
Hercegowina, Bułgaria, Chorwacja,
Cypr, Czechy, Dania, Estonia,
Finlandia, Francja, Niemcy, Grecja, Grenlandia, Węgry, Islandia, Irlandia, Włochy, Łotwa, Liechtenstein, Litwa,
Luksemburg, Macedonia, Malta,
Monako, Czarnogóra, Holandia,
Norwegia, Polska, Portugalia,
Rumunia, San Marino, Serbia,
Słowacja, Słowenia, Hiszpania,
Szwecja, Szwajcaria, Wielka
Brytania.
Wyświetlacz serwisowy 3 116.
Częstotliwość przeglądów
serwisowych poza Europą
Przegląd pojazdu jest wymagany co
15 000 km lub co 1 rok, w zależności
od tego co nastąpi prędzej, chyba że
wyświetlacz serwisowy wskaże
inaczej.

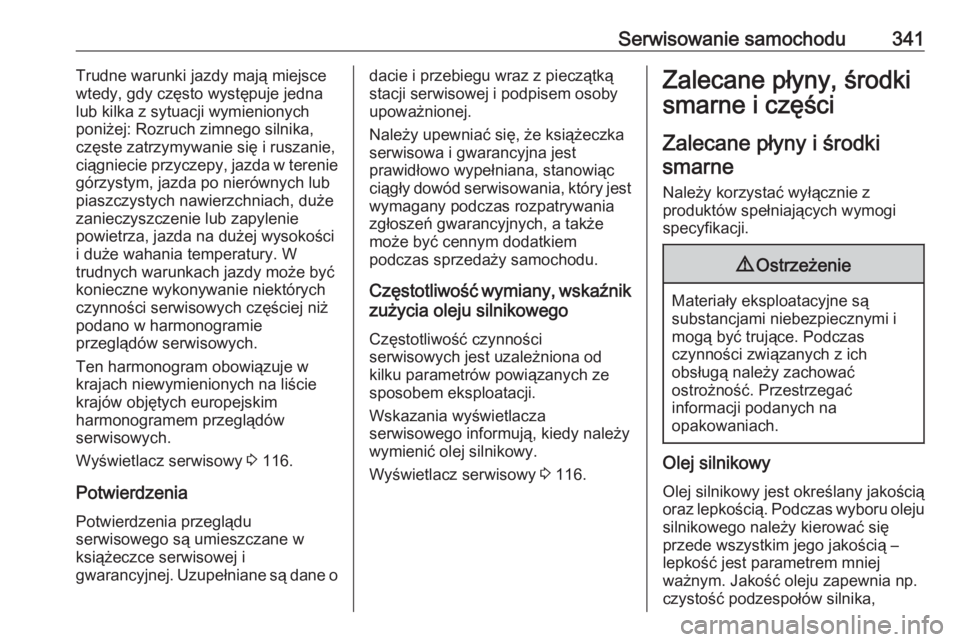

Serwisowanie samochodu341Trudne warunki jazdy mają miejsce
wtedy, gdy często występuje jedna
lub kilka z sytuacji wymienionych
poniżej: Rozruch zimnego silnika, częste zatrzymywanie się i ruszanie,
ciągniecie przyczepy, jazda w terenie
górzystym, jazda po nierównych lub
piaszczystych nawierzchniach, duże
zanieczyszczenie lub zapylenie
powietrza, jazda na dużej wysokości
i duże wahania temperatury. W
trudnych warunkach jazdy może być
konieczne wykonywanie niektórych
czynności serwisowych częściej niż
podano w harmonogramie
przeglądów serwisowych.
Ten harmonogram obowiązuje w
krajach niewymienionych na liście
krajów objętych europejskim
harmonogramem przeglądów
serwisowych.
Wyświetlacz serwisowy 3 116.
Potwierdzenia
Potwierdzenia przeglądu
serwisowego są umieszczane w
książeczce serwisowej i
gwarancyjnej. Uzupełniane są dane odacie i przebiegu wraz z pieczątką
stacji serwisowej i podpisem osoby
upoważnionej.
Należy upewniać się, że książeczka
serwisowa i gwarancyjna jest
prawidłowo wypełniana, stanowiąc
ciągły dowód serwisowania, który jest wymagany podczas rozpatrywania
zgłoszeń gwarancyjnych, a także
może być cennym dodatkiem
podczas sprzedaży samochodu.
Częstotliwość wymiany, wskaźnik zużycia oleju silnikowego
Częstotliwość czynności
serwisowych jest uzależniona od
kilku parametrów powiązanych ze
sposobem eksploatacji.
Wskazania wyświetlacza
serwisowego informują, kiedy należy
wymienić olej silnikowy.
Wyświetlacz serwisowy 3 116.Zalecane płyny, środki
smarne i części
Zalecane płyny i środkismarne
Należy korzystać wyłącznie z
produktów spełniających wymogi
specyfikacji.9 Ostrzeżenie
Materiały eksploatacyjne są
substancjami niebezpiecznymi i mogą być trujące. Podczas
czynności związanych z ich
obsługą należy zachować
ostrożność. Przestrzegać
informacji podanych na
opakowaniach.
Olej silnikowy
Olej silnikowy jest określany jakością
oraz lepkością. Podczas wyboru oleju silnikowego należy kierować się
przede wszystkim jego jakością –
lepkość jest parametrem mniej
ważnym. Jakość oleju zapewnia np.
czystość podzespołów silnika,

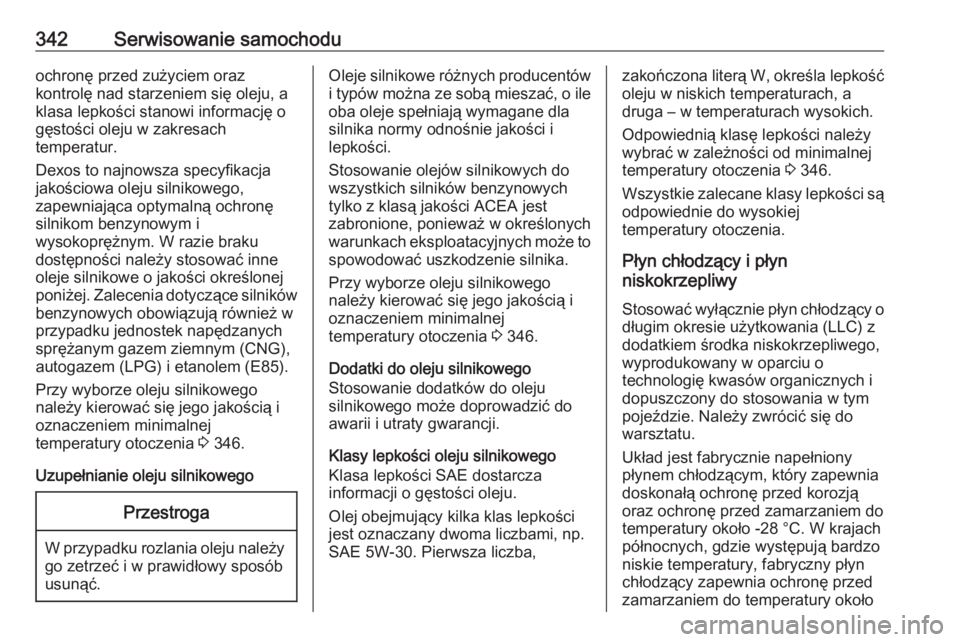

342Serwisowanie samochoduochronę przed zużyciem oraz
kontrolę nad starzeniem się oleju, a klasa lepkości stanowi informację ogęstości oleju w zakresach
temperatur.
Dexos to najnowsza specyfikacja jakościowa oleju silnikowego,
zapewniająca optymalną ochronę
silnikom benzynowym i
wysokoprężnym. W razie braku
dostępności należy stosować inne
oleje silnikowe o jakości określonej
poniżej. Zalecenia dotyczące silników benzynowych obowiązują również w
przypadku jednostek napędzanych
sprężanym gazem ziemnym (CNG),
autogazem (LPG) i etanolem (E85).
Przy wyborze oleju silnikowego
należy kierować się jego jakością i
oznaczeniem minimalnej
temperatury otoczenia 3 346.
Uzupełnianie oleju silnikowegoPrzestroga
W przypadku rozlania oleju należy go zetrzeć i w prawidłowy sposób
usunąć.
Oleje silnikowe różnych producentów i typów można ze sobą mieszać, o ile
oba oleje spełniają wymagane dla
silnika normy odnośnie jakości i
lepkości.
Stosowanie olejów silnikowych do
wszystkich silników benzynowych
tylko z klasą jakości ACEA jest
zabronione, ponieważ w określonych
warunkach eksploatacyjnych może to
spowodować uszkodzenie silnika.
Przy wyborze oleju silnikowego
należy kierować się jego jakością i
oznaczeniem minimalnej
temperatury otoczenia 3 346.
Dodatki do oleju silnikowego
Stosowanie dodatków do oleju
silnikowego może doprowadzić do
awarii i utraty gwarancji.

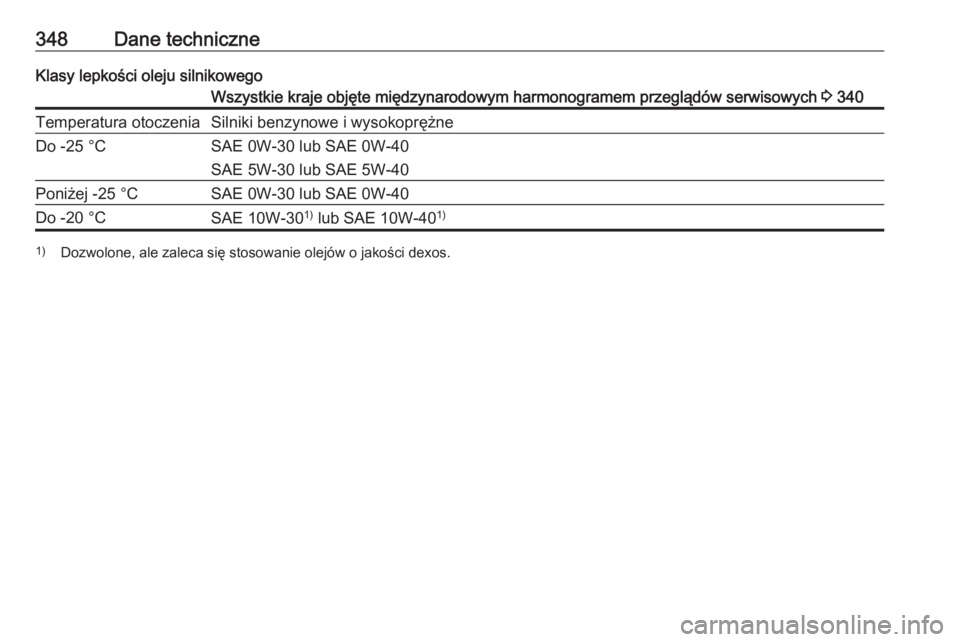

Klasy lepkości oleju silnikowego
Klasa lepkości SAE dostarcza
informacji o gęstości oleju.
Olej obejmujący kilka klas lepkości
jest oznaczany dwoma liczbami, np.
SAE 5W-30. Pierwsza liczba,zakończona literą W, określa lepkość oleju w niskich temperaturach, a
druga – w temperaturach wysokich.
Odpowiednią klasę lepkości należy
wybrać w zależności od minimalnej
temperatury otoczenia 3 346.
Wszystkie zalecane klasy lepkości są odpowiednie do wysokiej
temperatury otoczenia.
Płyn chłodzący i płyn
niskokrzepliwy
Stosować wyłącznie płyn chłodzący o
długim okresie użytkowania (LLC) z
dodatkiem środka niskokrzepliwego,
wyprodukowany w oparciu o
technologię kwasów organicznych i
dopuszczony do stosowania w tym
pojeździe. Należy zwrócić się do
warsztatu.
Układ jest fabrycznie napełniony
płynem chłodzącym, który zapewnia
doskonałą ochronę przed korozją
oraz ochronę przed zamarzaniem do
temperatury około -28 °C. W krajach
północnych, gdzie występują bardzo
niskie temperatury, fabryczny płyn
chłodzący zapewnia ochronę przed
zamarzaniem do temperatury około

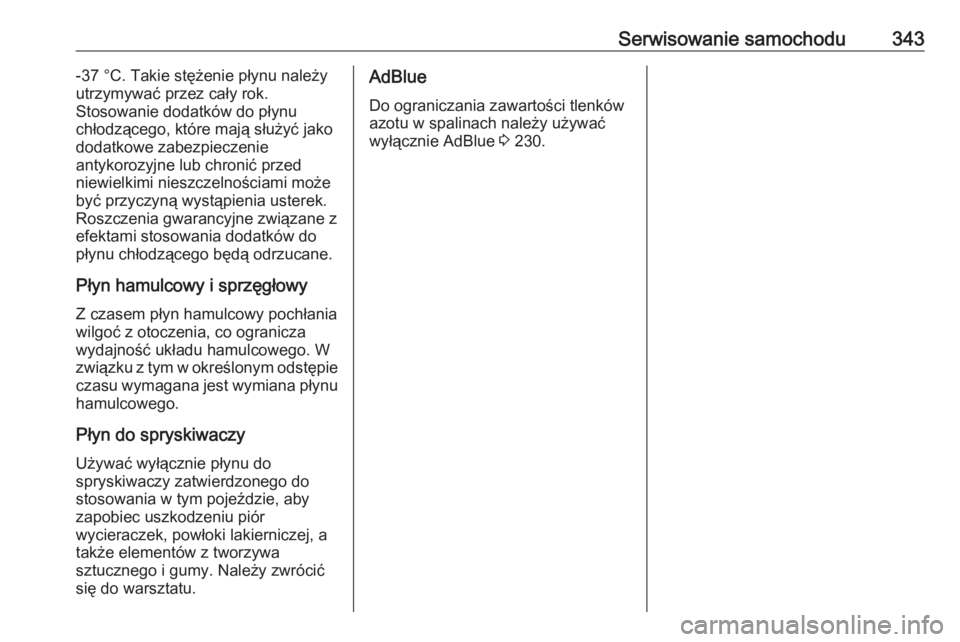

Serwisowanie samochodu343-37 °C. Takie stężenie płynu należy
utrzymywać przez cały rok.
Stosowanie dodatków do płynu
chłodzącego, które mają służyć jako
dodatkowe zabezpieczenie
antykorozyjne lub chronić przed
niewielkimi nieszczelnościami może
być przyczyną wystąpienia usterek.
Roszczenia gwarancyjne związane z
efektami stosowania dodatków do
płynu chłodzącego będą odrzucane.
Płyn hamulcowy i sprzęgłowy Z czasem płyn hamulcowy pochłania
wilgoć z otoczenia, co ogranicza
wydajność układu hamulcowego. W
związku z tym w określonym odstępie
czasu wymagana jest wymiana płynu
hamulcowego.
Płyn do spryskiwaczy
Używać wyłącznie płynu do
spryskiwaczy zatwierdzonego do
stosowania w tym pojeździe, aby
zapobiec uszkodzeniu piór
wycieraczek, powłoki lakierniczej, a
także elementów z tworzywa
sztucznego i gumy. Należy zwrócić
się do warsztatu.AdBlue
Do ograniczania zawartości tlenków
azotu w spalinach należy używać
wyłącznie AdBlue 3 230.

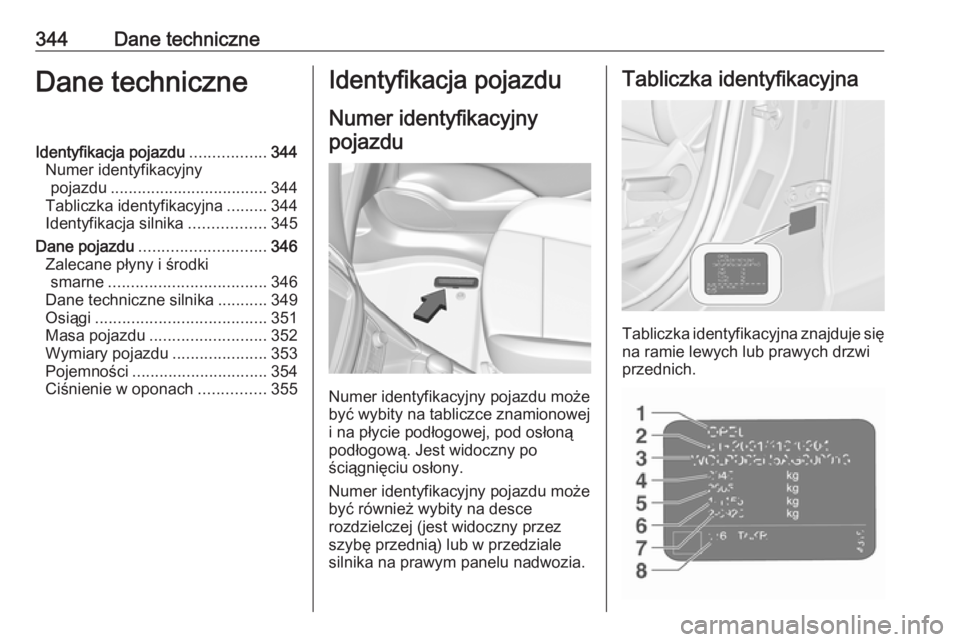

344Dane techniczneDane techniczneIdentyfikacja pojazdu.................344
Numer identyfikacyjny pojazdu ................................... 344
Tabliczka identyfikacyjna .........344
Identyfikacja silnika .................345
Dane pojazdu ............................ 346
Zalecane płyny i środki smarne ................................... 346
Dane techniczne silnika ...........349
Osiągi ...................................... 351
Masa pojazdu .......................... 352
Wymiary pojazdu .....................353
Pojemności .............................. 354
Ciśnienie w oponach ...............355Identyfikacja pojazdu
Numer identyfikacyjnypojazdu
Numer identyfikacyjny pojazdu może
być wybity na tabliczce znamionowej
i na płycie podłogowej, pod osłoną
podłogową. Jest widoczny po
ściągnięciu osłony.
Numer identyfikacyjny pojazdu może
być również wybity na desce
rozdzielczej (jest widoczny przez
szybę przednią) lub w przedziale
silnika na prawym panelu nadwozia.
Tabliczka identyfikacyjna
Tabliczka identyfikacyjna znajduje się na ramie lewych lub prawych drzwi
przednich.

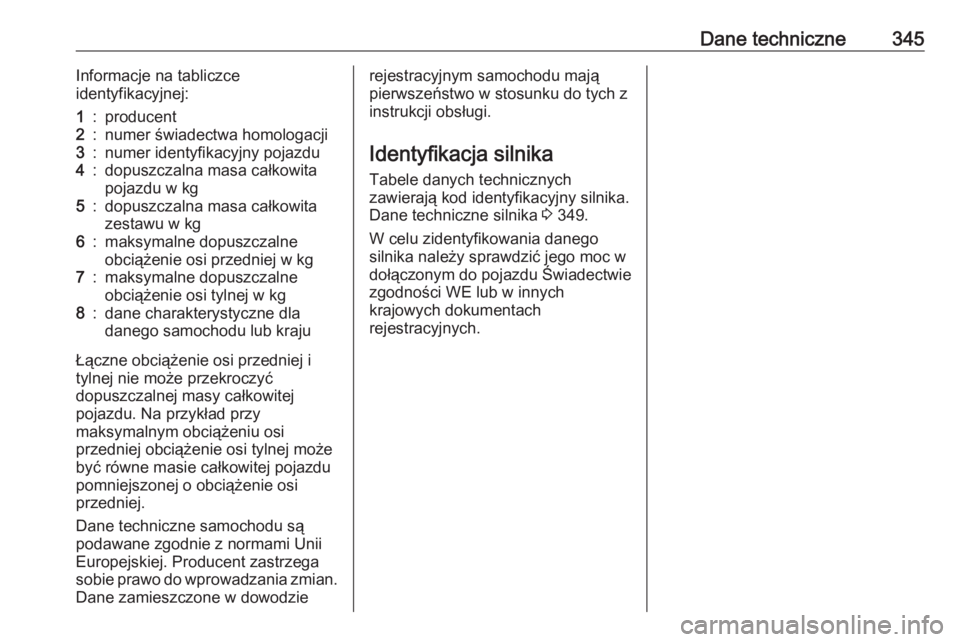

Dane techniczne345Informacje na tabliczce
identyfikacyjnej:1:producent2:numer świadectwa homologacji3:numer identyfikacyjny pojazdu4:dopuszczalna masa całkowita
pojazdu w kg5:dopuszczalna masa całkowita
zestawu w kg6:maksymalne dopuszczalne
obciążenie osi przedniej w kg7:maksymalne dopuszczalne
obciążenie osi tylnej w kg8:dane charakterystyczne dla
danego samochodu lub kraju
Łączne obciążenie osi przedniej i
tylnej nie może przekroczyć
dopuszczalnej masy całkowitej
pojazdu. Na przykład przy
maksymalnym obciążeniu osi
przedniej obciążenie osi tylnej może
być równe masie całkowitej pojazdu
pomniejszonej o obciążenie osi
przedniej.
Dane techniczne samochodu są
podawane zgodnie z normami Unii
Europejskiej. Producent zastrzega
sobie prawo do wprowadzania zmian.
Dane zamieszczone w dowodzie
rejestracyjnym samochodu mają
pierwszeństwo w stosunku do tych z
instrukcji obsługi.
Identyfikacja silnika
Tabele danych technicznych
zawierają kod identyfikacyjny silnika.
Dane techniczne silnika 3 349.
W celu zidentyfikowania danego
silnika należy sprawdzić jego moc w
dołączonym do pojazdu Świadectwie
zgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.

346Dane techniczneDane pojazduZalecane płyny i środki smarne
Harmonogram przeglądów serwisowych w Europie Wymagana jakość oleju silnikowegoWszystkie kraje europejskie objęte europejskim harmonogramem przeglądów serwisowych 3 340Jakość oleju
silnikowegoSilnik benzynowy
B14NETInne silniki benzynowe
(w tym napędzane CNG, LPG, E85)Silniki wysokoprężnedexos1 Gen2✔––dexos2–✔✔
Wszystkie silniki z wyjątkiem B14NET: Jeśli oleje spełniające wymagania specyfikacji jakościowej Dexos nie są dostępne,
w okresie między wymianami oleju nie można jeden raz użyć maks. jednego litra oleju silnikowego klasy ACEA C3.
Klasy lepkości oleju silnikowego
Wszystkie kraje europejskie objęte europejskim harmonogramem przeglądów serwisowych 3 340Temperatura
otoczeniaSilniki benzynowe i wysokoprężneDo -25 °CSAE 0W-30 lub SAE 0W-40
SAE 5W-30 lub SAE 5W-40Poniżej -25 °CSAE 0W-30 lub SAE 0W-40

Dane techniczne347Harmonogram przeglądów serwisowych poza EuropąWymagana jakość oleju silnikowegoWszystkie kraje objęte międzynarodowym harmonogramem przeglądów serwisowych 3 340Jakość oleju silnikowegoSilnik benzynowy
B14NETInne silniki benzynowe
(w tym napędzane CNG, LPG, E85)Silniki wysokoprężnedexos1 Gen2✔––dexos2–✔✔
Jeśli oleje spełniające wymagania specyfikacji jakościowej Dexos nie są dostępne, można użyć jednego z olejów o klasach wymienionych poniżej:
Wszystkie kraje objęte międzynarodowym harmonogramem przeglądów serwisowych 3 340Jakość oleju
silnikowegoSilnik benzynowy
B14NETInne silniki benzynowe
(w tym napędzane CNG, LPG, E85)Silniki wysokoprężneACEA A3/B4–✔✔ACEA C3–✔✔

348Dane techniczneKlasy lepkości oleju silnikowegoWszystkie kraje objęte międzynarodowym harmonogramem przeglądów serwisowych 3 340Temperatura otoczeniaSilniki benzynowe i wysokoprężneDo -25 °CSAE 0W-30 lub SAE 0W-40
SAE 5W-30 lub SAE 5W-40Poniżej -25 °CSAE 0W-30 lub SAE 0W-40Do -20 °CSAE 10W-30 1)
lub SAE 10W-40 1)1)
Dozwolone, ale zaleca się stosowanie olejów o jakości dexos.
