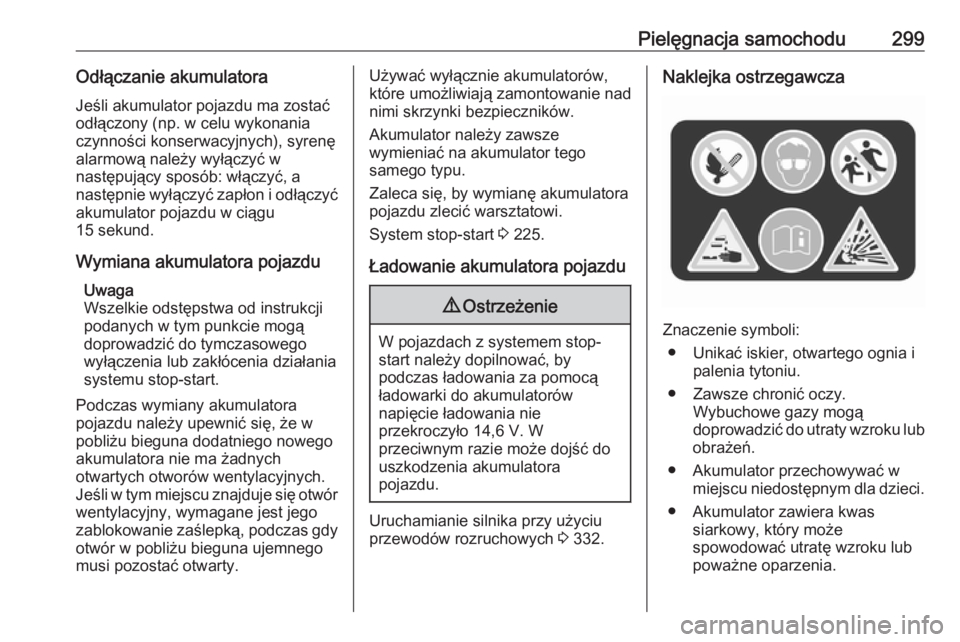

Pielęgnacja samochodu299Odłączanie akumulatora
Jeśli akumulator pojazdu ma zostać
odłączony (np. w celu wykonania
czynności konserwacyjnych), syrenę
alarmową należy wyłączyć w
następujący sposób: włączyć, a
następnie wyłączyć zapłon i odłączyć akumulator pojazdu w ciągu
15 sekund.
Wymiana akumulatora pojazdu Uwaga
Wszelkie odstępstwa od instrukcji
podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia lub zakłócenia działania
systemu stop-start.
Podczas wymiany akumulatora
pojazdu należy upewnić się, że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnych
otwartych otworów wentylacyjnych.
Jeśli w tym miejscu znajduje się otwór wentylacyjny, wymagane jest jego
zablokowanie zaślepką, podczas gdy
otwór w pobliżu bieguna ujemnego
musi pozostać otwarty.Używać wyłącznie akumulatorów,
które umożliwiają zamontowanie nad
nimi skrzynki bezpieczników.
Akumulator należy zawsze
wymieniać na akumulator tego
samego typu.
Zaleca się, by wymianę akumulatora
pojazdu zlecić warsztatowi.
System stop-start 3 225.
Ładowanie akumulatora pojazdu9 Ostrzeżenie
W pojazdach z systemem stop-
start należy dopilnować, by
podczas ładowania za pomocą ładowarki do akumulatorów
napięcie ładowania nie
przekroczyło 14,6 V. W
przeciwnym razie może dojść do
uszkodzenia akumulatora
pojazdu.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 332.
Naklejka ostrzegawcza
Znaczenie symboli:
● Unikać iskier, otwartego ognia i palenia tytoniu.
● Zawsze chronić oczy. Wybuchowe gazy mogą
doprowadzić do utraty wzroku lub
obrażeń.
● Akumulator przechowywać w miejscu niedostępnym dla dzieci.
● Akumulator zawiera kwas siarkowy, który może
spowodować utratę wzroku lub
poważne oparzenia.

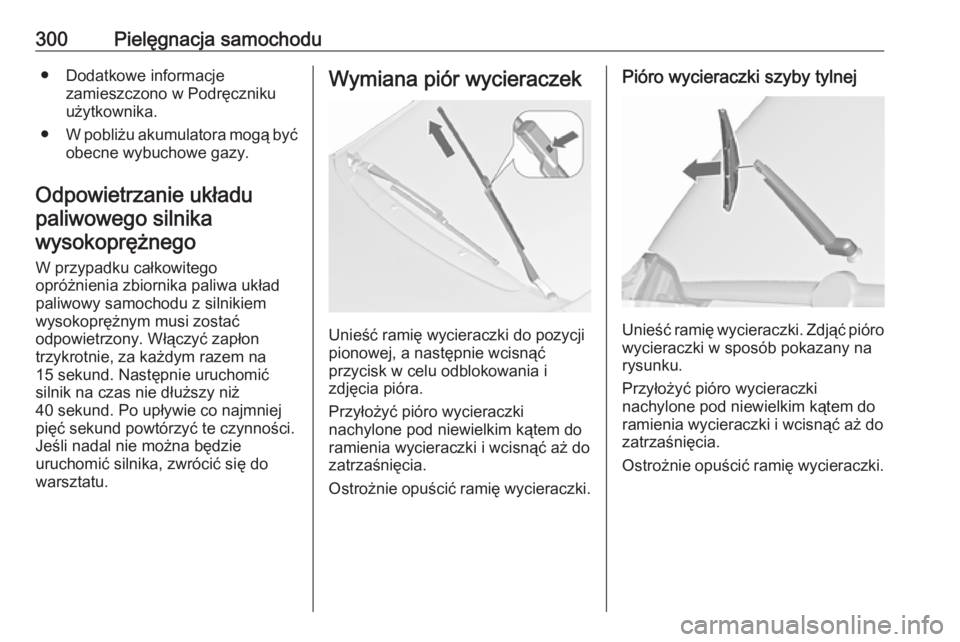

300Pielęgnacja samochodu● Dodatkowe informacjezamieszczono w Podręczniku
użytkownika.
● W pobliżu akumulatora mogą być
obecne wybuchowe gazy.
Odpowietrzanie układu paliwowego silnikawysokoprężnego
W przypadku całkowitego
opróżnienia zbiornika paliwa układ
paliwowy samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Po upływie co najmniej
pięć sekund powtórzyć te czynności.
Jeśli nadal nie można będzie
uruchomić silnika, zwrócić się do
warsztatu.Wymiana piór wycieraczek
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Pióro wycieraczki szyby tylnej
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.

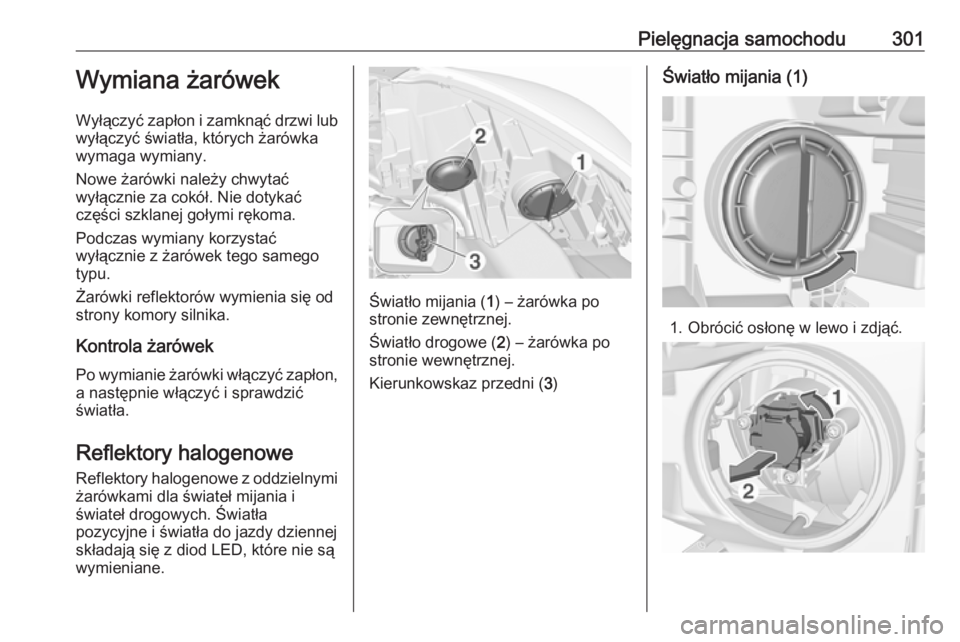

Pielęgnacja samochodu301Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub
wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek
Po wymianie żarówki włączyć zapłon, a następnie włączyć i sprawdzić
światła.
Reflektory halogenowe Reflektory halogenowe z oddzielnymiżarówkami dla świateł mijania i
świateł drogowych. Światła
pozycyjne i światła do jazdy dziennej
składają się z diod LED, które nie są
wymieniane.
Światło mijania ( 1) – żarówka po
stronie zewnętrznej.
Światło drogowe ( 2) – żarówka po
stronie wewnętrznej.
Kierunkowskaz przedni ( 3)
Światło mijania (1)
1. Obrócić osłonę w lewo i zdjąć.

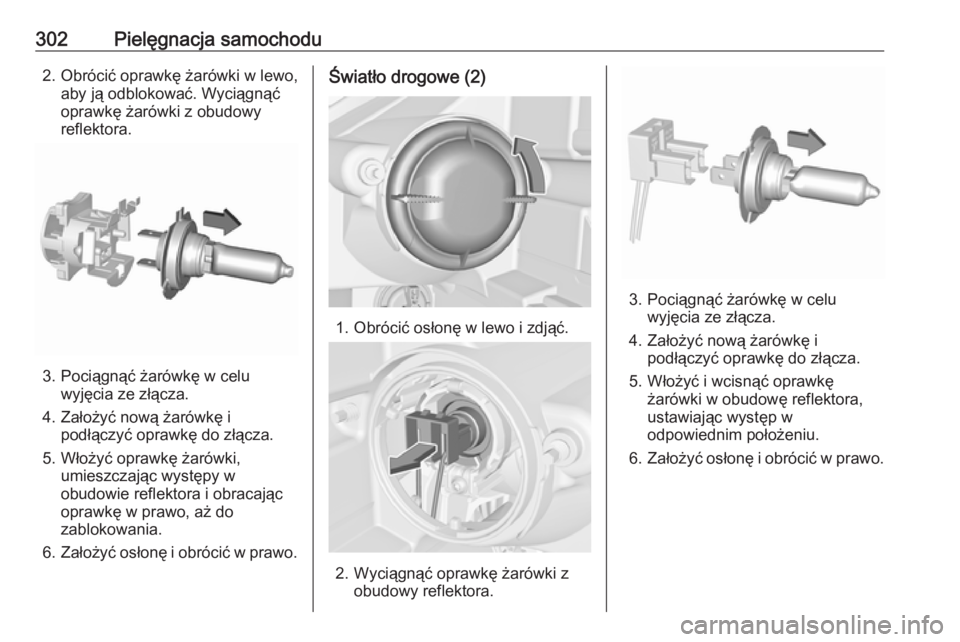

302Pielęgnacja samochodu2. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki z obudowy
reflektora.
3. Pociągnąć żarówkę w celu wyjęcia ze złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając występy w
obudowie reflektora i obracając
oprawkę w prawo, aż do
zablokowania.
6. Założyć osłonę i obrócić w prawo.
Światło drogowe (2)
1. Obrócić osłonę w lewo i zdjąć.
2. Wyciągnąć oprawkę żarówki z
obudowy reflektora.
3. Pociągnąć żarówkę w celuwyjęcia ze złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć i wcisnąć oprawkę żarówki w obudowę reflektora,
ustawiając występ w
odpowiednim położeniu.
6. Założyć osłonę i obrócić w prawo.

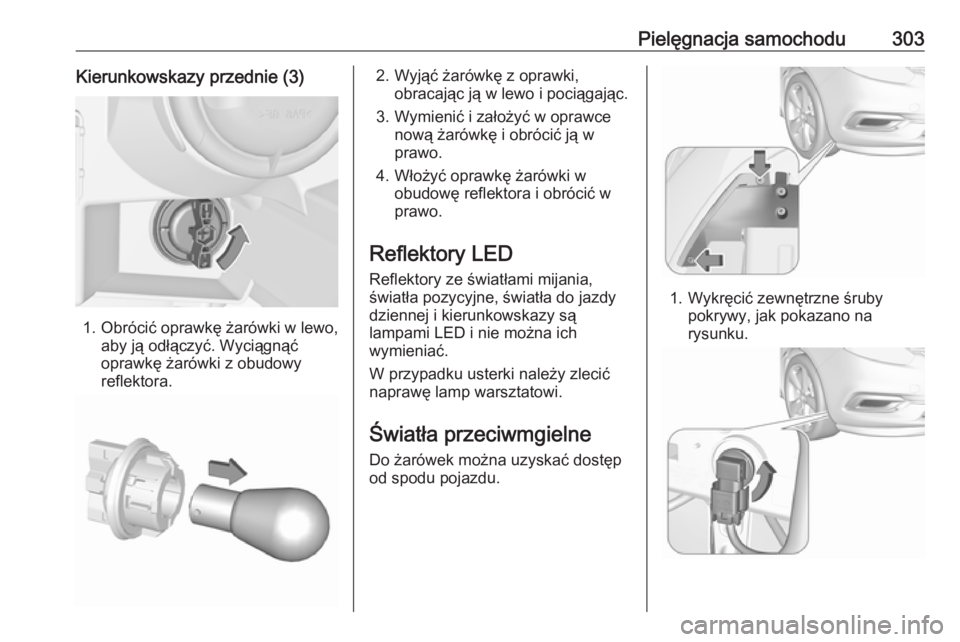

Pielęgnacja samochodu303Kierunkowskazy przednie (3)
1. Obrócić oprawkę żarówki w lewo,aby ją odłączyć. Wyciągnąć
oprawkę żarówki z obudowy
reflektora.
2. Wyjąć żarówkę z oprawki, obracając ją w lewo i pociągając.
3. Wymienić i założyć w oprawce nową żarówkę i obrócić ją w
prawo.
4. Włożyć oprawkę żarówki w obudowę reflektora i obrócić w
prawo.
Reflektory LED Reflektory ze światłami mijania,
światła pozycyjne, światła do jazdy
dziennej i kierunkowskazy są
lampami LED i nie można ich
wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Światła przeciwmgielne Do żarówek można uzyskać dostęp
od spodu pojazdu.
1. Wykręcić zewnętrzne śruby pokrywy, jak pokazano na
rysunku.

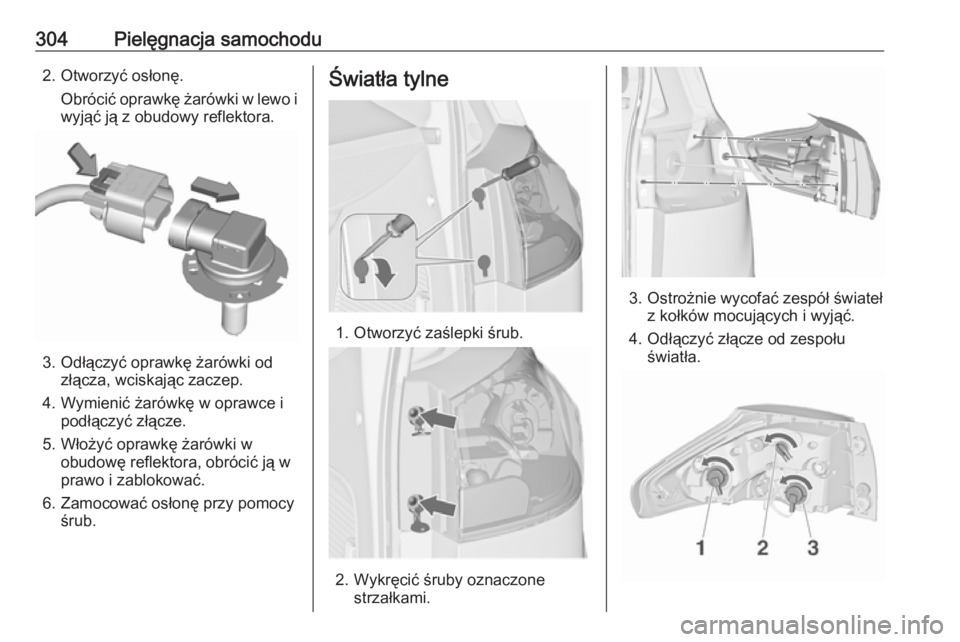

304Pielęgnacja samochodu2. Otworzyć osłonę.Obrócić oprawkę żarówki w lewo i
wyjąć ją z obudowy reflektora.
3. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
4. Wymienić żarówkę w oprawce i podłączyć złącze.
5. Włożyć oprawkę żarówki w obudowę reflektora, obrócić ją w
prawo i zablokować.
6. Zamocować osłonę przy pomocy śrub.
Światła tylne
1. Otworzyć zaślepki śrub.
2. Wykręcić śruby oznaczone strzałkami.
3. Ostrożnie wycofać zespół światełz kołków mocujących i wyjąć.
4. Odłączyć złącze od zespołu światła.

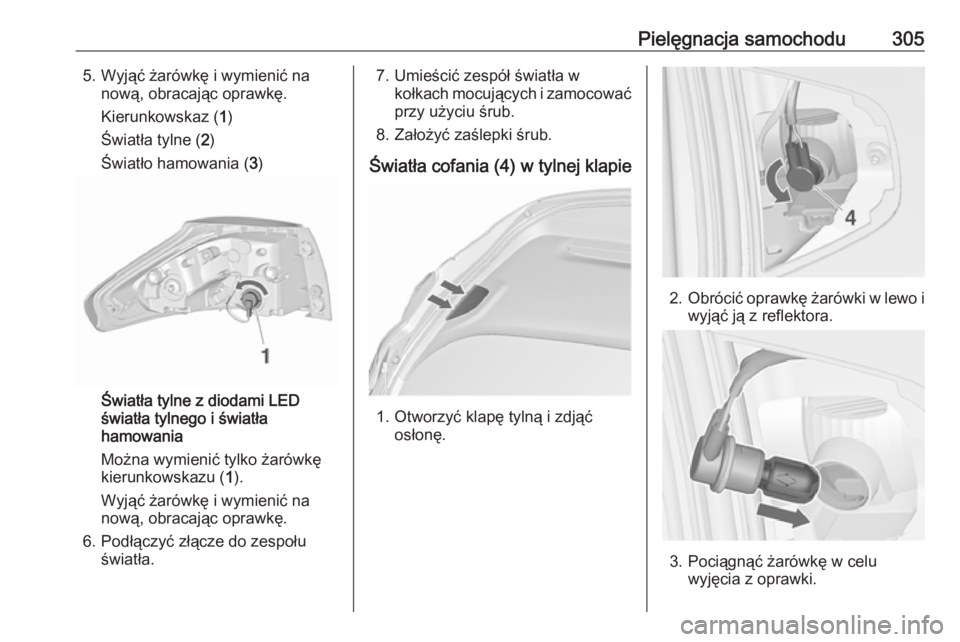

Pielęgnacja samochodu3055. Wyjąć żarówkę i wymienić nanową, obracając oprawkę.
Kierunkowskaz ( 1)
Światła tylne ( 2)
Światło hamowania ( 3)
Światła tylne z diodami LED
światła tylnego i światła
hamowania
Można wymienić tylko żarówkę
kierunkowskazu ( 1).
Wyjąć żarówkę i wymienić na
nową, obracając oprawkę.
6. Podłączyć złącze do zespołu światła.
7. Umieścić zespół światła w kołkach mocujących i zamocowaćprzy użyciu śrub.
8. Założyć zaślepki śrub.
Światła cofania (4) w tylnej klapie
1. Otworzyć klapę tylną i zdjąć osłonę.
2.Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
3. Pociągnąć żarówkę w celu wyjęcia z oprawki.

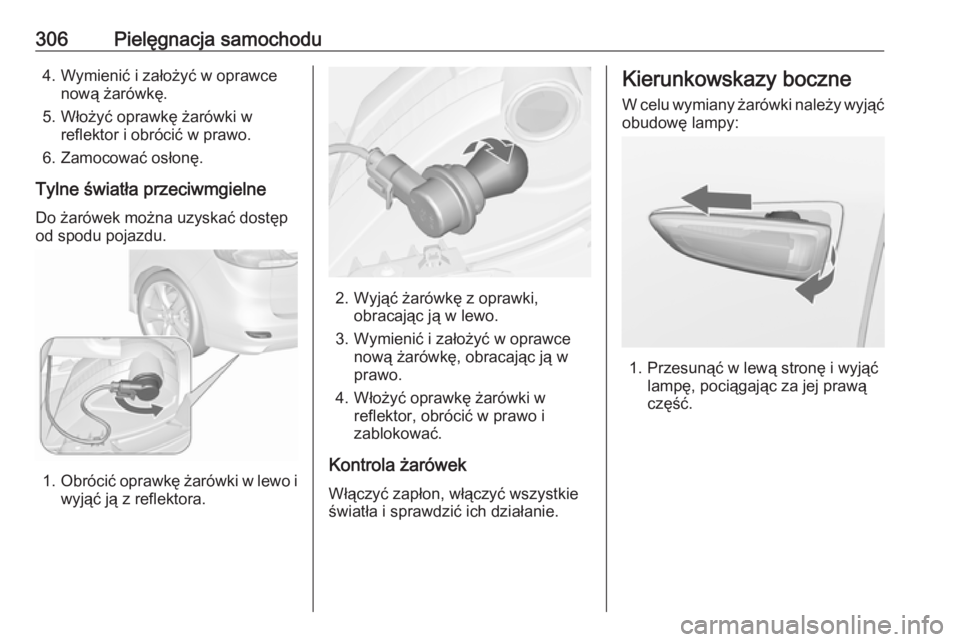

306Pielęgnacja samochodu4. Wymienić i założyć w oprawcenową żarówkę.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
6. Zamocować osłonę.
Tylne światła przeciwmgielne
Do żarówek można uzyskać dostęp
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Wyjąć żarówkę z oprawki, obracając ją w lewo.
3. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor, obrócić w prawo i
zablokować.
Kontrola żarówek Włączyć zapłon, włączyć wszystkie
światła i sprawdzić ich działanie.
Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.

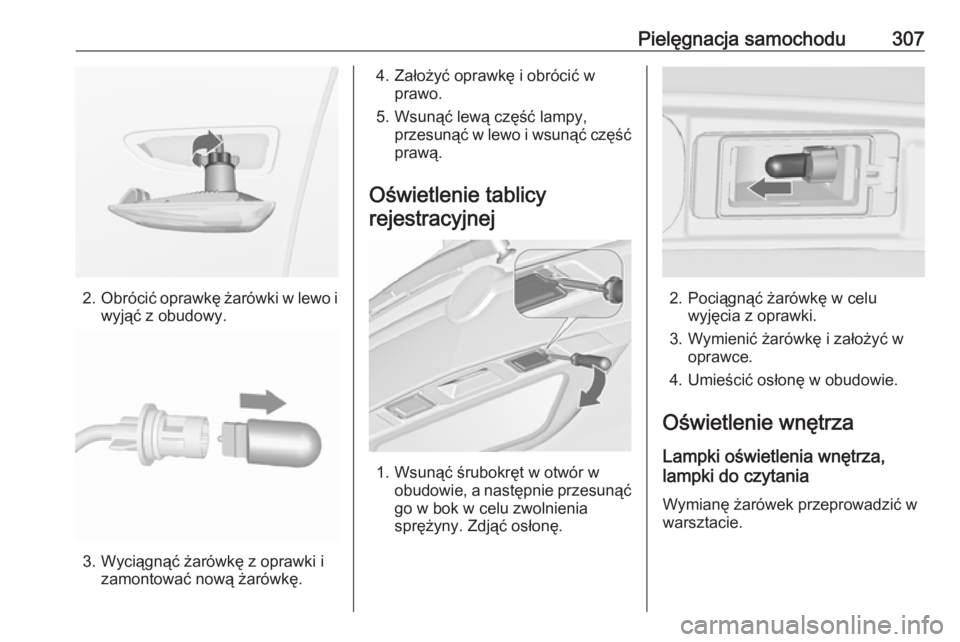

Pielęgnacja samochodu307
2.Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny. Zdjąć osłonę.
2. Pociągnąć żarówkę w celu wyjęcia z oprawki.
3. Wymienić żarówkę i założyć w oprawce.
4. Umieścić osłonę w obudowie.
Oświetlenie wnętrza
Lampki oświetlenia wnętrza,
lampki do czytania
Wymianę żarówek przeprowadzić w
warsztacie.

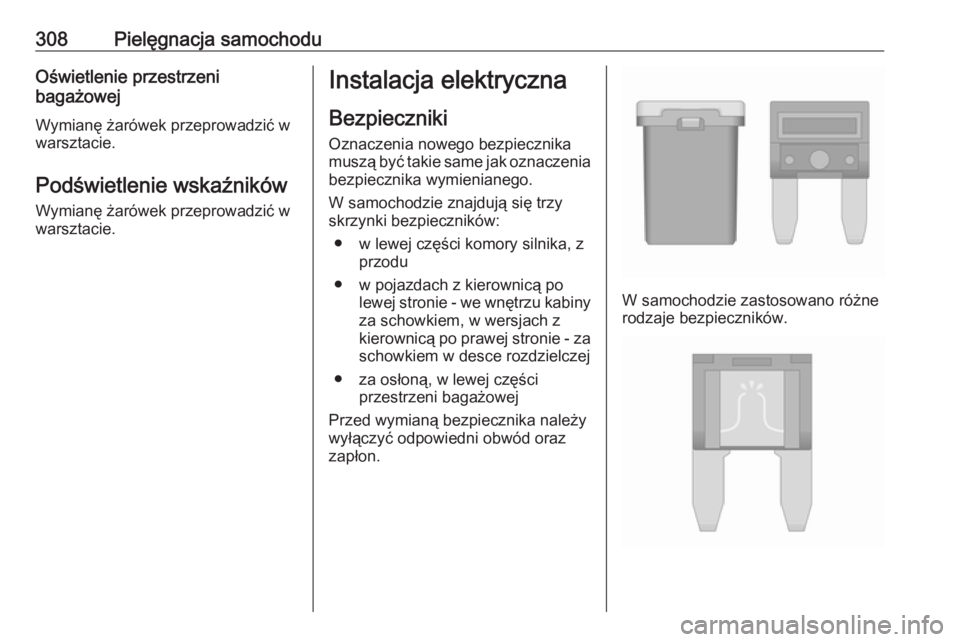

308Pielęgnacja samochoduOświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● w lewej części komory silnika, z przodu
● w pojazdach z kierownicą po lewej stronie - we wnętrzu kabinyza schowkiem, w wersjach z
kierownicą po prawej stronie - za schowkiem w desce rozdzielczej
● za osłoną, w lewej części przestrzeni bagażowej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne
rodzaje bezpieczników.
