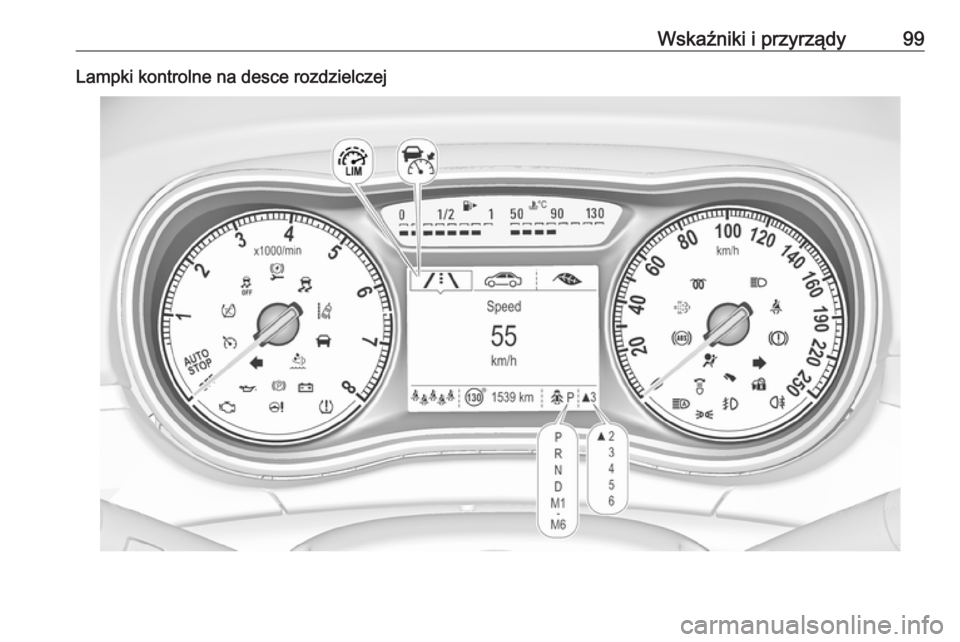

Wskaźniki i przyrządy99Lampki kontrolne na desce rozdzielczej

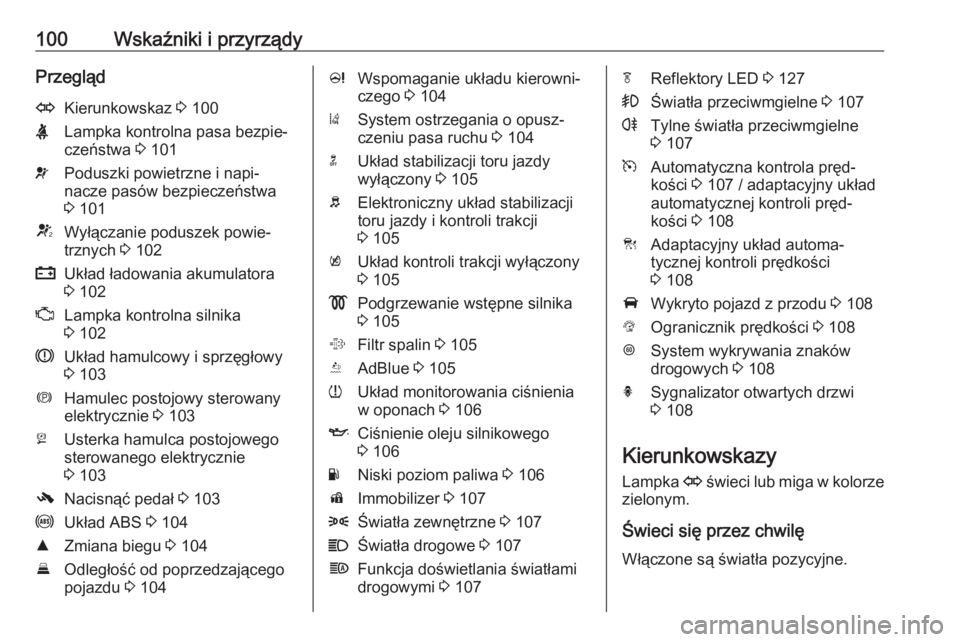

100Wskaźniki i przyrządyPrzeglądOKierunkowskaz 3 100XLampka kontrolna pasa bezpie‐
czeństwa 3 101vPoduszki powietrzne i napi‐
nacze pasów bezpieczeństwa
3 101VWyłączanie poduszek powie‐
trznych 3 102pUkład ładowania akumulatora
3 102ZLampka kontrolna silnika
3 102RUkład hamulcowy i sprzęgłowy
3 103mHamulec postojowy sterowany
elektrycznie 3 103jUsterka hamulca postojowego
sterowanego elektrycznie
3 103-Nacisnąć pedał 3 103uUkład ABS 3 104RZmiana biegu 3 104EOdległość od poprzedzającego
pojazdu 3 104cWspomaganie układu kierowni‐
czego 3 104)System ostrzegania o opusz‐
czeniu pasa ruchu 3 104nUkład stabilizacji toru jazdy
wyłączony 3 105bElektroniczny układ stabilizacji
toru jazdy i kontroli trakcji
3 105kUkład kontroli trakcji wyłączony
3 105!Podgrzewanie wstępne silnika
3 105%Filtr spalin 3 105YAdBlue 3 105wUkład monitorowania ciśnienia
w oponach 3 106ICiśnienie oleju silnikowego
3 106YNiski poziom paliwa 3 106dImmobilizer 3 1078Światła zewnętrzne 3 107CŚwiatła drogowe 3 107fFunkcja doświetlania światłami
drogowymi 3 107fReflektory LED 3 127>Światła przeciwmgielne 3 107rTylne światła przeciwmgielne
3 107mAutomatyczna kontrola pręd‐
kości 3 107 / adaptacyjny układ
automatycznej kontroli pręd‐
kości 3 108CAdaptacyjny układ automa‐
tycznej kontroli prędkości
3 108AWykryto pojazd z przodu 3 108LOgranicznik prędkości 3 108LSystem wykrywania znaków
drogowych 3 108hSygnalizator otwartych drzwi
3 108
Kierunkowskazy
Lampka O świeci lub miga w kolorze
zielonym.
Świeci się przez chwilę
Włączone są światła pozycyjne.

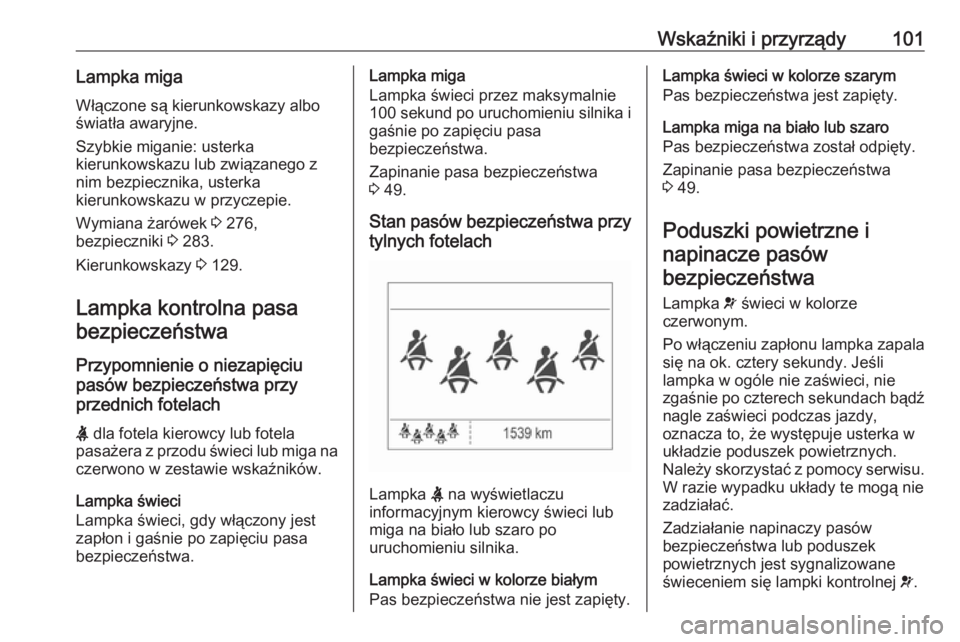

Wskaźniki i przyrządy101Lampka miga
Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówek 3 276,
bezpieczniki 3 283.
Kierunkowskazy 3 129.
Lampka kontrolna pasa
bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
X dla fotela kierowcy lub fotela
pasażera z przodu świeci lub miga na
czerwono w zestawie wskaźników.
Lampka świeci
Lampka świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.Lampka miga
Lampka świeci przez maksymalnie
100 sekund po uruchomieniu silnika i
gaśnie po zapięciu pasa
bezpieczeństwa.
Zapinanie pasa bezpieczeństwa
3 49.
Stan pasów bezpieczeństwa przy tylnych fotelach
Lampka X na wyświetlaczu
informacyjnym kierowcy świeci lub
miga na biało lub szaro po
uruchomieniu silnika.
Lampka świeci w kolorze białym
Pas bezpieczeństwa nie jest zapięty.
Lampka świeci w kolorze szarym
Pas bezpieczeństwa jest zapięty.
Lampka miga na biało lub szaro
Pas bezpieczeństwa został odpięty.
Zapinanie pasa bezpieczeństwa
3 49.
Poduszki powietrzne i napinacze pasówbezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. cztery sekundy. Jeśli
lampka w ogóle nie zaświeci, nie
zgaśnie po czterech sekundach bądź
nagle zaświeci podczas jazdy,
oznacza to, że występuje usterka w
układzie poduszek powietrznych.
Należy skorzystać z pomocy serwisu.
W razie wypadku układy te mogą nie
zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.

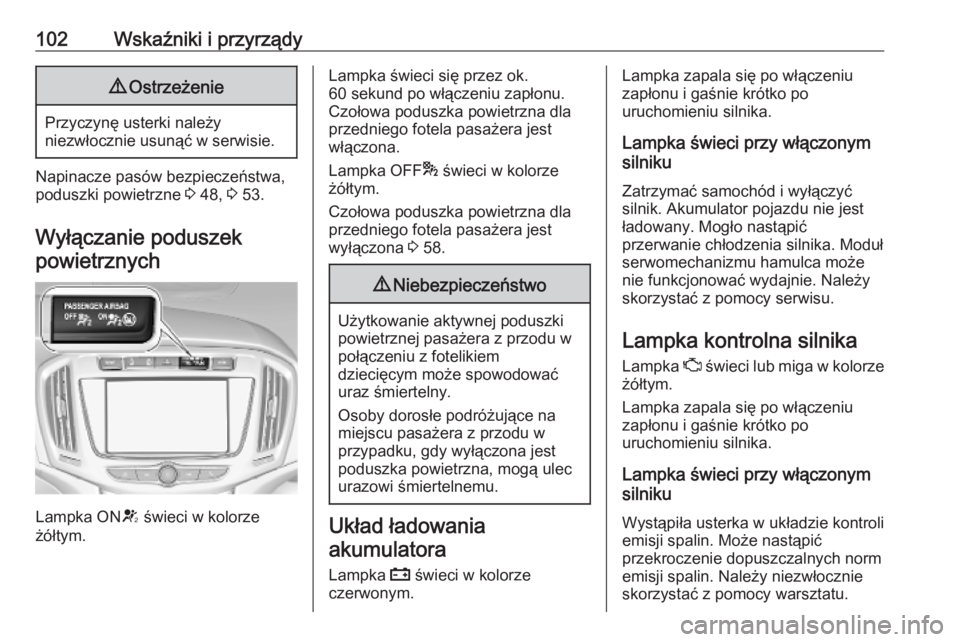

102Wskaźniki i przyrządy9Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 48, 3 53.
Wyłączanie poduszek powietrznych
Lampka ON V świeci w kolorze
żółtym.
Lampka świeci się przez ok.
60 sekund po włączeniu zapłonu. Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka OFF * świeci w kolorze
żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 58.9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy serwisu.
Lampka kontrolna silnika Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroliemisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.

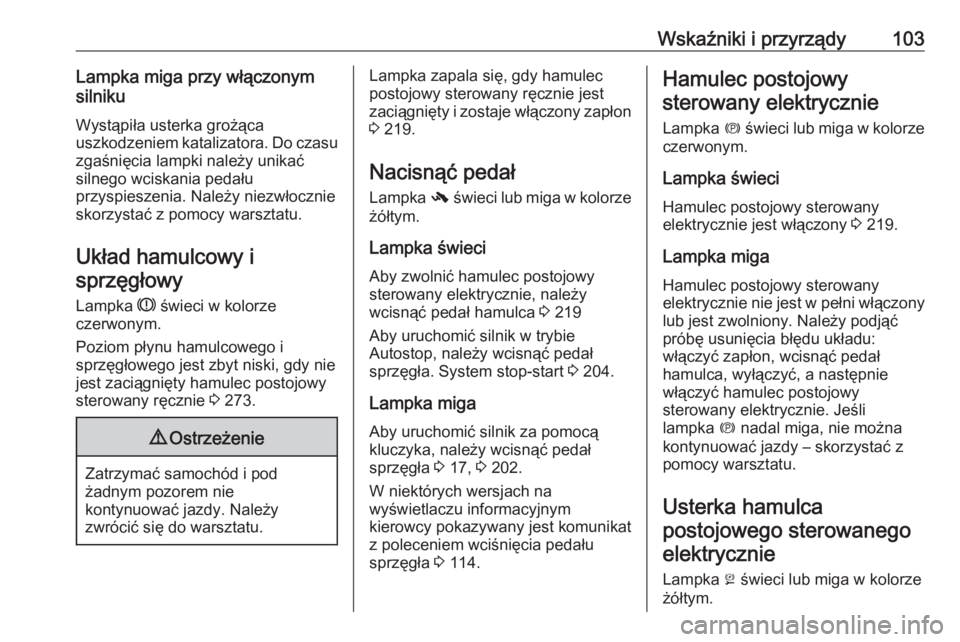

Wskaźniki i przyrządy103Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Układ hamulcowy i sprzęgłowy
Lampka R świeci w kolorze
czerwonym.
Poziom płynu hamulcowego i
sprzęgłowego jest zbyt niski, gdy nie
jest zaciągnięty hamulec postojowy
sterowany ręcznie 3 273.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka zapala się, gdy hamulec
postojowy sterowany ręcznie jest
zaciągnięty i zostaje włączony zapłon 3 219.
Nacisnąć pedał
Lampka - świeci lub miga w kolorze
żółtym.
Lampka świeci Aby zwolnić hamulec postojowy
sterowany elektrycznie, należy
wcisnąć pedał hamulca 3 219
Aby uruchomić silnik w trybie
Autostop, należy wcisnąć pedał
sprzęgła. System stop-start 3 204.
Lampka miga
Aby uruchomić silnik za pomocą
kluczyka, należy wcisnąć pedał
sprzęgła 3 17, 3 202.
W niektórych wersjach na
wyświetlaczu informacyjnym
kierowcy pokazywany jest komunikat z poleceniem wciśnięcia pedału
sprzęgła 3 114.Hamulec postojowy
sterowany elektrycznie
Lampka m świeci lub miga w kolorze
czerwonym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie jest włączony 3 219.
Lampka miga
Hamulec postojowy sterowany elektrycznie nie jest w pełni włączony
lub jest zwolniony. Należy podjąć
próbę usunięcia błędu układu:
włączyć zapłon, wcisnąć pedał
hamulca, wyłączyć, a następnie
włączyć hamulec postojowy
sterowany elektrycznie. Jeśli
lampka m nadal miga, nie można
kontynuować jazdy – skorzystać z
pomocy warsztatu.
Usterka hamulcapostojowego sterowanego elektrycznie
Lampka j świeci lub miga w kolorze
żółtym.

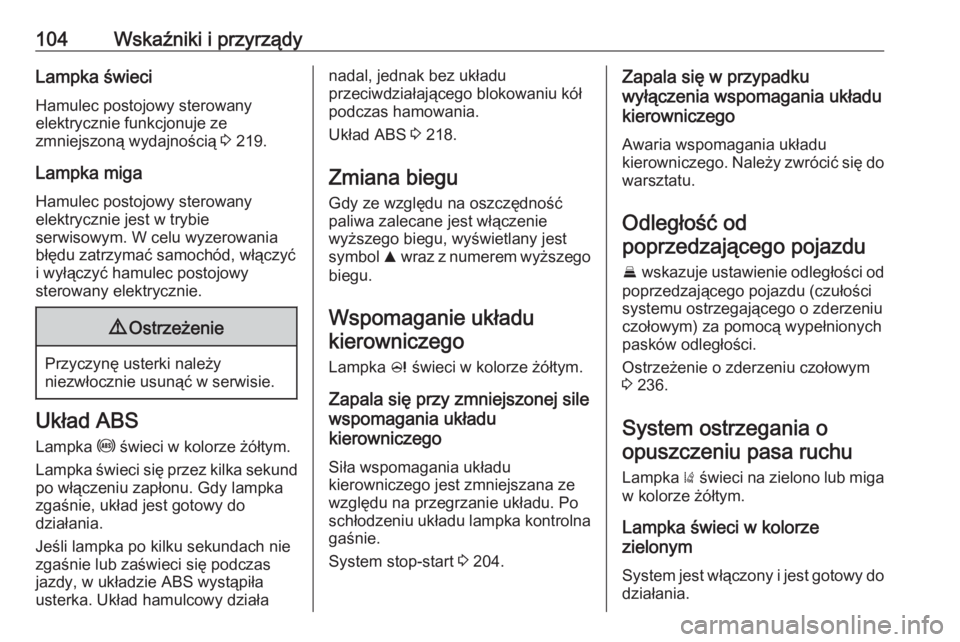

104Wskaźniki i przyrządyLampka świeci
Hamulec postojowy sterowany
elektrycznie funkcjonuje ze
zmniejszoną wydajnością 3 219.
Lampka miga
Hamulec postojowy sterowany
elektrycznie jest w trybie
serwisowym. W celu wyzerowania
błędu zatrzymać samochód, włączyć
i wyłączyć hamulec postojowy
sterowany elektrycznie.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 218.
Zmiana biegu Gdy ze względu na oszczędność
paliwa zalecane jest włączenie
wyższego biegu, wyświetlany jest
symbol R wraz z numerem wyższego
biegu.
Wspomaganie układu kierowniczego
Lampka c świeci w kolorze żółtym.
Zapala się przy zmniejszonej sile
wspomagania układu
kierowniczego
Siła wspomagania układu
kierowniczego jest zmniejszana ze
względu na przegrzanie układu. Po
schłodzeniu układu lampka kontrolna
gaśnie.
System stop-start 3 204.Zapala się w przypadku
wyłączenia wspomagania układu
kierowniczego
Awaria wspomagania układu
kierowniczego. Należy zwrócić się do
warsztatu.
Odległość od
poprzedzającego pojazdu
E wskazuje ustawienie odległości od
poprzedzającego pojazdu (czułości
systemu ostrzegającego o zderzeniu
czołowym) za pomocą wypełnionych
pasków odległości.
Ostrzeżenie o zderzeniu czołowym
3 236.
System ostrzegania o
opuszczeniu pasa ruchu
Lampka ) świeci na zielono lub miga
w kolorze żółtym.
Lampka świeci w kolorze
zielonym
System jest włączony i jest gotowy do
działania.

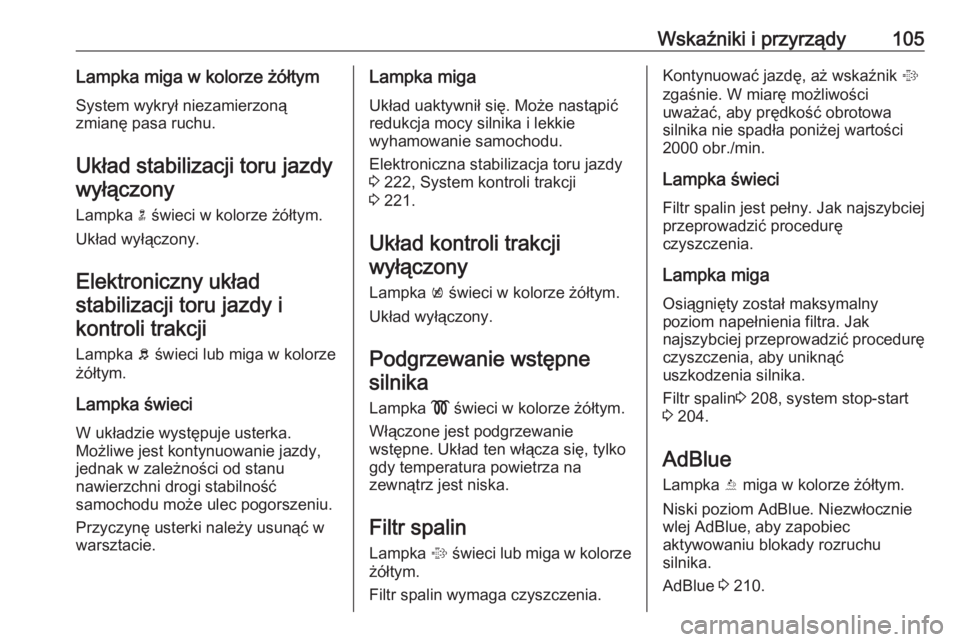

Wskaźniki i przyrządy105Lampka miga w kolorze żółtym
System wykrył niezamierzoną
zmianę pasa ruchu.
Układ stabilizacji toru jazdywyłączony
Lampka n świeci w kolorze żółtym.
Układ wyłączony.
Elektroniczny układ stabilizacji toru jazdy i
kontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka świeci
W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.Lampka miga
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Elektroniczna stabilizacja toru jazdy
3 222, System kontroli trakcji
3 221.
Układ kontroli trakcji
wyłączony
Lampka k świeci w kolorze żółtym.
Układ wyłączony.
Podgrzewanie wstępne silnika
Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Filtr spalin
Lampka % świeci lub miga w kolorze
żółtym.
Filtr spalin wymaga czyszczenia.Kontynuować jazdę, aż wskaźnik %
zgaśnie. W miarę możliwości
uważać, aby prędkość obrotowa
silnika nie spadła poniżej wartości
2000 obr./min.
Lampka świeci
Filtr spalin jest pełny. Jak najszybciej przeprowadzić procedurę
czyszczenia.
Lampka miga
Osiągnięty został maksymalny
poziom napełnienia filtra. Jak
najszybciej przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Filtr spalin 3 208, system stop-start
3 204.
AdBlue Lampka Y miga w kolorze żółtym.
Niski poziom AdBlue. Niezwłocznie
wlej AdBlue, aby zapobiec
aktywowaniu blokady rozruchu
silnika.
AdBlue 3 210.

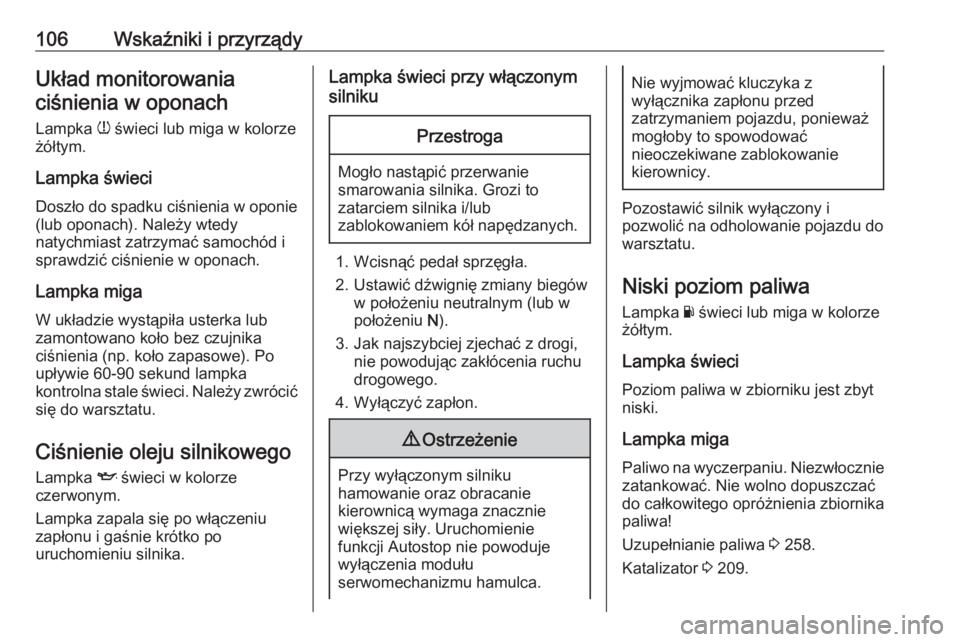

106Wskaźniki i przyrządyUkład monitorowaniaciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Lampka miga W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po
upływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Pozostawić silnik wyłączony i
pozwolić na odholowanie pojazdu do
warsztatu.
Niski poziom paliwa Lampka Y świeci lub miga w kolorze
żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt niski.
Lampka miga
Paliwo na wyczerpaniu. Niezwłocznie
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Uzupełnianie paliwa 3 258.
Katalizator 3 209.

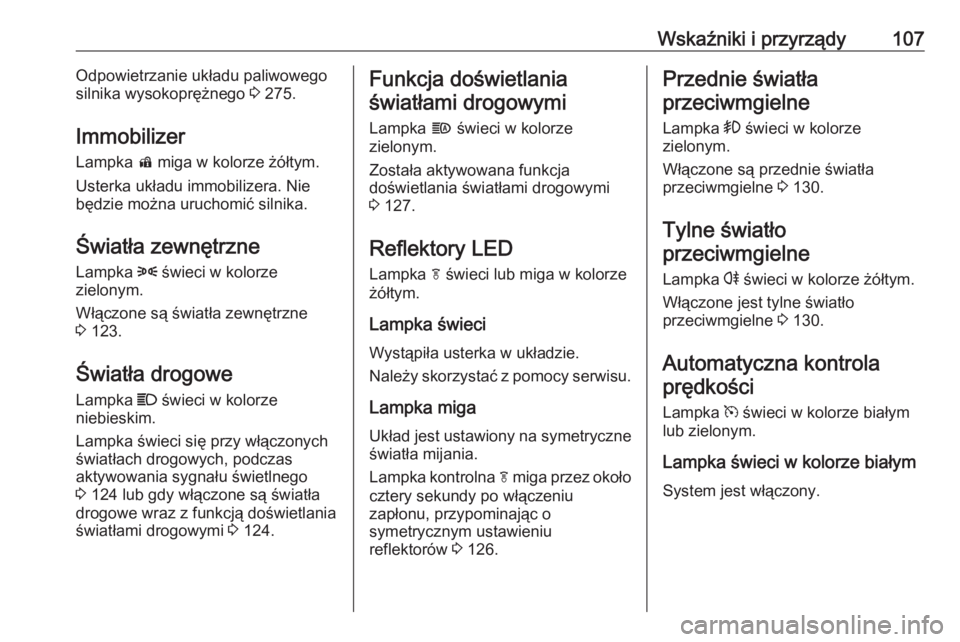

Wskaźniki i przyrządy107Odpowietrzanie układu paliwowego
silnika wysokoprężnego 3 275.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
będzie można uruchomić silnika.
Światła zewnętrzne Lampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 123.
Światła drogowe Lampka C świeci w kolorze
niebieskim.
Lampka świeci się przy włączonych
światłach drogowych, podczas
aktywowania sygnału świetlnego
3 124 lub gdy włączone są światła
drogowe wraz z funkcją doświetlania
światłami drogowymi 3 124.Funkcja doświetlania
światłami drogowymi
Lampka f świeci w kolorze
zielonym.
Została aktywowana funkcja
doświetlania światłami drogowymi
3 127.
Reflektory LED Lampka f świeci lub miga w kolorze
żółtym.
Lampka świeci Wystąpiła usterka w układzie.Należy skorzystać z pomocy serwisu.
Lampka miga
Układ jest ustawiony na symetryczne światła mijania.
Lampka kontrolna f miga przez około
cztery sekundy po włączeniu
zapłonu, przypominając o
symetrycznym ustawieniu
reflektorów 3 126.Przednie światła
przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 130.
Tylne światło
przeciwmgielne
Lampka r świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 130.
Automatyczna kontrola prędkości
Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym System jest włączony.

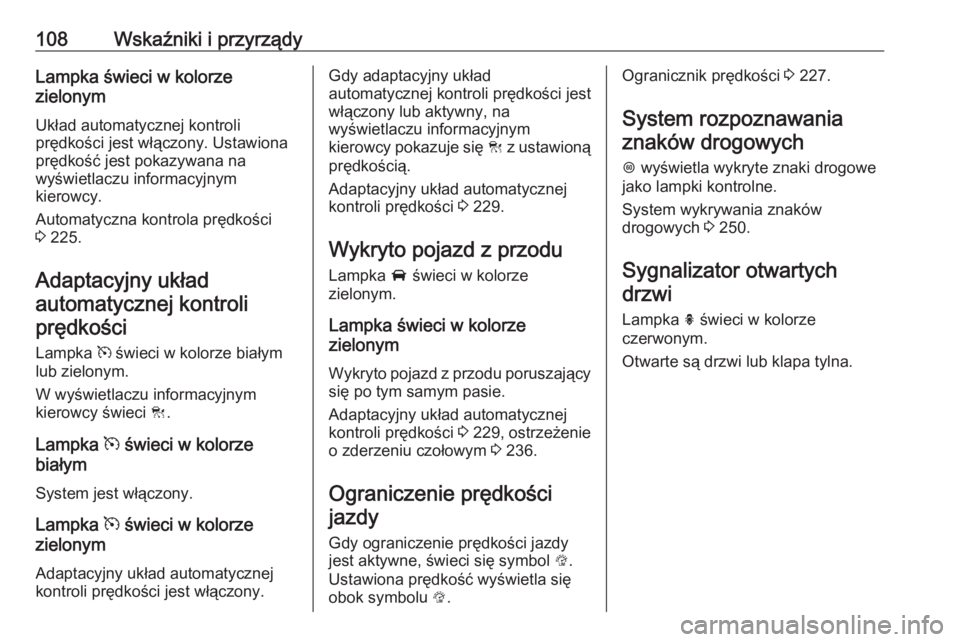

108Wskaźniki i przyrządyLampka świeci w kolorze
zielonym
Układ automatycznej kontroli
prędkości jest włączony. Ustawiona
prędkość jest pokazywana na
wyświetlaczu informacyjnym
kierowcy.
Automatyczna kontrola prędkości
3 225.
Adaptacyjny układ
automatycznej kontroli
prędkości
Lampka m świeci w kolorze białym
lub zielonym.
W wyświetlaczu informacyjnym
kierowcy świeci C.
Lampka m świeci w kolorze
białym
System jest włączony.
Lampka m świeci w kolorze
zielonym
Adaptacyjny układ automatycznej
kontroli prędkości jest włączony.Gdy adaptacyjny układ
automatycznej kontroli prędkości jest
włączony lub aktywny, na
wyświetlaczu informacyjnym
kierowcy pokazuje się C z ustawioną
prędkością.
Adaptacyjny układ automatycznej
kontroli prędkości 3 229.
Wykryto pojazd z przodu Lampka A świeci w kolorze
zielonym.
Lampka świeci w kolorze
zielonym
Wykryto pojazd z przodu poruszający się po tym samym pasie.
Adaptacyjny układ automatycznej
kontroli prędkości 3 229, ostrzeżenie
o zderzeniu czołowym 3 236.
Ograniczenie prędkości jazdy
Gdy ograniczenie prędkości jazdy
jest aktywne, świeci się symbol L.
Ustawiona prędkość wyświetla się obok symbolu L.Ogranicznik prędkości 3 227.
System rozpoznawania znaków drogowych
L wyświetla wykryte znaki drogowe
jako lampki kontrolne.
System wykrywania znaków
drogowych 3 250.
Sygnalizator otwartych drzwi
Lampka h świeci w kolorze
czerwonym.
Otwarte są drzwi lub klapa tylna.
