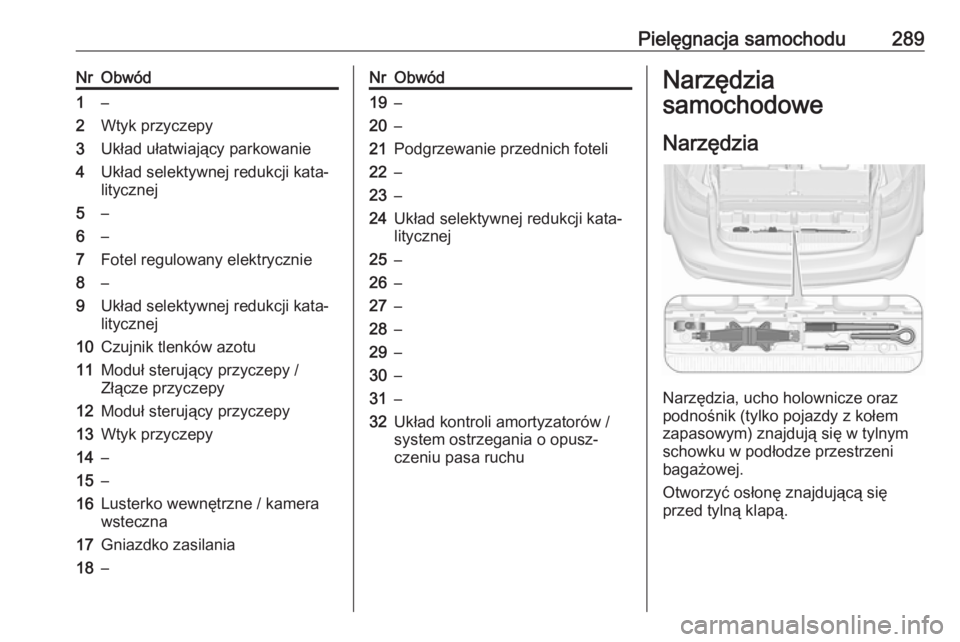

Pielęgnacja samochodu289NrObwód1–2Wtyk przyczepy3Układ ułatwiający parkowanie4Układ selektywnej redukcji kata‐
litycznej5–6–7Fotel regulowany elektrycznie8–9Układ selektywnej redukcji kata‐
litycznej10Czujnik tlenków azotu11Moduł sterujący przyczepy /
Złącze przyczepy12Moduł sterujący przyczepy13Wtyk przyczepy14–15–16Lusterko wewnętrzne / kamera
wsteczna17Gniazdko zasilania18–NrObwód19–20–21Podgrzewanie przednich foteli22–23–24Układ selektywnej redukcji kata‐
litycznej25–26–27–28–29–30–31–32Układ kontroli amortyzatorów /
system ostrzegania o opusz‐
czeniu pasa ruchuNarzędzia
samochodowe
Narzędzia
Narzędzia, ucho holownicze oraz
podnośnik (tylko pojazdy z kołem
zapasowym) znajdują się w tylnym
schowku w podłodze przestrzeni
bagażowej.
Otworzyć osłonę znajdującą się
przed tylną klapą.

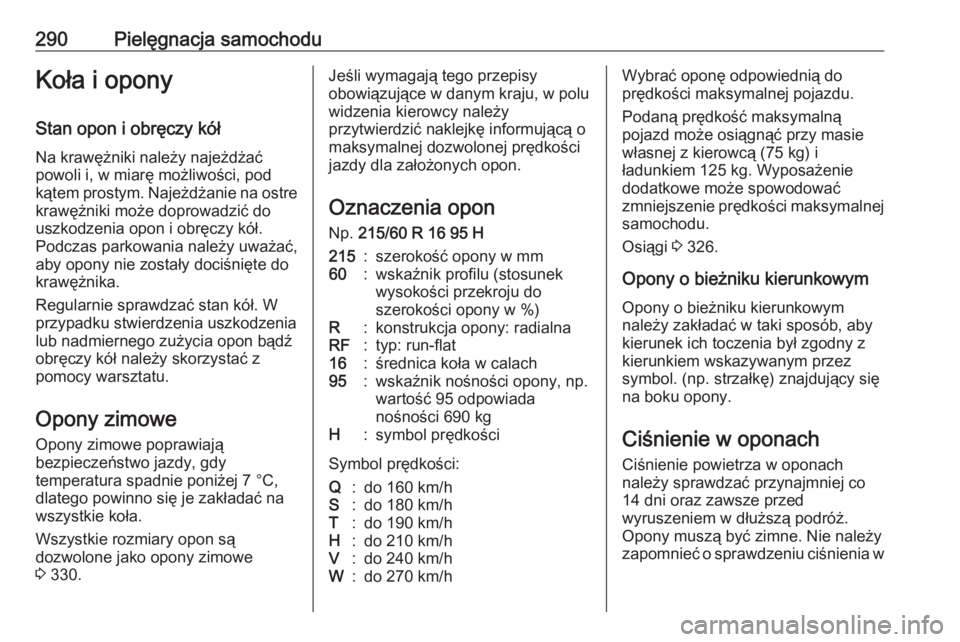

290Pielęgnacja samochoduKoła i oponyStan opon i obręczy kół
Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
Wszystkie rozmiary opon są
dozwolone jako opony zimowe
3 330.Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy
przytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Oznaczenia opon
Np. 215/60 R 16 95 H215:szerokość opony w mm60:wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R:konstrukcja opony: radialnaRF:typ: run-flat16:średnica koła w calach95:wskaźnik nośności opony, np.
wartość 95 odpowiada
nośności 690 kgH:symbol prędkości
Symbol prędkości:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/hWybrać oponę odpowiednią do
prędkości maksymalnej pojazdu.
Podaną prędkość maksymalną
pojazd może osiągnąć przy masie
własnej z kierowcą (75 kg) i
ładunkiem 125 kg. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej samochodu.
Osiągi 3 326.
Opony o bieżniku kierunkowym Opony o bieżniku kierunkowym
należy zakładać w taki sposób, aby
kierunek ich toczenia był zgodny z
kierunkiem wskazywanym przez symbol. (np. strzałkę) znajdujący się
na boku opony.
Ciśnienie w oponach Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy zapomnieć o sprawdzeniu ciśnienia w

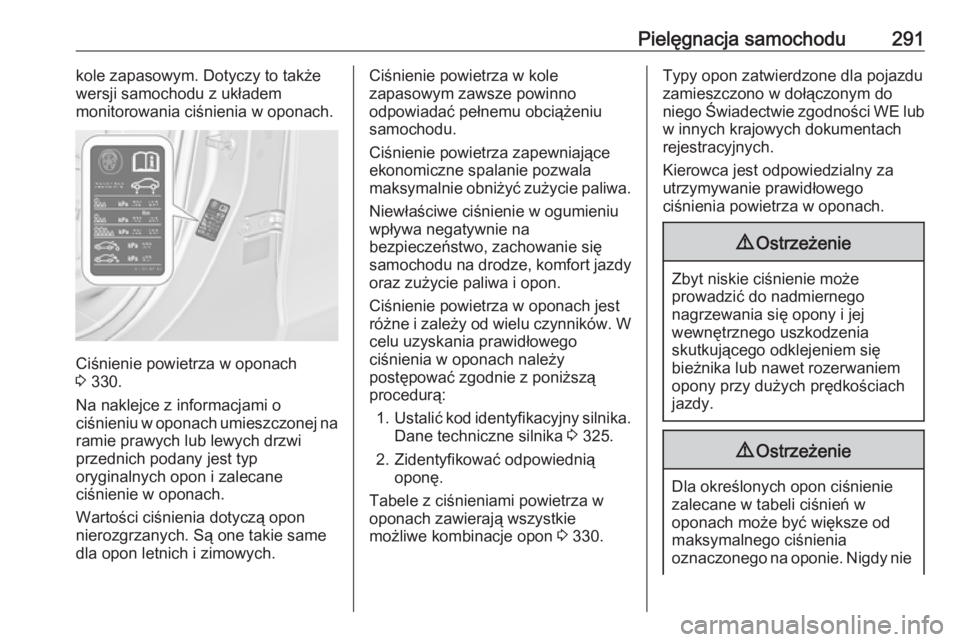

Pielęgnacja samochodu291kole zapasowym. Dotyczy to także
wersji samochodu z układem
monitorowania ciśnienia w oponach.
Ciśnienie powietrza w oponach
3 330.
Na naklejce z informacjami o
ciśnieniu w oponach umieszczonej na
ramie prawych lub lewych drzwi
przednich podany jest typ
oryginalnych opon i zalecane
ciśnienie w oponach.
Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza w kole
zapasowym zawsze powinno
odpowiadać pełnemu obciążeniu
samochodu.
Ciśnienie powietrza zapewniające
ekonomiczne spalanie pozwala
maksymalnie obniżyć zużycie paliwa.
Niewłaściwe ciśnienie w ogumieniu
wpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy oraz zużycie paliwa i opon.
Ciśnienie powietrza w oponach jest
różne i zależy od wielu czynników. W celu uzyskania prawidłowego
ciśnienia w oponach należy
postępować zgodnie z poniższą
procedurą:
1. Ustalić kod identyfikacyjny silnika.
Dane techniczne silnika 3 325.
2. Zidentyfikować odpowiednią oponę.
Tabele z ciśnieniami powietrza w
oponach zawierają wszystkie
możliwe kombinacje opon 3 330.Typy opon zatwierdzone dla pojazdu
zamieszczono w dołączonym do niego Świadectwie zgodności WE lub w innych krajowych dokumentach
rejestracyjnych.
Kierowca jest odpowiedzialny za utrzymywanie prawidłowego
ciśnienia powietrza w oponach.9 Ostrzeżenie
Zbyt niskie ciśnienie może
prowadzić do nadmiernego
nagrzewania się opony i jej
wewnętrznego uszkodzenia
skutkującego odklejeniem się
bieżnika lub nawet rozerwaniem
opony przy dużych prędkościach
jazdy.
9 Ostrzeżenie
Dla określonych opon ciśnienie
zalecane w tabeli ciśnień w
oponach może być większe od
maksymalnego ciśnienia
oznaczonego na oponie. Nigdy nie

292Pielęgnacja samochoduwolno przekraczać
maksymalnego ciśnienia
oznaczonego na oponie.
Jeśli w samochodzie z układem
monitorowania ciśnienia w oponach
wymagane jest zwiększenie lub
zmniejszenie ciśnienia, najpierw
należy wyłączyć zapłon. Po
skorygowaniu ciśnienia w oponach
włączyć zapłon i wybrać odpowiednie
ustawienie na stronie Obciążenie
opon na wyświetlaczu informacyjnym
kierowcy 3 109.

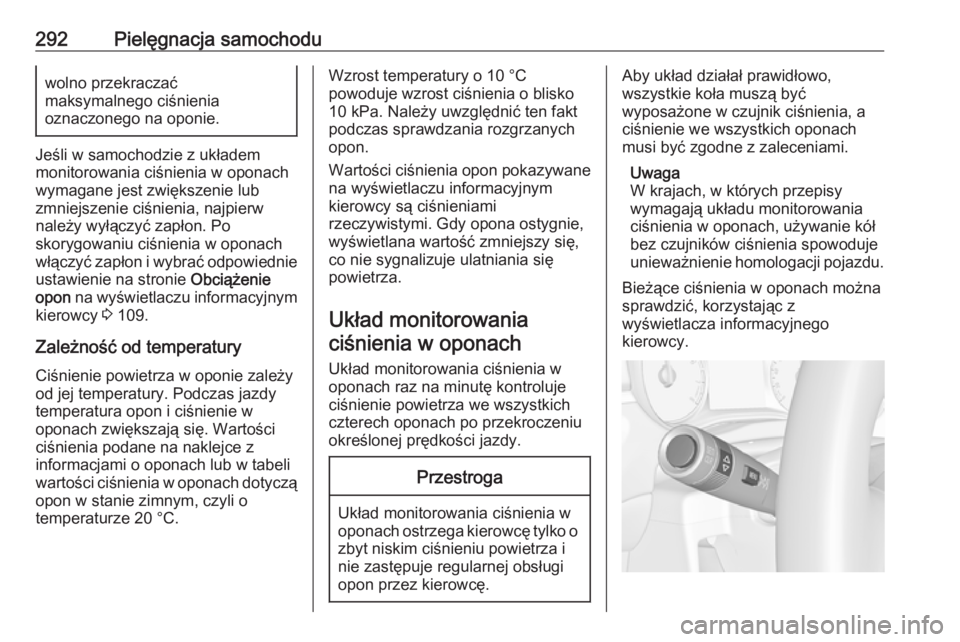

Zależność od temperatury Ciśnienie powietrza w oponie zależy
od jej temperatury. Podczas jazdy
temperatura opon i ciśnienie w
oponach zwiększają się. Wartości
ciśnienia podane na naklejce z
informacjami o oponach lub w tabeli
wartości ciśnienia w oponach dotyczą
opon w stanie zimnym, czyli o
temperaturze 20 °C.
Wzrost temperatury o 10 °C
powoduje wzrost ciśnienia o blisko
10 kPa. Należy uwzględnić ten fakt
podczas sprawdzania rozgrzanych
opon.
Wartości ciśnienia opon pokazywane na wyświetlaczu informacyjnym
kierowcy są ciśnieniami
rzeczywistymi. Gdy opona ostygnie,
wyświetlana wartość zmniejszy się,
co nie sygnalizuje ulatniania się
powietrza.
Układ monitorowania
ciśnienia w oponach
Układ monitorowania ciśnienia w
oponach raz na minutę kontroluje
ciśnienie powietrza we wszystkich
czterech oponach po przekroczeniu
określonej prędkości jazdy.Przestroga
Układ monitorowania ciśnienia w
oponach ostrzega kierowcę tylko o zbyt niskim ciśnieniu powietrza i
nie zastępuje regularnej obsługi
opon przez kierowcę.
Aby układ działał prawidłowo,
wszystkie koła muszą być
wyposażone w czujnik ciśnienia, a
ciśnienie we wszystkich oponach musi być zgodne z zaleceniami.
Uwaga
W krajach, w których przepisy
wymagają układu monitorowania
ciśnienia w oponach, używanie kół
bez czujników ciśnienia spowoduje unieważnienie homologacji pojazdu.

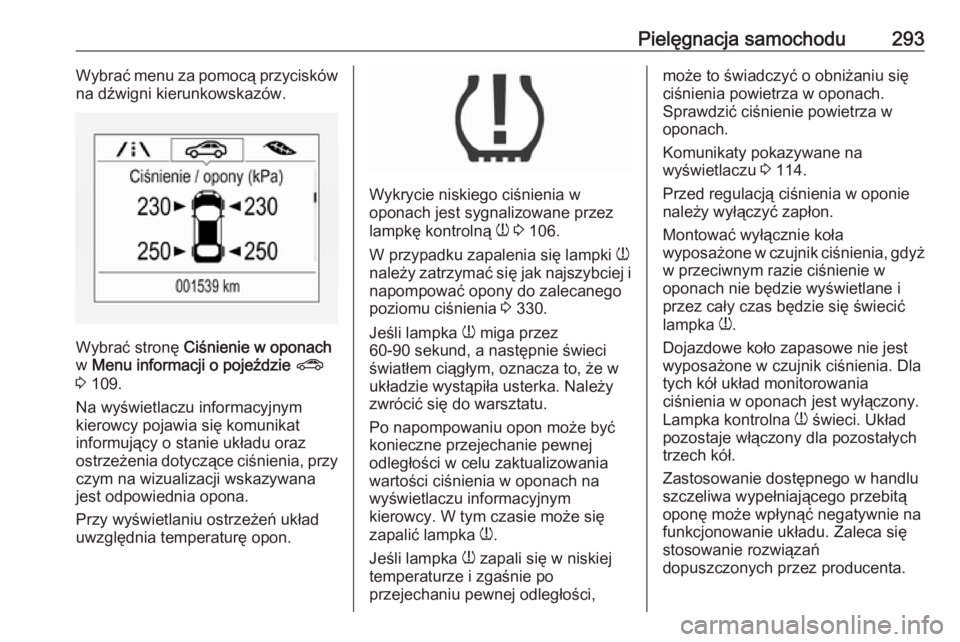

Bieżące ciśnienia w oponach można
sprawdzić, korzystając z
wyświetlacza informacyjnego
kierowcy.

Pielęgnacja samochodu293Wybrać menu za pomocą przycisków
na dźwigni kierunkowskazów.
Wybrać stronę Ciśnienie w oponach
w Menu informacji o pojeździe ?
3 109.
Na wyświetlaczu informacyjnym
kierowcy pojawia się komunikat
informujący o stanie układu oraz
ostrzeżenia dotyczące ciśnienia, przy czym na wizualizacji wskazywana
jest odpowiednia opona.
Przy wyświetlaniu ostrzeżeń układ
uwzględnia temperaturę opon.
Wykrycie niskiego ciśnienia w
oponach jest sygnalizowane przez
lampkę kontrolną w 3 106.
W przypadku zapalenia się lampki w
należy zatrzymać się jak najszybciej i napompować opony do zalecanego
poziomu ciśnienia 3 330.
Jeśli lampka w miga przez
60-90 sekund, a następnie świeci
światłem ciągłym, oznacza to, że w
układzie wystąpiła usterka. Należy
zwrócić się do warsztatu.
Po napompowaniu opon może być
konieczne przejechanie pewnej
odległości w celu zaktualizowania
wartości ciśnienia w oponach na
wyświetlaczu informacyjnym
kierowcy. W tym czasie może się
zapalić lampka w.
Jeśli lampka w zapali się w niskiej
temperaturze i zgaśnie po
przejechaniu pewnej odległości,
może to świadczyć o obniżaniu się
ciśnienia powietrza w oponach.
Sprawdzić ciśnienie powietrza w oponach.
Komunikaty pokazywane na
wyświetlaczu 3 114.
Przed regulacją ciśnienia w oponie
należy wyłączyć zapłon.
Montować wyłącznie koła
wyposażone w czujnik ciśnienia, gdyż
w przeciwnym razie ciśnienie w
oponach nie będzie wyświetlane i
przez cały czas będzie się świecić
lampka w.
Dojazdowe koło zapasowe nie jest
wyposażone w czujnik ciśnienia. Dla
tych kół układ monitorowania
ciśnienia w oponach jest wyłączony.
Lampka kontrolna w świeci. Układ
pozostaje włączony dla pozostałych trzech kół.
Zastosowanie dostępnego w handlu
szczeliwa wypełniającego przebitą
oponę może wpłynąć negatywnie na
funkcjonowanie układu. Zaleca się
stosowanie rozwiązań
dopuszczonych przez producenta.

294Pielęgnacja samochoduKorzystanie z urządzeń
elektronicznych lub przebywanie w pobliżu instalacji wykorzystujących
fale radiowe o podobnych
częstotliwościach może zakłócać
działanie układu monitorowania
ciśnienia w oponach.
Po każdej wymianie opon trzeba
wymontować i przeprowadzić serwis
czujników układu monitorowania
ciśnienia w oponach. W przypadku
czujników przykręcanych należy
wymienić rdzeń zaworu i pierścień
uszczelniający. W przypadku
czujników przypinanych należy
wymienić kompletny zawór.

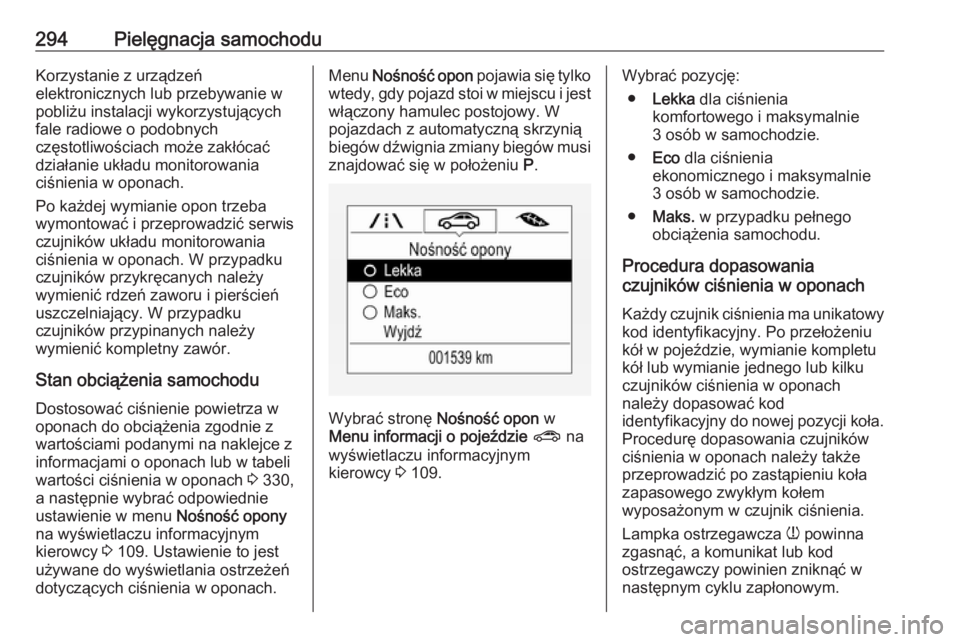

Stan obciążenia samochodu
Dostosować ciśnienie powietrza w
oponach do obciążenia zgodnie z
wartościami podanymi na naklejce z
informacjami o oponach lub w tabeli
wartości ciśnienia w oponach 3 330,
a następnie wybrać odpowiednie
ustawienie w menu Nośność opony
na wyświetlaczu informacyjnym
kierowcy 3 109. Ustawienie to jest
używane do wyświetlania ostrzeżeń
dotyczących ciśnienia w oponach.Menu Nośność opon pojawia się tylko
wtedy, gdy pojazd stoi w miejscu i jest
włączony hamulec postojowy. W
pojazdach z automatyczną skrzynią
biegów dźwignia zmiany biegów musi
znajdować się w położeniu P.
Wybrać stronę Nośność opon w
Menu informacji o pojeździe ? na
wyświetlaczu informacyjnym
kierowcy 3 109.
Wybrać pozycję:
● Lekka dla ciśnienia
komfortowego i maksymalnie
3 osób w samochodzie.
● Eco dla ciśnienia
ekonomicznego i maksymalnie 3 osób w samochodzie.
● Maks. w przypadku pełnego
obciążenia samochodu.
Procedura dopasowania
czujników ciśnienia w oponach
Każdy czujnik ciśnienia ma unikatowy
kod identyfikacyjny. Po przełożeniu
kół w pojeździe, wymianie kompletu
kół lub wymianie jednego lub kilku
czujników ciśnienia w oponach
należy dopasować kod
identyfikacyjny do nowej pozycji koła.
Procedurę dopasowania czujników
ciśnienia w oponach należy także
przeprowadzić po zastąpieniu koła
zapasowego zwykłym kołem
wyposażonym w czujnik ciśnienia.
Lampka ostrzegawcza w powinna
zgasnąć, a komunikat lub kod
ostrzegawczy powinien zniknąć w
następnym cyklu zapłonowym.

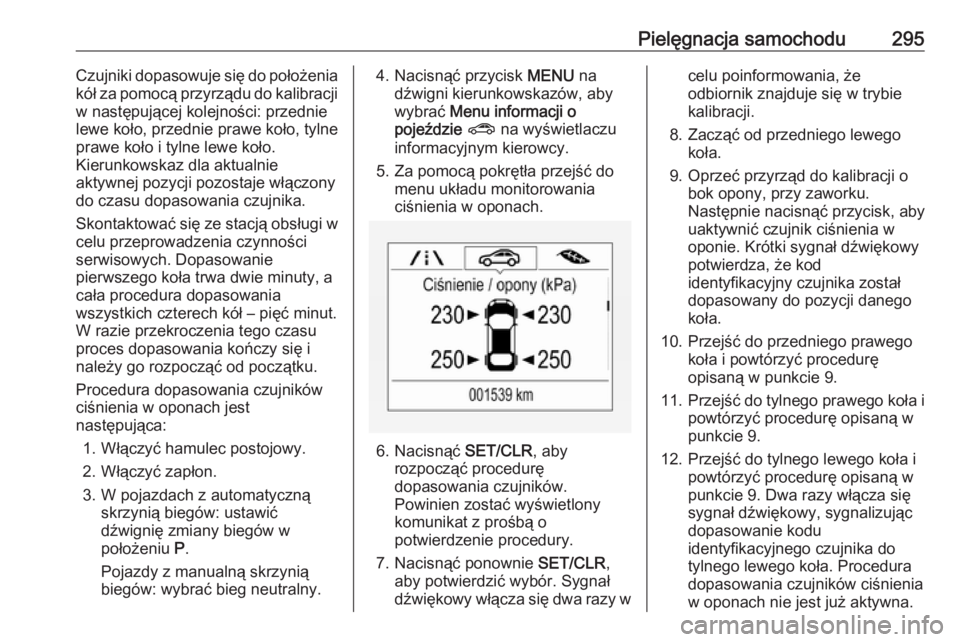

Pielęgnacja samochodu295Czujniki dopasowuje się do położenia
kół za pomocą przyrządu do kalibracji w następującej kolejności: przednie
lewe koło, przednie prawe koło, tylne
prawe koło i tylne lewe koło.
Kierunkowskaz dla aktualnie
aktywnej pozycji pozostaje włączony
do czasu dopasowania czujnika.
Skontaktować się ze stacją obsługi w
celu przeprowadzenia czynności
serwisowych. Dopasowanie
pierwszego koła trwa dwie minuty, a
cała procedura dopasowania
wszystkich czterech kół – pięć minut.
W razie przekroczenia tego czasu
proces dopasowania kończy się i
należy go rozpocząć od początku.
Procedura dopasowania czujników
ciśnienia w oponach jest
następująca:
1. Włączyć hamulec postojowy.
2. Włączyć zapłon.
3. W pojazdach z automatyczną skrzynią biegów: ustawić
dźwignię zmiany biegów w
położeniu P.
Pojazdy z manualną skrzynią
biegów: wybrać bieg neutralny.4. Nacisnąć przycisk MENU na
dźwigni kierunkowskazów, aby
wybrać Menu informacji o
pojeździe ? na wyświetlaczu
informacyjnym kierowcy.
5. Za pomocą pokrętła przejść do menu układu monitorowania
ciśnienia w oponach.
6. Nacisnąć SET/CLR, aby
rozpocząć procedurę
dopasowania czujników.
Powinien zostać wyświetlony
komunikat z prośbą o
potwierdzenie procedury.
7. Nacisnąć ponownie SET/CLR,
aby potwierdzić wybór. Sygnał
dźwiękowy włącza się dwa razy w
celu poinformowania, że
odbiornik znajduje się w trybie
kalibracji.
8. Zacząć od przedniego lewego koła.
9. Oprzeć przyrząd do kalibracji o bok opony, przy zaworku.
Następnie nacisnąć przycisk, aby
uaktywnić czujnik ciśnienia w
oponie. Krótki sygnał dźwiękowy
potwierdza, że kod
identyfikacyjny czujnika został
dopasowany do pozycji danego
koła.
10. Przejść do przedniego prawego koła i powtórzyć proceduręopisaną w punkcie 9.
11. Przejść do tylnego prawego koła i
powtórzyć procedurę opisaną w
punkcie 9.
12. Przejść do tylnego lewego koła i powtórzyć procedurę opisaną w
punkcie 9. Dwa razy włącza się
sygnał dźwiękowy, sygnalizując
dopasowanie kodu
identyfikacyjnego czujnika do
tylnego lewego koła. Procedura
dopasowania czujników ciśnienia
w oponach nie jest już aktywna.

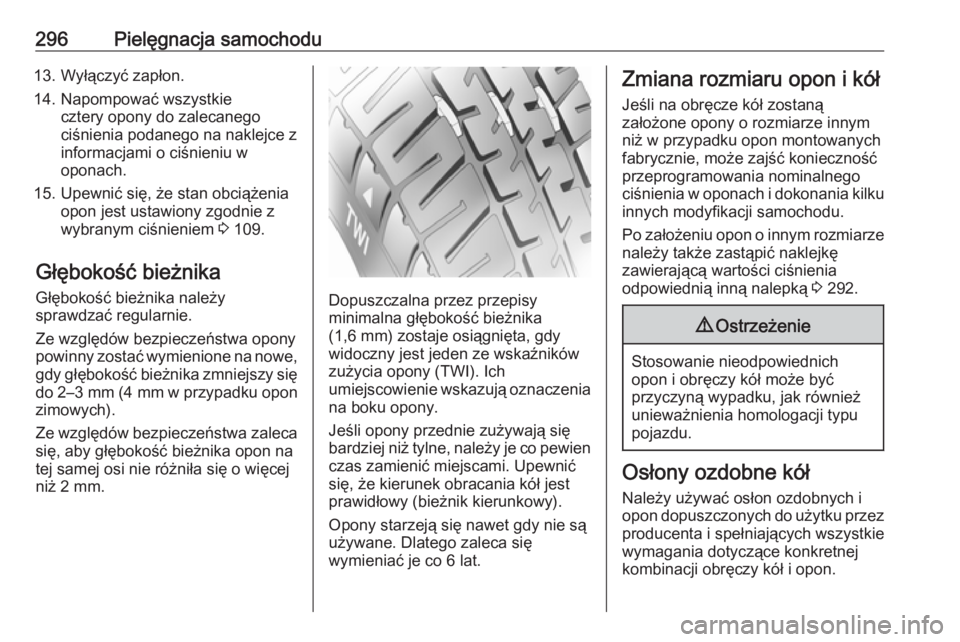

296Pielęgnacja samochodu13. Wyłączyć zapłon.
14. Napompować wszystkie cztery opony do zalecanego
ciśnienia podanego na naklejce z
informacjami o ciśnieniu w
oponach.
15. Upewnić się, że stan obciążenia opon jest ustawiony zgodnie z
wybranym ciśnieniem 3 109.
Głębokość bieżnika
Głębokość bieżnika należy
sprawdzać regularnie.
Ze względów bezpieczeństwa opony powinny zostać wymienione na nowe,
gdy głębokość bieżnika zmniejszy się do 2–3 mm (4 mm w przypadku opon
zimowych).
Ze względów bezpieczeństwa zaleca się, aby głębokość bieżnika opon na
tej samej osi nie różniła się o więcej niż 2 mm.
Dopuszczalna przez przepisy
minimalna głębokość bieżnika
(1,6 mm) zostaje osiągnięta, gdy
widoczny jest jeden ze wskaźników zużycia opony (TWI). Ich
umiejscowienie wskazują oznaczenia
na boku opony.
Jeśli opony przednie zużywają się
bardziej niż tylne, należy je co pewien czas zamienić miejscami. Upewnić
się, że kierunek obracania kół jest
prawidłowy (bieżnik kierunkowy).
Opony starzeją się nawet gdy nie są
używane. Dlatego zaleca się
wymieniać je co 6 lat.
Zmiana rozmiaru opon i kół
Jeśli na obręcze kół zostaną
założone opony o rozmiarze innym niż w przypadku opon montowanych
fabrycznie, może zajść konieczność
przeprogramowania nominalnego
ciśnienia w oponach i dokonania kilku
innych modyfikacji samochodu.
Po założeniu opon o innym rozmiarze należy także zastąpić naklejkę
zawierającą wartości ciśnienia
odpowiednią inną nalepką 3 292.9 Ostrzeżenie
Stosowanie nieodpowiednich
opon i obręczy kół może być
przyczyną wypadku, jak również
unieważnienia homologacji typu
pojazdu.
Osłony ozdobne kół
Należy używać osłon ozdobnych i
opon dopuszczonych do użytku przez
producenta i spełniających wszystkie
wymagania dotyczące konkretnej
kombinacji obręczy kół i opon.

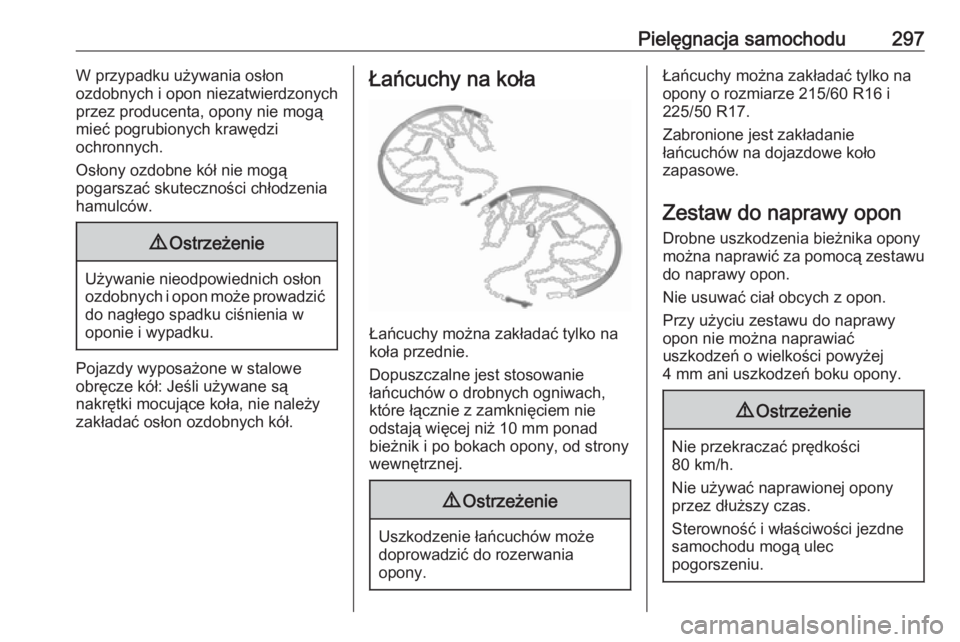

Pielęgnacja samochodu297W przypadku używania osłon
ozdobnych i opon niezatwierdzonych
przez producenta, opony nie mogą
mieć pogrubionych krawędzi
ochronnych.
Osłony ozdobne kół nie mogą
pogarszać skuteczności chłodzenia hamulców.9 Ostrzeżenie
Używanie nieodpowiednich osłon
ozdobnych i opon może prowadzić do nagłego spadku ciśnienia w
oponie i wypadku.
Pojazdy wyposażone w stalowe
obręcze kół: Jeśli używane są
nakrętki mocujące koła, nie należy
zakładać osłon ozdobnych kół.
Łańcuchy na koła
Łańcuchy można zakładać tylko na
koła przednie.
Dopuszczalne jest stosowanie
łańcuchów o drobnych ogniwach, które łącznie z zamknięciem nie
odstają więcej niż 10 mm ponad
bieżnik i po bokach opony, od strony
wewnętrznej.
9 Ostrzeżenie
Uszkodzenie łańcuchów może
doprowadzić do rozerwania
opony.
Łańcuchy można zakładać tylko na
opony o rozmiarze 215/60 R16 i
225/50 R17.
Zabronione jest zakładanie
łańcuchów na dojazdowe koło
zapasowe.
Zestaw do naprawy opon
Drobne uszkodzenia bieżnika opony
można naprawić za pomocą zestawu
do naprawy opon.
Nie usuwać ciał obcych z opon.
Przy użyciu zestawu do naprawy
opon nie można naprawiać
uszkodzeń o wielkości powyżej
4 mm ani uszkodzeń boku opony.9 Ostrzeżenie
Nie przekraczać prędkości
80 km/h.
Nie używać naprawionej opony
przez dłuższy czas.
Sterowność i właściwości jezdne
samochodu mogą ulec
pogorszeniu.

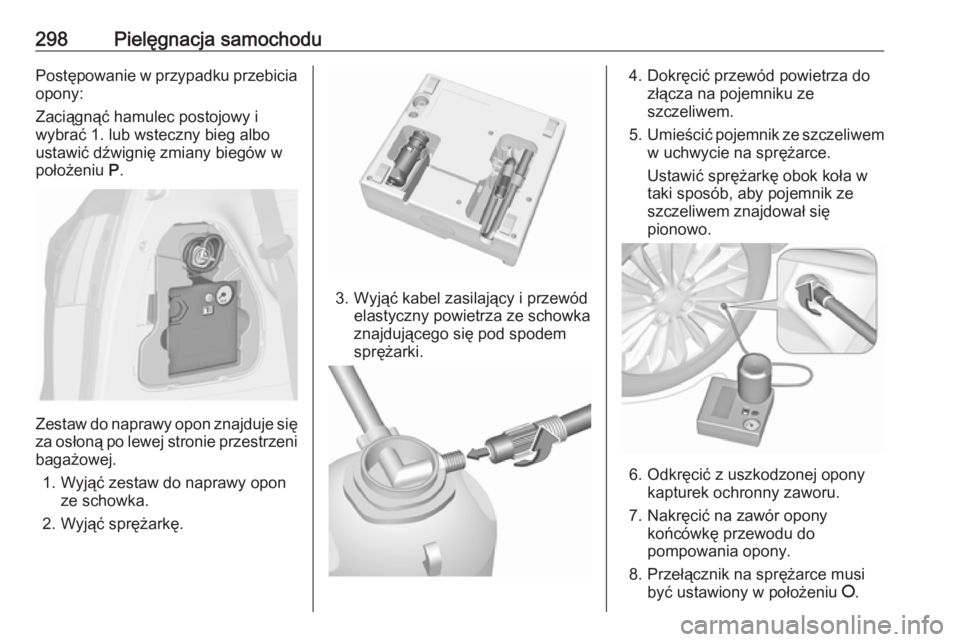

298Pielęgnacja samochoduPostępowanie w przypadku przebiciaopony:
Zaciągnąć hamulec postojowy i
wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów w
położeniu P.
Zestaw do naprawy opon znajduje się
za osłoną po lewej stronie przestrzeni
bagażowej.
1. Wyjąć zestaw do naprawy opon ze schowka.
2. Wyjąć sprężarkę.
3. Wyjąć kabel zasilający i przewód elastyczny powietrza ze schowka
znajdującego się pod spodem
sprężarki.
4. Dokręcić przewód powietrza do złącza na pojemniku zeszczeliwem.
5. Umieścić pojemnik ze szczeliwem
w uchwycie na sprężarce.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.
6. Odkręcić z uszkodzonej opony kapturek ochronny zaworu.
7. Nakręcić na zawór opony końcówkę przewodu do
pompowania opony.
8. Przełącznik na sprężarce musi być ustawiony w położeniu J.
