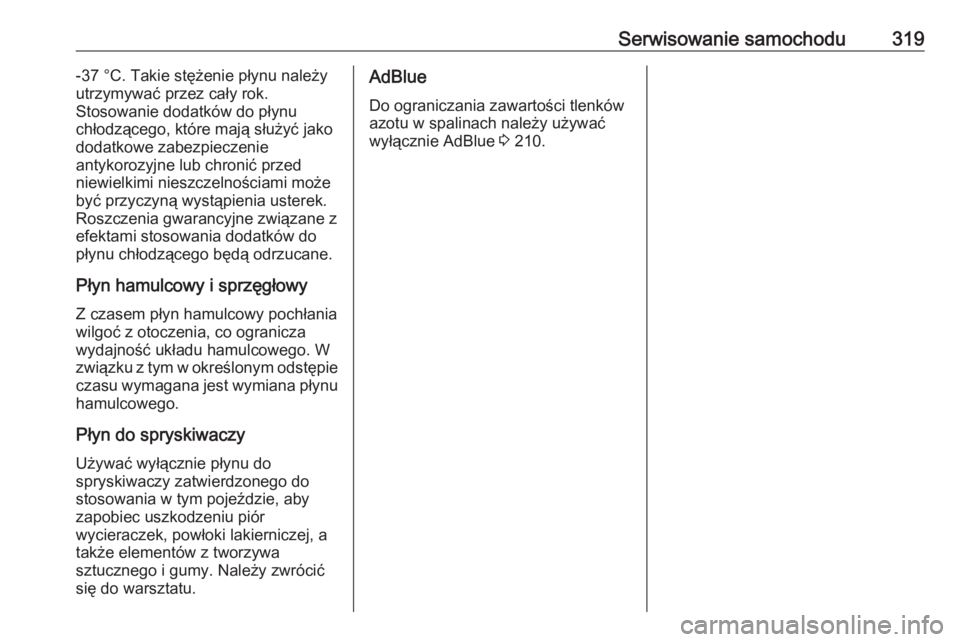

Serwisowanie samochodu319-37 °C. Takie stężenie płynu należy
utrzymywać przez cały rok.
Stosowanie dodatków do płynu
chłodzącego, które mają służyć jako
dodatkowe zabezpieczenie
antykorozyjne lub chronić przed
niewielkimi nieszczelnościami może
być przyczyną wystąpienia usterek.
Roszczenia gwarancyjne związane z
efektami stosowania dodatków do
płynu chłodzącego będą odrzucane.
Płyn hamulcowy i sprzęgłowy Z czasem płyn hamulcowy pochłania
wilgoć z otoczenia, co ogranicza
wydajność układu hamulcowego. W
związku z tym w określonym odstępie
czasu wymagana jest wymiana płynu
hamulcowego.
Płyn do spryskiwaczy
Używać wyłącznie płynu do
spryskiwaczy zatwierdzonego do
stosowania w tym pojeździe, aby
zapobiec uszkodzeniu piór
wycieraczek, powłoki lakierniczej, a
także elementów z tworzywa
sztucznego i gumy. Należy zwrócić
się do warsztatu.AdBlue
Do ograniczania zawartości tlenków
azotu w spalinach należy używać
wyłącznie AdBlue 3 210.

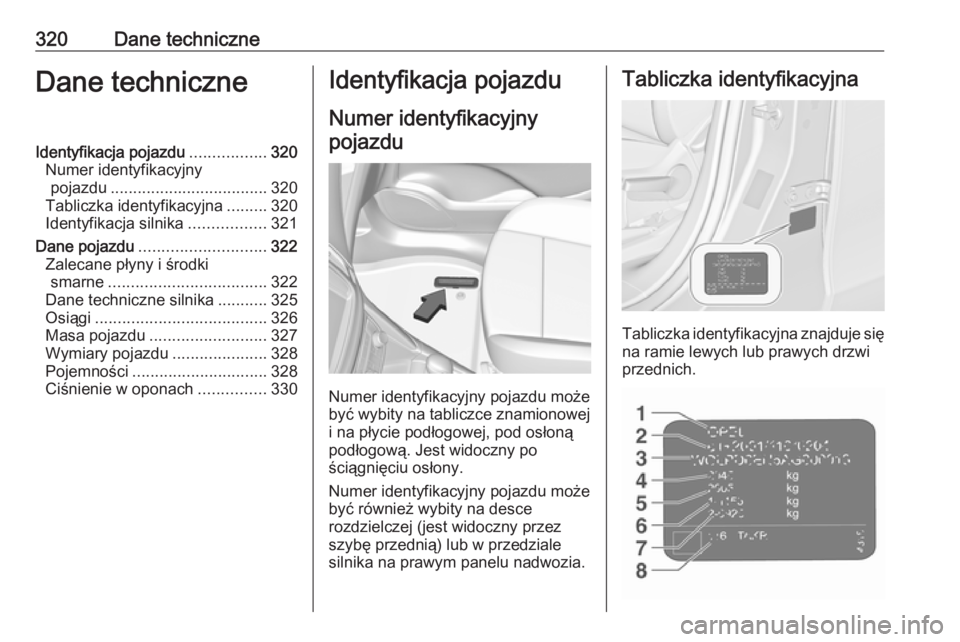

320Dane techniczneDane techniczneIdentyfikacja pojazdu.................320
Numer identyfikacyjny pojazdu ................................... 320
Tabliczka identyfikacyjna .........320
Identyfikacja silnika .................321
Dane pojazdu ............................ 322
Zalecane płyny i środki smarne ................................... 322
Dane techniczne silnika ...........325
Osiągi ...................................... 326
Masa pojazdu .......................... 327
Wymiary pojazdu .....................328
Pojemności .............................. 328
Ciśnienie w oponach ...............330Identyfikacja pojazdu
Numer identyfikacyjnypojazdu
Numer identyfikacyjny pojazdu może
być wybity na tabliczce znamionowej
i na płycie podłogowej, pod osłoną
podłogową. Jest widoczny po
ściągnięciu osłony.
Numer identyfikacyjny pojazdu może
być również wybity na desce
rozdzielczej (jest widoczny przez
szybę przednią) lub w przedziale
silnika na prawym panelu nadwozia.
Tabliczka identyfikacyjna
Tabliczka identyfikacyjna znajduje się na ramie lewych lub prawych drzwi
przednich.

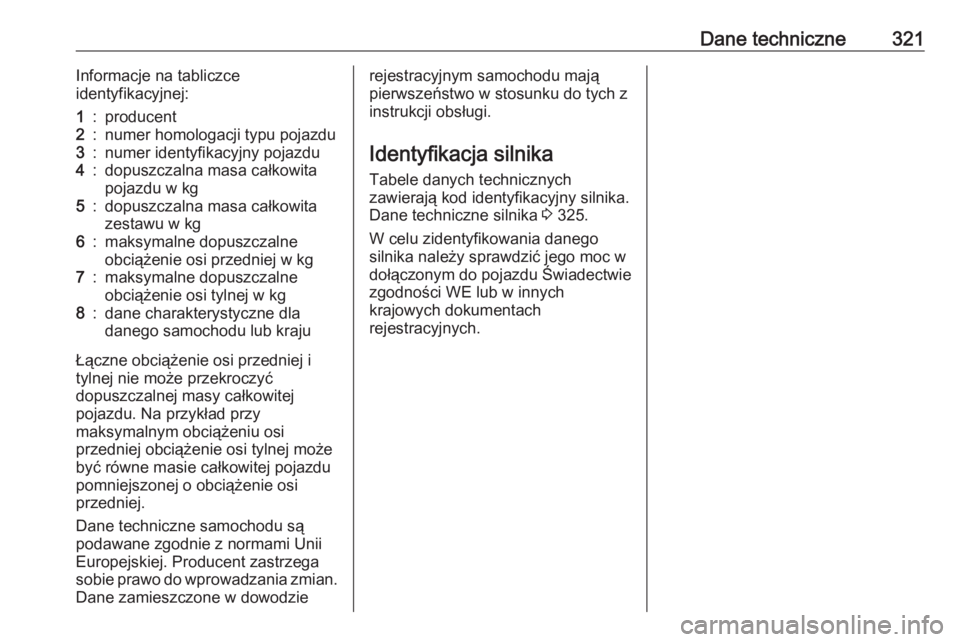

Dane techniczne321Informacje na tabliczce
identyfikacyjnej:1:producent2:numer homologacji typu pojazdu3:numer identyfikacyjny pojazdu4:dopuszczalna masa całkowita
pojazdu w kg5:dopuszczalna masa całkowita
zestawu w kg6:maksymalne dopuszczalne
obciążenie osi przedniej w kg7:maksymalne dopuszczalne
obciążenie osi tylnej w kg8:dane charakterystyczne dla
danego samochodu lub kraju
Łączne obciążenie osi przedniej i
tylnej nie może przekroczyć
dopuszczalnej masy całkowitej
pojazdu. Na przykład przy
maksymalnym obciążeniu osi
przedniej obciążenie osi tylnej może
być równe masie całkowitej pojazdu
pomniejszonej o obciążenie osi
przedniej.
Dane techniczne samochodu są
podawane zgodnie z normami Unii
Europejskiej. Producent zastrzega
sobie prawo do wprowadzania zmian.
Dane zamieszczone w dowodzie
rejestracyjnym samochodu mają
pierwszeństwo w stosunku do tych z
instrukcji obsługi.
Identyfikacja silnika
Tabele danych technicznych
zawierają kod identyfikacyjny silnika.
Dane techniczne silnika 3 325.
W celu zidentyfikowania danego
silnika należy sprawdzić jego moc w
dołączonym do pojazdu Świadectwie
zgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.

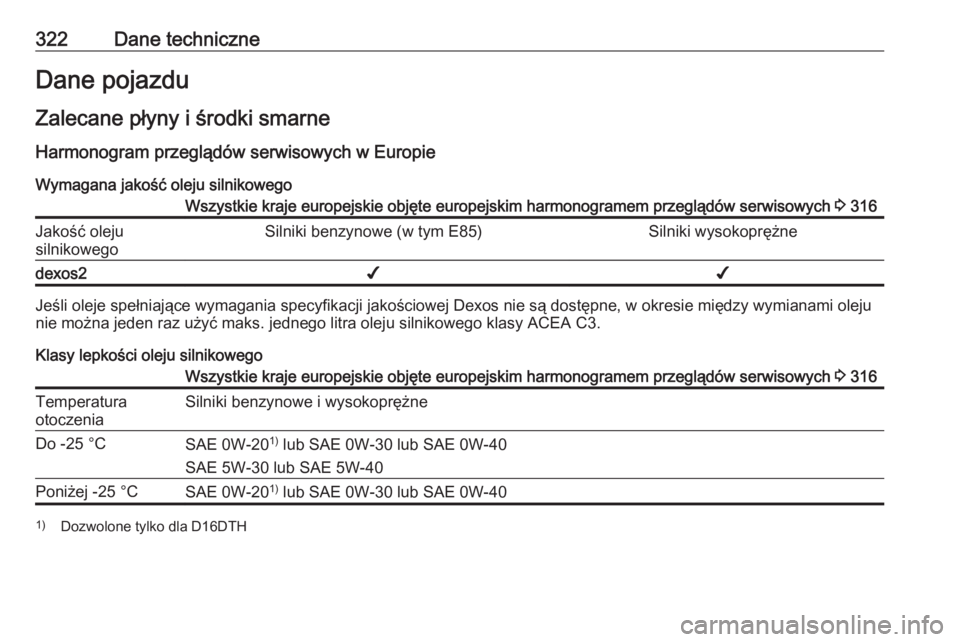

322Dane techniczneDane pojazduZalecane płyny i środki smarne
Harmonogram przeglądów serwisowych w Europie Wymagana jakość oleju silnikowegoWszystkie kraje europejskie objęte europejskim harmonogramem przeglądów serwisowych 3 316Jakość oleju
silnikowegoSilniki benzynowe (w tym E85)Silniki wysokoprężnedexos2✔✔
Jeśli oleje spełniające wymagania specyfikacji jakościowej Dexos nie są dostępne, w okresie między wymianami oleju nie można jeden raz użyć maks. jednego litra oleju silnikowego klasy ACEA C3.
Klasy lepkości oleju silnikowego
Wszystkie kraje europejskie objęte europejskim harmonogramem przeglądów serwisowych 3 316Temperatura
otoczeniaSilniki benzynowe i wysokoprężneDo -25 °CSAE 0W-20 1)
lub SAE 0W-30 lub SAE 0W-40
SAE 5W-30 lub SAE 5W-40Poniżej -25 °CSAE 0W-20 1)
lub SAE 0W-30 lub SAE 0W-401) Dozwolone tylko dla D16DTH

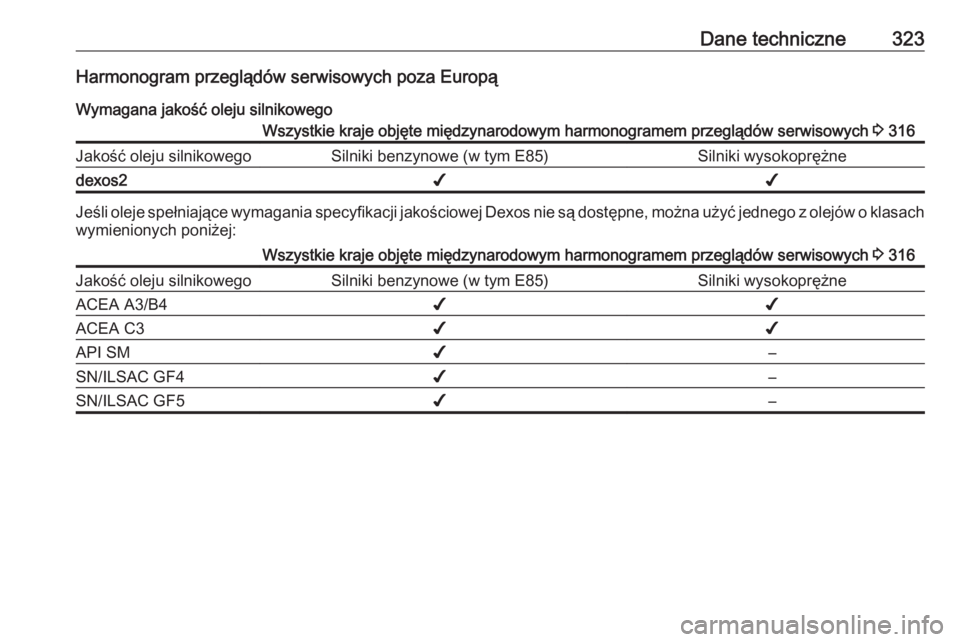

Dane techniczne323Harmonogram przeglądów serwisowych poza EuropąWymagana jakość oleju silnikowegoWszystkie kraje objęte międzynarodowym harmonogramem przeglądów serwisowych 3 316Jakość oleju silnikowegoSilniki benzynowe (w tym E85)Silniki wysokoprężnedexos2✔✔
Jeśli oleje spełniające wymagania specyfikacji jakościowej Dexos nie są dostępne, można użyć jednego z olejów o klasach
wymienionych poniżej:
Wszystkie kraje objęte międzynarodowym harmonogramem przeglądów serwisowych 3 316Jakość oleju silnikowegoSilniki benzynowe (w tym E85)Silniki wysokoprężneACEA A3/B4✔✔ACEA C3✔✔API SM✔–SN/ILSAC GF4✔–SN/ILSAC GF5✔–

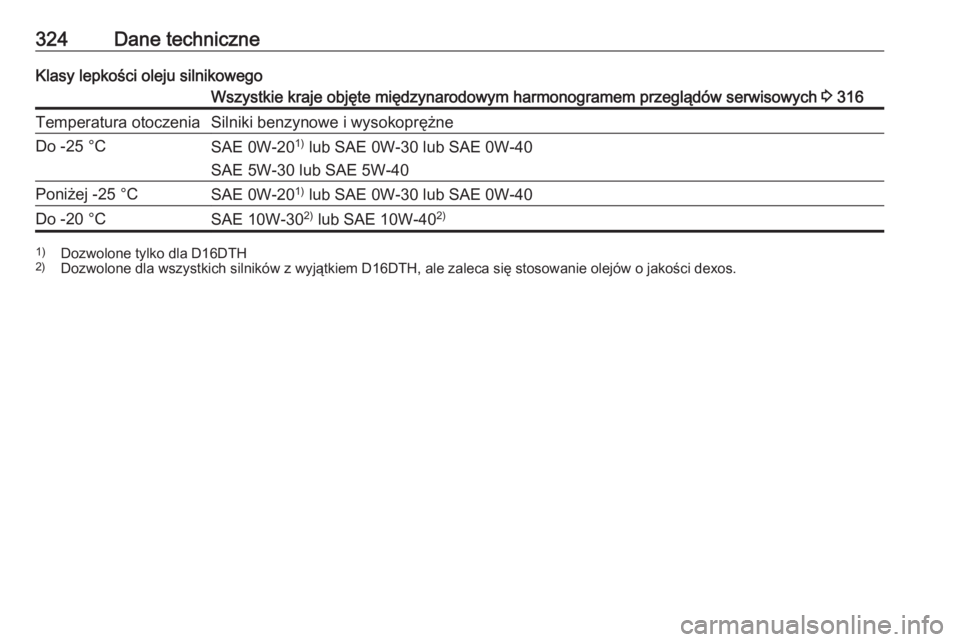

324Dane techniczneKlasy lepkości oleju silnikowegoWszystkie kraje objęte międzynarodowym harmonogramem przeglądów serwisowych 3 316Temperatura otoczeniaSilniki benzynowe i wysokoprężneDo -25 °CSAE 0W-20 1)
lub SAE 0W-30 lub SAE 0W-40
SAE 5W-30 lub SAE 5W-40Poniżej -25 °CSAE 0W-20 1)
lub SAE 0W-30 lub SAE 0W-40Do -20 °CSAE 10W-30 2)
lub SAE 10W-40 2)1)
Dozwolone tylko dla D16DTH
2) Dozwolone dla wszystkich silników z wyjątkiem D16DTH, ale zaleca się stosowanie olejów o jakości dexos.

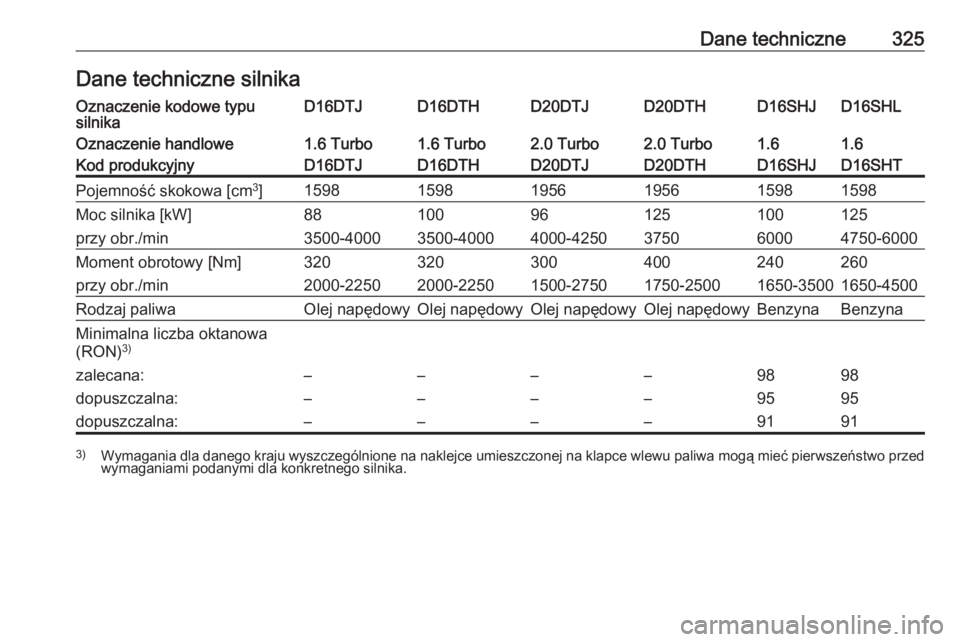

Dane techniczne325Dane techniczne silnikaOznaczenie kodowe typu
silnikaD16DTJD16DTHD20DTJD20DTHD16SHLD16SHJOznaczenie handlowe1.6 Turbo1.6 Turbo2.0 Turbo2.0 Turbo1.61.6Kod produkcyjnyD16DTJD16DTHD20DTJD20DTHD16SHTD16SHJPojemność skokowa [cm 3
]159815981956195615981598Moc silnika [kW]8810096125125100przy obr./min3500-40003500-40004000-425037504750-60006000Moment obrotowy [Nm]320320300400260240przy obr./min2000-22502000-22501500-27501750-25001650-45001650-3500Rodzaj paliwaOlej napędowyOlej napędowyOlej napędowyOlej napędowyBenzynaBenzynaMinimalna liczba oktanowa
(RON) 3)zalecana:––––9898dopuszczalna:––––9595dopuszczalna:––––91913)
Wymagania dla danego kraju wyszczególnione na naklejce umieszczonej na klapce wlewu paliwa mogą mieć pierwszeństwo przed
wymaganiami podanymi dla konkretnego silnika.

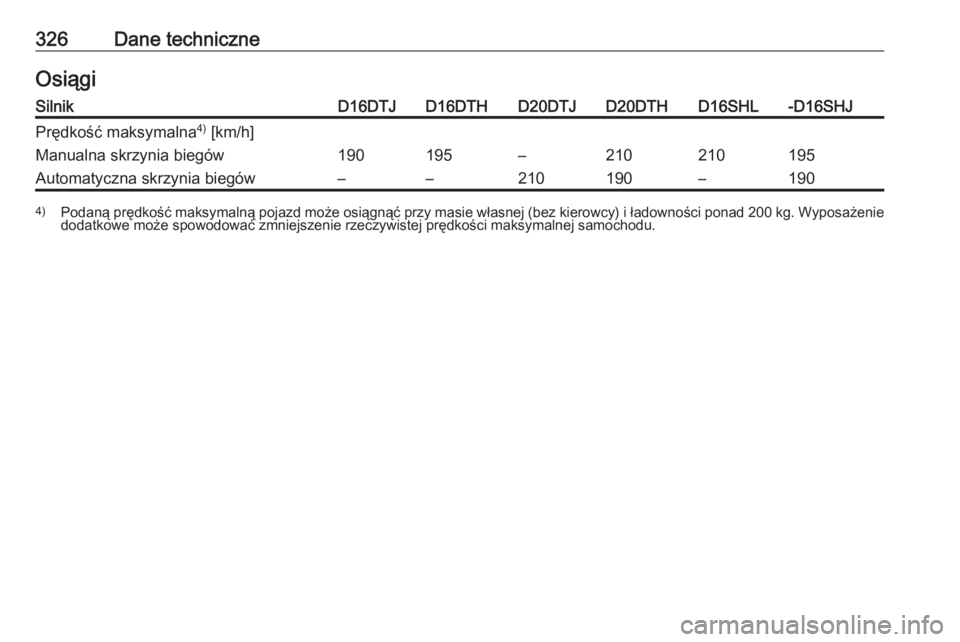

326Dane techniczneOsiągiSilnikD16DTJD16DTHD20DTJD20DTHD16SHL-D16SHJPrędkość maksymalna4)
[km/h]Manualna skrzynia biegów190195–210210195Automatyczna skrzynia biegów––210190–1904) Podaną prędkość maksymalną pojazd może osiągnąć przy masie własnej (bez kierowcy) i ładowności ponad 200 kg. Wyposażenie
dodatkowe może spowodować zmniejszenie rzeczywistej prędkości maksymalnej samochodu.

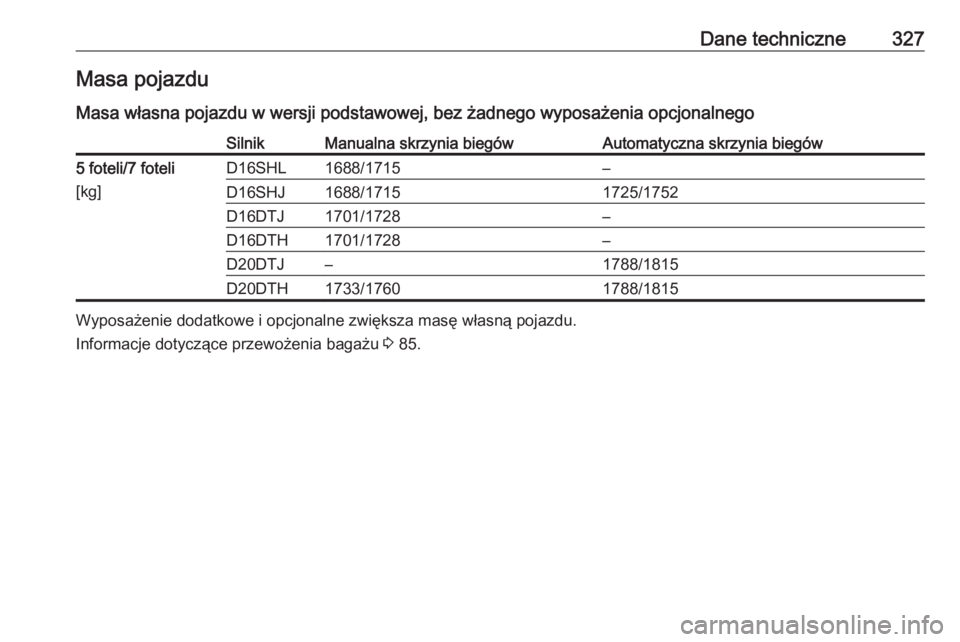

Dane techniczne327Masa pojazdu
Masa własna pojazdu w wersji podstawowej, bez żadnego wyposażenia opcjonalnegoSilnikManualna skrzynia biegówAutomatyczna skrzynia biegów5 foteli/7 foteli
[kg]D16SHL1688/1715–D16SHJ1688/17151725/1752D16DTJ1701/1728–D16DTH1701/1728–D20DTJ–1788/1815D20DTH1733/17601788/1815
Wyposażenie dodatkowe i opcjonalne zwiększa masę własną pojazdu.
Informacje dotyczące przewożenia bagażu 3 85.

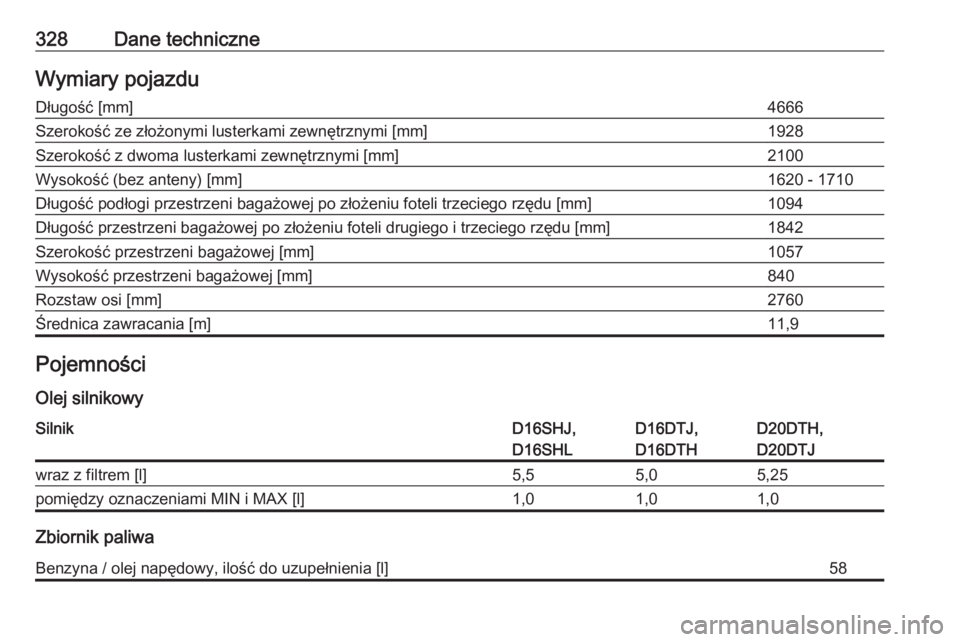

328Dane techniczneWymiary pojazduDługość [mm]4666Szerokość ze złożonymi lusterkami zewnętrznymi [mm]1928Szerokość z dwoma lusterkami zewnętrznymi [mm]2100Wysokość (bez anteny) [mm]1620 - 1710Długość podłogi przestrzeni bagażowej po złożeniu foteli trzeciego rzędu [mm]1094Długość przestrzeni bagażowej po złożeniu foteli drugiego i trzeciego rzędu [mm]1842Szerokość przestrzeni bagażowej [mm]1057Wysokość przestrzeni bagażowej [mm]840Rozstaw osi [mm]2760Średnica zawracania [m]11,9Pojemności
Olej silnikowySilnikD16SHJ,
D16SHLD16DTJ,
D16DTHD20DTH,
D20DTJwraz z filtrem [l]5,55,05,25pomiędzy oznaczeniami MIN i MAX [l]1,01,01,0
Zbiornik paliwa
Benzyna / olej napędowy, ilość do uzupełnienia [l]58
