OPEL ZAFIRA C 2019 Instrukcja obsługi (in Polish)

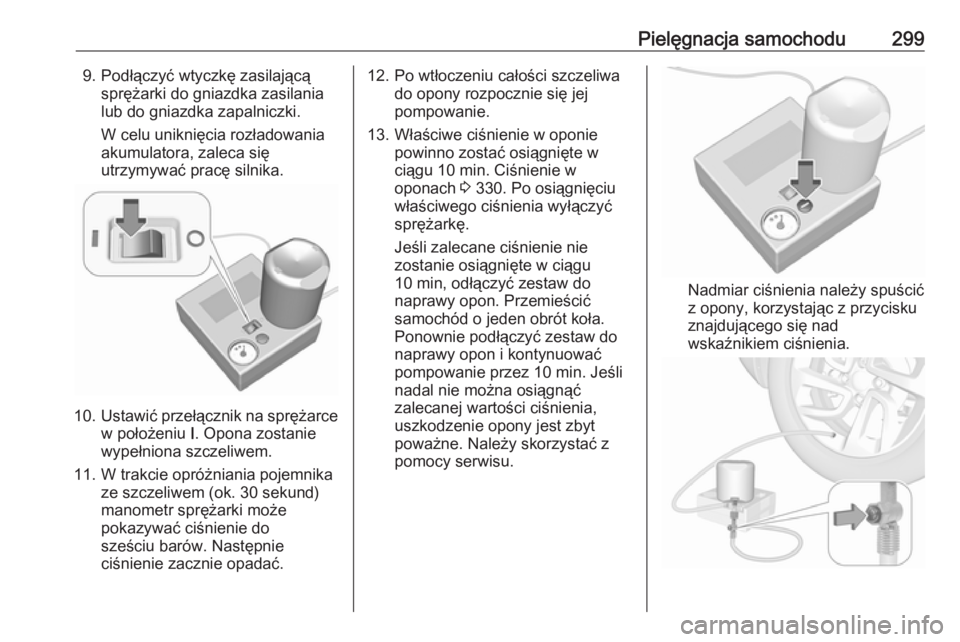

Pielęgnacja samochodu2999. Podłączyć wtyczkę zasilającąsprężarki do gniazdka zasilania
lub do gniazdka zapalniczki.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.
10. Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
11. W trakcie opróżniania pojemnika ze szczeliwem (ok. 30 sekund)manometr sprężarki może
pokazywać ciśnienie do
sześciu barów. Następnie
ciśnienie zacznie opadać.
12. Po wtłoczeniu całości szczeliwa do opony rozpocznie się jej
pompowanie.
13. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu 10 min. Ciśnienie w
oponach 3 330. Po osiągnięciu
właściwego ciśnienia wyłączyć
sprężarkę.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
10 min, odłączyć zestaw do
naprawy opon. Przemieścić
samochód o jeden obrót koła.
Ponownie podłączyć zestaw do
naprawy opon i kontynuować
pompowanie przez 10 min. Jeśli
nadal nie można osiągnąć
zalecanej wartości ciśnienia,
uszkodzenie opony jest zbyt
poważne. Należy skorzystać z
pomocy serwisu.
Nadmiar ciśnienia należy spuścić
z opony, korzystając z przycisku
znajdującego się nad
wskaźnikiem ciśnienia.

300Pielęgnacja samochoduW niektórych wersjach przycisk
może znajdować się na wężu
powietrza.
Sprężarka nie powinna pracować
dłużej niż 10 min.
14. Odłączyć zestaw do naprawy opon. Wcisnąć zaczep na
uchwycie w celu wyjęcia z niego
pojemnika ze szczeliwem.
Nakręcić końcówkę węża
wypełniającego na wolne złącze
butelki ze szczeliwem.
Zapobiegnie to wypływaniu
szczeliwa. Schować zestaw do
naprawy opon w przestrzeni
bagażowej.
15. Za pomocą szmatki wytrzeć nadmiar szczeliwa.
16. Z pojemnika ze szczeliwem zdjąć naklejkę z oznaczeniem
prędkości maksymalnej i przykleić ją w polu widzenia kierowcy.
17. Natychmiast ruszyć z miejsca, aby szczeliwo zostało
równomiernie rozprowadzone w
oponie. Po przejechaniu ok.
10 km (lecz nie później niż po
10 min) zatrzymać się i sprawdzić
ciśnienie w oponie. W tym celunakręcić końcówkę węża
sprężarki bezpośrednio na zawór opony i sprężarki.
Jeśli ciśnienie w oponie
przekracza 1,3 bara, należy
dopompować koło, aby uzyskać
właściwą wartość ciśnienia.
Procedurę należy powtarzać aż
do stwierdzenia braku ubytków
ciśnienia.
Jeśli ciśnienie spadło poniżej
1,3 bara, zaprzestać jazdy.
Należy skorzystać z pomocy
serwisu.
18. Schować zestaw do naprawy opon w przestrzeni bagażowej.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarsza się charakterystyka jazdy,
oponę należy jak najszybciej
wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej 30 min.
Przy ciśnieniu 7 barów otwiera się
wbudowany zawór bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.
Zużyty pojemnik ze szczeliwem
należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać
w temperaturach powyżej ok.
-30 °C.

Pielęgnacja samochodu301Ewentualnie dołączone adaptery
mogą posłużyć także do
pompowania innych przedmiotów
np. piłek, materacy, pontonów itp.
Adaptery mogą znajdować się pod
sprężarką. Aby wyjąć adapter,
wkręcić przewód elastyczny
powietrza od sprężarki i pociągnąć.
Zmiana koła Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
● Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg alboustawić dźwignię zmiany biegów
w położeniu P.
● Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
● Przed podniesieniem pojazdu należy z niego wyjąć ciężkieprzedmioty.● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
● Nigdy nie wolno kłaść się pod uniesionym samochodem.
● Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
● Przed zamontowaniem koła wyczyścić nakrętki kół i gwint
czystą szmatką.9 Ostrzeżenie
Nie smarować śruby, nakrętki ani
czopu koła.
Punkty podparcia
Pokazane punkty podparcia
wskazują miejsca, w których powinny być mocowane ramiona podnoszące
oraz podnośniki używane podczas
zmiany opon na zimowe/letnie.
Tylne ramię podnośnika należy
umieścić centralnie pod wgłębieniem
w progu.

302Pielęgnacja samochoduPrzednie ramię podnośnika należy
umieścić pod podwoziem.
Koło zapasowe Koło zapasowe można sklasyfikować
jako dojazdowe koło zapasowe w
zależności od stosunku rozmiaru koła
do innych zamocowanych kół oraz
obowiązujących przepisów. W takim
przypadku obowiązuje maksymalna
dozwolona prędkość, nawet jeśli nie
jest ona podana na etykiecie na kole
zapasowym.
Założyć można tylko jedno
dojazdowe koło zapasowe. Nie
przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy
zwolnić. Dojazdowe koło zapasowe
należy jak najszybciej zastąpić kołem standardowym.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Koło zapasowe znajduje się w
uchwycie pod podłogą pojazdu.
1. Otworzyć schowek w przestrzeni bagażowej 3 289.
2. Zdjąć obydwie zatyczki ze śrub sześciokątnych.
3.Zamocować klucz do kół do jednej
śruby sześciokątnej i obrócić ją w
lewo do momentu wyczucia
oporu.
4. Postępować z drugą śrubą sześciokątną w ten sam sposób.
5. Podnieść uchwyt zapasowegokoła i odblokować obydwa
zatrzaski.
6. Opuścić uchwyt koła zapasowego.

Pielęgnacja samochodu303
7. Odczepić linkę zabezpieczającą.
8.Całkowicie opuścić uchwyt i wyjąć
koło zapasowe.
9. Zmienić koło.
Koło z uszkodzoną oponą musi
zostać zamocowane w
przestrzeni bagażowej, patrz
poniżej.
10. Unieść pusty uchwyt koła zapasowego i zaczepić linkę
zabezpieczającą.
11. Podnieść uchwyt koła zapasowego nieco wyżej i
zablokować w obydwu
zatrzaskach. Otwarte strony
zatrzasków muszą być zwrócone w kierunku jazdy.
12. Zamknąć pusty uchwyt koła zapasowego, obracając obie
śruby sześciokątne w prawo za
pomocą klucza do kół.
13. Założyć zatyczki na śruby sześciokątne.
14. Schować klucz i podnośnik w schowku przed tylną klapą.
15. Zamknąć pokrywę schowka. Przy umieszczaniu koła zapasowego
w uchwycie należy zwrócić uwagę,
aby ustawić je w takim położeniu, by
zawór opony znajdował się nad
wgłębieniem w uchwycie.Montaż koła zapasowego
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
● W razie potrzeby umieścić klin pod kołem znajdującym się po
przekątnej względem koła
wymienianego.
● Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów
w położeniu P.
● Wyjąć koło zapasowe 3 302.
● Nie zmieniać jednocześnie więcej niż jednego koła.
● Podnośnika używać wyłącznie do wymiany koła w razie
przebicia; nie stosować go do sezonowej wymiany opon
zimowych i letnich.
● Podnośnik nie wymaga konserwacji.

304Pielęgnacja samochodu● Jeśli podłoże jest miękkie, podpodnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
● Przed podniesieniem pojazdu należy z niego wyjąć ciężkieprzedmioty.
● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
● Nigdy nie wolno kłaść się pod uniesionym samochodem.
● Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
● Przed zamontowaniem koła wyczyścić nakrętki kół i gwint
czystą szmatką.9 Ostrzeżenie
Nie smarować śruby, nakrętki ani
czopu koła.
9 Ostrzeżenie
Przy wymianie kół należy zawsze
używać prawidłowych śrub.
Podczas mocowania koła
zapasowego można również użyć śrub do kół ze stopów metali
lekkich.
1. Podważyć śrubokrętem i zdjąć kapturki śrub koła.
Obręcze stalowe z osłoną: Zdjąć
osłonę koła.
Obręcze kół ze stopów metali
lekkich: Podważyć śrubokrętem i
zdjąć kapturki śrub koła.
Zabezpieczyć obręcz koła,
umieszczając pomiędzy nią a
śrubokrętem kawałek miękkiej
tkaniny.
2. Rozłożyć i precyzyjnie zamocować klucz kolejno do
każdej nakrętki i poluzować ją o
pół obrotu.
Koła mogą być zabezpieczone
przez specjalne nakrętki
mocujące. Aby poluzować te
specjalne nakrętki, przed użyciem klucza do kół należy zamocować
adapter na łbie nakrętki. Element
ten znajduje się w schowku w
desce rozdzielczej.

Pielęgnacja samochodu305
3. W niektórych wersjachsamochodu punkt podparcia
znajduje się pod osłoną. Zdjąć
osłonę, pociągając ją na zewnątrz
pojazdu.
4. Upewnić się, że podnośnik jest prawidłowo umiejscowiony pod
jednym z punktów podparcia.
5. Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.
Podłączyć klucz do kół i
upewniwszy się, że podnośnik
jest właściwie ustawiony, obracać kluczem, aż koło uniesie się z
podłoża.
6. Odkręcić nakrętki koła.
7. Zmienić koło. Koło zapasowe 3 302
8. Nakręcić nakrętki koła. 9. Opuścić pojazd i wyjąć podnośnik.
10. Precyzyjnie zamocować klucz kolejno do każdej nakrętki i
dokręcić ją. Nakrętki należy
dokręcać na krzyż. Moment
dokręcania wynosi 140 Nm.

306Pielęgnacja samochodu11. Przed założeniem osłonyozdobnej, wyrównać otwór na
zawór z zaworem opony.
Założyć kapturki nakrętek koła.
12. Założyć osłonę na punkt podparcia.
13. Schować zmienione koło 3 302,
narzędzia samochodowe 3 289 i
adapter do nakrętek mocujących koła 3 66.
14. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcania nakrętek
koła.
Umieszczanie
pełnowymiarowego koła z
uszkodzoną oponą w przestrzeni
bagażowej
Uchwyt koła zapasowego nie jest
przeznaczony do przechowywania
kół o rozmiarze innym niż koło
zapasowe.
Uszkodzone koło o średnicy większej niż koło zapasowe musi zostać
umieszczone w przestrzenibagażowej i zamocowane przy użyciu
pasa. Narzędzia samochodowe
3 289.
Fotele w trzecim rzędzie muszą
zostać złożone 3 70.
1. Umieścić koło blisko lewej ściany bagażnika.
2. Przełożyć koniec pasa z pętląprzez przedni zaczep
stabilizacyjny po lewej stronie.
3. Przełożyć koniec pasa z hakiem przez pętlę i pociągnąć aż do
silnego zamocowania pasa do
zaczepu stabilizacyjnego.
4. Przełożyć pas przez ramiona koła, jak pokazano na rysunku.
5. Zamocować hak do tylnego lewego zaczepu stabilizacyjnego.
6. Naprężyć i zabezpieczyć pas za pomocą sprzączki.
9 Niebezpieczeństwo
Jeśli w przestrzeni bagażowej jest
przewożone uszkodzone koło
pełnowymiarowe, podczas jazdy
oparcia tylnych foteli muszą być
zawsze ustawione w pozycji
pionowej i zablokowane.

Pielęgnacja samochodu3079Ostrzeżenie
Przechowywanie nieodpowiednio
zabezpieczonego podnośnika,
koła samochodowego lub innego
wyposażenia w przestrzeni
bagażowej może być przyczyną
obrażeń ciała. W trakcie
gwałtownego hamowania lub
kolizji niezabezpieczone
przedmioty mogą uderzyć
pasażera.
Podnośnik i narzędzia zawsze
przechowywać w odpowiednich
schowkach i zabezpieczać je
przed przemieszczaniem.
Koło z uszkodzoną oponą
umieszczone w przestrzeni
bagażowej należy zawsze
zamocować przy użyciu pasa.
Koło zapasowe z oponą
kierunkową
Jeśli to możliwe, opony o bieżniku
kierunkowym należy zakładać w taki
sposób, aby kierunek ich toczenia był
zgodny z kierunkiem wskazywanym
przez symbol. (np. strzałkę)
znajdujący się na boku opony.
W przypadku opon założonych
niezgodnie ze wskazanym
kierunkiem toczenia należy
zastosować się do następujących
wytycznych:
● Właściwości jezdne samochodu mogą być pogorszone. Zlecić
możliwie jak najszybszą naprawę opony lub wymianę opony na
nową i zamontować koło z nową/
naprawioną oponą zamiast koła
zapasowego.
● Szczególną ostrożność zachować podczas jazdy po
mokrych lub zaśnieżonych
nawierzchniach dróg.Uruchamianie silnika
przy użyciu przewodów
rozruchowych
Nie uruchamiać silnika przy użyciu urządzeń do rozruchu awaryjnego.
W razie rozładowania akumulatora
silnik można uruchomić za pomocą
przewodów rozruchowych i
akumulatora innego samochodu.
Nie uruchamiać silnika przy użyciuurządzeń do rozruchu awaryjnego.9 Ostrzeżenie
Zachować szczególną uwagę
podczas uruchamiania przy
wykorzystaniu przewodów
rozruchowych. Wszelkie
odstępstwa od poniższych
instrukcji mogą prowadzić do
obrażeń ciała i szkód
spowodowanych eksplozją
akumulatora lub uszkodzeniem
układów elektrycznych obu
pojazdów.

308Pielęgnacja samochodu9Ostrzeżenie
Unikać styczności akumulatora z
oczami, skórą, tkaninami i
powierzchniami lakierowanymi.
Elektrolit akumulatorowy zawiera
kwas siarkowy, który przy
bezpośrednim kontakcie może
powodować oparzenia skóry oraz
korozję elementów samochodu.
● Nie zbliżać się do akumulatora
pojazdu z otwartym ogniem lub
źródłem iskier.
● Rozładowany akumulator pojazdu może zamarznąć nawet
przy temperaturze zewnętrznej
0 °C. Przed podłączeniem
przewodów rozruchowych
rozmrozić akumulator.
● Podczas pracy z akumulatorem zakładać okulary i odzież
ochronną.
● Akumulator wspomagający musi mieć takie samo napięcie
zasilania (12 V) jak akumulator
używany w samochodzie. Jego
pojemność (wyrażona w Ah) nie
może być dużo mniejsza od
pojemności rozładowanego
akumulatora pojazdu.
● Należy korzystać z przewodów rozruchowych z izolowanymi
zaciskami, o średnicy co najmniej
16 mm 2
(25 mm 2
w przypadku
silników wysokoprężnych).
● Nie odłączać rozładowanego akumulatora od instalacji
elektrycznej pojazdu.
● Wyłączyć wszystkie zbędne odbiorniki prądu.
● Nie pochylać się nad akumulatorem w trakcie
rozruchu.
● Nie dopuszczać do zetknięcia się
zacisków przewodów
rozruchowych.
● Podczas uruchamiania silnika przy użyciu przewodów
rozruchowych samochody nie
powinny się stykać.● Zaciągnąć hamulec postojowy, skrzynię biegów ustawić w
położeniu neutralnym,
automatyczną skrzynię biegów przestawić w położenie P.
● Otworzyć osłonę zacisku dodatniego w komorze silnika
pojazdu oraz osłonę zacisku
dodatniego akumulatora
wspomagającego.
