Page 11 of 317

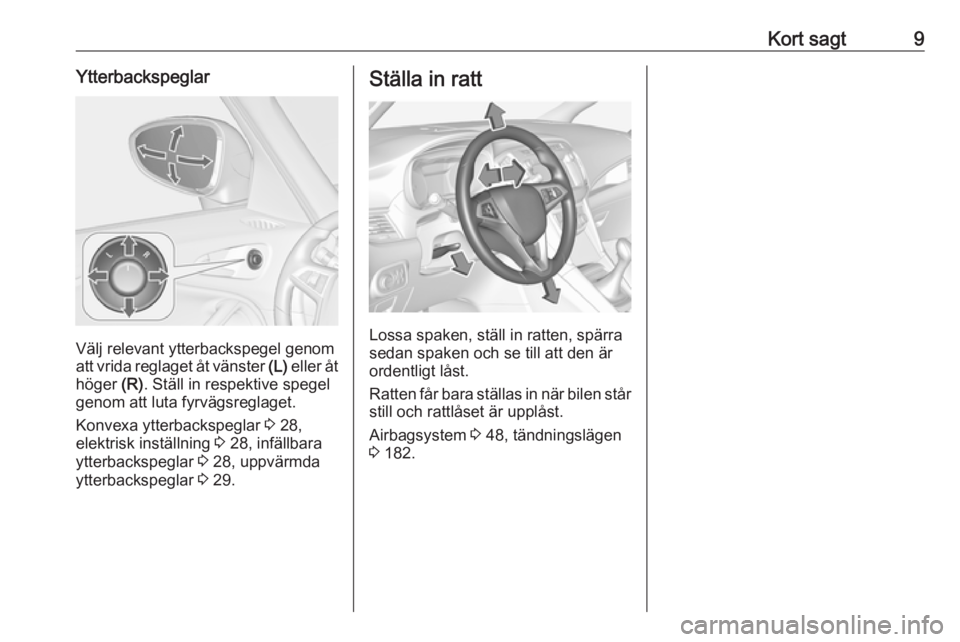

Kort sagt9Ytterbackspeglar
Välj relevant ytterbackspegel genom
att vrida reglaget åt vänster (L) eller åt
höger (R). Ställ in respektive spegel
genom att luta fyrvägsreglaget.
Konvexa ytterbackspeglar 3 28,
elektrisk inställning 3 28, infällbara
ytterbackspeglar 3 28, uppvärmda
ytterbackspeglar 3 29.
Ställa in ratt
Lossa spaken, ställ in ratten, spärra
sedan spaken och se till att den är
ordentligt låst.
Ratten får bara ställas in när bilen står still och rattlåset är upplåst.
Airbagsystem 3 48, tändningslägen
3 182.
Page 12 of 317

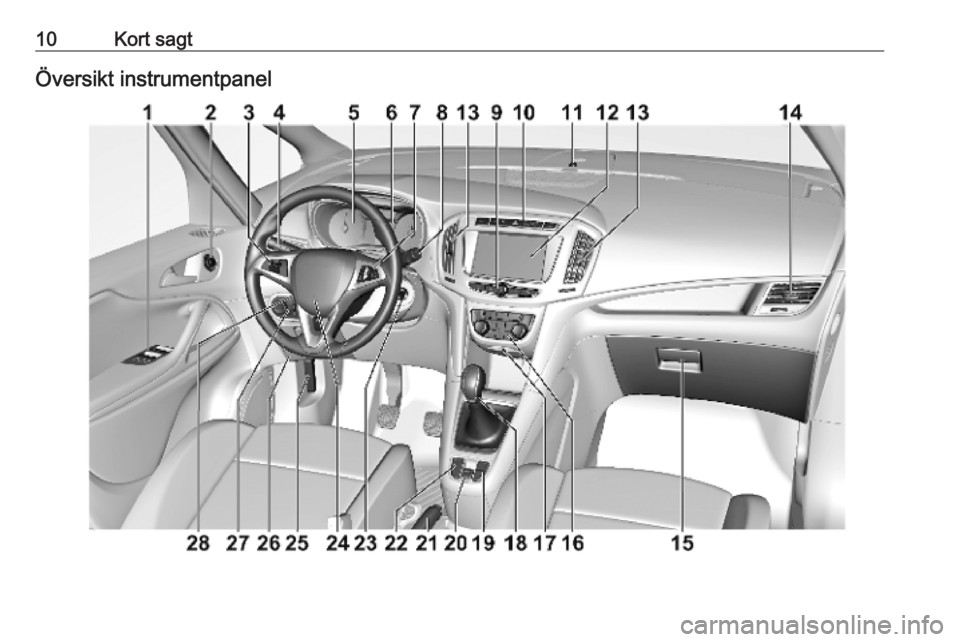

10Kort sagtÖversikt instrumentpanel
Page 13 of 317

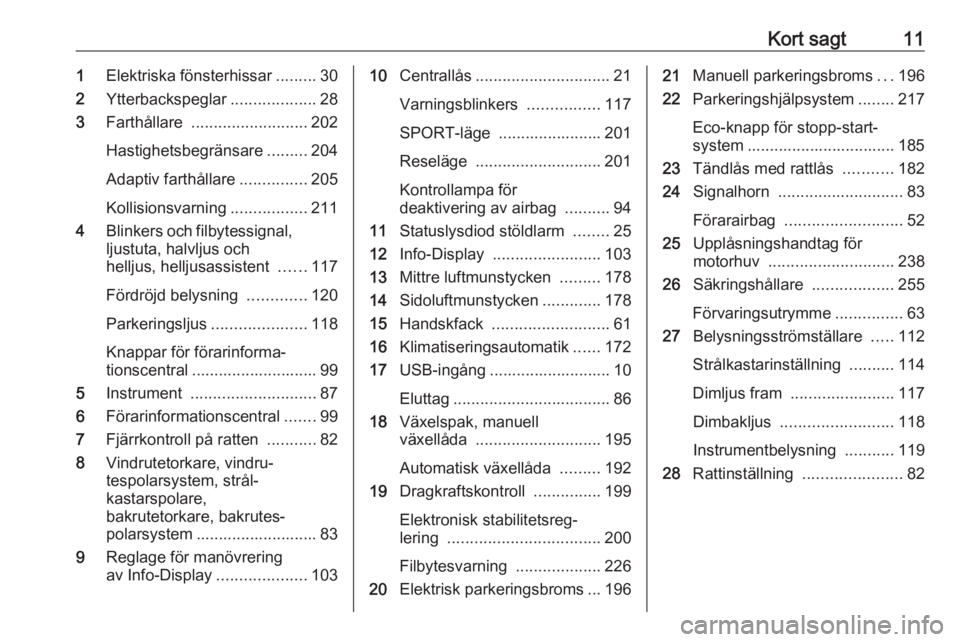

Kort sagt111Elektriska fönsterhissar .........30
2 Ytterbackspeglar ...................28
3 Farthållare .......................... 202
Hastighetsbegränsare .........204
Adaptiv farthållare ...............205
Kollisionsvarning .................211
4 Blinkers och filbytessignal,
ljustuta, halvljus och
helljus, helljusassistent ......117
Fördröjd belysning .............120
Parkeringsljus .....................118
Knappar för förarinforma‐
tionscentral ............................ 99
5 Instrument ............................ 87
6 Förarinformationscentral .......99
7 Fjärrkontroll på ratten ...........82
8 Vindrutetorkare, vindru‐
tespolarsystem, strål‐
kastarspolare,
bakrutetorkare, bakrutes‐
polarsystem ........................... 83
9 Reglage för manövrering
av Info-Display ....................10310Centrallås .............................. 21
Varningsblinkers ................117
SPORT-läge ....................... 201
Reseläge ............................ 201
Kontrollampa för
deaktivering av airbag ..........94
11 Statuslysdiod stöldlarm ........25
12 Info-Display ........................ 103
13 Mittre luftmunstycken .........178
14 Sidoluftmunstycken .............178
15 Handskfack .......................... 61
16 Klimatiseringsautomatik ......172
17 USB-ingång ........................... 10
Eluttag ................................... 86
18 Växelspak, manuell
växellåda ............................ 195
Automatisk växellåda .........192
19 Dragkraftskontroll ...............199
Elektronisk stabilitetsreg‐
lering .................................. 200
Filbytesvarning ...................226
20 Elektrisk parkeringsbroms ... 19621Manuell parkeringsbroms ...196
22 Parkeringshjälpsystem ........217
Eco-knapp för stopp-start-
system ................................. 185
23 Tändlås med rattlås ...........182
24 Signalhorn ............................ 83
Förarairbag .......................... 52
25 Upplåsningshandtag för
motorhuv ............................ 238
26 Säkringshållare ..................255
Förvaringsutrymme ...............63
27 Belysningsströmställare .....112
Strålkastarinställning ..........114
Dimljus fram ....................... 117
Dimbakljus ......................... 118
Instrumentbelysning ...........119
28 Rattinställning ......................82
Page 14 of 317

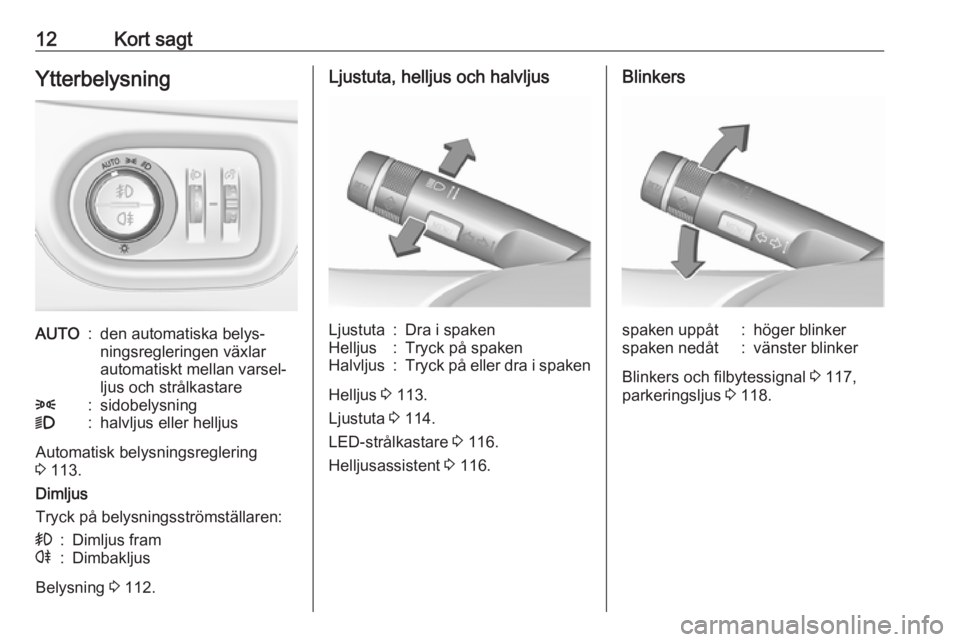

12Kort sagtYtterbelysningAUTO:den automatiska belys‐
ningsregleringen växlar
automatiskt mellan varsel‐
ljus och strålkastare8:sidobelysning9:halvljus eller helljus
Automatisk belysningsreglering
3 113.
Dimljus
Tryck på belysningsströmställaren:
>:Dimljus framr:Dimbakljus
Belysning 3 112.
Ljustuta, helljus och halvljusLjustuta:Dra i spakenHelljus:Tryck på spakenHalvljus:Tryck på eller dra i spaken
Helljus 3 113.
Ljustuta 3 114.
LED-strålkastare 3 116.
Helljusassistent 3 116.
Blinkersspaken uppåt:höger blinkerspaken nedåt:vänster blinker
Blinkers och filbytessignal 3 117,
parkeringsljus 3 118.
Page 15 of 317
Kort sagt13Varningsblinkers
Tryck på ¨ för manövrering.
Varningsblinkers 3 117.
Tuta
Tryck på j.
Spolar- och torkarsystem
VindrutetorkareHI:snabbLO:långsamINT:intervalltorkning eller auto‐
matisk torkning med regn‐
sensorOFF:av
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 1x.
Vindrutetorkare 3 83, byte av
torkarblad 3 244.
Page 16 of 317

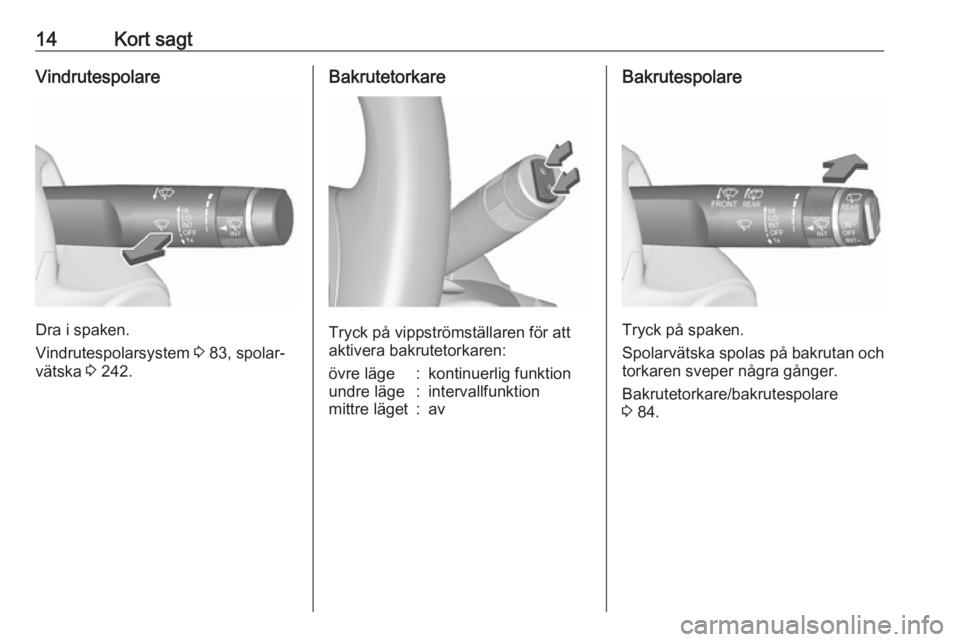

14Kort sagtVindrutespolare
Dra i spaken.
Vindrutespolarsystem 3 83, spolar‐
vätska 3 242.
Bakrutetorkare
Tryck på vippströmställaren för att
aktivera bakrutetorkaren:
övre läge:kontinuerlig funktionundre läge:intervallfunktionmittre läget:avBakrutespolare
Tryck på spaken.
Spolarvätska spolas på bakrutan och
torkaren sveper några gånger.
Bakrutetorkare/bakrutespolare
3 84.
Page 17 of 317

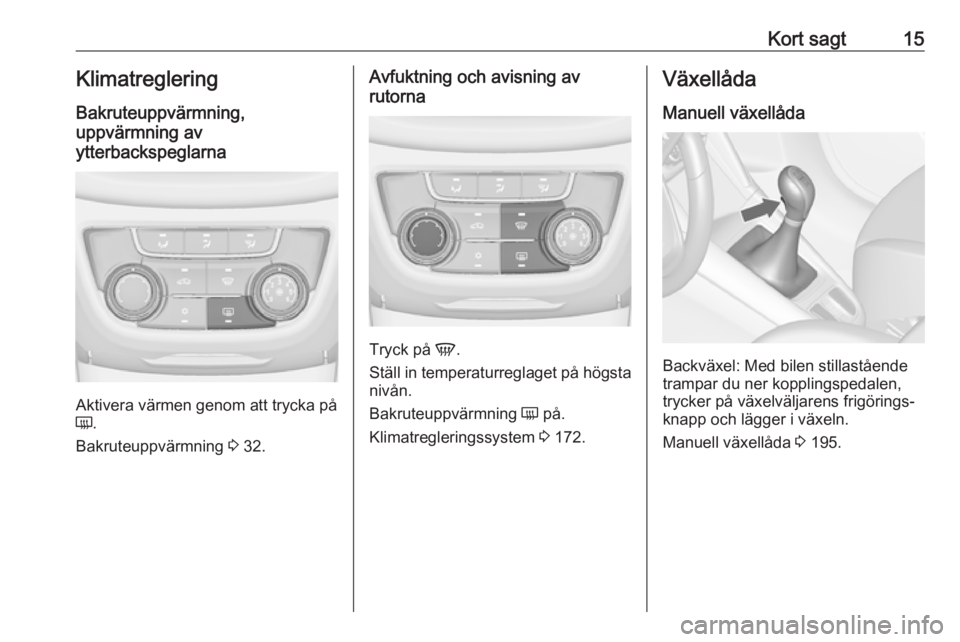

Kort sagt15Klimatreglering
Bakruteuppvärmning,
uppvärmning av
ytterbackspeglarna
Aktivera värmen genom att trycka på
Ü .
Bakruteuppvärmning 3 32.
Avfuktning och avisning av
rutorna
Tryck på V.
Ställ in temperaturreglaget på högsta
nivån.
Bakruteuppvärmning Ü på.
Klimatregleringssystem 3 172.
Växellåda
Manuell växellåda
Backväxel: Med bilen stillastående
trampar du ner kopplingspedalen,
trycker på växelväljarens frigörings‐
knapp och lägger i växeln.
Manuell växellåda 3 195.
Page 18 of 317

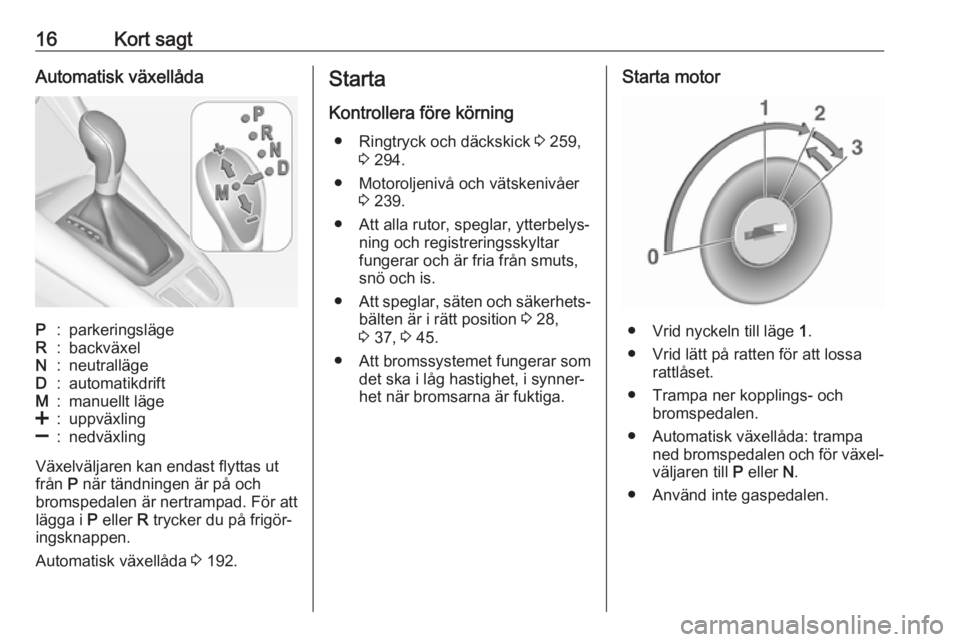

16Kort sagtAutomatisk växellådaP:parkeringslägeR:backväxelN:neutrallägeD:automatikdriftM:manuellt läge<:uppväxling]:nedväxling
Växelväljaren kan endast flyttas ut
från P när tändningen är på och
bromspedalen är nertrampad. För att
lägga i P eller R trycker du på frigör‐
ingsknappen.
Automatisk växellåda 3 192.
Starta
Kontrollera före körning ● Ringtryck och däckskick 3 259,
3 294.
● Motoroljenivå och vätskenivåer 3 239.
● Att alla rutor, speglar, ytterbelys‐ ning och registreringsskyltar
fungerar och är fria från smuts,
snö och is.
● Att speglar, säten och säkerhets‐
bälten är i rätt position 3 28,
3 37, 3 45.
● Att bromssystemet fungerar som det ska i låg hastighet, i synner‐
het när bromsarna är fuktiga.Starta motor
● Vrid nyckeln till läge 1.
● Vrid lätt på ratten för att lossa rattlåset.
● Trampa ner kopplings- och bromspedalen.
● Automatisk växellåda: trampa ned bromspedalen och för växel‐väljaren till P eller N.
● Använd inte gaspedalen.
Page 19 of 317
Kort sagt17● Dieselmotorer: vrid tändnings‐nyckeln till läge 2 för förglödning
och vänta tills kontrollampan !
släcks.
● Vrid nyckeln till läge 3 och släpp
den.
Starta motorn 3 183.
För att vrida nyckeln tillbaka från läge
2 till 1 eller 0, tryck först in nyckeln helt
mot rattstången.Stopp/start-system
Om bilen körs i låg hastighet eller står stilla och vissa förhållanden är
uppfyllda går det att aktivera ett
Autostop på följande sätt:
● Trampa ner kopplingspedalen.
● Lägg i neutral växel.
● Släpp upp kopplingspedalen.
Ett Autostop visas genom att nålen
går till AUTOSTOP -läget i varvräkna‐
ren.
För att starta motorn igen trampar du
ner kopplingspedalen. En omstart
visas genom att nålen i varvräknaren
går till tomgångsläget.
Stopp/start-system 3 185.
Page 20 of 317
18Kort sagtParkera9Varning
● Parkera inte bilen på en lätt
antändlig yta. Avgassystemets
höga temperatur kan antända
ytan.
● Dra alltid åt parkeringsbrom‐ sen. Dra åt den manuella
parkeringsbromsen utan att
trycka in frigöringsknappen.
Dra åt så hårt som möjligt i
nedförs- eller uppförslutning. Trampa ner bromspedalen
samtidigt så att arbetstrycket
reduceras.
För bilar med elektrisk parker‐
ingsbroms, dra i strömställare
m i ungefär en sekund.
Den elektriska parkerings‐
bromsen är ansatt när
kontrollampan m lyser 3 94.
● Stäng av motorn.
● När bilen står på plan mark eller
i uppförslutning ska ettan
läggas i eller växelväljaren stäl‐
las i läget P innan tändnings‐
nyckeln tas ut. I uppförslutning
ska dessutom framhjulen
vridas bort från kantstenen.
När bilen står i nedförslutning
ska backväxlen läggas i eller
växelväljaren ställas i läget P
innan tändningsnyckeln tas ut.
Vrid dessutom framdäcken mot
kantstenen.
● Stäng fönstren.
● Ta bort tändningsnyckeln från tändningsomkopplaren. Vrid
ratten tills rattlåset spärras.
På bilar med automatisk växel‐
låda går det endast att ta ut
nyckeln när växelväljaren är i
läget P.
●
Lås bilen genom att trycka på e
på fjärrkontrollen.
● Aktivera stöldlarmet 3 25.
● Motorkylfläkten kan vara igång en stund när motorn har stängtsav 3 238.
Se upp
Efter körning med höga motor‐
varvtal eller hög motorbelastning
låter du motorn gå en kort stund med låg belastning eller ca
30 sekunder på tomgång innan
den stängs av, för att undvika
skador på turboaggregatet.
Nycklar, lås 3 19, parkering av bilen
under längre tid 3 237.
