OPEL ZAFIRA C 2019 Instruktionsbok

Stolar, säkerhetsfunktioner49på delar av framstolar, säkerhets‐
bälten, airbagsystemets avkän‐
nings- och diagnosmodul, ratt,
instrumentpanel, inre dörrtät‐
ningar inklusive högtalare, någon
av airbagmodulerna, tak- eller
stolpklädsel, sensorer fram, sido‐
kollisionsgivare eller airbagkabe‐
lsatser.
Observera!
Airbagsystemets och bältessträck‐
arnas styrelektronik finns i mittkon‐
solen. Placera inga magnetiska före‐
mål där.
Sätt inte fast några föremål på
airbagkåporna och täck dem inte
med andra material. Se till att
skadade kåpor byts ut på en verk‐
stad.
Varje airbag utlöses bara en gång.
Låt en verkstad byta en utlöst airbag.
Det kan dessutom vara nödvändigt
att byta ut ratten, instrument‐
panelen, delar av klädseln, dörrtät‐
ningarna, handtagen och sätena.
Utför inga ändringar på airbag‐
systemet eftersom bilens typgod‐
kännande i så fall upphör att gälla.
Kontrollampa v för airbagsystem
3 93.
Barnsäkerhetssystem på främre
passagerarsätet med
airbagsystem
Varning enligt ECE R94.02:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,
sous peine d'infliger des BLESSU‐
RES GRAVES, voire MORTELLES à l'ENFANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.

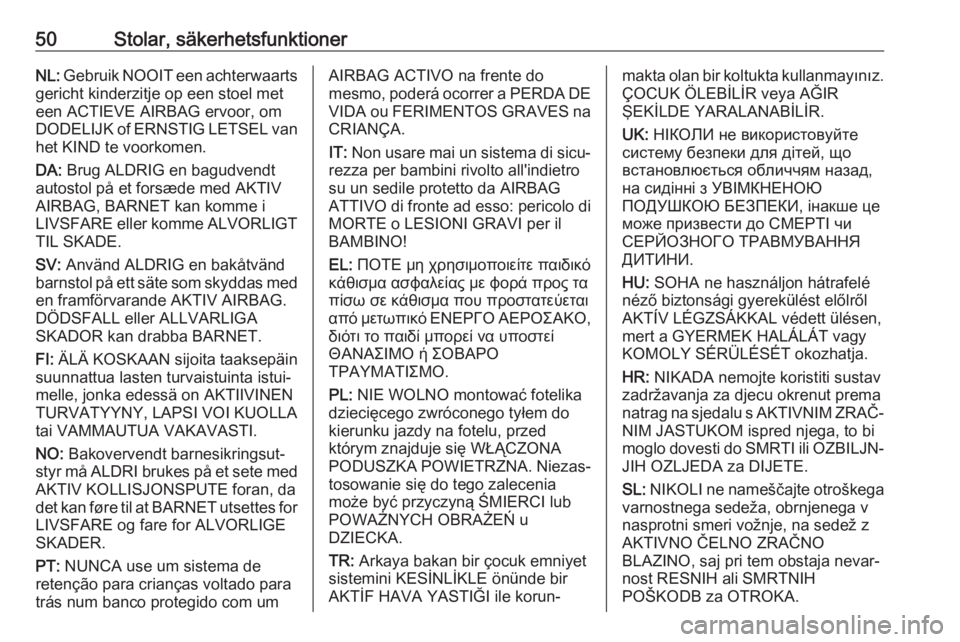

50Stolar, säkerhetsfunktionerNL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med
en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsut‐
styr må ALDRI brukes på et sete med
AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com umAIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ, διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Niezas‐
tosowanie się do tego zalecenia
może być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u
DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐makta olan bir koltukta kullanmayınız. ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐
NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevar‐
nost RESNIH ali SMRTNIH
POŠKODB za OTROKA.

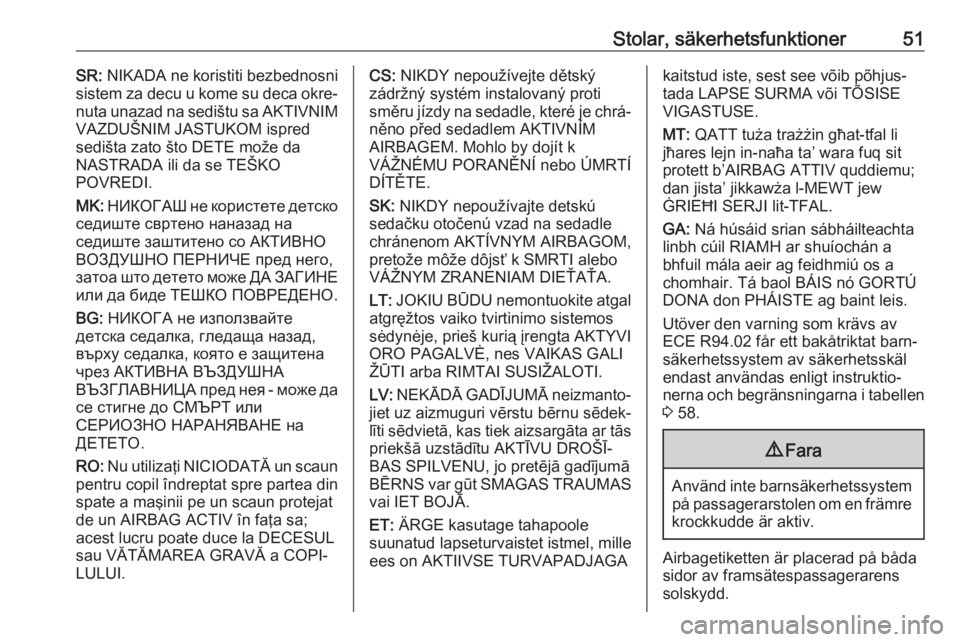

Stolar, säkerhetsfunktioner51SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM
AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGAkaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE
VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu; dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Utöver den varning som krävs av
ECE R94.02 får ett bakåtriktat barn‐
säkerhetssystem av säkerhetsskäl
endast användas enligt instruktio‐
nerna och begränsningarna i tabellen
3 58.9 Fara
Använd inte barnsäkerhetssystem
på passagerarstolen om en främre
krockkudde är aktiv.
Airbagetiketten är placerad på båda
sidor av framsätespassagerarens
solskydd.

52Stolar, säkerhetsfunktionerAvstängning av passagerarairbag
3 53.

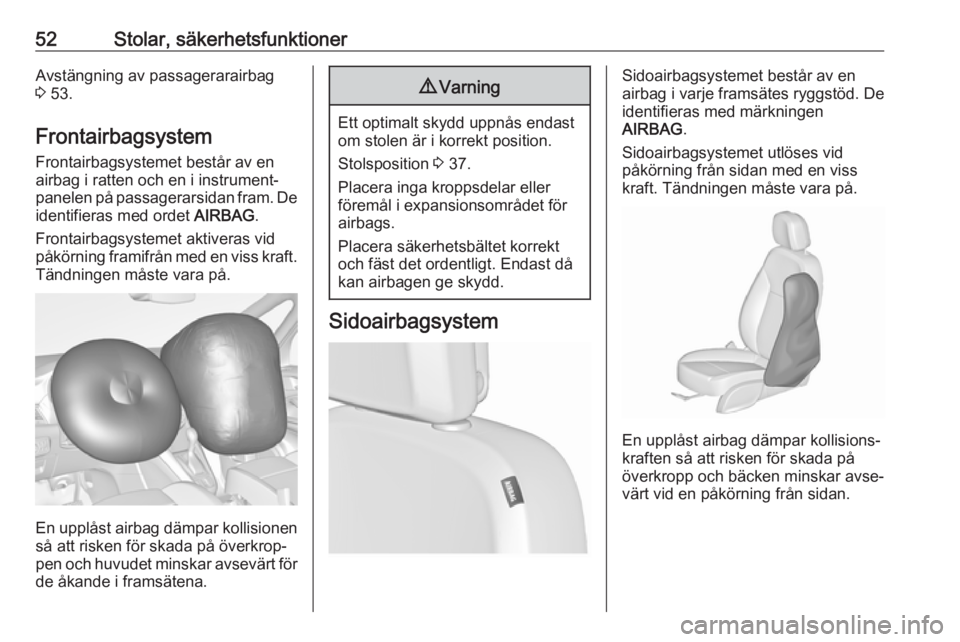

Frontairbagsystem
Frontairbagsystemet består av en
airbag i ratten och en i instrument‐ panelen på passagerarsidan fram. De identifieras med ordet AIRBAG.
Frontairbagsystemet aktiveras vid
påkörning framifrån med en viss kraft.
Tändningen måste vara på.
En upplåst airbag dämpar kollisionen
så att risken för skada på överkrop‐ pen och huvudet minskar avsevärt för
de åkande i framsätena.
9 Varning
Ett optimalt skydd uppnås endast
om stolen är i korrekt position.
Stolsposition 3 37.
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Placera säkerhetsbältet korrekt
och fäst det ordentligt. Endast då
kan airbagen ge skydd.
Sidoairbagsystem
Sidoairbagsystemet består av en
airbag i varje framsätes ryggstöd. De
identifieras med märkningen
AIRBAG .
Sidoairbagsystemet utlöses vid
påkörning från sidan med en viss
kraft. Tändningen måste vara på.
En upplåst airbag dämpar kollisions‐
kraften så att risken för skada på
överkropp och bäcken minskar avse‐
värt vid en påkörning från sidan.

Stolar, säkerhetsfunktioner539Varning
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Observera!
På framsätena får endast sådan
skyddsklädsel användas som är
godkänd för bilen. Täck inte över
airbags.

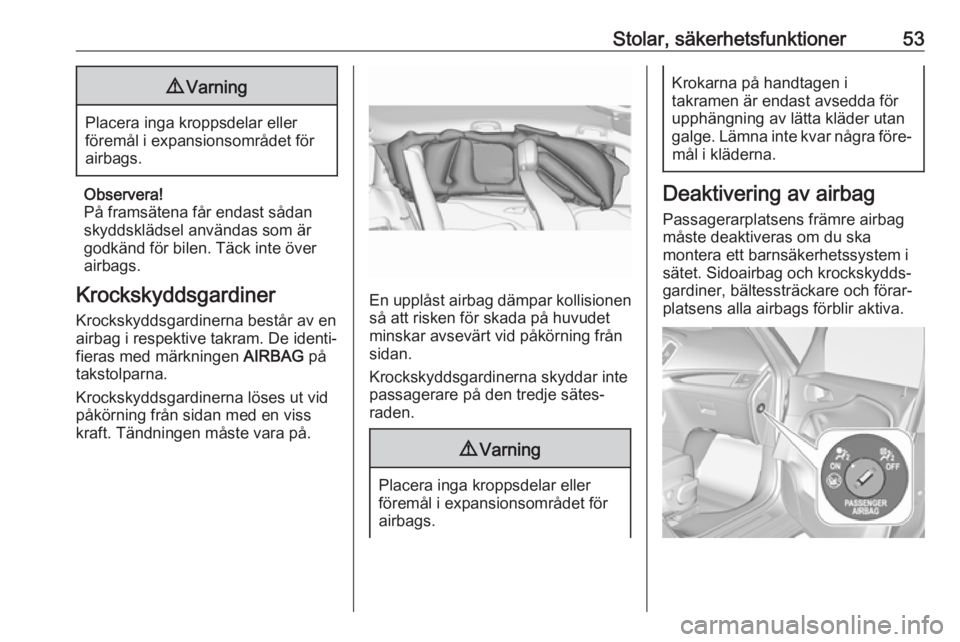

Krockskyddsgardiner
Krockskyddsgardinerna består av en
airbag i respektive takram. De identi‐
fieras med märkningen AIRBAG på
takstolparna.
Krockskyddsgardinerna löses ut vid
påkörning från sidan med en viss
kraft. Tändningen måste vara på.
En upplåst airbag dämpar kollisionen
så att risken för skada på huvudet minskar avsevärt vid påkörning från
sidan.
Krockskyddsgardinerna skyddar inte
passagerare på den tredje sätes‐
raden.
9 Varning
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Krokarna på handtagen i
takramen är endast avsedda för
upphängning av lätta kläder utan
galge. Lämna inte kvar några före‐ mål i kläderna.
Deaktivering av airbag
Passagerarplatsens främre airbag
måste deaktiveras om du ska
montera ett barnsäkerhetssystem i
sätet. Sidoairbag och krockskydds‐
gardiner, bältessträckare och förar‐
platsens alla airbags förblir aktiva.

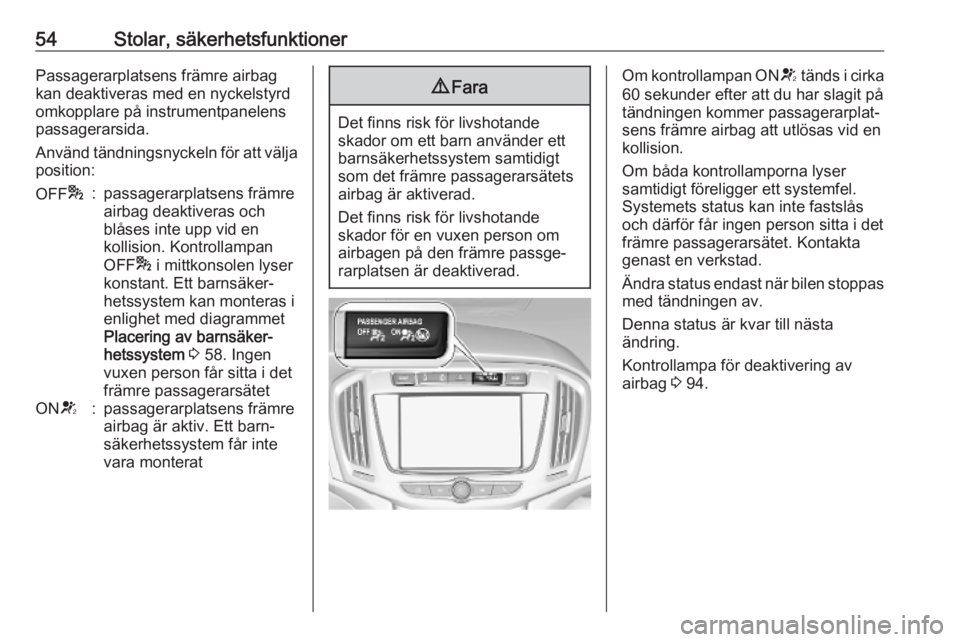

54Stolar, säkerhetsfunktionerPassagerarplatsens främre airbag
kan deaktiveras med en nyckelstyrd
omkopplare på instrumentpanelens
passagerarsida.
Använd tändningsnyckeln för att välja
position:OFF *:passagerarplatsens främre
airbag deaktiveras och
blåses inte upp vid en
kollision. Kontrollampan
OFF * i mittkonsolen lyser
konstant. Ett barnsäker‐
hetssystem kan monteras i
enlighet med diagrammet
Placering av barnsäker‐
hetssystem 3 58. Ingen
vuxen person får sitta i det
främre passagerarsätetON V:passagerarplatsens främre
airbag är aktiv. Ett barn‐
säkerhetssystem får inte
vara monterat9 Fara
Det finns risk för livshotande
skador om ett barn använder ett barnsäkerhetssystem samtidigt
som det främre passagerarsätets
airbag är aktiverad.
Det finns risk för livshotande
skador för en vuxen person om
airbagen på den främre passge‐
rarplatsen är deaktiverad.
Om kontrollampan ON V tänds i cirka
60 sekunder efter att du har slagit på tändningen kommer passagerarplat‐
sens främre airbag att utlösas vid en
kollision.
Om båda kontrollamporna lyser
samtidigt föreligger ett systemfel.
Systemets status kan inte fastslås
och därför får ingen person sitta i det
främre passagerarsätet. Kontakta
genast en verkstad.
Ändra status endast när bilen stoppas med tändningen av.
Denna status är kvar till nästa
ändring.
Kontrollampa för deaktivering av
airbag 3 94.

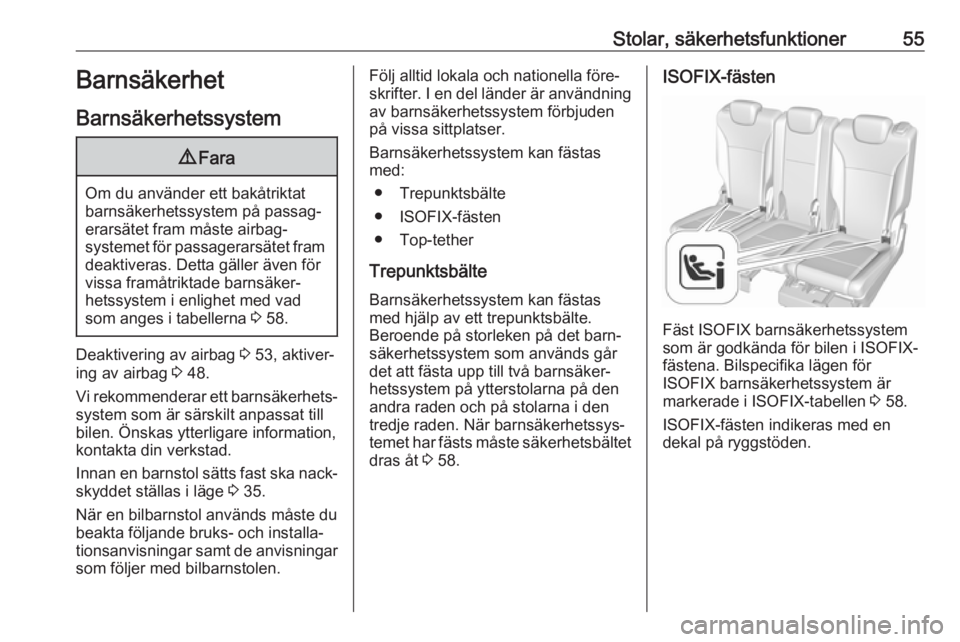

Stolar, säkerhetsfunktioner55Barnsäkerhet
Barnsäkerhetssystem9 Fara
Om du använder ett bakåtriktat
barnsäkerhetssystem på passag‐
erarsätet fram måste airbag‐
systemet för passagerarsätet fram deaktiveras. Detta gäller även förvissa framåtriktade barnsäker‐
hetssystem i enlighet med vad
som anges i tabellerna 3 58.
Deaktivering av airbag 3 53, aktiver‐
ing av airbag 3 48.
Vi rekommenderar ett barnsäkerhets‐ system som är särskilt anpassat till
bilen. Önskas ytterligare information,
kontakta din verkstad.
Innan en barnstol sätts fast ska nack‐
skyddet ställas i läge 3 35.
När en bilbarnstol används måste du
beakta följande bruks- och installa‐
tionsanvisningar samt de anvisningar som följer med bilbarnstolen.
Följ alltid lokala och nationella före‐
skrifter. I en del länder är användning av barnsäkerhetssystem förbjuden
på vissa sittplatser.
Barnsäkerhetssystem kan fästas
med:
● Trepunktsbälte
● ISOFIX-fästen
● Top-tether
Trepunktsbälte
Barnsäkerhetssystem kan fästas
med hjälp av ett trepunktsbälte.
Beroende på storleken på det barn‐
säkerhetssystem som används går
det att fästa upp till två barnsäker‐
hetssystem på ytterstolarna på den
andra raden och på stolarna i den
tredje raden. När barnsäkerhetssys‐
temet har fästs måste säkerhetsbältet dras åt 3 58.ISOFIX-fästen
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästena. Bilspecifika lägen för
ISOFIX barnsäkerhetssystem är
markerade i ISOFIX-tabellen 3 58.
ISOFIX-fästen indikeras med en
dekal på ryggstöden.

56Stolar, säkerhetsfunktioner

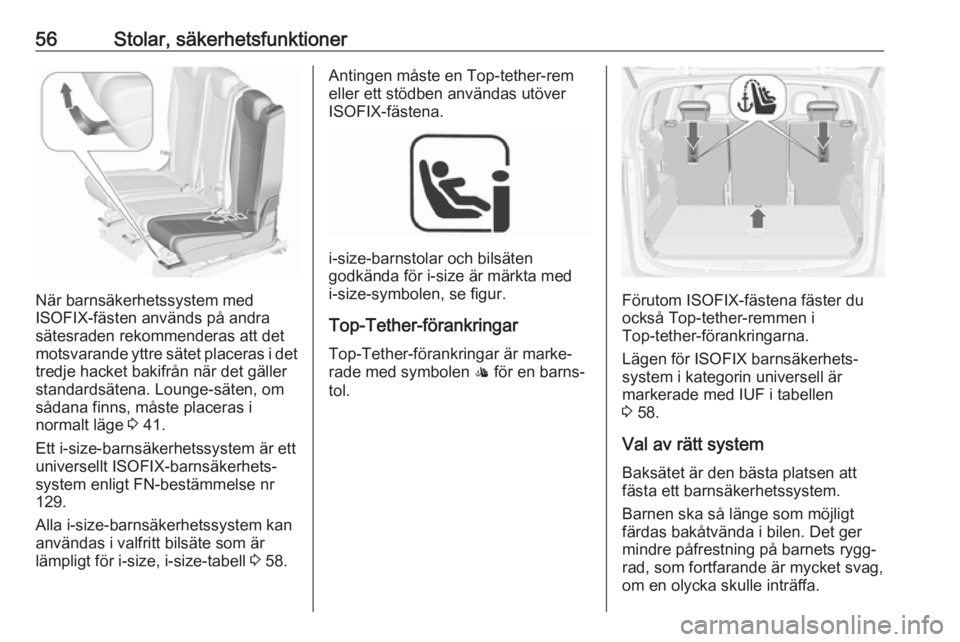

När barnsäkerhetssystem med
ISOFIX-fästen används på andra
sätesraden rekommenderas att det
motsvarande yttre sätet placeras i det tredje hacket bakifrån när det gäller
standardsätena. Lounge-säten, om
sådana finns, måste placeras i
normalt läge 3 41.
Ett i-size-barnsäkerhetssystem är ett
universellt ISOFIX-barnsäkerhets‐
system enligt FN-bestämmelse nr
129.
Alla i-size-barnsäkerhetssystem kan
användas i valfritt bilsäte som är
lämpligt för i-size, i-size-tabell 3 58.
Antingen måste en Top-tether-rem
eller ett stödben användas utöver
ISOFIX-fästena.
i-size-barnstolar och bilsäten
godkända för i-size är märkta med
i-size-symbolen, se figur.
Top-Tether-förankringar
Top-Tether-förankringar är marke‐
rade med symbolen : för en barns‐
tol.
Förutom ISOFIX-fästena fäster du
också Top-tether-remmen i
Top-tether-förankringarna.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är
markerade med IUF i tabellen
3 58.
Val av rätt system
Baksätet är den bästa platsen att
fästa ett barnsäkerhetssystem.
Barnen ska så länge som möjligt
färdas bakåtvända i bilen. Det ger
mindre påfrestning på barnets rygg‐
rad, som fortfarande är mycket svag,
om en olycka skulle inträffa.

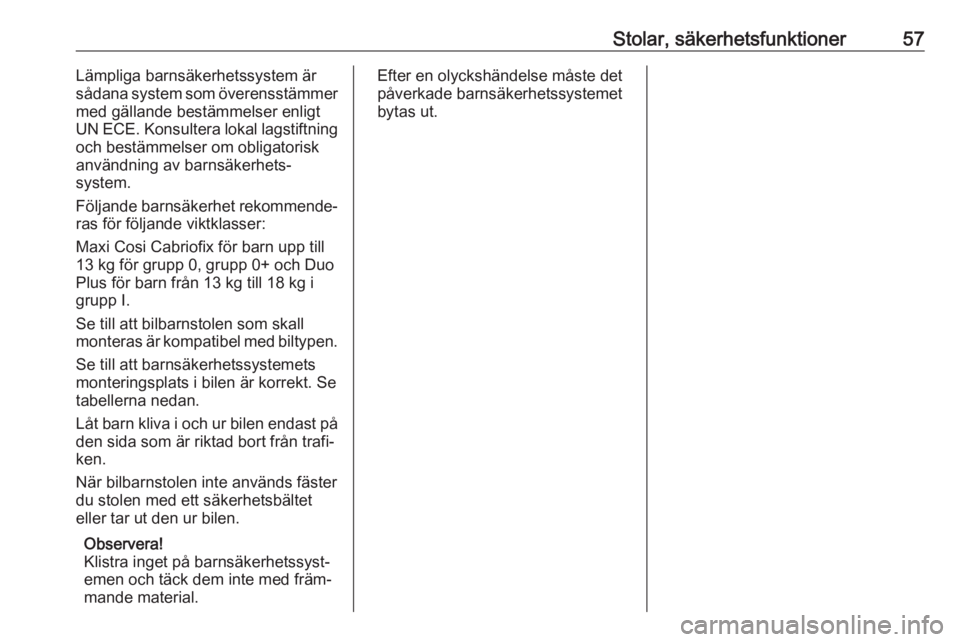

Stolar, säkerhetsfunktioner57Lämpliga barnsäkerhetssystem är
sådana system som överensstämmer
med gällande bestämmelser enligt
UN ECE. Konsultera lokal lagstiftning och bestämmelser om obligatorisk
användning av barnsäkerhets‐
system.
Följande barnsäkerhet rekommende‐
ras för följande viktklasser:
Maxi Cosi Cabriofix för barn upp till
13 kg för grupp 0, grupp 0+ och Duo
Plus för barn från 13 kg till 18 kg i
grupp I.
Se till att bilbarnstolen som skall
monteras är kompatibel med biltypen.
Se till att barnsäkerhetssystemets
monteringsplats i bilen är korrekt. Se
tabellerna nedan.
Låt barn kliva i och ur bilen endast på
den sida som är riktad bort från trafi‐
ken.
När bilbarnstolen inte används fäster
du stolen med ett säkerhetsbältet
eller tar ut den ur bilen.
Observera!
Klistra inget på barnsäkerhetssyst‐
emen och täck dem inte med främ‐
mande material.Efter en olyckshändelse måste det påverkade barnsäkerhetssystemet
bytas ut.

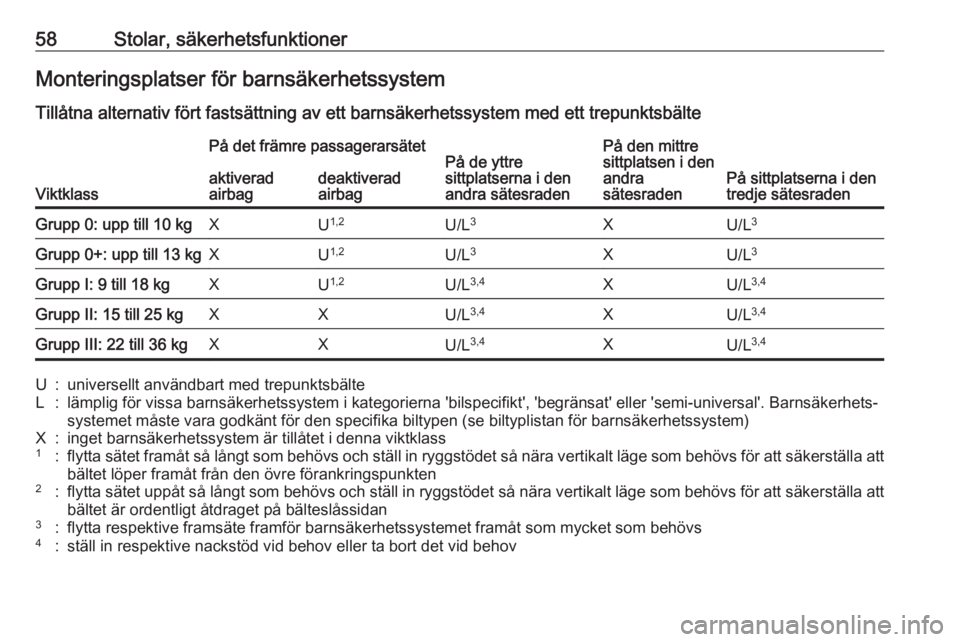

58Stolar, säkerhetsfunktionerMonteringsplatser för barnsäkerhetssystemTillåtna alternativ fört fastsättning av ett barnsäkerhetssystem med ett trepunktsbälte
Viktklass
På det främre passagerarsätetPå de yttre
sittplatserna i den
andra sätesradenPå den mittre
sittplatsen i den
andra
sätesraden
På sittplatserna i den
tredje sätesraden
aktiverad
airbagdeaktiverad
airbagGrupp 0: upp till 10 kgXU 1,2U/L 3XU/L3Grupp 0+: upp till 13 kgXU1,2U/L 3XU/L3Grupp I: 9 till 18 kgXU1,2U/L 3,4XU/L3,4Grupp II: 15 till 25 kgXXU/L3,4XU/L3,4Grupp III: 22 till 36 kgXXU/L3,4XU/L3,4U:universellt användbart med trepunktsbälteL:lämplig för vissa barnsäkerhetssystem i kategorierna 'bilspecifikt', 'begränsat' eller 'semi-universal'. Barnsäkerhets‐
systemet måste vara godkänt för den specifika biltypen (se biltyplistan för barnsäkerhetssystem)X:inget barnsäkerhetssystem är tillåtet i denna viktklass1:flytta sätet framåt så långt som behövs och ställ in ryggstödet så nära vertikalt läge som behövs för att säkerställa att
bältet löper framåt från den övre förankringspunkten2:flytta sätet uppåt så långt som behövs och ställ in ryggstödet så nära vertikalt läge som behövs för att säkerställa att bältet är ordentligt åtdraget på bälteslåssidan3:flytta respektive framsäte framför barnsäkerhetssystemet framåt som mycket som behövs4:ställ in respektive nackstöd vid behov eller ta bort det vid behov
