Page 41 of 317

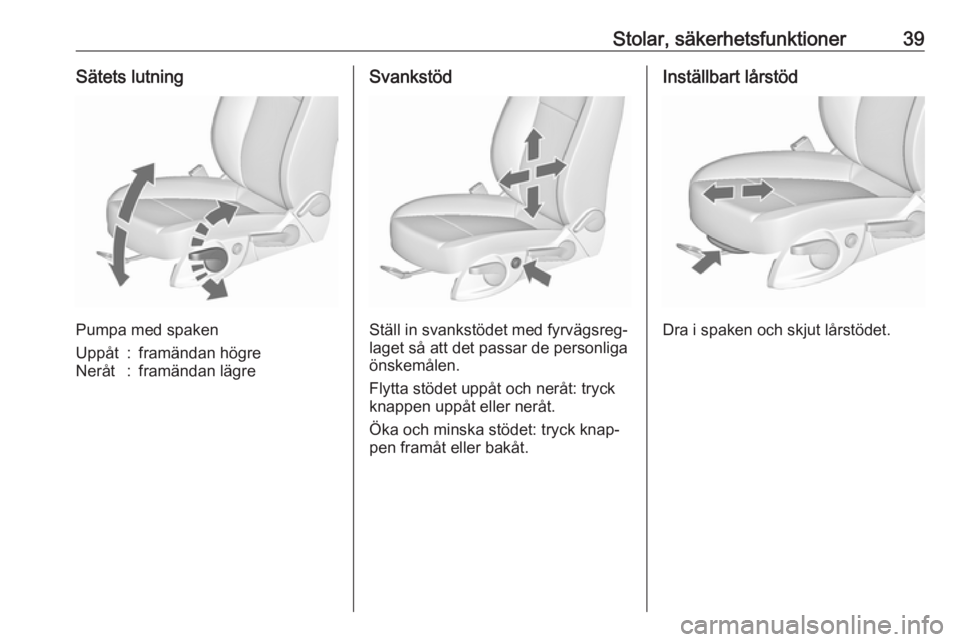

Stolar, säkerhetsfunktioner39Sätets lutning
Pumpa med spaken
Uppåt:framändan högreNeråt:framändan lägreSvankstöd
Ställ in svankstödet med fyrvägsreg‐
laget så att det passar de personliga
önskemålen.
Flytta stödet uppåt och neråt: tryck
knappen uppåt eller neråt.
Öka och minska stödet: tryck knap‐
pen framåt eller bakåt.
Inställbart lårstöd
Dra i spaken och skjut lårstödet.
Page 42 of 317

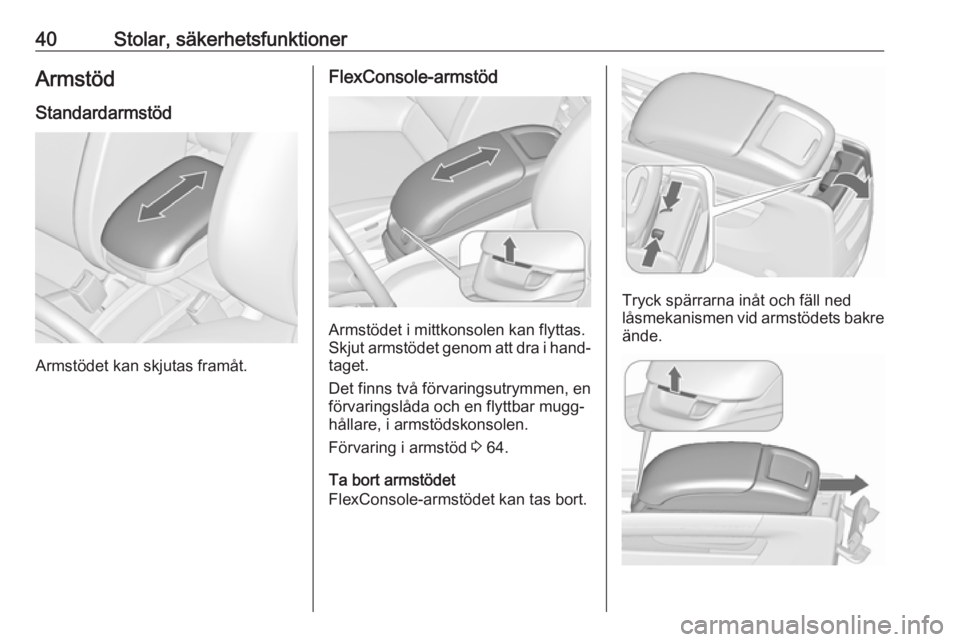

40Stolar, säkerhetsfunktionerArmstödStandardarmstöd
Armstödet kan skjutas framåt.
FlexConsole-armstöd
Armstödet i mittkonsolen kan flyttas.
Skjut armstödet genom att dra i hand‐
taget.
Det finns två förvaringsutrymmen, en
förvaringslåda och en flyttbar mugg‐
hållare, i armstödskonsolen.
Förvaring i armstöd 3 64.
Ta bort armstödet
FlexConsole-armstödet kan tas bort.
Tryck spärrarna inåt och fäll ned
låsmekanismen vid armstödets bakre ände.
Page 43 of 317

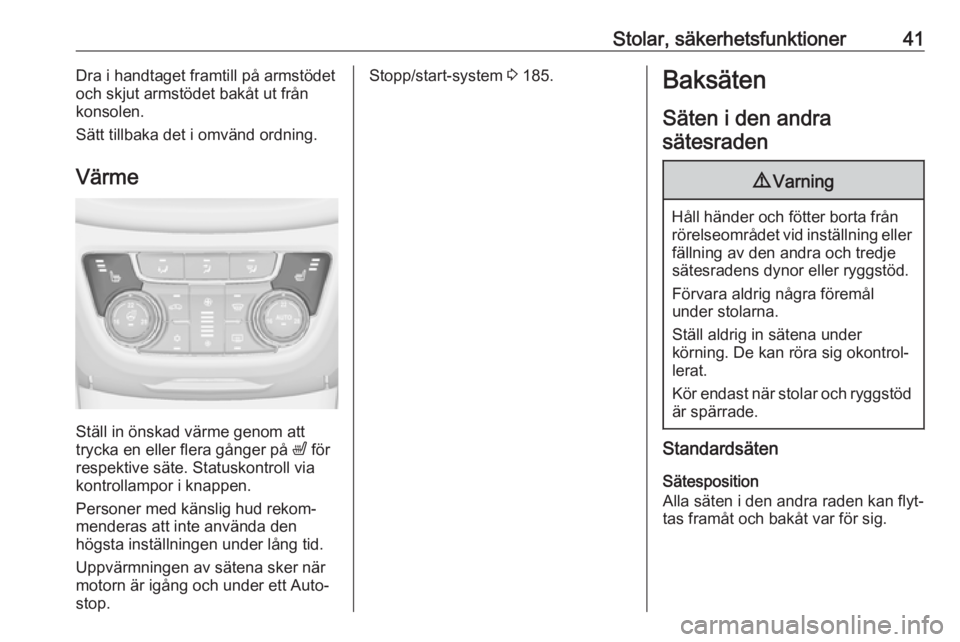

Stolar, säkerhetsfunktioner41Dra i handtaget framtill på armstödetoch skjut armstödet bakåt ut från
konsolen.
Sätt tillbaka det i omvänd ordning.
Värme
Ställ in önskad värme genom att
trycka en eller flera gånger på ß för
respektive säte. Statuskontroll via
kontrollampor i knappen.
Personer med känslig hud rekom‐
menderas att inte använda den
högsta inställningen under lång tid.
Uppvärmningen av sätena sker när
motorn är igång och under ett Auto‐
stop.
Stopp/start-system 3 185.Baksäten
Säten i den andra
sätesraden9 Varning
Håll händer och fötter borta från
rörelseområdet vid inställning eller fällning av den andra och tredje
sätesradens dynor eller ryggstöd.
Förvara aldrig några föremål
under stolarna.
Ställ aldrig in sätena under
körning. De kan röra sig okontrol‐
lerat.
Kör endast när stolar och ryggstöd
är spärrade.
Standardsäten
Sätesposition
Alla säten i den andra raden kan flyt‐
tas framåt och bakåt var för sig.
Page 44 of 317
42Stolar, säkerhetsfunktioner
Dra i handtaget, skjut sätet till önskat
läge, släpp handtaget och kontrollera
att sätet spärras.
Sätena kan spärras i mellanlägen.
Ryggstöd
Alla stolars ryggstödslutning kan var
för sig ändras i tre lägen.Dra i öglan, ändra lutningen, släpp
bandet och se till så att ryggstödet
spärras.
9 Varning
Ställ endast ryggstödet i lodrätt
läge för ökad bagagevolym och
inte som sittställning.
Lastrum, fälla ned ryggstöden
3 65.
Funktion för enkelt insteg
För att det ska vara enkelt att stiga in
till sätena i tredje raden kan yttersä‐
tena i andra raden flyttas.
Dra i lösgöringsspaken, fäll rygg‐
stödet och flytta sätet framåt.Fälla tillbaka enkelt insteg
Flytta först sätet till önskad position
och fäll sedan upp ryggstödet.9 Varning
När du fäller upp sätet ska du se
till att det spärras ordentligt innan
du kör. Om du inte gör detta kan
följden bli personskada vid en
kraftig inbromsning eller en
kollision.
Page 45 of 317

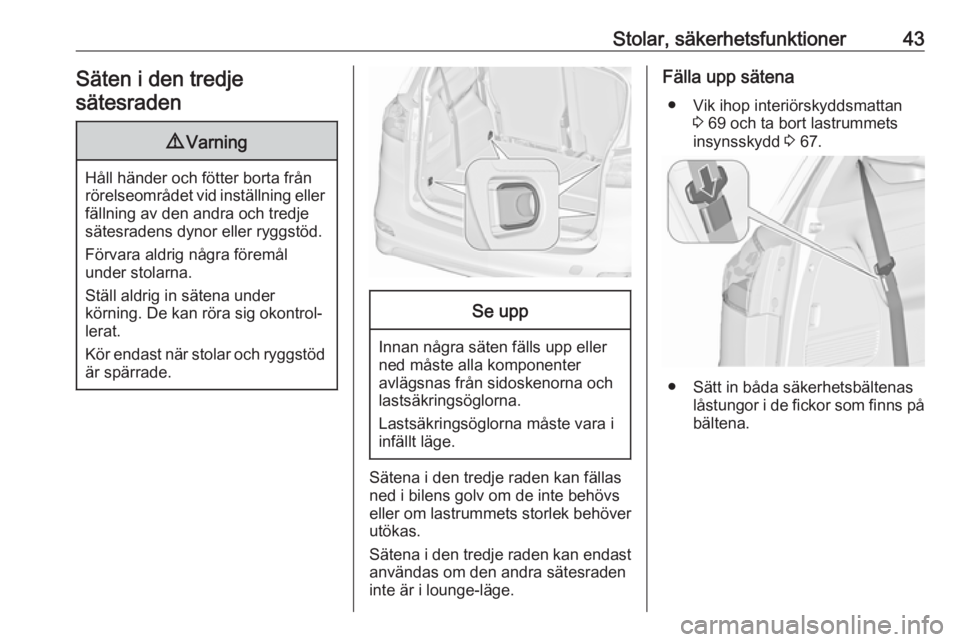

Stolar, säkerhetsfunktioner43Säten i den tredjesätesraden9 Varning
Håll händer och fötter borta från
rörelseområdet vid inställning eller fällning av den andra och tredje
sätesradens dynor eller ryggstöd.
Förvara aldrig några föremål
under stolarna.
Ställ aldrig in sätena under
körning. De kan röra sig okontrol‐
lerat.
Kör endast när stolar och ryggstöd
är spärrade.
Se upp
Innan några säten fälls upp eller
ned måste alla komponenter
avlägsnas från sidoskenorna och
lastsäkringsöglorna.
Lastsäkringsöglorna måste vara i
infällt läge.
Sätena i den tredje raden kan fällas
ned i bilens golv om de inte behövs
eller om lastrummets storlek behöver utökas.
Sätena i den tredje raden kan endast användas om den andra sätesraden
inte är i lounge-läge.
Fälla upp sätena
● Vik ihop interiörskyddsmattan 3 69 och ta bort lastrummets
insynsskydd 3 67.
● Sätt in båda säkerhetsbältenas
låstungor i de fickor som finns på
bältena.
Page 46 of 317

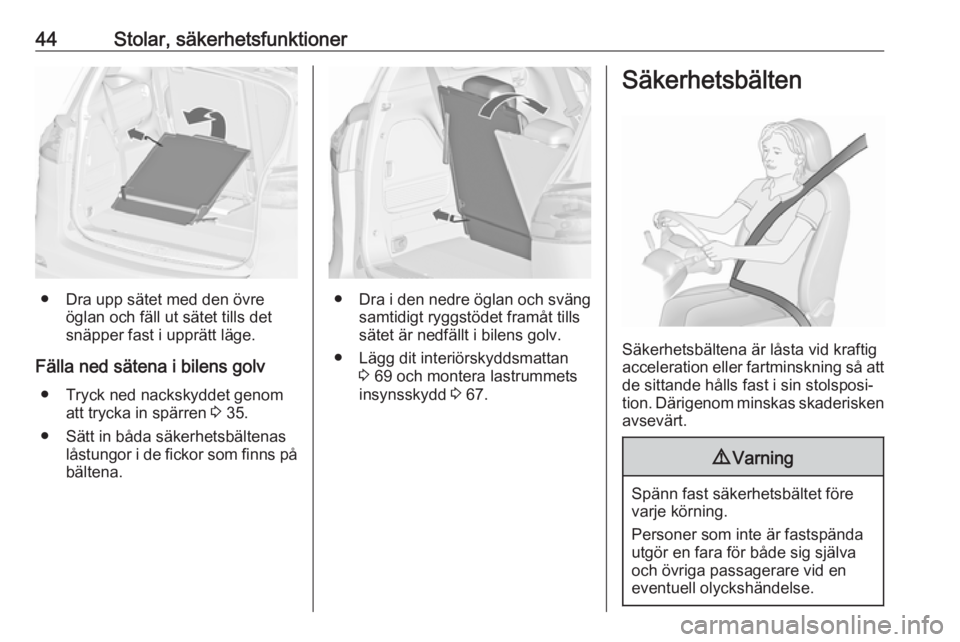

44Stolar, säkerhetsfunktioner
● Dra upp sätet med den övreöglan och fäll ut sätet tills det
snäpper fast i upprätt läge.
Fälla ned sätena i bilens golv ● Tryck ned nackskyddet genom att trycka in spärren 3 35.
● Sätt in båda säkerhetsbältenas låstungor i de fickor som finns på
bältena.● Dra i den nedre öglan och sväng samtidigt ryggstödet framåt tills
sätet är nedfällt i bilens golv.
● Lägg dit interiörskyddsmattan 3 69 och montera lastrummets
insynsskydd 3 67.
Säkerhetsbälten
Säkerhetsbältena är låsta vid kraftig
acceleration eller fartminskning så att de sittande hålls fast i sin stolsposi‐
tion. Därigenom minskas skaderisken
avsevärt.
9 Varning
Spänn fast säkerhetsbältet före
varje körning.
Personer som inte är fastspända
utgör en fara för både sig själva och övriga passagerare vid en
eventuell olyckshändelse.
Page 47 of 317

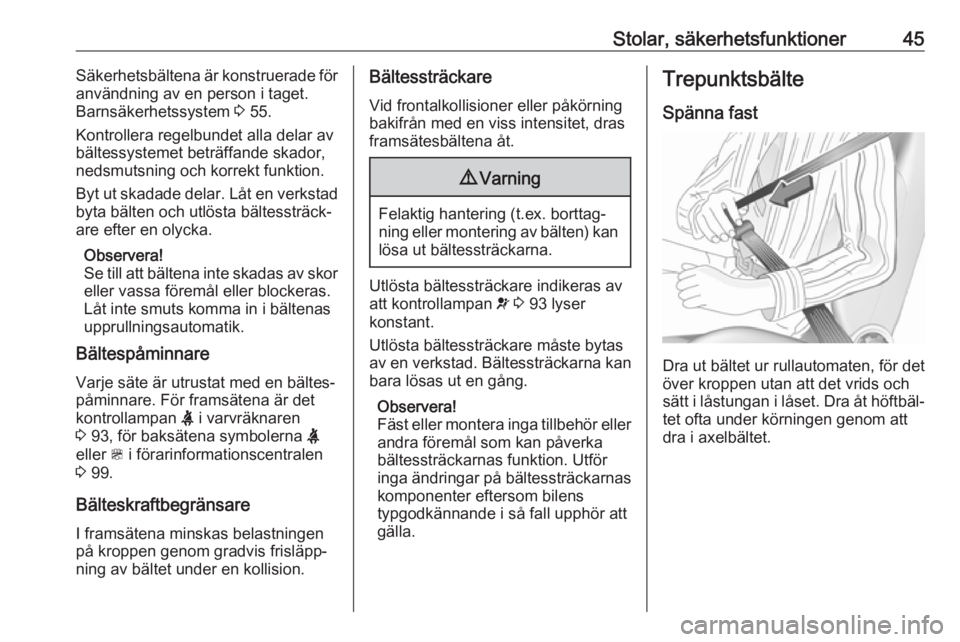

Stolar, säkerhetsfunktioner45Säkerhetsbältena är konstruerade för
användning av en person i taget.
Barnsäkerhetssystem 3 55.
Kontrollera regelbundet alla delar av
bältessystemet beträffande skador,
nedsmutsning och korrekt funktion.
Byt ut skadade delar. Låt en verkstad byta bälten och utlösta bältessträck‐
are efter en olycka.
Observera!
Se till att bältena inte skadas av skor
eller vassa föremål eller blockeras.
Låt inte smuts komma in i bältenas
upprullningsautomatik.
Bältespåminnare
Varje säte är utrustat med en bältes‐
påminnare. För framsätena är det
kontrollampan X i varvräknaren
3 93, för baksätena symbolerna X
eller > i förarinformationscentralen
3 99.
Bälteskraftbegränsare
I framsätena minskas belastningen
på kroppen genom gradvis frisläpp‐ ning av bältet under en kollision.Bältessträckare
Vid frontalkollisioner eller påkörning
bakifrån med en viss intensitet, dras
framsätesbältena åt.9 Varning
Felaktig hantering (t.ex. borttag‐
ning eller montering av bälten) kan lösa ut bältessträckarna.
Utlösta bältessträckare indikeras av
att kontrollampan v 3 93 lyser
konstant.
Utlösta bältessträckare måste bytas
av en verkstad. Bältessträckarna kan
bara lösas ut en gång.
Observera!
Fäst eller montera inga tillbehör eller andra föremål som kan påverkabältessträckarnas funktion. Utför
inga ändringar på bältessträckarnas
komponenter eftersom bilens
typgodkännande i så fall upphör att
gälla.
Trepunktsbälte
Spänna fast
Dra ut bältet ur rullautomaten, för det
över kroppen utan att det vrids och
sätt i låstungan i låset. Dra åt höftbäl‐ tet ofta under körningen genom att
dra i axelbältet.
Page 48 of 317

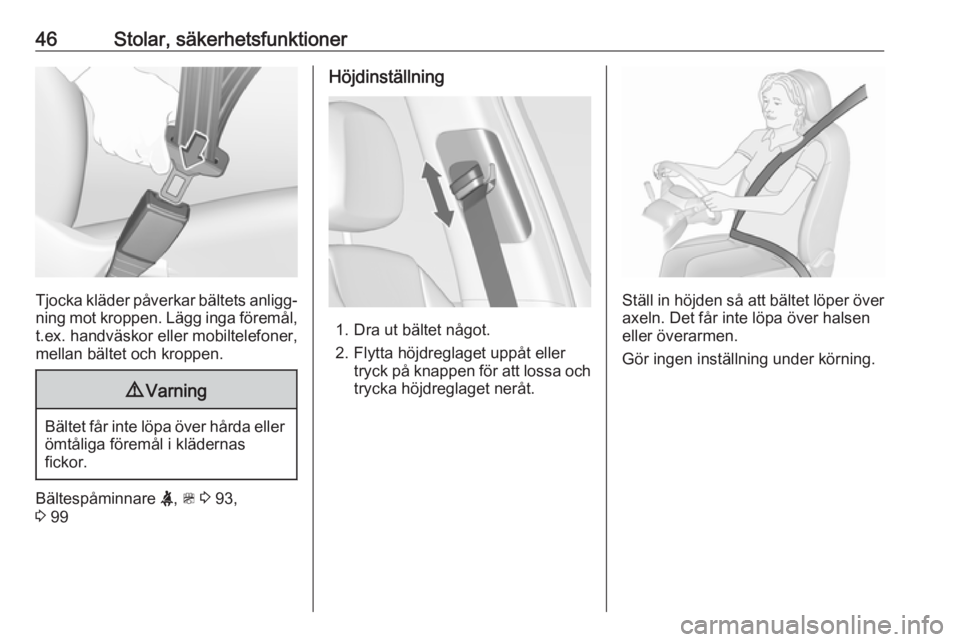

46Stolar, säkerhetsfunktioner
Tjocka kläder påverkar bältets anligg‐
ning mot kroppen. Lägg inga föremål,
t.ex. handväskor eller mobiltelefoner,
mellan bältet och kroppen.
9 Varning
Bältet får inte löpa över hårda eller
ömtåliga föremål i klädernas
fickor.
Bältespåminnare X, > 3 93,
3 99
Höjdinställning
1. Dra ut bältet något.
2. Flytta höjdreglaget uppåt eller tryck på knappen för att lossa och
trycka höjdreglaget neråt.
Ställ in höjden så att bältet löper över
axeln. Det får inte löpa över halsen
eller överarmen.
Gör ingen inställning under körning.
Page 49 of 317
Stolar, säkerhetsfunktioner47Lossa
För att lossa bältet: Tryck på den röda
knappen på bälteslåset.
Mittre säkerhetsbälte på andra
sätesraden
Det mittre sätet är utrustat med ett
speciellt trepunktsbälte.
Dra ut låstungorna med bältet från
bälteshållaren i taket.
Ta bort låstungan från hållaren och
lås fast den i vänster spänne ( 1) vid
mittensätet. Styr den övre låstungan
med bältet över höfterna och axeln
(vrid det inte) och lås fast den i höger
spänne ( 2) vid mittensätet.
För att lossa säkerhetsbältet trycker
du först på knappen på höger bältes‐
lås ( 2) och tar av den övre låstungan.
Tryck sedan på knappen på vänster
bälteslås ( 1) och lossa den undre
låstungan. Säkerhetsbältet rullas upp automatiskt.Tryck in den övre låstungan i hållaren.
Vik upp de sammanlåsta låstungorna
mot säkerhetsbältet.
Page 50 of 317

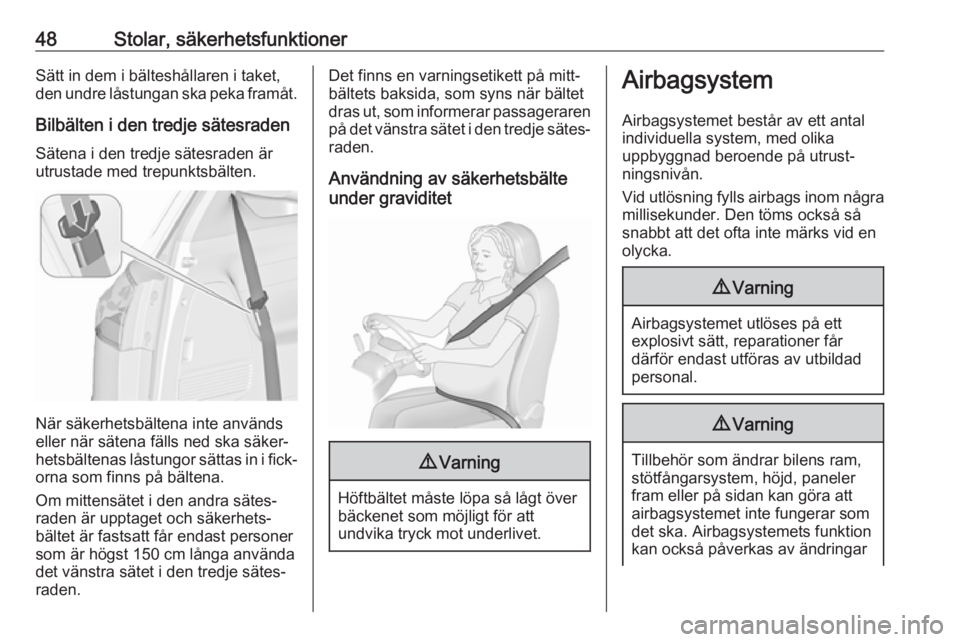

48Stolar, säkerhetsfunktionerSätt in dem i bälteshållaren i taket,
den undre låstungan ska peka framåt.
Bilbälten i den tredje sätesraden Sätena i den tredje sätesraden är
utrustade med trepunktsbälten.
När säkerhetsbältena inte används
eller när sätena fälls ned ska säker‐
hetsbältenas låstungor sättas in i fick‐
orna som finns på bältena.
Om mittensätet i den andra sätes‐
raden är upptaget och säkerhets‐
bältet är fastsatt får endast personer
som är högst 150 cm långa använda
det vänstra sätet i den tredje sätes‐
raden.
Det finns en varningsetikett på mitt‐
bältets baksida, som syns när bältet
dras ut, som informerar passageraren på det vänstra sätet i den tredje sätes‐raden.
Användning av säkerhetsbälte
under graviditet9 Varning
Höftbältet måste löpa så lågt över
bäckenet som möjligt för att
undvika tryck mot underlivet.
Airbagsystem
Airbagsystemet består av ett antal
individuella system, med olika
uppbyggnad beroende på utrust‐
ningsnivån.
Vid utlösning fylls airbags inom några millisekunder. Den töms också så
snabbt att det ofta inte märks vid en
olycka.9 Varning
Airbagsystemet utlöses på ett
explosivt sätt, reparationer får
därför endast utföras av utbildad
personal.
9 Varning
Tillbehör som ändrar bilens ram,
stötfångarsystem, höjd, paneler
fram eller på sidan kan göra att
airbagsystemet inte fungerar som
det ska. Airbagsystemets funktion
kan också påverkas av ändringar
