Page 71 of 317
Förvaring69Placera kåpan så att den övre sidan
är vänd framåt och delen med hand‐
taget pekar uppåt.
Sätt i insynsskyddet i öppningen på
höger sida av förvaringsutrymmet (1)
och vrid det tills handtaget vilar platt
mot kåpan (2).
Sätt fast insynsskyddet med kardbor‐ rebandet i förvaringsutrymmet.
Montering
Sätt in insynsskyddet i fästet på
vänster sida, dra frigöringsspaken
uppåt och håll den så, sätt in bagage‐ rummets insynsskydd på höger sida
och se till att det spärras.
Lucka till förvaringsutrymme
under lastrumsgolv
Golvskydd
På versioner utan tredje sätesrad
finns förvaringslådor under golvskyd‐
det. Öppna genom att lyfta upp skyd‐ det och ställa det upprätt bakom
baksätena.
Interiörskyddsmatta
Interiörskyddsmattan har en täck‐
ande och skyddande funktion för last‐ utrymmet och ska användas när alla
eller enstaka stolar/ryggstöd är
nedfällda.

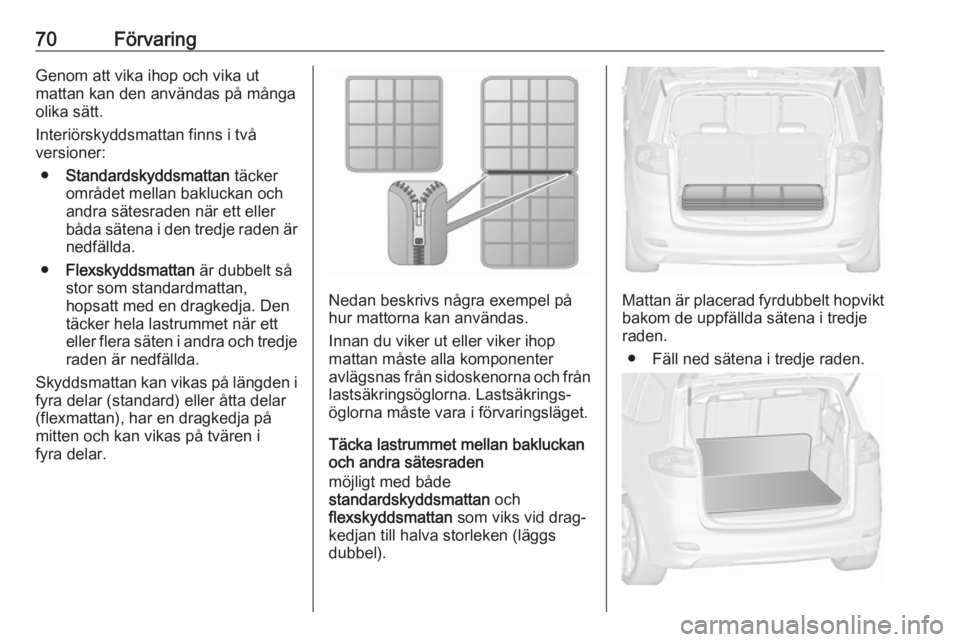

Page 72 of 317
70FörvaringGenom att vika ihop och vika ut
mattan kan den användas på många
olika sätt.
Interiörskyddsmattan finns i två
versioner:
● Standardskyddsmattan täcker
området mellan bakluckan och andra sätesraden när ett eller
båda sätena i den tredje raden är nedfällda.
● Flexskyddsmattan är dubbelt så
stor som standardmattan, hopsatt med en dragkedja. Den
täcker hela lastrummet när ett
eller flera säten i andra och tredje raden är nedfällda.
Skyddsmattan kan vikas på längden i fyra delar (standard) eller åtta delar
(flexmattan), har en dragkedja på
mitten och kan vikas på tvären i
fyra delar.
Nedan beskrivs några exempel på hur mattorna kan användas.
Innan du viker ut eller viker ihop
mattan måste alla komponenter
avlägsnas från sidoskenorna och från
lastsäkringsöglorna. Lastsäkrings‐
öglorna måste vara i förvaringsläget.
Täcka lastrummet mellan bakluckan
och andra sätesraden
möjligt med både
standardskyddsmattan och
flexskyddsmattan som viks vid drag‐
kedjan till halva storleken (läggs
dubbel).Mattan är placerad fyrdubbelt hopvikt bakom de uppfällda sätena i tredjeraden.
● Fäll ned sätena i tredje raden.

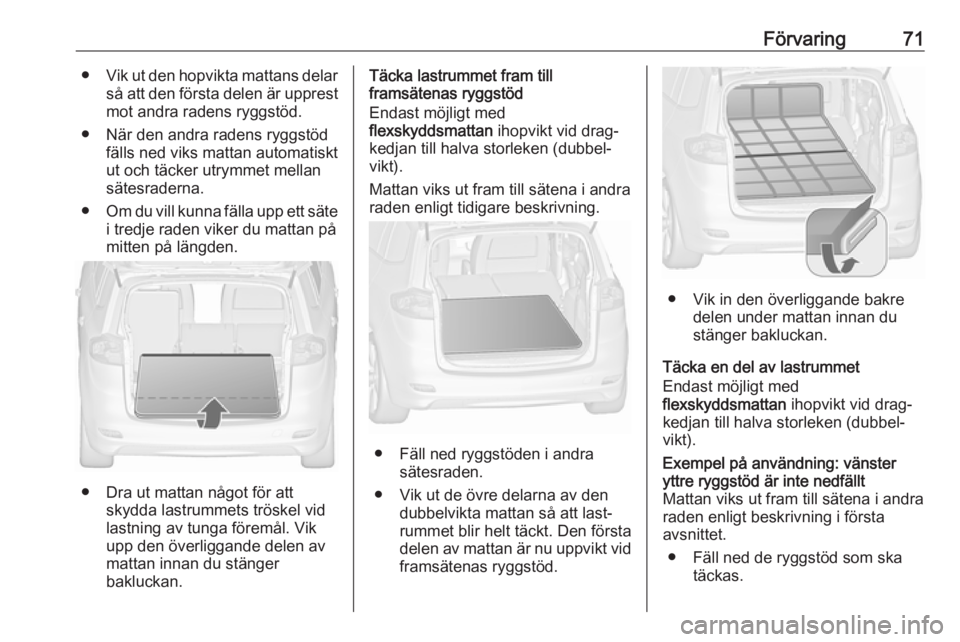

Page 73 of 317
Förvaring71●Vik ut den hopvikta mattans delar
så att den första delen är upprest mot andra radens ryggstöd.
● När den andra radens ryggstöd fälls ned viks mattan automatiskt
ut och täcker utrymmet mellan
sätesraderna.
● Om du vill kunna fälla upp ett säte
i tredje raden viker du mattan på
mitten på längden.
● Dra ut mattan något för att skydda lastrummets tröskel vid
lastning av tunga föremål. Vik
upp den överliggande delen av
mattan innan du stänger
bakluckan.
Täcka lastrummet fram till
framsätenas ryggstöd
Endast möjligt med
flexskyddsmattan ihopvikt vid drag‐
kedjan till halva storleken (dubbel‐
vikt).
Mattan viks ut fram till sätena i andra
raden enligt tidigare beskrivning.
● Fäll ned ryggstöden i andra sätesraden.
● Vik ut de övre delarna av den dubbelvikta mattan så att last‐
rummet blir helt täckt. Den första
delen av mattan är nu uppvikt vid
framsätenas ryggstöd.
● Vik in den överliggande bakre delen under mattan innan du
stänger bakluckan.
Täcka en del av lastrummet
Endast möjligt med
flexskyddsmattan ihopvikt vid drag‐
kedjan till halva storleken (dubbel‐
vikt).
Exempel på användning: vänster
yttre ryggstöd är inte nedfällt
Mattan viks ut fram till sätena i andra
raden enligt beskrivning i första
avsnittet.
● Fäll ned de ryggstöd som ska täckas.
Page 74 of 317
72Förvaring
● Öppna dragkedjan bakom detuppfällda ryggstödet.
● Dra ut mattan tills den första delen ligger plant på lastrummetsgolv.
● Vik upp den del som öppnats vid dragkedjan i längsled och vik in
den mot mitten.● Vik ut den övre delen av den dubbla mattan över de nedfälldaryggstöden.
● Vik in den överliggande bakre delen under mattan innan du
stänger bakluckan.
Gör på samma sätt om ett yttre rygg‐
stöd och det mittre ryggstödet inte är nedfällda.
Exempel på användning: endast detmittre ryggstödet är nedfällt
Mattan viks ut fram till sätena i andra
raden enligt beskrivning i första
avsnittet.
● Fäll ned det mittre ryggstödet som ska täckas.
● Öppna dragkedjan från bådasidor bakom vänster och höger
ryggstöd.
● Dra ut mattan tills den första delen ligger plant på lastrummetsgolv.
● Vik upp båda delarna som öppnats vid dragkedjan i längsled
och vik in dem mot mitten.

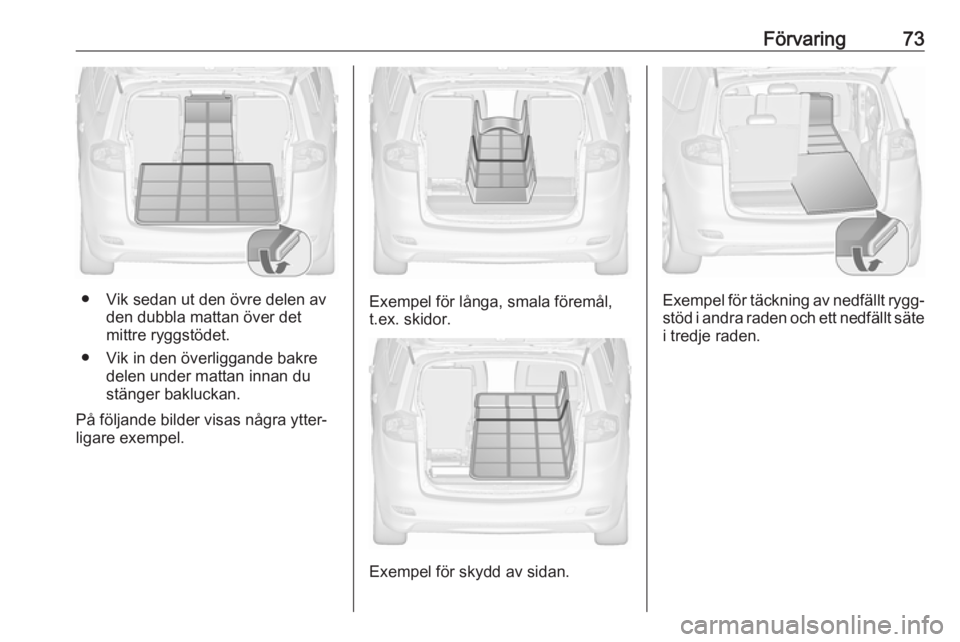

Page 75 of 317
Förvaring73
● Vik sedan ut den övre delen avden dubbla mattan över det
mittre ryggstödet.
● Vik in den överliggande bakre delen under mattan innan dustänger bakluckan.
På följande bilder visas några ytter‐
ligare exempel.Exempel för långa, smala föremål, t.ex. skidor.
Exempel för skydd av sidan.
Exempel för täckning av nedfällt rygg‐ stöd i andra raden och ett nedfällt säte
i tredje raden.

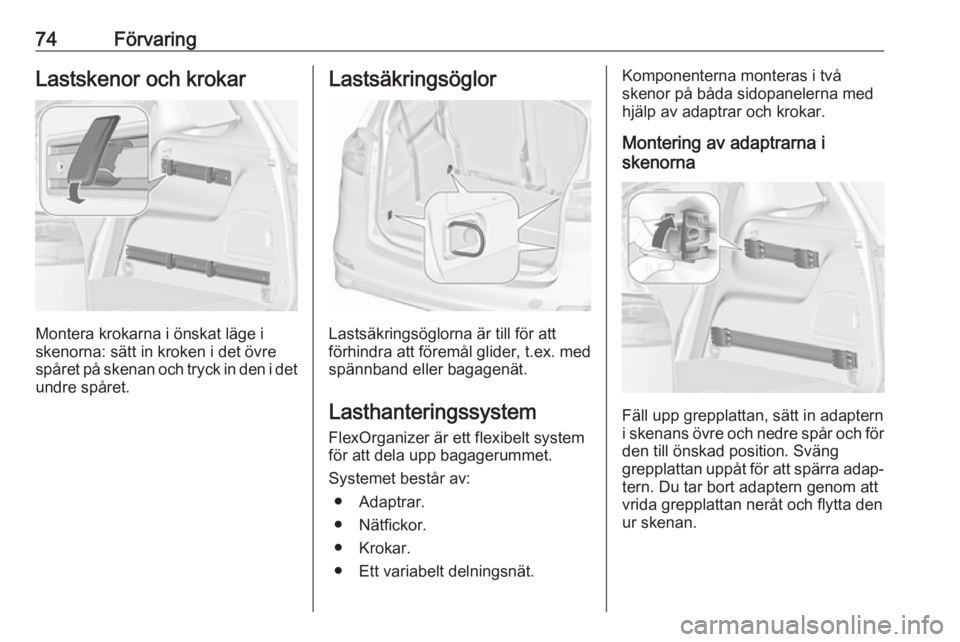

Page 76 of 317
74FörvaringLastskenor och krokar
Montera krokarna i önskat läge i
skenorna: sätt in kroken i det övre spåret på skenan och tryck in den i det
undre spåret.
Lastsäkringsöglor
Lastsäkringsöglorna är till för att
förhindra att föremål glider, t.ex. med
spännband eller bagagenät.
Lasthanteringssystem
FlexOrganizer är ett flexibelt system
för att dela upp bagagerummet.
Systemet består av: ● Adaptrar.
● Nätfickor.
● Krokar.
● Ett variabelt delningsnät.
Komponenterna monteras i två
skenor på båda sidopanelerna med
hjälp av adaptrar och krokar.
Montering av adaptrarna i
skenorna
Fäll upp grepplattan, sätt in adaptern
i skenans övre och nedre spår och för den till önskad position. Sväng
grepplattan uppåt för att spärra adap‐
tern. Du tar bort adaptern genom att
vrida grepplattan neråt och flytta den
ur skenan.

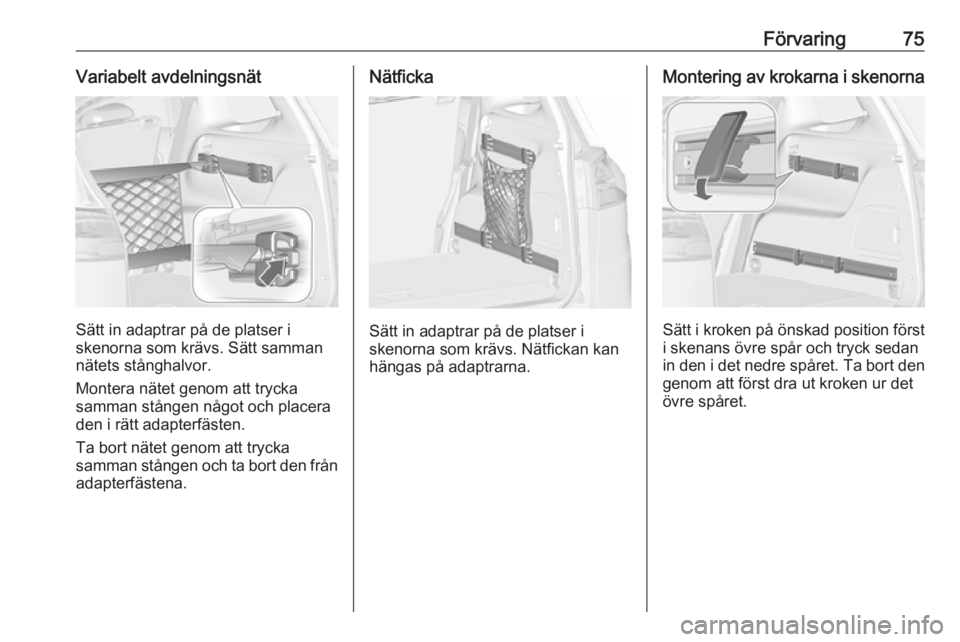

Page 77 of 317
Förvaring75Variabelt avdelningsnät
Sätt in adaptrar på de platser i
skenorna som krävs. Sätt samman nätets stånghalvor.
Montera nätet genom att trycka
samman stången något och placera
den i rätt adapterfästen.
Ta bort nätet genom att trycka
samman stången och ta bort den från
adapterfästena.
Nätficka
Sätt in adaptrar på de platser i
skenorna som krävs. Nätfickan kan
hängas på adaptrarna.
Montering av krokarna i skenorna
Sätt i kroken på önskad position först
i skenans övre spår och tryck sedan
in den i det nedre spåret. Ta bort den
genom att först dra ut kroken ur det
övre spåret.

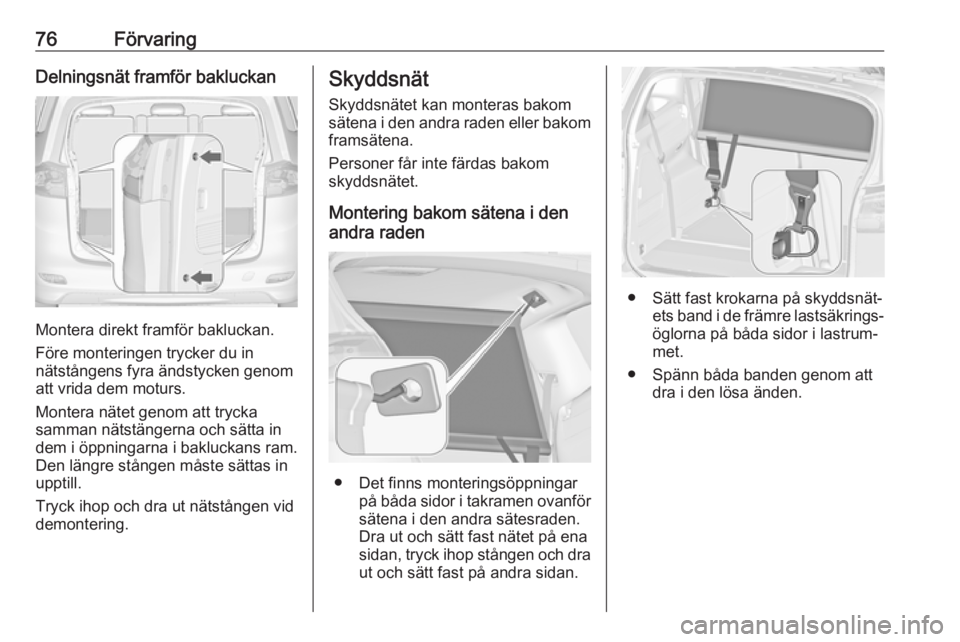

Page 78 of 317
76FörvaringDelningsnät framför bakluckan
Montera direkt framför bakluckan.
Före monteringen trycker du in
nätstångens fyra ändstycken genom att vrida dem moturs.
Montera nätet genom att trycka
samman nätstängerna och sätta in
dem i öppningarna i bakluckans ram.
Den längre stången måste sättas in
upptill.
Tryck ihop och dra ut nätstången vid
demontering.
Skyddsnät
Skyddsnätet kan monteras bakom
sätena i den andra raden eller bakom
framsätena.
Personer får inte färdas bakom
skyddsnätet.
Montering bakom sätena i den
andra raden
● Det finns monteringsöppningar på båda sidor i takramen ovanför
sätena i den andra sätesraden.
Dra ut och sätt fast nätet på ena
sidan, tryck ihop stången och dra
ut och sätt fast på andra sidan.
● Sätt fast krokarna på skyddsnät‐ ets band i de främre lastsäkrings‐
öglorna på båda sidor i lastrum‐ met.
● Spänn båda banden genom att dra i den lösa änden.

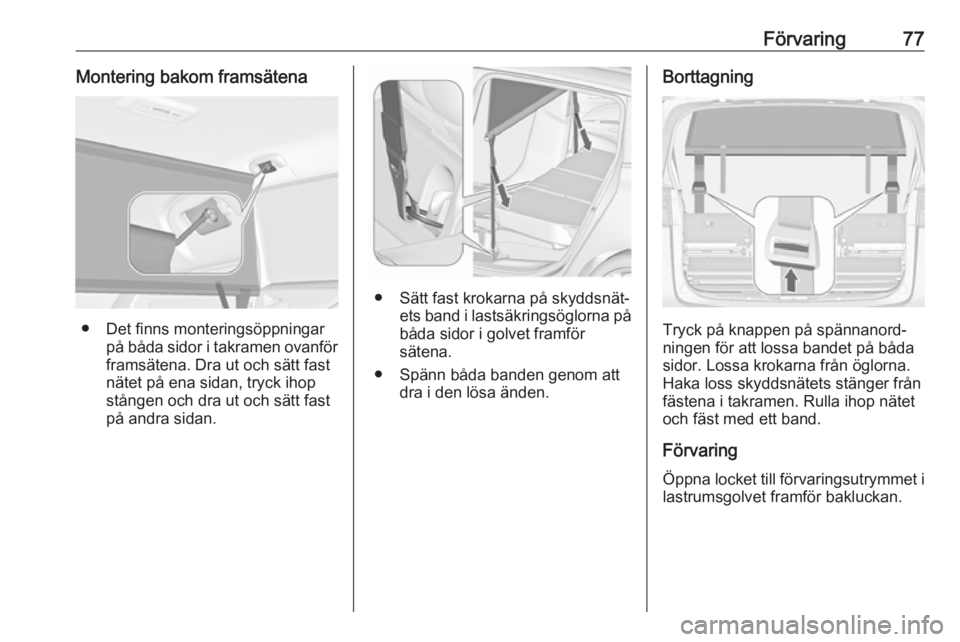

Page 79 of 317
Förvaring77Montering bakom framsätena
● Det finns monteringsöppningarpå båda sidor i takramen ovanför
framsätena. Dra ut och sätt fast
nätet på ena sidan, tryck ihop
stången och dra ut och sätt fast
på andra sidan.
● Sätt fast krokarna på skyddsnät‐ ets band i lastsäkringsöglorna påbåda sidor i golvet framför
sätena.
● Spänn båda banden genom att dra i den lösa änden.
Borttagning
Tryck på knappen på spännanord‐
ningen för att lossa bandet på båda
sidor. Lossa krokarna från öglorna.
Haka loss skyddsnätets stänger från
fästena i takramen. Rulla ihop nätet
och fäst med ett band.
Förvaring Öppna locket till förvaringsutrymmet i lastrumsgolvet framför bakluckan.

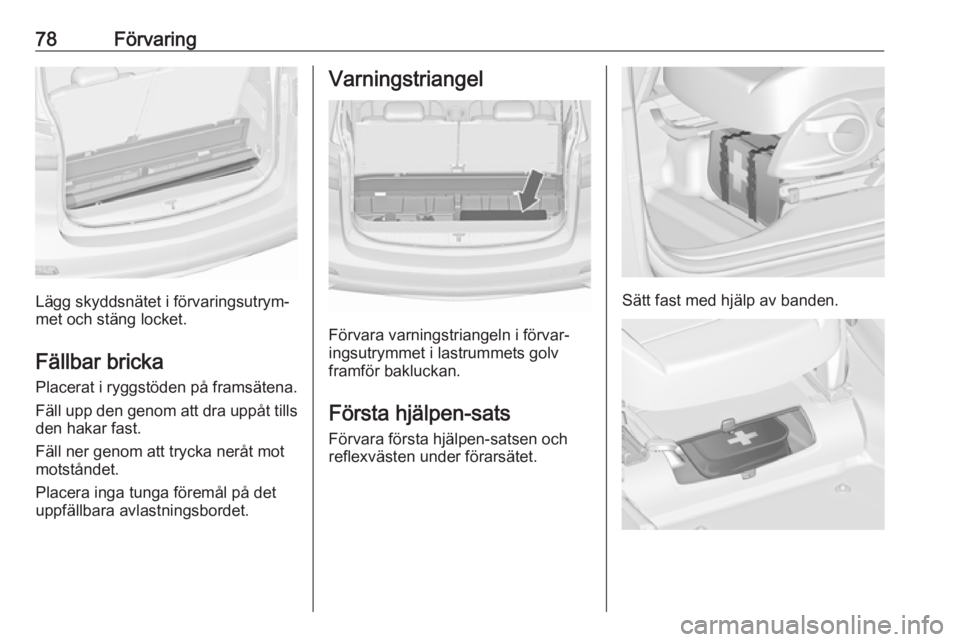

Page 80 of 317
78Förvaring
Lägg skyddsnätet i förvaringsutrym‐
met och stäng locket.
Fällbar bricka Placerat i ryggstöden på framsätena.
Fäll upp den genom att dra uppåt tills den hakar fast.
Fäll ner genom att trycka neråt mot
motståndet.
Placera inga tunga föremål på det
uppfällbara avlastningsbordet.
Varningstriangel
Förvara varningstriangeln i förvar‐
ingsutrymmet i lastrummets golv
framför bakluckan.
Första hjälpen-sats Förvara första hjälpen-satsen och
reflexvästen under förarsätet.
Sätt fast med hjälp av banden.
