Page 61 of 317

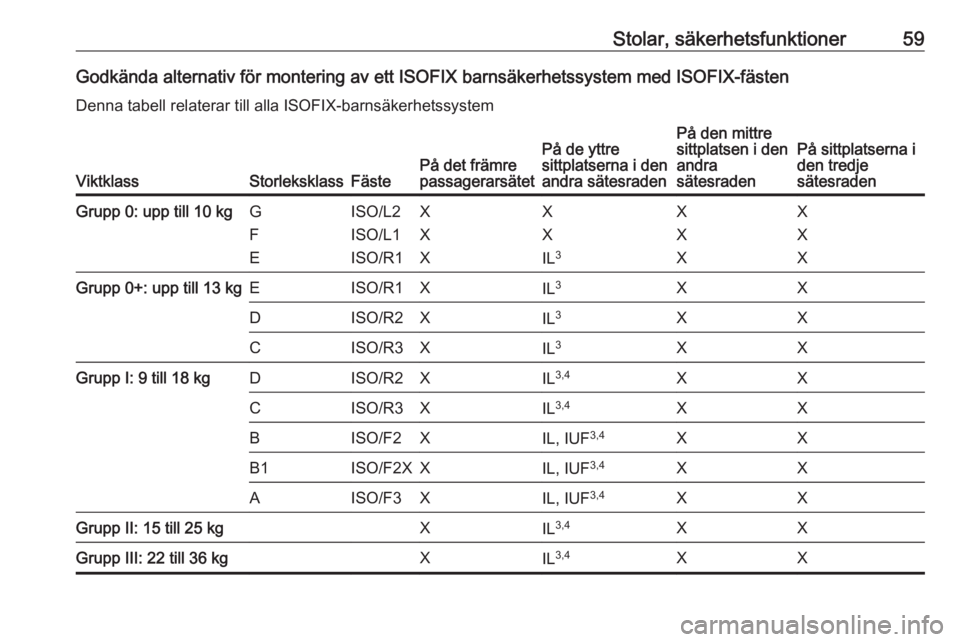

Stolar, säkerhetsfunktioner59Godkända alternativ för montering av ett ISOFIX barnsäkerhetssystem med ISOFIX-fästenDenna tabell relaterar till alla ISOFIX-barnsäkerhetssystem
ViktklassStorleksklassFästePå det främre
passagerarsätetPå de yttre
sittplatserna i den
andra sätesradenPå den mittre
sittplatsen i den
andra
sätesradenPå sittplatserna i
den tredje
sätesradenGrupp 0: upp till 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XGrupp 0+: upp till 13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXGrupp I: 9 till 18 kgDISO/R2XIL3,4XXCISO/R3XIL3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF 3,4XXGrupp II: 15 till 25 kgXIL3,4XXGrupp III: 22 till 36 kgXIL3,4XX
Page 62 of 317

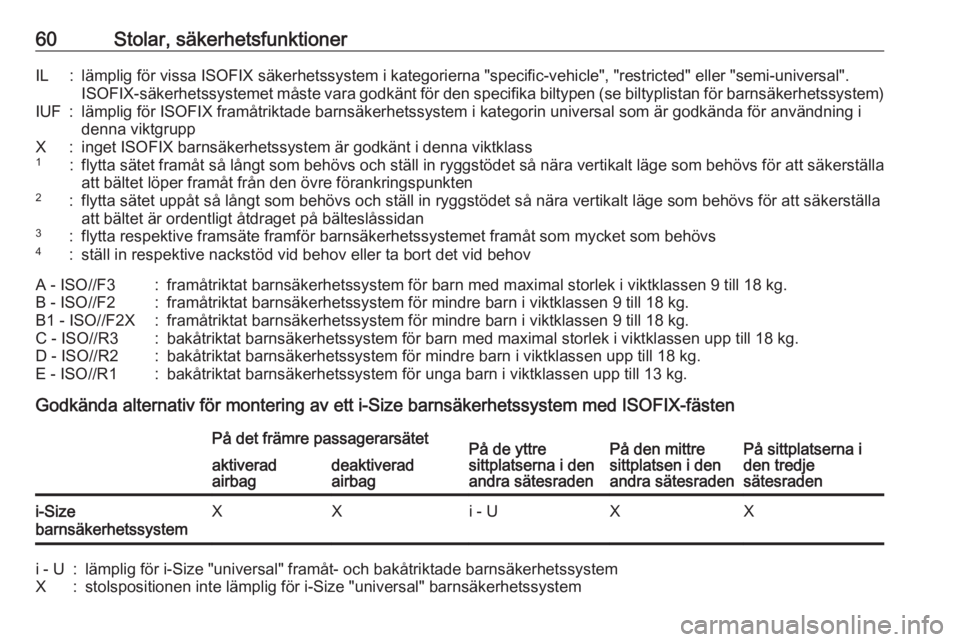

60Stolar, säkerhetsfunktionerIL:lämplig för vissa ISOFIX säkerhetssystem i kategorierna "specific-vehicle", "restricted" eller "semi-universal".ISOFIX-säkerhetssystemet måste vara godkänt för den specifika biltypen (se biltyplistan för barnsäkerhetssystem)IUF:lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universal som är godkända för användning i denna viktgruppX:inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass1:flytta sätet framåt så långt som behövs och ställ in ryggstödet så nära vertikalt läge som behövs för att säkerställa
att bältet löper framåt från den övre förankringspunkten2:flytta sätet uppåt så långt som behövs och ställ in ryggstödet så nära vertikalt läge som behövs för att säkerställa att bältet är ordentligt åtdraget på bälteslåssidan3:flytta respektive framsäte framför barnsäkerhetssystemet framåt som mycket som behövs4:ställ in respektive nackstöd vid behov eller ta bort det vid behovA - ISO//F3:framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kg.B - ISO//F2:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.B1 - ISO//F2X:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.C - ISO//R3:bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kg.D - ISO//R2:bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kg.E - ISO//R1:bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg.
Godkända alternativ för montering av ett i-Size barnsäkerhetssystem med ISOFIX-fästen
På det främre passagerarsätetPå de yttre
sittplatserna i den
andra sätesradenPå den mittre
sittplatsen i den
andra sätesradenPå sittplatserna i
den tredje
sätesradenaktiverad
airbagdeaktiverad
airbagi-Size
barnsäkerhetssystemXXi - UXXi - U:lämplig för i-Size "universal" framåt- och bakåtriktade barnsäkerhetssystemX:stolspositionen inte lämplig för i-Size "universal" barnsäkerhetssystem
Page 63 of 317

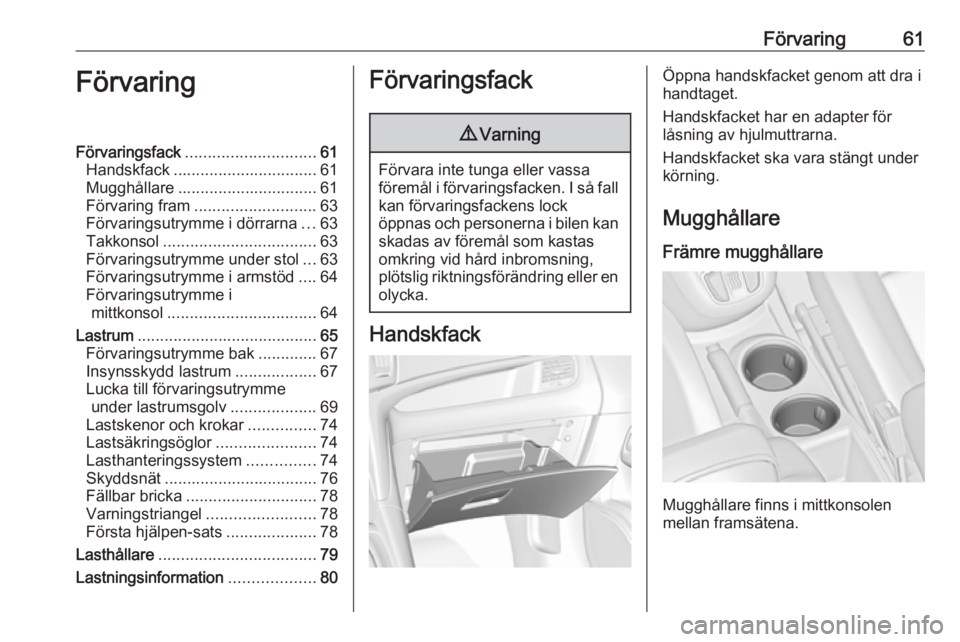

Förvaring61FörvaringFörvaringsfack............................. 61
Handskfack ................................ 61
Mugghållare ............................... 61
Förvaring fram ........................... 63
Förvaringsutrymme i dörrarna ...63
Takkonsol .................................. 63
Förvaringsutrymme under stol ...63
Förvaringsutrymme i armstöd ....64
Förvaringsutrymme i mittkonsol ................................. 64
Lastrum ........................................ 65
Förvaringsutrymme bak .............67
Insynsskydd lastrum ..................67
Lucka till förvaringsutrymme under lastrumsgolv ...................69
Lastskenor och krokar ...............74
Lastsäkringsöglor ......................74
Lasthanteringssystem ...............74
Skyddsnät .................................. 76
Fällbar bricka ............................. 78
Varningstriangel ........................78
Första hjälpen-sats ....................78
Lasthållare ................................... 79
Lastningsinformation ...................80Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock
öppnas och personerna i bilen kan skadas av föremål som kastas
omkring vid hård inbromsning,
plötslig riktningsförändring eller en
olycka.
Handskfack
Öppna handskfacket genom att dra i
handtaget.
Handskfacket har en adapter för
låsning av hjulmuttrarna.
Handskfacket ska vara stängt under
körning.
Mugghållare Främre mugghållare
Mugghållare finns i mittkonsolen
mellan framsätena.
Page 64 of 317

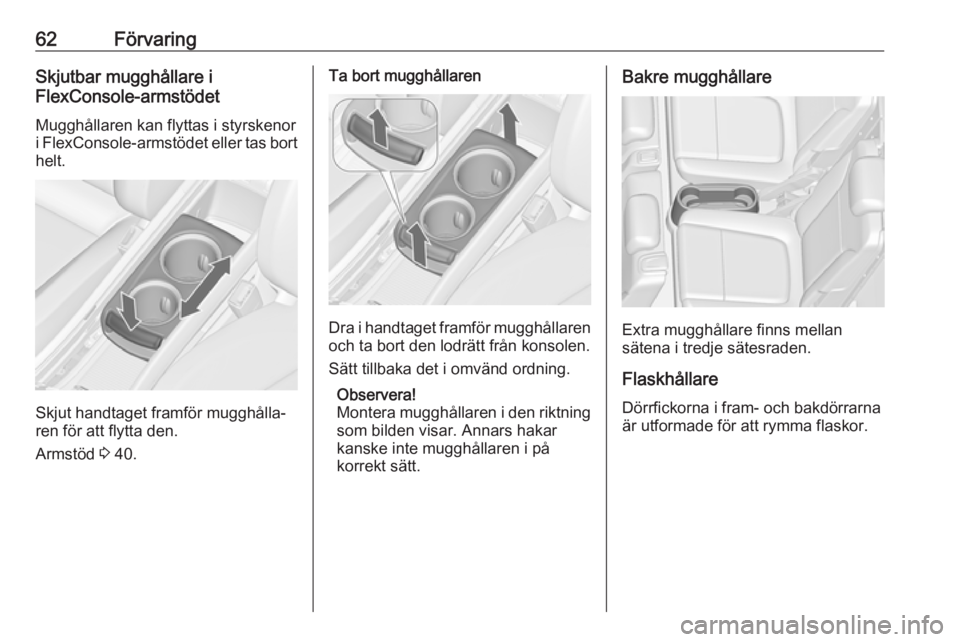

62FörvaringSkjutbar mugghållare i
FlexConsole-armstödet
Mugghållaren kan flyttas i styrskenor
i FlexConsole-armstödet eller tas bort helt.
Skjut handtaget framför mugghålla‐
ren för att flytta den.
Armstöd 3 40.
Ta bort mugghållaren
Dra i handtaget framför mugghållaren
och ta bort den lodrätt från konsolen.
Sätt tillbaka det i omvänd ordning.
Observera!
Montera mugghållaren i den riktning som bilden visar. Annars hakar
kanske inte mugghållaren i på
korrekt sätt.
Bakre mugghållare
Extra mugghållare finns mellan
sätena i tredje sätesraden.
Flaskhållare Dörrfickorna i fram- och bakdörrarna
är utformade för att rymma flaskor.
Page 65 of 317

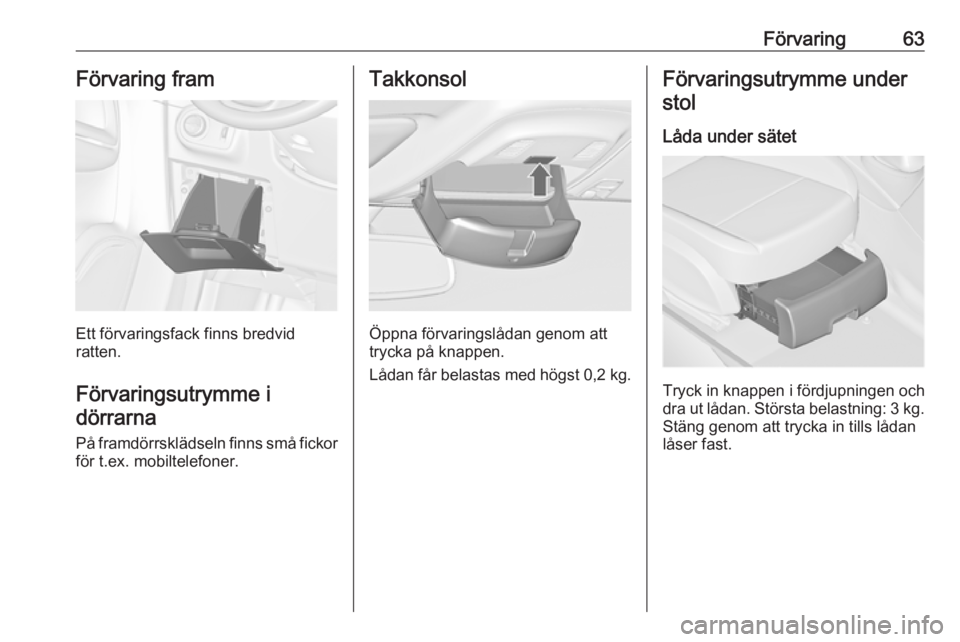

Förvaring63Förvaring fram
Ett förvaringsfack finns bredvid
ratten.
Förvaringsutrymme idörrarna
På framdörrsklädseln finns små fickor
för t.ex. mobiltelefoner.
Takkonsol
Öppna förvaringslådan genom att
trycka på knappen.
Lådan får belastas med högst 0,2 kg.
Förvaringsutrymme under
stol
Låda under sätet
Tryck in knappen i fördjupningen och
dra ut lådan. Största belastning: 3 kg .
Stäng genom att trycka in tills lådan
låser fast.
Page 66 of 317

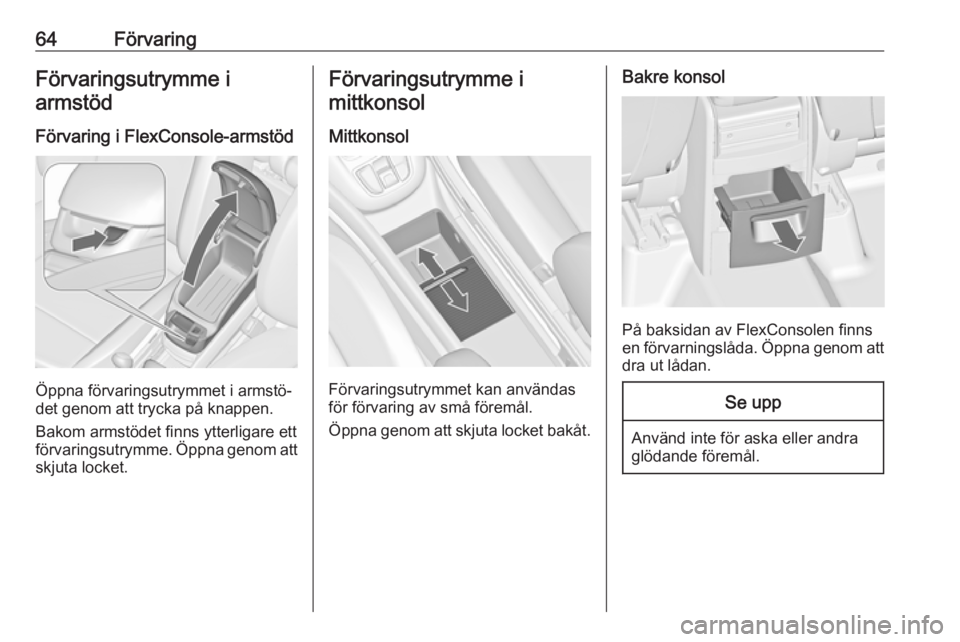

64FörvaringFörvaringsutrymme iarmstöd
Förvaring i FlexConsole-armstöd
Öppna förvaringsutrymmet i armstö‐
det genom att trycka på knappen.
Bakom armstödet finns ytterligare ett
förvaringsutrymme. Öppna genom att
skjuta locket.
Förvaringsutrymme i
mittkonsol
Mittkonsol
Förvaringsutrymmet kan användas
för förvaring av små föremål.
Öppna genom att skjuta locket bakåt.
Bakre konsol
På baksidan av FlexConsolen finns
en förvarningslåda. Öppna genom att dra ut lådan.
Se upp
Använd inte för aska eller andra
glödande föremål.
Page 67 of 317

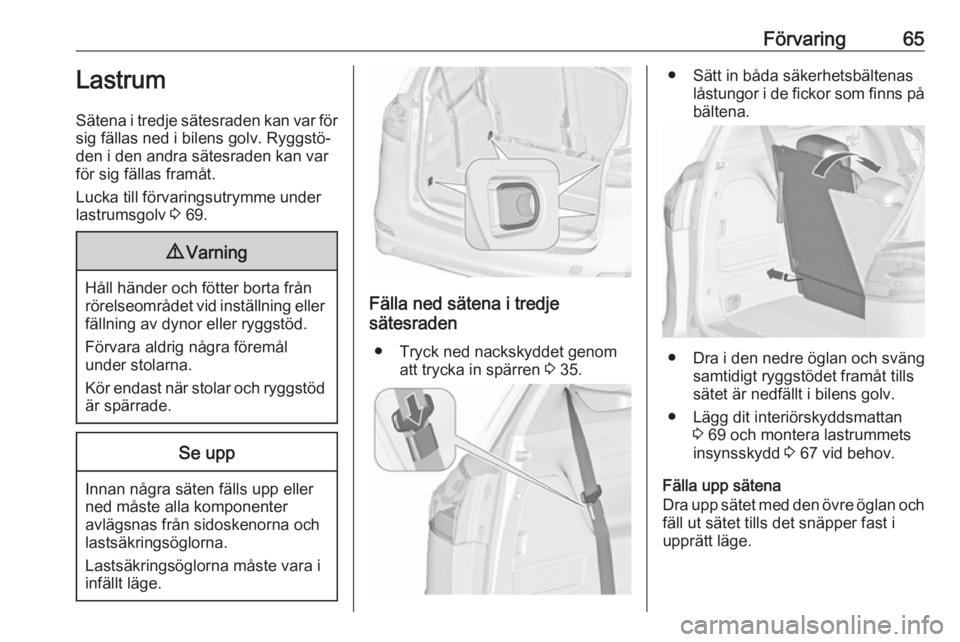

Förvaring65Lastrum
Sätena i tredje sätesraden kan var för
sig fällas ned i bilens golv. Ryggstö‐
den i den andra sätesraden kan var
för sig fällas framåt.
Lucka till förvaringsutrymme under
lastrumsgolv 3 69.9 Varning
Håll händer och fötter borta från
rörelseområdet vid inställning eller
fällning av dynor eller ryggstöd.
Förvara aldrig några föremål
under stolarna.
Kör endast när stolar och ryggstöd
är spärrade.
Se upp
Innan några säten fälls upp eller
ned måste alla komponenter
avlägsnas från sidoskenorna och
lastsäkringsöglorna.
Lastsäkringsöglorna måste vara i
infällt läge.
Fälla ned sätena i tredje
sätesraden
● Tryck ned nackskyddet genom att trycka in spärren 3 35.
● Sätt in båda säkerhetsbältenas
låstungor i de fickor som finns på
bältena.
● Dra i den nedre öglan och sväng samtidigt ryggstödet framåt tills
sätet är nedfällt i bilens golv.
● Lägg dit interiörskyddsmattan 3 69 och montera lastrummets
insynsskydd 3 67 vid behov.
Fälla upp sätena
Dra upp sätet med den övre öglan och fäll ut sätet tills det snäpper fast i
upprätt läge.
Page 68 of 317

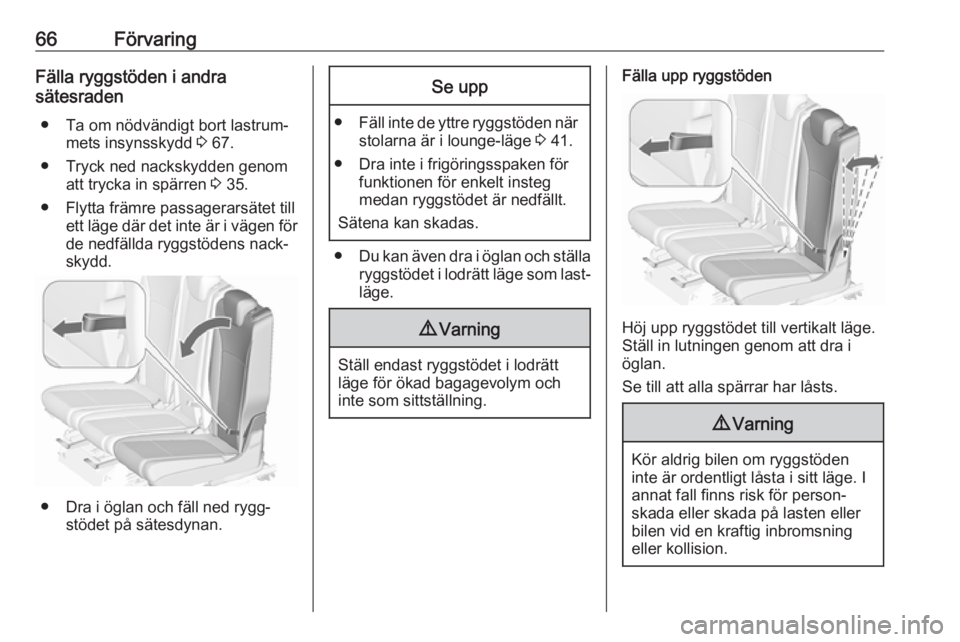

66FörvaringFälla ryggstöden i andra
sätesraden
● Ta om nödvändigt bort lastrum‐ mets insynsskydd 3 67.
● Tryck ned nackskydden genom att trycka in spärren 3 35.
● Flytta främre passagerarsätet till ett läge där det inte är i vägen för
de nedfällda ryggstödens nack‐
skydd.
● Dra i öglan och fäll ned rygg‐ stödet på sätesdynan.
Se upp
● Fäll inte de yttre ryggstöden när
stolarna är i lounge-läge 3 41.
● Dra inte i frigöringsspaken för funktionen för enkelt insteg
medan ryggstödet är nedfällt.
Sätena kan skadas.
● Du kan även dra i öglan och ställa
ryggstödet i lodrätt läge som last‐läge.
9 Varning
Ställ endast ryggstödet i lodrätt
läge för ökad bagagevolym och
inte som sittställning.
Fälla upp ryggstöden
Höj upp ryggstödet till vertikalt läge.
Ställ in lutningen genom att dra i
öglan.
Se till att alla spärrar har låsts.
9 Varning
Kör aldrig bilen om ryggstöden
inte är ordentligt låsta i sitt läge. I
annat fall finns risk för person‐
skada eller skada på lasten eller
bilen vid en kraftig inbromsning
eller kollision.
Page 69 of 317

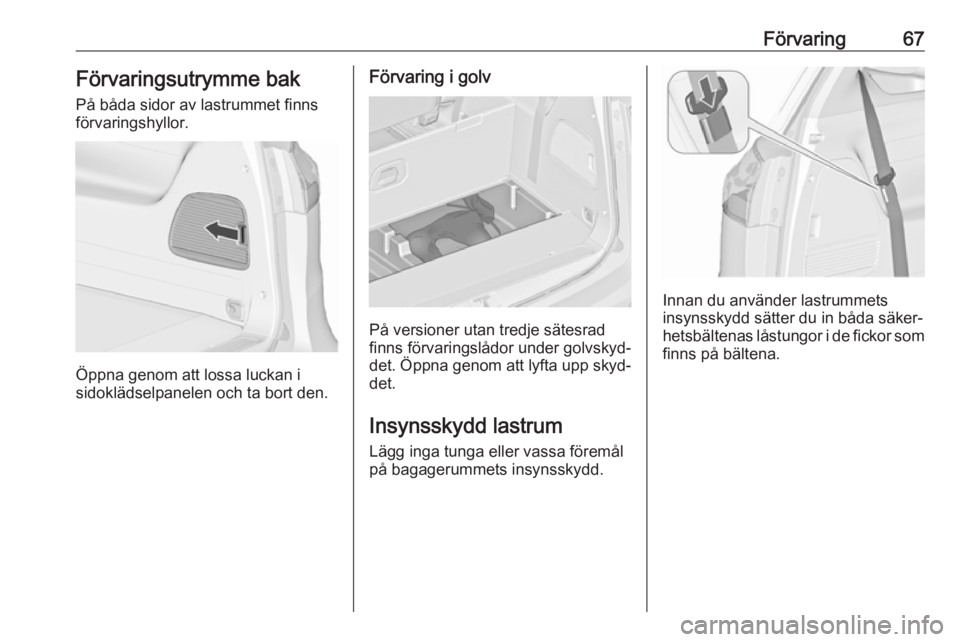

Förvaring67Förvaringsutrymme bak
På båda sidor av lastrummet finns
förvaringshyllor.
Öppna genom att lossa luckan i
sidoklädselpanelen och ta bort den.
Förvaring i golv
På versioner utan tredje sätesrad
finns förvaringslådor under golvskyd‐
det. Öppna genom att lyfta upp skyd‐ det.
Insynsskydd lastrum
Lägg inga tunga eller vassa föremål
på bagagerummets insynsskydd.
Innan du använder lastrummets
insynsskydd sätter du in båda säker‐
hetsbältenas låstungor i de fickor som finns på bältena.
Page 70 of 317

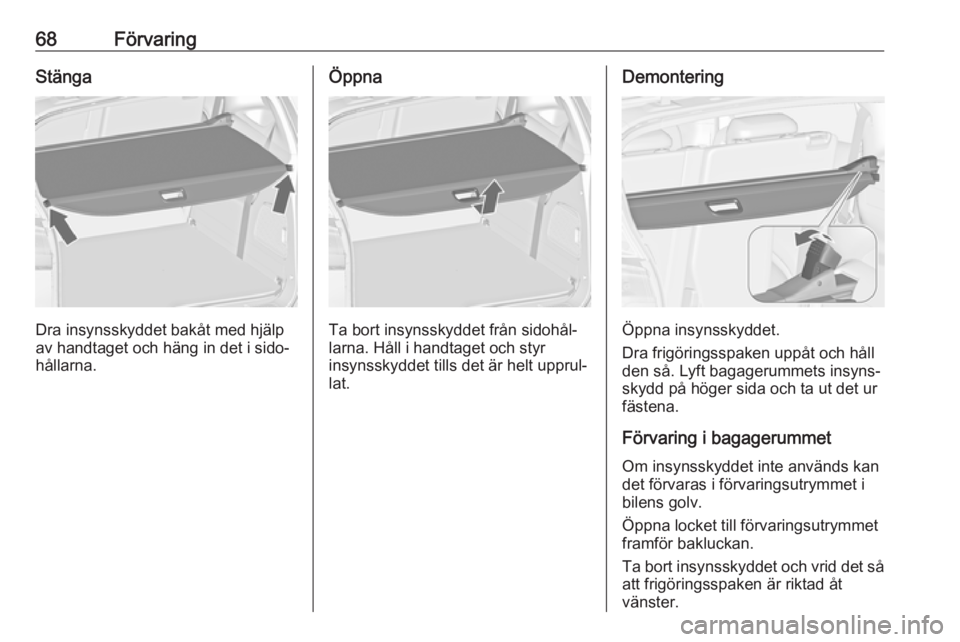

68FörvaringStänga
Dra insynsskyddet bakåt med hjälp
av handtaget och häng in det i sido‐ hållarna.
Öppna
Ta bort insynsskyddet från sidohål‐
larna. Håll i handtaget och styr
insynsskyddet tills det är helt upprul‐
lat.
Demontering
Öppna insynsskyddet.
Dra frigöringsspaken uppåt och håll
den så. Lyft bagagerummets insyns‐
skydd på höger sida och ta ut det ur
fästena.
Förvaring i bagagerummet
Om insynsskyddet inte används kan
det förvaras i förvaringsutrymmet i
bilens golv.
Öppna locket till förvaringsutrymmet framför bakluckan.
Ta bort insynsskyddet och vrid det så att frigöringsspaken är riktad åt
vänster.
