OPEL ZAFIRA C 2019 Manuale di uso e manutenzione (in Italian)

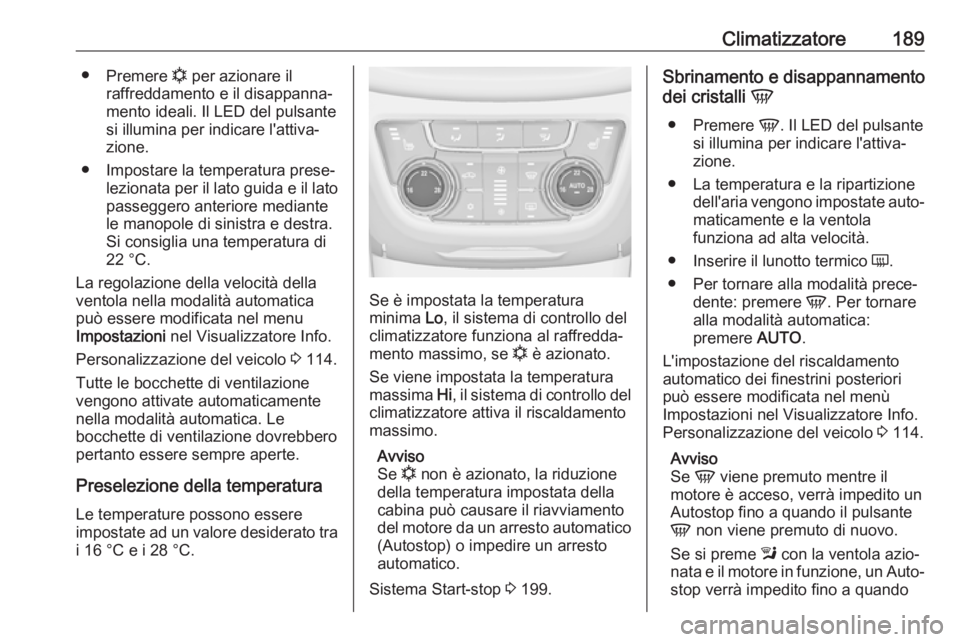

Climatizzatore189●Premere n per azionare il
raffreddamento e il disappanna‐
mento ideali. Il LED del pulsante
si illumina per indicare l'attiva‐
zione.
● Impostare la temperatura prese‐ lezionata per il lato guida e il lato
passeggero anteriore mediante
le manopole di sinistra e destra.
Si consiglia una temperatura di
22 °C.
La regolazione della velocità della
ventola nella modalità automatica
può essere modificata nel menu
Impostazioni nel Visualizzatore Info.
Personalizzazione del veicolo 3 114.
Tutte le bocchette di ventilazione
vengono attivate automaticamente nella modalità automatica. Le
bocchette di ventilazione dovrebbero pertanto essere sempre aperte.
Preselezione della temperatura
Le temperature possono essere
impostate ad un valore desiderato tra i 16 °C e i 28 °C.
Se è impostata la temperatura
minima Lo, il sistema di controllo del
climatizzatore funziona al raffredda‐
mento massimo, se n è azionato.
Se viene impostata la temperatura massima Hi, il sistema di controllo del
climatizzatore attiva il riscaldamento
massimo.
Avviso
Se n non è azionato, la riduzione
della temperatura impostata della
cabina può causare il riavviamento
del motore da un arresto automatico
(Autostop) o impedire un arresto
automatico.
Sistema Start-stop 3 199.
Sbrinamento e disappannamento
dei cristalli V
● Premere V. Il LED del pulsante
si illumina per indicare l'attiva‐
zione.
● La temperatura e la ripartizione dell'aria vengono impostate auto‐
maticamente e la ventola
funziona ad alta velocità.
● Inserire il lunotto termico Ü.
● Per tornare alla modalità prece‐ dente: premere V. Per tornare
alla modalità automatica:
premere AUTO.
L'impostazione del riscaldamento
automatico dei finestrini posteriori
può essere modificata nel menù
Impostazioni nel Visualizzatore Info.
Personalizzazione del veicolo 3 114.
Avviso
Se V viene premuto mentre il
motore è acceso, verrà impedito un Autostop fino a quando il pulsante
V non viene premuto di nuovo.
Se si preme l con la ventola azio‐
nata e il motore in funzione, un Auto‐
stop verrà impedito fino a quando

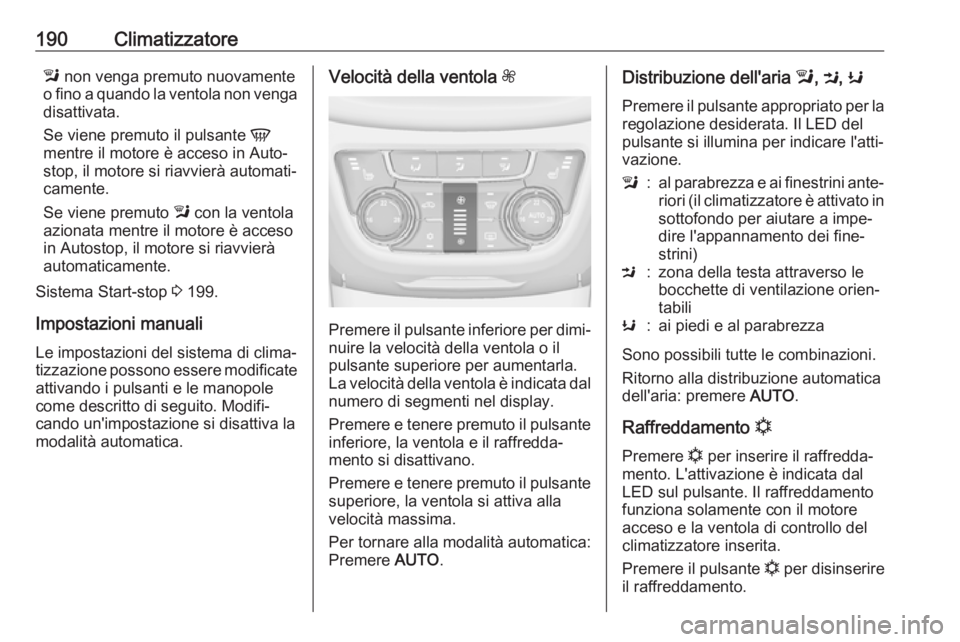

190Climatizzatorel non venga premuto nuovamente
o fino a quando la ventola non venga disattivata.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐
stop, il motore si riavvierà automati‐
camente.
Se viene premuto l con la ventola
azionata mentre il motore è acceso in Autostop, il motore si riavvierà
automaticamente.
Sistema Start-stop 3 199.
Impostazioni manuali Le impostazioni del sistema di clima‐
tizzazione possono essere modificate
attivando i pulsanti e le manopole
come descritto di seguito. Modifi‐
cando un'impostazione si disattiva la
modalità automatica.Velocità della ventola Z
Premere il pulsante inferiore per dimi‐
nuire la velocità della ventola o il
pulsante superiore per aumentarla. La velocità della ventola è indicata dal numero di segmenti nel display.
Premere e tenere premuto il pulsante inferiore, la ventola e il raffredda‐
mento si disattivano.
Premere e tenere premuto il pulsante superiore, la ventola si attiva alla
velocità massima.
Per tornare alla modalità automatica:
Premere AUTO.
Distribuzione dell'aria l, M , K
Premere il pulsante appropriato per la regolazione desiderata. Il LED del
pulsante si illumina per indicare l'atti‐
vazione.l:al parabrezza e ai finestrini ante‐
riori (il climatizzatore è attivato in sottofondo per aiutare a impe‐
dire l'appannamento dei fine‐
strini)M:zona della testa attraverso le
bocchette di ventilazione orien‐
tabiliK:ai piedi e al parabrezza
Sono possibili tutte le combinazioni.
Ritorno alla distribuzione automatica
dell'aria: premere AUTO.
Raffreddamento n
Premere n per inserire il raffredda‐
mento. L'attivazione è indicata dal
LED sul pulsante. Il raffreddamento
funziona solamente con il motore acceso e la ventola di controllo del
climatizzatore inserita.
Premere il pulsante n per disinserire
il raffreddamento.

Climatizzatore191Il climatizzatore raffredda e deumidi‐
fica (asciuga) quando la temperatura esterna è superiore a un dato livello.
Ciò può provocare la formazione di
condensa, con conseguente caduta
di gocce da sotto il veicolo.
Se non servono né il raffreddamento,
né la deumidificazione, spegnere il
sistema di raffreddamento per rispar‐ miare carburante. Quando viene
spento il sistema di raffreddamento, il
sistema di climatizzazione non richie‐ derà nessun avviamento del motore
durante un Autostop. Eccezione: l'im‐
pianto di sbrinamento è attivato e una temperatura esterna superiore a
0 °C. Sistema stop-start 3 199.
Il display indicherà ACON quando il
raffreddamento è attivato o ACOFF
quando è disattivato.
L'attivazione o la disattivazione della funzione di raffreddamento dopo l'av‐
vio del motore può essere modificata
nel menù Impostazioni del Visualiz‐
zatore Info. Personalizzazione del
veicolo 3 114.Ricircolo dell'aria 4
Premere 4 per attivare il ricircolo
dell'aria. Il LED del pulsante si illu‐ mina per indicare l'attivazione.
Premere di nuovo 4 per disattivare
la modalità di ricircolo.9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare
l'aria, l'umidità nell'abitacolo
aumenta, facendo appannare i
finestrini internamente. Inoltre la
qualità dell'aria nell'abitacolo si
deteriora, e potrebbe provocare
sonnolenza agli occupanti.
In condizioni ambientali calde e
umide, il parabrezza potrebbe appan‐
narsi esternamente quando dell'aria
fredda venga indirizzata verso di
esso. Se il parabrezza si appanna
dall'esterno, attivare il tergicristallo e
disattivare l.
Impostazioni di base
Alcune impostazioni possono essere
modificate nel menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 114.
Riscaldatore ausiliario
Riscaldatore dell'aria
Quickheat è un sistema di riscalda‐
mento elettrico ausiliario per l'aria che
è in grado di riscaldare più rapida‐
mente l'abitacolo.

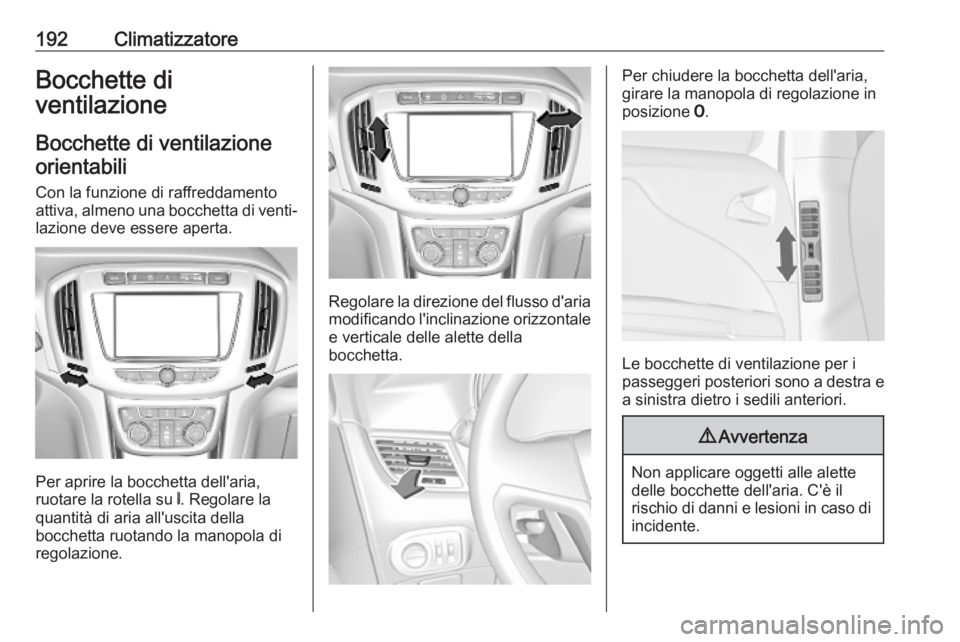

192ClimatizzatoreBocchette di
ventilazione
Bocchette di ventilazioneorientabili
Con la funzione di raffreddamento
attiva, almeno una bocchetta di venti‐ lazione deve essere aperta.
Per aprire la bocchetta dell'aria,
ruotare la rotella su B. Regolare la
quantità di aria all'uscita della
bocchetta ruotando la manopola di regolazione.
Regolare la direzione del flusso d'aria
modificando l'inclinazione orizzontale e verticale delle alette della
bocchetta.
Per chiudere la bocchetta dell'aria,
girare la manopola di regolazione in
posizione 7.
Le bocchette di ventilazione per i
passeggeri posteriori sono a destra e
a sinistra dietro i sedili anteriori.
9 Avvertenza
Non applicare oggetti alle alette
delle bocchette dell'aria. C'è il
rischio di danni e lesioni in caso di incidente.

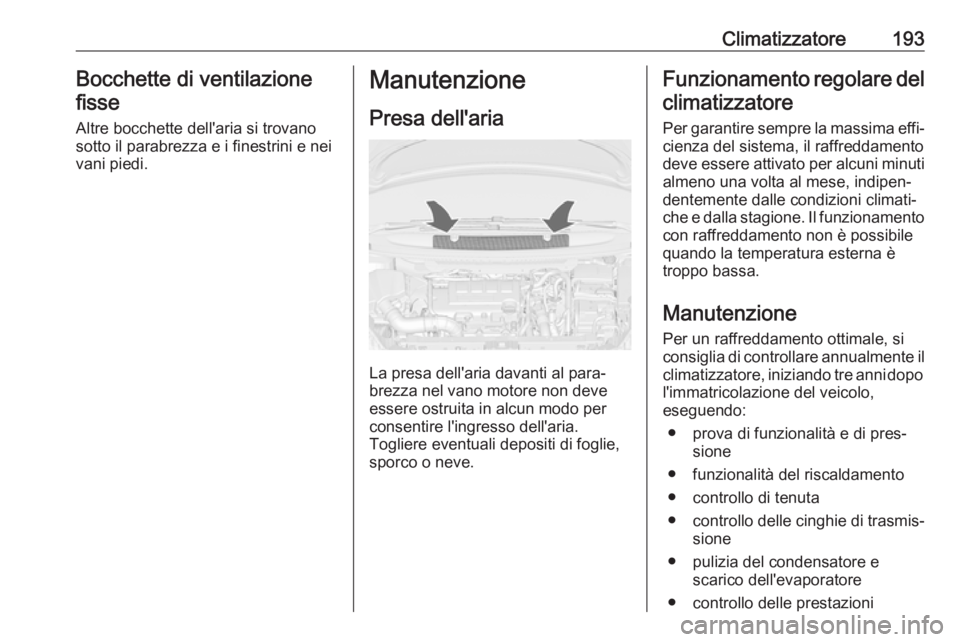

Climatizzatore193Bocchette di ventilazionefisse
Altre bocchette dell'aria si trovano
sotto il parabrezza e i finestrini e nei vani piedi.Manutenzione
Presa dell'aria
La presa dell'aria davanti al para‐
brezza nel vano motore non deve
essere ostruita in alcun modo per
consentire l'ingresso dell'aria.
Togliere eventuali depositi di foglie,
sporco o neve.
Funzionamento regolare del
climatizzatore
Per garantire sempre la massima effi‐
cienza del sistema, il raffreddamento
deve essere attivato per alcuni minuti almeno una volta al mese, indipen‐
dentemente dalle condizioni climati‐
che e dalla stagione. Il funzionamento
con raffreddamento non è possibile
quando la temperatura esterna è
troppo bassa.
Manutenzione
Per un raffreddamento ottimale, si
consiglia di controllare annualmente il climatizzatore, iniziando tre anni dopo
l'immatricolazione del veicolo,
eseguendo:
● prova di funzionalità e di pres‐ sione
● funzionalità del riscaldamento ● controllo di tenuta
● controllo delle cinghie di trasmis‐
sione
● pulizia del condensatore e scarico dell'evaporatore
● controllo delle prestazioni

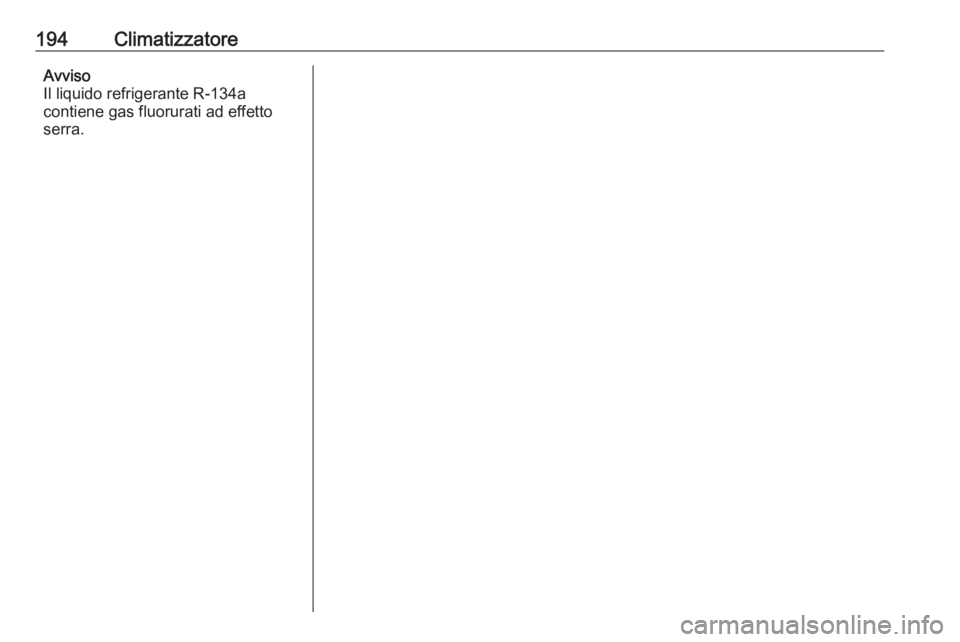

194ClimatizzatoreAvviso
Il liquido refrigerante R-134a
contiene gas fluorurati ad effetto
serra.

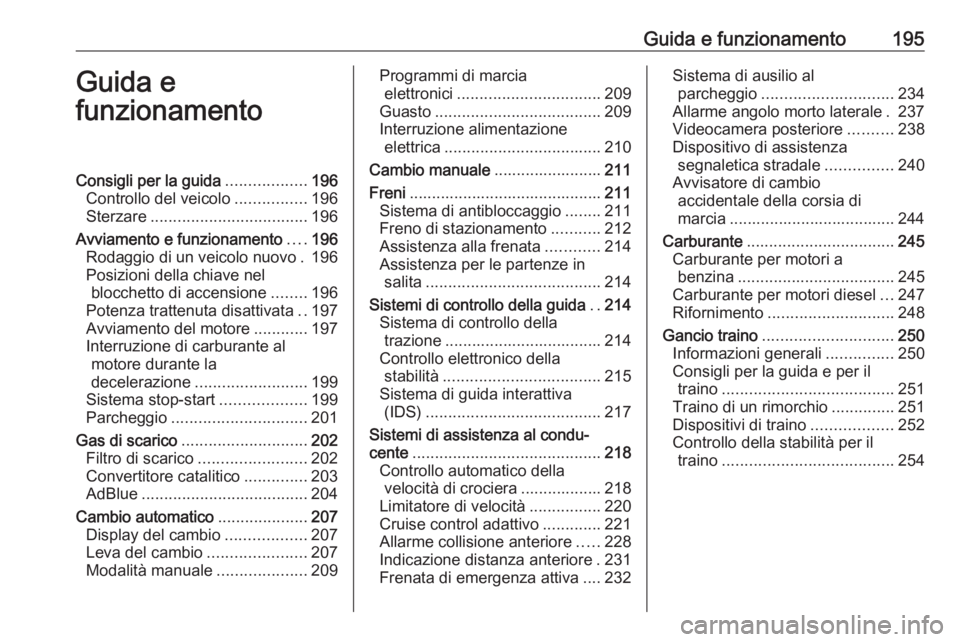

Guida e funzionamento195Guida e
funzionamentoConsigli per la guida ..................196
Controllo del veicolo ................196
Sterzare ................................... 196
Avviamento e funzionamento ....196
Rodaggio di un veicolo nuovo . 196
Posizioni della chiave nel blocchetto di accensione ........196
Potenza trattenuta disattivata ..197
Avviamento del motore ............197
Interruzione di carburante al motore durante la
decelerazione ......................... 199
Sistema stop-start ...................199
Parcheggio .............................. 201
Gas di scarico ............................ 202
Filtro di scarico ........................ 202
Convertitore catalitico ..............203
AdBlue ..................................... 204
Cambio automatico ....................207
Display del cambio ..................207
Leva del cambio ......................207
Modalità manuale ....................209Programmi di marcia
elettronici ................................ 209
Guasto ..................................... 209
Interruzione alimentazione elettrica ................................... 210
Cambio manuale ........................211
Freni ........................................... 211
Sistema di antibloccaggio ........211
Freno di stazionamento ...........212
Assistenza alla frenata ............214
Assistenza per le partenze in salita ....................................... 214
Sistemi di controllo della guida ..214
Sistema di controllo della trazione ................................... 214
Controllo elettronico della stabilità ................................... 215
Sistema di guida interattiva (IDS) ....................................... 217
Sistemi di assistenza al condu‐
cente .......................................... 218
Controllo automatico della velocità di crociera .................. 218
Limitatore di velocità ................220
Cruise control adattivo .............221
Allarme collisione anteriore .....228
Indicazione distanza anteriore . 231
Frenata di emergenza attiva ....232Sistema di ausilio al
parcheggio ............................. 234
Allarme angolo morto laterale . 237
Videocamera posteriore ..........238
Dispositivo di assistenza segnaletica stradale ...............240
Avvisatore di cambio accidentale della corsia di
marcia ..................................... 244
Carburante ................................. 245
Carburante per motori a benzina ................................... 245
Carburante per motori diesel ...247
Rifornimento ............................ 248
Gancio traino ............................. 250
Informazioni generali ...............250
Consigli per la guida e per il traino ...................................... 251
Traino di un rimorchio ..............251
Dispositivi di traino ..................252
Controllo della stabilità per il traino ...................................... 254

196Guida e funzionamentoConsigli per la guidaControllo del veicolo
Mai procedere in folle con il
motore spento
In tale situazione molti impianti, quali
il servofreno o il servosterzo, non funzionano. Rendendo la marcia un
pericolo per sé e per gli altri. Tutti i
sistemi funzionano durante un
Autostop.
Sistema Start-stop 3 199.
Potenziatore al minimo Se la batteria del veicolo necessita di
ricarica, l'amperaggio dell'alternatore
deve essere aumentato. A tal scopo
viene attivato un potenziatore al
minimo, che può emettere un certo
rumore.
Compare un messaggio di segnala‐
zione nel Driver Information Centre.
Pedali
Non collocare tappetini nella zona dei
pedali per evitare di ostacolare la corsa dei pedali stessi.Utilizzare solo tappetini di misura
adatta e fissati dai rispettivi fermi sul
lato guida.
Sterzare
Se l'assistenza del servosterzo non è più disponibile a causa di un arresto
del motore o di un malfunzionamento
del sistema, è possibile sterzare il
veicolo ma con uno sforzo maggiore.
Spia c 3 103.Avviamento e
funzionamento
Rodaggio di un veicolo nuovo
Per i primi viaggi non effettuare inutil‐
mente frenate brusche.
Quando si guida la vettura per la
prima volta, è possibile che la cera e
l'olio presenti nell'impianto di scarico
evaporino producendo l'emissione di
vapori. Parcheggiare la vettura all'a‐
perto per un po' evitando di inalare i
vapori.
Durante il rodaggio, è possibile che i
consumi di carburante e di olio
motore siano più elevati e che il
processo di pulizia del filtro di scarico sia più frequente. È possibile che lafunzione di Autostop sia inibita per
consentire la carica della batteria del
veicolo.
Filtro di scarico 3 202.
Posizioni della chiave nel blocchetto di accensione
Girare la chiave:

Guida e funzionamento1970:accensione disinserita: Alcune
funzioni rimangono attive fino alla
rimozione della chiave o l'aper‐
tura della portiera del conducente purché l'accensione sia già inse‐
rita.1:modalità accessori: Il blocca‐
sterzo è sbloccato e alcune
funzioni elettriche sono disponi‐
bili, quadro spento.2:accensione in modalità di alimen‐ tazione: Il quadro è acceso, il
motore diesel è in fase di preri‐
scaldamento. Le spie si illumi‐
nano e la maggior parte delle
funzioni elettriche sono aziona‐
bili. Per girare la chiave dalla
posizione 2 a 1 o 0, premerla fino
in fondo verso la colonna dello
sterzo, quindi girare.3:avvio motore: Rilasciare la chiave dopo l'inizio della procedura di
avvio.
Bloccasterzo
Rimuovere la chiave dal commuta‐
tore di accensione e ruotare il volante
finché si blocca.
9 Pericolo
Non rimuovere mai la chiave
dall'interruttore di accensione
durante la guida in quanto
potrebbe causare danni al blocca‐ sterzo.
Potenza trattenuta
disattivata
I seguenti sistemi elettronici possono
funzionare fino a quando la portiera
del conducente non viene aperta o
per 10 minuti dopo avere disinserito
l'accensione:
● alzacristalli elettrici
● prese di corrente
Avviamento del motore
Ruotare la chiave in posizione 1 per
sbloccare il bloccasterzo.
Cambio manuale: azionare il pedale della frizione e del freno.

198Guida e funzionamentoCambio automatico: azionare il
pedale freno e portare la leva del
cambio in posizione P o N.
Non azionare il pedale dell'accelera‐
tore.
Motori diesel: girare la chiave in posi‐ zione 2 per il preriscaldamento finché
la spia ! si spegne.
Girare brevemente la chiave in posi‐
zione 3 e rilasciarla: una procedura
automatica attiva il motorino d'avvia‐
mento con un breve ritardo finché il
motore è in funzione, vedi Controllo
automatico del motorino d'avvia‐
mento.
Cambio manuale: durante un Auto‐
stop, è possibile riavviare il motore
premendo il pedale della frizione
3 199.
Cambio automatico: durante un Auto‐ stop, è possibile riavviare il motore
rilasciando il pedale del freno 3 199.
Prima di riavviare o per spegnere il
motore, riportare la chiave in posi‐
zione 0.9 Pericolo
Lo spegnimento del motore
durante la guida può causare la
perdita di potenza frenante e ster‐ zante. I sistemi di assistenza e isistemi airbag sono disabilitati.
L'illuminazione e le luci dei freni si
spengono. Pertanto spegnere il
motore e l'accensione del veicolo
durante la guida, solo quando
necessario in caso di emergenza.
Avviare il veicolo a basse
temperature
L'avviamento del motore senza
riscaldatori aggiuntivi è possibile fino
a -25 °C per i motori diesel e -30 °C
per motori a benzina. E' necessario
utilizzare un olio motore con appro‐
priata viscosità, carburante appro‐
priato, servizi di assistenza effettuati
e una batteria sufficientemente
carica. A temperature inferiori a
-30 °C il cambio automatico richiede
una fase di riscaldamento di circa
cinque minuti. La leva del cambio
deve essere in posizione P.
Controllo automatico del motorino
d'avviamento
Questa funzione controlla la proce‐
dura di avviamento del motore. Non
lasciare la chiave in posizione 3. Una
volta rilevato il posizionamento, il sistema procede automaticamente
con la procedura di avviamento fino
all'accensione del motore. A causa
della procedura di controllo, il motore
si avvia con un breve ritardo.
Possibili ragioni del mancato avvia‐
mento del motore:
● pedale della frizione non azio‐ nato (cambio manuale);
● pedale del freno non azionato o leva del cambio non in posizione
P o N (cambio automatico);
● time-out scaduto.
Riscaldamento del motore turbo All'avviamento la coppia disponibile
del motore potrebbe essere limitata
per un breve periodo, specialmente
quando la temperatura del motore è
bassa. La limitazione serve a consen‐
tire al sistema di lubrificazione di
proteggere completamente il motore.
