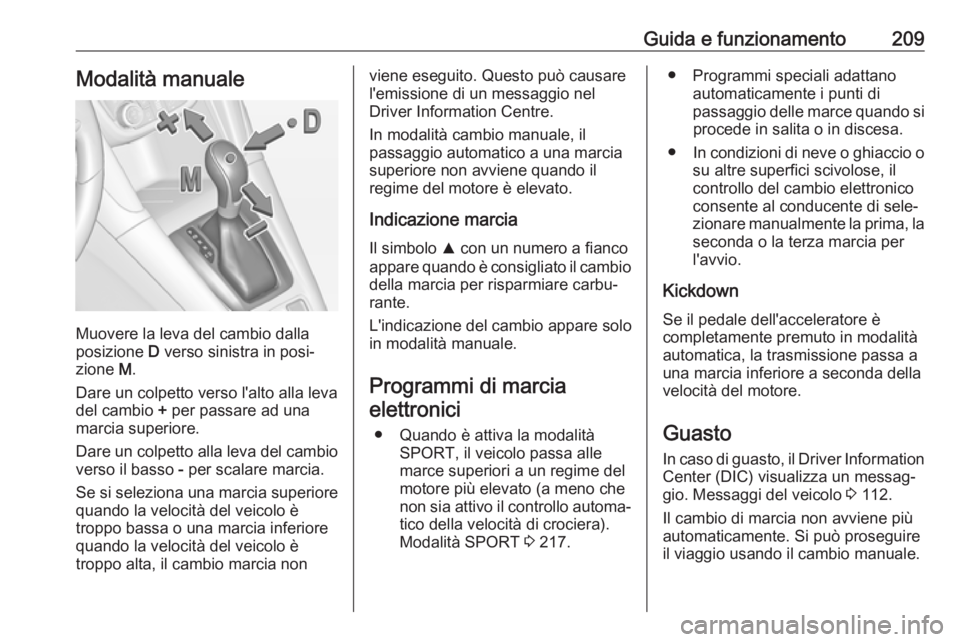

Guida e funzionamento209Modalità manuale
Muovere la leva del cambio dalla
posizione D verso sinistra in posi‐
zione M.
Dare un colpetto verso l'alto alla leva
del cambio + per passare ad una
marcia superiore.
Dare un colpetto alla leva del cambio verso il basso - per scalare marcia.
Se si seleziona una marcia superiore
quando la velocità del veicolo è
troppo bassa o una marcia inferiore quando la velocità del veicolo è
troppo alta, il cambio marcia non
viene eseguito. Questo può causare
l'emissione di un messaggio nel
Driver Information Centre.
In modalità cambio manuale, il
passaggio automatico a una marcia
superiore non avviene quando il
regime del motore è elevato.
Indicazione marcia Il simbolo R con un numero a fianco
appare quando è consigliato il cambio
della marcia per risparmiare carbu‐
rante.
L'indicazione del cambio appare solo
in modalità manuale.
Programmi di marciaelettronici
● Quando è attiva la modalità SPORT, il veicolo passa alle
marce superiori a un regime del motore più elevato (a meno che
non sia attivo il controllo automa‐
tico della velocità di crociera).
Modalità SPORT 3 217.● Programmi speciali adattano
automaticamente i punti di
passaggio delle marce quando si procede in salita o in discesa.
● In condizioni di neve o ghiaccio o
su altre superfici scivolose, il
controllo del cambio elettronico
consente al conducente di sele‐
zionare manualmente la prima, la
seconda o la terza marcia per
l'avvio.
Kickdown
Se il pedale dell'acceleratore è
completamente premuto in modalità
automatica, la trasmissione passa a
una marcia inferiore a seconda della
velocità del motore.
Guasto
In caso di guasto, il Driver Information
Center (DIC) visualizza un messag‐
gio. Messaggi del veicolo 3 112.
Il cambio di marcia non avviene più
automaticamente. Si può proseguire
il viaggio usando il cambio manuale.
Page 212 of 343

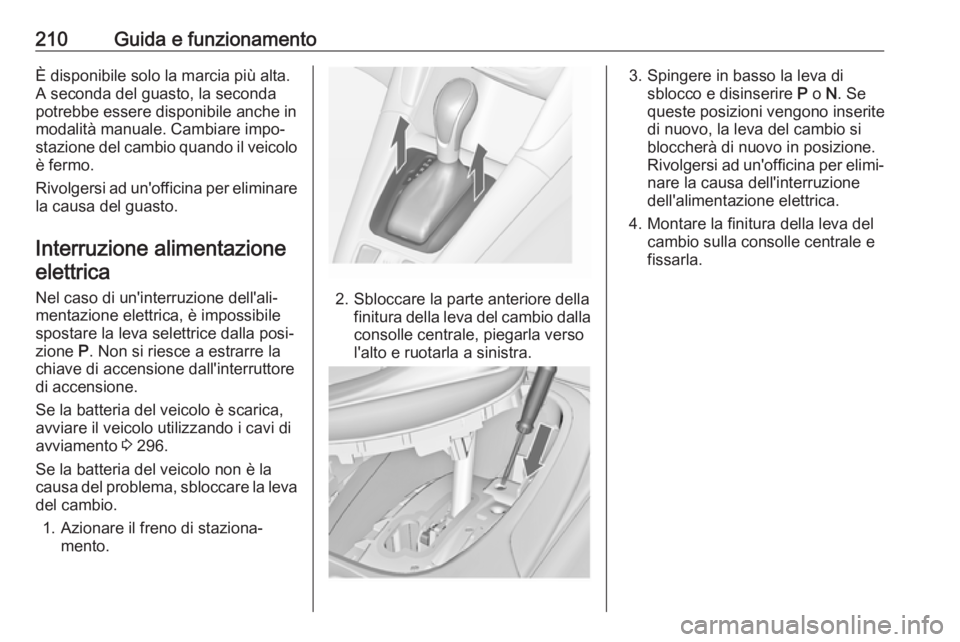

210Guida e funzionamentoÈ disponibile solo la marcia più alta.
A seconda del guasto, la seconda
potrebbe essere disponibile anche in
modalità manuale. Cambiare impo‐
stazione del cambio quando il veicolo
è fermo.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Interruzione alimentazioneelettrica
Nel caso di un'interruzione dell'ali‐
mentazione elettrica, è impossibile
spostare la leva selettrice dalla posi‐
zione P. Non si riesce a estrarre la
chiave di accensione dall'interruttore
di accensione.
Se la batteria del veicolo è scarica,
avviare il veicolo utilizzando i cavi di
avviamento 3 296.
Se la batteria del veicolo non è la causa del problema, sbloccare la leva
del cambio.
1. Azionare il freno di staziona‐ mento.
2. Sbloccare la parte anteriore della finitura della leva del cambio dallaconsolle centrale, piegarla verso
l'alto e ruotarla a sinistra.
3. Spingere in basso la leva di sblocco e disinserire P o N. Se
queste posizioni vengono inserite
di nuovo, la leva del cambio si
bloccherà di nuovo in posizione. Rivolgersi ad un'officina per elimi‐
nare la causa dell'interruzione
dell'alimentazione elettrica.
4. Montare la finitura della leva del cambio sulla consolle centrale e
fissarla.
Page 213 of 343

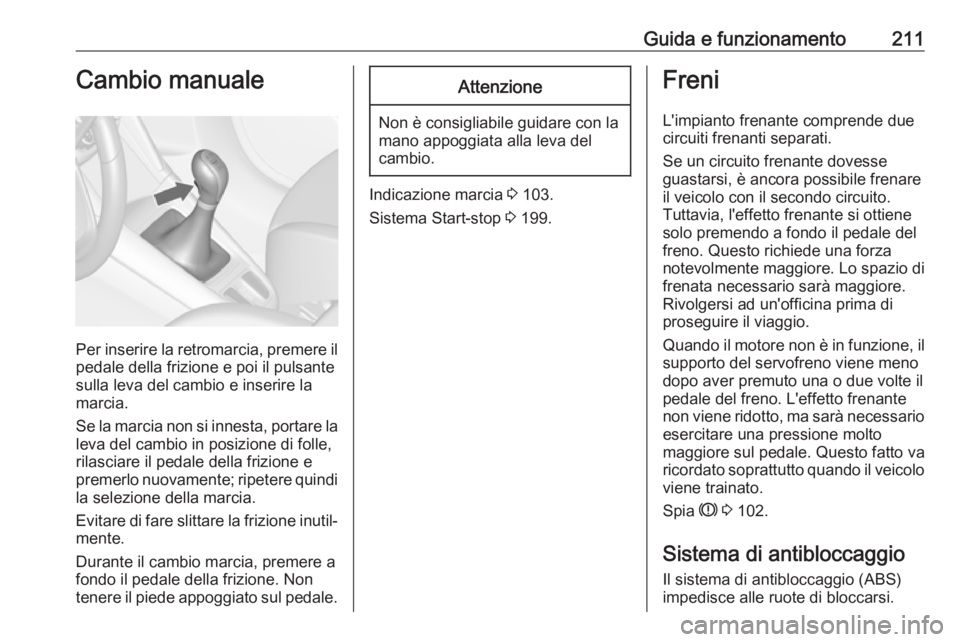

Guida e funzionamento211Cambio manuale
Per inserire la retromarcia, premere ilpedale della frizione e poi il pulsante
sulla leva del cambio e inserire la
marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,rilasciare il pedale della frizione e
premerlo nuovamente; ripetere quindi
la selezione della marcia.
Evitare di fare slittare la frizione inutil‐ mente.
Durante il cambio marcia, premere a
fondo il pedale della frizione. Non
tenere il piede appoggiato sul pedale.
Attenzione
Non è consigliabile guidare con la
mano appoggiata alla leva del
cambio.
Indicazione marcia 3 103.
Sistema Start-stop 3 199.
Freni
L'impianto frenante comprende due
circuiti frenanti separati.
Se un circuito frenante dovesse
guastarsi, è ancora possibile frenare
il veicolo con il secondo circuito.
Tuttavia, l'effetto frenante si ottiene
solo premendo a fondo il pedale del
freno. Questo richiede una forza
notevolmente maggiore. Lo spazio di
frenata necessario sarà maggiore.
Rivolgersi ad un'officina prima di
proseguire il viaggio.
Quando il motore non è in funzione, il
supporto del servofreno viene meno
dopo aver premuto una o due volte il
pedale del freno. L'effetto frenante
non viene ridotto, ma sarà necessario esercitare una pressione molto
maggiore sul pedale. Questo fatto va
ricordato soprattutto quando il veicolo
viene trainato.
Spia R 3 102.
Sistema di antibloccaggio Il sistema di antibloccaggio (ABS)impedisce alle ruote di bloccarsi.
Page 214 of 343

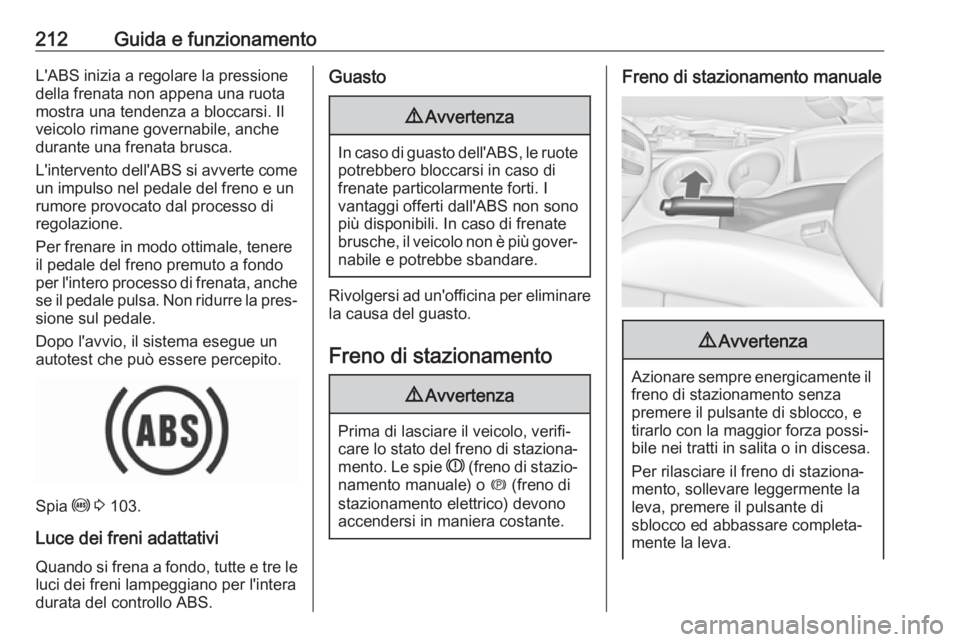

212Guida e funzionamentoL'ABS inizia a regolare la pressione
della frenata non appena una ruota
mostra una tendenza a bloccarsi. Il
veicolo rimane governabile, anche
durante una frenata brusca.
L'intervento dell'ABS si avverte come un impulso nel pedale del freno e un
rumore provocato dal processo di
regolazione.
Per frenare in modo ottimale, tenere
il pedale del freno premuto a fondo
per l'intero processo di frenata, anche se il pedale pulsa. Non ridurre la pres‐
sione sul pedale.
Dopo l'avvio, il sistema esegue un
autotest che può essere percepito.
Spia u 3 103.
Luce dei freni adattativi Quando si frena a fondo, tutte e tre le
luci dei freni lampeggiano per l'intera
durata del controllo ABS.
Guasto9 Avvertenza
In caso di guasto dell'ABS, le ruote
potrebbero bloccarsi in caso di
frenate particolarmente forti. I
vantaggi offerti dall'ABS non sono
più disponibili. In caso di frenate
brusche, il veicolo non è più gover‐
nabile e potrebbe sbandare.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Freno di stazionamento
9 Avvertenza
Prima di lasciare il veicolo, verifi‐
care lo stato del freno di staziona‐
mento. Le spie R (freno di stazio‐
namento manuale) o m (freno di
stazionamento elettrico) devono accendersi in maniera costante.
Freno di stazionamento manuale9 Avvertenza
Azionare sempre energicamente il
freno di stazionamento senza
premere il pulsante di sblocco, e
tirarlo con la maggior forza possi‐
bile nei tratti in salita o in discesa.
Per rilasciare il freno di staziona‐
mento, sollevare leggermente la
leva, premere il pulsante di
sblocco ed abbassare completa‐
mente la leva.
Page 215 of 343

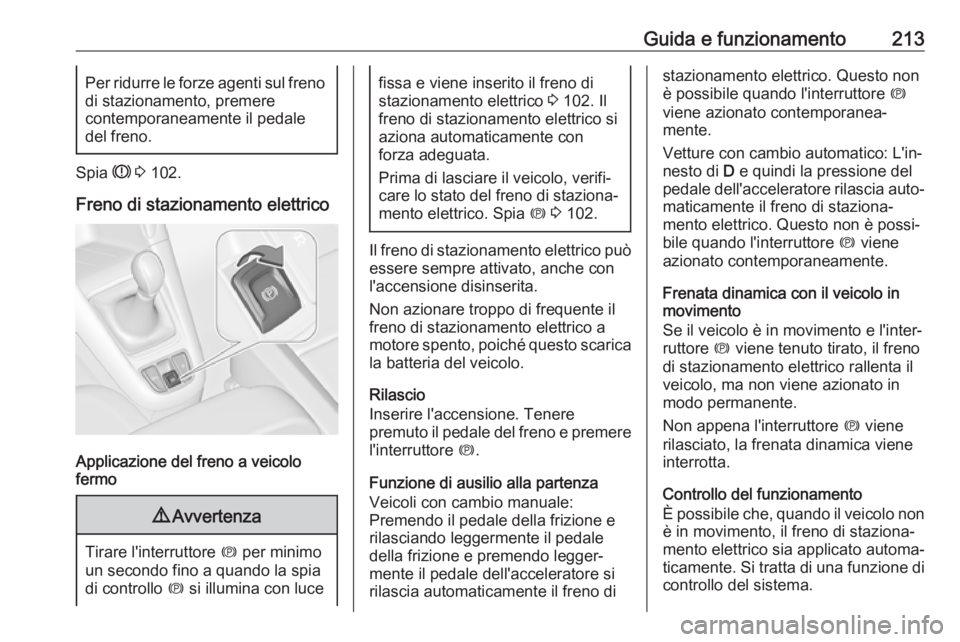

Guida e funzionamento213Per ridurre le forze agenti sul freno
di stazionamento, premere
contemporaneamente il pedale
del freno.
Spia R 3 102.
Freno di stazionamento elettrico
Applicazione del freno a veicolo
fermo
9 Avvertenza
Tirare l'interruttore m per minimo
un secondo fino a quando la spia
di controllo m si illumina con luce
fissa e viene inserito il freno di
stazionamento elettrico 3 102. Il
freno di stazionamento elettrico si
aziona automaticamente con
forza adeguata.
Prima di lasciare il veicolo, verifi‐ care lo stato del freno di staziona‐ mento elettrico. Spia m 3 102.
Il freno di stazionamento elettrico può
essere sempre attivato, anche con
l'accensione disinserita.
Non azionare troppo di frequente il
freno di stazionamento elettrico a
motore spento, poiché questo scarica la batteria del veicolo.
Rilascio
Inserire l'accensione. Tenere
premuto il pedale del freno e premere
l'interruttore m.
Funzione di ausilio alla partenza
Veicoli con cambio manuale:
Premendo il pedale della frizione e
rilasciando leggermente il pedale
della frizione e premendo legger‐
mente il pedale dell'acceleratore si rilascia automaticamente il freno di
stazionamento elettrico. Questo non
è possibile quando l'interruttore m
viene azionato contemporanea‐
mente.
Vetture con cambio automatico: L'in‐
nesto di D e quindi la pressione del
pedale dell'acceleratore rilascia auto‐
maticamente il freno di staziona‐ mento elettrico. Questo non è possi‐
bile quando l'interruttore m viene
azionato contemporaneamente.
Frenata dinamica con il veicolo in
movimento
Se il veicolo è in movimento e l'inter‐ ruttore m viene tenuto tirato, il freno
di stazionamento elettrico rallenta il veicolo, ma non viene azionato in
modo permanente.
Non appena l'interruttore m viene
rilasciato, la frenata dinamica viene
interrotta.
Controllo del funzionamento
È possibile che, quando il veicolo non è in movimento, il freno di staziona‐
mento elettrico sia applicato automa‐
ticamente. Si tratta di una funzione di
controllo del sistema.
Page 216 of 343

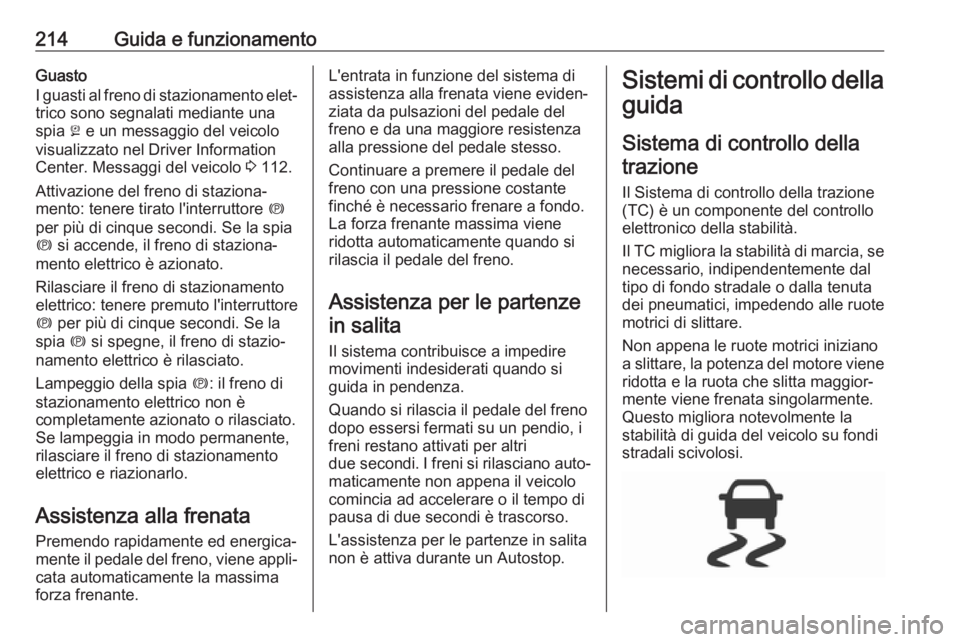

214Guida e funzionamentoGuasto
I guasti al freno di stazionamento elet‐ trico sono segnalati mediante una
spia j e un messaggio del veicolo
visualizzato nel Driver Information
Center. Messaggi del veicolo 3 112.
Attivazione del freno di staziona‐ mento: tenere tirato l'interruttore m
per più di cinque secondi. Se la spia m si accende, il freno di staziona‐
mento elettrico è azionato.
Rilasciare il freno di stazionamento
elettrico: tenere premuto l'interruttore
m per più di cinque secondi. Se la
spia m si spegne, il freno di stazio‐
namento elettrico è rilasciato.
Lampeggio della spia m: il freno di
stazionamento elettrico non è
completamente azionato o rilasciato.
Se lampeggia in modo permanente,
rilasciare il freno di stazionamento
elettrico e riazionarlo.
Assistenza alla frenata
Premendo rapidamente ed energica‐ mente il pedale del freno, viene appli‐ cata automaticamente la massima
forza frenante.L'entrata in funzione del sistema di assistenza alla frenata viene eviden‐
ziata da pulsazioni del pedale del
freno e da una maggiore resistenza alla pressione del pedale stesso.
Continuare a premere il pedale del
freno con una pressione costante
finché è necessario frenare a fondo.
La forza frenante massima viene
ridotta automaticamente quando si
rilascia il pedale del freno.
Assistenza per le partenzein salita
Il sistema contribuisce a impedire
movimenti indesiderati quando si
guida in pendenza.
Quando si rilascia il pedale del freno
dopo essersi fermati su un pendio, i
freni restano attivati per altri
due secondi . I freni si rilasciano auto‐
maticamente non appena il veicolo
comincia ad accelerare o il tempo di
pausa di due secondi è trascorso.
L'assistenza per le partenze in salita
non è attiva durante un Autostop.Sistemi di controllo della
guida
Sistema di controllo della trazione
Il Sistema di controllo della trazione (TC) è un componente del controllo
elettronico della stabilità.
Il TC migliora la stabilità di marcia, se necessario, indipendentemente daltipo di fondo stradale o dalla tenuta
dei pneumatici, impedendo alle ruote
motrici di slittare.
Non appena le ruote motrici iniziano
a slittare, la potenza del motore viene
ridotta e la ruota che slitta maggior‐
mente viene frenata singolarmente.
Questo migliora notevolmente la
stabilità di guida del veicolo su fondi
stradali scivolosi.
Page 217 of 343

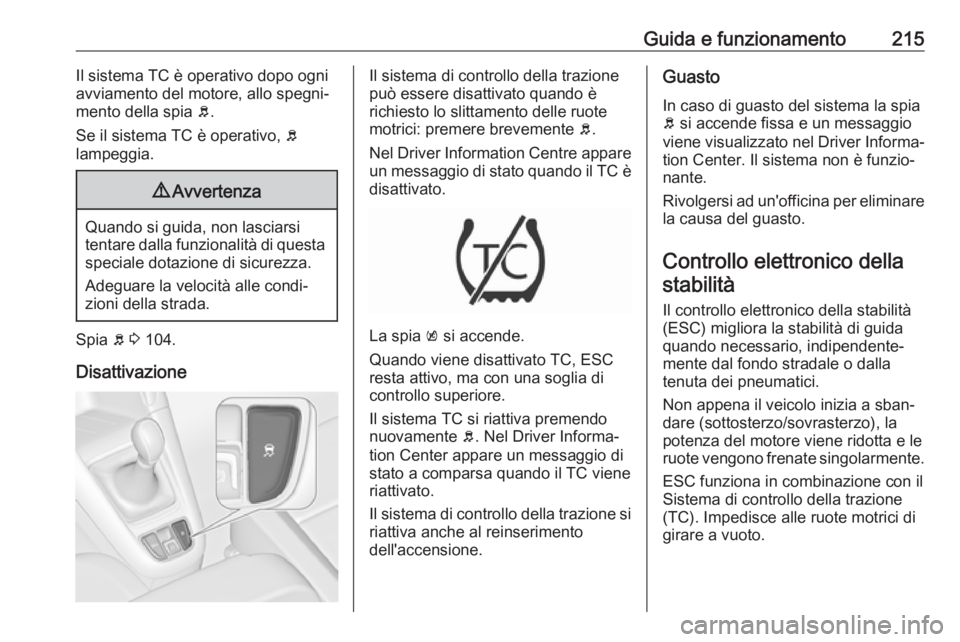

Guida e funzionamento215Il sistema TC è operativo dopo ogni
avviamento del motore, allo spegni‐
mento della spia b.
Se il sistema TC è operativo, b
lampeggia.9 Avvertenza
Quando si guida, non lasciarsi
tentare dalla funzionalità di questa speciale dotazione di sicurezza.
Adeguare la velocità alle condi‐
zioni della strada.
Spia b 3 104.
Disattivazione
Il sistema di controllo della trazione
può essere disattivato quando è
richiesto lo slittamento delle ruote
motrici: premere brevemente b.
Nel Driver Information Centre appare
un messaggio di stato quando il TC è disattivato.
La spia k si accende.
Quando viene disattivato TC, ESC resta attivo, ma con una soglia di
controllo superiore.
Il sistema TC si riattiva premendo
nuovamente b. Nel Driver Informa‐
tion Center appare un messaggio di
stato a comparsa quando il TC viene
riattivato.
Il sistema di controllo della trazione si
riattiva anche al reinserimento
dell'accensione.
Guasto
In caso di guasto del sistema la spia
b si accende fissa e un messaggio
viene visualizzato nel Driver Informa‐
tion Center. Il sistema non è funzio‐ nante.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Controllo elettronico dellastabilità
Il controllo elettronico della stabilità
(ESC) migliora la stabilità di guida
quando necessario, indipendente‐
mente dal fondo stradale o dalla tenuta dei pneumatici.
Non appena il veicolo inizia a sban‐
dare (sottosterzo/sovrasterzo), la
potenza del motore viene ridotta e le
ruote vengono frenate singolarmente.
ESC funziona in combinazione con il
Sistema di controllo della trazione (TC). Impedisce alle ruote motrici di
girare a vuoto.
Page 218 of 343

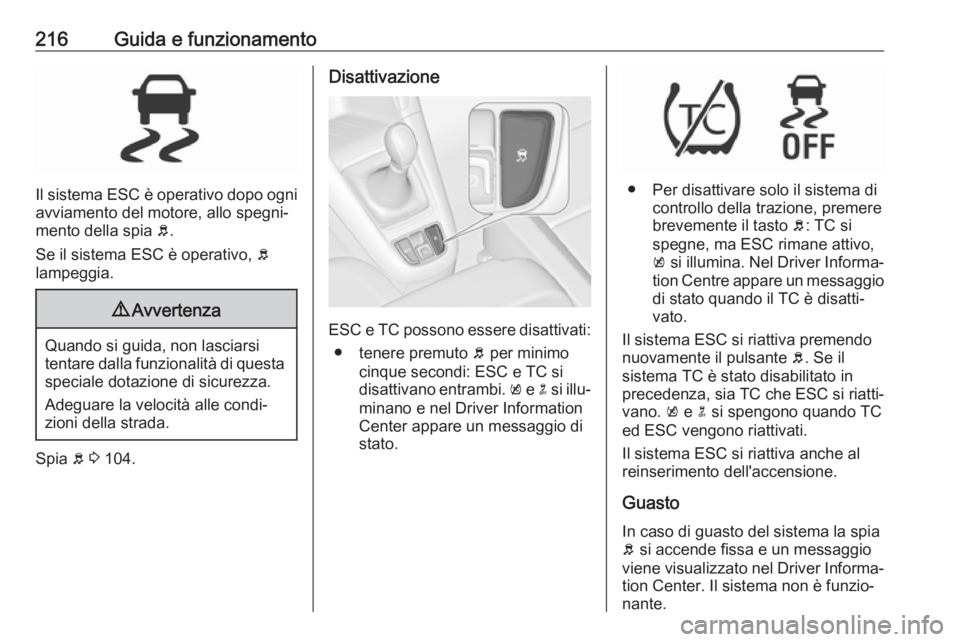

216Guida e funzionamento
Il sistema ESC è operativo dopo ogniavviamento del motore, allo spegni‐
mento della spia b.
Se il sistema ESC è operativo, b
lampeggia.
9 Avvertenza
Quando si guida, non lasciarsi
tentare dalla funzionalità di questa speciale dotazione di sicurezza.
Adeguare la velocità alle condi‐
zioni della strada.
Spia b 3 104.
Disattivazione
ESC e TC possono essere disattivati:
● tenere premuto b per minimo
cinque secondi: ESC e TC si
disattivano entrambi. k e n si illu‐
minano e nel Driver Information Center appare un messaggio di
stato.
● Per disattivare solo il sistema di controllo della trazione, premere
brevemente il tasto b: TC si
spegne, ma ESC rimane attivo,
k si illumina. Nel Driver Informa‐
tion Centre appare un messaggio di stato quando il TC è disatti‐
vato.
Il sistema ESC si riattiva premendo
nuovamente il pulsante b. Se il
sistema TC è stato disabilitato in
precedenza, sia TC che ESC si riatti‐
vano. k e n si spengono quando TC
ed ESC vengono riattivati.
Il sistema ESC si riattiva anche al
reinserimento dell'accensione.
GuastoIn caso di guasto del sistema la spia
b si accende fissa e un messaggio
viene visualizzato nel Driver Informa‐
tion Center. Il sistema non è funzio‐
nante.
Page 219 of 343

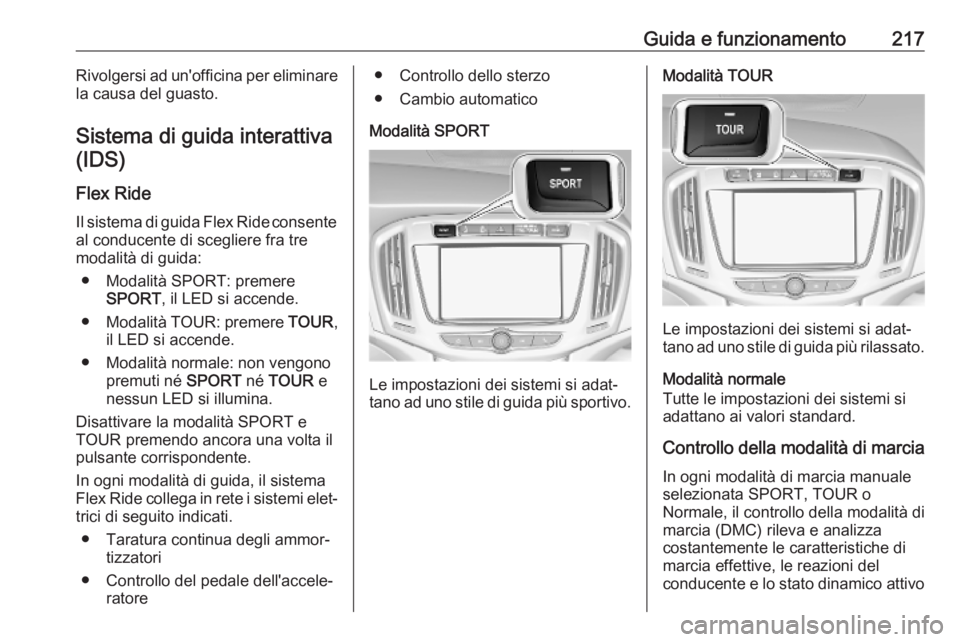

Guida e funzionamento217Rivolgersi ad un'officina per eliminarela causa del guasto.
Sistema di guida interattiva (IDS)
Flex Ride
Il sistema di guida Flex Ride consente al conducente di scegliere fra tre
modalità di guida:
● Modalità SPORT: premere SPORT , il LED si accende.
● Modalità TOUR: premere TOUR,
il LED si accende.
● Modalità normale: non vengono premuti né SPORT né TOUR e
nessun LED si illumina.
Disattivare la modalità SPORT e
TOUR premendo ancora una volta il
pulsante corrispondente.
In ogni modalità di guida, il sistema
Flex Ride collega in rete i sistemi elet‐ trici di seguito indicati.
● Taratura continua degli ammor‐ tizzatori
● Controllo del pedale dell'accele‐ ratore● Controllo dello sterzo
● Cambio automatico
Modalità SPORT
Le impostazioni dei sistemi si adat‐
tano ad uno stile di guida più sportivo.
Modalità TOUR
Le impostazioni dei sistemi si adat‐
tano ad uno stile di guida più rilassato.
Modalità normale
Tutte le impostazioni dei sistemi si
adattano ai valori standard.
Controllo della modalità di marcia In ogni modalità di marcia manuale
selezionata SPORT, TOUR o
Normale, il controllo della modalità di
marcia (DMC) rileva e analizza
costantemente le caratteristiche di marcia effettive, le reazioni del
conducente e lo stato dinamico attivo
Page 220 of 343

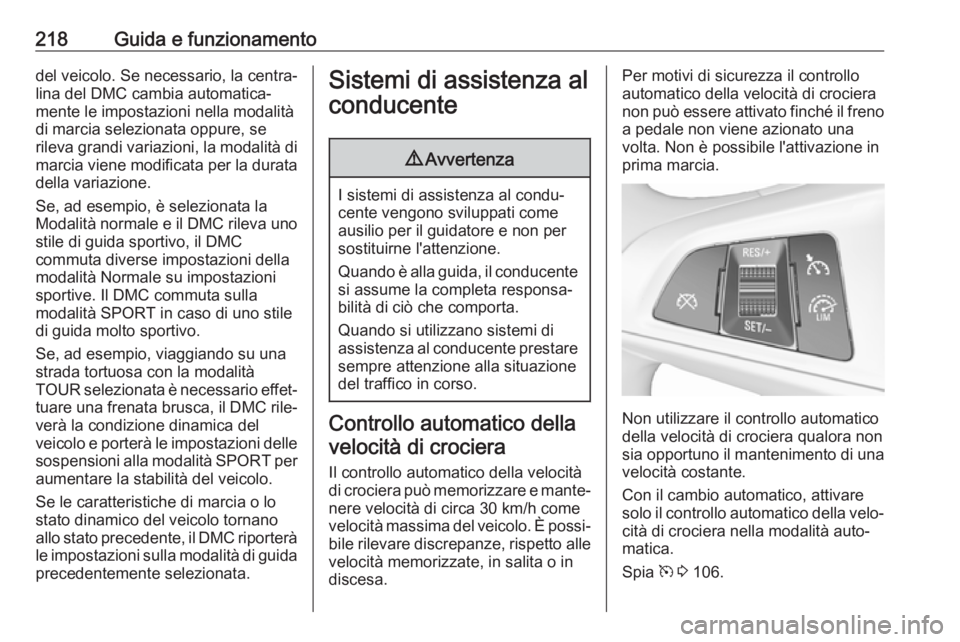

218Guida e funzionamentodel veicolo. Se necessario, la centra‐
lina del DMC cambia automatica‐
mente le impostazioni nella modalità
di marcia selezionata oppure, se
rileva grandi variazioni, la modalità di
marcia viene modificata per la durata della variazione.
Se, ad esempio, è selezionata la
Modalità normale e il DMC rileva uno
stile di guida sportivo, il DMC
commuta diverse impostazioni della
modalità Normale su impostazioni
sportive. Il DMC commuta sulla
modalità SPORT in caso di uno stile di guida molto sportivo.
Se, ad esempio, viaggiando su una
strada tortuosa con la modalità
TOUR selezionata è necessario effet‐
tuare una frenata brusca, il DMC rile‐
verà la condizione dinamica del
veicolo e porterà le impostazioni delle sospensioni alla modalità SPORT per
aumentare la stabilità del veicolo.
Se le caratteristiche di marcia o lo
stato dinamico del veicolo tornano
allo stato precedente, il DMC riporterà le impostazioni sulla modalità di guida
precedentemente selezionata.Sistemi di assistenza al
conducente9 Avvertenza
I sistemi di assistenza al condu‐
cente vengono sviluppati come ausilio per il guidatore e non per
sostituirne l'attenzione.
Quando è alla guida, il conducente si assume la completa responsa‐
bilità di ciò che comporta.
Quando si utilizzano sistemi di
assistenza al conducente prestare
sempre attenzione alla situazione
del traffico in corso.
Controllo automatico della
velocità di crociera
Il controllo automatico della velocità
di crociera può memorizzare e mante‐ nere velocità di circa 30 km/h comevelocità massima del veicolo. È possi‐ bile rilevare discrepanze, rispetto alle velocità memorizzate, in salita o in
discesa.
Per motivi di sicurezza il controllo
automatico della velocità di crociera
non può essere attivato finché il freno a pedale non viene azionato una
volta. Non è possibile l'attivazione in
prima marcia.
Non utilizzare il controllo automatico
della velocità di crociera qualora non
sia opportuno il mantenimento di una
velocità costante.
Con il cambio automatico, attivare
solo il controllo automatico della velo‐ cità di crociera nella modalità auto‐
matica.
Spia m 3 106.
