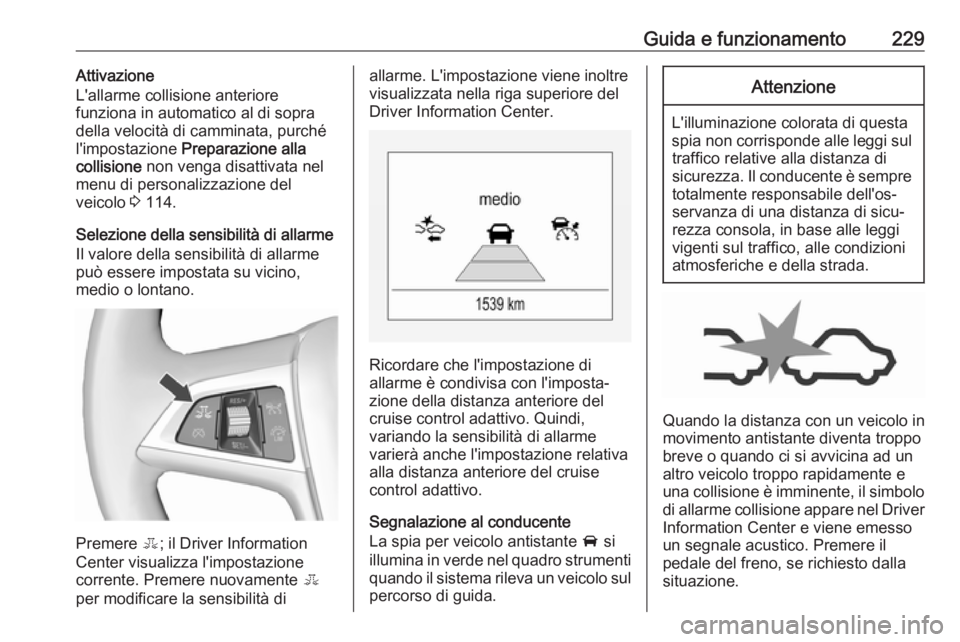

Guida e funzionamento229Attivazione
L'allarme collisione anteriore
funziona in automatico al di sopra
della velocità di camminata, purché
l'impostazione Preparazione alla
collisione non venga disattivata nel
menu di personalizzazione del
veicolo 3 114.
Selezione della sensibilità di allarme
Il valore della sensibilità di allarme
può essere impostata su vicino,
medio o lontano.
Premere E; il Driver Information
Center visualizza l'impostazione
corrente. Premere nuovamente E
per modificare la sensibilità di
allarme. L'impostazione viene inoltre
visualizzata nella riga superiore del
Driver Information Center.
Ricordare che l'impostazione di
allarme è condivisa con l'imposta‐ zione della distanza anteriore del
cruise control adattivo. Quindi,
variando la sensibilità di allarme
varierà anche l'impostazione relativa
alla distanza anteriore del cruise
control adattivo.
Segnalazione al conducente
La spia per veicolo antistante A si
illumina in verde nel quadro strumenti quando il sistema rileva un veicolo sul
percorso di guida.
Attenzione
L'illuminazione colorata di questa
spia non corrisponde alle leggi sul traffico relative alla distanza di
sicurezza. Il conducente è sempre totalmente responsabile dell'os‐
servanza di una distanza di sicu‐
rezza consola, in base alle leggi
vigenti sul traffico, alle condizioni
atmosferiche e della strada.
Quando la distanza con un veicolo in
movimento antistante diventa troppo
breve o quando ci si avvicina ad un
altro veicolo troppo rapidamente e
una collisione è imminente, il simbolo di allarme collisione appare nel Driver
Information Center e viene emesso
un segnale acustico. Premere il
pedale del freno, se richiesto dalla
situazione.

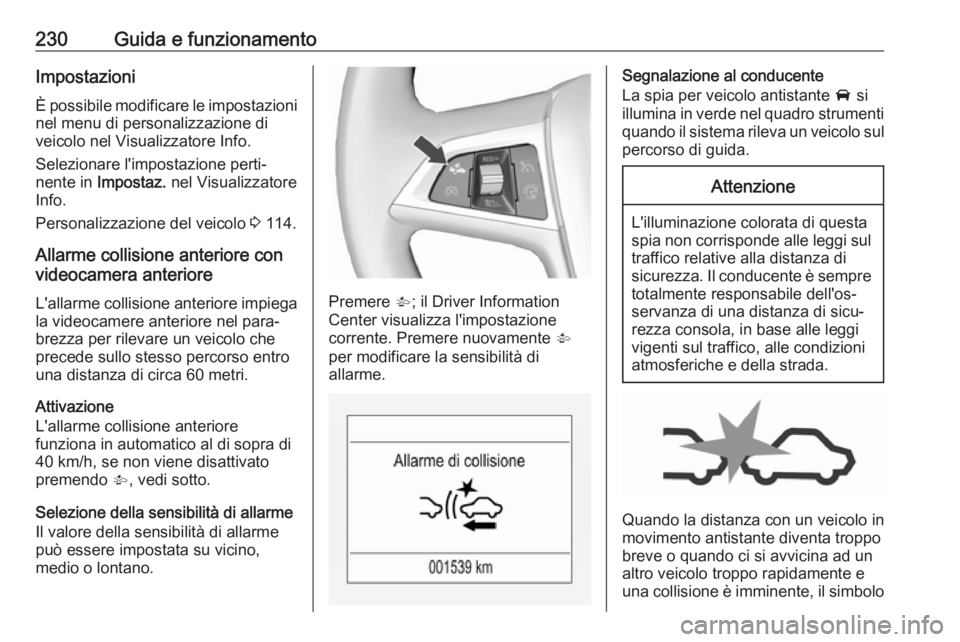

230Guida e funzionamentoImpostazioni
È possibile modificare le impostazioni nel menu di personalizzazione di
veicolo nel Visualizzatore Info.
Selezionare l'impostazione perti‐
nente in Impostaz. nel Visualizzatore
Info.
Personalizzazione del veicolo 3 114.
Allarme collisione anteriore con
videocamera anteriore
L'allarme collisione anteriore impiega
la videocamere anteriore nel para‐
brezza per rilevare un veicolo che precede sullo stesso percorso entro
una distanza di circa 60 metri.
Attivazione
L'allarme collisione anteriore
funziona in automatico al di sopra di
40 km/h, se non viene disattivato
premendo V, vedi sotto.
Selezione della sensibilità di allarme
Il valore della sensibilità di allarme
può essere impostata su vicino,
medio o lontano.
Premere V; il Driver Information
Center visualizza l'impostazione
corrente. Premere nuovamente V
per modificare la sensibilità di
allarme.
Segnalazione al conducente
La spia per veicolo antistante A si
illumina in verde nel quadro strumenti quando il sistema rileva un veicolo sul
percorso di guida.Attenzione
L'illuminazione colorata di questa
spia non corrisponde alle leggi sul traffico relative alla distanza di
sicurezza. Il conducente è sempre totalmente responsabile dell'os‐
servanza di una distanza di sicu‐
rezza consola, in base alle leggi
vigenti sul traffico, alle condizioni
atmosferiche e della strada.
Quando la distanza con un veicolo in
movimento antistante diventa troppo
breve o quando ci si avvicina ad un
altro veicolo troppo rapidamente e
una collisione è imminente, il simbolo

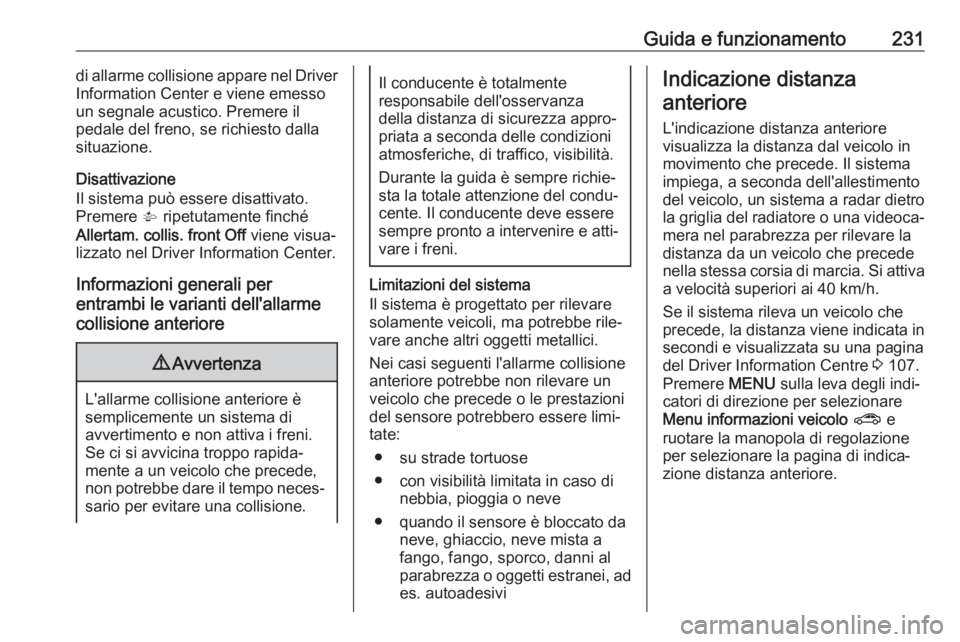

Guida e funzionamento231di allarme collisione appare nel Driver
Information Center e viene emesso
un segnale acustico. Premere il
pedale del freno, se richiesto dalla
situazione.
Disattivazione
Il sistema può essere disattivato.
Premere V ripetutamente finché
Allertam. collis. front Off viene visua‐
lizzato nel Driver Information Center.
Informazioni generali per
entrambi le varianti dell'allarme
collisione anteriore9 Avvertenza
L'allarme collisione anteriore è
semplicemente un sistema di
avvertimento e non attiva i freni.
Se ci si avvicina troppo rapida‐
mente a un veicolo che precede,
non potrebbe dare il tempo neces‐ sario per evitare una collisione.
Il conducente è totalmente
responsabile dell'osservanza
della distanza di sicurezza appro‐
priata a seconda delle condizioni
atmosferiche, di traffico, visibilità.
Durante la guida è sempre richie‐
sta la totale attenzione del condu‐
cente. Il conducente deve essere
sempre pronto a intervenire e atti‐ vare i freni.
Limitazioni del sistema
Il sistema è progettato per rilevare
solamente veicoli, ma potrebbe rile‐
vare anche altri oggetti metallici.
Nei casi seguenti l'allarme collisione
anteriore potrebbe non rilevare un
veicolo che precede o le prestazioni
del sensore potrebbero essere limi‐
tate:
● su strade tortuose● con visibilità limitata in caso di nebbia, pioggia o neve
● quando il sensore è bloccato da neve, ghiaccio, neve mista afango, fango, sporco, danni al
parabrezza o oggetti estranei, ad
es. autoadesivi
Indicazione distanza
anteriore
L'indicazione distanza anteriore
visualizza la distanza dal veicolo in
movimento che precede. Il sistema
impiega, a seconda dell'allestimento
del veicolo, un sistema a radar dietro
la griglia del radiatore o una videoca‐
mera nel parabrezza per rilevare la
distanza da un veicolo che precede
nella stessa corsia di marcia. Si attiva a velocità superiori ai 40 km/h.
Se il sistema rileva un veicolo che
precede, la distanza viene indicata in
secondi e visualizzata su una pagina
del Driver Information Centre 3 107.
Premere MENU sulla leva degli indi‐
catori di direzione per selezionare
Menu informazioni veicolo ? e
ruotare la manopola di regolazione
per selezionare la pagina di indica‐
zione distanza anteriore.

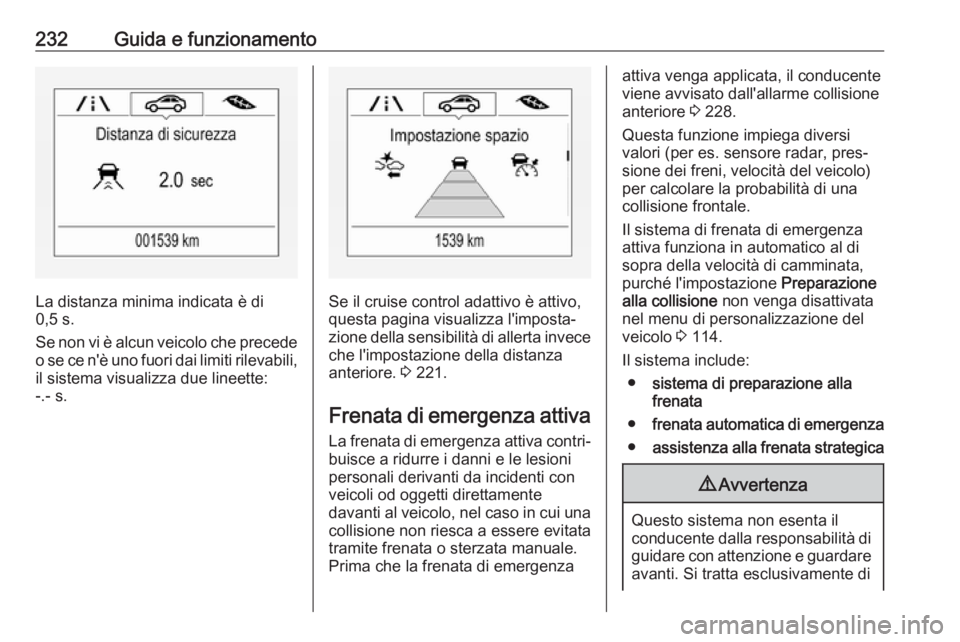

232Guida e funzionamento
La distanza minima indicata è di
0,5 s.
Se non vi è alcun veicolo che precede
o se ce n'è uno fuori dai limiti rilevabili, il sistema visualizza due lineette:
-.- s.Se il cruise control adattivo è attivo,
questa pagina visualizza l'imposta‐
zione della sensibilità di allerta invece
che l'impostazione della distanza
anteriore. 3 221.
Frenata di emergenza attiva La frenata di emergenza attiva contri‐
buisce a ridurre i danni e le lesioni
personali derivanti da incidenti con
veicoli od oggetti direttamente
davanti al veicolo, nel caso in cui una
collisione non riesca a essere evitata
tramite frenata o sterzata manuale.
Prima che la frenata di emergenza
attiva venga applicata, il conducente
viene avvisato dall'allarme collisione
anteriore 3 228.
Questa funzione impiega diversi
valori (per es. sensore radar, pres‐
sione dei freni, velocità del veicolo)
per calcolare la probabilità di una
collisione frontale.
Il sistema di frenata di emergenza
attiva funziona in automatico al di
sopra della velocità di camminata,
purché l'impostazione Preparazione
alla collisione non venga disattivata
nel menu di personalizzazione del
veicolo 3 114.
Il sistema include: ● sistema di preparazione alla
frenata
● frenata automatica di emergenza
● assistenza alla frenata strategica9Avvertenza
Questo sistema non esenta il
conducente dalla responsabilità di guidare con attenzione e guardare avanti. Si tratta esclusivamente di

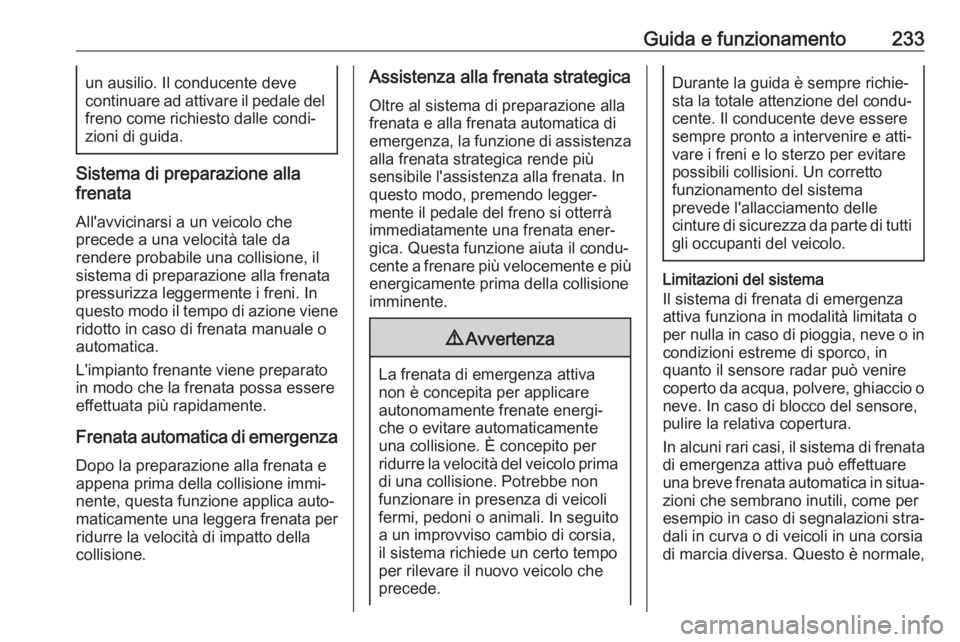

Guida e funzionamento233un ausilio. Il conducente deve
continuare ad attivare il pedale del
freno come richiesto dalle condi‐
zioni di guida.
Sistema di preparazione alla
frenata
All'avvicinarsi a un veicolo che
precede a una velocità tale da
rendere probabile una collisione, il
sistema di preparazione alla frenata
pressurizza leggermente i freni. In
questo modo il tempo di azione viene
ridotto in caso di frenata manuale o
automatica.
L'impianto frenante viene preparato
in modo che la frenata possa essere
effettuata più rapidamente.
Frenata automatica di emergenzaDopo la preparazione alla frenata e
appena prima della collisione immi‐
nente, questa funzione applica auto‐
maticamente una leggera frenata per
ridurre la velocità di impatto della
collisione.
Assistenza alla frenata strategica
Oltre al sistema di preparazione alla
frenata e alla frenata automatica di
emergenza, la funzione di assistenza
alla frenata strategica rende più
sensibile l'assistenza alla frenata. In
questo modo, premendo legger‐
mente il pedale del freno si otterrà
immediatamente una frenata ener‐
gica. Questa funzione aiuta il condu‐
cente a frenare più velocemente e più energicamente prima della collisione
imminente.9 Avvertenza
La frenata di emergenza attiva
non è concepita per applicare
autonomamente frenate energi‐
che o evitare automaticamente una collisione. È concepito per
ridurre la velocità del veicolo prima di una collisione. Potrebbe non
funzionare in presenza di veicoli
fermi, pedoni o animali. In seguito a un improvviso cambio di corsia,
il sistema richiede un certo tempo
per rilevare il nuovo veicolo che
precede.
Durante la guida è sempre richie‐
sta la totale attenzione del condu‐
cente. Il conducente deve essere
sempre pronto a intervenire e atti‐
vare i freni e lo sterzo per evitare
possibili collisioni. Un corretto
funzionamento del sistema
prevede l'allacciamento delle
cinture di sicurezza da parte di tutti
gli occupanti del veicolo.
Limitazioni del sistema
Il sistema di frenata di emergenza
attiva funziona in modalità limitata o
per nulla in caso di pioggia, neve o in condizioni estreme di sporco, in
quanto il sensore radar può venire
coperto da acqua, polvere, ghiaccio o
neve. In caso di blocco del sensore,
pulire la relativa copertura.
In alcuni rari casi, il sistema di frenata
di emergenza attiva può effettuare
una breve frenata automatica in situa‐ zioni che sembrano inutili, come per
esempio in caso di segnalazioni stra‐
dali in curva o di veicoli in una corsia
di marcia diversa. Questo è normale,

234Guida e funzionamentoil veicolo non necessità di alcuna ripa‐razione. Premere il pedale
dell'acceleratore con decisione per
evitare la frenata automatica.
Disattivazione e riattivazione
È possibile modificare le impostazioni nel menu di personalizzazione di
veicolo nel Visualizzatore Info.
Selezionare l'impostazione perti‐
nente in Impostaz. nel Visualizzatore
Info.
Personalizzazione del veicolo 3 114.
Si consiglia di disattivare il sistema
dal menù di personalizzazione del
veicolo nelle seguenti situazioni:
● durante il traino del veicolo
● prima di entrare in un autolavag‐ gio con il motore acceso
● se il parabrezza è danneggiato in
prossimità della telecamera
● se il paraurti anteriore è danneg‐ giatoGuasto
In caso di richiesta di manutenzione
al sistema, il Driver Information
Centre visualizza un messaggio.
Se il sistema non funziona come
dovrebbe, i messaggi del veicolo
vengono visualizzati nel Driver Infor‐
mation Center.
Messaggi del veicolo 3 112.
Sistema di ausilio al parcheggio
Sistema di ausilio al parcheggio
anteriore-posteriore9 Avvertenza
Il conducente ha la totale respon‐
sabilità per la manovra di parcheg‐ gio.
Controllare sempre l'area circo‐
stante durante la retromarcia o la guida in avanti mentre si utilizza il
sistema di ausilio al parcheggio.
Il sistema di ausilio al parcheggio anteriore-posteriore misura la
distanza tra il veicolo e gli ostacoli
davanti e dietro al veicolo. Il sistema
informa e avvisa il conducente tramite segnalazioni acustiche e indicazioni
sul display.
Impiega due diverse segnalazioni
acustiche per le zone di monitoraggio anteriore e posteriore, ciascuna con
una diversa frequenza del tono. Il
segnale per gli ostacoli anteriori è
emesso dagli altoparlanti anteriori,
per gli ostacoli posteriori mediante gli
altoparlanti posteriori.

Guida e funzionamento235Il sistema è dotato di quattro sensori
di parcheggio ad ultrasuoni ubicati nel
paraurti posteriore e anteriore.
Attivazione
Quando la retromarcia è inserita, il
sistema di ausilio al parcheggio è
operativo.
Il sistema è anche attivato automati‐
camente a velocità fino a 11 km/h.
Un LED acceso nel pulsante del
sistema di ausilio al parcheggio r
indica che il sistema è operativo.
Se r non è attivo nel ciclo di accen‐
sione, il sistema di ausilio al parcheg‐ gio anteriore è disattivato. Se la velo‐
cità del veicolo ha superato i 25 km/
ora in precedenza, il sistema di ausilio
al parcheggio resta disattivato
quando la velocità scende sotto gli 11
km/h.
Indicazione
Il sistema avvisa il conducente con
segnali acustici di potenziali ostacoli
pericolosi dietro e davanti al veicolo.
A seconda di quale lato del veicolo è
più vicino a un ostacolo, si sentiranno le segnalazioni acustiche sul rispet‐
tivo lato del veicolo. La frequenza dei
segnali acustici aumenta con l'avvici‐
narsi del veicolo all'ostacolo. Quando
la distanza è inferiore a circa 30 cm, il segnale acustico diventa continuo.
Inoltre, il Driver Information Center
3 107 o il Visualizzatore Info 3 111 , a
seconda della versione, visualizza la distanza dagli ostacoli posteriori e
anteriori modificando le linee di
distanza.
Gli ostacoli posteriori sono segnalati
contemporaneamente acustica‐
mente e visivamente.
Gli ostacoli anteriori sono indicati
prima visivamente. A distanze infe‐
riori agli 80 cm si ode anche un
segnale acustico.
L'indicazione della distanza può
essere inibita da messaggi del
veicolo con una priorità maggiore.
Dopo aver respinto il messaggio, l'in‐
dicazione della distanza appare di
nuovo.

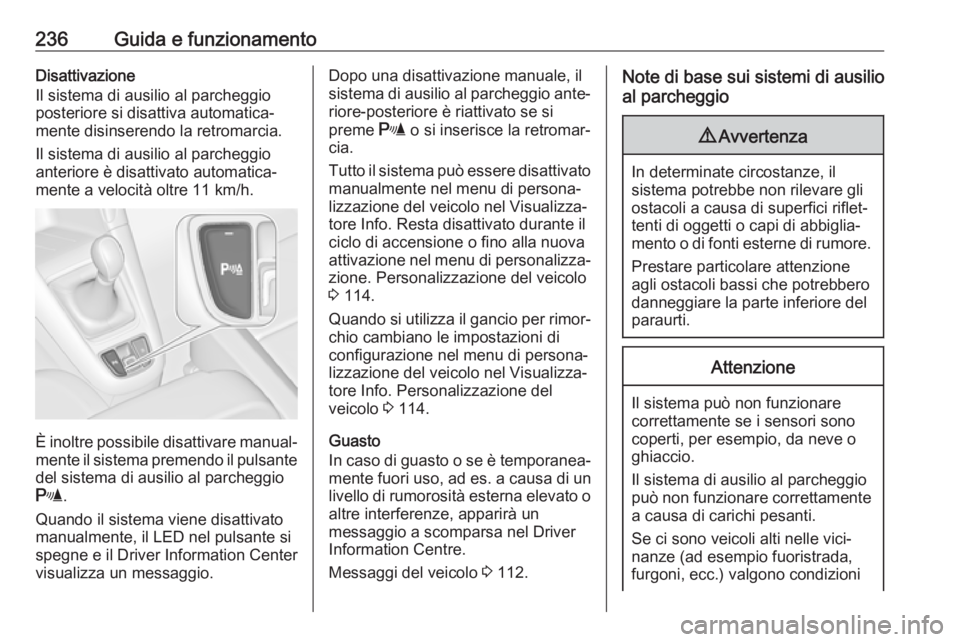

236Guida e funzionamentoDisattivazione
Il sistema di ausilio al parcheggio
posteriore si disattiva automatica‐
mente disinserendo la retromarcia.
Il sistema di ausilio al parcheggio
anteriore è disattivato automatica‐
mente a velocità oltre 11 km/h.
È inoltre possibile disattivare manual‐ mente il sistema premendo il pulsante
del sistema di ausilio al parcheggio
r .
Quando il sistema viene disattivato
manualmente, il LED nel pulsante si spegne e il Driver Information Center
visualizza un messaggio.
Dopo una disattivazione manuale, il
sistema di ausilio al parcheggio ante‐
riore-posteriore è riattivato se si
preme r o si inserisce la retromar‐
cia.
Tutto il sistema può essere disattivato manualmente nel menu di persona‐
lizzazione del veicolo nel Visualizza‐
tore Info. Resta disattivato durante il
ciclo di accensione o fino alla nuova
attivazione nel menu di personalizza‐
zione. Personalizzazione del veicolo
3 114.
Quando si utilizza il gancio per rimor‐
chio cambiano le impostazioni di
configurazione nel menu di persona‐
lizzazione del veicolo nel Visualizza‐
tore Info. Personalizzazione del
veicolo 3 114.
Guasto
In caso di guasto o se è temporanea‐ mente fuori uso, ad es. a causa di un
livello di rumorosità esterna elevato o
altre interferenze, apparirà un
messaggio a scomparsa nel Driver
Information Centre.
Messaggi del veicolo 3 112.Note di base sui sistemi di ausilio
al parcheggio9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare
correttamente se i sensori sono coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni

Guida e funzionamento237particolari. Non è possibile
garantire il rilevamento di oggetti e
l'indicazione corretta della
distanza nella parte superiore di
questi veicoli.
Il sistema potrebbe non rilevare
oggetti con una sezione trasver‐
sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
Il sistema di ausilio al parcheggio
rileva automaticamente un disposi‐
tivo di traino installato in fabbrica,
disattivandolo al collegamento del
connettore.
Il sensore potrebbe rilevare un
oggetto inesistente (disturbi d'eco)
causati da disturbi esterni acustici o
meccanici.
Avviso
Se si innesta una marcia in avanti e
si supera una certa velocità, il
sistema di ausilio al parcheggio
posteriore si disattiverà quando il
sistema di trasporto posteriore viene
esteso.
Se si inserisce prima la retromarcia, il sistema di ausilio al parcheggio
rileverà il sistema di trasporto poste‐ riore emettendo un segnale
acustico. Premere r brevemente
per disattivare il sistema di ausilio al
parcheggio.
Allarme angolo morto laterale
Il sistema di allarme angolo morto
laterale rileva e segnala oggetti su
entrambi i lati del veicolo, entro una
certa zona "di angolo morto". Il
sistema mostra un segnale visivo in
ogni specchietto esterno quando si
rilevano oggetti che potrebbero non
essere visibili negli specchietti interni
ed esterni.
I sensori del sistema sono ubicati sul
lato sinistro e destro del paraurti del
veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, un simbolo giallo
B si accende nello specchietto
esterno sul lato interessato. Se il
conducente attiva un indicatore di
direzione, il simbolo B comincia a
lampeggiare in giallo per avvisare di
non cambiare corsia.

238Guida e funzionamentoAvviso
Se il veicolo che supera è almeno
10 km/h più veloce del veicolo supe‐ rato, il simbolo di avviso B nello
specchietto esterno rilevante
potrebbe non accendersi.
L'allarme angolo morto laterale è
attivo a velocità comprese tra
10 km/h e 140 km/h. Velocità supe‐
riori ai 140 km/h disattivano il sistema, come segnalato dal simbolo luminoso
B su entrambi gli specchietti esterni.
Riducendo di nuovo la velocità i
simboli luminosi si spegneranno. Se
un veicolo viene quindi rilevato nella
zona di angolo morto, i simboli di
avvertimento B si illumineranno
come consueto sul lato interessato.
All'accensione del motore, entrambi i
display degli specchietti esterni si
accendono brevemente per indicare
che il sistema è operativo.
Il sistema può essere attivato o disat‐ tivato nel Visualizzatore Info, Perso‐
nalizzazione del veicolo 3 114.
Il sistema viene disattivato se il
veicolo traina un rimorchio.
Il Driver Information Centre visualiz‐
zerà un messaggio di conferma della
disattivazione.
Zone di rilevamento
Le zone di rilevamento iniziano sul
paraurti posteriore e si estendono di
circa tre metri verso il retro e i lati.
L'altezza della zona è compresa tra
circa mezzo metro e due metri dal
suolo.
L'allarme angolo morto laterale è
concepito per ignorare oggetti fissi,
come ad es. guardrail, piloni, cordoli,pareti e traverse. I veicoli parcheg‐
giati o i veicoli provenienti in senso
contrario non vengono rilevati.
Guasto
È possibile che in alcune circostanze
l'allarme non effettui alcuna segnala‐
zione; tali possibilità aumentano in
caso di pioggia.
L'allarme angolo morto laterale non
funziona se gli angoli destro e sinistro del paraurti posteriore sono coperti
da fango, sporco, neve, ghiaccio,
fanghiglia o in caso di temporale.
Istruzioni per la pulizia 3 300.
In caso di guasto del sistema o
malfunzionamento causato da
problemi temporanei, il Driver Infor‐
mation Centre visualizza un messag‐
gio. Cercare l'assistenza di un'officina
in caso di guasto permanente.
Videocamera posteriore La videocamera posteriore aiuta il
conducente durante le manovre in
retromarcia visualizzando l'area
posteriore al veicolo.
