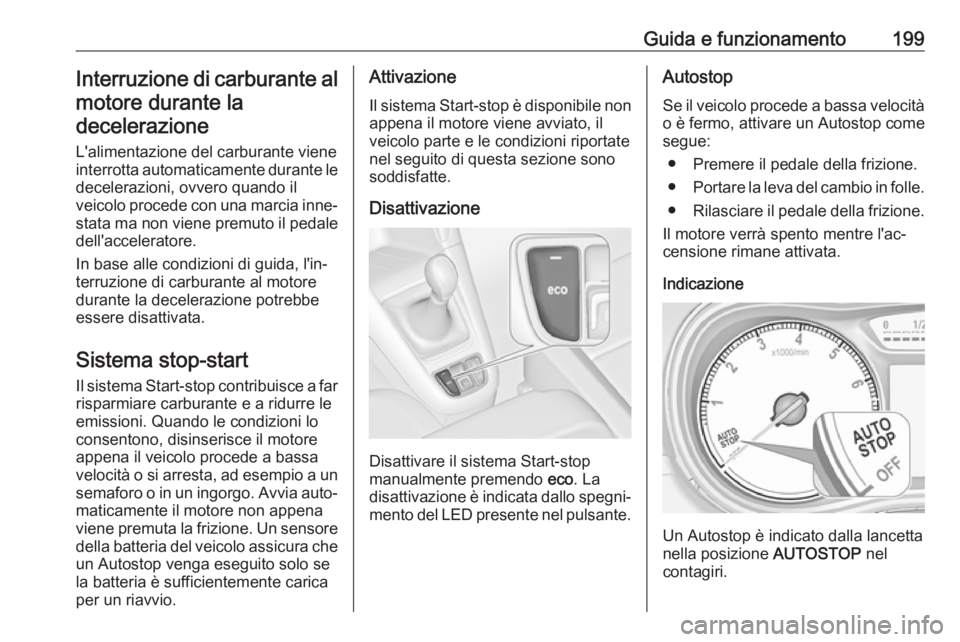

Guida e funzionamento199Interruzione di carburante almotore durante ladecelerazione
L'alimentazione del carburante viene
interrotta automaticamente durante le decelerazioni, ovvero quando il
veicolo procede con una marcia inne‐
stata ma non viene premuto il pedale
dell'acceleratore.
In base alle condizioni di guida, l'in‐
terruzione di carburante al motore
durante la decelerazione potrebbe
essere disattivata.
Sistema stop-start
Il sistema Start-stop contribuisce a far
risparmiare carburante e a ridurre le
emissioni. Quando le condizioni lo
consentono, disinserisce il motore
appena il veicolo procede a bassa
velocità o si arresta, ad esempio a un semaforo o in un ingorgo. Avvia auto‐maticamente il motore non appena
viene premuta la frizione. Un sensore
della batteria del veicolo assicura che
un Autostop venga eseguito solo se
la batteria è sufficientemente carica per un riavvio.Attivazione
Il sistema Start-stop è disponibile nonappena il motore viene avviato, il
veicolo parte e le condizioni riportate
nel seguito di questa sezione sono
soddisfatte.
Disattivazione
Disattivare il sistema Start-stop
manualmente premendo eco. La
disattivazione è indicata dallo spegni‐
mento del LED presente nel pulsante.
Autostop
Se il veicolo procede a bassa velocità o è fermo, attivare un Autostop come
segue:
● Premere il pedale della frizione.
● Portare la leva del cambio in folle.
● Rilasciare il pedale della frizione.
Il motore verrà spento mentre l'ac‐ censione rimane attivata.
Indicazione
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel
contagiri.

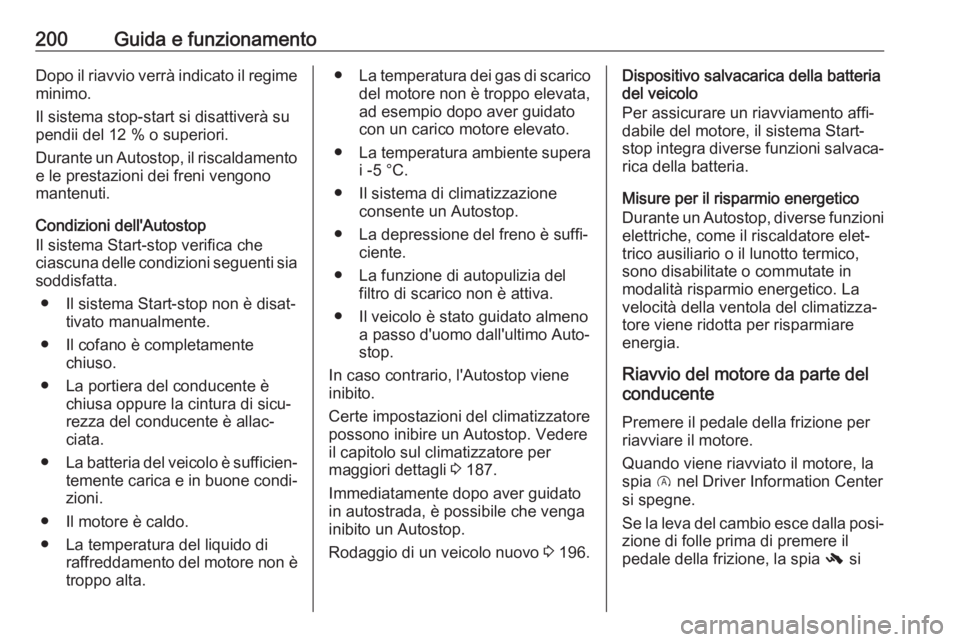

200Guida e funzionamentoDopo il riavvio verrà indicato il regimeminimo.
Il sistema stop-start si disattiverà su pendii del 12 % o superiori.
Durante un Autostop, il riscaldamento e le prestazioni dei freni vengono
mantenuti.
Condizioni dell'Autostop
Il sistema Start-stop verifica che
ciascuna delle condizioni seguenti sia
soddisfatta.
● Il sistema Start-stop non è disat‐ tivato manualmente.
● Il cofano è completamente chiuso.
● La portiera del conducente è chiusa oppure la cintura di sicu‐rezza del conducente è allac‐
ciata.
● La batteria del veicolo è sufficien‐
temente carica e in buone condi‐
zioni.
● Il motore è caldo.
● La temperatura del liquido di raffreddamento del motore non ètroppo alta.● La temperatura dei gas di scarico
del motore non è troppo elevata,
ad esempio dopo aver guidato
con un carico motore elevato.
● La temperatura ambiente supera
i -5 °C.
● Il sistema di climatizzazione consente un Autostop.
● La depressione del freno è suffi‐ ciente.
● La funzione di autopulizia del filtro di scarico non è attiva.
● Il veicolo è stato guidato almeno a passo d'uomo dall'ultimo Auto‐stop.
In caso contrario, l'Autostop viene
inibito.
Certe impostazioni del climatizzatore
possono inibire un Autostop. Vedere
il capitolo sul climatizzatore per
maggiori dettagli 3 187.
Immediatamente dopo aver guidato
in autostrada, è possibile che venga
inibito un Autostop.
Rodaggio di un veicolo nuovo 3 196.Dispositivo salvacarica della batteria
del veicolo
Per assicurare un riavviamento affi‐
dabile del motore, il sistema Start-
stop integra diverse funzioni salvaca‐
rica della batteria.
Misure per il risparmio energetico Durante un Autostop, diverse funzioni elettriche, come il riscaldatore elet‐
trico ausiliario o il lunotto termico,
sono disabilitate o commutate in
modalità risparmio energetico. La
velocità della ventola del climatizza‐
tore viene ridotta per risparmiare
energia.
Riavvio del motore da parte del
conducente
Premere il pedale della frizione per
riavviare il motore.
Quando viene riavviato il motore, la
spia D nel Driver Information Center
si spegne.
Se la leva del cambio esce dalla posi‐ zione di folle prima di premere il
pedale della frizione, la spia - si

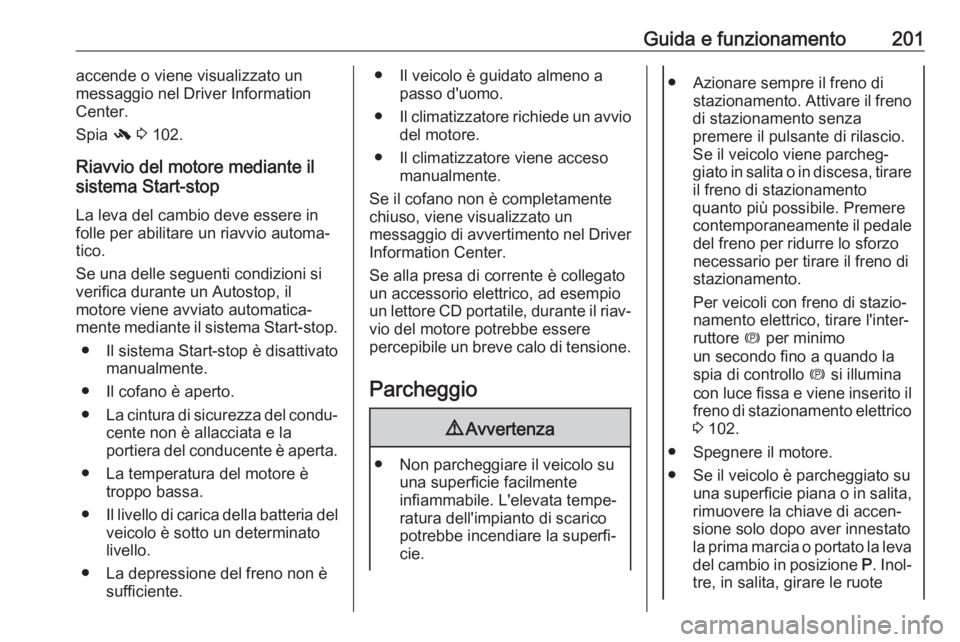

Guida e funzionamento201accende o viene visualizzato un
messaggio nel Driver Information
Center.
Spia - 3 102.
Riavvio del motore mediante il
sistema Start-stop
La leva del cambio deve essere in
folle per abilitare un riavvio automa‐
tico.
Se una delle seguenti condizioni si
verifica durante un Autostop, il
motore viene avviato automatica‐
mente mediante il sistema Start-stop.
● Il sistema Start-stop è disattivato manualmente.
● Il cofano è aperto.
● La cintura di sicurezza del condu‐
cente non è allacciata e la
portiera del conducente è aperta.
● La temperatura del motore è troppo bassa.
● Il livello di carica della batteria del
veicolo è sotto un determinato
livello.
● La depressione del freno non è sufficiente.● Il veicolo è guidato almeno apasso d'uomo.
● Il climatizzatore richiede un avvio
del motore.
● Il climatizzatore viene acceso manualmente.
Se il cofano non è completamente
chiuso, viene visualizzato un
messaggio di avvertimento nel Driver
Information Center.
Se alla presa di corrente è collegato
un accessorio elettrico, ad esempio
un lettore CD portatile, durante il riav‐ vio del motore potrebbe essere
percepibile un breve calo di tensione.
Parcheggio9 Avvertenza
● Non parcheggiare il veicolo su
una superficie facilmente
infiammabile. L'elevata tempe‐
ratura dell'impianto di scarico
potrebbe incendiare la superfi‐
cie.
● Azionare sempre il freno di stazionamento. Attivare il freno
di stazionamento senza
premere il pulsante di rilascio.
Se il veicolo viene parcheg‐
giato in salita o in discesa, tirare il freno di stazionamento
quanto più possibile. Premere
contemporaneamente il pedale del freno per ridurre lo sforzo
necessario per tirare il freno di
stazionamento.
Per veicoli con freno di stazio‐
namento elettrico, tirare l'inter‐ ruttore m per minimo
un secondo fino a quando la
spia di controllo m si illumina
con luce fissa e viene inserito il
freno di stazionamento elettrico 3 102.
● Spegnere il motore.
● Se il veicolo è parcheggiato su una superficie piana o in salita,
rimuovere la chiave di accen‐ sione solo dopo aver innestato
la prima marcia o portato la leva del cambio in posizione P. Inol‐
tre, in salita, girare le ruote

202Guida e funzionamentoanteriori nella direzione oppo‐
sta rispetto al cordolo del
marciapiede.
Se il veicolo è parcheggiato in
discesa, rimuovere la chiave di
accensione solo dopo aver
innestato la retromarcia o
portato la leva del cambio in
posizione P. Inoltre, girare le
ruote anteriori verso il cordolo
del marciapiede.
● Chiudere i finestrini.
● Rimuovere la chiave di accen‐ sione dall'interruttore. Ruotare
il volante fino ad avvertire lo
scatto di inserimento del bloc‐
casterzo.
Nei veicoli con cambio automa‐ tico, la chiave può essere
estratta solo se la leva del
cambio è in posizione P.● Bloccare le portiere del veicolo.
● Attivare l'impianto di allarme anti‐
furto.
● Le ventole di raffreddamento del motore potrebbero continuare a
funzionare anche a motore
spento 3 257.Attenzione
Al fine di proteggere il turbocom‐
pressore, dopo aver viaggiato a un regime di giri del motore elevato o
con elevati carichi sul motore, far
girare brevemente il motore a
carico ridotto o in folle per circa
30 secondi prima di spegnerlo.
Avviso
In caso di problemi durante l'attiva‐
zione dell'airbag, il motore si spegne
automaticamente se il veicolo si
arresta entro un certo periodo di tempo.
Gas di scarico9 Pericolo
I gas di scarico del motore conten‐
gono monossido di carbonio, che
è tossico, ma incolore e inodore e
può essere letale se inalato.
Se i fumi di scarico penetrano
nell'abitacolo, aprire i finestrini. Rivolgersi ad un'officina per elimi‐
nare la causa del guasto.
Evitare di viaggiare con il vano di
carico aperto, in quanto i gas di
scarico potrebbero entrare nell'a‐
bitacolo.
Filtro di scarico
Il filtro di scarico è un filtro antiparti‐
colato per motori diesel e benzina.

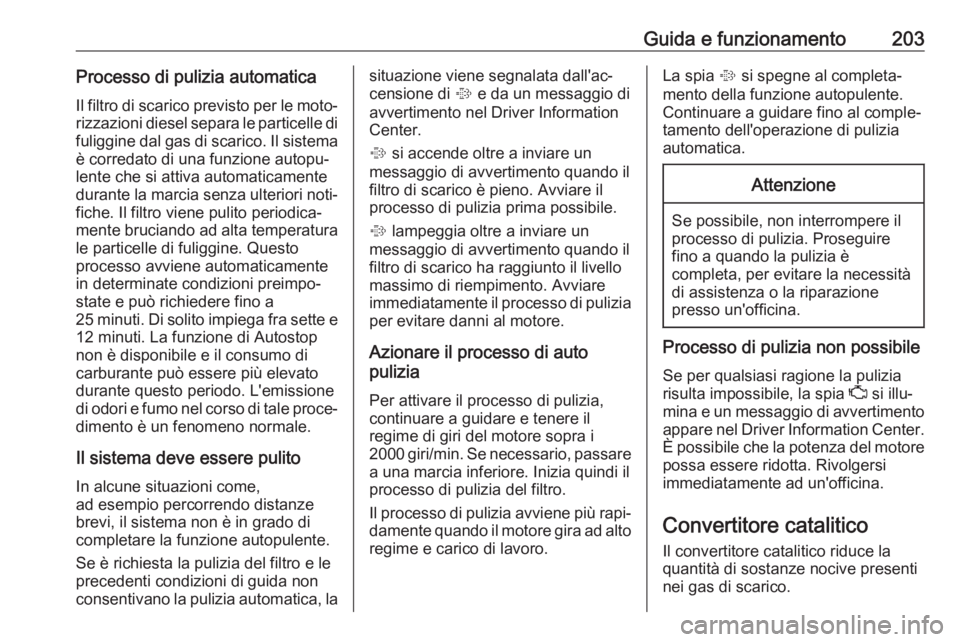

Guida e funzionamento203Processo di pulizia automaticaIl filtro di scarico previsto per le moto‐
rizzazioni diesel separa le particelle di
fuliggine dal gas di scarico. Il sistema è corredato di una funzione autopu‐
lente che si attiva automaticamente
durante la marcia senza ulteriori noti‐
fiche. Il filtro viene pulito periodica‐
mente bruciando ad alta temperatura
le particelle di fuliggine. Questo
processo avviene automaticamente
in determinate condizioni preimpo‐
state e può richiedere fino a
25 minuti. Di solito impiega fra sette e 12 minuti. La funzione di Autostop
non è disponibile e il consumo di carburante può essere più elevato
durante questo periodo. L'emissione
di odori e fumo nel corso di tale proce‐ dimento è un fenomeno normale.
Il sistema deve essere pulito
In alcune situazioni come,
ad esempio percorrendo distanze
brevi, il sistema non è in grado di
completare la funzione autopulente.
Se è richiesta la pulizia del filtro e le
precedenti condizioni di guida non
consentivano la pulizia automatica, lasituazione viene segnalata dall'ac‐
censione di % e da un messaggio di
avvertimento nel Driver Information
Center.
% si accende oltre a inviare un
messaggio di avvertimento quando il filtro di scarico è pieno. Avviare il
processo di pulizia prima possibile.
% lampeggia oltre a inviare un
messaggio di avvertimento quando il
filtro di scarico ha raggiunto il livello
massimo di riempimento. Avviare
immediatamente il processo di pulizia
per evitare danni al motore.
Azionare il processo di auto
pulizia
Per attivare il processo di pulizia, continuare a guidare e tenere il
regime di giri del motore sopra i
2000 giri/min. Se necessario, passare
a una marcia inferiore. Inizia quindi il
processo di pulizia del filtro.
Il processo di pulizia avviene più rapi‐
damente quando il motore gira ad alto regime e carico di lavoro.La spia % si spegne al completa‐
mento della funzione autopulente.
Continuare a guidare fino al comple‐
tamento dell'operazione di pulizia
automatica.Attenzione
Se possibile, non interrompere il
processo di pulizia. Proseguire
fino a quando la pulizia è
completa, per evitare la necessità
di assistenza o la riparazione
presso un'officina.
Processo di pulizia non possibile
Se per qualsiasi ragione la pulizia
risulta impossibile, la spia Z si illu‐
mina e un messaggio di avvertimento
appare nel Driver Information Center.
È possibile che la potenza del motore possa essere ridotta. Rivolgersi
immediatamente ad un'officina.
Convertitore catalitico
Il convertitore catalitico riduce la
quantità di sostanze nocive presenti
nei gas di scarico.

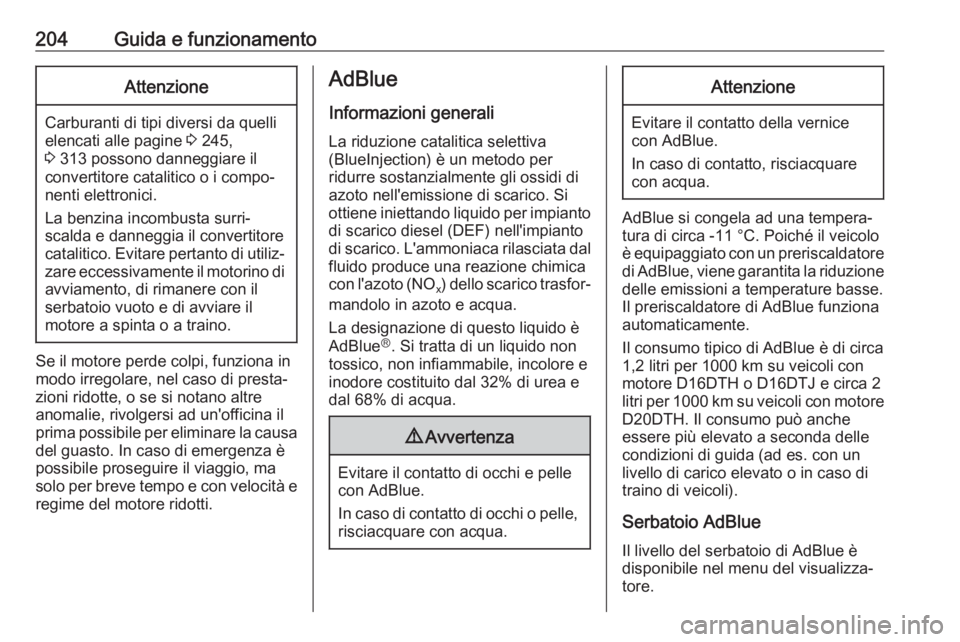

204Guida e funzionamentoAttenzione
Carburanti di tipi diversi da quelli
elencati alle pagine 3 245,
3 313 possono danneggiare il
convertitore catalitico o i compo‐
nenti elettronici.
La benzina incombusta surri‐
scalda e danneggia il convertitore
catalitico. Evitare pertanto di utiliz‐ zare eccessivamente il motorino di
avviamento, di rimanere con il
serbatoio vuoto e di avviare il
motore a spinta o a traino.
Se il motore perde colpi, funziona in
modo irregolare, nel caso di presta‐
zioni ridotte, o se si notano altre
anomalie, rivolgersi ad un'officina il prima possibile per eliminare la causa
del guasto. In caso di emergenza è
possibile proseguire il viaggio, ma
solo per breve tempo e con velocità e regime del motore ridotti.
AdBlue
Informazioni generali La riduzione catalitica selettiva
(BlueInjection) è un metodo per
ridurre sostanzialmente gli ossidi di
azoto nell'emissione di scarico. Si
ottiene iniettando liquido per impianto di scarico diesel (DEF) nell'impianto
di scarico. L'ammoniaca rilasciata dal
fluido produce una reazione chimica
con l'azoto (NO x) dello scarico trasfor‐
mandolo in azoto e acqua.
La designazione di questo liquido è
AdBlue Ⓡ
. Si tratta di un liquido non
tossico, non infiammabile, incolore e
inodore costituito dal 32% di urea e
dal 68% di acqua.9 Avvertenza
Evitare il contatto di occhi e pelle
con AdBlue.
In caso di contatto di occhi o pelle,
risciacquare con acqua.
Attenzione
Evitare il contatto della vernice con AdBlue.
In caso di contatto, risciacquare
con acqua.
AdBlue si congela ad una tempera‐
tura di circa -11 °C. Poiché il veicolo
è equipaggiato con un preriscaldatore di AdBlue, viene garantita la riduzione
delle emissioni a temperature basse.
Il preriscaldatore di AdBlue funziona
automaticamente.
Il consumo tipico di AdBlue è di circa 1,2 litri per 1000 km su veicoli con
motore D16DTH o D16DTJ e circa 2
litri per 1000 km su veicoli con motore
D20DTH. Il consumo può anche
essere più elevato a seconda delle
condizioni di guida (ad es. con un
livello di carico elevato o in caso di
traino di veicoli).
Serbatoio AdBlue
Il livello del serbatoio di AdBlue è
disponibile nel menu del visualizza‐
tore.

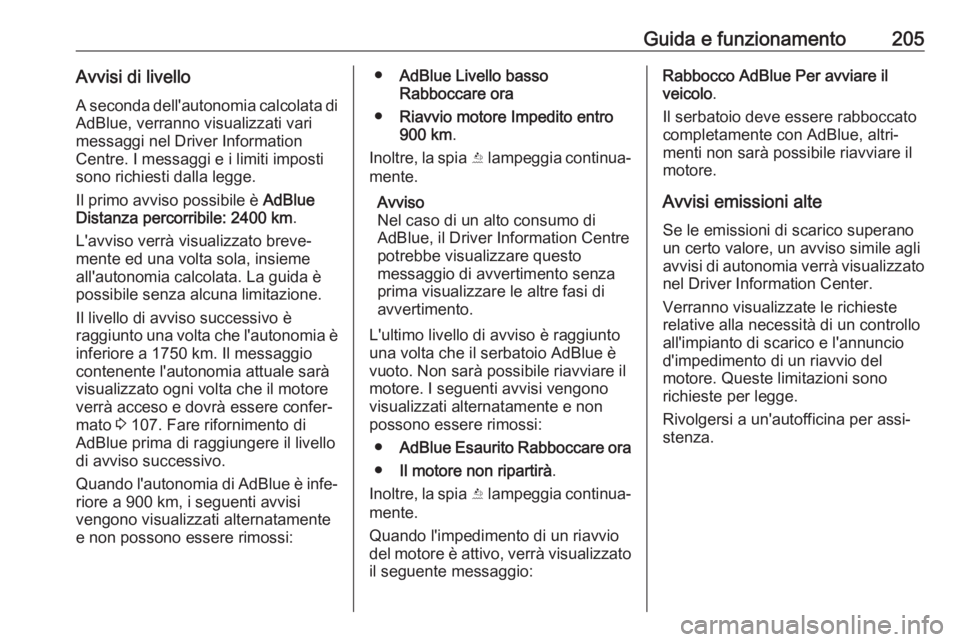

Guida e funzionamento205Avvisi di livelloA seconda dell'autonomia calcolata di AdBlue, verranno visualizzati vari
messaggi nel Driver Information
Centre. I messaggi e i limiti imposti
sono richiesti dalla legge.
Il primo avviso possibile è AdBlue
Distanza percorribile: 2400 km .
L'avviso verrà visualizzato breve‐
mente ed una volta sola, insieme
all'autonomia calcolata. La guida è
possibile senza alcuna limitazione.
Il livello di avviso successivo è
raggiunto una volta che l'autonomia è
inferiore a 1750 km. Il messaggio
contenente l'autonomia attuale sarà
visualizzato ogni volta che il motore
verrà acceso e dovrà essere confer‐
mato 3 107. Fare rifornimento di
AdBlue prima di raggiungere il livello di avviso successivo.
Quando l'autonomia di AdBlue è infe‐ riore a 900 km, i seguenti avvisi
vengono visualizzati alternatamente
e non possono essere rimossi:● AdBlue Livello basso
Rabboccare ora
● Riavvio motore Impedito entro
900 km .
Inoltre, la spia Y lampeggia continua‐
mente.
Avviso
Nel caso di un alto consumo di
AdBlue, il Driver Information Centre
potrebbe visualizzare questo
messaggio di avvertimento senza
prima visualizzare le altre fasi di
avvertimento.
L'ultimo livello di avviso è raggiunto
una volta che il serbatoio AdBlue è
vuoto. Non sarà possibile riavviare il
motore. I seguenti avvisi vengono
visualizzati alternatamente e non
possono essere rimossi:
● AdBlue Esaurito Rabboccare ora
● Il motore non ripartirà .
Inoltre, la spia Y lampeggia continua‐
mente.
Quando l'impedimento di un riavvio
del motore è attivo, verrà visualizzato
il seguente messaggio:Rabbocco AdBlue Per avviare il
veicolo .
Il serbatoio deve essere rabboccato
completamente con AdBlue, altri‐
menti non sarà possibile riavviare il
motore.
Avvisi emissioni alte
Se le emissioni di scarico superano un certo valore, un avviso simile agli
avvisi di autonomia verrà visualizzato nel Driver Information Center.
Verranno visualizzate le richieste relative alla necessità di un controllo
all'impianto di scarico e l'annuncio
d'impedimento di un riavvio del
motore. Queste limitazioni sono
richieste per legge.
Rivolgersi a un'autofficina per assi‐ stenza.

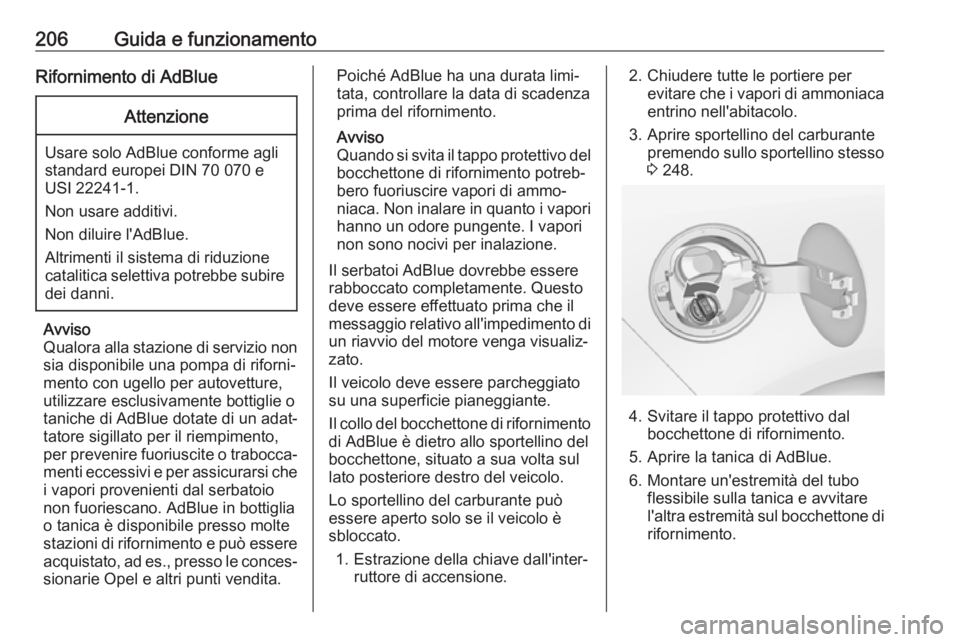

206Guida e funzionamentoRifornimento di AdBlueAttenzione
Usare solo AdBlue conforme agli
standard europei DIN 70 070 e
USI 22241-1.
Non usare additivi.
Non diluire l'AdBlue.
Altrimenti il sistema di riduzione
catalitica selettiva potrebbe subire dei danni.
Avviso
Qualora alla stazione di servizio non
sia disponibile una pompa di riforni‐
mento con ugello per autovetture,
utilizzare esclusivamente bottiglie o
taniche di AdBlue dotate di un adat‐
tatore sigillato per il riempimento,
per prevenire fuoriuscite o trabocca‐ menti eccessivi e per assicurarsi che i vapori provenienti dal serbatoio
non fuoriescano. AdBlue in bottiglia
o tanica è disponibile presso molte
stazioni di rifornimento e può essere
acquistato, ad es., presso le conces‐
sionarie Opel e altri punti vendita.
Poiché AdBlue ha una durata limi‐
tata, controllare la data di scadenza
prima del rifornimento.
Avviso
Quando si svita il tappo protettivo del bocchettone di rifornimento potreb‐
bero fuoriuscire vapori di ammo‐
niaca. Non inalare in quanto i vapori
hanno un odore pungente. I vapori
non sono nocivi per inalazione.
Il serbatoi AdBlue dovrebbe essere
rabboccato completamente. Questo
deve essere effettuato prima che il
messaggio relativo all'impedimento di un riavvio del motore venga visualiz‐
zato.
Il veicolo deve essere parcheggiato
su una superficie pianeggiante.
Il collo del bocchettone di rifornimento di AdBlue è dietro allo sportellino del
bocchettone, situato a sua volta sul
lato posteriore destro del veicolo.
Lo sportellino del carburante può
essere aperto solo se il veicolo è
sbloccato.
1. Estrazione della chiave dall'inter‐ ruttore di accensione.2. Chiudere tutte le portiere perevitare che i vapori di ammoniacaentrino nell'abitacolo.
3. Aprire sportellino del carburante premendo sullo sportellino stesso
3 248.
4. Svitare il tappo protettivo dal
bocchettone di rifornimento.
5. Aprire la tanica di AdBlue.
6. Montare un'estremità del tubo flessibile sulla tanica e avvitare
l'altra estremità sul bocchettone di
rifornimento.

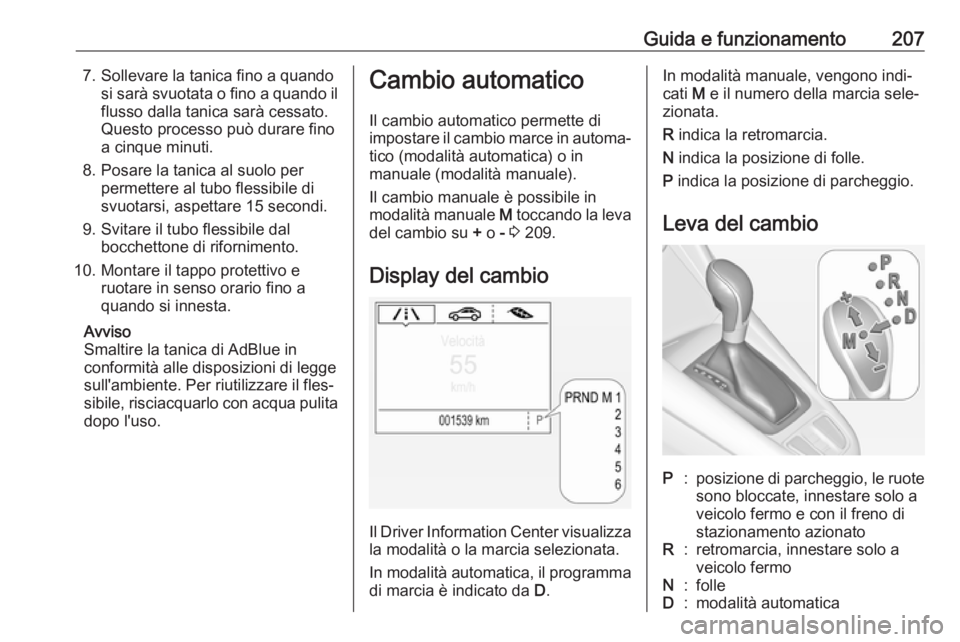

Guida e funzionamento2077. Sollevare la tanica fino a quandosi sarà svuotata o fino a quando ilflusso dalla tanica sarà cessato.
Questo processo può durare fino
a cinque minuti.
8. Posare la tanica al suolo per permettere al tubo flessibile di
svuotarsi, aspettare 15 secondi.
9. Svitare il tubo flessibile dal bocchettone di rifornimento.
10. Montare il tappo protettivo e ruotare in senso orario fino a
quando si innesta.
Avviso
Smaltire la tanica di AdBlue in
conformità alle disposizioni di legge
sull'ambiente. Per riutilizzare il fles‐
sibile, risciacquarlo con acqua pulita dopo l'uso.Cambio automatico
Il cambio automatico permette di
impostare il cambio marce in automa‐ tico (modalità automatica) o in
manuale (modalità manuale).
Il cambio manuale è possibile in
modalità manuale M toccando la leva
del cambio su + o - 3 209.
Display del cambio
Il Driver Information Center visualizza la modalità o la marcia selezionata.
In modalità automatica, il programma di marcia è indicato da D.
In modalità manuale, vengono indi‐
cati M e il numero della marcia sele‐
zionata.
R indica la retromarcia.
N indica la posizione di folle.
P indica la posizione di parcheggio.
Leva del cambioP:posizione di parcheggio, le ruote
sono bloccate, innestare solo a
veicolo fermo e con il freno di
stazionamento azionatoR:retromarcia, innestare solo a
veicolo fermoN:folleD:modalità automatica

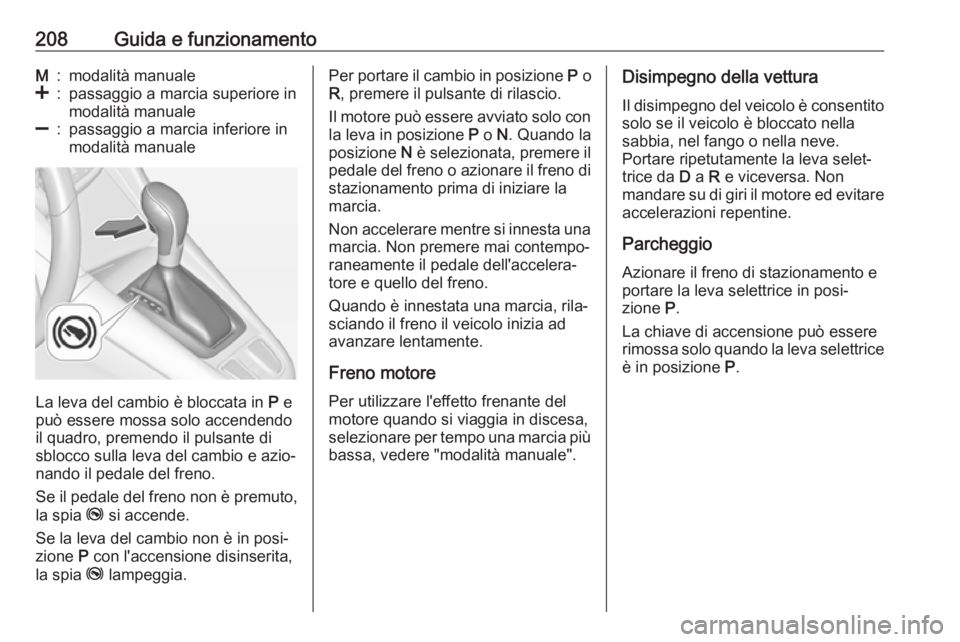

208Guida e funzionamentoM:modalità manuale<:passaggio a marcia superiore in
modalità manuale]:passaggio a marcia inferiore in
modalità manuale
La leva del cambio è bloccata in P e
può essere mossa solo accendendo il quadro, premendo il pulsante di
sblocco sulla leva del cambio e azio‐
nando il pedale del freno.
Se il pedale del freno non è premuto, la spia j si accende.
Se la leva del cambio non è in posi‐
zione P con l'accensione disinserita,
la spia j lampeggia.
Per portare il cambio in posizione P o
R , premere il pulsante di rilascio.
Il motore può essere avviato solo con la leva in posizione P o N. Quando la
posizione N è selezionata, premere il
pedale del freno o azionare il freno di stazionamento prima di iniziare lamarcia.
Non accelerare mentre si innesta una
marcia. Non premere mai contempo‐
raneamente il pedale dell'accelera‐
tore e quello del freno.
Quando è innestata una marcia, rila‐
sciando il freno il veicolo inizia ad
avanzare lentamente.
Freno motore Per utilizzare l'effetto frenante delmotore quando si viaggia in discesa,
selezionare per tempo una marcia più
bassa, vedere "modalità manuale".Disimpegno della vettura
Il disimpegno del veicolo è consentito solo se il veicolo è bloccato nella
sabbia, nel fango o nella neve.
Portare ripetutamente la leva selet‐
trice da D a R e viceversa. Non
mandare su di giri il motore ed evitare
accelerazioni repentine.
Parcheggio
Azionare il freno di stazionamento e
portare la leva selettrice in posi‐
zione P.
La chiave di accensione può essere
rimossa solo quando la leva selettrice
è in posizione P.
