Soins du véhicule259Informations générales
Accessoires et modifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement àvotre type de véhicule. Nous ne
pouvons porter aucun jugement sur la
fiabilité d'autres pièces, même s'ils
disposent d'un agrément officiel ou
autre devait exister, et nous ne
pouvons pas non plus en répondre.
Toute modification, conversion ou autres changements apportés aux
spécifications standard du véhicule (y
compris, mais sans s'y limiter, des
modifications de logiciel, des modifi‐
cations des unités de commande
électroniques) peuvent invalider la
garantie proposée par Opel. En outre, de telles modifications peuvent avoir
un impact sur les systèmes d'aide à la
conduite, la consommation de carbu‐
rant, les émissions de CO 2 et les
autres émissions du véhicule, ce qui peut rendre le véhicule non conformeà l'homologation et remettre en ques‐ tion la validité de l'enregistrement du
véhicule.Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Remplir complètement le réser‐ voir à carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel et anticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
1ère ou la marche arrière ou
placer le levier sélecteur sur P.
Empêcher tout déplacement du
véhicule grâce à des cales.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Ne pas oublier que
certains systèmes ne fonction‐
nent plus (par exemple le
système antivol).

260Soins du véhiculeRemise en serviceQuand le véhicule est remis en circu‐
lation :
● Rebrancher la borne négative de
la batterie. Activer l'électronique
des lève-vitres.
● Vérifier la pression des pneus. ● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du moteur.
● Contrôler le niveau de liquide de refroidissement.
● Puisque la durée de vie du AdBlue est limitée à deux ans, le
liquide doit être remplacé s'il est
trop vieux. Prendre contact avec
un atelier.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur
la reprise des véhicules hors d'usage
et leur recyclage sur notre site, lors‐que cela est exigé par la loi. Ne
confier ce travail qu'à un centre de
recyclage agréé.
Le recyclage des véhicules au gaz
liquéfié doit être confié à un centre de service agréé pour ce type de véhi‐
cules.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.

Soins du véhicule2619Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
Le capot est maintenu ouvert auto‐
matiquement par un dispositif de
levage.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de sécurité.
Fermeture
Avant de refermer le capot, enfoncer la béquille dans son support.
Abaisser le capot à une hauteur
réduite (20-25 cm) et le laisser retom‐ ber dans le verrou à partir de cette
hauteur. Vérifier le verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Contrôler régulièrement le niveau
d'huile moteur afin de protéger le
moteur contre toute détérioration.
Veiller à ce que l'huile utilisée
respecte les valeurs spécifiées.
Fluides et lubrifiants recommandés
3 309.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins cinq minutes.

262Soins du véhicule
Retirer la jauge, l'essuyer, la réintro‐
duire entièrement, la retirer et regar‐
der le niveau d'huile moteur.
En fonction du moteur, différentes
jauges d'huile sont utilisées.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que celle utilisée lors de la dernière
vidange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.
Sur certains moteurs, un entonnoir
est nécessaire pour faire l'appoint
d'huile moteur.
L'entonnoir est disposé dans le
rangement droit du coffre.
Utiliser l'entonnoir pour ajouter de
l'huile moteur par l'ouverture.
Une fois l'appoint terminé, mettre l'en‐
tonnoir dans le sac en plastique et le
placer dans l'espace de rangement.
Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré. Si l'huile
dépasse le niveau maximum, ne
pas faire démarrer le véhicule et
s'adresser à un atelier.
Capacités de remplissage 3 320.

Soins du véhicule263Remettre le bouchon droit et le serrer.
Liquide de refroidissement du moteur
Le liquide de refroidissement offre
une protection contre le gel à des
températures approximativement
jusqu'à -28 °C. Dans les régions froi‐
des où les températures sont très
basses, le liquide de refroidissement
rempli en usine offre une protection
contre le gel jusqu'à environ -37 °C.Avertissement
N'employer que du produit antigel
homologué.
Liquide de refroidissement et antigel
3 309.
Niveau de liquide de
refroidissementAvertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.
9 Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le
bouchon avec précaution, en lais‐
sant la pression s’évacuer lente‐
ment.
Pour faire l'appoint, utiliser un
mélange 1:1 de concentré de liquide
de refroidissement homologué et
d'eau de ville propre. Si du concentré
de liquide de refroidissement n'est
pas disponible, utiliser de l'eau de
ville propre. Serrer fermement le
bouchon.
Moteur B16DTH: Après avoir
démarré le moteur, régler le chauf‐ fage sur la température la plus élevée
et la vitesse de la soufflante sur le
premier niveau au moins pendant
environ cinq minutes. Ceci permet à
l'air du circuit de refroidissement de s'échapper.
Faire contrôler la concentration de liquide de refroidissement et faire
remédier à la cause de la perte de
liquide de refroidissement par un
atelier.

264Soins du véhiculeLiquide de directionassistéeAvertissement
Des quantités extrêmement
faibles de saleté peuvent endom‐ mager le circuit de direction et
provoquer des pannes. Ne pas laisser de saletés entrer en
contact avec le côté liquide du
bouchon du réservoir/de la jauge
ou pénétrer dans le réservoir.
Le niveau du liquide de direction
assistée ne doit normalement pas
être vérifié. Si un bruit inhabituel est
audible pendant l'utilisation du volant
ou si la direction réagit de manière
inhabituelle, demander l'aide d'un
atelier.
Liquide de lave-glace
Remplir avec de l'eau propre mélan‐
gée à une quantité adéquate de
liquide de lave-glace approuvé conte‐
nant de l'antigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐
saire à basses températures ou en cas de baisses soudaines de
température.
Freins
Si la garniture de frein atteint uneépaisseur minimale, un bruit de cris‐
sement retentit pendant le freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas
effectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein
9 Attention
Le liquide de frein est nocif et
corrosif. Éviter les contacts avec
les yeux, la peau, les tissus et les
surfaces peintes.

Soins du véhicule265
Le niveau de liquide de frein doit se
situer entre les repères MIN et MAX .
Si le niveau de liquide est en dessous
de la valeur MIN, contacter un atelier.
Liquide de frein/ d'embrayage 3 309.
Batterie du véhicule
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la
décharge de la batterie. Éviter d'utili‐
ser les consommateurs électriques
non indispensables.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Si le véhicule n'est pas utilisé pendant
plus de quatre semaines, la batterie
peut se décharger. Débrancher la
cosse de la borne négative de la
batterie du véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Protection contre le déchargement de la batterie du véhicule 3 131.
Déconnexion de la batterie
Si la batterie du véhicule doit être
débranchée (p. ex. pour des travaux
d'entretien), la sirène d'alarme doit
être désactivée comme suit : mettre
le contact, puis le couper et débran‐
cher la batterie du véhicule au cours
des 15 secondes qui suivent.
Remplacement de la batterie du
véhicule
Remarque
Toute dérogation aux instructions données dans cette section peut
entraîner une désactivation ou une
perturbation du système d'arrêt/
démarrage.
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être
ouverte.
N'utiliser que des batteries de
véhicule qui permettent de monter la
boîte à fusibles au-dessus d'elles.
Veiller à ce que la batterie soit
toujours remplacée par le même type de batterie.
Nous vous recommandons de faire
remplacer la batterie du véhicule par un atelier.
Système Stop/Start 3 199.

266Soins du véhiculeCharge de la batterie du véhicule9Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la
tension de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la
batterie du véhicule peut être
endommagée.
Démarrage par câbles auxiliaires 3 300.
Étiquette d'avertissement
Signification des symboles : ● Pas d'étincelles ni de flammes nues et ne pas fumer.
● Toujours se protéger les yeux. Les gaz explosifs peuvent causer
une cécité ou des blessures.
● Conserver la batterie du véhicule
hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut
rendre aveugle ou causer de
graves brûlures.
● Pour plus d'informations, consul‐ ter le manuel d'utilisation.
● Du gaz explosif peut être présent
aux alentours de la batterie du
véhicule.Purge du système
d'alimentation en gazole(diesel)
Si le réservoir a été vidé, le circuit de
gazole (diesel) doit être purgé de son
air. Mettre le contact trois fois, chaque fois pour une durée de 15 secondes.
Puis démarrer le moteur pendant
40 secondes au maximum. Répéter
cette procédure après avoir attendu
au moins cinq secondes. Si le moteur
ne démarre pas, prendre contact
avec un atelier.

Soins du véhicule267Remplacement des balaisd'essuie-glace
Pare-brise
Soulever le bras d'essuie-glace
jusqu'il reste en position soulevée,
enfoncer le bouton pour libérer le
balai d'essuie-glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Lunette arrière
Soulever le bras d'essuie-glace.
Dégager le balai d'essuie-glace
comme illustré et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Remplacement des
ampoules
Couper le contact et désactiver les
commutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.
Vérification d'ampoule Après le remplacement d'une
ampoule, mettre le contact, opérer et
vérifier les feux.
Phares halogènes Les phares halogènes ont des
ampoules différentes pour les feux de
route et les feux de croisement. Les
feux de jour et de position sont

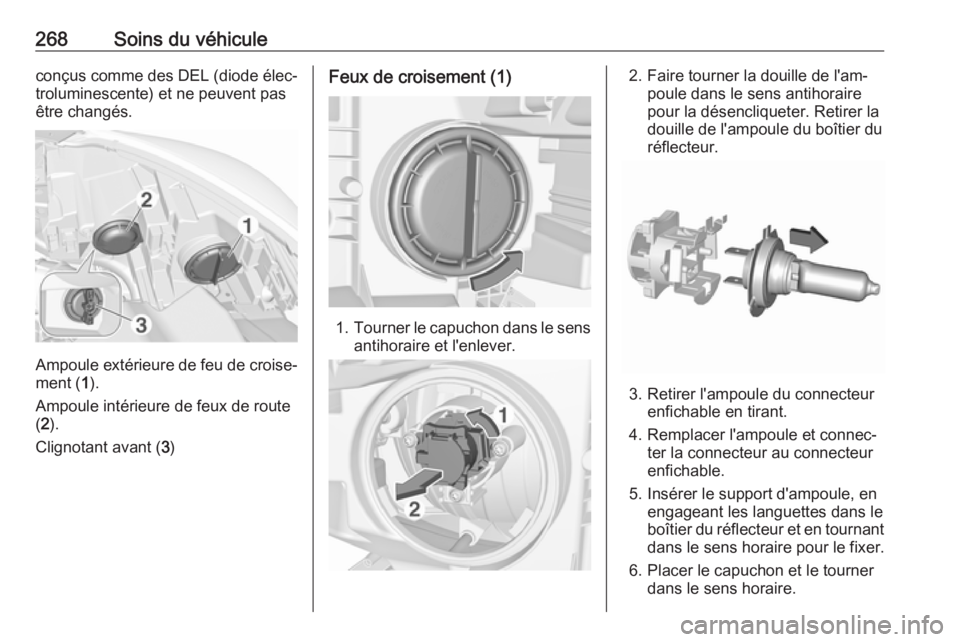

268Soins du véhiculeconçus comme des DEL (diode élec‐
troluminescente) et ne peuvent pas
être changés.
Ampoule extérieure de feu de croise‐
ment ( 1).
Ampoule intérieure de feux de route
( 2 ).
Clignotant avant ( 3)
Feux de croisement (1)
1. Tourner le capuchon dans le sens
antihoraire et l'enlever.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du boîtier du
réflecteur.
3. Retirer l'ampoule du connecteur enfichable en tirant.
4. Remplacer l'ampoule et connec‐ ter la connecteur au connecteur
enfichable.
5. Insérer le support d'ampoule, en engageant les languettes dans le
boîtier du réflecteur et en tournant dans le sens horaire pour le fixer.
6. Placer le capuchon et le tourner dans le sens horaire.
