Conduite et utilisation249l'échéance survenant en premier.
Pour de plus amples informations,
consulter l'atelier.
Carburants interdits Les carburants contenant des
composés oxygénés comme des
éthers et de l'éthanol, ainsi que les
carburants reformulés, sont disponi‐
bles dans certaines villes. Si ces
carburants sont conformes aux
caractéristiques décrites précédem‐
ment, leur utilisation est acceptée.
Toutefois, l'E85 (85 % d'éthanol) et
les autres carburants contenant plus
de 15 % d'éthanol ne doivent être utili‐
sés que sur les véhicules FlexFuel.Avertissement
Ne pas utiliser de carburants
contenant du méthanol. Cela peut entraîner une corrosion des
pièces métalliques présentes
dans le circuit d'alimentation et
endommager les pièces en plasti‐
que et caoutchouc. Ces domma‐ ges ne sont pas pris en charge par
la garantie.
Certains carburants, principalement
les carburants de course à forte
teneur en octane, peuvent contenir
un additif d'amélioration de l'octane
appelé méthylcyclopentadiényle
tricarbonyle de manganèse (MTM).
Ne pas utiliser de carburants ou d'ad‐ ditifs contenant du MTM, car cela
peut réduire la durée de vie des
bougies d'allumage et affecter les
performances du système antipollu‐
tion. Le témoin de dysfonctionnement
Z peut s'éclairer 3 101. Si cela se
produit, prendre contact avec un
atelier.
Carburant pour moteurs diesel
Utiliser uniquement du carburant
diesel conforme EN 590 et présentant une concentration en soufre maxi‐
male de 10 ppm.
Les carburants dont le contenu
biodiesel (conforme EN 14214) est de
7 % maximum par volume peuvent
être utilisés (par ex. ceux portant la
mention B7).
En cas de déplacements dans des
pays hors de l'Union européenne,
l'utilisation occasionnelle d'un carbu‐
rant euro-diesel avec une concentra‐
tion en soufre inférieure à 50 ppm est
possible.Avertissement
L'utilisation fréquente d'un carbu‐
rant diesel contenant plus de
15 ppm de soufre peut entraîner
des dommages graves pour le
moteur.
Avertissement
L'utilisation de carburant ne se
conformant pas à EN 590 ou toute autre spécification identique peut
conduire à une perte de puissance

250Conduite et utilisationdu moteur, une usure plus impor‐
tante ou des dommages sur le
moteur et peut affecter la garantie.
Ne pas utiliser du mazout marin, du
mazout de chauffage, de l'Aquazole
ou toute autre émulsion identique diesel -eau. Il n'est pas autorisé de
mélanger le diesel avec des carbu‐
rants pour moteurs à essence afin de le diluer.
Fonctionnement à basse
température
À des températures inférieures à
0 °C, certains produits diesel avec
des mélanges de biodiesel peuvent
se colmater, geler ou se gélifier, ce
qui peut nuire au circuit d'alimentation en carburant. Le démarrage et le
fonctionnement du moteur peuvent
ne pas être corrects. Veiller à utiliser
du carburant diesel d'hiver à des
températures ambiantes inférieures à
0 °C.
Du carburant diesel de qualité arcti‐
que peut être utilisé pour des tempé‐
ratures extrêmement froides inférieu‐ res à -20 °C. L'utilisation de cette
qualité de carburant par temps chaud
ou pour des climats chauds n'est pas
recommandée et peut faire caler le
moteur, rendre le démarrage difficile
ou endommager le circuit d'injection
du carburant.
Faire le plein9 Danger
Avant de faire le plein, couper le
contact ainsi que les chauffages externes avec chambres de
combustion. Éteindre les télépho‐
nes mobiles.
Lors du remplissage du réservoir,
respecter les prescriptions d'utili‐
sation et de sécurité de la station-
service.9 Danger
Le carburant est inflammable et
explosif. Ne pas fumer. Pas de
flamme nue ou de formation d'étin‐ celles.
Si une odeur de carburant se
dégage dans le véhicule, faire
immédiatement remédier au
problème par un atelier.
Une étiquette comportant des symbo‐ les de la trappe de remplissage de
carburant indique les carburants
autorisés. En Europe, les pistolets
des pompes de remplissage sont marqués au moyen de ces symboles.
N'utiliser que le type de carburant
autorisé.

Conduite et utilisation251Avertissement
En cas d'erreur de carburant, ne
pas mettre le contact.
La trappe à carburant se trouve sur le
côté arrière droit du véhicule.
La trappe de réservoir ne peut être
ouverte que si le véhicule est déver‐
rouillé. Ouvrir la trappe à carburant en la poussant.
Faire le plein en essence et diesel Pour ouvrir, tourner lentement le
capuchon dans le sens inverse des
aiguilles d'une montre.
Le bouchon de remplissage peut être
déposé dans le support sur la trappe
à carburant.
Pour effectuer le remplissage, insérer complètement la buse de pompe et
mettre en route.
Après une coupure automatique, l'ap‐
point peut être fait en opérant la buse
de pompe deux fois de plus au maxi‐
mum.
Avertissement
Nettoyer aussitôt le carburant qui
a débordé.
Pour fermer, tourner le bouchon de
remplissage dans le sens horaire jusqu'au déclic.
Fermer la trappe et l'enclencher.
Véhicules avec inhibiteur de
carburant9 Attention
Ne pas tenter d'ouvrir la trappe du
goulot de remplissage de carbu‐
rant sur les véhicules équipés d'un
inhibiteur de carburant.
Sans compter le fait que cela peut
provoquer le pincement des
doigts.
Les véhicules dotés d'un système de
réduction catalytique sélective sont
équipés d'un inhibiteur de carburant.

252Conduite et utilisation
L'inhibiteur de carburant garantit que
la trappe du goulot de remplissage de
carburant ne peut être ouvert qu'au
moyen d'une buse pour carburant
diesel ou d'un entonnoir pour appoint d'urgence.
Tourner lentement le capuchon du goulot de remplissage de carburant
dans le sens inverse des aiguilles
d'une montre.
Le capuchon peut être déposé dans
le support sur la trappe à carburant.
Placer le pistolet en ligne droite par
rapport au goulot de remplissage et
pousser légèrement pour l'insérer.
En cas d'appoint d'urgence, remplir
au moyen d'un réservoir. Il convient
d'utiliser un entonnoir pour ouvrir le
capuchon du goulot de remplissage.
L'entonnoir se trouve dans le range‐
ment droit du coffre.
Placer l'entonnoir en ligne droite par
rapport au goulot de remplissage et
pousser légèrement pour l'insérer.
Utiliser l'entonnoir pour remplir le
goulot de remplissage de carburant
diesel.
Une fois l'appoint terminé, mettre l'en‐
tonnoir dans le sac en plastique et le
placer dans l'espace de rangement.
Système de réduction catalytique
sélective 3 204.
Bouchon de remplissage
Utiliser uniquement des bouchons de
remplissage d'origine. Les véhicules
avec moteur diesel sont équipés d'un
bouchon de remplissage spécifique.

Conduite et utilisation253Attelage de remorque
Informations générales Utiliser uniquement un dispositif d'at‐
telage homologué pour le véhicule.
Les véhicules avec des moteurs au
gaz naturel nécessitent un dispositif
d'attelage spécial.
Nous vous recommandons de confier
tout montage ultérieur à un atelier. Faire effectuer toute modification du
véhicule qui concerne le système de
refroidissement, les plaques de
protection thermiques ou d'autres organes du véhicule.
La fonction de détection d'ampoule
grillée pour les feux stop de la remor‐
que ne détecte pas une indisponibilité partielle des ampoules, par ex., au
cas où la remorque est équipée de
4 ampoules de 5 W, la fonction
détecte uniquement l'ampoule grillée
si une seule ampoule 5 W fonctionne
ou aucune ne fonctionne.
La pose d'un dispositif d'attelage peut cacher l'ouverture de l'œillet de
remorquage. Dans ce cas, utiliser labarre d'attelage pour le remorquage.
Conserver toujours la barre d'attelage
dans le véhicule.
Caractéristiques de conduite et conseils pour le remorquage
Avant d'accrocher une remorque,
lubrifier la boule d'attelage. Toutefois, il ne faut pas la lubrifier si un stabili‐
sateur qui agit sur la boule est utilisé
pour réduire les mouvements de
lacet.
Pour les remorques avec mauvaise
tenue de route et les attelages cara‐
vane dont le poids total autorisé en
charge est supérieur à 1300 kg, l'uti‐ lisation d'un stabiliseur est fortement
recommandée pour des vitesses supérieures à 80 km/h.
Si la remorque commence à balan‐
cer, ralentir, ne pas contre-braquer,
freiner à fond si nécessaire.
En descente, engager le même
rapport que pour monter la pente et
rouler à plus ou moins la même
vitesse.Régler la pression de gonflage à la
valeur pour pleine charge 3 322.
Emploi d'une remorque Charges remorquables
Les charges admissibles remorqua‐ bles sont des valeurs maximales qui
dépendent du moteur et qui ne
doivent pas être dépassées. La
charge remorquable réelle est la
différence entre le poids total en
charge réel de la remorque et le poids
à la flèche réel avec la remorque
accrochée.
Les charges remorquables admissi‐ bles sont spécifiées dans les papiers du véhicule. En général, ces valeurs
sont valides pour des pentes jusqu'à
12 %.
La charge autorisée pour les remor‐
ques s'applique à la pente spécifiée
et au niveau de la mer. Comme la
puissance du moteur décroît quand
l'altitude augmente en raison de la
raréfaction de l'air, les performances
en montagne sont réduites ; le poids
total roulant autorisé est également
réduit de 10 % pour tous les

254Conduite et utilisation1 000 mètres d'altitude. Le poids total
roulant ne doit pas être réduit quand le véhicule roule sur des routes à
faible déclivité (moins de 8 %, par exemple des autoroutes).
Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est
mentionné sur la plaquette signaléti‐
que 3 312.
Charge verticale à l'attelage
La charge verticale à l'attelage est la
charge exercée par la remorque sur
la boule d'attelage. Elle peut varier en modifiant la répartition du poids lors
du chargement de la remorque.
La charge verticale à l'attelage maxi‐
male admissible (75 kg) est spécifiée
sur la plaquette signalétique du
dispositif d'attelage et dans les
papiers du véhicule.
Remarque
Moteurs D16DTH, D16DTJ,
D20DTH et D20DTJ : Selon l'équi‐
pement, la charge verticale à l'atte‐ lage admissible maximale peut être
de 75 kg ou 60 kg.Toujours essayer d'être proche de la
charge maximale, en particulier dans
le cas de lourdes remorques. La
charge verticale à l'attelage ne doit
jamais descendre sous 25 kg.
Charge sur l'essieu arrière Quand la remorque est accrochée et
que le véhicule tracteur est chargé au maximum, la charge admissible sur
l'essieu arrière (voir plaquette signa‐
létique ou papiers du véhicule) peut
être dépassée de 60 kg. Le poids total
autorisé en charge peut être
dépassé, de 60 kg. Si la charge
admissible sur l'essieu arrière est
dépassée, la vitesse maximale est de
100 km/h.
Dispositif d'attelageAvertissement
Quand le véhicule ne tracte pas de remorque, démonter la barre d'at‐
telage.
Mise en place de la barre
d'attelage
La barre de boule d'attelage est
rangée dans le compartiment de
rangement de la paroi latérale côté
droit.

Conduite et utilisation255Montage de la barre d'attelage
Désencliqueter et rabattre la prise
vers le bas. Enlever le bouchon de
l'ouverture de barre d'attelage et l'en‐ gager.
Contrôle du serrage de la barre
d'attelage
● La marque rouge du bouton rota‐
tif doit se trouver en face de la
marque verte de la barre d'atte‐
lage.
● Le jeu entre le bouton rotatif et la
barre d'attelage doit être d'envi‐
ron 6 mm.
● La clé doit être en position c.
Sinon, la barre d'attelage doit être
serrée avant d'être insérée :
● Déverrouiller la barre d'attelage en tournant la clé en position c.
● Sortir le bouton rotatif et tourner
à fond dans le sens horaire.
Insertion de la barre d'attelage

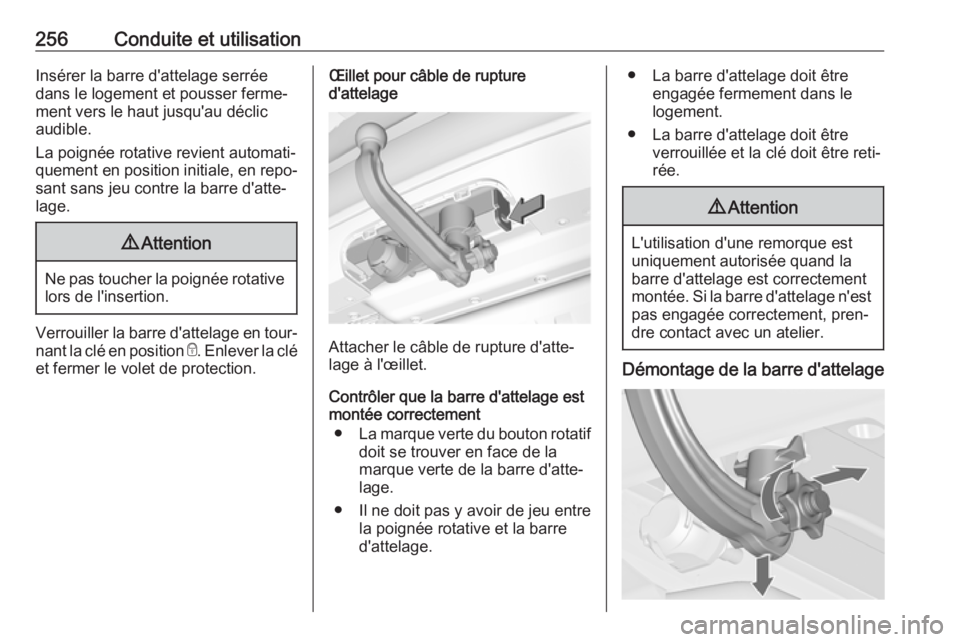

256Conduite et utilisationInsérer la barre d'attelage serrée
dans le logement et pousser ferme‐ ment vers le haut jusqu'au déclic
audible.
La poignée rotative revient automati‐ quement en position initiale, en repo‐
sant sans jeu contre la barre d'atte‐
lage.9 Attention
Ne pas toucher la poignée rotative
lors de l'insertion.
Verrouiller la barre d'attelage en tour‐
nant la clé en position e. Enlever la clé
et fermer le volet de protection.
Œillet pour câble de rupture
d'attelage
Attacher le câble de rupture d'atte‐
lage à l'œillet.
Contrôler que la barre d'attelage est
montée correctement
● La marque verte du bouton rotatif
doit se trouver en face de la
marque verte de la barre d'atte‐
lage.
● Il ne doit pas y avoir de jeu entre la poignée rotative et la barre
d'attelage.
● La barre d'attelage doit être engagée fermement dans le
logement.
● La barre d'attelage doit être verrouillée et la clé doit être reti‐
rée.9 Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage n'est
pas engagée correctement, pren‐
dre contact avec un atelier.
Démontage de la barre d'attelage

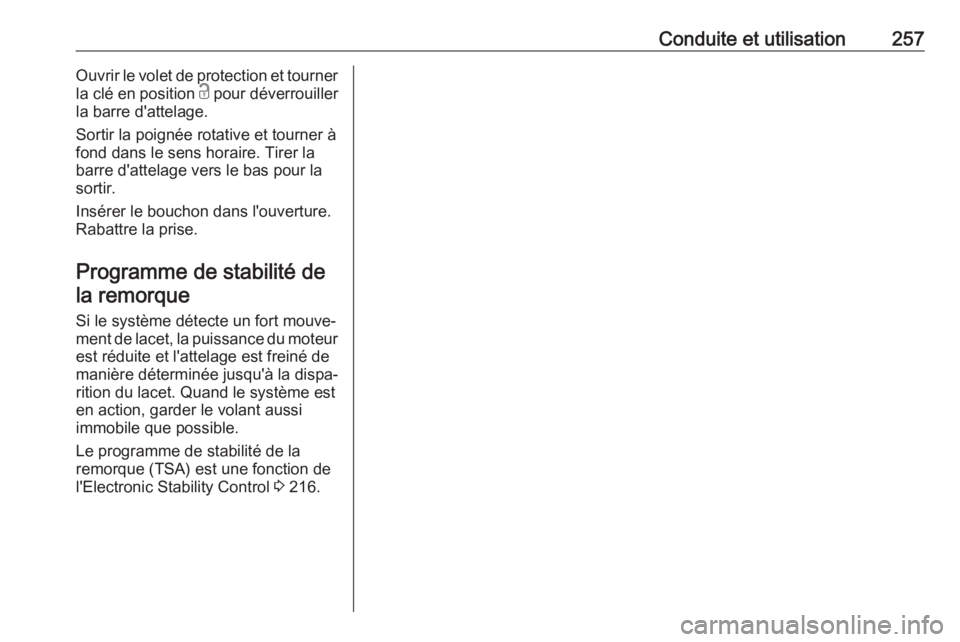

Conduite et utilisation257Ouvrir le volet de protection et tourner
la clé en position c pour déverrouiller
la barre d'attelage.
Sortir la poignée rotative et tourner à fond dans le sens horaire. Tirer la
barre d'attelage vers le bas pour la
sortir.
Insérer le bouchon dans l'ouverture.
Rabattre la prise.
Programme de stabilité de la remorque
Si le système détecte un fort mouve‐
ment de lacet, la puissance du moteur est réduite et l'attelage est freiné de
manière déterminée jusqu'à la dispa‐
rition du lacet. Quand le système est
en action, garder le volant aussi
immobile que possible.
Le programme de stabilité de la
remorque (TSA) est une fonction de
l'Electronic Stability Control 3 216.

258Soins du véhiculeSoins du véhiculeInformations générales..............259
Accessoires et modifications du véhicule .................................. 259
Stockage du véhicule ..............259
Reprise des véhicules hors d'usage ................................... 260
Contrôles du véhicule ................260
Exécution du travail .................260
Capot ....................................... 261
Huile moteur ............................ 261
Liquide de refroidissement du moteur .................................... 263
Liquide de direction assistée ...264
Liquide de lave-glace ..............264
Freins ...................................... 264
Liquide de frein ........................264
Batterie du véhicule .................265
Purge du système d'alimentation en gazole
(diesel) .................................... 266
Remplacement des balais d'essuie-glace ........................ 267
Remplacement des ampoules ...267
Phares halogènes ...................267
Phares à DEL .......................... 270Phares antibrouillard ...............270
Feux arrière ............................. 271
Feux de direction latéraux .......273
Éclairage de plaque d'immatriculation ....................274
Éclairage intérieur ...................274
Éclairage du tableau de bord ..275
Circuit électrique ........................275
Fusibles ................................... 275
Boîte à fusibles du compartiment moteur .............276
Boîte à fusibles du tableau de
bord ........................................ 279
Boîte à fusibles du coffre .........280
Outillage du véhicule .................282
Outillage .................................. 282
Jantes et pneus ......................... 282
Pneus d'hiver ........................... 282
Désignations des pneus ..........283
Pression des pneus .................283
Système de surveillance de la pression des pneus ................285
Profondeur de sculptures ........288
Changement de taille de pneus et de jantes ............................. 289
Enjoliveurs ............................... 289
Chaînes à neige ......................290
Kit de réparation des pneus ....290Changement d'une roue ..........293
Roue de secours .....................294
Démarrage par câbles auxiliai‐
res .............................................. 300
Remorquage .............................. 302
Remorquage du véhicule ........302
Remorquage d'un autre véhicule .................................. 303
Soins extérieurs et intérieurs .....304
Entretien extérieur ...................304
Entretien intérieur ....................307
