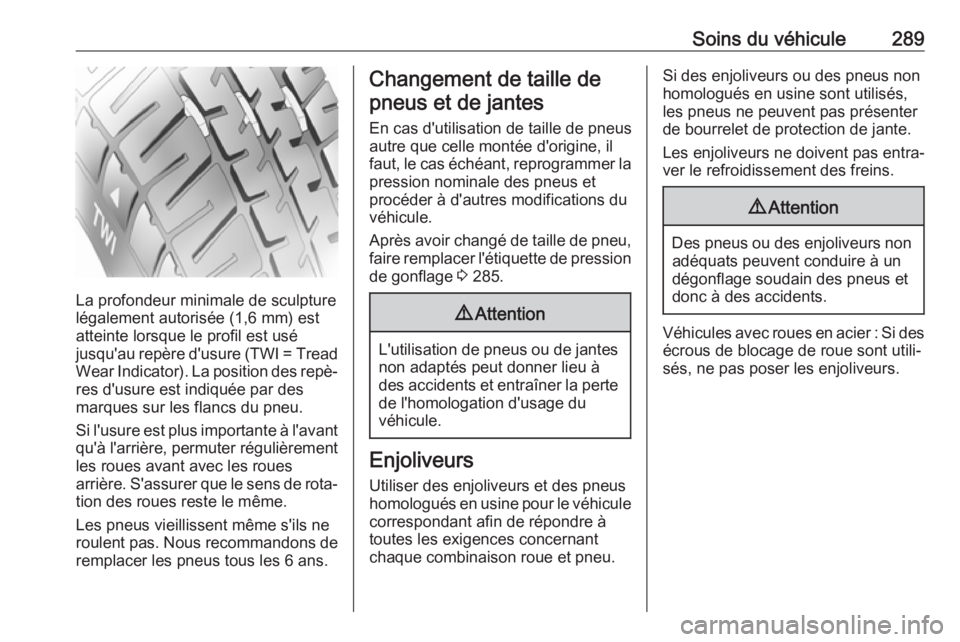

Soins du véhicule289
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est
atteinte lorsque le profil est usé
jusqu'au repère d'usure (TWI = Tread
Wear Indicator). La position des repè‐ res d'usure est indiquée par des
marques sur les flancs du pneu.
Si l'usure est plus importante à l'avant
qu'à l'arrière, permuter régulièrement
les roues avant avec les roues
arrière. S'assurer que le sens de rota‐ tion des roues reste le même.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille de
pneus et de jantes
En cas d'utilisation de taille de pneus
autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer la pression nominale des pneus et
procéder à d'autres modifications du
véhicule.
Après avoir changé de taille de pneu,
faire remplacer l'étiquette de pression
de gonflage 3 285.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation d'usage du
véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à
toutes les exigences concernant
chaque combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Véhicules avec roues en acier : Si des écrous de blocage de roue sont utili‐
sés, ne pas poser les enjoliveurs.

290Soins du véhiculeChaînes à neige
Les chaînes à neige ne sont autori‐
sées que sur les roues avant.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs
intérieurs des pneus de plus de
10 mm, fermoir de chaîne compris.
9 Attention
Un pneu endommagé est un pneu
qui peut éclater.
Les chaînes à neige ne sont autori‐
sées que sur les pneus de taille
215/60 R16 et 225/50 R17.
L'utilisation de chaînes à neige sur la
roue de dépannage n'est pas autori‐
sée.
Kit de réparation des pneus
De petits dégâts sur la bande de
roulement du pneu peuvent être répa‐
rés avec le kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.
Les dégâts au pneu d'une taille supé‐
rieure à 4 mm ou se situant dans le
flanc du pneu ne peuvent pas être réparés à l'aide du kit de réparation
des pneus.9 Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une
longue période.
Cela risque d'affecter la direction et la manœuvrabilité.
En cas de crevaison de pneu :
Serrer le frein de stationnement,
engager la 1ère, la marche arrière ou
placer le levier sélecteur sur P.
Le kit de réparation des pneus se
trouve sur le côté gauche du coffre,
derrière un cache.
1. Sortir le kit de réparation des pneus de son espace de range‐
ment.
2. Enlever le compresseur.

Soins du véhicule291
3.Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
4. Visser le flexible d'air du compres‐
seur sur le raccord sur la bouteille de produit d'étanchéité.
5. Placer la bouteille de produit d'étanchéité dans le support sur lecompresseur.
Placer le compresseur près du
pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.
6. Dévisser le capuchon de valve de
la roue défectueuse.
7. Visser le flexible de remplissage sur la valve de pneu.
8. Le commutateur du compresseur doit être placé sur J.
9. Brancher la fiche du compresseur
sur la prise pour accessoires ou
sur la prise d'allume-cigares.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.
10. Placer le commutateur à bascule du compresseur sur I. Le pneu est
rempli de produit d'étanchéité.
11. Le manomètre du compresseur indique brièvement une pression
jusqu'à six bars pendant que la
bouteille de produit d'étanchéité
se vide (environ 30 secondes).
Ensuite, la pression commence à
chuter.

292Soins du véhicule12. Le produit d'étanchéité a étécomplètement pompé dans le
pneu. Puis, le pneu est gonflé à
l'air.
13. La pression de gonflage prescrite devrait être atteinte dans les10 min. Pression des pneus
3 322. Quand la pression
correcte est atteinte, éteindre le
compresseur.
Si la pression de pneu prescrite
n'est pas atteinte dans les
10 min, démonter le kit de répara‐
tion de pneus. Avancer ou reculer le véhicule d'un tour de roue.
Brancher à nouveau le kit de répa‐ ration des pneus et poursuivre la
procédure de remplissage
pendant 10 min . Si la pression de
gonflage prescrite n'est toujours
pas atteinte, cela signifie que le
pneu est trop fortement endom‐ magé. Prendre contact avec un
atelier.
Évacuer la pression excédentaire
à l'aide du bouton situé au-dessus du manomètre.
Selon la version, le bouton peut se
trouver sur le flexible d'air.
Ne pas faire fonctionner le
compresseur pendant plus de
10 min.
14. Détacher le kit de réparation des pneus. Pousser le loquet pour
enlever la bouteille de produit
d'étanchéité de son support.
Visser le flexible de gonflage de
pneu à l'orifice libre de la bouteille de produit d'étanchéité. Ceci
empêche que le produit d'étan‐
chéité ne s'échappe pas. Ranger
le kit de réparation des pneus
dans le coffre.
15. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
16. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
17. Reprendre la route sans délai afin
que le produit d'étanchéité se
répartisse uniformément dans le
pneu. Après un trajet d'environ
10 km (mais pas plus de 10 min),
s'arrêter et contrôler la pression
des pneus. À cet effet, visser

Soins du véhicule293directement le flexible d'air sur la
valve du pneu et le compresseur.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est
descendue au-dessous de
1,3 bar, il ne faut plus utiliser le
véhicule. Prendre contact avec un
atelier.
18. Ranger le kit de réparation des pneus dans le coffre.
Remarque
Les caractéristiques de conduite du pneu réparé sont fortement dégra‐
dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter pendant au moins 30 min.
La soupape de sécurité intégrée s'ouvre à une pression de 7 bars.
Être attentif à la date d'expiration du
kit. Au-delà de cette date, sa capa‐
cité d'étanchéité n'est plus garantie.
Tenir compte des consignes de
stockage mentionnées sur la
bouteille du produit d'étanchéité.
Remplacer la bouteille de produit
d'étanchéité qui a été utilisée. Mettre la bouteille au rebut conformément
aux prescriptions légales.
Le compresseur et le produit d'étan‐
chéité peuvent être utilisés jusqu'à
environ -30 °C.
Les adaptateurs éventuellement fournis peuvent être utilisés pour
pomper d'autres éléments, par ex.
des vallons de football, matelas
pneumatiques, des canots pneuma‐tiques. Ils peuvent être situés sur le
dessous du compresseur. Pour les
enlever, les visser sur le flexible d'air
du compresseur et les sortir.
Changement d'une roue Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Serrer le frein de stationnement, engager la 1ère, la marche
arrière ou placer le levier sélec‐
teur sur P.
● Si le sol n'est pas ferme, placer une planche solide d'une épais‐
seur maximale de 1 cm sous le
cric.
● Sortir les objets lourds du véhicule avant de le monter sur
cric.
● Aucune personne ni aucun animal ne doivent se trouver à
l'intérieur du véhicule soulevé par
un cric.

294Soins du véhicule● Ne pas se glisser sous unvéhicule soulevé par un cric.
● Ne pas démarrer un véhicule soulevé par un cric.
● Nettoyer les écrous de roue et le filet avec un chiffon propre avant
de poser la roue.9 Attention
Ne pas graisser la vis de roue,
l'écrou de roue ou le cône d'écrou
de roue.
Positions de mise sur cric
Les positions de mise sur cric affi‐
chées concernent l'utilisation de bras
de levage et de crics accessoires utili‐
sés pour remplacer les pneus d'hiver/ été.
Position du bras arrière du pont
élévateur centrée sous le creux du
seuil.
Position du bras avant du pont éléva‐ teur au niveau du soubassement.
Roue de secours La roue de secours peut être qualifiée
de roue de dépannage en raison de
sa taille par rapport aux autres roues
du véhicule et selon les réglementa‐
tions nationales. Dans ce cas, une
vitesse maximale autorisée s'appli‐
que, même si aucune étiquette ne l'in‐ dique sur la roue de secours.
Ne monter qu'une seule roue de
dépannage temporaire. Ne pas rouler
à plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser
pendant une période prolongée.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.

Soins du véhicule295La roue de secours se trouve dans
une niche sous le plancher du
véhicule.
1. Ouvrir le compartiment de range‐ ment dans le coffre 3 282.
2. Retirer les deux chapeaux qui recouvrent les boulons hexago‐
naux.
3. Poser la clé de roue sur un boulon
hexagonal et la tourner dans le
sens anti-horaire jusqu'à ce
qu'une certaine résistance soit
ressentie.
4. Procéder de la même manière avec l'autre boulon hexagonal.
5. Lever le support de roue desecours et ouvrir les deux verrous
à crochet.
6. Abaisser le support de roue de secours.
7. Décrocher le câble de sécurité.
8. Baisser complètement le supportet retirer la roue de secours.
9. Changer la roue. La roue endommagée doit être
fixée dans le coffre, voir ci-
dessous.
10. Soulever le support de la roue de secours vide et accrocher le câble
de sécurité.
11. Lever davantage le support de roue de secours et engager les
deux verrous. Les côtés ouverts
des verrous doivent être dirigés
dans le sens du déplacement.

296Soins du véhicule12. Fermer le support de roue desecours vide en tournant les deuxboulons à tête hexagonale dans le
sens horaire à l'aide de la clé de
roue.
13. Poser les chapeaux sur les deux boulons hexagonaux.
14. Ranger la clé à roue et le cric dans
le rangement, sur l'avant du
hayon.
15. Fermer le couvercle du comparti‐ ment de rangement.
Lors du rangement de la roue de
secours dans le support de roue de
secours, il est à noter que la roue est
positionnée avec la valve de pneu au-
dessus du renfoncement du support
de roue.Placer la roue de secours
Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Si nécessaire, placer une cale sous la roue diagonalement
opposée à la roue à changer.
● Serrer le frein de stationnement, engager la 1ère, la marche
arrière ou placer le levier sélec‐
teur sur P.
● Enlever la roue de secours 3 294.
● Ne jamais changer simultané‐ ment plusieurs roues.
● N'utiliser le cric que pour rempla‐
cer les pneus crevés, pas pour
monter des pneus d'hiver ou
d'été au changement de saison.
● Le cric ne nécessite aucune maintenance.● Si le sol n'est pas ferme, placer une planche solide d'une épais‐
seur maximale de 1 cm sous le cric.
● Sortir les objets lourds du véhicule avant de le monter sur
cric.
● Aucune personne ni aucun animal ne doivent se trouver à
l'intérieur du véhicule soulevé par un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.
● Ne pas démarrer un véhicule soulevé par un cric.
● Nettoyer les écrous de roue et le filet avec un chiffon propre avant
de poser la roue.9 Attention
Ne pas graisser la vis de roue,
l'écrou de roue ou le cône d'écrou de roue.

Soins du véhicule2979Attention
Veiller à toujours utiliser les vis de
fixation de roue adéquates lors
des changements de roues. Lors
du montage de la roue de secours, les vis pour jantes en alliage
peuvent également être utilisées.
1. Dégager et retirer les capuchons des vis de roue à l'aide d'un tour‐nevis.
Roues en acier avec enjoliveur :
Sortir l'enjoliveur.
Roues en alliage léger : Dégager
et retirer les capuchons des vis de roue à l'aide d'un tournevis. Afin
de protéger la jante, placer un
chiffon entre le tournevis et la
roue.
2. Déplier la clé de roue et la placer de sorte qu'elle soit bien position‐
née et dévisser chaque écrou de roue d'un demi-tour.
Il se peut que les roues soient
protégées par des écrous de
blocage. Pour desserrer ces
écrous spécifiques, commencer
par placer l'adaptateur sur la tête de l'écrou avant de poser la clé de roue. L'adaptateur se trouve dans
la boîte à gants.3. Certaines variantes peuvent avoir
le point de levage par cric du
véhicule recouvert. Éloigner le
couvercle sur le côté.

298Soins du véhicule4. Vérifier que le cric est bien posi‐tionné sous le point de levage
adéquat.
5. Régler le cric à la hauteur requise.
Le positionner directement sous
le point de levage de manière telle
qu'il ne glisse pas.
Attacher la clé de roue, aligner correctement le cric et tourner la
clé de roue jusqu'à ce que la roue ait quitté le sol.
6. Dévisser les écrous de roue.
7. Changer la roue. Roue de secours 3 294
8. Visser les écrous de roue.
9. Abaisser le véhicule et retirer le cric.
10. Poser la clé de roue en s'assurant
qu'elle est bien logée sur la tête de
vis et serrer chaque écrou en
quinconce. Le couple de serrage
est de 140 Nm.
11. Aligner le trou de valve de l'enjo‐ liveur avec la valve de pneu avantde l'installer.
Placer les capuchons des écrous
de roue.
12. Poser le couvercle du point de levage par cric.
13. Ranger la roue remplacée 3 294,
l'outillage du véhicule 3 282 et
l'adaptateur des écrous de
blocage des roues 3 64.
14. Vérifier la pression de gonflage du
pneu et le couple de serrage des
écrous de roue dès que possible.
Rangement d'une roue de plein
format endommagée dans le
coffre
Le support de roue de secours n'est
pas conçu pour une autre taille de
roue que celle de la roue de secours.
Une roue endommagée plus large
que la roue de secours doit être
rangée dans le coffre et fixée par une
sangle. Outillage de bord 3 282.
Les sièges de la troisième rangée doivent être rabattus 3 68.
