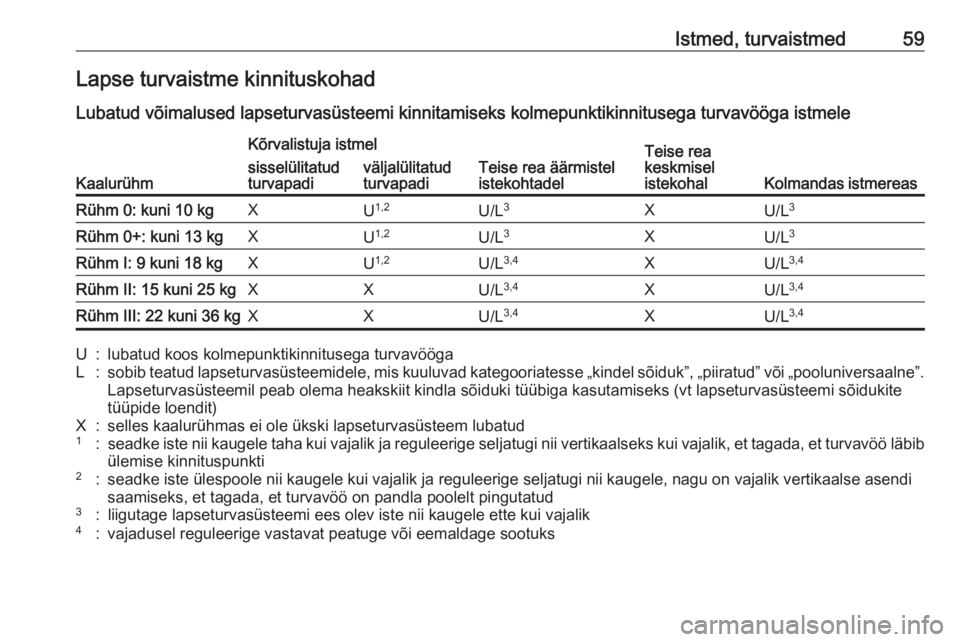

Istmed, turvaistmed59Lapse turvaistme kinnituskohadLubatud võimalused lapseturvasüsteemi kinnitamiseks kolmepunktikinnitusega turvavööga istmele
Kaalurühm
Kõrvalistuja istmel
Teise rea äärmistel
istekohtadelTeise rea
keskmisel
istekohal
Kolmandas istmereas
sisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kgXU 1,2U/L 3XU/L 3Rühm 0+: kuni 13 kgXU1,2U/L 3XU/L 3Rühm I: 9 kuni 18 kgXU1,2U/L 3,4XU/L3,4Rühm II: 15 kuni 25 kgXXU/L 3,4XU/L3,4Rühm III: 22 kuni 36 kgXXU/L 3,4XU/L3,4U:lubatud koos kolmepunktikinnitusega turvavöögaL:sobib teatud lapseturvasüsteemidele, mis kuuluvad kategooriatesse „kindel sõiduk”, „piiratud” või „pooluniversaalne”.
Lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi sõidukite
tüüpide loendit)X:selles kaalurühmas ei ole ükski lapseturvasüsteem lubatud1:seadke iste nii kaugele taha kui vajalik ja reguleerige seljatugi nii vertikaalseks kui vajalik, et tagada, et turvavöö läbib
ülemise kinnituspunkti2:seadke iste ülespoole nii kaugele kui vajalik ja reguleerige seljatugi nii kaugele, nagu on vajalik vertikaalse asendi
saamiseks, et tagada, et turvavöö on pandla poolelt pingutatud3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:vajadusel reguleerige vastavat peatuge või eemaldage sootuks

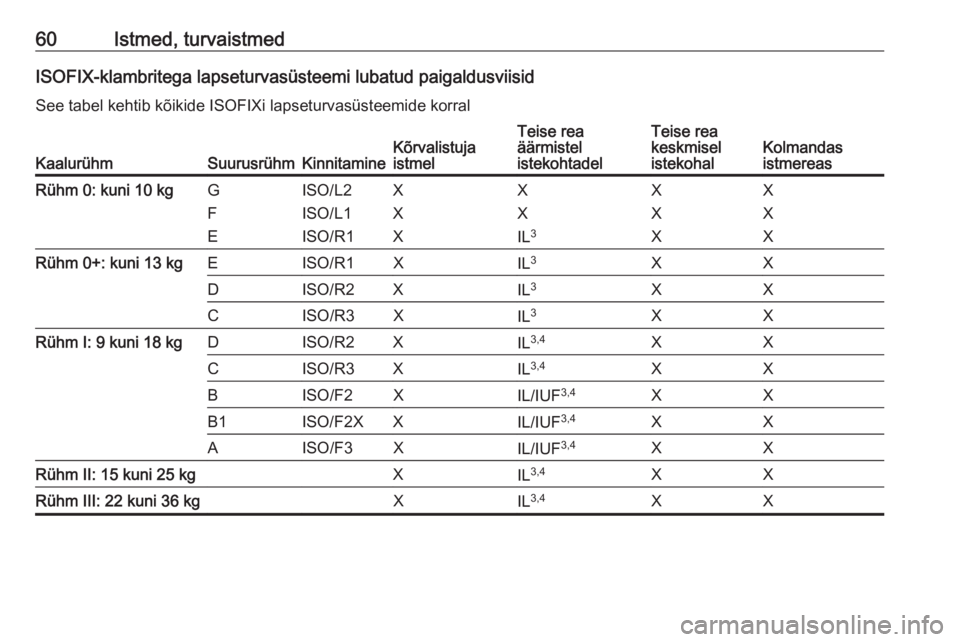

60Istmed, turvaistmedISOFIX-klambritega lapseturvasüsteemi lubatud paigaldusviisidSee tabel kehtib kõikide ISOFIXi lapseturvasüsteemide korral
KaalurühmSuurusrühmKinnitamineKõrvalistuja
istmelTeise rea
äärmistel
istekohtadelTeise rea
keskmisel
istekohalKolmandas
istmereasRühm 0: kuni 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XRühm 0+: kuni 13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXRühm I: 9 kuni 18 kgDISO/R2XIL3,4XXCISO/R3XIL3,4XXBISO/F2XIL/IUF 3,4XXB1ISO/F2XXIL/IUF 3,4XXAISO/F3XIL/IUF3,4XXRühm II: 15 kuni 25 kgXIL3,4XXRühm III: 22 kuni 36 kgXIL3,4XX

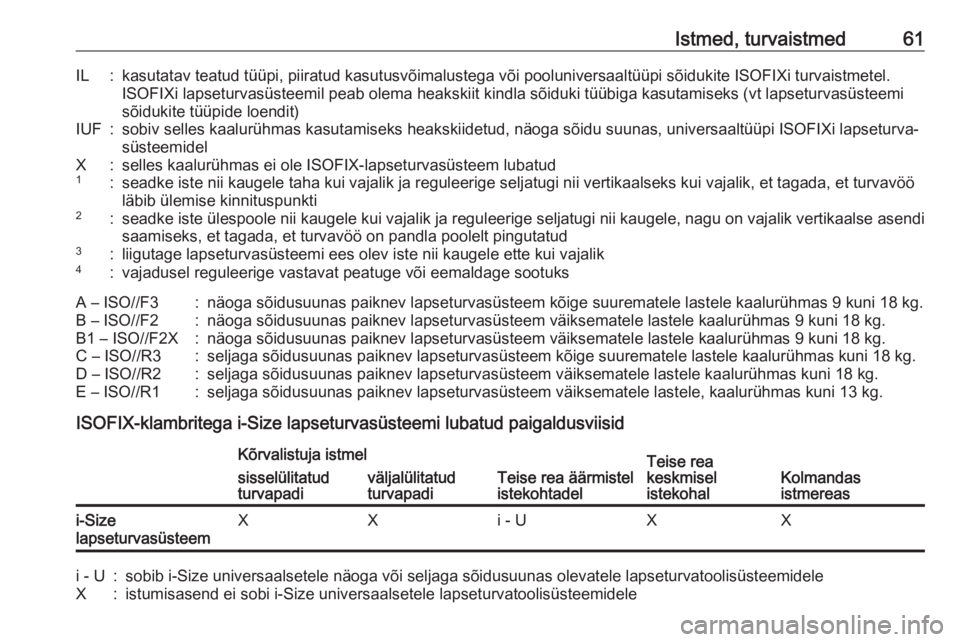

Istmed, turvaistmed61IL:kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIXi turvaistmetel.ISOFIXi lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi
sõidukite tüüpide loendit)IUF:sobiv selles kaalurühmas kasutamiseks heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIXi lapseturva‐ süsteemidelX:selles kaalurühmas ei ole ISOFIX-lapseturvasüsteem lubatud1:seadke iste nii kaugele taha kui vajalik ja reguleerige seljatugi nii vertikaalseks kui vajalik, et tagada, et turvavööläbib ülemise kinnituspunkti2:seadke iste ülespoole nii kaugele kui vajalik ja reguleerige seljatugi nii kaugele, nagu on vajalik vertikaalse asendi saamiseks, et tagada, et turvavöö on pandla poolelt pingutatud3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:vajadusel reguleerige vastavat peatuge või eemaldage sootuksA – ISO//F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kg.B – ISO//F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.B1 – ISO//F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.C – ISO//R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kg.D – ISO//R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kg.E – ISO//R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas kuni 13 kg.
ISOFIX-klambritega i-Size lapseturvasüsteemi lubatud paigaldusviisid
Kõrvalistuja istmel
Teise rea äärmistel
istekohtadelTeise rea
keskmisel
istekohalKolmandas
istmereas
sisselülitatud
turvapadiväljalülitatud
turvapadii-Size
lapseturvasüsteemXXi - UXXi - U:sobib i-Size universaalsetele näoga või seljaga sõidusuunas olevatele lapseturvatoolisüsteemideleX:istumisasend ei sobi i-Size universaalsetele lapseturvatoolisüsteemidele

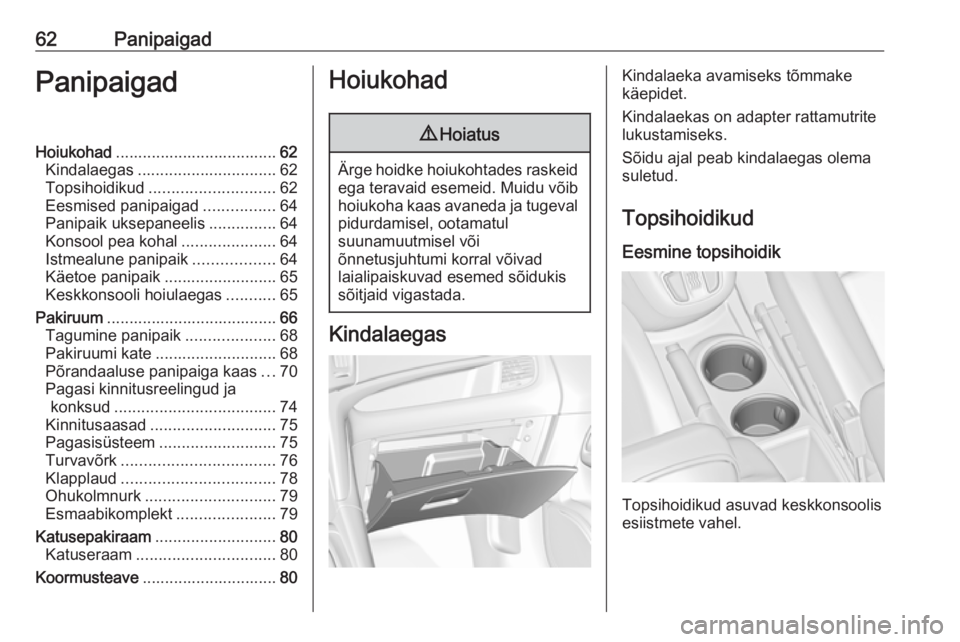

62PanipaigadPanipaigadHoiukohad.................................... 62
Kindalaegas ............................... 62
Topsihoidikud ............................ 62
Eesmised panipaigad ................64
Panipaik uksepaneelis ...............64
Konsool pea kohal .....................64
Istmealune panipaik ..................64
Käetoe panipaik .........................65
Keskkonsooli hoiulaegas ...........65
Pakiruum ...................................... 66
Tagumine panipaik ....................68
Pakiruumi kate ........................... 68
Põrandaaluse panipaiga kaas ...70
Pagasi kinnitusreelingud ja konksud .................................... 74
Kinnitusaasad ............................ 75
Pagasisüsteem .......................... 75
Turvavõrk .................................. 76
Klapplaud .................................. 78
Ohukolmnurk ............................. 79
Esmaabikomplekt ......................79
Katusepakiraam ........................... 80
Katuseraam ............................... 80
Koormusteave .............................. 80Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaeka avamiseks tõmmake
käepidet.
Kindalaekas on adapter rattamutrite
lukustamiseks.
Sõidu ajal peab kindalaegas olema
suletud.
Topsihoidikud Eesmine topsihoidik
Topsihoidikud asuvad keskkonsoolis
esiistmete vahel.

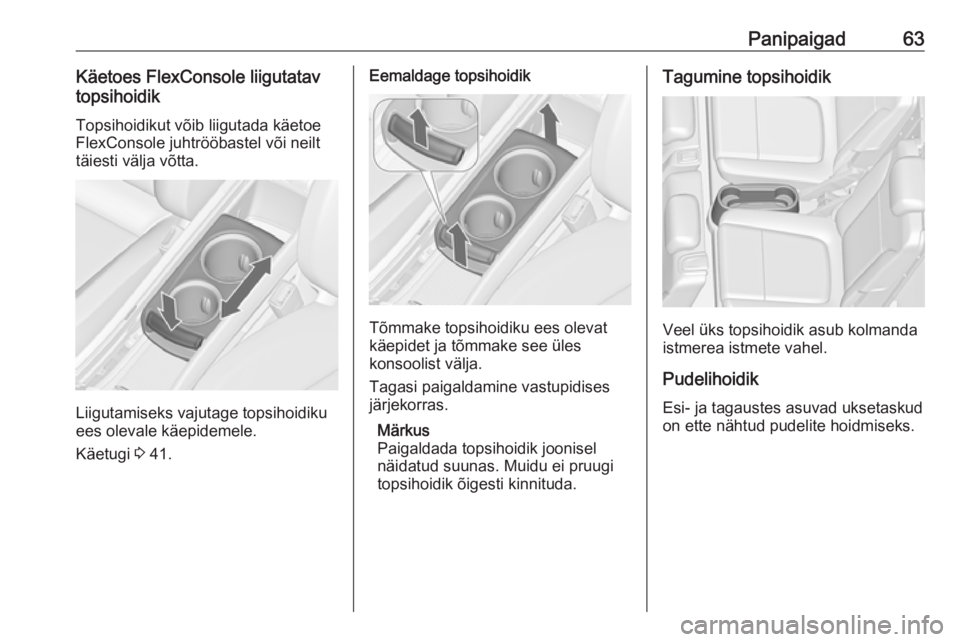

Panipaigad63Käetoes FlexConsole liigutatav
topsihoidik
Topsihoidikut võib liigutada käetoe
FlexConsole juhtrööbastel või neilt
täiesti välja võtta.
Liigutamiseks vajutage topsihoidiku
ees olevale käepidemele.
Käetugi 3 41.
Eemaldage topsihoidik
Tõmmake topsihoidiku ees olevat
käepidet ja tõmmake see üles
konsoolist välja.
Tagasi paigaldamine vastupidises
järjekorras.
Märkus
Paigaldada topsihoidik joonisel
näidatud suunas. Muidu ei pruugi topsihoidik õigesti kinnituda.
Tagumine topsihoidik
Veel üks topsihoidik asub kolmanda
istmerea istmete vahel.
Pudelihoidik
Esi- ja tagaustes asuvad uksetaskud
on ette nähtud pudelite hoidmiseks.

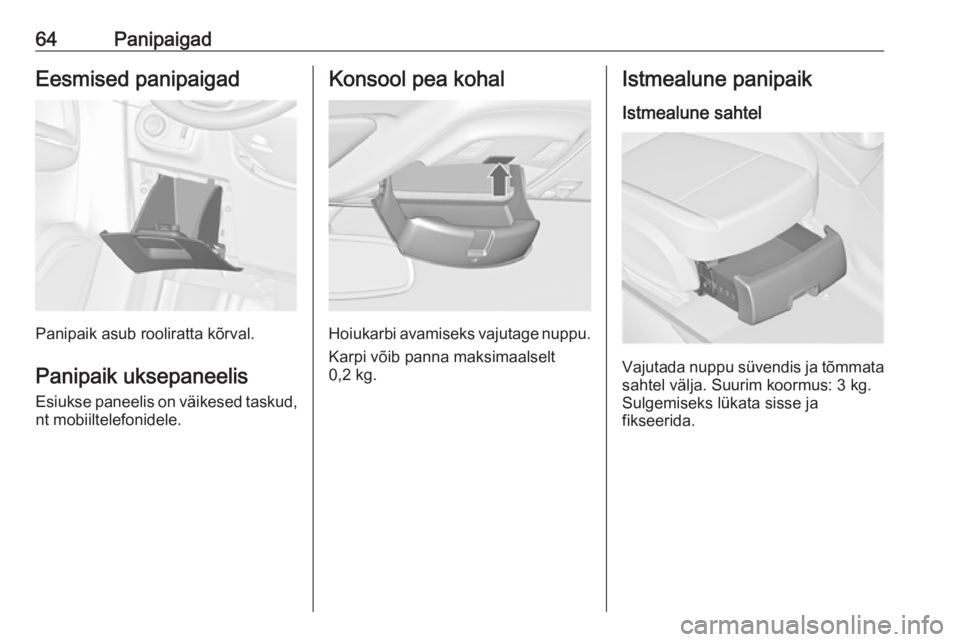

64PanipaigadEesmised panipaigad
Panipaik asub rooliratta kõrval.Panipaik uksepaneelis Esiukse paneelis on väikesed taskud,
nt mobiiltelefonidele.
Konsool pea kohal
Hoiukarbi avamiseks vajutage nuppu.
Karpi võib panna maksimaalselt
0,2 kg.
Istmealune panipaik
Istmealune sahtel
Vajutada nuppu süvendis ja tõmmata
sahtel välja. Suurim koormus: 3 kg.
Sulgemiseks lükata sisse ja
fikseerida.

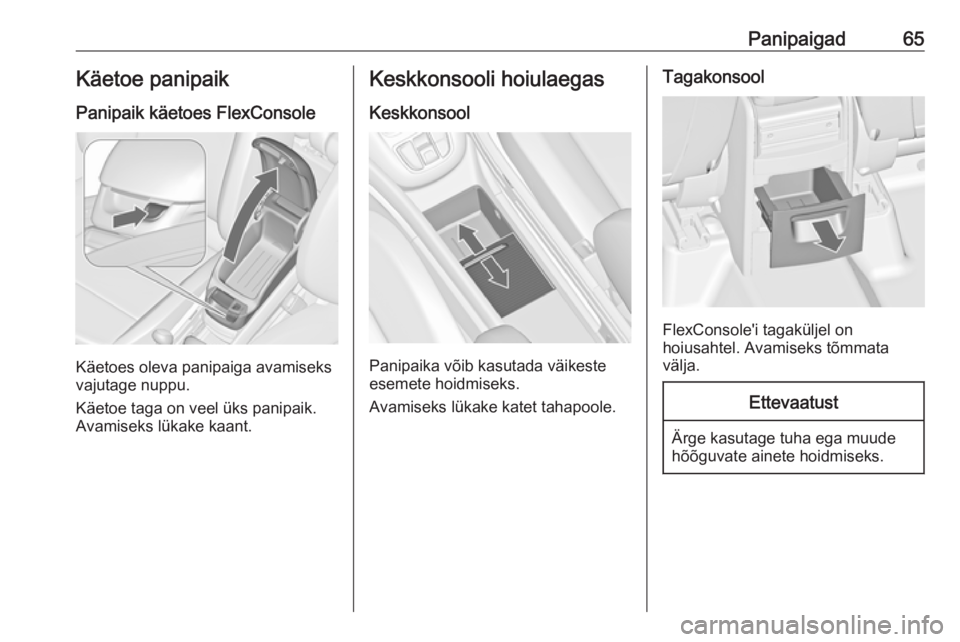

Panipaigad65Käetoe panipaikPanipaik käetoes FlexConsole
Käetoes oleva panipaiga avamiseks
vajutage nuppu.
Käetoe taga on veel üks panipaik.
Avamiseks lükake kaant.
Keskkonsooli hoiulaegas
Keskkonsool
Panipaika võib kasutada väikeste
esemete hoidmiseks.
Avamiseks lükake katet tahapoole.
Tagakonsool
FlexConsole'i tagaküljel on
hoiusahtel. Avamiseks tõmmata
välja.
Ettevaatust
Ärge kasutage tuha ega muude
hõõguvate ainete hoidmiseks.

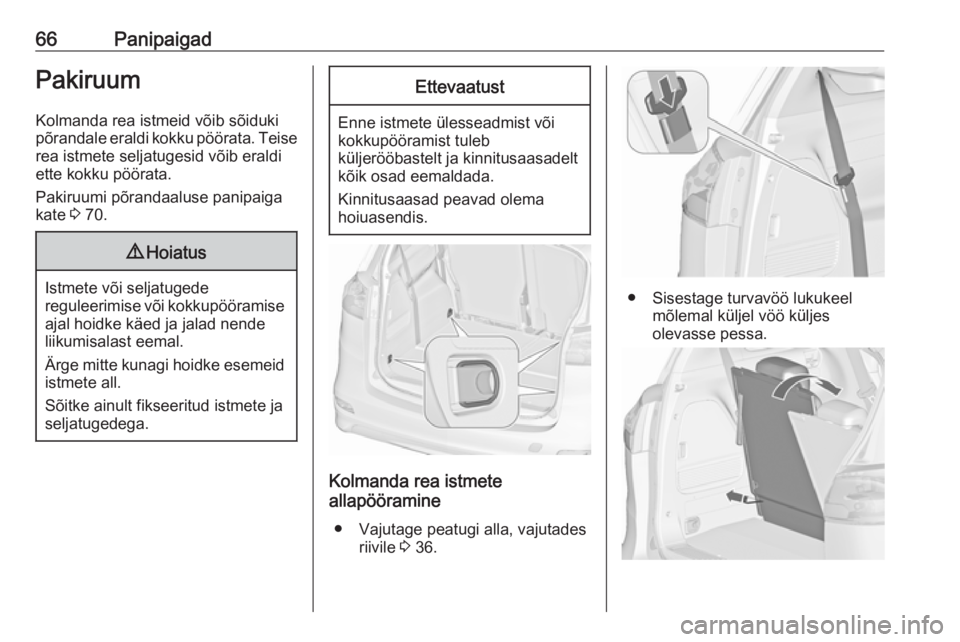

66PanipaigadPakiruumKolmanda rea istmeid võib sõiduki
põrandale eraldi kokku pöörata. Teise rea istmete seljatugesid võib eraldi
ette kokku pöörata.
Pakiruumi põrandaaluse panipaiga
kate 3 70.9 Hoiatus
Istmete või seljatugede
reguleerimise või kokkupööramise
ajal hoidke käed ja jalad nende
liikumisalast eemal.
Ärge mitte kunagi hoidke esemeid istmete all.
Sõitke ainult fikseeritud istmete ja
seljatugedega.
Ettevaatust
Enne istmete ülesseadmist või
kokkupööramist tuleb
küljerööbastelt ja kinnitusaasadelt kõik osad eemaldada.
Kinnitusaasad peavad olema
hoiuasendis.
Kolmanda rea istmete
allapööramine
● Vajutage peatugi alla, vajutades riivile 3 36.
● Sisestage turvavöö lukukeel
mõlemal küljel vöö küljes
olevasse pessa.

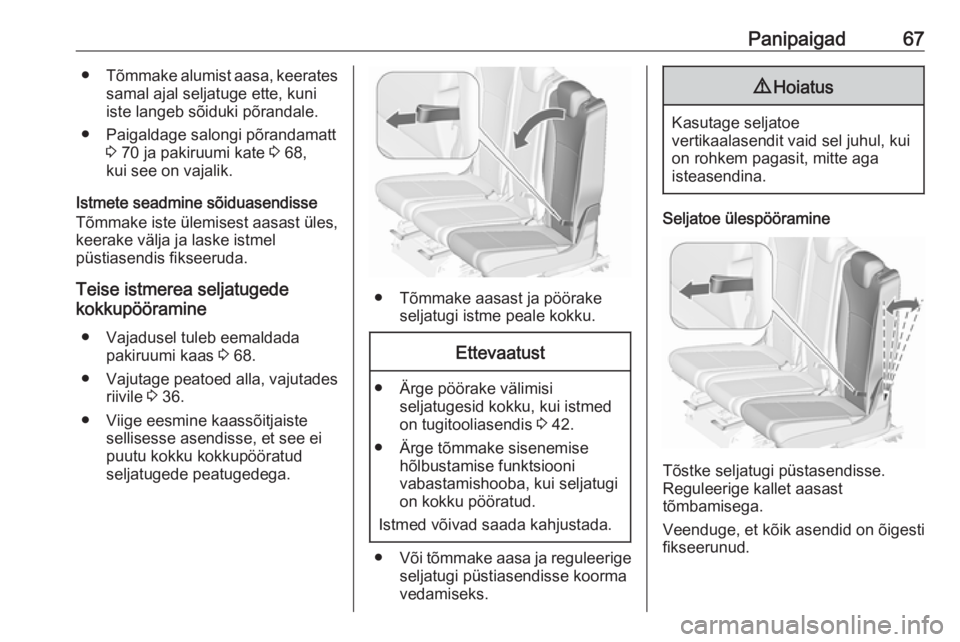

Panipaigad67●Tõmmake alumist aasa, keerates
samal ajal seljatuge ette, kuni
iste langeb sõiduki põrandale.
● Paigaldage salongi põrandamatt 3 70 ja pakiruumi kate 3 68,
kui see on vajalik.
Istmete seadmine sõiduasendisse
Tõmmake iste ülemisest aasast üles, keerake välja ja laske istmel
püstiasendis fikseeruda.
Teise istmerea seljatugede
kokkupööramine
● Vajadusel tuleb eemaldada pakiruumi kaas 3 68.
● Vajutage peatoed alla, vajutades
riivile 3 36.
● Viige eesmine kaassõitjaiste sellisesse asendisse, et see ei
puutu kokku kokkupööratud
seljatugede peatugedega.
● Tõmmake aasast ja pöörake seljatugi istme peale kokku.
Ettevaatust
● Ärge pöörake välimisiseljatugesid kokku, kui istmed
on tugitooliasendis 3 42.
● Ärge tõmmake sisenemise hõlbustamise funktsiooni
vabastamishooba, kui seljatugi on kokku pööratud.
Istmed võivad saada kahjustada.
● Või tõmmake aasa ja reguleerige
seljatugi püstiasendisse koorma
vedamiseks.
9 Hoiatus
Kasutage seljatoe
vertikaalasendit vaid sel juhul, kui
on rohkem pagasit, mitte aga
isteasendina.
Seljatoe ülespööramine
Tõstke seljatugi püstasendisse.
Reguleerige kallet aasast
tõmbamisega.
Veenduge, et kõik asendid on õigesti
fikseerunud.

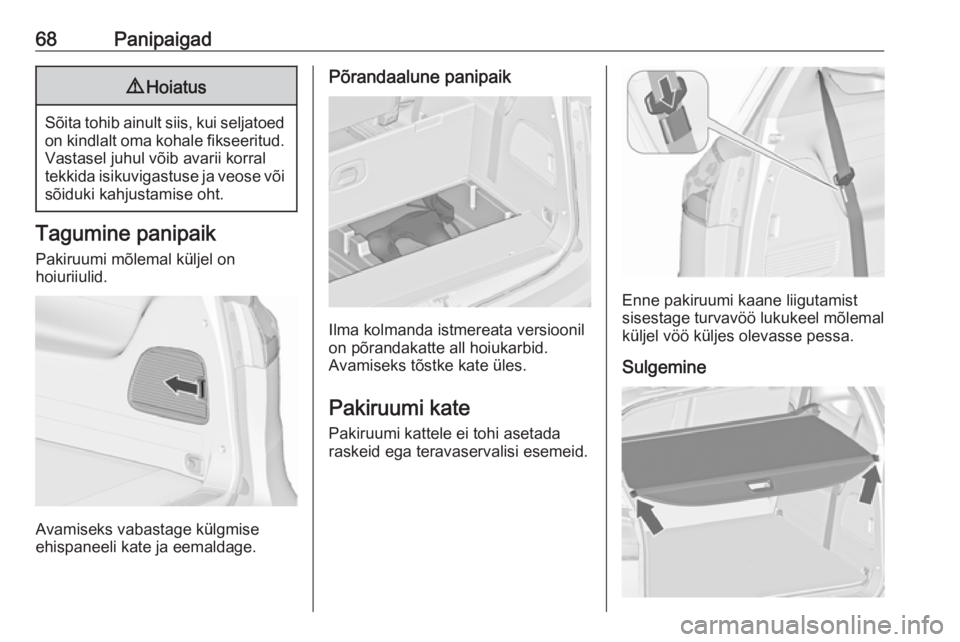

68Panipaigad9Hoiatus
Sõita tohib ainult siis, kui seljatoed
on kindlalt oma kohale fikseeritud.Vastasel juhul võib avarii korral
tekkida isikuvigastuse ja veose või sõiduki kahjustamise oht.
Tagumine panipaik
Pakiruumi mõlemal küljel on
hoiuriiulid.
Avamiseks vabastage külgmise
ehispaneeli kate ja eemaldage.
Põrandaalune panipaik
Ilma kolmanda istmereata versioonil
on põrandakatte all hoiukarbid.
Avamiseks tõstke kate üles.
Pakiruumi kate Pakiruumi kattele ei tohi asetada
raskeid ega teravaservalisi esemeid.
Enne pakiruumi kaane liigutamist
sisestage turvavöö lukukeel mõlemal
küljel vöö küljes olevasse pessa.
Sulgemine
