Page 71 of 375
Сиденья, системы защиты69Допустимые варианты крепления детских удерживающих устройств с системой i-Size с помощью
кронштейнов ISOFIXНа переднем пассажирском сидении
На крайних
сиденьях
второго рядаНа среднем
сидении
второго рядаНа сиденьях
третьего ряда
подушка
безопасности
включенаподушка
безопасности
отключенаДетские удерживающие
устройства с системой i-
SizeXXi - UXXi - U:допускается при использовании устанавливаемого лицом по ходу или против движения детского удержи‐
вающего устройства i-Size универсального типаX:детские удерживающие устройства i-Size универсального типа не могут устанавливаться на это сиденье
Page 72 of 375
70Места для храненияМеста дляхраненияВещевые ящики .........................70
Места для хранения ................70
Перчаточный ящик ..................70
Подстаканники ......................... 71
Передний ящик для хранения вещей ...................................... 72
Вещевой ящик панели двери ..72
Верхняя консоль ......................72
Вещевой ящик под сиденьем ................................. 73
Вещевое отделение в подлокотнике .......................... 73
Отсек хранения вещей в центральной консоли .............73
Багажное отделение ..................74
Задний ящик для хранения вещей ...................................... 76
Крышка багажного отделения ................................ 77
Крышка заднего напольного отсека ...................................... 79
Направляющие и крюки для груза ........................................ 84
Крепежные проушины .............84Система управления грузом ...84
Багажная сетка ........................86
Складывающийся лоток ..........88
Знак аварийной остановки ......88
Дорожная аптечка .................... 88
Багажник, устанавливаемый
на крыше ..................................... 89
Багажник на крыше ..................89
Сведения о разрешенных на‐
грузках ......................................... 90Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для
хранения может открыться, и
выпавшие предметы могут
травмировать находящихся в
автомобиле людей.
Перчаточный ящик
Page 73 of 375
Места для хранения71Чтобы открыть перчаточный ящик
потяните за ручку.
В вещевом отделении предусмот‐
рено место для хранения головки
ключа для колесных гаек-секреток.
Во время движения перчаточный
ящик должен быть закрыт.
Подстаканники
Передний подстаканник
Подстаканники расположены в
центральной консоли между
передними сиденьями.
Сдвижной подстаканник в
подлокотнике FlexConsole
Подстаканник можно перемещать
по расположенным в подлокот‐ нике FlexConsole направляющим
или снять совсем.
Нажмите на ручку в передней части подстаканника, чтобы сместить
его.
Подлокотник 3 44.
Снятие подстаканника
Потяните за ручку в передней
части подстаканника и снимите его
с консоли, потянув вверх.
Установка осуществляется в
обратном порядке.
Примечание
Установите подстаканник в
направлении, показанном на
иллюстрации. В противном
случае подстаканник может не
зафиксироваться должным
образом.
Page 74 of 375
72Места для храненияЗадний подстаканник
Еще один подстаканник располо‐
жен между сиденьями третьего
ряда.
Держатели для бутылок В карманах на передних и задних
дверях имеются специальные
отделения для бутылок.
Передний ящик для
хранения вещей
Отсек для хранения вещей нахо‐
дится рядом рулевым колесом.
Вещевой ящик панелидвери
На панелях обивки передних
дверей предусмотрены дополни‐
тельные отделения для хранения
мелких вещей, например сотового телефона.
Верхняя консоль
Нажмите кнопку, чтобы открыть
вещевое отделение.
Общая масса предметов, которые
можно хранить в этом отделении, не должна превышать 0,2 кг.
Page 75 of 375
Места для хранения73Вещевой ящик подсиденьем
Выдвижной вещевой ящик под
сиденьем
Утопить кнопку в гнезде и выта‐
щить ящик наружу. Максимальная
нагрузка: 3 кг. Чтобы закрыть ящик,
нажать на него до фиксации.
Вещевое отделение в
подлокотнике
Вещевое отделение в
подлокотнике FlexConsole
Нажмите кнопку, чтобы открыть
вещевое отделение в подлокот‐ нике.
Под подлокотником расположен
еще один вещевой ящик. Сдвиньте
крышку, чтобы открыть его.
Отсек хранения вещей в
центральной консоли
Центральная консоль
Ящик для хранения вещей можно
использовать для хранения мелких предметов.
Сдвиньте крышку назад, чтобы открыть ее.
Page 76 of 375
74Места для храненияЗадняя консоль
Сзади на консоли FlexConsole
имеется дополнительный выдвиж‐
ной ящик. Потяните его, чтобы
открыть.
Внимание
Запрещается класть угли, золу и другие тлеющие материалы.
Багажное отделение
Сиденья третьего ряда можно
складывать на пол независимо
друг от друга. Спинки сидений
второго ряда могут складываться
вперед отдельно.
Крышка пола багажного отделения 3 79.9 Предупреждение
Во время регулировки или скла‐
дывания сидений или спинок
сидений держите руки и ноги на
удалении от зоны перемеще‐
ния.
Не храните под сиденьями
посторонние предметы.
Начинать движение следует
только если все ремни безопас‐
ности пристегнуты, а спинки
сидений зафиксированы.
Внимание
Прежде чем устанавливать или
складывать сиденья, необхо‐
димо демонтировать все с боко‐ вых направляющих и отсоеди‐нить от крепежных проушин.
Крепежные проушины необхо‐
димо сложить.
Складывание сидений третьего
ряда
● Нажмите кнопку фиксатора 3 39 и сложите подголовник.
Page 77 of 375
Места для хранения75
● Вставьте язычки боковыхремней безопасности в
специальные карманы, распо‐
ложенные на ремнях.
● Потяните за нижнюю ремен‐ ную петлю, одновременно
наклоняя спинку вперед, и
опустите сиденье на пол авто‐ мобиля.
● При необходимости устано‐ вите напольный коврик 3 79
и крышку багажного отделения
3 77.
Раскладывание сидений
Потяните спинку сиденья за верх‐ нюю ременную петлю, чтобы
разложить ее, и зафиксируйте в
разложенном положении.
Складывание спинок сидений
второго ряда
● При необходимости снять полку багажника с автомобиля
3 77.
● Нажмите кнопку фиксатора 3 39 и сложите подголовники.
● Сдвиньте сиденье переднего пассажира так, чтобы подго‐
ловники сложенных спинок сидений второго ряда не
упирались в него.
● Потяните за ременную петлю и
сложите спинку сиденья на
подушку.
Page 78 of 375
76Места для храненияВнимание
●Не складывайте спинки боко‐
вых сидений, если они отве‐
дены назад, а среднее сиде‐
нье трансформировано в
подлокотник 3 46.
● Не тяните за рычаг откиды‐ вания спинки сиденья для
облегчения посадки, если
спинка сиденья сложена.
Сиденья могут быть повреж‐
дены.
● Также, потянув за ременную петлю, можно установить
спинку сиденья в вертикальное
положение, чтобы она не
мешала размещению багажа.
9 Предупреждение
Спинку сиденья можно устана‐
вливать в вертикальное поло‐
жение только для увеличения
объема багажного отделения.
Использовать это положение
для перевозки пассажиров
нельзя.
Раскладывание спинки сиденья
Поднимите спинку в вертикальное
положение. Отрегулируйте наклон
спинки, потянув за ременную
петлю.
Проследите, чтобы все детали
правильно зафиксировались.
9 Предупреждение
Начинать движение на автомо‐
биле можно только после того,
как спинки сиденья будут
надежно зафиксированы в
штатном положении. В против‐
ном случае существует опас‐
ность личной травмы, повреж‐
дения груза или автомобиля в случае резкого торможения или
столкновения.
Задний ящик для
хранения вещей
В боковых панелях с обеих сторон
багажного отделения располо‐
жены дополнительные багажные
полки.
Page 79 of 375
Места для хранения77
Чтобы открыть полку, освободите
крышку в боковой декоративной
панели и снимите ее.
Отсеки в полу багажного
отделения
На автомобилях, не укомплекто‐
ванных третьим рядом сидений,
под крышкой пола багажного отде‐
ления размещены дополнитель‐
ные отсеки для хранения вещей.
Поднимите крышку пола, чтобы
открыть доступ к ним.
Крышка багажногоотделения
Не кладите на крышку багажного
отделения тяжелые преметы и
предметы с острыми кромками.
Прежде чем устанавливать крышку багажного отделения, вставьте
язычки боковых ремней безопас‐
ности в специальные карманы, расположенные на ремнях.
Page 80 of 375

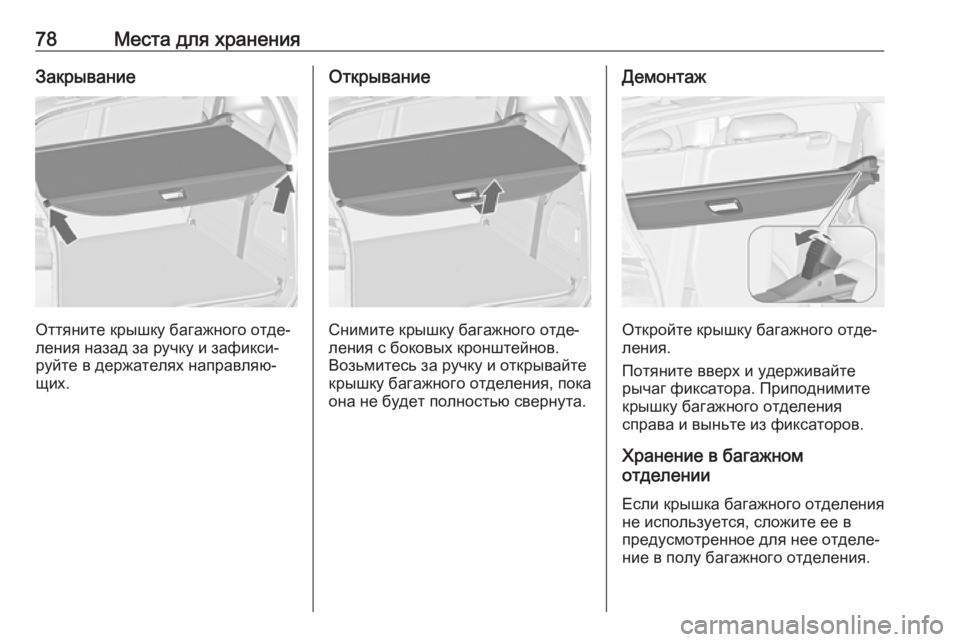

78Места для храненияЗакрывание
Оттяните крышку багажного отде‐
ления назад за ручку и зафикси‐
руйте в держателях направляю‐ щих.
Открывание
Снимите крышку багажного отде‐
ления с боковых кронштейнов.
Возьмитесь за ручку и открывайте
крышку багажного отделения, пока
она не будет полностью свернута.
Демонтаж
Откройте крышку багажного отде‐
ления.
Потяните вверх и удерживайте
рычаг фиксатора. Приподнимите
крышку багажного отделения
справа и выньте из фиксаторов.
Хранение в багажном
отделении
Если крышка багажного отделения
не используется, сложите ее в
предусмотренное для нее отделе‐
ние в полу багажного отделения.
