Прилади та органи управління99Лічильник загальногопробігу
Зареєстрована загальна відстань
відображається в кілометрах.
Лічильник щоденногопробігу
Відображає інформацію про
відстань, записану після
останнього скидання показників.
Лічильник пробігу реєструє
відстань до 9999 км, а потім його
показники скидаються до нуля.
Для різних поїздок можна вибрати
дві сторінки лічильників щоденного пробігу.
Виберіть ; кнопкою Menu на
важелі перемикання сигналів
повороту. Поверніть коліщатко
регулятора на важелі перемикання
сигналів повороту, а потім
виберіть ;1 або ;2. Лічильник
щоденного пробігу можна скинути окремо для кожної поїздки,
натиснувши на кілька секунд
SET/CLR на важелі перемикання
сигналів повороту, коли відкрито
відповідне меню.
Тахометр
Указує швидкість роботи двигуна.
Вибирайте оптимальні оберти
двигуна для кожної передачі.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально

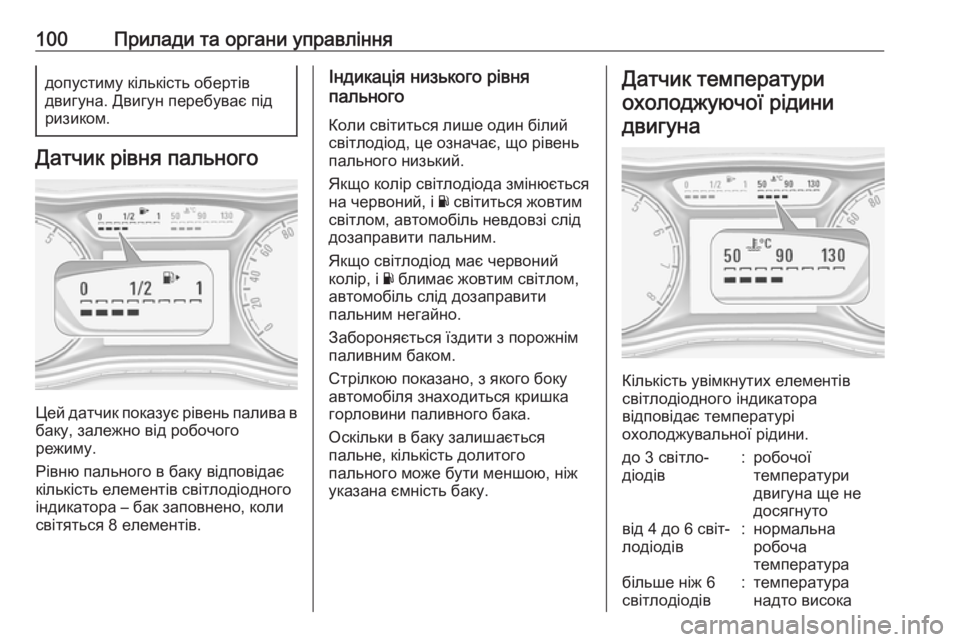

100Прилади та органи управліннядопустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Цей датчик показує рівень палива в баку, залежно від робочого
режиму.
Рівню пального в баку відповідає
кількість елементів світлодіодного
індикатора – бак заповнено, коли
світяться 8 елементів.
Індикація низького рівня
пального
Коли світиться лише один білий
світлодіод, це означає, що рівень
пального низький.
Якщо колір світлодіода змінюється
на червоний, і Y світиться жовтим
світлом, автомобіль невдовзі слід
дозаправити пальним.
Якщо світлодіод має червоний
колір, і Y блимає жовтим світлом,
автомобіль слід дозаправити пальним негайно.
Забороняється їздити з порожнім
паливним баком.
Стрілкою показано, з якого боку
автомобіля знаходиться кришка
горловини паливного бака.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.Датчик температури
охолоджуючої рідинидвигуна
Кількість увімкнутих елементів
світлодіодного індикатора
відповідає температурі
охолоджувальної рідини.
до 3 світло‐
діодів:робочої
температури
двигуна ще не
досягнутовід 4 до 6 світ‐
лодіодів:нормальна
робоча
температурабільше ніж 6
світлодіодів:температура
надто висока

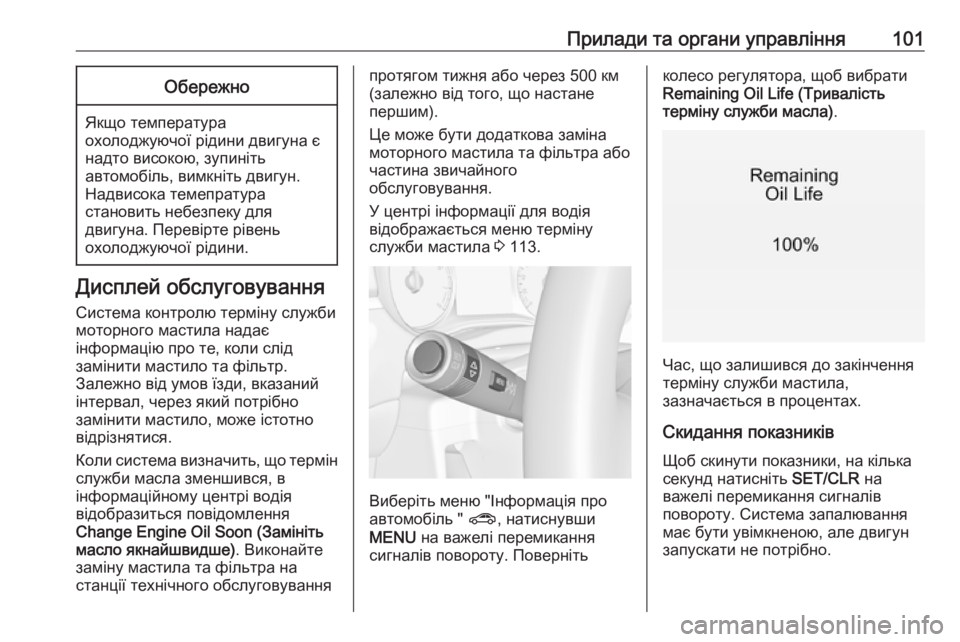

Прилади та органи управління101Обережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система контролю терміну служби
моторного мастила надає
інформацію про те, коли слід
замінити мастило та фільтр.
Залежно від умов їзди, вказаний
інтервал, через який потрібно
замінити мастило, може істотно
відрізнятися.
Коли система визначить, що термін служби масла зменшився, в
інформаційному центрі водія
відобразиться повідомлення
Change Engine Oil Soon (Замініть масло якнайшвидше) . Виконайте
заміну мастила та фільтра на
станції технічного обслуговування
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Це може бути додаткова заміна
моторного мастила та фільтра або
частина звичайного
обслуговування.
У центрі інформації для водія
відображається меню терміну
служби мастила 3 113.
Виберіть меню "Інформація про
автомобіль " ?, натиснувши
MENU на важелі перемикання
сигналів повороту. Поверніть
колесо регулятора, щоб вибрати
Remaining Oil Life (Тривалість
терміну служби масла) .
Час, що залишився до закінчення
терміну служби мастила,
зазначається в процентах.
Скидання показників Щоб скинути показники, на кілька
секунд натисніть SET/CLR на
важелі перемикання сигналів
повороту. Система запалювання
має бути увімкненою, але двигун
запускати не потрібно.

102Прилади та органи управлінняЩоб забезпечити відображення
точних даних, після кожної заміни
мастила необхідно скидати
параметри системи. Зверніться по
допомогу на станцію технічного
обслуговування.
Чергове технічне
обслуговування
Коли буде потрібне
обслуговування автомобіля, в
інформаційному центрі водія
з’явиться повідомлення. Для
виконання робіт із обслуговування
зверніться на СТО протягом одного
тижня або не пізніше ніж після
500 км пробігу (залежно від того,
що настане першим).
Інформація про обслуговування
3 325.
Контрольні індикатори
Описані контрольні індикатори
доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. У залежності від
устаткування автомобіля
розташування контрольних
індикаторів може відрізнятися.Після ввімкнення системи
запалювання в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

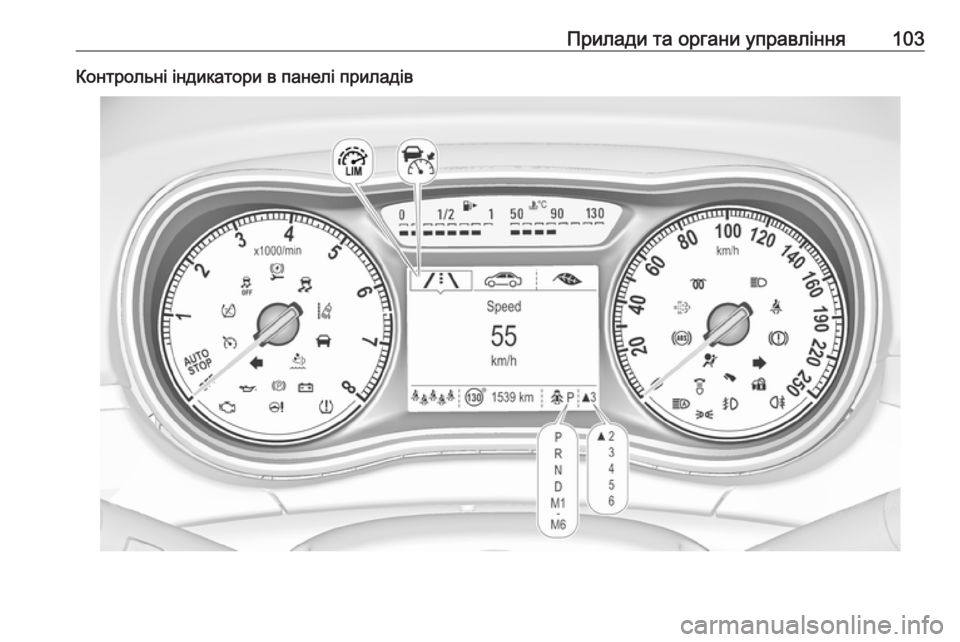

Прилади та органи управління103Контрольні індикатори в панелі приладів

104Прилади та органи управлінняОглядOУказівник повороту 3 104XСистема нагадування про
непристебнутий пасок безпеки 3 105.vПодушка безпеки та натягу‐
вачі пасків безпеки 3 105VВимкнення подушок безпеки
3 106pСистема заряджання 3 106ZІндикатор несправності 3 107RСистема гальм і зчеплення
3 107mЕлектричне стоянкове гальмо
3 107jНесправність електричного
стоянкового гальма 3 108-Натисніть педаль 3 107uАнти-блокувальна система
гальм (ABS) 3 108RПеремикання передач 3 108EДистанція руху 3 109cГідропідсилювач керма 3 108)Система попередження про
виїзд за межі смуги руху
3 109nЕлектронну систему курсової
стійкості вимкнено 3 109bЕлектронна система курсової
стійкості та протибуксувальна
гальмівна система 3 109kПротибуксувальну гальмівну
систему вимкнено 3 109!Попереднє прогрівання 3 109%Сажовий фільтр 3 109YAdBlue 3 110wСистема контролю тиску в
шинах 3 110IТиск мастила в двигуні 3 110YНизький рівень пального
3 111dІмобілайзер 3 1118Зовнішні освітлювальні
прилади 3 111CДальнє світло 3 111fСистема керування дальнім
світлом 3 111fСвітлодіодні фари 3 132>Протитуманна фара 3 112rЗадня протитуманна фара
3 112mКруїз-контроль 3 112 / адап‐
тивний круїз-контроль 3 112CАдаптивний круїз-контроль
3 112AАвтомобіль попереду 3 112LОбмежувач швидкості 3 112LДопоміжна система визна‐
чення дорожніх знаків 3 112hДверцята відчинені 3 112
Вказівники повороту
O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Мигає
Вказівник повороту чи ліхтарі
аварійної сигналізації ввімкнено.

Прилади та органи управління105Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника,
несправність указівника повороту
на причепі.
Заміна лампи 3 285, запобіжники
3 292.
Вказівники повороту 3 134.
Система нагадування про непристебнутий пасокбезпеки
Система нагадування про
непристебнутий пасок безпеки
на передніх сидіннях
На панелі приладів X для сидіння
водія або переднього
пасажирського сидіння світиться
або блимає червоним світлом.
Світиться
Після ввімкнення системи
запалювання, доки пасок безпеки
не буде пристебнуто.Мигає
Після увімкнення двигуна, доки не
буде пристебнуто пасок безпеки,
але не довше 100 секунд.
Пристібування паска безпеки 3 50.
Стан пасків безпеки на задніх
сидіннях
X після запуску двигуна світиться
або блимає білим чи сірим
кольором в інформаційному центрі водія.
Світиться білим
Пасок безпеки відстебнутий.
Світиться тьмяно
Пасок безпеки пристебнутий.
Блимає білим чи сірим кольором
Пристебнутий пасок безпеки
відстебнуто.
Пристібування паска безпеки 3 50.
Подушка безпеки та
переднатягувачі пасків безпеки
v світиться червоним.
Після ввімкнення системи
запалювання контрольний
індикатор світиться приблизно
протягом чотирьох секунд. Якщо
він не світиться, не гасне через
чотири секунди або світиться під
час руху автомобіля, це свідчить
про несправність у системі
подушок безпеки. Зверніться по
допомогу на станцію технічного
обслуговування. Подушки безпеки
та переднатягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.

106Прилади та органи управлінняРозгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 49,
3 54.
Дезактивація подушок
безпеки
ON V засвічується жовтим
світлом.
Засвічується, приблизно, на
60 секунд після ввімкнення системи
запалення. Подушка безпеки для
переднього пасажирського сидіння
активована.
OFF * засвічується жовтим
світлом.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 60.
9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.

Прилади та органи управління107Індикатор несправностіZ світиться чи мигає жовтим.
Світиться, коли система запалення
ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працюєНесправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Миготить, коли двигун працює
Несправність, яка може призвести
до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до майстерні.
Система гальм і зчеплення
R світиться червоним.Занизькі рівні гальмівної рідини та
рідини гідроприводу зчеплення
(стоянкове гальмо відпущене)
3 282.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
системи запалювання, якщо
застосовано ручне стоянкове
гальмо 3 227.
Натисніть педаль
- світиться чи мигає жовтим.
Світиться
Щоб вимкнути електричне
стоянкове гальмо, слід спершу
натиснути педаль гальм 3 227
Щоб двигун завівся в режимі
Автостоп, педаль зчеплення має
бути натиснутою. Система стоп-
старт 3 212.
Мигає
Щоб завести двигун ключем,
потрібно натиснути педаль
зчеплення 3 17, 3 210.
У деяких версіях повідомлення про необхідність натиснути педаль
зчеплення відображається в
інформаційному центрі водія
3 119.
Електричне стоянкове гальмо
m світиться чи мигає червоним.
Світиться Електричне стоянкове гальмо
ввімкнуте 3 227.

108Прилади та органи управлінняМигає
Електричне стоянкове гальмо
ввімкнуте не повністю або
вимкнуте. Увімкніть запалювання,
натисніть педаль гальм і спробуйте
відновити стан системи, спочатку увімкнувши, а потім вимкнувши
електричне стоянкове гальмо.
Якщо m продовжує мигати,
припиніть користуватися
автомобілем і зверніться за
допомогою до майстерні.
Несправність
електричного стоянкового гальма
j світиться чи мигає жовтим.
Світиться
Знижена ефективність дії
електричного стоянкового гальма
3 227.
Мигає Електричне стоянкове гальмо
перебуває в режимі
обслуговування. Для відновленнястану системи зупиніть автомобіль,
а потім увімкніть і вимкніть
електричне стоянкове гальмо.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Анти-блокувальна
система гальм (ABS)
u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
гасне через кілька секунд або якщо він горить під час їзди, це свідчить
про несправність системи ABS.
Гальмівна система залишається в
робочому стані, але без
регулювання ABS.
Антиблокувальна система гальм
3 226.
Перемикання передач
Коли задля економії пального
рекомендується перейти на вищу
передачу, на екрані
відображається R з номером вищої
передачі.
Гідропідсилювач c світиться жовтим.
Засвічується при обмеженні
підсилювача керма
Робота підсилювача керма
обмежена у зв'язку з перегрівом
системи. Контрольний індикатор
гасне, коли система охолоне.
Система стоп-старт 3 212.
Засвічується при вимкненні підсилювача керма
Збій в роботі підсилювача керма.
Зверніться до майстерні.
