OPEL ZAFIRA C 2019 Посібник з експлуатації (in Ukrainian)

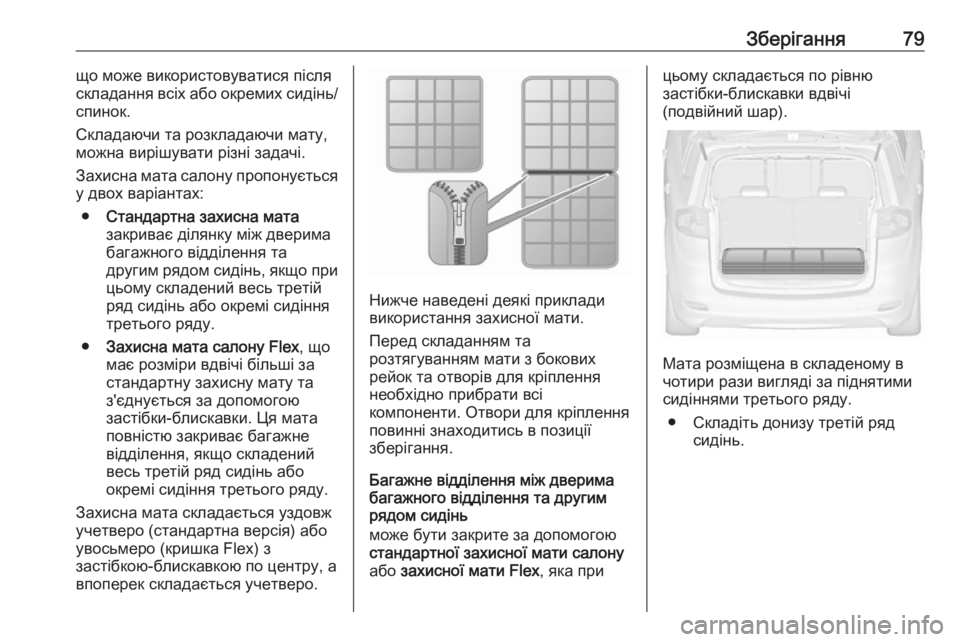

Зберігання79що може використовуватися після
складання всіх або окремих сидінь/ спинок.
Складаючи та розкладаючи мату,
можна вирішувати різні задачі.
Захисна мата салону пропонується
у двох варіантах:
● Стандартна захисна мата
закриває ділянку між дверима
багажного відділення та
другим рядом сидінь, якщо при
цьому складений весь третій ряд сидінь або окремі сидіння
третього ряду.
● Захисна мата салону Flex , що
має розміри вдвічі більші за
стандартну захисну мату та
з'єднується за допомогою
застібки-блискавки. Ця мата
повністю закриває багажне
відділення, якщо складений
весь третій ряд сидінь або
окремі сидіння третього ряду.
Захисна мата складається уздовж
учетверо (стандартна версія) або
увосьмеро (кришка Flex) з
застібкою-блискавкою по центру, а
впоперек складається учетверо.
Нижче наведені деякі приклади використання захисної мати.
Перед складанням та
розтягуванням мати з бокових
рейок та отворів для кріплення
необхідно прибрати всі
компоненти. Отвори для кріплення
повинні знаходитись в позиції
зберігання.
Багажне відділення між дверима
багажного відділення та другим
рядом сидінь
може бути закрите за допомогою
стандартної захисної мати салону
або захисної мати Flex , яка при
цьому складається по рівню
застібки-блискавки вдвічі
(подвійний шар).
Мата розміщена в складеному в
чотири рази вигляді за піднятими
сидіннями третього ряду.
● Складіть донизу третій ряд сидінь.

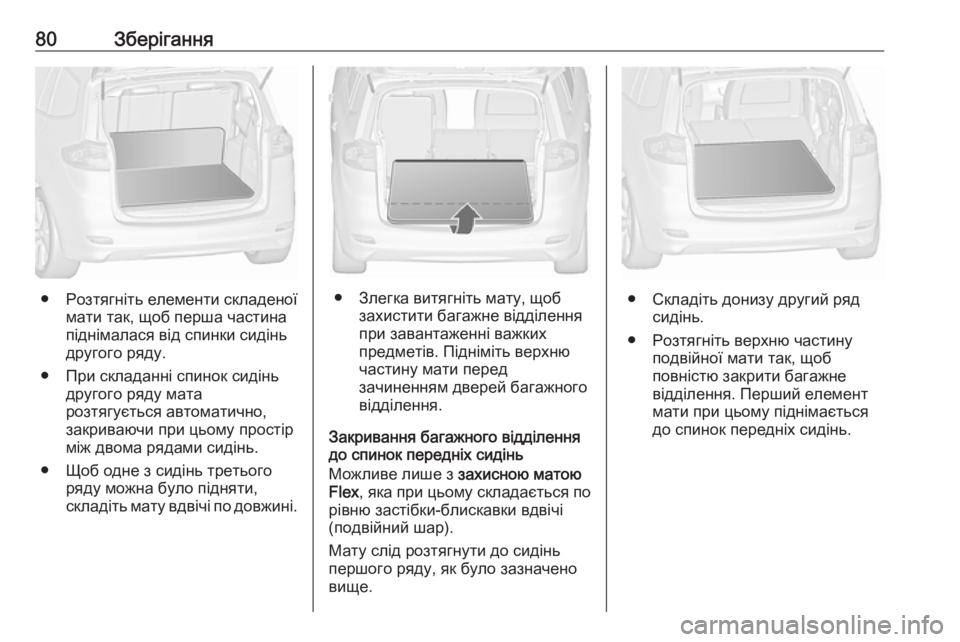

80Зберігання
● Розтягніть елементи складеноїмати так, щоб перша частина
піднімалася від спинки сидінь
другого ряду.
● При складанні спинок сидінь другого ряду мата
розтягується автоматично,
закриваючи при цьому простір
між двома рядами сидінь.
● Щоб одне з сидінь третього ряду можна було підняти,
складіть мату вдвічі по довжині.● Злегка витягніть мату, щоб захистити багажне відділення
при завантаженні важких
предметів. Підніміть верхню
частину мати перед
зачиненням дверей багажного відділення.
Закривання багажного відділення до спинок передніх сидінь
Можливе лише з захисною матою
Flex , яка при цьому складається по
рівню застібки-блискавки вдвічі
(подвійний шар).
Мату слід розтягнути до сидінь
першого ряду, як було зазначено
вище.● Складіть донизу другий ряд сидінь.
● Розтягніть верхню частину подвійної мати так, щоб
повністю закрити багажне
відділення. Перший елемент
мати при цьому піднімається
до спинок передніх сидінь.

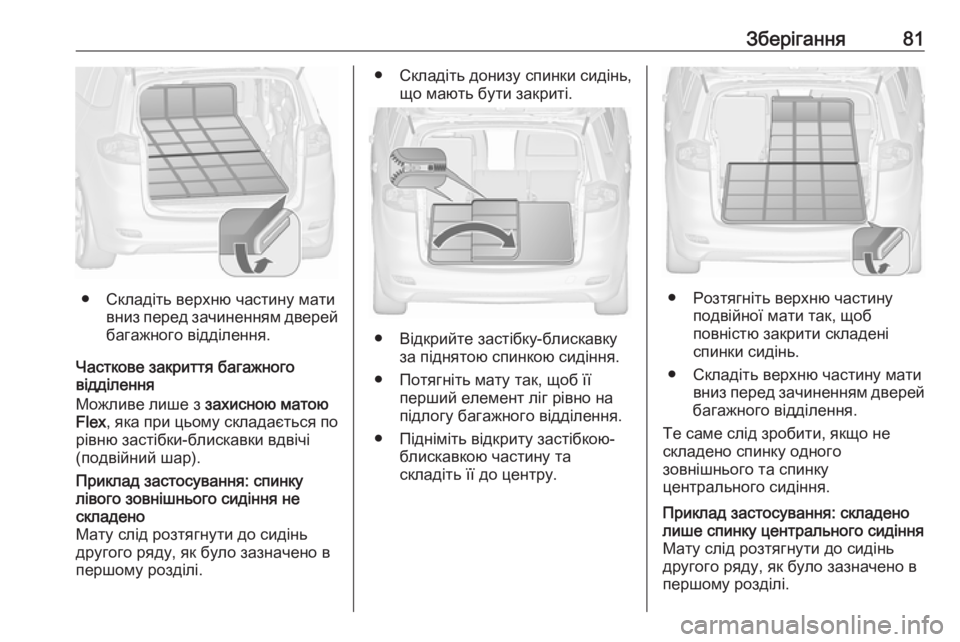

Зберігання81
● Складіть верхню частину мативниз перед зачиненням дверей
багажного відділення.
Часткове закриття багажного
відділення
Можливе лише з захисною матою
Flex , яка при цьому складається по
рівню застібки-блискавки вдвічі
(подвійний шар).
Приклад застосування: спинку
лівого зовнішнього сидіння не
складено
Мату слід розтягнути до сидінь
другого ряду, як було зазначено в
першому розділі.● Складіть донизу спинки сидінь, що мають бути закриті.
● Відкрийте застібку-блискавкуза піднятою спинкою сидіння.
● Потягніть мату так, щоб її перший елемент ліг рівно на
підлогу багажного відділення.
● Підніміть відкриту застібкою- блискавкою частину та
складіть її до центру.
● Розтягніть верхню частину подвійної мати так, щоб
повністю закрити складені
спинки сидінь.
● Складіть верхню частину мати вниз перед зачиненням дверей
багажного відділення.
Те саме слід зробити, якщо не
складено спинку одного
зовнішнього та спинку
центрального сидіння.
Приклад застосування: складено
лише спинку центрального сидіння
Мату слід розтягнути до сидінь
другого ряду, як було зазначено в
першому розділі.

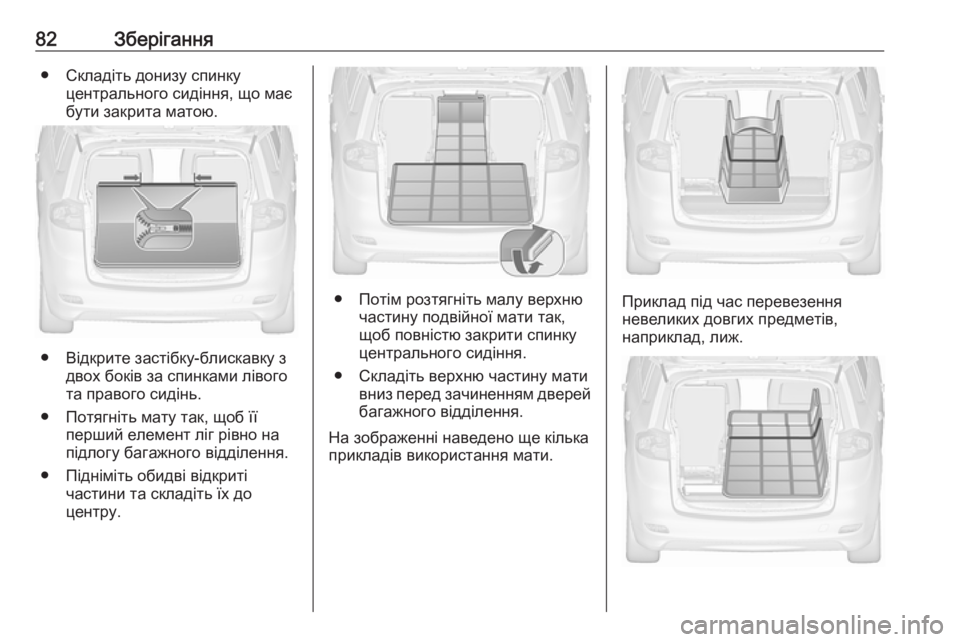

82Зберігання● Складіть донизу спинкуцентрального сидіння, що має
бути закрита матою.
● Відкрите застібку-блискавку з двох боків за спинками лівогота правого сидінь.
● Потягніть мату так, щоб її перший елемент ліг рівно на
підлогу багажного відділення.
● Підніміть обидві відкриті частини та складіть їх до
центру.
● Потім розтягніть малу верхню частину подвійної мати так,
щоб повністю закрити спинку
центрального сидіння.
● Складіть верхню частину мати вниз перед зачиненням дверей
багажного відділення.
На зображенні наведено ще кілька
прикладів використання мати.Приклад під час перевезення
невеликих довгих предметів,
наприклад, лиж.

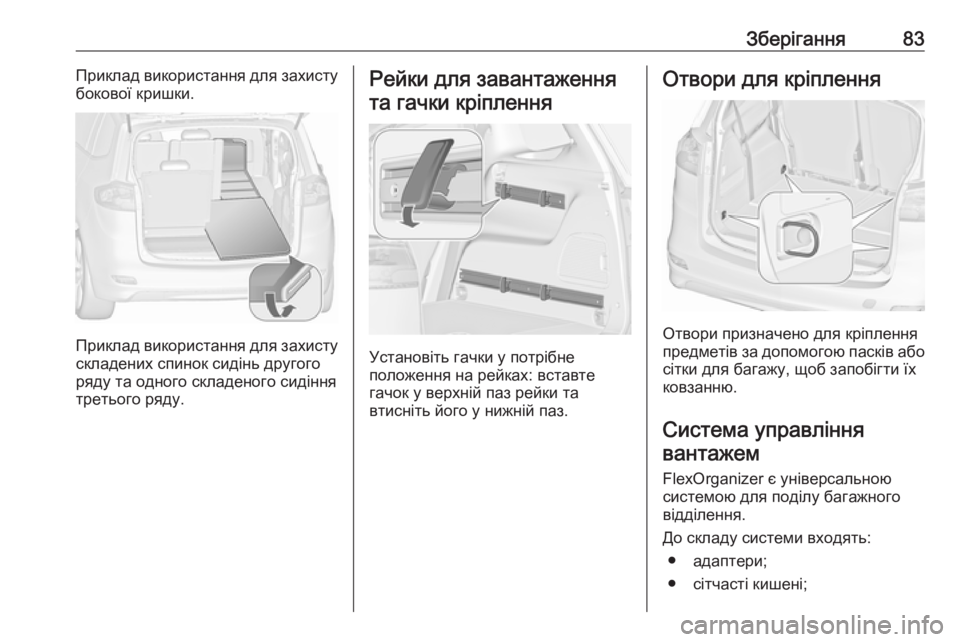

Зберігання83Приклад використання для захисту
бокової кришки.
Приклад використання для захисту складених спинок сидінь другого
ряду та одного складеного сидіння
третього ряду.
Рейки для завантаження
та гачки кріплення
Установіть гачки у потрібне
положення на рейках: вставте
гачок у верхній паз рейки та
втисніть його у нижній паз.
Отвори для кріплення
Отвори призначено для кріплення
предметів за допомогою пасків або
сітки для багажу, щоб запобігти їх
ковзанню.
Система управління вантажем
FlexOrganizer є універсальною
системою для поділу багажного
відділення.
До складу системи входять: ● адаптери;
● сітчасті кишені;

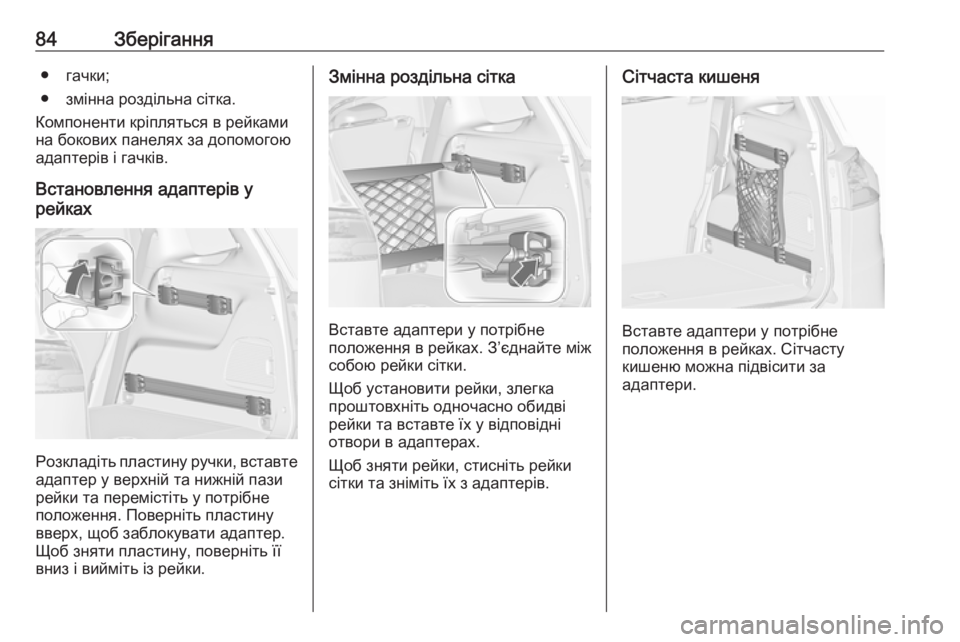

84Зберігання● гачки;
● змінна роздільна сітка.
Компоненти кріпляться в рейками
на бокових панелях за допомогою
адаптерів і гачків.
Встановлення адаптерів у
рейках
Розкладіть пластину ручки, вставте адаптер у верхній та нижній пази
рейки та перемістіть у потрібне
положення. Поверніть пластину
вверх, щоб заблокувати адаптер.
Щоб зняти пластину, поверніть її
вниз і вийміть із рейки.
Змінна роздільна сітка
Вставте адаптери у потрібне
положення в рейках. З’єднайте між собою рейки сітки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори в адаптерах.
Щоб зняти рейки, стисніть рейки
сітки та зніміть їх з адаптерів.
Сітчаста кишеня
Вставте адаптери у потрібне
положення в рейках. Сітчасту
кишеню можна підвісити за
адаптери.

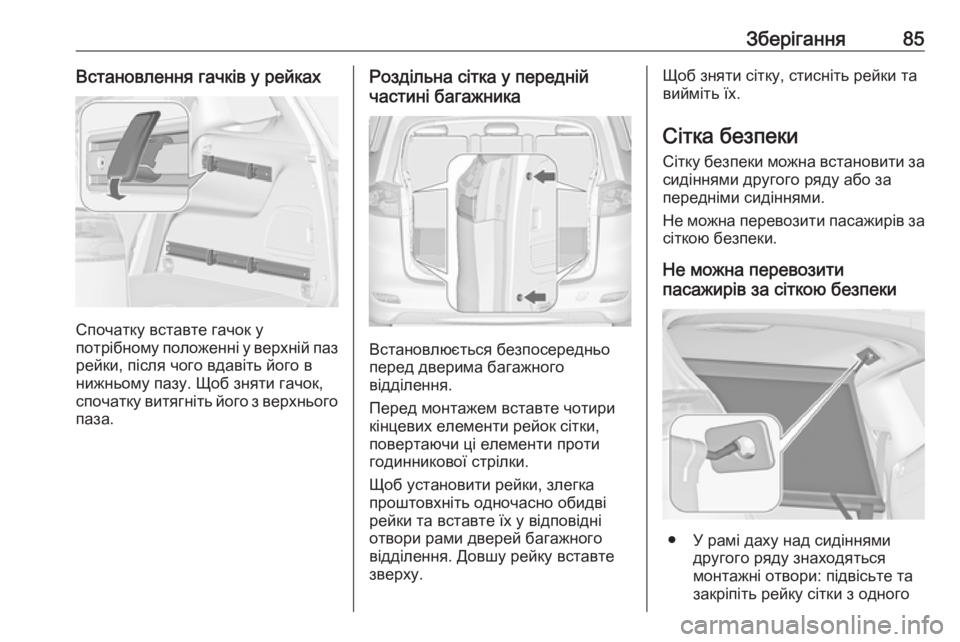

Зберігання85Встановлення гачків у рейках
Спочатку вставте гачок у
потрібному положенні у верхній паз
рейки, після чого вдавіть його в
нижньому пазу. Щоб зняти гачок,
спочатку витягніть його з верхнього паза.
Роздільна сітка у передній
частині багажника
Встановлюється безпосередньо
перед дверима багажного
відділення.
Перед монтажем вставте чотири кінцевих елементи рейок сітки,
повертаючи ці елементи проти
годинникової стрілки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори рами дверей багажного
відділення. Довшу рейку вставте
зверху.
Щоб зняти сітку, стисніть рейки та
вийміть їх.
Сітка безпеки
Сітку безпеки можна встановити за сидіннями другого ряду або за
передніми сидіннями.
Не можна перевозити пасажирів за сіткою безпеки.
Не можна перевозити
пасажирів за сіткою безпеки
● У рамі даху над сидіннями другого ряду знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного

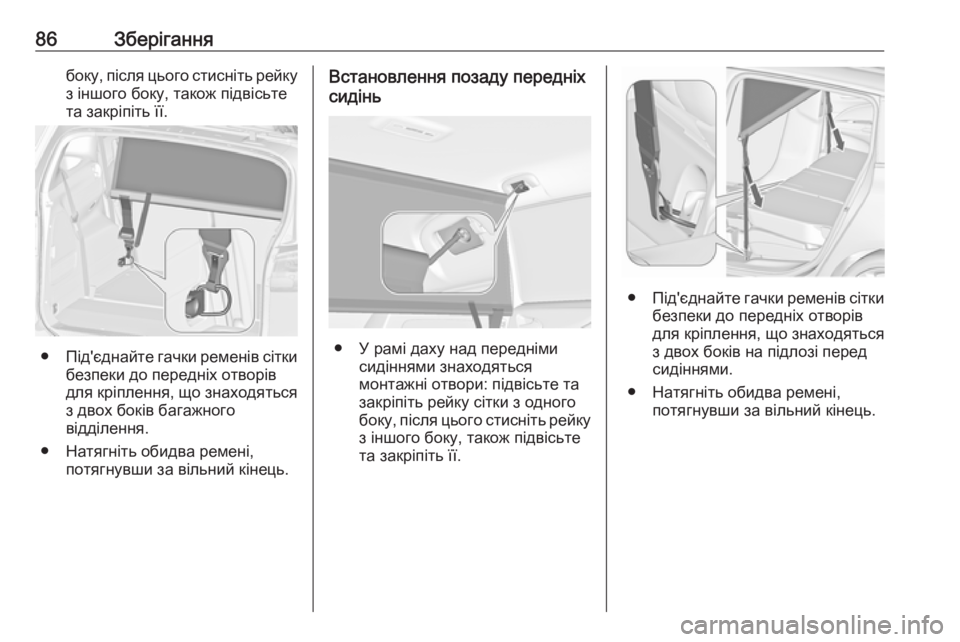

86Зберіганнябоку, після цього стисніть рейкуз іншого боку, також підвісьтета закріпіть її.
● Під'єднайте гачки ременів сітки
безпеки до передніх отворів
для кріплення, що знаходяться
з двох боків багажного
відділення.
● Натягніть обидва ремені, потягнувши за вільний кінець.
Встановлення позаду передніх
сидінь
● У рамі даху над передніми сидіннями знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного
боку, після цього стисніть рейку з іншого боку, також підвісьтета закріпіть її.
● Під'єднайте гачки ременів сітки
безпеки до передніх отворів
для кріплення, що знаходяться
з двох боків на підлозі перед
сидіннями.
● Натягніть обидва ремені, потягнувши за вільний кінець.

Зберігання87Усунення
Натисніть кнопку на
натягувальному пристрої, щоб
розслабити ремені з обох боків.
Витягніть гачки з отворів. Витягніть
стрижні сітки безпеки з кріплень в
рамі даху. Згорніть сітку та
зафіксуйте її за допомогою ременя.
Зберігання Відкрийте кришку відділення для
зберігання у підлозі багажного
відділення перед дверима.
Покладіть сітку безпеки в
відділення для зберігання та
закрийте кришку.
Розкладний піддон Розташований у спинках передніх
сидінь.
Щоб відкрити, потягніть його вгору,
доки він не стане на місце.
Щоб розкласти піддон, натискайте
його донизу до точки опору.
Забороняється класти будь-які
важкі предмети на складний
піддон.
Знак аварійної зупинки
Покладіть знак аварійної зупинки у
відділення для зберігання, що
знаходиться у підлозі багажного відділення перед дверима.
Медична аптечка
Зберігайте аптечку та жилет, що
відбиває світло, під сидінням водія.

88Зберігання
Для фіксації використовуйте
ремені.
В інших версіях медична аптечка
розміщена у відділенні під сидінням
водія. Перемістіть барабан, щоб
відкрити відділення.Система багажника
для даху
Багажник на даху
Із міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію зверніться
по допомогу на станцію технічного обслуговування.
Дотримуйтеся інструкцій з
установки та знімайте багажник,
коли він не використовується.
