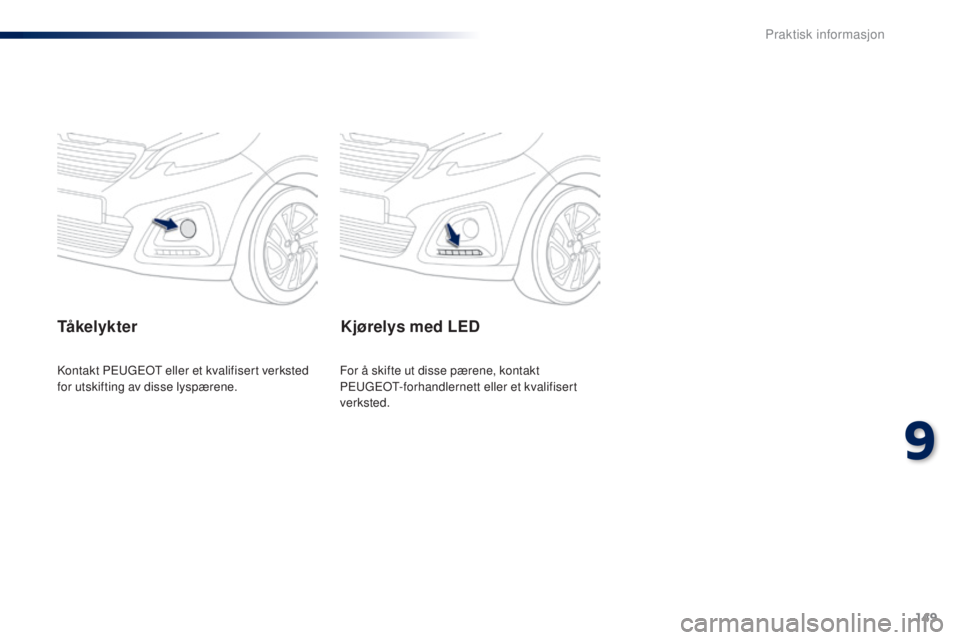

Kjørelys med LED
For å skifte ut disse pærene, kontakt
PEUGEOT-forhandlernett eller et kvalifisert
verksted.
Kontakt PEUGEOT eller et kvalifisert verksted
for utskifting av disse lyspærene.
TÃ¥ ke l y k t e r
9
Praktisk informasjon

150
B3_no_Chap09_info-pratiques_ed01-2014

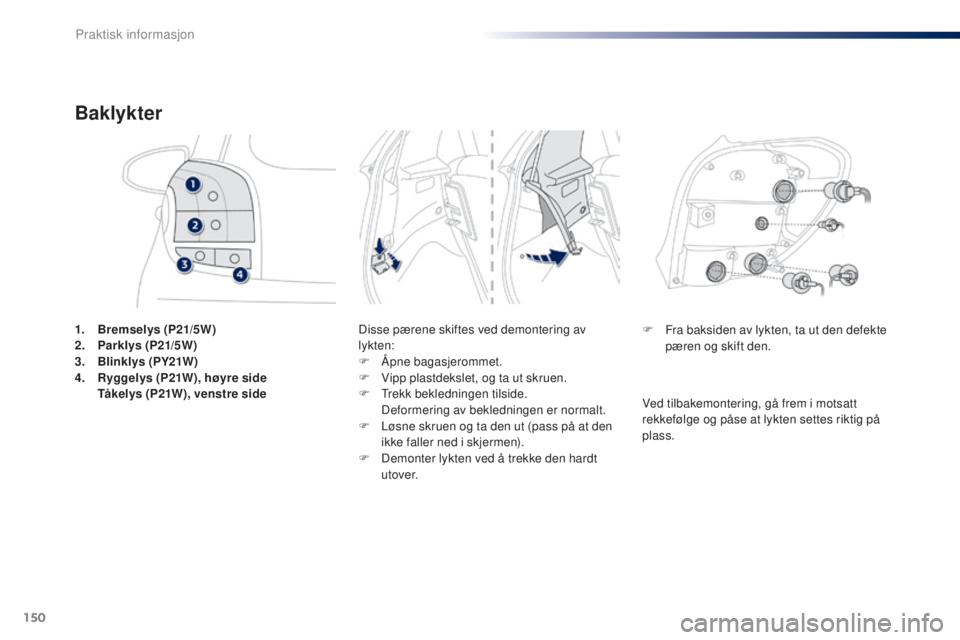

1. Bremselys (P21/5W)
2. Parklys (P21/5W)
3.
B

linklys (PY21W)
4.
R

yggelys (P21W ), høyre side
T

Ã¥kelys (P21W), venstre side
Baklykter
Disse pærene skiftes ved demontering av
lykten:
F
Ã…
pne bagasjerommet.
F

V
ipp plastdekslet, og ta ut skruen.
F

T
rekk bekledningen tilside.
D

eformering av bekledningen er normalt.
F

L
øsne skruen og ta den ut (pass på at den
ikke faller ned i skjermen).
F

D
emonter lykten ved å trekke den hardt
u t ove r. F
F ra baksiden av lykten, ta ut den defekte
pæren og skift den.
Ved tilbakemontering, gå frem i motsatt
rekkefølge og påse at lykten settes riktig på
plass.
Praktisk informasjon

151
B3_no_Chap09_info-pratiques_ed01-2014

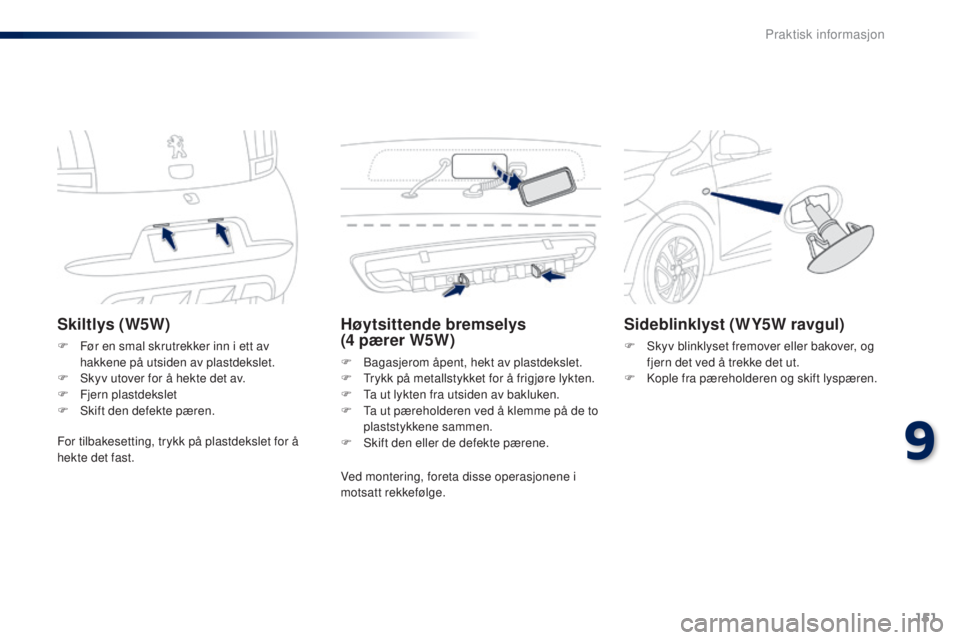

Skiltlys (W5W)
F Før en smal skrutrekker inn i ett av hakkene på utsiden av plastdekslet.
F

S
kyv utover for å hekte det av.
F

F
jern plastdekslet
F

S
kift den defekte pæren.
Høytsittende bremselys
(4 pærer W5W)
F Bagasjerom åpent, hekt av plastdekslet.
F
T rykk på metallstykket for å frigjøre lykten.
F

T
a ut lykten fra utsiden av bakluken.
F

T
a ut pæreholderen ved å klemme på de to
plaststykkene sammen.
F

S
kift den eller de defekte pærene.
Sideblinklyst (WY5W ravgul)
F Skyv blinklyset fremover eller bakover, og fjern det ved å trekke det ut.
F

K
ople fra pæreholderen og skift lyspæren.
For tilbakesetting, trykk på plastdekslet for å
hekte det fast. Ved montering, foreta disse operasjonene i
motsatt rekkefølge.
9
Praktisk informasjon

152
B3_no_Chap09_info-pratiques_ed01-2014

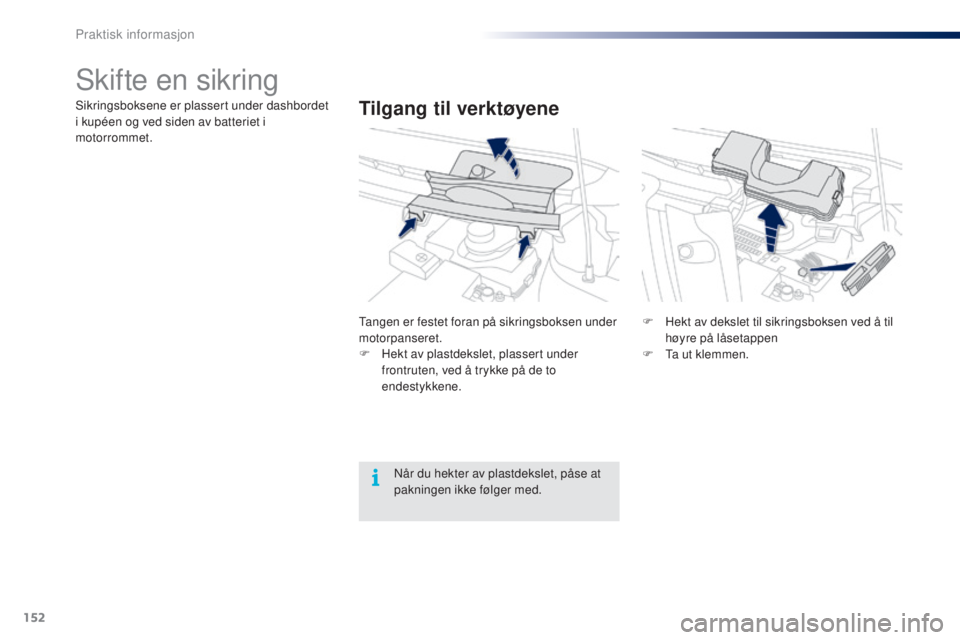

Skifte en sikring
Tilgang til verktøyeneSikringsboksene er plassert under dashbordet
i kupéen og ved siden av batteriet i
motorrommet.Tangen er festet foran på sikringsboksen under
motorpanseret.
F

H
ekt av plastdekslet, plassert under
frontruten, ved å trykke på de to
endestykkene. F

H
ekt av dekslet til sikringsboksen ved å til
høyre på låsetappen
F

T
a ut klemmen.
Når du hekter av plastdekslet, påse at
pakningen ikke følger med.
Praktisk informasjon

153
B3_no_Chap09_info-pratiques_ed01-2014

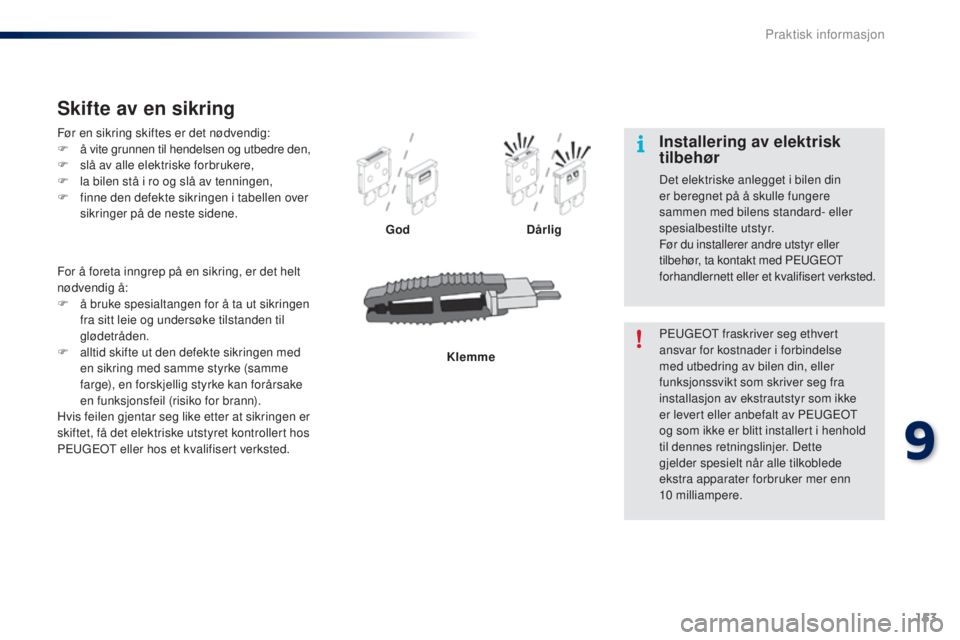

Før en sikring skiftes er det nødvendig:
F å v ite grunnen til hendelsen og utbedre den,
F

s
lå av alle elektriske forbrukere,
F

l
a bilen stå i ro og slå av tenningen,
F

f
inne den defekte sikringen i tabellen over
sikringer på de neste sidene.
Skifte av en sikring
God DÃ¥rlig
Klemme
For å foreta inngrep på en sikring, er det helt
nødvendig å:
F

Ã¥ b

ruke spesialtangen for å ta ut sikringen
fra sitt leie og undersøke tilstanden til
glødetråden.
F

a

lltid skifte ut den defekte sikringen med
en sikring med samme styrke (samme
farge), en forskjellig styrke kan forårsake
en funksjonsfeil (risiko for brann).
Hvis feilen gjentar seg like etter at sikringen er
skiftet, få det elektriske utstyret kontrollert hos
PEUGEOT eller hos et kvalifisert verksted. PEUGEOT fraskriver seg ethvert
ansvar for kostnader i forbindelse
med utbedring av bilen din, eller
funksjonssvikt som skriver seg fra
installasjon av ekstrautstyr som ikke
er levert eller anbefalt av PEUGEOT
og som ikke er blitt installert i henhold
til dennes retningslinjer. Dette
gjelder spesielt når alle tilkoblede
ekstra apparater forbruker mer enn
10


milliampere.
Installering av elektrisk
tilbehør
Det elektriske anlegget i bilen din
er beregnet på å skulle fungere
sammen med bilens standard- eller
spesialbestilte utstyr.
Før du installerer andre utstyr eller
tilbehør, ta kontakt med PEUGEOT
forhandlernett eller et kvalifisert verksted.
9
Praktisk informasjon

154
B3_no_Chap09_info-pratiques_ed01-2014

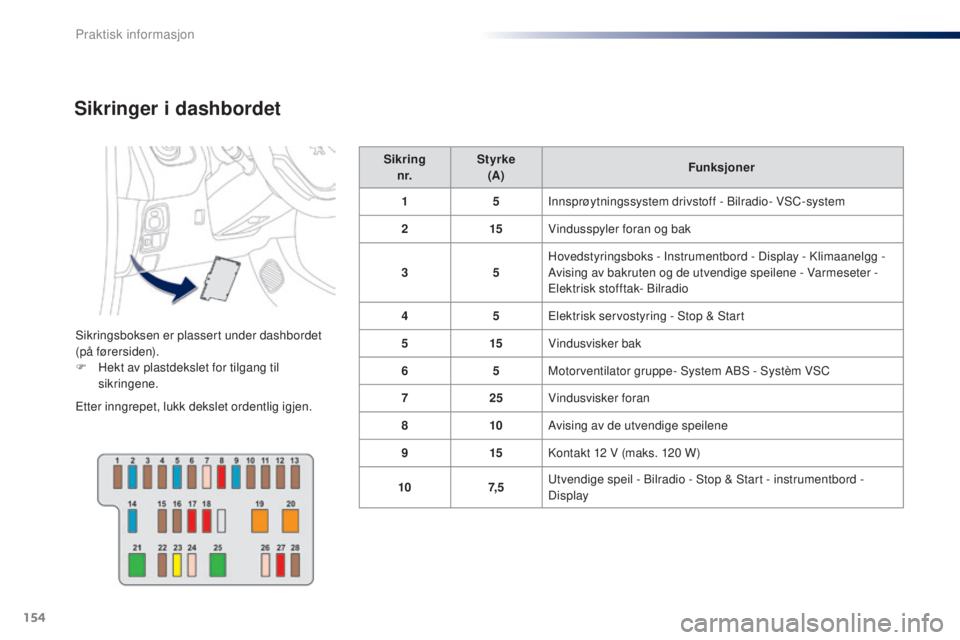

Sikringer i dashbordet
Sikringsboksen er plassert under dashbordet
(på førersiden).
F
H
ekt av plastdekslet for tilgang til
sikringene.
Etter inngrepet, lukk dekslet ordentlig igjen. Sikring
n r. Styrke
(A) Funksjoner
1 5Innsprøytningssystem drivstoff - Bilradio- VSC-system
2 15Vindusspyler foran og bak
3 5Hovedstyringsboks - Instrumentbord - Display - Klimaanelgg -
Avising av bakruten og de utvendige speilene - Varmeseter -
Elektrisk stofftak- Bilradio
4 5Elektrisk servostyring - Stop & Start
5 15Vindusvisker bak
6 5Motorventilator gruppe- System ABS - Systèm VSC
7 25Vindusvisker foran
8 10Avising av de utvendige speilene
9 15Kontakt 12
V (maks. 120 W)
10 7, 5Utvendige speil - Bilradio - Stop & Start - instrumentbord -
Display
Praktisk informasjon

155
B3_no_Chap09_info-pratiques_ed01-2014

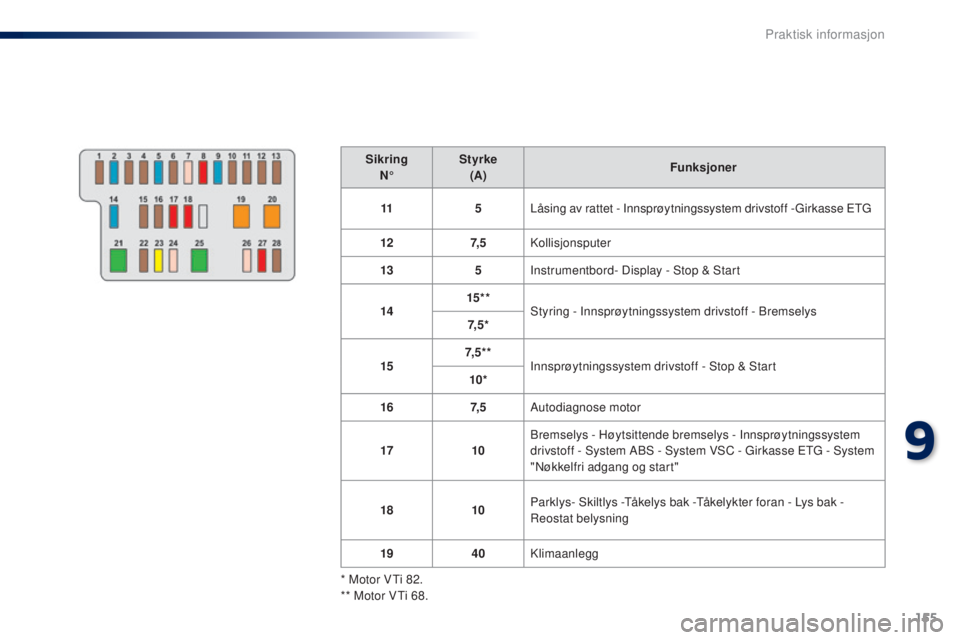

SikringN° Styrke
(A) Funksjoner
11 5Låsing av rattet - Innsprøytningssystem drivstoff -Girkasse ETG
12 7, 5Kollisjonsputer
13 5Instrumentbord- Display - Stop & Start
14 15* *
Styring - Innsprøytningssystem drivstoff - Bremselys
7, 5 *
15 7, 5 * *
Innsprøytningssystem drivstoff - Stop & Start
10*
16 7, 5Autodiagnose motor
17 10Bremselys - Høytsittende bremselys - Innsprøytningssystem
drivstoff - System ABS - System VSC - Girkasse ETG - System
"Nøkkelfri adgang og start"
18 10Parklys- Skiltlys -TÃ¥kelys bak -TÃ¥kelykter foran - Lys bak -
Reostat belysning
19 40Klimaanlegg
* Motor VTi 82.
** Motor VTi 68.
9
Praktisk informasjon

156
B3_no_Chap09_info-pratiques_ed01-2014

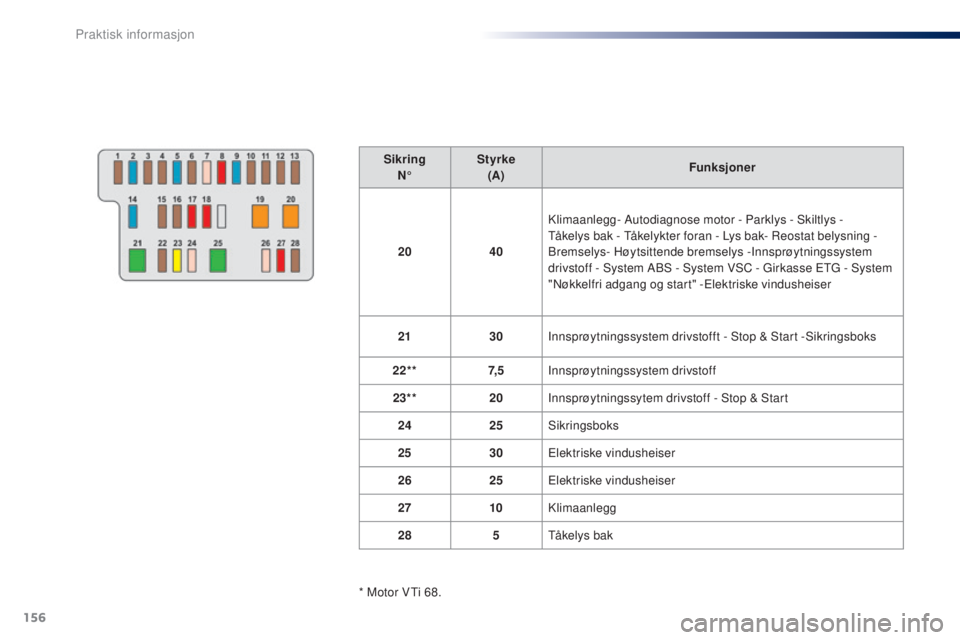

SikringN° Styrke
(A) Funksjoner
20 40Klimaanlegg- Autodiagnose motor - Parklys - Skiltlys -
TÃ¥kelys bak - TÃ¥kelykter foran - Lys bak- Reostat belysning -
Bremselys- Høytsittende bremselys -Innsprøytningssystem
drivstoff - System ABS - System VSC - Girkasse ETG - System
"Nøkkelfri adgang og start" -Elektriske vindusheiser
21 30Innsprøytningssystem drivstofft - Stop & Start -Sikringsboks
22** 7, 5Innsprøytningssystem drivstoff
23** 20Innsprøytningssytem drivstoff - Stop & Start
24 25Sikringsboks
25 30Elektriske vindusheiser
26 25Elektriske vindusheiser
27 10Klimaanlegg
28 5TÃ¥kelys bak
* Motor VTi 68.
Praktisk informasjon

157
B3_no_Chap09_info-pratiques_ed01-2014

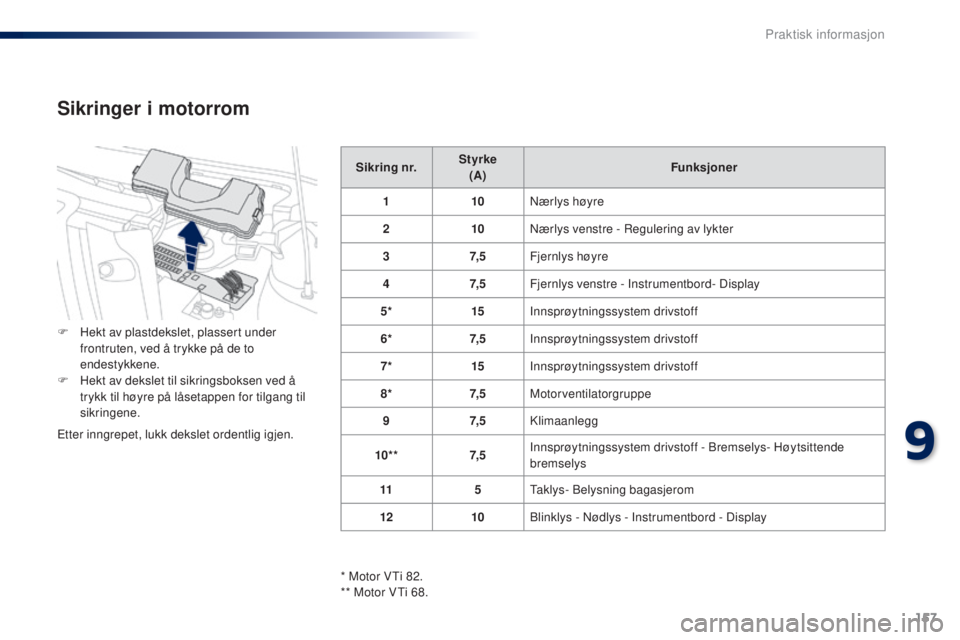

Sikring nr.Styrke

(A) Funksjoner
1 10Nærlys høyre
2 10Nærlys venstre - Regulering av lykter
3 7, 5Fjernlys høyre
4 7, 5Fjernlys venstre - Instrumentbord- Display
5* 15Innsprøytningssystem drivstoff
6* 7, 5Innsprøytningssystem drivstoff
7* 15Innsprøytningssystem drivstoff
8* 7, 5Motorventilatorgruppe
9 7, 5Klimaanlegg
10* * 7, 5Innsprøytningssystem drivstoff - Bremselys- Høytsittende
bremselys
11 5Taklys- Belysning bagasjerom
12 10Blinklys - Nødlys - Instrumentbord - Display
Sikringer i motorrom
F Hekt av plastdekslet, plassert under
frontruten, ved å trykke på de to
endestykkene.
F

H
ekt av dekslet til sikringsboksen ved å
trykk til høyre på låsetappen for tilgang til
sikringene.
Etter inngrepet, lukk dekslet ordentlig igjen.
* Motor VTi 82.
** Motor VTi 68.
9
Praktisk informasjon

158
B3_no_Chap09_info-pratiques_ed01-2014

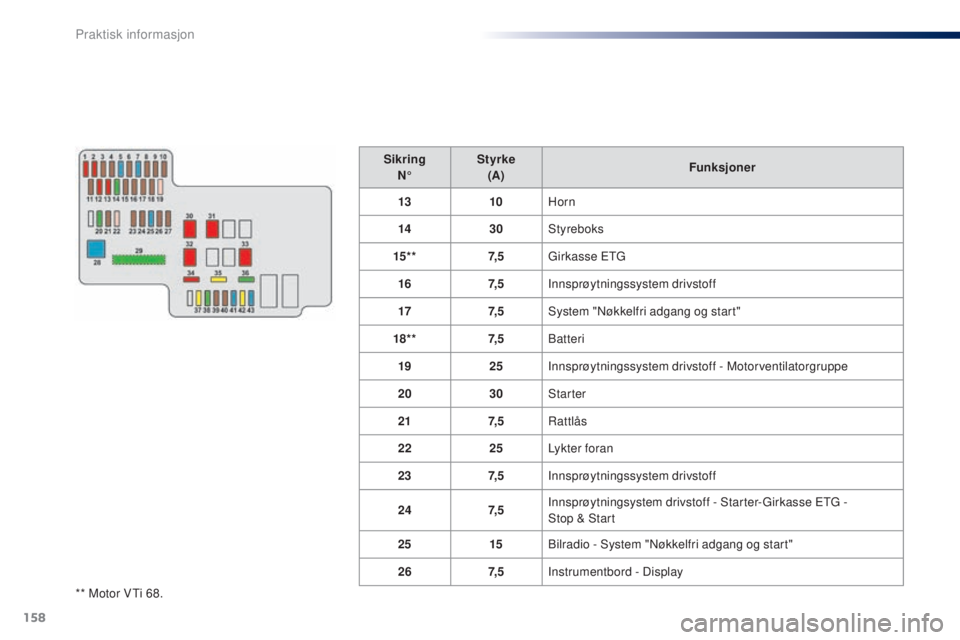

** Motor VTi 68.Sikring
N° Styrke
(A) Funksjoner
13 10Horn
14 30Styreboks
15* * 7, 5Girkasse ETG
16 7, 5Innsprøytningssystem drivstoff
17 7, 5System "Nøkkelfri adgang og start"
18* * 7, 5Batteri
19 25Innsprøytningssystem drivstoff - Motorventilatorgruppe
20 30Starter
21 7, 5Rattlås
22 25Lykter foran
23 7, 5Innsprøytningssystem drivstoff
24 7, 5Innsprøytningsystem drivstoff - Starter-Girkasse ETG -
Stop & Start
25 15Bilradio - System "Nøkkelfri adgang og start"
26 7, 5Instrumentbord - Display
