Denní světla s LED
Pro výměnu těchto žárovek se obraťte na
servis sítě PEUGEOT nebo na jiný odborný
servis.
Pro výměnu těchto žárovek se obraťte na
servis sítě PEUGEOT nebo na jiný odborný
servis.

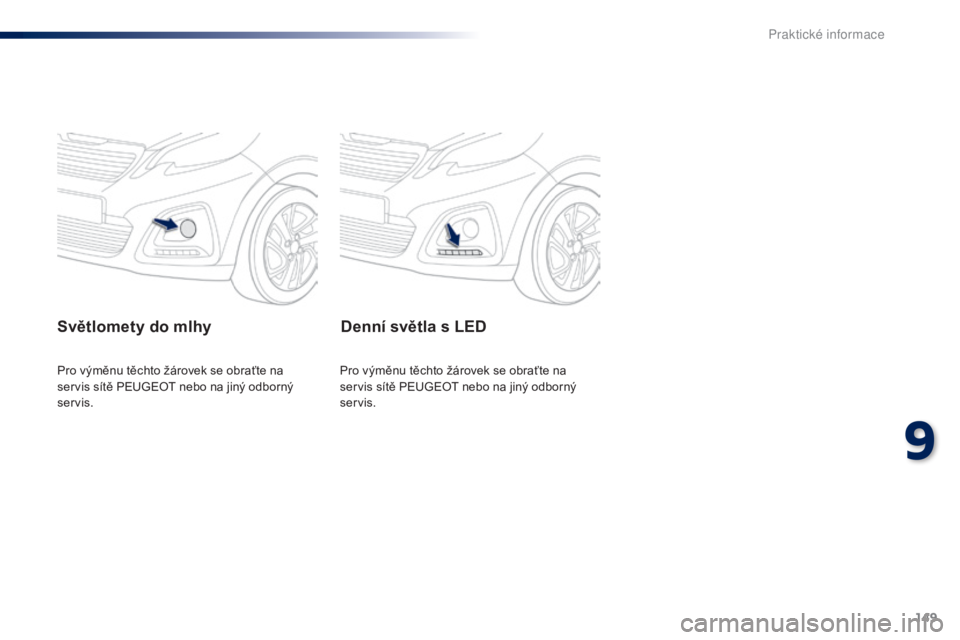

Světlomety do mlhy
9
Pr

150
B3_cs_Chap09_info-pratiques_ed01-2014
1. Brzdová světla (P21/5W )
2. O br ysová světla ( P21/5W )
3.
S

měrová světla ( PY21W)
4.
S

větlo zpátečky ( P21W), pravá stran a


S
větlo do mlhy ( P21W), levá strana
Zadní světla
Tyto žárovky se mění po demontáži světla:
F
O tevřete zavazadlový prostor,
F

S
ejměte plastový kryt a vyšroubujte šroub.
F

Pe
vně roztáhněte postranní obložení
Z

deformování obložení je normální.
F

V
yšroubujte matici a sejměte ji (dávejte
pozor, aby nezapadla do blatníku).
F

D
emontujte svítilnu jejím vytažením silou
směrem ven, F
V yjměte vadnou žárovku ze zadní části
světla a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů a dbejte na správné umístění
světla.
Praktick

151
B3_cs_Chap09_info-pratiques_ed01-2014

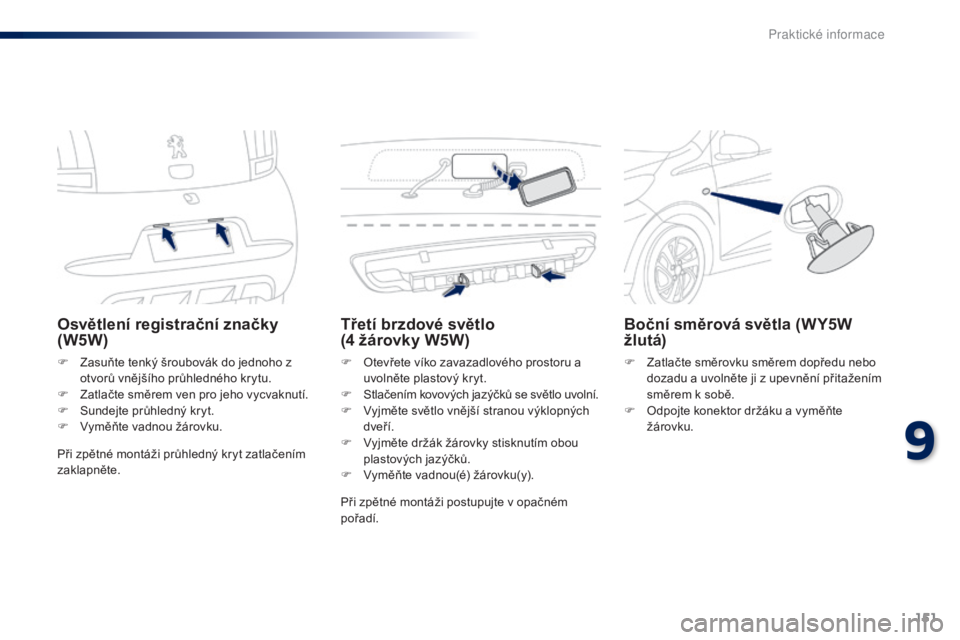

Osvětlení registrační značky
(W5W)
F Zasuňte tenký šroubovák do jednoho z otvorů vnějšího průhledného krytu.
F

Z
atlačte směrem ven pro jeho vycvaknutí.
F

S
undejte průhledný kryt.
F

V
yměňte vadnou žárovku.
Třetí brzdové světlo
(4 žárovky W5W)
F Otevřete víko zavazadlového prostoru a
uvolněte plastový kryt.
F
S

tlačením kovových jazýčků se světlo uvolní.
F

V
yjměte světlo vnější stranou výklopných
dveří.
F

V
yjměte držák žárovky stisknutím obou
plastových jazýčků.
F

V
yměňte vadnou(é) žárovku(y).
Boční směrová světla (WY5W
žlutá)
F Zatlačte směrovku směrem dopředu nebo dozadu a uvolněte ji z upevnění přitažením
směrem k sobě.
F

O
dpojte konektor držáku a vyměňte
žárovku.
Při zpětné montáži průhledný kryt zatlačením
zaklapněte.
Při zpětné montáži postupujte v opačném
pořadí.
9
Praktick

152
B3_cs_Chap09_info-pratiques_ed01-2014

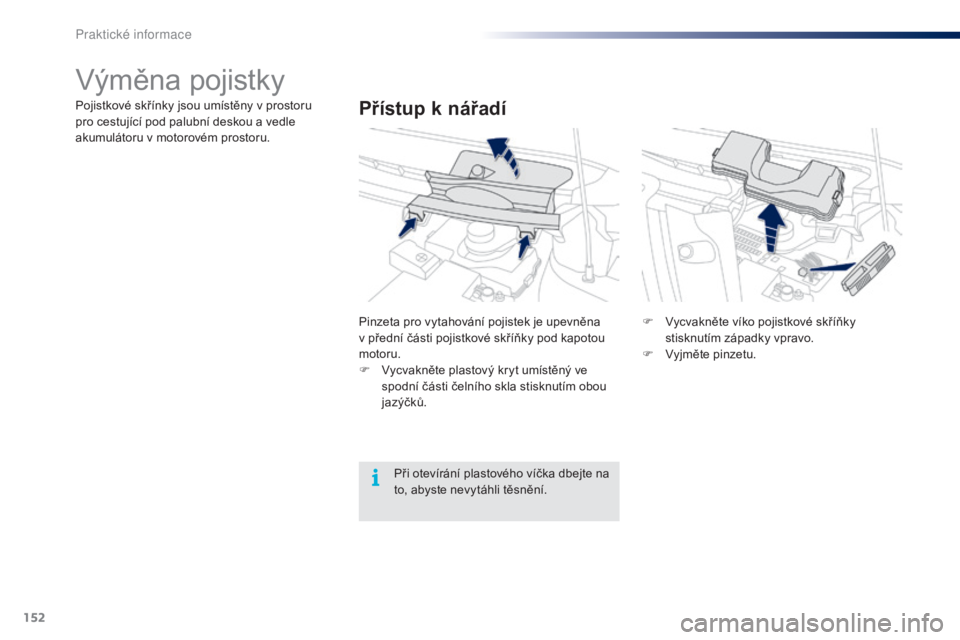

Výměna pojistky
Přístup k nářadíPojistkové skřínky jsou umístěny v prostoru
pro cestující pod palubní deskou a vedle
akumulátoru v motorovém prostoru.Pinzeta pro vytahování pojistek je upevněna
v přední části pojistkové skříňky pod kapotou
motoru.
F

V
ycvakněte plastový kryt umístěný ve
spodní části čelního skla stisknutím obou
jazýčků. F

V
ycvakněte víko pojistkové skříňky
stisknutím západky vpravo.
F

Vy
jměte pinzetu.
Při otevírání plastového víčka dbejte na
to, abyste nevytáhli těsnění.
Pr

153
B3_cs_Chap09_info-pratiques_ed01-2014
Před výměnou pojistky je nutno:
F z jistit příčinu závady a odstranit ji,
F

v
ypnout všechny elektrické spotřebiče,
F

z
aparkovat vozidlo a vypnout zapalování,
F

u
rčit vadnou pojistku pomocí přiřazovací
tabulky a schémat uvedených na
následujících stránkách.

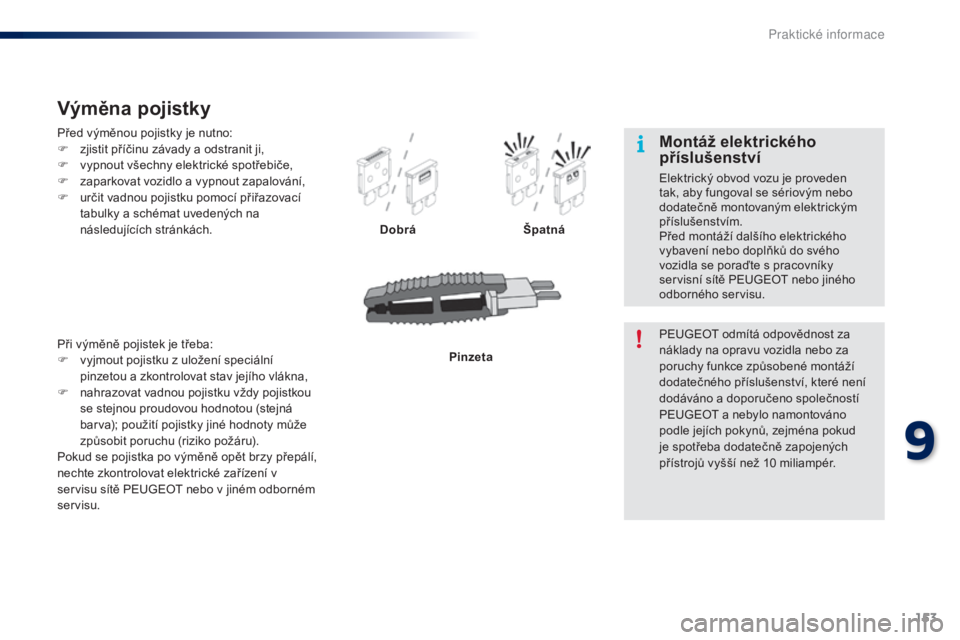

Výměna pojistky
Dobrá Špatná
Pinzeta
Při výměně pojistek je třeba:
F

v

yjmout pojistku z uložení speciální
pinzetou a zkontrolovat stav jejího vlákna,
F

n

ahrazovat vadnou pojistku vždy pojistkou
se stejnou proudovou hodnotou (stejná
barva); použití pojistky jiné hodnoty může
způsobit poruchu (riziko požáru).
Pokud se pojistka po výměně opět brzy přepálí,
nechte zkontrolovat elektrické zařízení v
servisu sítě PEUGEOT nebo v jiném odborném
servisu. PEUGEOT odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy funkce způsobené montáží
dodatečného příslušenství, které není
dodáváno a doporučeno společností
PEUGEOT a nebylo namontováno
podle jejích pokynů, zejména pokud
je spotřeba dodatečně zapojených
přístrojů vyšší než 10
miliampér.
Montáž elektrického
příslušenství
Elektrický obvod vozu je proveden
tak, aby fungoval se sériovým nebo
dodatečně montovaným elektrickým
příslušenstvím.
Před montáží dalšího elektrického
vybavení nebo doplňků do svého
vozidla se poraďte s pracovníky
servisní sítě PEUGEOT nebo jiného
odborného servisu.
9
Pr

154
B3_cs_Chap09_info-pratiques_ed01-2014

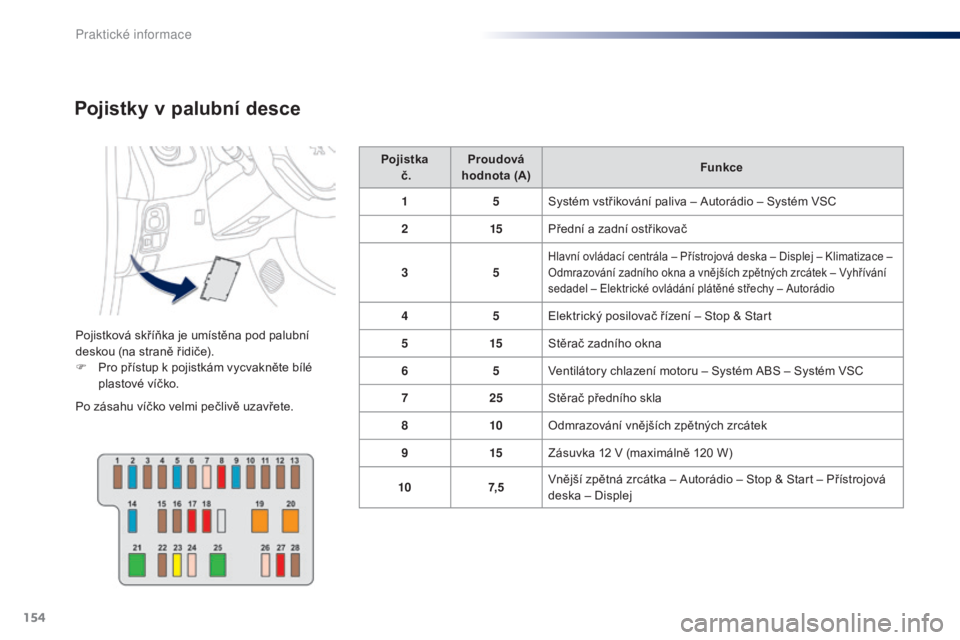

Pojistky v palubní desce
Pojistková skříňka je umístěna pod palubní
deskou (na straně řidiče).
F
P
ro přístup k pojistkám vycvakněte bílé
plastové víčko.
Po zásahu víčko velmi pečlivě uzavřete. Pojistka

č. Proudová
hodnota (A) Funkce
1 5Systém vstřikování paliva – Autorádio – Systém VSC
2 15Přední a zadní ostřikovač
3 5
Hlavní ovládací centrála – Přístrojová deska – Displej – Klimatizace –
Odmrazování zadního okna a vnějších zpětných zrcátek – Vyhřívání
sedadel – Elektrické ovládání plátěné střechy – Autorádio
45Elektrický posilovač řízení – Stop & Start
5 15Stěrač zadního okna
6 5Ventilátory chlazení motoru – Systém ABS – Systém VSC
7 25Stěrač předního skla
8 10Odmrazování vnějších zpětných zrcátek
9 15Zásuvka 12
V (maximálně 120 W)
10 7, 5Vnější zpětná zrcátka – Autorádio – Stop & Start – Přístrojová
deska – Displej
Praktick

155
B3_cs_Chap09_info-pratiques_ed01-2014

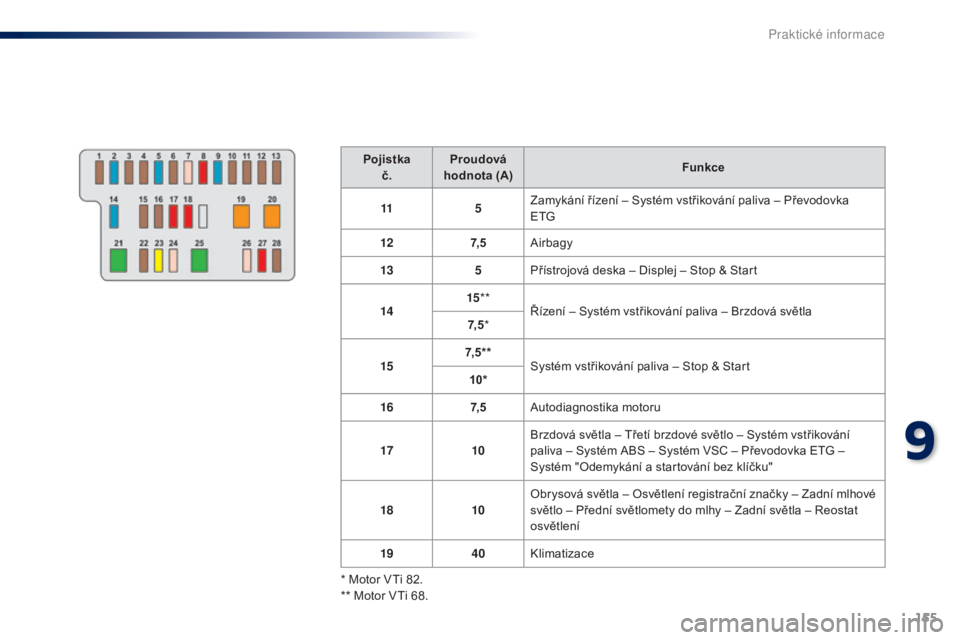

Pojistkač. Proudová
hodnota (A) Funkce
11 5Zamykání řízení – Systém vstřikování paliva – Převodovka
ETG
12 7, 5Airbagy
13 5Přístrojová deska – Displej – Stop & Start
14 15
**
Řízení – Systém vstřikování paliva – Brzdová světla
7, 5 *
15 7, 5 * *
Systém vstřikování paliva – Stop & Start
10*
16 7, 5Autodiagnostika motoru
17 10Brzdová světla – Třetí brzdové světlo – Systém vstřikování
paliva – Systém ABS – Systém VSC – Převodovka ETG –
Systém "Odemykání a startování bez klíčku"
18 10Obrysová světla – Osvětlení registrační značky – Zadní mlhové
světlo – Přední světlomety do mlhy – Zadní světla – Reostat
osvětlení
19 40Klimatizace
* Motor VTi 82.
** Motor VTi 68.
9
Praktick

156
B3_cs_Chap09_info-pratiques_ed01-2014

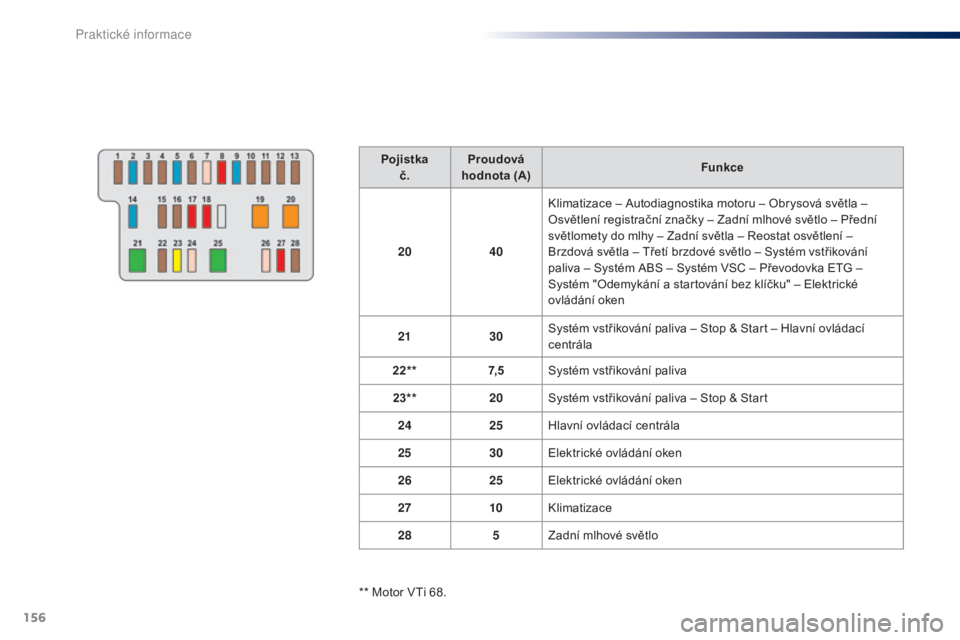

Pojistkač. Proudová
hodnota (A) Funkce
20 40Klimatizace – Autodiagnostika motoru – Obrysová světla –
Osvětlení registrační značky – Zadní mlhové světlo – Přední
světlomety do mlhy – Zadní světla – Reostat osvětlení –
Brzdová světla – Třetí brzdové světlo – Systém vstřikování
paliva – Systém ABS – Systém VSC – Převodovka ETG
–
Systém "Odemykání a startování bez klíčku" – Elektrické
ovládání oken
21 30Systém vstřikování paliva – Stop & Start – Hlavní ovládací
centrála
22** 7, 5Systém vstřikování paliva
23** 20Systém vstřikování paliva – Stop & Start
24 25Hlavní ovládací centrála
25 30Elektrické ovládání oken
26 25Elektrické ovládání oken
27 10Klimatizace
28 5Zadní mlhové světlo
** Motor VTi 68.
Praktick

157
B3_cs_Chap09_info-pratiques_ed01-2014
Pojistka
č . Proudová
hodnota (A) Funkce
1 10Pravé potkávací světlo
2 10Levé potkávací světlo – Seřizování výšky sklonu světlometů
3 7, 5Pravé dálkové světlo
4 7, 5Levé dálkové světlo – Přístrojová deska – Displej
5 * 15Systém vstřikování paliva
6 * 7, 5Systém vstřikování paliva
7 * 15Systém vstřikování paliva
8 * 7, 5Ventilátory chlazení
9 7, 5Klimatizace
10 ** 7, 5Systém vstřikování paliva – Brzdová světla – Třetí brzdové
světlo
11 5Stropní světlo – Osvětlení zavazadlového prostoru
12 10Smšrová světla – Výstražná světla – Přístrojová deska - Displej

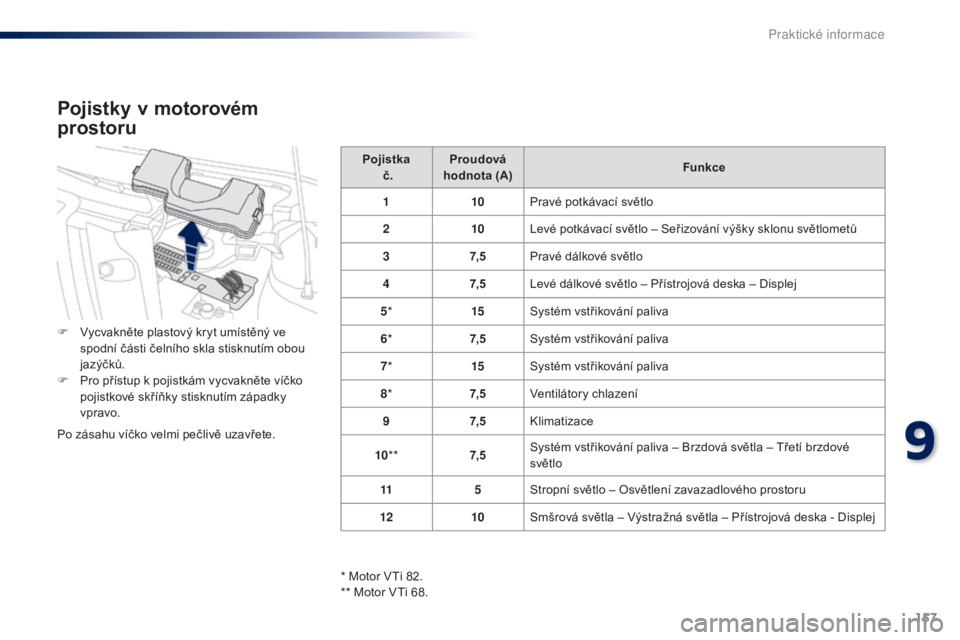

Pojistky v motorovém
prostoru
F Vycvakněte plastový kryt umístěný ve
spodní části čelního skla stisknutím obou
jazýčků.
F

P
ro přístup k pojistkám vycvakněte víčko
pojistkové skříňky stisknutím západky
vpravo.
Po zásahu víčko velmi pečlivě uzavřete.
* Motor VTi 82.
** Motor VTi 68.
9
Praktick

158
B3_cs_Chap09_info-pratiques_ed01-2014

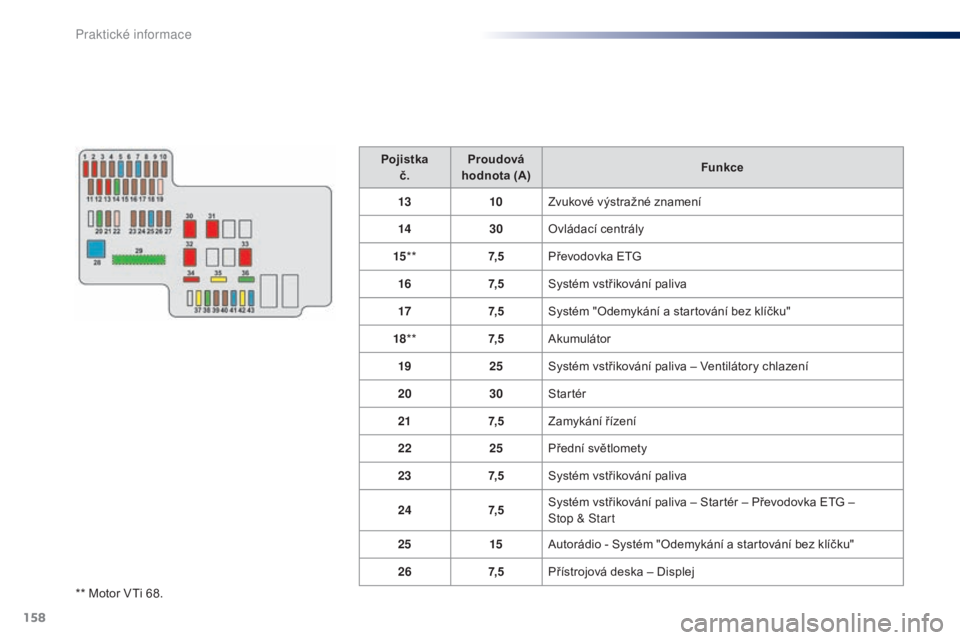

** Motor VTi 68.Pojistka
č. Proudová
hodnota (A) Funkce
13 10Zvukové výstražné znamení
14 30Ovládací centrály
15 ** 7, 5Převodovka ETG
16 7, 5Systém vstřikování paliva
17 7, 5Systém "Odemykání a startování bez klíčku"
18 ** 7, 5Akumulátor
19 25Systém vstřikování paliva – Ventilátory chlazení
20 30Startér
21 7, 5Zamykání řízení
22 25Přední světlomety
23 7, 5Systém vstřikování paliva
24 7, 5Systém vstřikování paliva – Startér – Převodovka ETG –
Stop & Start
25 15Autorádio - Systém "Odemykání a startování bez klíčku"
26 7, 5Přístrojová deska – Displej
Praktick
