PEUGEOT 108 2014 Návod na použití (in Czech)

159
B3_cs_Chap09_info-pratiques_ed01-2014
Pojistkač. Proudová
hodnota (A) Funkce
27 7, 5Systém VSC
28 60Pojistková skříňka v prostoru pro cestující
29** 125***Odmrazování zadního okna a zpětných vnějších zrcátek –
Vyhřívání sedadel – Elektrické ovládání plátěné střechy –
Systém ABS – Systém VSC – Ventilátory chlazení – Přední
světlomety do mlhy – Denní světla s LED
30 50
Převodovka ETG
40 Stop & Start
31 50Posilovač řízení
32 50*
Ventilátory chlazení
30
40
33 50Systém ABS – Systém VSC
34 10Náhradní pojistka
* Motor VTi 82.
** Motor VTi 68.
***

T

ato pojistka smí být měněna pouze v
servisu sítě PEUGEOT nebo v jiném
odborném servisu.
9
Praktick

160
B3_cs_Chap09_info-pratiques_ed01-2014

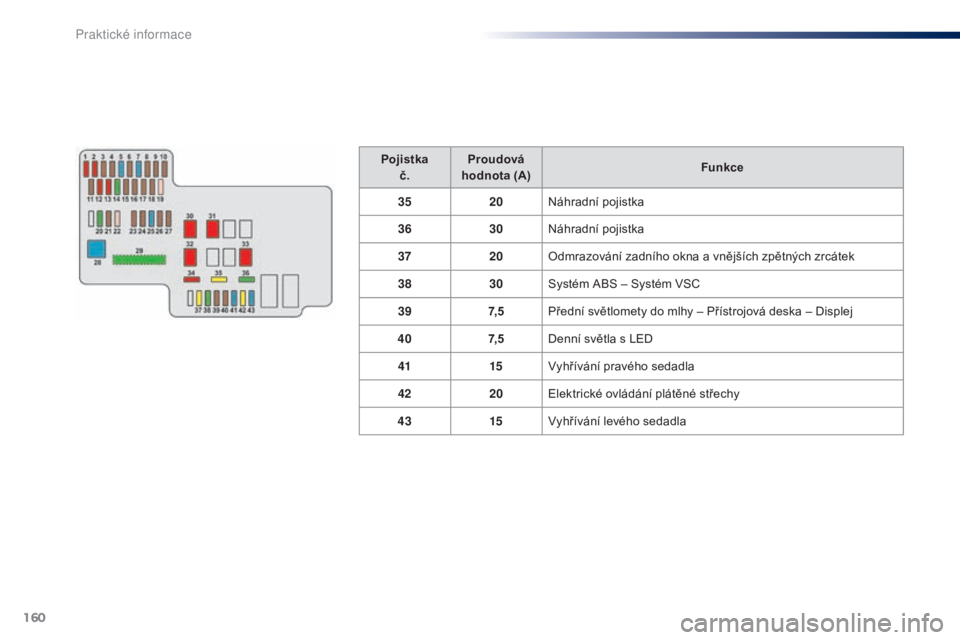

Pojistka č. Proudová
hodnota (A) Funkce
35 20Náhradní pojistka
36 30Náhradní pojistka
37 20Odmrazování zadního okna a vnějších zpětných zrcátek
38 30Systém ABS – Systém VSC
39 7, 5Přední světlomety do mlhy – Přístrojová deska – Displej
40 7, 5Denní světla s LED
41 15Vyhřívání pravého sedadla
42 20Elektrické ovládání plátěné střechy
43 15Vyhřívání levého sedadla
Praktick

161
B3_cs_Chap09_info-pratiques_ed01-2014

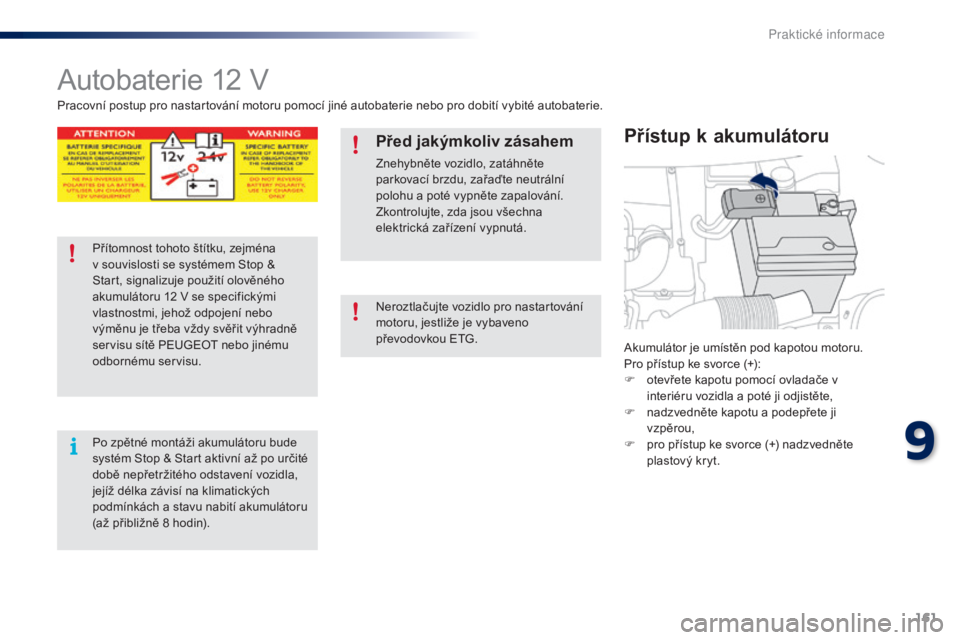

Autobaterie 12 V
Akumulátor je umístěn pod kapotou motoru.
Pro přístup ke svorce (+):
F
o
tevřete kapotu pomocí ovladače v
interiéru vozidla a poté ji odjistěte,
F

n
adzvedněte kapotu a podepřete ji
vzpěrou,
F

p
ro přístup ke svorce (+) nadzvedněte
plastový kryt.
Přístup k akumulátoru
Pracovní postup pro nastartování motoru pomocí jiné autobaterie nebo pro dobití vybité autobaterie.
Před jakýmkoliv zásahem
Znehybněte vozidlo, zatáhněte
parkovací brzdu, zařaďte neutrální
polohu a poté vypněte zapalování.
Zkontrolujte, zda jsou všechna
elektrická zařízení vypnutá.
Přítomnost tohoto štítku, zejména
v souvislosti se systémem Stop &
Start, signalizuje použití olověného
akumulátoru 12

V se specifickými
vlastnostmi, jehož odpojení nebo
výměnu je třeba vždy svěřit výhradně
servisu sítě PEUGEOT nebo jinému
odbornému servisu.
Po zpětné montáži akumulátoru bude
systém Stop & Start aktivní až po určité
době nepřetržitého odstavení vozidla,
jejíž délka závisí na klimatických
podmínkách a stavu nabití akumulátoru
(až přibližně 8

hodin). Neroztlačujte vozidlo pro nastartování
motoru, jestliže je vybaveno
převodovkou ETG.
9
Pr

162
B3_cs_Chap09_info-pratiques_ed01-2014

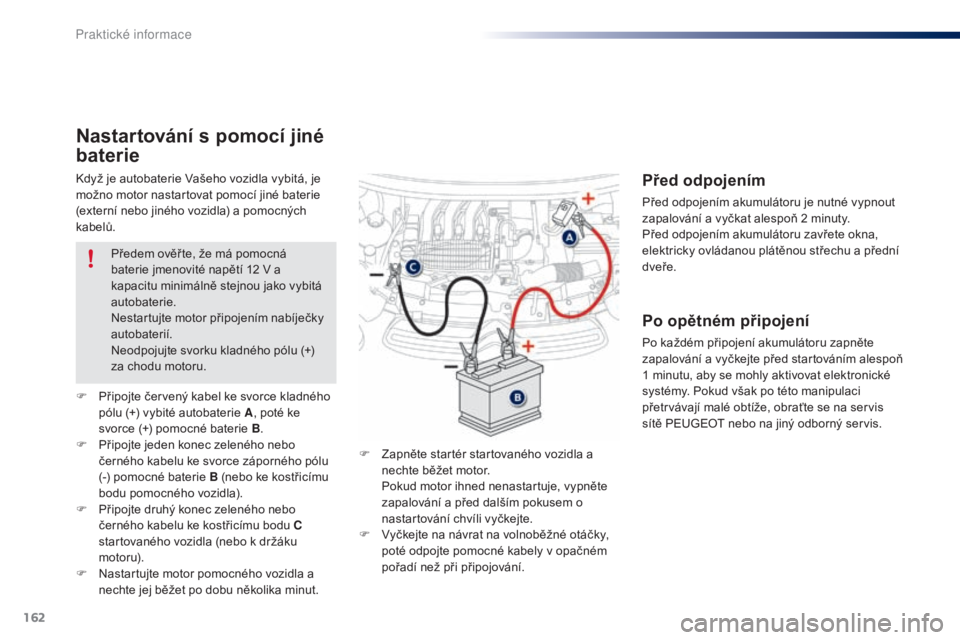

Když je autobaterie Vašeho vozidla vybitá, je
možno motor nastartovat pomocí jiné baterie
(externí nebo jiného vozidla) a pomocných
kabelů.
Nastartování s pomocí jiné
baterie
F Zapněte startér startovaného vozidla a nechte běžet motor.
P

okud motor ihned nenastartuje, vypněte
zapalování a před dalším pokusem o
nastartování chvíli vyčkejte.
F

V
yčkejte na návrat na volnoběžné otáčky,
poté odpojte pomocné kabely v opačném
pořadí než při připojování.
F

P

řipojte červený kabel ke svorce kladného
pólu (+) vybité autobaterie A , poté ke
svorce (+) pomocné baterie B .
F
P
řipojte jeden konec zeleného nebo
černého kabelu ke svorce záporného pólu
(-) pomocné baterie B (nebo ke kostřicímu
bodu pomocného vozidla).
F

P

řipojte druhý konec zeleného nebo
černého kabelu ke kostřicímu bodu C
startovaného vozidla (nebo k držáku
motoru).
F

N

astartujte motor pomocného vozidla a
nechte jej běžet po dobu několika minut. Předem ověř te, že má pomocná
baterie jmenovité napětí 12

V a
kapacitu minimálně stejnou jako vybitá
autobaterie.
Nestartujte motor připojením nabíječky
autobaterií.
Neodpojujte svorku kladného pólu (+)
za chodu motoru.
Před odpojením
Před odpojením akumulátoru je nutné vypnout
zapalování a vyčkat alespoň 2 minuty.
Před odpojením akumulátoru zavřete okna,
elektricky ovládanou plátěnou střechu a přední
dveře.
Po opětném připojení
Po každém připojení akumulátoru zapněte
zapalování a vyčkejte před startováním alespoň
1
minutu, aby se mohly aktivovat elektronické
systémy. Pokud však po této manipulaci
přetrvávají malé obtíže, obraťte se na servis
sítě PEUGEOT nebo na jiný odborný servis.
Praktick

163
B3_cs_Chap09_info-pratiques_ed01-2014

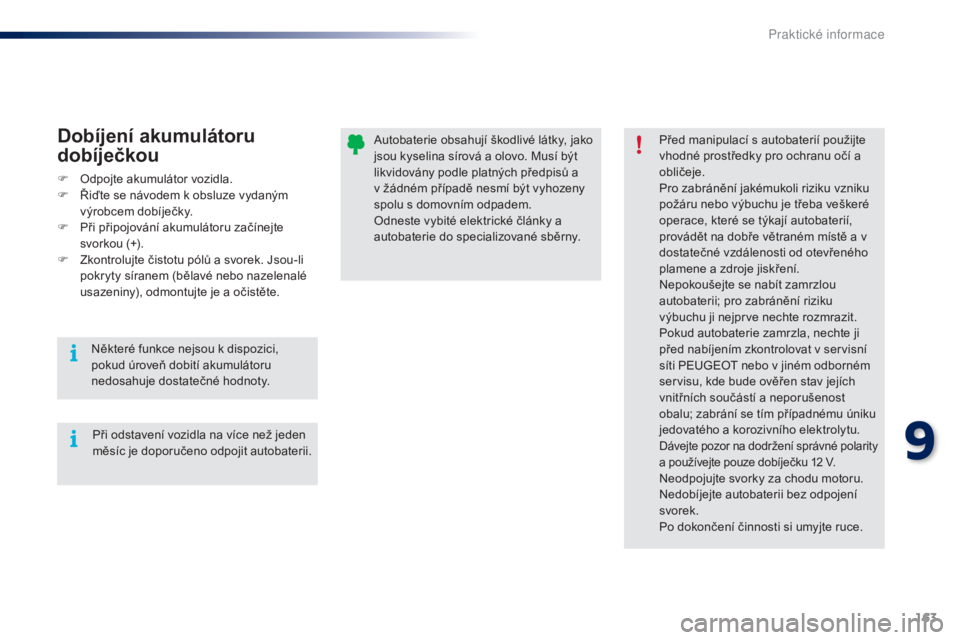

Autobaterie obsahují škodlivé látky, jako
jsou kyselina sírová a olovo. Musí být
likvidovány podle platných předpisů a
v žádném případě nesmí být vyhozeny
spolu s domovním odpadem.
Odneste vybité elektrické články a
autobaterie do specializované sběrny.Před manipulací s autobaterií použijte
vhodné prostředky pro ochranu očí a
obličeje.
Pro zabránění jakémukoli riziku vzniku
požáru nebo výbuchu je třeba veškeré
operace, které se týkají autobaterií,
provádět na dobře větraném místě a v
dostatečné vzdálenosti od otevřeného
plamene a zdroje jiskření.
Nepokoušejte se nabít zamrzlou
autobaterii; pro zabránění riziku
výbuchu ji nejprve nechte rozmrazit.
Pokud autobaterie zamrzla, nechte ji
před nabíjením zkontrolovat v servisní
síti PEUGEOT nebo v jiném odborném
servisu, kde bude ověřen stav jejích
vnitřních součástí a neporušenost
obalu; zabrání se tím případnému úniku
jedovatého a korozivního elektrolytu.
Dávejte pozor na dodržení správné polarity
a používejte pouze dobíječku 12
V.
Neodpojujte svorky za chodu motoru.
Nedobíjejte autobaterii bez odpojení
svorek.
Po dokončení činnosti si umyjte ruce.
Při odstavení vozidla na více než jeden
měsíc je doporučeno odpojit autobaterii.
Dobíjení akumulátoru
dobíječkou
F Odpojte akumulátor vozidla.
F
Ř iďte se návodem k obsluze vydaným
výrobcem dobíječky.
F

P
ři připojování akumulátoru začínejte
svorkou (+).
F

Z
kontrolujte čistotu pólů a svorek. Jsou-li
pokryty síranem (bělavé nebo nazelenalé
usazeniny), odmontujte je a očistěte.
Některé funkce nejsou k dispozici,
pokud úroveň dobití akumulátoru
nedosahuje dostatečné hodnoty.
9
Pr

164
B3_cs_Chap09_info-pratiques_ed01-2014

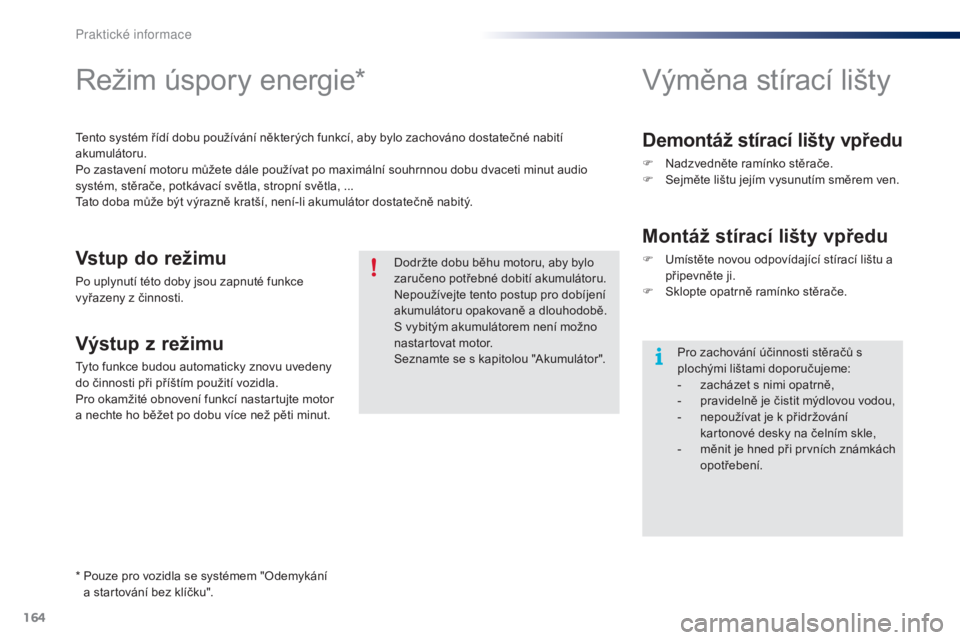

Režim úspory energie*
Tento systém řídí dobu používání některých funkcí, aby bylo zachováno dostatečné nabití
akumulátoru.
Po zastavení motoru můžete dále používat po maximální souhrnnou dobu dvaceti minut audio
systém, stěrače, potkávací světla, stropní světla, ...
Tato doba může být výrazně kratší, není-li akumulátor dostatečně nabitý.Dodržte dobu běhu motoru, aby bylo
zaručeno potřebné dobití akumulátoru.
Nepoužívejte tento postup pro dobíjení
akumulátoru opakovaně a dlouhodobě.
S vybitým akumulátorem není možno
nastartovat motor.
Seznamte se s kapitolou "Akumulátor".
Vstup do režimu
Po uplynutí této doby jsou zapnuté funkce
vyřazeny z činnosti.
Výstup z režimu
Tyto funkce budou automaticky znovu uvedeny
do činnosti při příštím použití vozidla.
Pro okamžité obnovení funkcí nastartujte motor
a nechte ho běžet po dobu více než pěti minut.
Výměna stírací lišty
Demontáž stírací lišty vpředu
F Nadzvedněte ramínko stěrače.
F S ejměte lištu jejím vysunutím směrem ven.
Montáž stírací lišty vpředu
F Umístěte novou odpovídající stírací lištu a připevněte ji.
F

S
klopte opatrně ramínko stěrače.
Pro zachování účinnosti stěračů s
plochými lištami doporučujeme:
-

z
acházet s nimi opatrně,
-

p
ravidelně je čistit mýdlovou vodou,
-

n
epoužívat je k přidržování
kartonové desky na čelním skle,
-

m
ěnit je hned při prvních známkách
opotřebení.
*

P

ouze pro vozidla se systémem "Odemykání
a startování bez klíčku".
Pr

165
B3_cs_Chap09_info-pratiques_ed01-2014

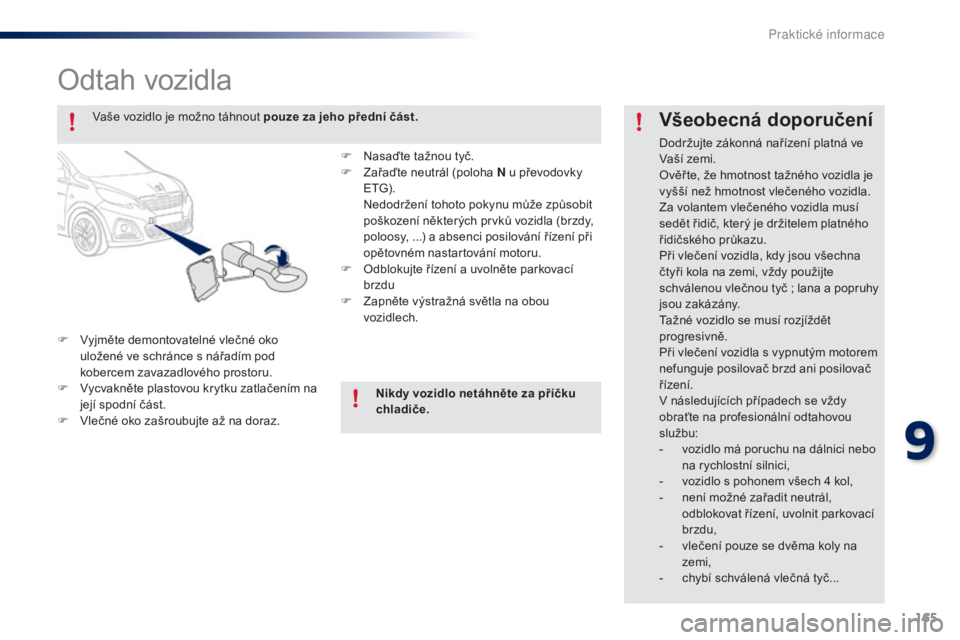

Odtah vozidla
F Vyjměte demontovatelné vlečné oko uložené ve schránce s nářadím pod
kobercem zavazadlového prostoru.
F

V
ycvakněte plastovou krytku zatlačením na
její spodní část.
F

V
lečné oko zašroubujte až na doraz.
Všeobecná doporučení
Dodržujte zákonná nařízení platná ve
Vaší zemi.
Ověř te, že hmotnost tažného vozidla je
vyšší než hmotnost vlečeného vozidla.
Za volantem vlečeného vozidla musí
sedět řidič, který je držitelem platného
řidičského průkazu.
Při vlečení vozidla, kdy jsou všechna
čtyři kola na zemi, vždy použijte
schválenou vlečnou tyč ; lana a popruhy
jsou zakázány.
Tažné vozidlo se musí rozjíždět
progresivně.
Při vlečení vozidla s vypnutým motorem
nefunguje posilovač brzd ani posilovač
řízení.
V následujících případech se vždy
obraťte na profesionální odtahovou
službu:
-

v
ozidlo má poruchu na dálnici nebo
na rychlostní silnici,
-

v
ozidlo s pohonem všech 4 kol,
-

n
ení možné zařadit neutrál,
odblokovat řízení, uvolnit parkovací
brzdu,
-

v
lečení pouze se dvěma koly na
zemi,
-

c
hybí schválená vlečná tyč...
Vaše vozidlo je možno táhnout pouze za jeho přední část.
F
N
asaďte tažnou tyč.
F

Z

ařaďte neutrál (poloha N u převodovky
ETG).
N

edodržení tohoto pokynu může způsobit
poškození některých prvků vozidla (brzdy,
poloosy, ...) a absenci posilování řízení při
opětovném nastartování motoru.
F

O

dblokujte řízení a uvolněte parkovací
brzdu
F

Z

apněte výstražná světla na obou
vozidlech.
Nikdy vozidlo netáhněte za příčku
chladiče.
9
Praktick

166
B3_cs_Chap09_info-pratiques_ed01-2014
Montáž střešních tyčí
Při montáži příčných střešních tyčí použijte
příslušenství doporučené společností
PEUGEOT a řiďte se montážním návodem od
výrobce nosiče.
Bližší informace Vám poskytnou pracovníci
servisní sítě PEUGEOT nebo jiného odborného
servisu.Seznamte se s legislativou platnou v
dané zemi, abyste dodrželi předpisy
upravující přepravu předmětů delších
než vozidlo.
Maximální přípustné zatížení střešních tyčí
při výšce nákladu nepřekračující 40
cm
(vyjma nosiče kol): 40
kg.
Jestliže výška nákladu překročí 40
cm,
uzpůsobte r ychlost vozidla profilu vozovky,
aby nedošlo k poškození střešních tyčí.
Praktick

167
B3_cs_Chap09_info-pratiques_ed01-2014

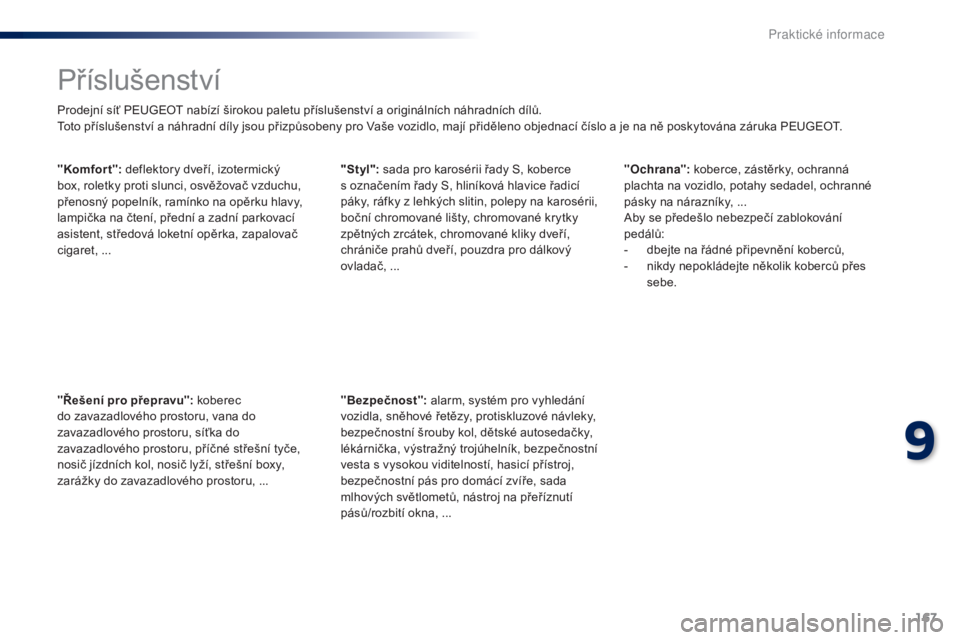

Příslušenství
Prodejní síť PEUGEOT nabízí širokou paletu příslušenství a originálních náhradních dílů.
Toto příslušenství a náhradní díly jsou přizpůsobeny pro Vaše vozidlo, mají přiděleno objednací číslo a je na ně poskytována záruka PEUGEOT.
"Komfort ": deflektory dveří, izotermický
box, roletky proti slunci, osvěžovač vzduchu,
přenosný popelník, ramínko na opěrku hlavy,
lampička na čtení, přední a zadní parkovací
asistent, středová loketní opěrka, zapalovač
cigaret, ...
" Řešení pro přepravu ": koberec
do zavazadlového prostoru, vana do
zavazadlového prostoru, síťka do
zavazadlového prostoru, příčné střešní tyče,
nosič jízdních kol, nosič lyží, střešní boxy,
zarážky do zavazadlového prostoru, ... "
Bezpečnost ": alarm, systém pro vyhledání
vozidla, sněhové řetězy, protiskluzové návleky,
bezpečnostní šrouby kol, dětské autosedačky,
lékárnička, výstražný trojúhelník, bezpečnostní
vesta s vysokou viditelností, hasicí přístroj,
bezpečnostní pás pro domácí zvíře, sada
mlhových světlometů, nástroj na přeříznutí
pásů/rozbití okna, ... "
Ochrana ": koberce, zástěrky, ochranná
plachta na vozidlo, potahy sedadel, ochranné
pásky na nárazníky, ...
Aby se předešlo nebezpečí zablokování
pedálů:
-

d
bejte na řádné připevnění koberců,
-

n
ikdy nepokládejte několik koberců přes
sebe.
"Styl":
sada pro karosérii řady S, koberce
s označením řady S, hliníková hlavice řadicí
páky, ráfky z lehkých slitin, polepy na karosérii,
boční chromované lišty, chromované krytky
zpětných zrcátek, chromované kliky dveří,
chrániče prahů dveří, pouzdra pro dálkový
ovladač, ...
9
Praktick

168
B3_cs_Chap09_info-pratiques_ed01-2014

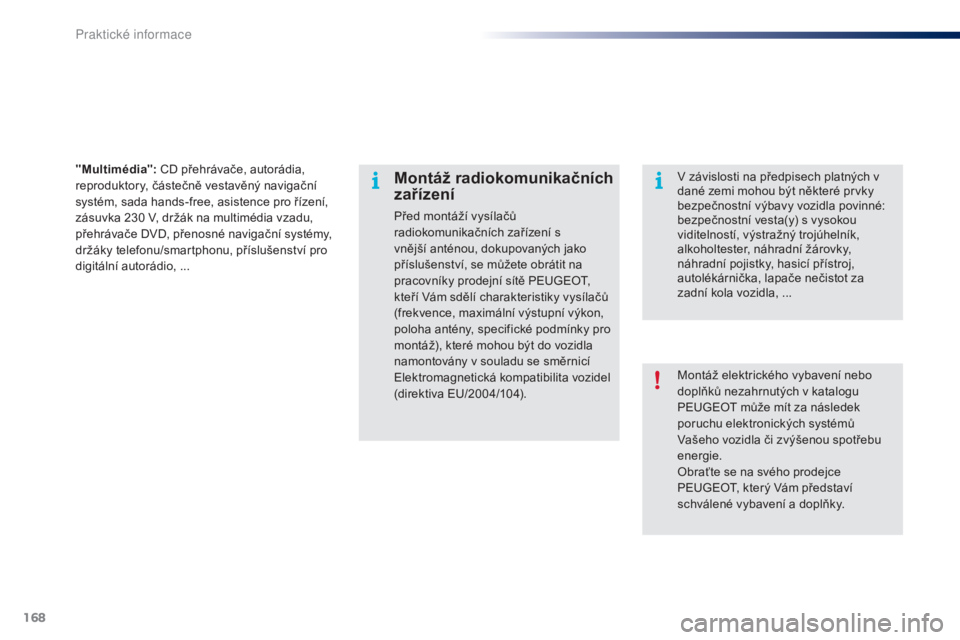

Montáž elektrického vybavení nebo
doplňků nezahrnutých v katalogu
PEUGEOT může mít za následek
poruchu elektronických systémů
Vašeho vozidla či zvýšenou spotřebu
energie.
Obraťte se na svého prodejce
PEUGEOT, který Vám představí
schválené vybavení a doplňky.
Montáž radiokomunikačních
zařízení
Před montáží vysílačů
radiokomunikačních zařízení s
vnější anténou, dokupovaných jako
příslušenství, se můžete obrátit na
pracovníky prodejní sítě PEUGEOT,
kteří Vám sdělí charakteristiky vysílačů
(frekvence, maximální výstupní výkon,
poloha antény, specifické podmínky pro
montáž), které mohou být do vozidla
namontovány v souladu se směrnicí
Elektromagnetická kompatibilita vozidel
(direktiva EU/2004/104).V závislosti na předpisech platných v
dané zemi mohou být některé prvky
bezpečnostní výbavy vozidla povinné:
bezpečnostní vesta(y) s vysokou
viditelností, výstražný trojúhelník,
alkoholtester, náhradní žárovky,
náhradní pojistky, hasicí přístroj,
autolékárnička, lapače nečistot za
zadní kola vozidla, ...
"
Multimédia ": CD přehrávače, autorádia,
reproduktory, částečně vestavěný navigační
systém, sada hands-free, asistence pro řízení,
zásuvka 230

V, držák na multimédia vzadu,
přehrávače DVD, přenosné navigační systémy,
držáky telefonu/smartphonu, příslušenství pro
digitální autorádio, ...
Praktick
