PEUGEOT 108 2014 Upute Za Rukovanje (in Croatian)

109

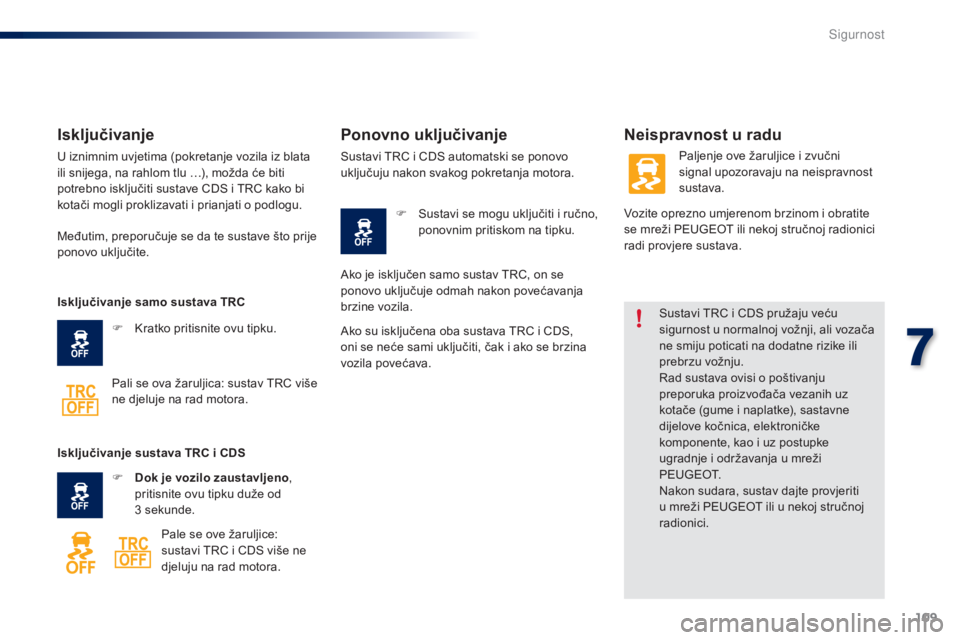

Sustavi TRC i CDS pružaju veću
sigurnost u normalnoj vožnji, ali vozača
ne smiju poticati na dodatne rizike ili
prebrzu vožnju.
Rad sustava ovisi o poštivanju
preporuka proizvođača vezanih uz
kotače (gume i naplatke), sastavne
dijelove kočnica, elektroničke
komponente, kao i uz postupke
ugradnje i održavanja u mreži
P E U G E O T.
Nakon sudara, sustav dajte provjeriti
u mreži PEUGEOT ili u nekoj stručnoj
radionici.
Isključivanje
U iznimnim uvjetima (pokretanje vozila iz blata
ili snijega, na rahlom tlu …), možda će biti
potrebno isključiti sustave CDS i TRC kako bi
kotači mogli proklizavati i prianjati o podlogu.
Neispravnost u radu
Međutim, preporučuje se da te sustave što prije
ponovo uključite.F

K
ratko pritisnite ovu tipku.
Pali se ova žaruljica: sustav TRC više
ne djeluje na rad motora.
Ponovno uključivanje
Sustavi TRC i CDS automatski se ponovo
uključuju nakon svakog pokretanja motora. F

S
ustavi se mogu uključiti i ručno,
ponovnim pritiskom na tipku. Paljenje ove žaruljice i zvučni
signal upozoravaju na neispravnost
sustava.
Vozite oprezno umjerenom brzinom i obratite
se mreži PEUGEOT ili nekoj stručnoj radionici
radi provjere sustava.
Isključivanje samo sustava TRC
Isključivanje sustava TRC i CDS F

D

ok je vozilo zaustavljeno ,
pritisnite ovu tipku duže od
3

sekunde. Pale se ove žaruljice:
sustavi TRC i CDS više ne
djeluju na rad motora. Ako je isključen samo sustav TRC, on se
ponovo uključuje odmah nakon povećavanja
brzine vozila.
Ako su isključena oba sustava TRC i CDS,
oni se neće sami uključiti, čak i ako se brzina
vozila povećava.
7
Sig

110

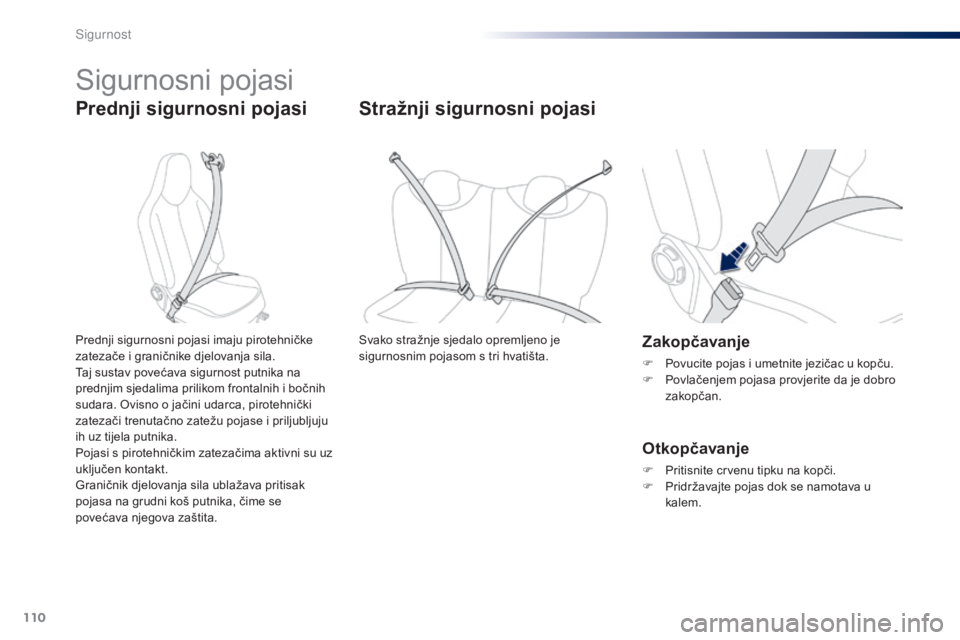

Sigurnosni pojasi
Prednji sigurnosni pojasi
Zakopčavanje
F Povucite pojas i umetnite jezičac u kopču.
F P ovlačenjem pojasa provjerite da je dobro
zakopčan.
Prednji sigurnosni pojasi imaju pirotehničke
zatezače i graničnike djelovanja sila.
Taj sustav povećava sigurnost putnika na
prednjim sjedalima prilikom frontalnih i bočnih
sudara. Ovisno o jačini udarca, pirotehnički
zatezači trenutačno zatežu pojase i priljubljuju
ih uz tijela putnika.
Pojasi s pirotehničkim zatezačima aktivni su uz
uključen kontakt.
Graničnik djelovanja sila ublažava pritisak
pojasa na grudni koš putnika, čime se
povećava njegova zaštita.
Stražnji sigurnosni pojasi
Svako stražnje sjedalo opremljeno je
sigurnosnim pojasom s tri hvatišta.
Otkopčavanje
F Pritisnite crvenu tipku na kopči.
F
P ridržavajte pojas dok se namotava u
kalem.
Sig

111

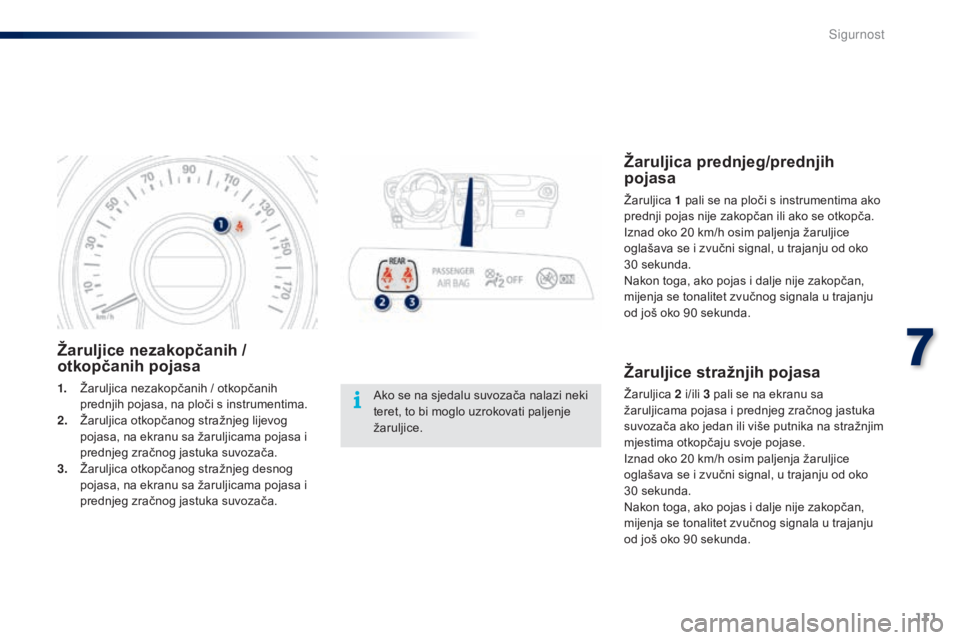

Žaruljice nezakopčanih /
otkopčanih pojasa
1. Žaruljica nezakopčanih / otkopčanih prednjih pojasa, na ploči s instrumentima.
2.
Ž

aruljica otkopčanog stražnjeg lijevog
pojasa, na ekranu sa žaruljicama pojasa i
prednjeg zračnog jastuka suvozača.
3.
Ž

aruljica otkopčanog stražnjeg desnog
pojasa, na ekranu sa žaruljicama pojasa i
prednjeg zračnog jastuka suvozača.Žaruljice stražnjih pojasa
Žaruljica 2 i/ili 3 pali se na ekranu sa
žaruljicama pojasa i prednjeg zračnog jastuka
suvozača ako jedan ili više putnika na stražnjim
mjestima otkopčaju svoje pojase.
Iznad oko 20
km/h osim paljenja žaruljice
oglašava se i zvučni signal, u trajanju od oko
30
sekunda.
Nakon toga, ako pojas i dalje nije zakopčan,
mijenja se tonalitet zvučnog signala u trajanju
od još oko 90
sekunda.
Ako se na sjedalu suvozača nalazi neki
teret, to bi moglo uzrokovati paljenje
žaruljice.
Žaruljica prednjeg/prednjih
pojasa
Žaruljica
1 pali se na ploči s instrumentima ako
prednji pojas nije zakopčan ili ako se otkopča.
Iznad oko 20
km/h osim paljenja žaruljice
oglašava se i zvučni signal, u trajanju od oko
30
sekunda.
Nakon toga, ako pojas i dalje nije zakopčan,
mijenja se tonalitet zvučnog signala u trajanju
od još oko 90
sekunda.
7
Sigurnost

112

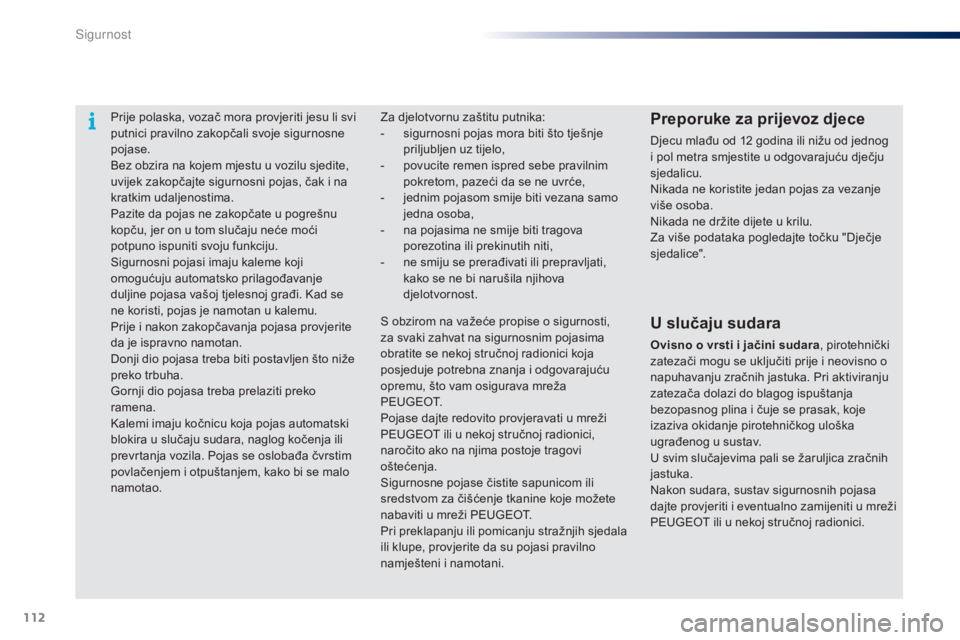

Prije polaska, vozač mora provjeriti jesu li svi
putnici pravilno zakopčali svoje sigurnosne
pojase.
Bez obzira na kojem mjestu u vozilu sjedite,
uvijek zakopčajte sigurnosni pojas, čak i na
kratkim udaljenostima.
Pazite da pojas ne zakopčate u pogrešnu
kopču, jer on u tom slučaju neće moći
potpuno ispuniti svoju funkciju.
Sigurnosni pojasi imaju kaleme koji
omogućuju automatsko prilagođavanje
duljine pojasa vašoj tjelesnoj građi. Kad se
ne koristi, pojas je namotan u kalemu.
Prije i nakon zakopčavanja pojasa provjerite
da je ispravno namotan.
Donji dio pojasa treba biti postavljen što niže
preko trbuha.
Gornji dio pojasa treba prelaziti preko
ramena.
Kalemi imaju kočnicu koja pojas automatski
blokira u slučaju sudara, naglog kočenja ili
prevrtanja vozila. Pojas se oslobađa čvrstim
povlačenjem i otpuštanjem, kako bi se malo
namotao.Preporuke za prijevoz djece
Djecu mlađu od 12 godina ili nižu od jednog
i p ol metra smjestite u odgovarajuću dječju
sjedalicu.
Nikada ne koristite jedan pojas za vezanje
više osoba.
Nikada ne držite dijete u krilu.
Za više podataka pogledajte točku "Dječje
sjedalice".
Za djelotvornu zaštitu putnika:
-
s
igurnosni pojas mora biti što tješnje
priljubljen uz tijelo,
-

p

ovucite remen ispred sebe pravilnim
pokretom, pazeći da se ne uvrće,
-

j

ednim pojasom smije biti vezana samo
jedna osoba,
-

n

a pojasima ne smije biti tragova
porezotina ili prekinutih niti,
-

n

e smiju se prerađivati ili prepravljati,
kako se ne bi narušila njihova
djelotvornost.
U slučaju sudara
Ovisno o vrsti i jačini sudara , pirotehnički
zatezači mogu se uključiti prije i neovisno o
napuhavanju zračnih jastuka. Pri aktiviranju
zatezača dolazi do blagog ispuštanja
bezopasnog plina i čuje se prasak, koje
izaziva okidanje pirotehničkog uloška
ugrađenog u sustav.
U svim slučajevima pali se žaruljica zračnih
jastuka.
Nakon sudara, sustav sigurnosnih pojasa
dajte provjeriti i eventualno zamijeniti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
S obzirom na važeće propise o sigurnosti,
za svaki zahvat na sigurnosnim pojasima
obratite se nekoj stručnoj radionici koja
posjeduje potrebna znanja i odgovarajuću
opremu, što vam osigurava mreža
P E U G E O T.
Pojase dajte redovito provjeravati u mreži
PEUGEOT ili u nekoj stručnoj radionici,
naročito ako na njima postoje tragovi
oštećenja.
Sigurnosne pojase čistite sapunicom ili
sredstvom za čišćenje tkanine koje možete
nabaviti u mreži PEUGEOT.
Pri preklapanju ili pomicanju stražnjih sjedala
ili klupe, provjerite da su pojasi pravilno
namješteni i namotani.
Sig

113

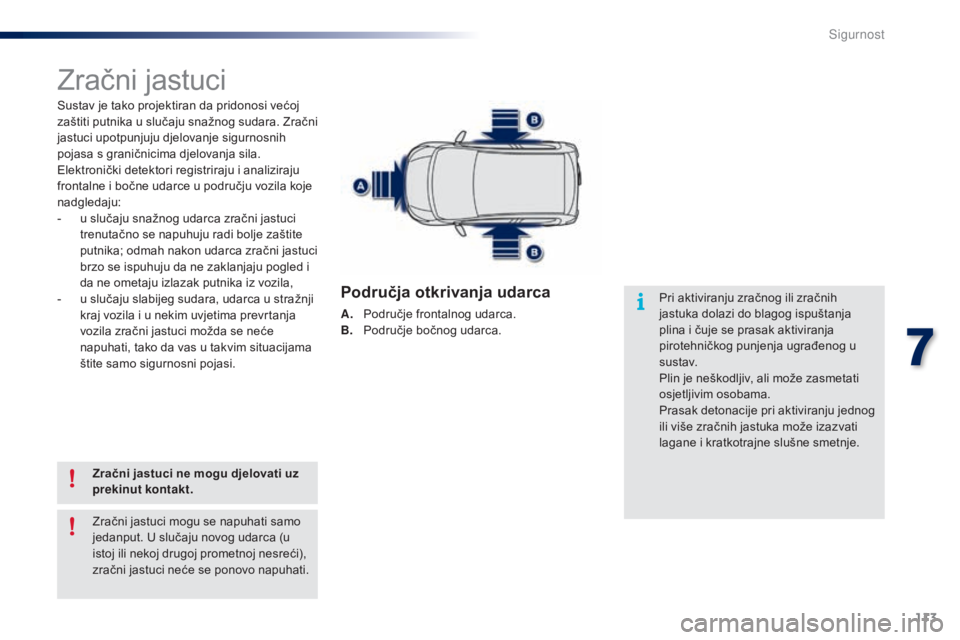

Zračni jastuci
Sustav je tako projektiran da pridonosi većoj
zaštiti putnika u slučaju snažnog sudara. Zračni
jastuci upotpunjuju djelovanje sigurnosnih
pojasa s graničnicima djelovanja sila.
Elektronički detektori registriraju i analiziraju
frontalne i bočne udarce u području vozila koje
nadgledaju:
-
u s
lučaju snažnog udarca zračni jastuci
trenutačno se napuhuju radi bolje zaštite
putnika; odmah nakon udarca zračni jastuci
brzo se ispuhuju da ne zaklanjaju pogled i
da ne ometaju izlazak putnika iz vozila,
-

u s
lučaju slabijeg sudara, udarca u stražnji
kraj vozila i u nekim uvjetima prevrtanja
vozila zračni jastuci možda se neće
napuhati, tako da vas u takvim situacijama
štite samo sigurnosni pojasi.
Zračni jastuci ne mogu djelovati uz
prekinut kontakt. Pri aktiviranju zračnog ili zračnih
jastuka dolazi do blagog ispuštanja
plina i čuje se prasak aktiviranja
pirotehničkog punjenja ugrađenog u
s u s t av.
Plin je neškodljiv, ali može zasmetati
osjetljivim osobama.
Prasak detonacije pri aktiviranju jednog
ili više zračnih jastuka može izazvati
lagane i kratkotrajne slušne smetnje.
Zračni jastuci mogu se napuhati samo
jedanput. U slučaju novog udarca (u
istoj ili nekoj drugoj prometnoj nesreći),
zračni jastuci neće se ponovo napuhati.
Područja otkrivanja udarca
A. Područje frontalnog udarca.
B. P odručje bočnog udarca.
7
Sigurnost

114

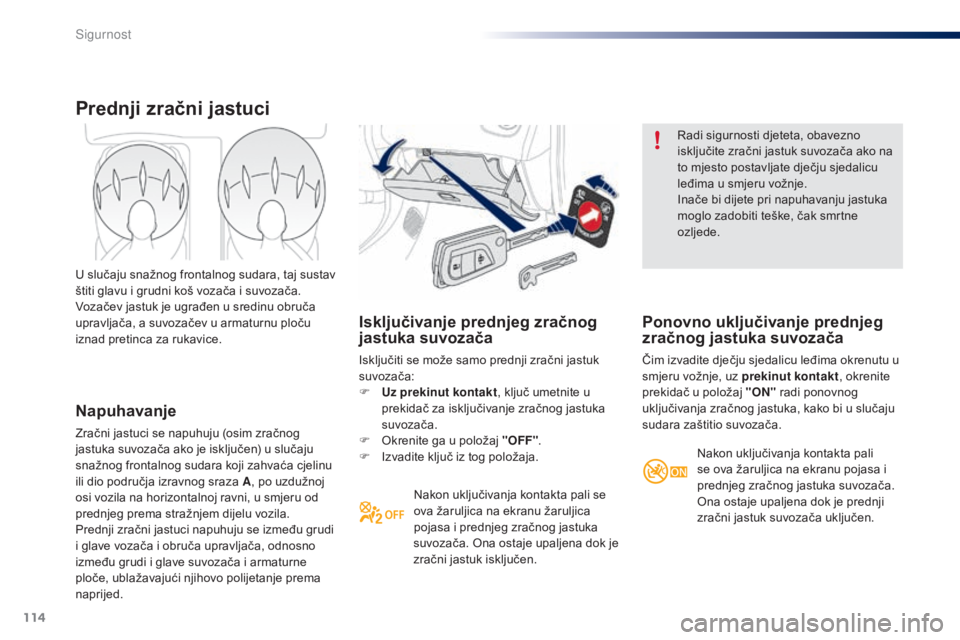

Isključivanje prednjeg zračnog
jastuka suvozača
Isključiti se može samo prednji zračni jastuk
suvozača:
F
U
z prekinut kontakt , ključ umetnite u
prekidač za isključivanje zračnog jastuka
suvozača.
F

O
krenite ga u položaj "OFF" .
F

I
zvadite ključ iz tog položaja. Nakon uključivanja kontakta pali se
ova žaruljica na ekranu žaruljica
pojasa i prednjeg zračnog jastuka
suvozača. Ona ostaje upaljena dok je
zračni jastuk isključen. Radi sigurnosti djeteta, obavezno
isključite zračni jastuk suvozača ako na
to mjesto postavljate dječju sjedalicu
leđima u smjeru vožnje.
Inače bi dijete pri napuhavanju jastuka
moglo zadobiti teške, čak smrtne
ozljede.
Ponovno uključivanje prednjeg
zračnog jastuka suvozača
Čim izvadite dječju sjedalicu leđima okrenutu u
smjeru vožnje, uz prekinut kontakt
, okrenite
prekidač u položaj "ON" radi ponovnog
uključivanja zračnog jastuka, kako bi u slučaju
sudara zaštitio suvozača.
Prednji zračni jastuci
Napuhavanje
Zračni jastuci se napuhuju (osim zračnog
jastuka suvozača ako je isključen) u slučaju
snažnog frontalnog sudara koji zahvaća cjelinu
ili dio područja izravnog sraza A , po uzdužnoj
osi vozila na horizontalnoj ravni, u smjeru od
prednjeg prema stražnjem dijelu vozila.
Prednji zračni jastuci napuhuju se između grudi
i glave vozača i obruča upravljača, odnosno
između grudi i glave suvozača i armaturne
ploče, ublažavajući njihovo polijetanje prema
naprijed. U slučaju snažnog frontalnog sudara, taj sustav
štiti glavu i grudni koš vozača i suvozača.
Vozačev jastuk je ugrađen u sredinu obruča
upravljača, a suvozačev u armaturnu ploču
iznad pretinca za rukavice.
Nakon uključivanja kontakta pali
se ova žaruljica na ekranu pojasa i
prednjeg zračnog jastuka suvozača.
Ona ostaje upaljena dok je prednji
zračni jastuk suvozača uključen.
Sigurnost

115

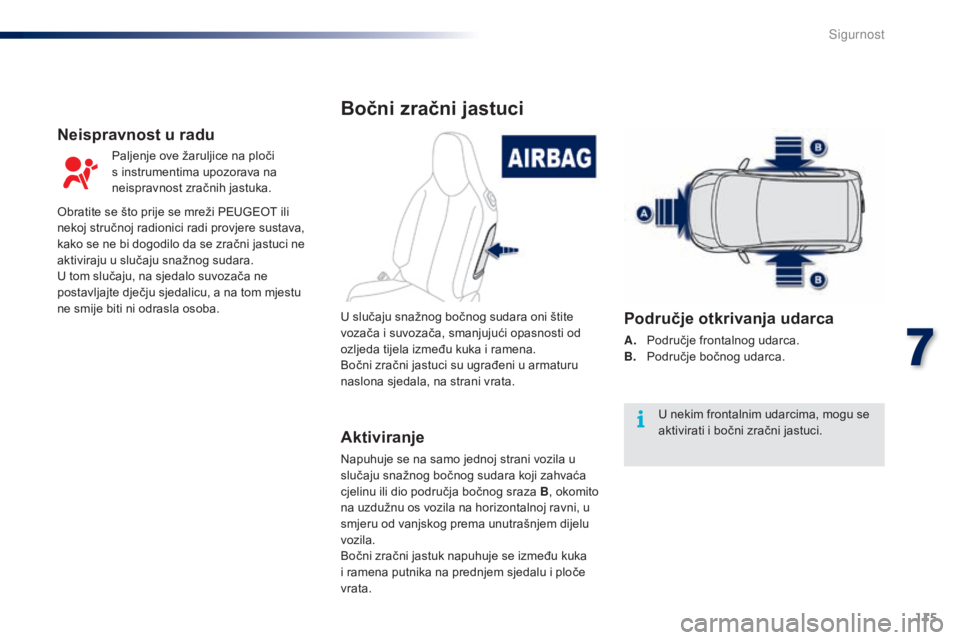

Bočni zračni jastuci
Aktiviranje
Napuhuje se na samo jednoj strani vozila u
slučaju snažnog bočnog sudara koji zahvaća
cjelinu ili dio područja bočnog sraza B, okomito
na uzdužnu os vozila na horizontalnoj ravni, u
smjeru od vanjskog prema unutrašnjem dijelu
vozila.
Bočni zračni jastuk napuhuje se između kuka
i ramena putnika na prednjem sjedalu i ploče
vrata. U slučaju snažnog bočnog sudara oni štite
vozača i suvozača, smanjujući opasnosti od
ozljeda tijela između kuka i ramena.
Bočni zračni jastuci su ugrađeni u armaturu
naslona sjedala, na strani vrata.
Područje otkrivanja udarca
A. Područje frontalnog udarca.
B. P odručje bočnog udarca.
Neispravnost u radu
Paljenje ove žaruljice na ploči
s instrumentima upozorava na
neispravnost zračnih jastuka.
Obratite se što prije se mreži PEUGEOT ili
nekoj stručnoj radionici radi provjere sustava,
kako se ne bi dogodilo da se zračni jastuci ne
aktiviraju u slučaju snažnog sudara.
U tom slučaju, na sjedalo suvozača ne
postavljajte dječju sjedalicu, a na tom mjestu
ne smije biti ni odrasla osoba.
U nekim frontalnim udarcima, mogu se
aktivirati i bočni zračni jastuci.
7
Sigurnost

116

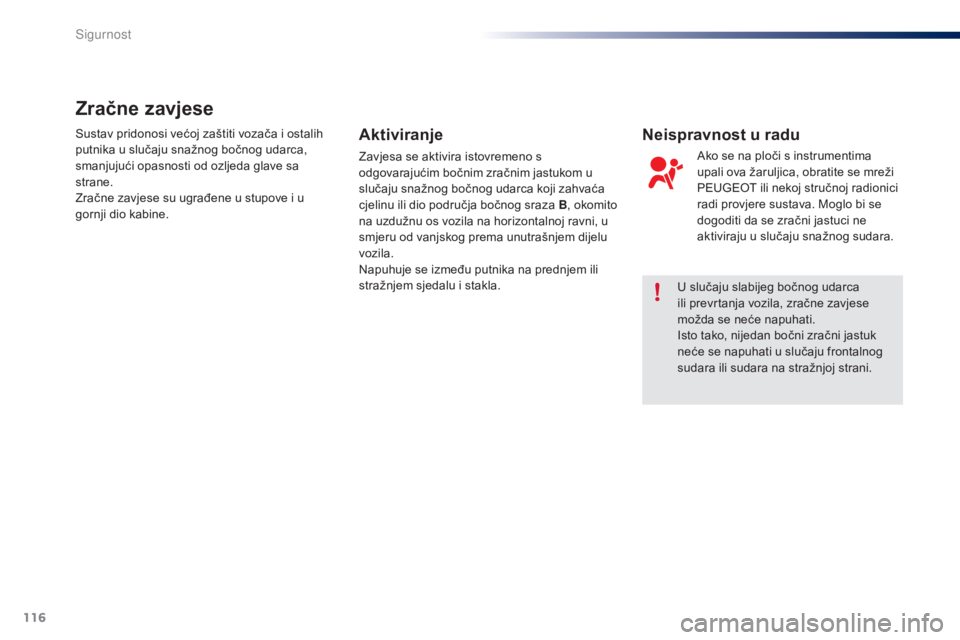

U slučaju slabijeg bočnog udarca
ili prevrtanja vozila, zračne zavjese
možda se neće napuhati.
Isto tako, nijedan bočni zračni jastuk
neće se napuhati u slučaju frontalnog
sudara ili sudara na stražnjoj strani.
Sustav pridonosi većoj zaštiti vozača i ostalih
putnika u slučaju snažnog bočnog udarca,
smanjujući opasnosti od ozljeda glave sa
strane.
Zračne zavjese su ugrađene u stupove i u
gornji dio kabine.
Zračne zavjese
Aktiviranje
Zavjesa se aktivira istovremeno s
odgovarajućim bočnim zračnim jastukom u
slučaju snažnog bočnog udarca koji zahvaća
cjelinu ili dio područja bočnog sraza B
, okomito
na uzdužnu os vozila na horizontalnoj ravni, u
smjeru od vanjskog prema unutrašnjem dijelu
vozila.
Napuhuje se između putnika na prednjem ili
stražnjem sjedalu i stakla. Ako se na ploči s instrumentima
upali ova žaruljica, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici
radi provjere sustava. Moglo bi se
dogoditi da se zračni jastuci ne
aktiviraju u slučaju snažnog sudara.
Neispravnost u radu
Sigurnost

117

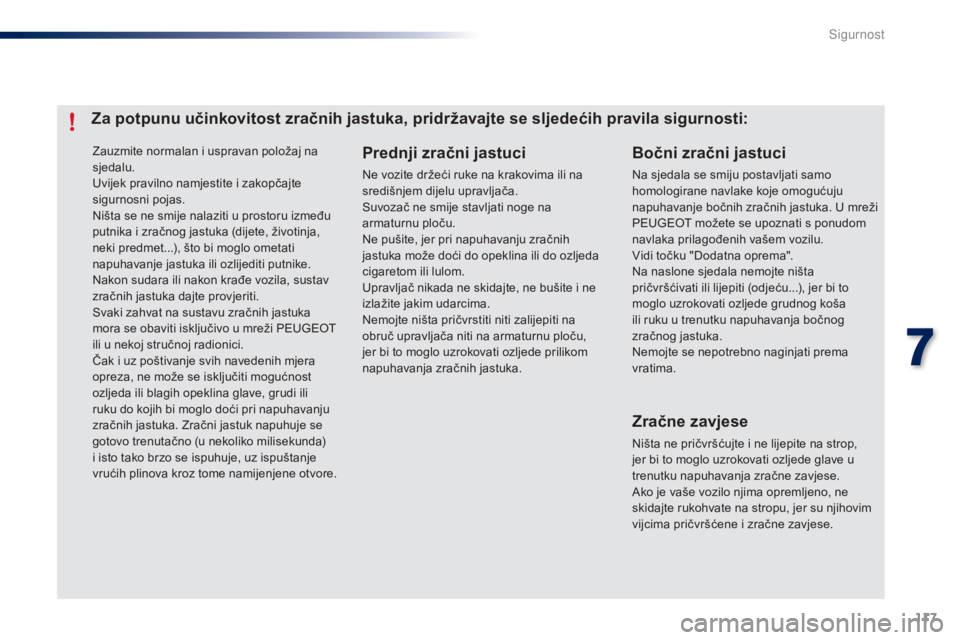

Zauzmite normalan i uspravan položaj na
sjedalu.
Uvijek pravilno namjestite i zakopčajte
sigurnosni pojas.
Ništa se ne smije nalaziti u prostoru između
putnika i zračnog jastuka (dijete, životinja,
neki predmet...), što bi moglo ometati
napuhavanje jastuka ili ozlijediti putnike.
Nakon sudara ili nakon krađe vozila, sustav
zračnih jastuka dajte provjeriti.
Svaki zahvat na sustavu zračnih jastuka
mora se obaviti isključivo u mreži PEUGEOT
ili u nekoj stručnoj radionici.
Čak i uz poštivanje svih navedenih mjera
opreza, ne može se isključiti mogućnost
ozljeda ili blagih opeklina glave, grudi ili
ruku do kojih bi moglo doći pri napuhavanju
zračnih jastuka. Zračni jastuk napuhuje se
gotovo trenutačno (u nekoliko milisekunda)
i isto tako brzo se ispuhuje, uz ispuštanje
vrućih plinova kroz tome namijenjene otvore.Prednji zračni jastuci
Ne vozite držeći ruke na krakovima ili na
središnjem dijelu upravljača.
Suvozač ne smije stavljati noge na
armaturnu ploču.
Ne pušite, jer pri napuhavanju zračnih
jastuka može doći do opeklina ili do ozljeda
cigaretom ili lulom.
Upravljač nikada ne skidajte, ne bušite i ne
izlažite jakim udarcima.
Nemojte ništa pričvrstiti niti zalijepiti na
obruč upravljača niti na armaturnu ploču,
jer bi to moglo uzrokovati ozljede prilikom
napuhavanja zračnih jastuka.
Za potpunu učinkovitost zračnih jastuka, pridržavajte se sljedećih pravila sigurnosti:Bočni zračni jastuci
Na sjedala se smiju postavljati samo
homologirane navlake koje omogućuju
napuhavanje bočnih zračnih jastuka. U mreži
PEUGEOT možete se upoznati s ponudom
navlaka prilagođenih vašem vozilu.
Vidi točku "Dodatna oprema".
Na naslone sjedala nemojte ništa
pričvršćivati ili lijepiti (odjeću...), jer bi to
moglo uzrokovati ozljede grudnog koša
ili ruku u trenutku napuhavanja bočnog
zračnog jastuka.
Nemojte se nepotrebno naginjati prema
vratima.
Zračne zavjese
Ništa ne pričvršćujte i ne lijepite na strop,
jer bi to moglo uzrokovati ozljede glave u
trenutku napuhavanja zračne zavjese.
Ako je vaše vozilo njima opremljeno, ne
skidajte rukohvate na stropu, jer su njihovim
vijcima pričvršćene i zračne zavjese.
7
Sig

118

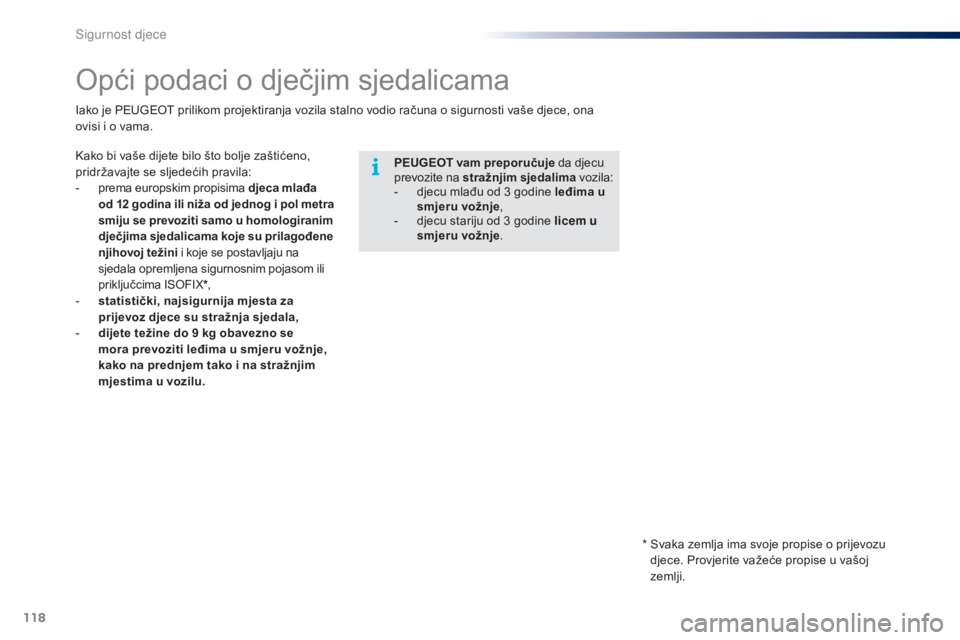

Opći podaci o dječjim sjedalicama
PEUGEOT vam preporučuje da djecu
prevozite na stražnjim sjedalima vozila:
-

d
jecu mlađu od 3 godine leđima u
smjeru vožnje ,
-

d
jecu stariju od 3 godine licem u
smjeru vožnje .
Iako je PEUGEOT prilikom projektiranja vozila stalno vodio računa o sigurnosti vaše djece, ona
ovisi i o vama.
Kako bi vaše dijete bilo što bolje zaštićeno,
pridržavajte se sljedećih pravila:
-

p

rema europskim propisima djeca mlađa
od 12

godina ili niža od jednog i pol metra
smiju se prevoziti samo u homologiranim
dječjima sjedalicama koje su prilagođene
njihovoj težini i koje se postavljaju na
sjedala opremljena sigurnosnim pojasom ili
priključcima ISOFIX *,
-

s

tatistički, najsigurnija mjesta za
prijevoz djece su stražnja sjedala,
-

d

ijete težine do 9

kg obavezno se
mora prevoziti leđima u smjeru vožnje,
kako na prednjem tako i na stražnjim
mjestima u vozilu.
*

S
vaka zemlja ima svoje propise o prijevozu
djece. Provjerite važeće propise u vašoj
zemlji.
Sigurnost djece
