PEUGEOT 2008 2013 Manual del propietario (in Spanish)

159
7
Información práctica

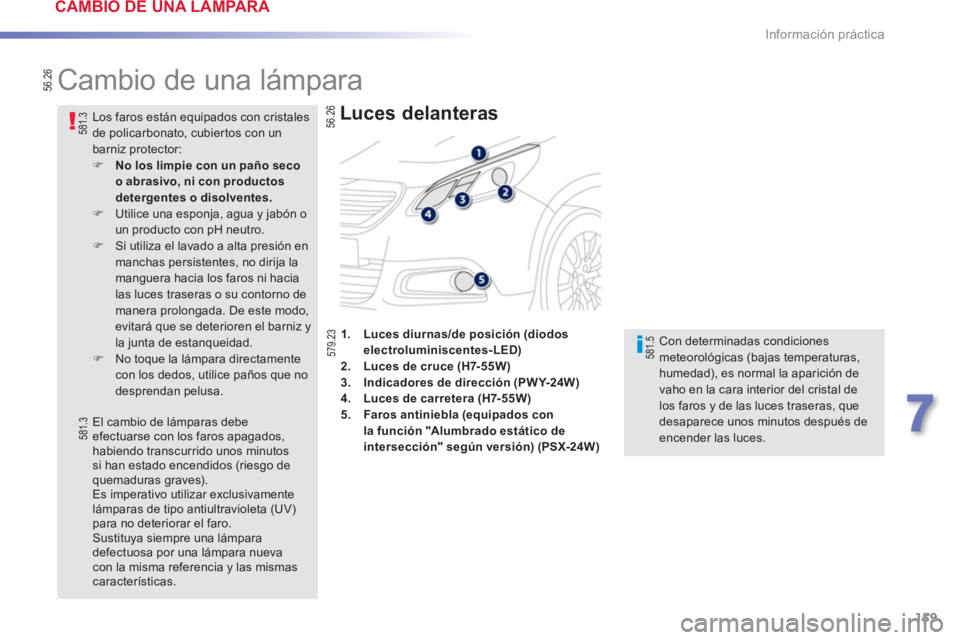

Cambio de una lámpara


Luces delanteras
Con determinadas condicionesmeteorológicas (bajas temperaturas, humedad), es normal la aparición de vaho en la cara interior del cristal delos faros y de las luces traseras, quedesaparece unos minutos después de encender las luces.

Los faros están equipados con cristales de policarbonato, cubier tos con un barniz protector:
)No los limpie con un paño secoo abrasivo, ni con productosdetergentes o disolventes.)
Utilice una esponja, agua y jabón oun producto con pH neutro. )
Si utiliza el lavado a alta presión en manchas persistentes, no dirija lamanguera hacia los faros ni hacia las luces traseras o su contorno demanera prolongada. De este modo, evitará que se deterioren el barniz y la junta de estanqueidad. )
No toque la lámpara directamentecon los dedos, utilice paños que nodesprendan pelusa.
El cambio de lámparas debeefectuarse con los faros apagados,habiendo transcurrido unos minutossi han estado encendidos (riesgo dequemaduras graves).Es imperativo utilizar exclusivamentelámparas de tipo antiultravioleta (UV) para no deteriorar el faro. Sustituya siempre una lámparadefectuosa por una lámpara nueva con la misma referencia y las mismas características.1
.Luces diurnas/de posición (diodos electroluminiscentes-LED)2. Luces de cruce (H7-55W)3.Indicadores de dirección (PWY-24W)4.Luces de carretera (H7-55W)5.Faros antiniebla (equipados con
la función "Alumbrado estático de
intersección" según versión) (PSX-24W)
CAMBIO DE UNA LÁMPARA
56.26
56.26
581.5
581.3
581.3
579.23

160
Información práctica

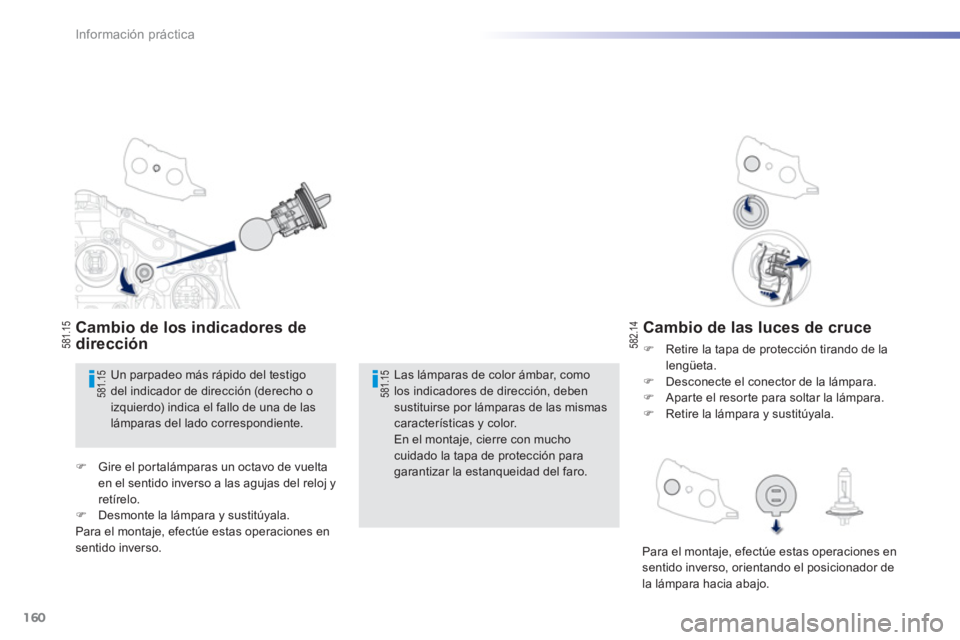

Cambio de las luces de cruce
) Retire la tapa de protección tirando de la lengüeta. )
Desconecte el conector de la lámpara. )
Apar te el resor te para soltar la lámpara.)
Retire la lámpara y sustitúyala.
Las lámparas de color ámbar, comolos indicadores de dirección, deben sustituirse por lámparas de las mismas características y color.
En el montaje, cierre con mucho cuidado la tapa de protección para garantizar la estanqueidad del faro.


Un parpadeo más rápido del testigodel indicador de dirección (derecho oizquierdo) indica el fallo de una de laslámparas del lado correspondiente.
Cambio de los indicadores de
dirección
Para el montaje, efectúe estas operaciones ensentido inverso, orientando el posicionador de
la lámpara hacia abajo.
)Gire el portalámparas un octavo de vuelta
en el sentido inverso a las agujas del reloj y retírelo.)Desmonte la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones ensentido inverso.
582.14581.15
581.15581.15

161
7
Información práctica

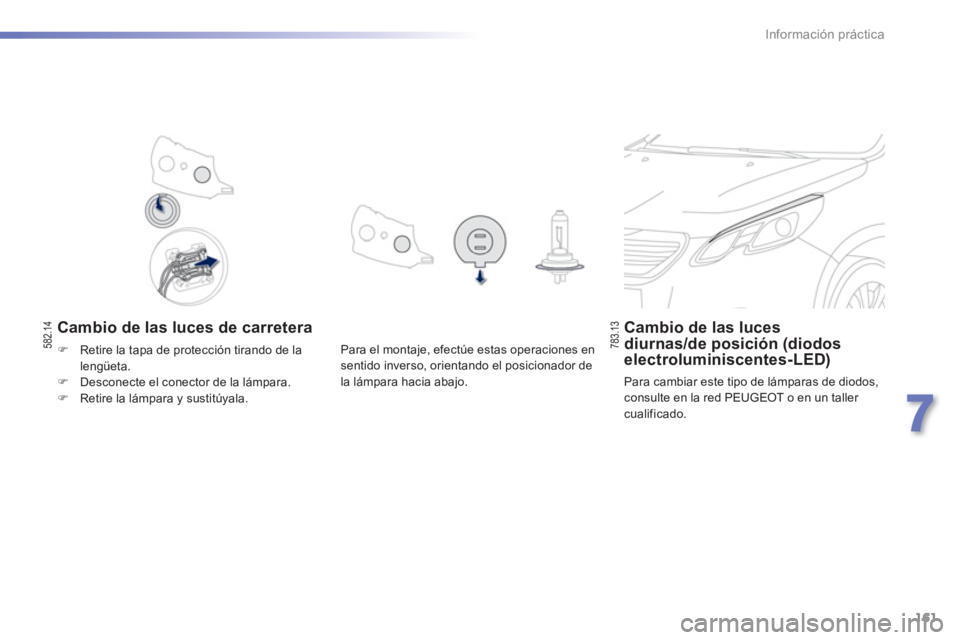

Cambio de las luces de carretera Cambio de las luces diurnas/de posición (diodoselectroluminiscentes-LED)

Para cambiar este tipo de lámparas de diodos, consulte en la red PEUGEOT o en un taller cualificado. Para el monta
je, efectúe estas operaciones en
sentido inverso, orientando el posicionador de
la lámpara hacia abajo.

)Retire la tapa de protección tirando de la
lengüeta. )Desconecte el conector de la lámpara. )Retire la lámpara y sustitúyala.
582.14
783.13

162
Información práctica

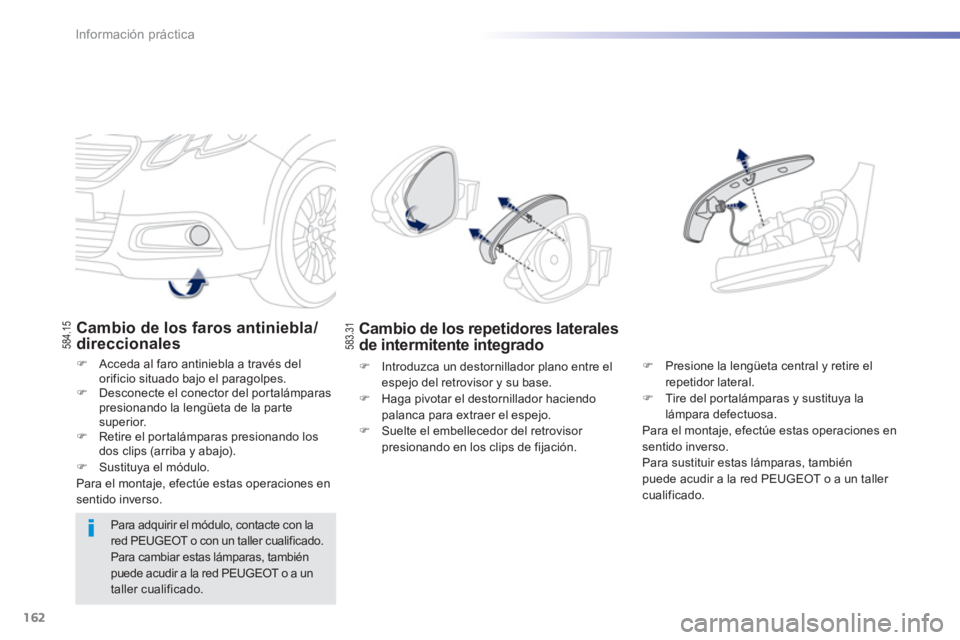

Cambio de los faros antiniebla/direccionales
) Acceda al faro antiniebla a través del
orificio situado bajo el paragolpes.) Desconecte el conector del por talámparaspresionando la lengüeta de la parte superior. )
Retire el portalámparas presionando los
dos clips (arriba y abajo). )
Sustituya el módulo.
Para el montaje, efectúe estas operaciones ensentido inverso.
Cambio de los repetidores laterales
de intermitente integrado
)Presione la lengüeta central y retire el repetidor lateral. )Tire del por talámparas y sustituya la
lámpara defectuosa.
Para el montaje, efectúe estas operaciones ensentido inverso.
Para sustituir estas lámparas, también puede acudir a la red PEUGEOT o a un taller cualificado.

)
Introduzca un destornillador plano entre elespejo del retrovisor y su base.)
Haga pivotar el destornillador haciendo
palanca para extraer el espejo. ) Suelte el embellecedor del retrovisor
presionando en los clips de fijación.
Para adquirir el módulo, contacte con lared PEUGEOT o con un taller cualificado.
Para cambiar estas lámparas, tambiénpuede acudir a la red PEUGEOT o a un taller cualificado.

584.1
5
583.31

163
7
Información práctica

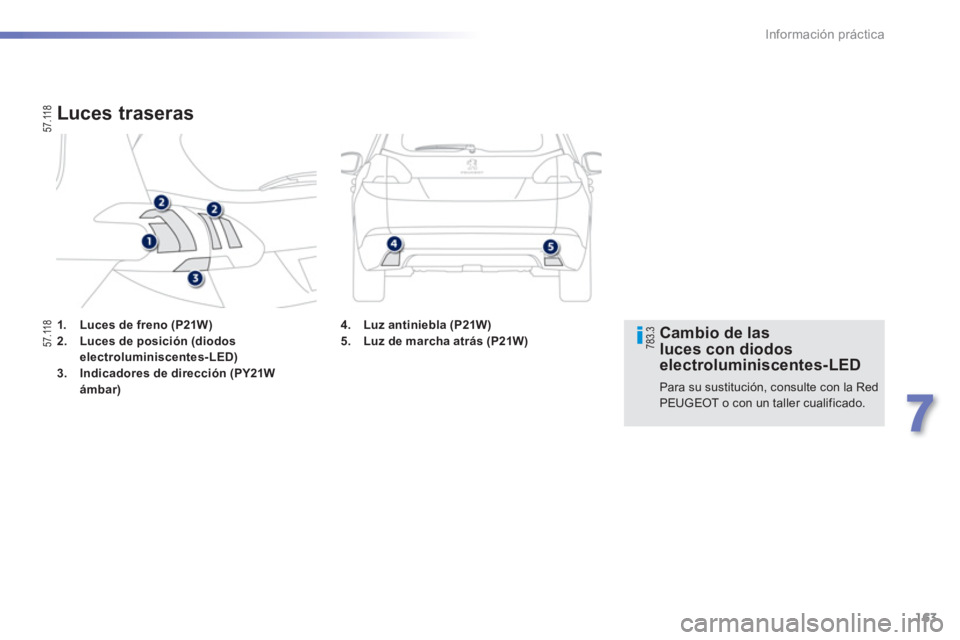

1.Luces de freno (P21W)2.Luces de posición (diodoselectroluminiscentes-LED)3.Indicadores de dirección (PY21W ámbar)
Luces traseras


Cambio de lasluces con diodoselectroluminiscentes-LED

Para su sustitución, consulte con la Red PEUGEOT o con un taller cualificado.
4.Luz antiniebla (P21W)5.
Luz de marcha atrás (P21W)
57.11
8
783.357.11
8

164
Información práctica

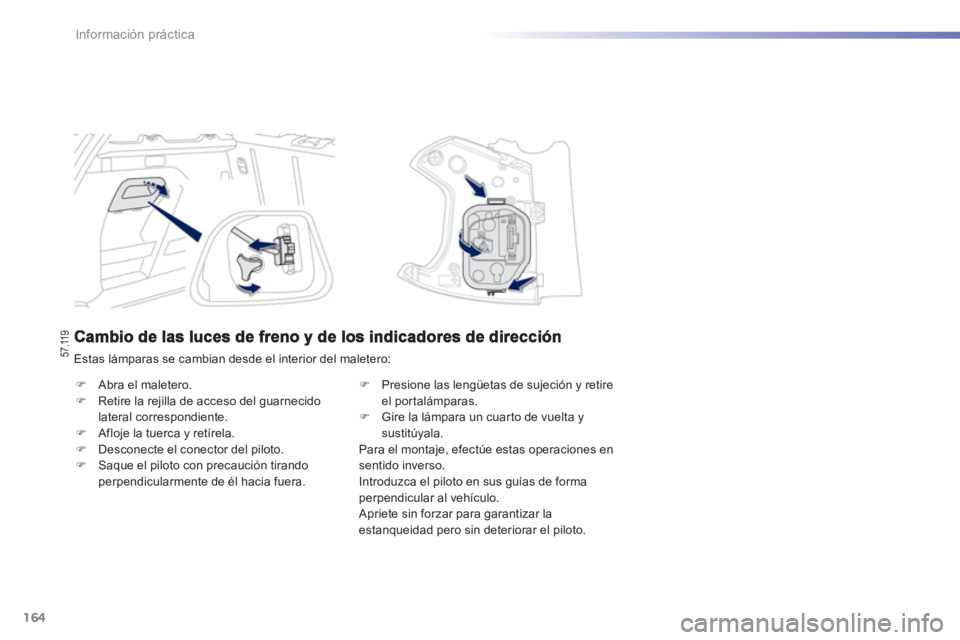

Estas lámparas se cambian desde el interior del maletero:
)Abra el maletero. )Retire la rejilla de acceso del guarnecido lateral correspondiente. )Afloje la tuerca y retírela.)Desconecte el conector del piloto.)Saque el piloto con precaución tirandoperpendicularmente de él hacia fuera.
)
Presione las lengüetas de sujeción y retire el por talámparas. )
Gire la lámpara un cuar to de vuelta ysustitúyala.
Para el montaje, efectúe estas operaciones en sentido inverso.
Introduzca el piloto en sus guías de forma
perpendicular al vehículo.
Apriete sin forzar para
garantizar la estanqueidad pero sin deteriorar el piloto.
57.119

165
7
Información práctica

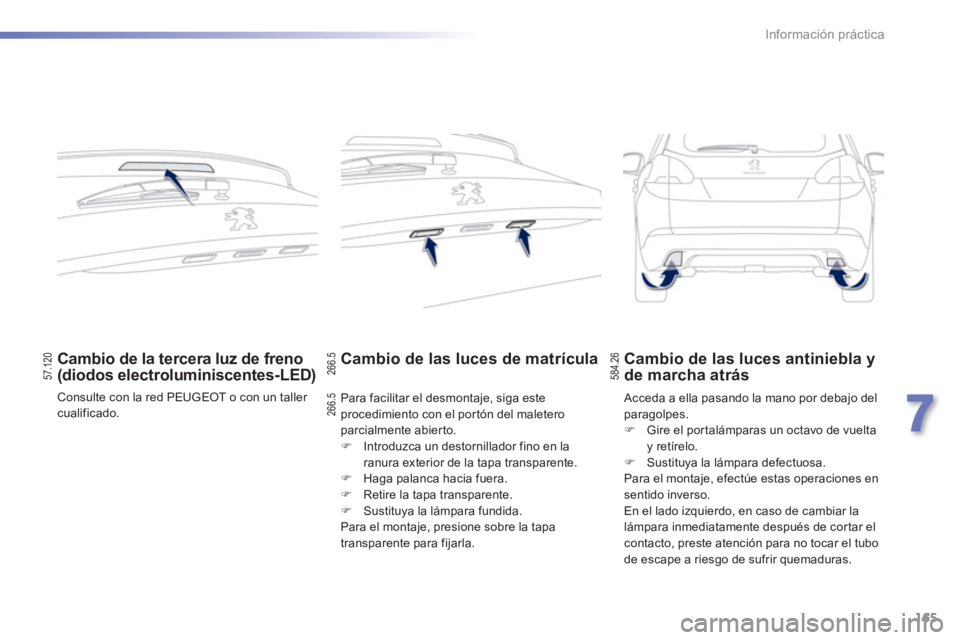

Cambio de la tercera luz de freno (diodos electroluminiscentes-LED)
Consulte con la red PEUGEOT o con un taller cualificado.
Cambio de las luces de matrícula
Para facilitar el desmontaje, siga este procedimiento con el por tón del maletero
parcialmente abierto.)
Introduzca un destornillador fino en la ranura exterior de la tapa transparente.)
Haga palanca hacia fuera. )
Retire la tapa transparente. )
Sustituya la lámpara fundida. Para el montaje, presione sobre la tapa
transparente para fijarla.
Acceda a ella pasando la mano por debajo delparagolpes.
) Gire el portalámparas un octavo de vuelta y retírelo. )
Sustituya la lámpara defectuosa.
Para el montaje, efectúe estas operaciones ensentido inverso.
En el lado izquierdo, en caso de cambiar la
lámpara inmediatamente después de cor tar el
contacto, preste atención para no tocar el tubo
de escape a riesgo de sufrir quemaduras.

Cambio de las luces antiniebla yde marcha atrás57.12
0
266.5
266.5
584.26

166
Información práctica

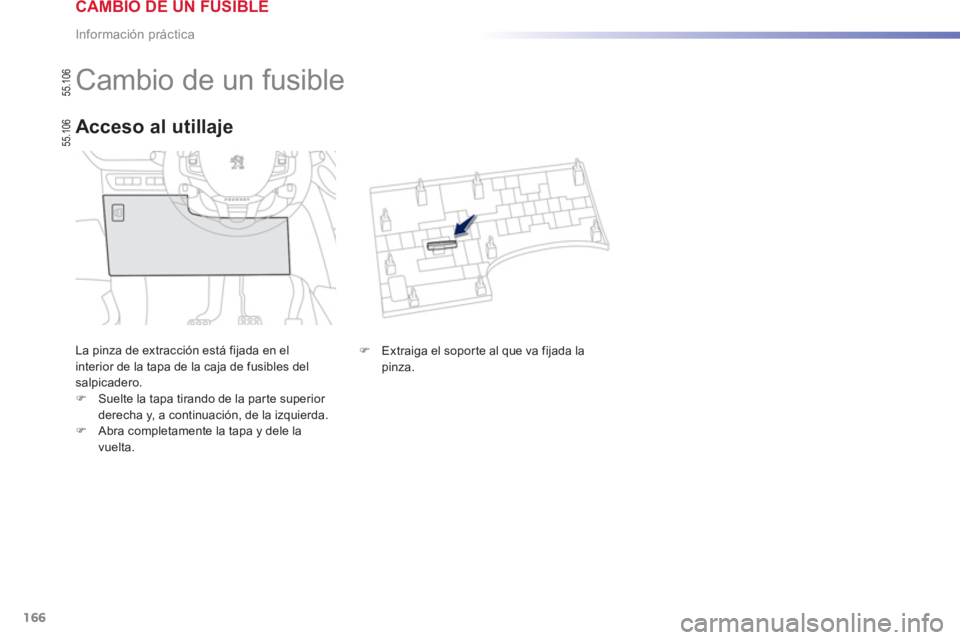

Cambio de un fusible
La pinza de extracción está fijada en el
interior de la tapa de la caja de fusibles del salpicadero.)Suelte la tapa tirando de la par te superior
derecha y, a continuación, de la izquierda.
)Abra completamente la tapa y dele la
vuelta.
Acceso al utillaje
) Extraiga el sopor te al que va fijada la pinza.

CAMBIO DE UN FUSIBLE
55.10
6
55.106

167
7
Información práctica
Para intervenir en un fusible, es obligatorio:)utilizar la pinza especial para extraer el
fusible de su alojamiento y verificar elestado del filamento;)sustituir siempre el fusible fundido por otro
de la misma intensidad (del mismo color),ya que una intensidad diferente puedeprovocar fallos de funcionamiento, lo queconlleva riesgo de incendio;
Si la avería se reproduce poco después de cambiar el fusible, lleve el vehículo a la red
PEUGEOT o a un taller cualificado para proceder a la revisión del equipamientoeléctrico.

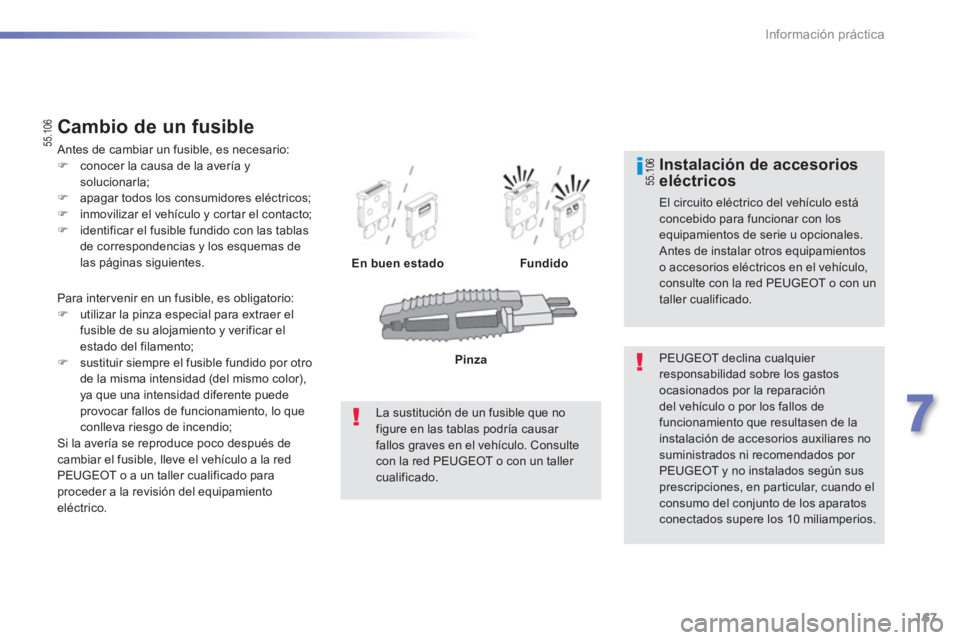

Cambio de un fusible
Antes de cambiar un fusible, es necesario:
)conocer la causa de la avería ysolucionarla;)apagar todos los consumidores eléctricos;)inmovilizar el vehículo y cortar el contacto; )identificar el fusible fundido con las tablasde correspondencias y los esquemas de
las páginas siguientes. En buen estadoFundido

PEUGEOT declina cualquier responsabilidad sobre los gastosocasionados por la reparación del vehículo o por los fallos defuncionamiento que resultasen de la
instalación de accesorios auxiliares nosuministrados ni recomendados por PEUGEOT y no instalados según susprescripciones, en par ticular, cuando el consumo del conjunto de los aparatos conectados supere los 10 miliamperios.


Instalación de accesorioseléctricos

El circuito eléctrico del vehículo está concebido para funcionar con losequipamientos de serie u opcionales. Antes de instalar otros equipamientos o accesorios eléctricos en el vehículo, consulte con la red PEUGEOT o con un taller cualificado.
La sustitución de un fusible que no figure en las tablas podría causar fallos graves en el vehículo. Consulte con la red PEUGEOT o con un taller cualificado. Pinz
a
55.106
55.106

168
Información práctica

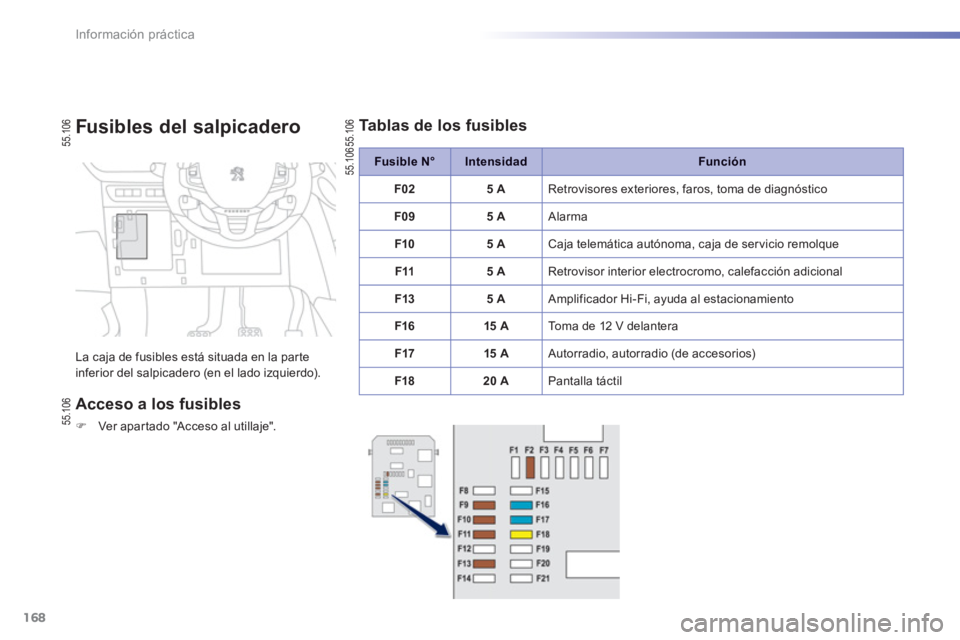

Fusibles del salpicadero
La caja de fusibles está situada en la par te
inferior del salpicadero (en el lado izquierdo).
Acceso a los fusibles
)Ver apar tado "Acceso al utillaje".
Fusible N°IntensidadFunción
F02 5
A Retrovisores exteriores, faros, toma de diagnóstico
F09 5
A Alarma
F105 A Caja telemática autónoma, caja de ser vicio remolque
F1
15 A Retrovisor interior electrocromo, calefacción adicional
F13 5
A Amplificador Hi-Fi, ayuda al estacionamiento
F1
615 A
Toma de 12 V delantera
F1715 A
Autorradio, autorradio (de accesorios)
F18
20 A Pantalla táctil


Tablas de los fusibles 55.106 55.106
55.10655.106
