Información práctica
Fusible N°IntensidadFunción
F235 A Iluminación de la guantera, espejos de cortesía, lectores de mapas
F2
615 A Claxon
F2715 A Bomba de lavaparabrisas
F2
85 A Antirrobo
F29 15 A
Compresor de climatización
F3
015 A
Limpialuneta
55.106

170
Información práctica
Fusible N°IntensidadFunción
F0
140 A Luneta trasera térmica
F02 10 A
Retrovisores exteriores con deshelado
F0
330 A Elevalunas secuenciales delanteros
F04- No utilizado
F05
30 A
Elevalunas secuenciales traseros
F06 10 A
Retrovisores exteriores ple
gables
F0
710 A
Retrovisores exteriores plegables
F08
- No utilizado
F0
915 A
Asientos delanteros calefactados
F1
020 A Amplificador Hi-Fi
F1
1- No utilizado
F12- No utilizado

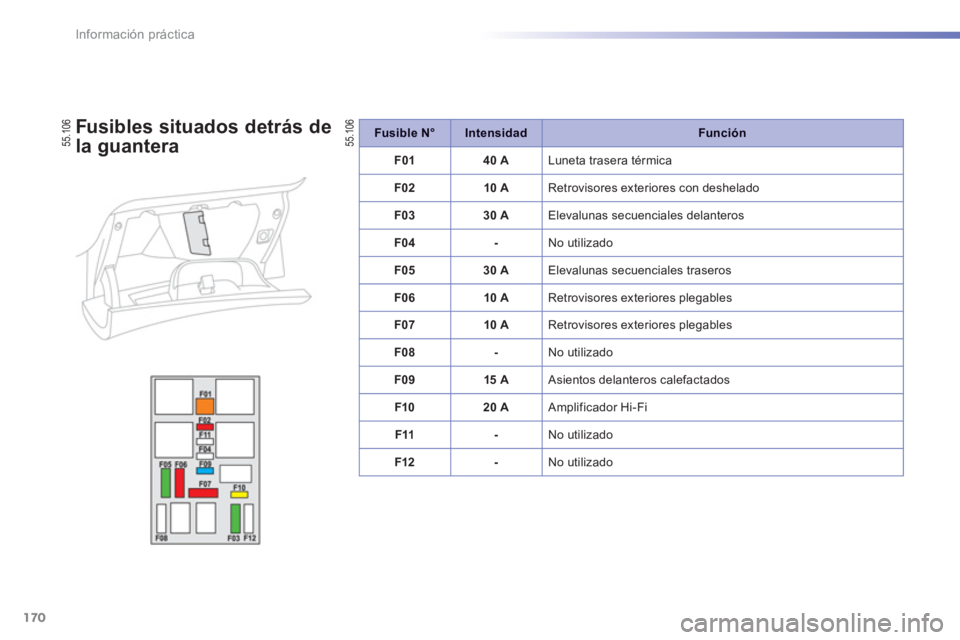

Fusibles situados detrás de
la guantera55.10655.106

171
7
Información práctica

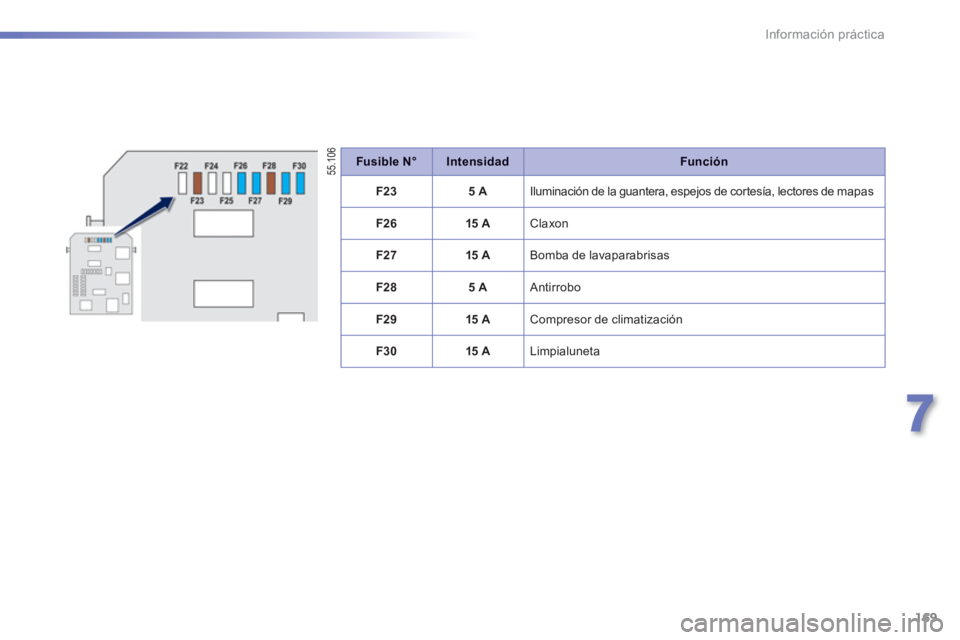

Fusible N°IntensidadFunciones
F1615 A Faros antiniebla delanteros
F18 10 A Luz de carretera derecha
F1
910 A
Luz de carretera izquierda
F25
30 A Relé de lavafaros (de accesorios)
F2940 A
Motor de limpiaparabrisas delantero
F3
080 A
Bujías de precalentamiento (diésel).

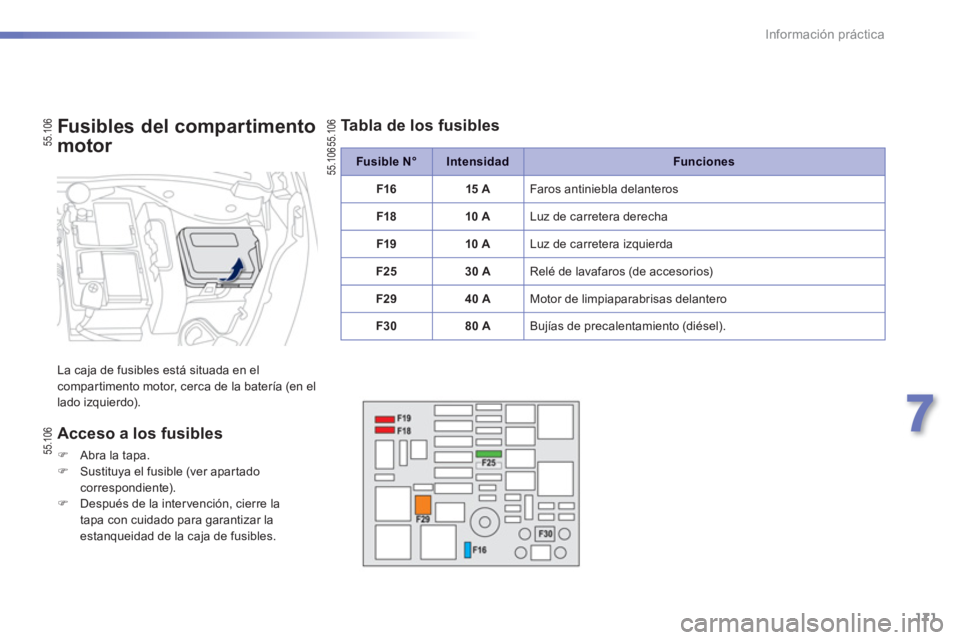

Fusibles del compartimento
motor

La caja de fusibles está situada en el compar timento motor, cerca de la batería (en el
lado izquierdo).

Acceso a los fusibles
)Abra la tapa. )Sustituya el fusible (ver apar tadocorrespondiente). )Después de la inter vención, cierre la
tapa con cuidado para garantizar la estanqueidad de la caja de fusibles.

Tabla de los fusibles
55.106
55.106
55.106
55.106

172
Información práctica

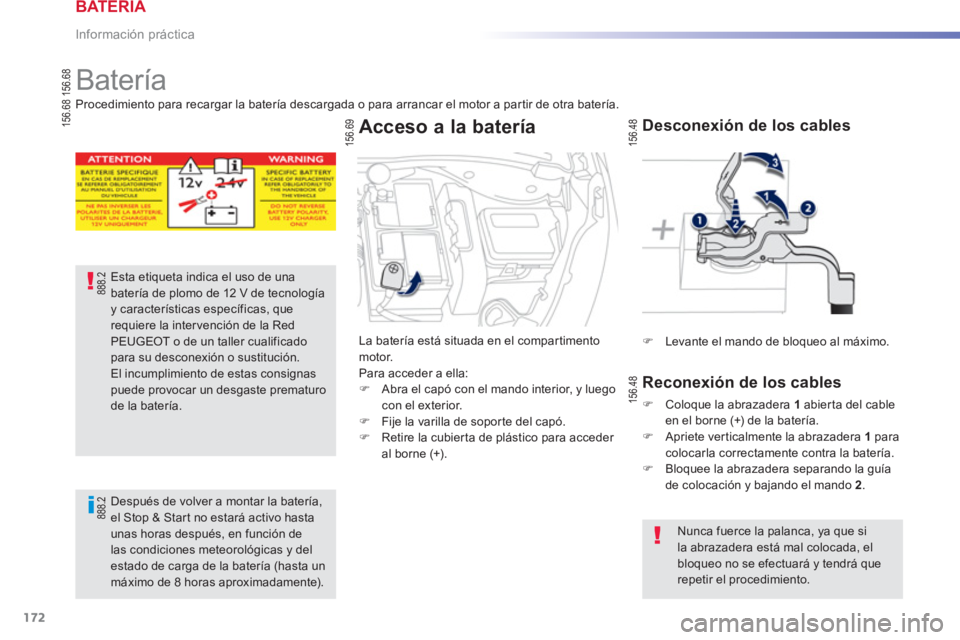

Batería
Esta etiqueta indica el uso de unabatería de plomo de 12 V de tecnología y características específicas, querequiere la intervención de la RedPEUGEOT o de un taller cualificado para su desconexión o sustitución. El incumplimiento de estas consignaspuede provocar un desgaste prematuro de la batería.


Después de volver a montar la batería, el Stop & Start no estará activo hasta
unas horas después, en función de las condiciones meteorológicas y del estado de carga de la batería (hasta un máximo de 8 horas aproximadamente).
)Levante el mando de bloqueo al máximo.




Desconexión de los cables

Reconexión de los cables
)Coloque la abrazadera 1 abierta del cableen el borne (+) de la batería.
)Apriete verticalmente la abrazadera 1 para colocarla correctamente contra la batería.)Bloquee la abrazadera separando la guía
de colocación y bajando el mando 2 .

Nunca fuerce la palanca, ya que si la abrazadera está mal colocada, el bloqueo no se efectuará y tendrá que repetir el procedimiento. Procedimiento para recar
gar la batería descargada o para arrancar el motor a par tir de otra batería.
La batería está situada en el compartimento
m
otor.
Para acceder a ella: ) Abra el capó con el mando interior, y luego con el exterior.)
Fije la varilla de soporte del capó.
)
Retire la cubierta de plástico para acceder
al borne (+).
Acceso a la batería
BATERÍA
156.6
8
888.2
888.2
156.48 156.4
8
156.6
8
156.69

173
7
Información práctica

No es necesario desconectar la bateríadel Stop & Star t para recargarla.

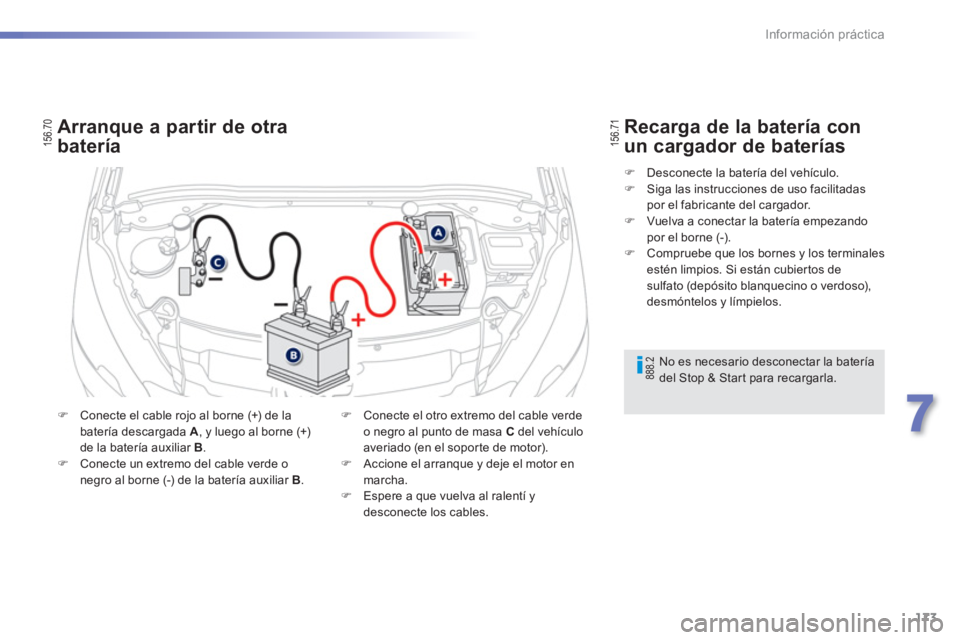

Arranque a partir de otra
batería
)Conecte el cable rojo al borne (+) de la
batería descargada A , y luego al borne (+)de la batería auxiliar B.)Conecte un extremo del cable verde o negro al borne (-) de la batería auxiliar B.
)
Conecte el otro extremo del cable verde
o negro al punto de masa Cdel vehículo
averiado (en el sopor te de motor).) Accione el arranque y deje el motor en
marcha. ) Espere a que vuelva al ralentí y desconecte los cables.

Recarga de la batería con
un cargador de baterías
)
Desconecte la batería del vehículo. )
Siga las instrucciones de uso facilitadas por el fabricante del cargador. )
Vuelva a conectar la batería empezandopor el borne (-).)
Compruebe que los bornes y los terminales estén limpios. Si están cubier tos desulfato (depósito blanquecino o verdoso),
desmóntelos y límpielos.
888.2
156.7
0
156.7
1

174
Información práctica
Se aconseja desconectar la batería si el vehículo va a permanecer parado durante más de un mes.
Las baterías contienen sustancias nocivas como ácido sulfúrico y plomo, por lo que deben eliminarse según lasprescripciones legales, y en ningúncaso deben desecharse junto con losresiduos domésticos.
Lleve las pilas y las baterías gastadas a un punto de recogida autorizado.


Antes de manipular la batería, protéjase los ojos y la cara.Cualquier operación en la bateríadebe realizarse en un medio ventilado, alejado de llamas o de fuentes dechispas, para evitar cualquier riesgo deexplosión o incendio.No intente recargar una bateríacongelada; primero es necesario descongelarla para evitar el riesgo de explosión. Si se ha congelado, lleve labatería a la red PEUGEOT o a un taller cualificado para controlarla antes de efectuar la recarga y para verificar quelos componentes internos no estén dañados y que el conector no esté fisurado, ya que ello implicaría un riesgo de fuga de ácido tóxico y corrosivo. No invierta las polaridades y utilice únicamente un cargador de 12 V.No desconecte los terminales cuando el motor esté en marcha. No recargue las baterías sin haber desconectado los terminales. Lávese las manos al finalizar laintervención.
No empuje el vehículo para arrancar el motor si está equipado con una cajamanual pilotada o una caja automática.

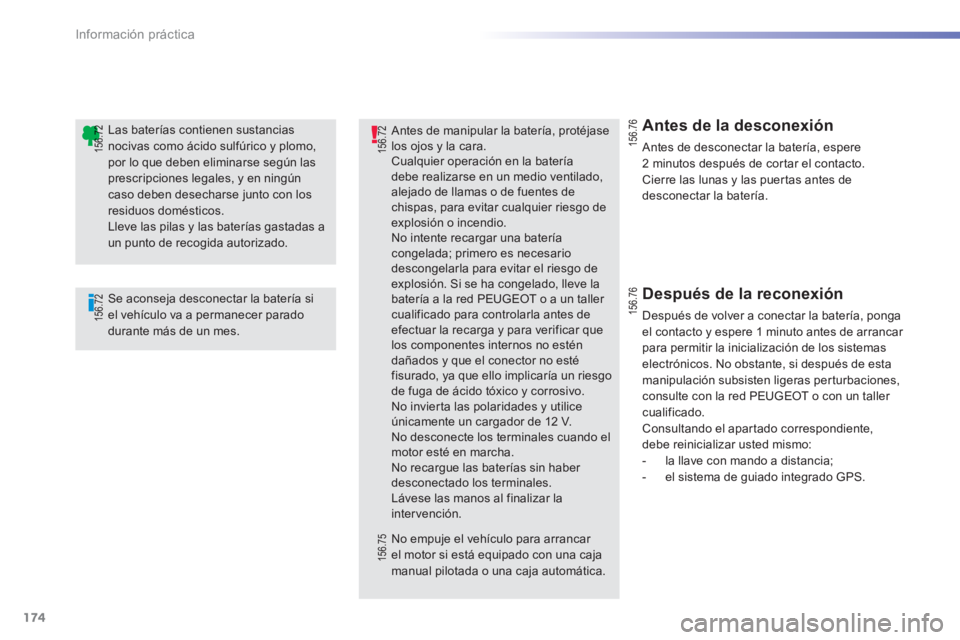

Antes de la desconexión
Antes de desconectar la batería, espere
2 minutos después de cortar el contacto.
Cierre las lunas
y las puer tas antes dedesconectar la batería.


Después de la reconexión

Después de volver a conectar la batería, pongael contacto y espere 1 minuto antes de arrancar para permitir la inicialización de los sistemas electrónicos. No obstante, si después de esta manipulación subsisten ligeras perturbaciones,consulte con la red PEUGEOT o con un taller cualificado.
Consultando el apartado correspondiente, debe reinicializar usted mismo:


- la llave con mando a distancia;

- el sistema de guiado integrado GPS.


156.7
2
156.72672156.72
156.75
156.76 156.7
6

175
7
Información práctica

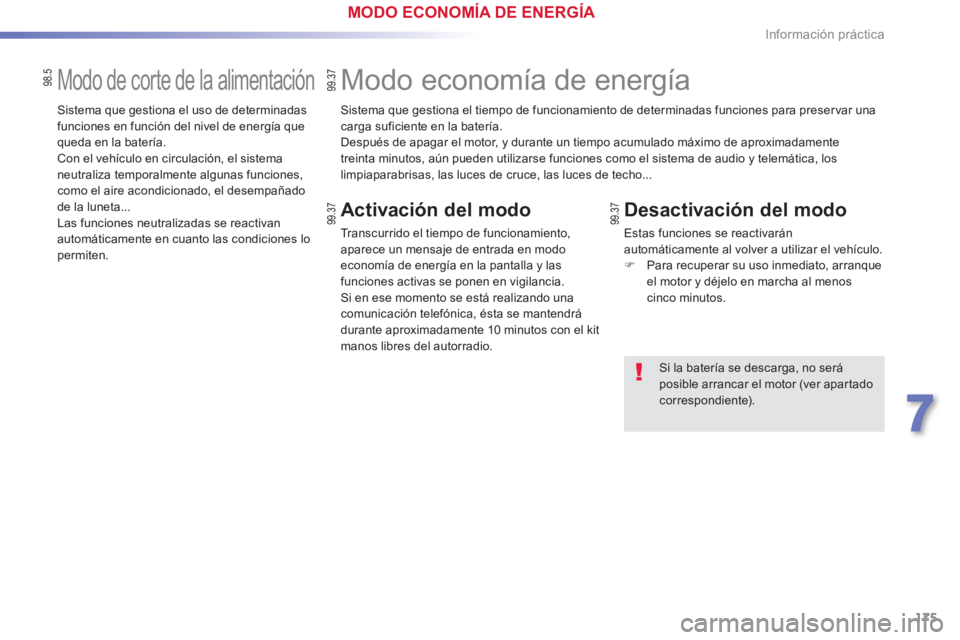

Sistema que gestiona el tiempo de funcionamiento de determinadas funciones para preser var unacarga suficiente en la batería.
Después de apagar el motor, y durante un tiempo acumulado máximo de aproximadamente
treinta minutos, aún pueden utilizarse funciones como el sistema de audio
y telemática, loslimpiaparabrisas, las luces de cruce, las luces de techo...








Modo economía de energía
Activación del modo
Transcurrido el tiempo de funcionamiento, aparece un mensaje de entrada en modo
economía de energía en la pantalla y las
funciones activas se ponen en vigilancia.Si en ese momento se está realizando una
comunicación telefónica, ésta se mantendrá
durante aproximadamente 10 minutos con el kit
manos libres del autorradio.


Desactivación del modo

Estas funciones se reactivarán automáticamente al volver a utilizar el vehículo. )
Para recuperar su uso inmediato, arranque el motor y déjelo en marcha al menos cinco minutos.

Si la batería se descarga, no será posible arrancar el motor (ver apar tado correspondiente).









Modo de corte de la alimentación

Sistema que gestiona el uso de determinadas
funciones en función del nivel de energía que queda en la batería.
Con el vehículo en circulación
, el sistemaneutraliza temporalmente algunas funciones,como el aire acondicionado, el desempañadode la luneta...
Las funciones neutralizadas se reactivan automáticamente en cuanto las condiciones lo permiten.

MODO ECONOMÍA DE ENERGÍA
98.599.37
99.3799.37

176
Información práctica

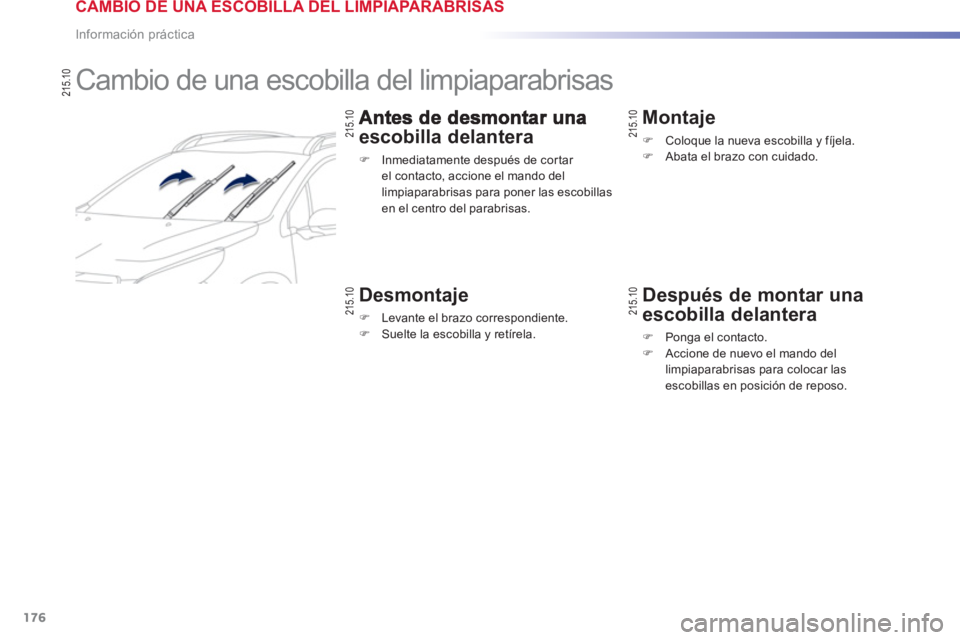

Cambio de una escobilla del limpiaparabrisas
escobilla delantera
)
Inmediatamente después de cor tar el contacto, accione el mando del limpiaparabrisas para poner las escobillasen el centro del parabrisas.


Desmontaje
)
Levante el brazo correspondiente.)
Suelte la escobilla y retírela.


Montaje
)Coloque la nueva escobilla y fíjela.)Abata el brazo con cuidado.


Después de montar una
escobilla delantera
)Ponga el contacto. )Accione de nuevo el mando del
limpiaparabrisas para colocar las
escobillas en posición de reposo.
CAMBIO DE UNA ESCOBILLA DEL LIMPIAPARABRISAS
215.10
215.10
215.10
215.1
0
215.1
0

177
7
Información práctica

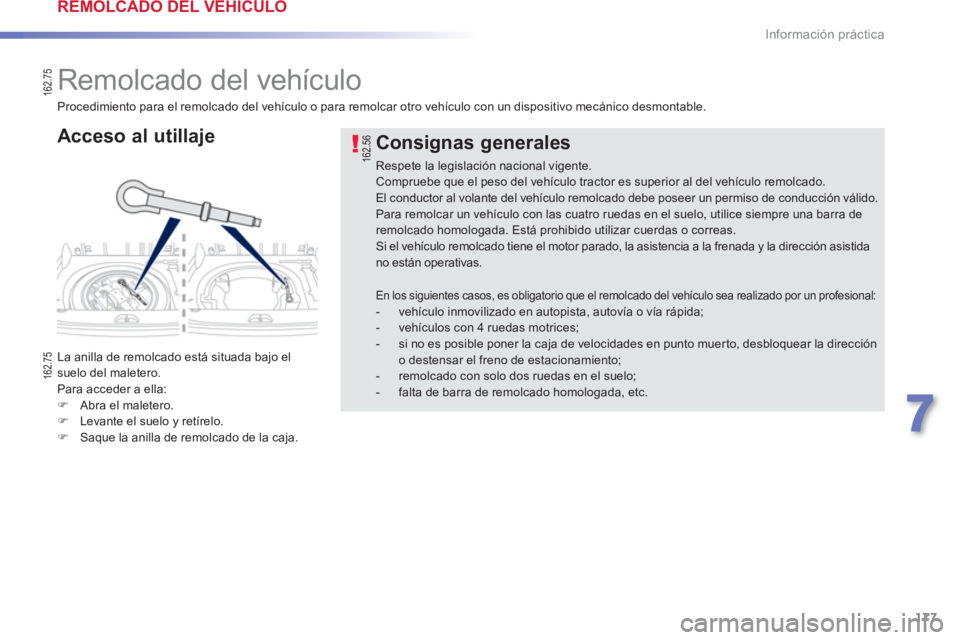

Remolcado del vehículo


Acceso al utillaje

La anilla de remolcado está situada bajo elsuelo del maletero.
Para acceder a ella: )Abra el maletero.)Levante el suelo y retírelo.
)Saque la anilla de remolcado de la caja.

Consignas generales
Respete la legislación nacional vigente.Compruebe que el peso del vehículo tractor es superior al del vehículo remolcado. El conductor al volante del vehículo remolcado debe poseer un permiso de conducción válido.Para remolcar un vehículo con las cuatro ruedas en el suelo, utilice siempre una barra deremolcado homologada. Está prohibido utilizar cuerdas o correas.Si el vehículo remolcado tiene el motor parado, la asistencia a la frenada y la dirección asistidano están operativas.
En los siguientes casos, es obligatorio que el remolcado del vehículo sea realizado por un profesional: - vehículo inmovilizado en autopista, autovía o vía rápida;- vehículos con 4 ruedas motrices; - si no es posible poner la caja de velocidades en punto muerto, desbloquear la dirección o destensar el freno de estacionamiento; - remolcado con solo dos ruedas en el suelo; - falta de barra de remolcado homologada, etc.

Procedimiento para el remolcado del veh
ículo o para remolcar otro vehículo con un dispositivo mecánico desmontable.

REMOLCADO DEL VEHÍCULO
162.75
162.56
162.7
5

178
Información práctica
Remolcado del vehículo

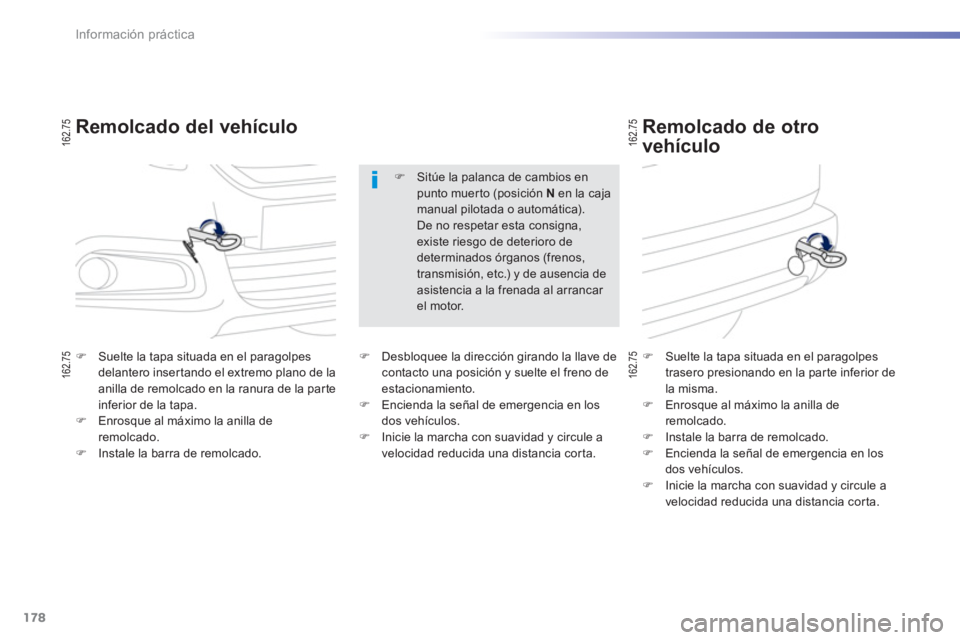

Remolcado de otro
vehículo
)Suelte la tapa situada en el paragolpes
delantero insertando el extremo plano de la anilla de remolcado en la ranura de la par te inferior de la tapa.)Enrosque al máximo la anilla de
remolcado. )Instale la barra de remolcado.
)Suelte la tapa situada en el paragolpes
trasero presionando en la parte inferior de
la misma. )Enrosque al máximo la anilla deremolcado.
)Instale la barra de remolcado.)Encienda la señal de emergencia en los dos vehículos.)Inicie la marcha con suavidad y circule a
velocidad reducida una distancia corta.

)Sitúe la palanca de cambios en punto muerto (posición N
en la caja manual pilotada o automática). De no respetar esta consigna, existe riesgo de deterioro dedeterminados órganos (frenos,transmisión, etc.) y de ausencia deasistencia a la frenada al arrancar el motor.
)
Desbloquee la dirección girando la llave de contacto una posición y suelte el freno de estacionamiento.)
Encienda la señal de emergencia en losdos vehículos.
)
Inicie la marcha con suavidad y circule a
velocidad reducida una distancia corta.
162.7
5
162.7
5
162.7
5
162.75
