169
7
Praktisk information

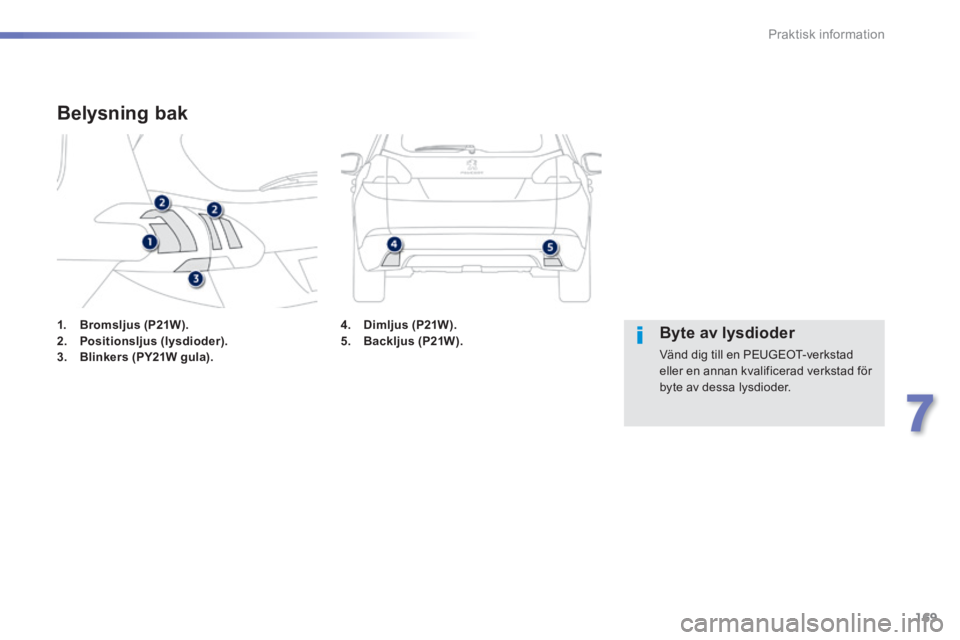

1. Bromsljus (P21W).2. Positionsljus (lysdioder).3. Blinkers (PY21W gula).
Belysning bak
Byte av lysdioder
Vänd dig till en PEUGEOT-verkstad eller en annan kvalificerad verkstad för byte av dessa lysdioder.
4. Dimljus (P21W).5. Backljus (P21W).

170
Praktisk information

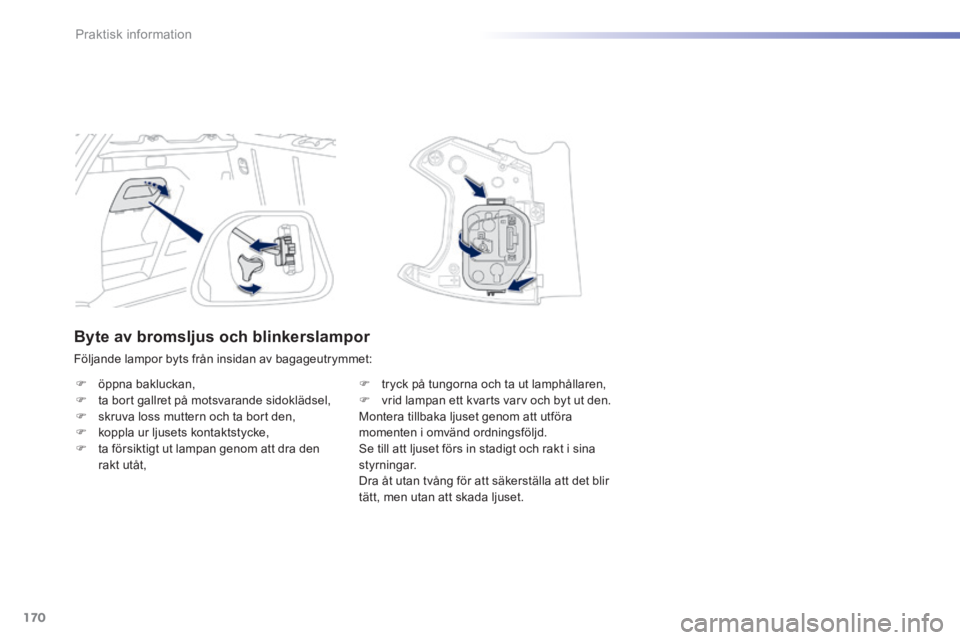

Byte av bromsljus och blinkerslampor
Följande lampor byts från insidan av bagageutrymmet:
 öppna bakluckan,  ta bort gallret på motsvarande sidoklädsel,  skruva loss muttern och ta bort den,  koppla ur ljusets kontaktstycke,  ta försiktigt ut lampan genom att dra den rakt utåt,
 tryck på tungorna och ta ut lamphållaren,  vrid lampan ett kvarts varv och byt ut den. Montera tillbaka ljuset genom att utföra momenten i omvänd ordningsföljd. Se till att ljuset förs in stadigt och rakt i sina styrningar. Dra åt utan tvång för att säkerställa att det blir tätt, men utan att skada ljuset.

171
7
Praktisk information

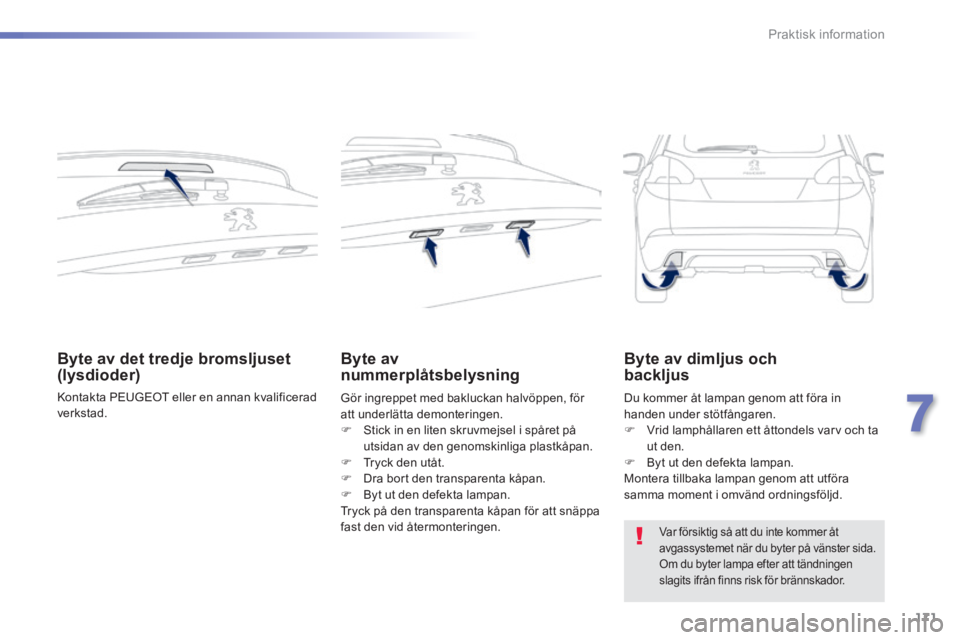

Byte av det tredje bromsljuset (lysdioder)
Kontakta PEUGEOT eller en annan kvalificerad verkstad.
Byte av nummerplåtsbelysning
Gör ingreppet med bakluckan halvöppen, för att underlätta demonteringen.
 Stick in en liten skruvmejsel i spåret på utsidan av den genomskinliga plastkåpan.  Tryck den utåt.  Dra bort den transparenta kåpan.  Byt ut den defekta lampan. Tryck på den transparenta kåpan för att snäppa fast den vid återmonteringen.
Du kommer åt lampan genom att föra in handen under stötfångaren.  Vrid lamphållaren ett åttondels varv och ta ut den.  Byt ut den defekta lampan. Montera tillbaka lampan genom att utföra samma moment i omvänd ordningsföljd.
Byte av dimljus och backljus
Var försiktig så att du inte kommer åt avgassystemet när du byter på vänster sida. Om du byter lampa efter att tändningen slagits ifrån finns risk för brännskador.

172
Praktisk information

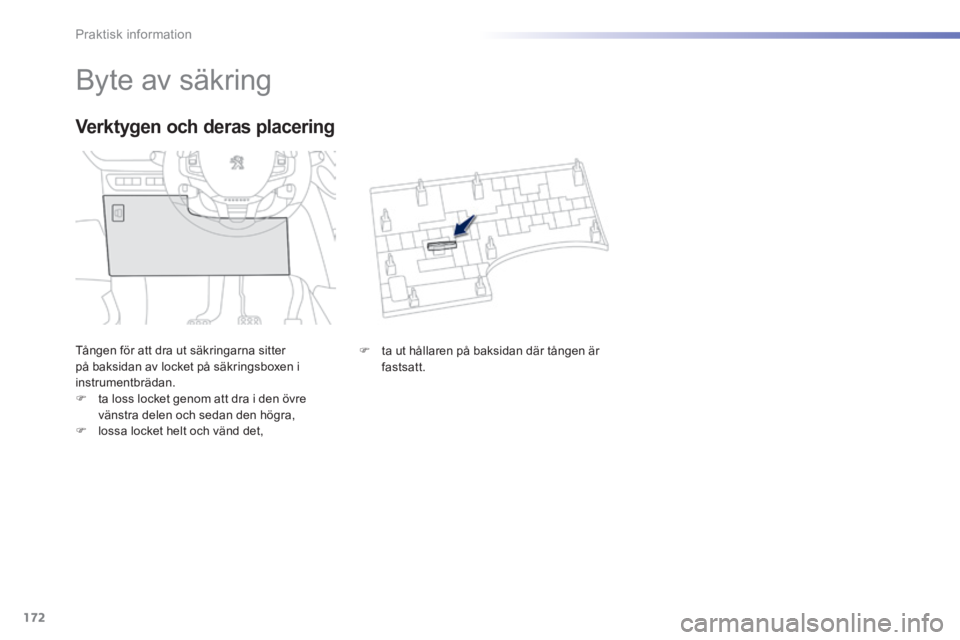

Byte av säkring
Tången för att dra ut säkringarna sitter på baksidan av locket på säkringsboxen i instrumentbrädan.  ta loss locket genom att dra i den övre vänstra delen och sedan den högra,
 lossa locket helt och vänd det,
Verktygen och deras placering
 ta ut hållaren på baksidan där tången är fastsatt.

173
7
Praktisk information

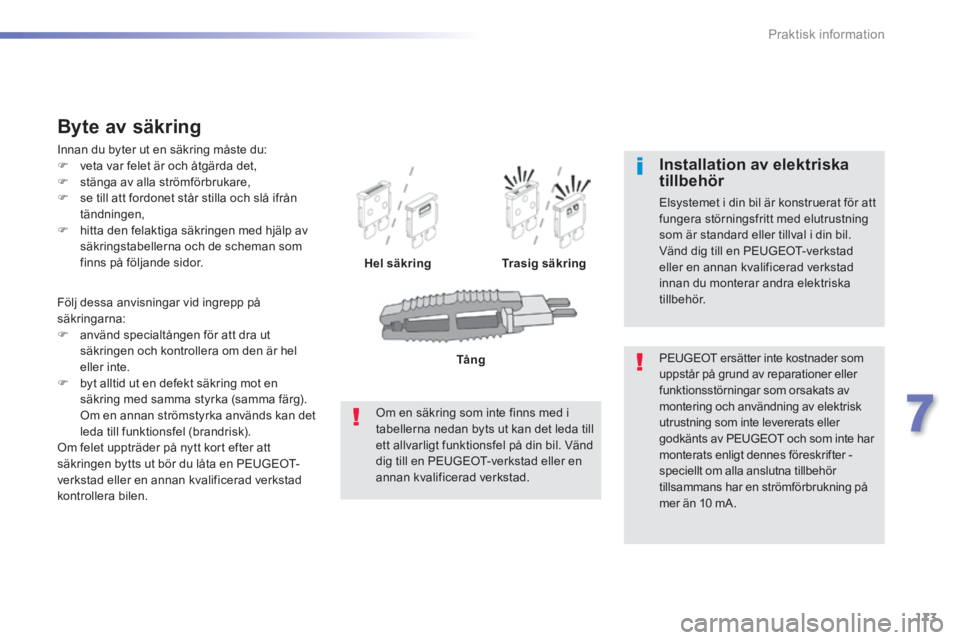

Följ dessa anvisningar vid ingrepp på säkringarna:  använd specialtången för att dra ut säkringen och kontrollera om den är hel eller inte.  byt alltid ut en defekt säkring mot en säkring med samma styrka (samma färg). Om en annan strömstyrka används kan det leda till funktionsfel (brandrisk). Om felet uppträder på nytt kort efter att säkringen bytts ut bör du låta en PEUGEOT-verkstad eller en annan kvalificerad verkstad kontrollera bilen.
Byte av säkring
Innan du byter ut en säkring måste du:  veta var felet är och åtgärda det,  stänga av alla strömförbrukare,  se till att fordonet står stilla och slå ifrån tändningen,  hitta den felaktiga säkringen med hjälp av säkringstabellerna och de scheman som finns på följande sidor. Hel säkringTrasig säkring
PEUGEOT ersätter inte kostnader som uppstår på grund av reparationer eller funktionsstörningar som orsakats av montering och användning av elektrisk utrustning som inte levererats eller
godkänts av PEUGEOT och som inte har monterats enligt dennes föreskrifter - speciellt om alla anslutna tillbehör tillsammans har en strömförbrukning på mer än 10 mA.
Installation av elektriska tillbehör
Elsystemet i din bil är konstruerat för att fungera störningsfritt med elutrustning som är standard eller tillval i din bil. Vänd dig till en PEUGEOT-verkstad eller en annan kvalificerad verkstad innan du monterar andra elektriska tillbehör.
Om en säkring som inte finns med i tabellerna nedan byts ut kan det leda till ett allvarligt funktionsfel på din bil. Vänd dig till en PEUGEOT-verkstad eller en annan kvalificerad verkstad.
Tång

174
Praktisk information
Säkringar i
instrumentbrädan
Säkringshållaren har placerats i den nedre delen av instrumentbrädan (på den vänstra s i d a n).
För att komma åt säkringarna
 Se avsnittet " Verktygen och deras placering".
Säkring nrStrömstyrkaFunktion
F25 A Ytterbackspeglar, strålkastare, diagnosuttag .
F95 A Larm.
F105 A Fristående telematikbox, släpvagnsreläbox .
F115 A Avbländande innerbackspegel, extravärmare.
F135 A HiFi-förstärkare, parkeringshjälp.
F1615 A 12 V-uttag fram.
F1715 A Bilradio, bilradio (eftermonterad).
F1820 A Pekskärm.
Tabell över säkringarna

175
7
Praktisk information
Säkring nrStrömstyrkaFunktion
F235 A Handskfacksbelysning, sminkspeglar, kartlampor.
F2615 A Signalhorn.
F2715 A Spolarpump.
F285 A Rattlås.
F2915 A AC-kompressor.
F3015 A Bakrutetorkare.

176
Praktisk information
Säkring nrStyrkaFunktion
F0140 A Bakruta med eluppvärmning.
F0210 A Ytterbackspeglar med eluppvärmning.
F0330 A Fönsterhissar med impulsstyrning fram.
F04- Används ej.
F0530 A Fönsterhissar med impulsstyrning bak.
F0610 A Infällbara ytterbackspeglar.
F0710 A Infällbara ytterbackspeglar.
F08- Används ej.
F0915 A Framsäten med elvärme.
F1020 A Hi-Fi-förstärkare.
F11- Används ej.
F12- Används ej.
Säkringar bakom
handskfacket

177
7
Praktisk information
Säkring nrStyrkaFunktion
F1615 A Dimstrålkastare fram.
F1810 A Höger helljus.
F1910 A Vänster helljus.
F2530 A Relä strålkastarspolare (eftermonterat).
F2940 A Vindrutetorkarmotor.
F3080 A Glödstift (diesel).
Säkringar i
motorrummet
Säkringsboxen har placerats i motorrummet i närheten av batteriet (på vänstra sidan).
För att komma åt säkringarna
 Ta loss locket.  Byt ut säkringen (se motsvarande avsnitt).  Efter byte bör du stänga locket mycket noggrant, för att säkra säkringsboxens täthet.
Tabell över säkringarna

178
Praktisk information

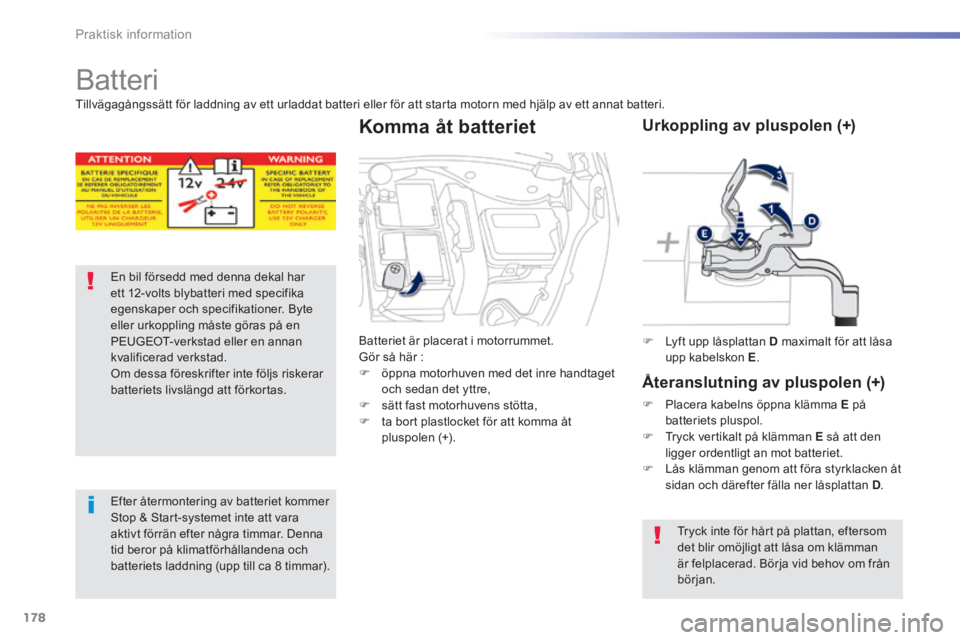

Batteri
En bil försedd med denna dekal har ett 12-volts blybatteri med specifika egenskaper och specifikationer. Byte eller urkoppling måste göras på en PEUGEOT-verkstad eller en annan kvalificerad verkstad. Om dessa föreskrifter inte följs riskerar batteriets livslängd att förkortas.
Efter återmontering av batteriet kommer Stop & Start-systemet inte att vara aktivt förrän efter några timmar. Denna tid beror på klimatförhållandena och batteriets laddning (upp till ca 8 timmar).
 Lyft upp låsplattan D maximalt för att låsa upp kabelskon E .
Urkoppling av pluspolen (+)
Återanslutning av pluspolen (+)
 Placera kabelns öppna klämma E på batteriets pluspol.  Tryck vertikalt på klämman E så att den ligger ordentligt an mot batteriet.  Lås klämman genom att föra styrklacken åt sidan och därefter fälla ner låsplattan D .
Tryck inte för hårt på plattan, eftersom det blir omöjligt att låsa om klämman är felplacerad. Börja vid behov om från början.
Tillvägagångssätt för laddning av ett urladdat batteri eller för att starta motorn med hjälp av ett annat batteri.
Batteriet är placerat i motorrummet. Gör så här :  öppna motorhuven med det inre handtaget och sedan det yttre,  sätt fast motorhuvens stötta,  ta bort plastlocket för att komma åt
pluspolen (+).
Komma åt batteriet
