PEUGEOT 2008 2014 Návod na použitie (in Slovakian)

169
7
Praktické informácie
1. Svetlá brzdové (P21W).2. Svetlá parkovacie (elektroluminiscenčné diódy LED).3. Ukazovatele smeru (PY2121W jantárovo- jantárovo- žltá farba).

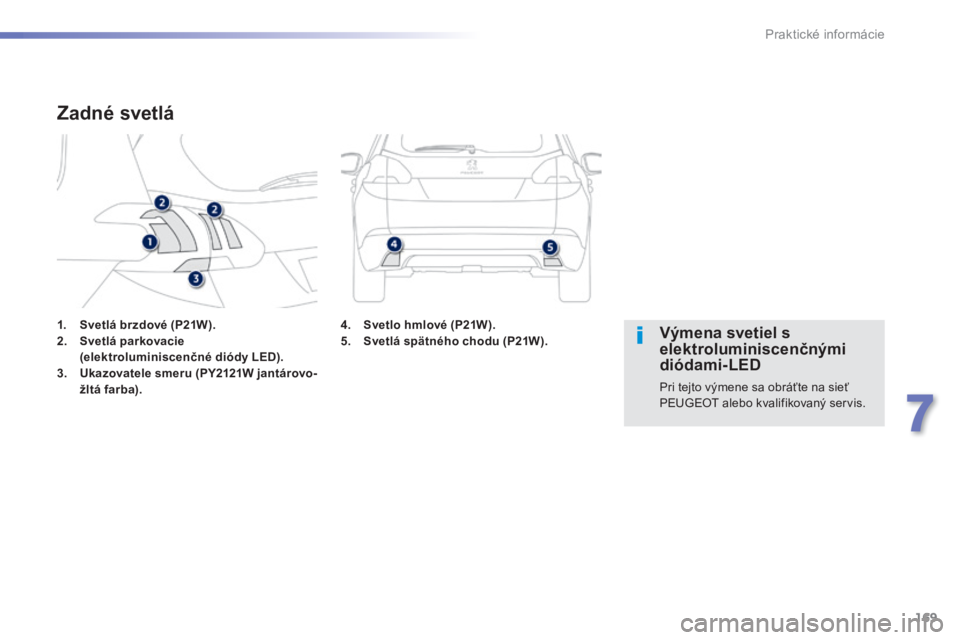

Zadné svetlá
Výmena svetiel s elektroluminiscenčnými diódami-LED
Pri tejto výmene sa obráťte na sieť PEUGEOT alebo kvalifikovaný servis.
4. Svetlo hmlové (P21W).5. Svetlá spätného chodu (P21W ).

170
Praktické informácie

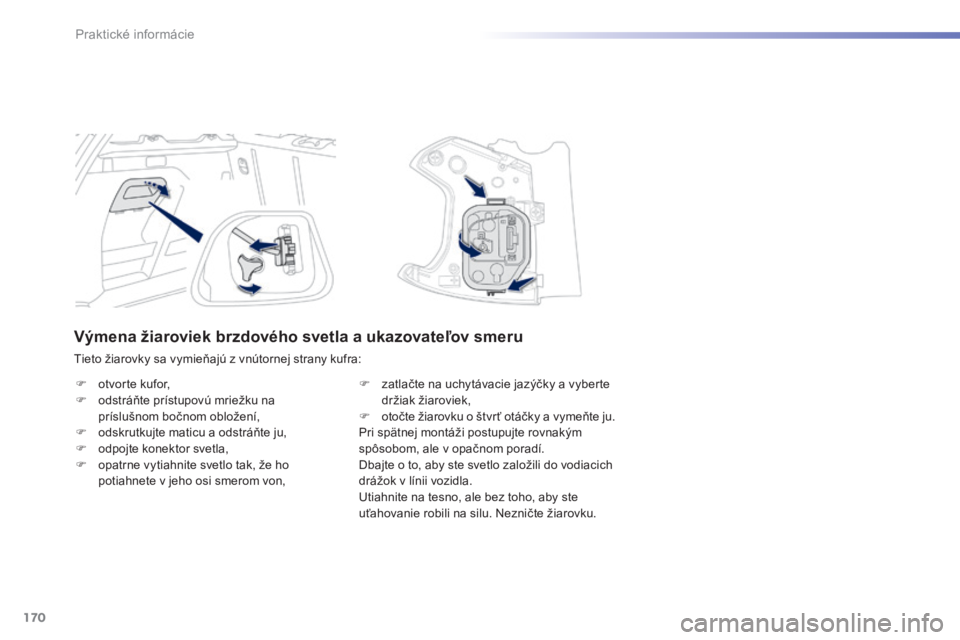

Výmena žiaroviek brzdového svetla a ukazovateľov smeru
Tieto žiarovky sa vymieňajú z vnútornej strany kufra:
 otvorte kufor,  odstráňte prístupovú mriežku na príslušnom bočnom obložení,  odskrutkujte maticu a odstráňte ju,  odpojte konektor svetla,  opatrne vytiahnite svetlo tak, že ho potiahnete v jeho osi smerom von,
 zatlačte na uchytávacie jazýčky a vyberte držiak žiaroviek,  otočte žiarovku o štvr ť otáčky a vymeňte ju. Pri spätnej montáži postupujte rovnakým spôsobom, ale v opačnom poradí. Dbajte o to, aby ste svetlo založili do vodiacich drážok v línii vozidla. Utiahnite na tesno, ale bez toho, aby ste uťahovanie robili na silu. Nezničte žiarovku.

171
7
Praktické informácie

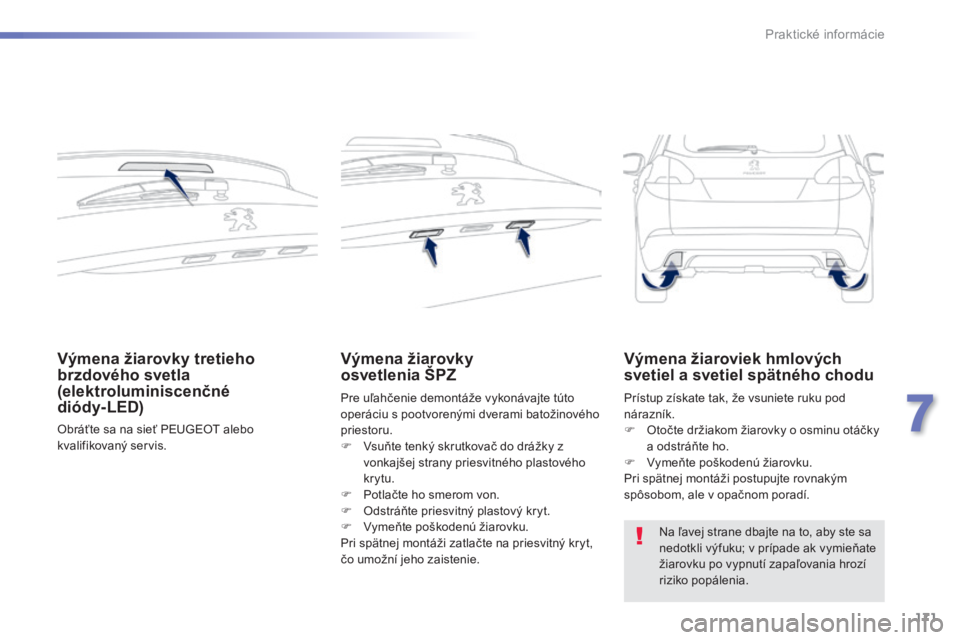

Výmena žiarovky tretieho brzdového svetla (elektroluminiscenčné diódy-LED)
Obráťte sa na sieť PEUGEOT alebo kvalifikovaný servis.
Výmena žiarovky osvetlenia ŠPZ Výmena žiarovky osvetlenia ŠPZ Výmena žiarovky
Pre uľahčenie demontáže vykonávajte túto operáciu s pootvorenými dverami batožinového priestoru.  Vsuňte tenký skrutkovač do drážky z vonkajšej strany priesvitného plastového krytu.  Potlačte ho smerom von.  Odstráňte priesvitný plastový kryt.  Vymeňte poškodenú žiarovku.
Pri spätnej montáži zatlačte na priesvitný kryt, čo umožní jeho zaistenie.
Prístup získate tak, že vsuniete ruku pod nárazník.  Otočte držiakom žiarovky o osminu otáčky a odstráňte ho.  Vymeňte poškodenú žiarovku. Pri spätnej montáži postupujte rovnakým spôsobom, ale v opačnom poradí.
Výmena žiaroviek hmlových svetiel a svetiel spätného chodu
Na ľavej strane dbajte na to, aby ste sa nedotkli výfuku; v prípade ak vymieňate žiarovku po vypnutí zapaľovania hrozí riziko popálenia.

172
Praktické informácie

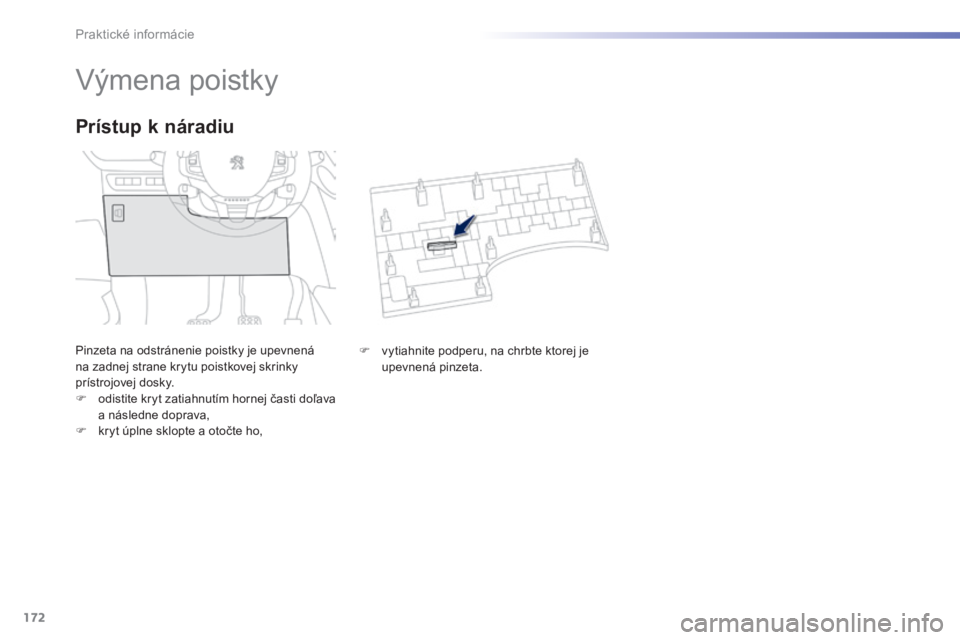

Výmena poistky
Pinzeta na odstránenie poistky je upevnená na zadnej strane krytu poistkovej skrinky prístrojovej dosky.  odistite kryt zatiahnutím hornej časti doľava a následne doprava,
 kryt úplne sklopte a otočte ho,
Prístup k náradiu
 vytiahnite podperu, na chrbte ktorej je upevnená pinzeta.

173
7
Praktické informácie
Pri zásahoch na poistke je nevyhnutné:  vytiahnuť poistku z jej uloženia pomocou pinzety a overiť stav vlákna,  poškodenú poistku nahradiť vždy poistkou rovnakej intenzity (a farby); rozdielna intenzita by mohla spôsobiť poruchu činnosti (hrozí riziko požiaru). Pokiaľ sa porucha zopakuje po výmene poistky, nechajte zariadenie skontrolovať v sieti
PEUGEOT alebo v kvalifikovanom servise.

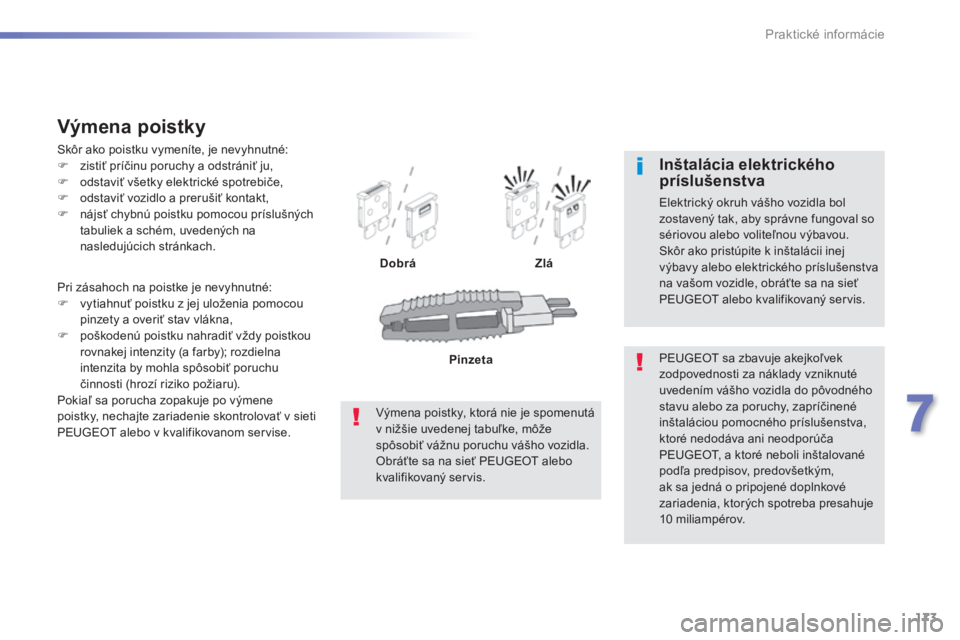

Výmena poistky
Skôr ako poistku vymeníte, je nevyhnutné:  zistiť príčinu poruchy a odstrániť ju,  odstaviť všetky elektrické spotrebiče,  odstaviť vozidlo a prerušiť kontakt,  nájsť chybnú poistku pomocou príslušných tabuliek a schém, uvedených na nasledujúcich stránkach.
DobráZlá
PEUGEOT sa zbavuje akejkoľvek zodpovednosti za náklady vzniknuté uvedením vášho vozidla do pôvodného stavu alebo za poruchy, zapríčinené inštaláciou pomocného príslušenstva,
ktoré nedodáva ani neodporúča PEUGEOT, a ktoré neboli inštalované podľa predpisov, predovšetkým, ak sa jedná o pripojené doplnkové zariadenia, ktorých spotreba presahuje 10 miliampérov.
Inštalácia elektrického príslušenstva
Elektrický okruh vášho vozidla bol zostavený tak, aby správne fungoval so sériovou alebo voliteľnou výbavou. Skôr ako pristúpite k inštalácii inej výbavy alebo elektrického príslušenstva na vašom vozidle, obráťte sa na sieť PEUGEOT alebo kvalifikovaný servis.
Výmena poistky, ktorá nie je spomenutá v nižšie uvedenej tabuľke, môže spôsobiť vážnu poruchu vášho vozidla. Obráťte sa na sieť PEUGEOT alebo kvalifikovaný servis.
Pinzeta

174
Praktické informácie

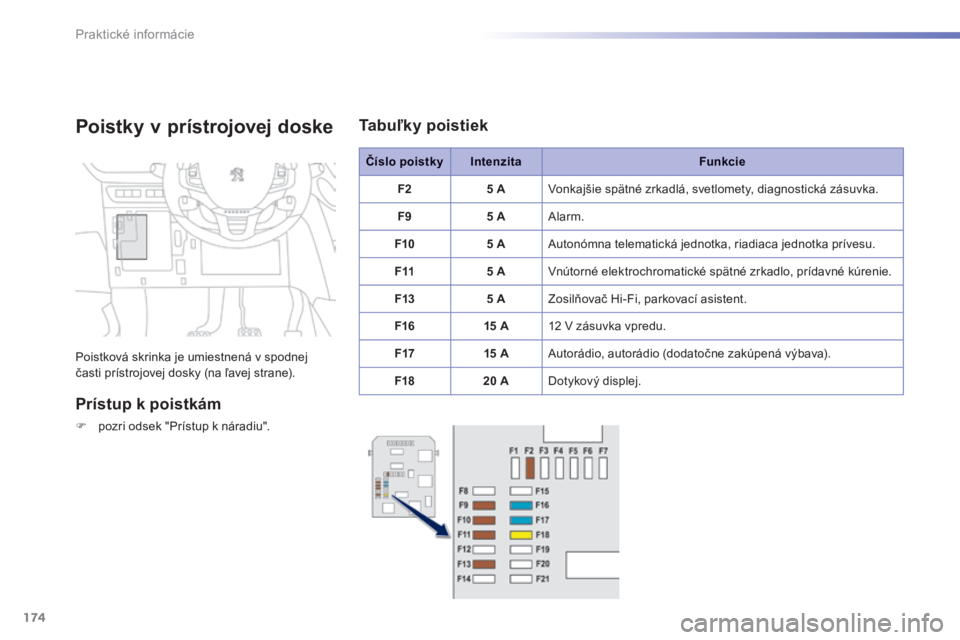

Poistky v prístrojovej doske
Poistková skrinka je umiestnená v spodnej časti prístrojovej dosky (na ľavej strane).
Prístup k poistkám
 pozri odsek "Prístup k náradiu".
Číslo poistkyIntenzitaFunkcie
F25 A Vonkajšie spätné zrkadlá, svetlomety, diagnostická zásuvka.
F95 A Alarm.
F105 A Autonómna telematická jednotka, riadiaca jednotka prívesu.
F115 A Vnútorné elektrochromatické spätné zrkadlo, prídavné kúrenie.
F135 A Zosilňovač Hi-Fi, parkovací asistent.
F1615 A 12 V zásuvka vpredu.
F1715 A Autorádio, autorádio (dodatočne zakúpená výbava).
F1820 A Dotykový displej.
Tabuľky poistiek

175
7
Praktické informácie

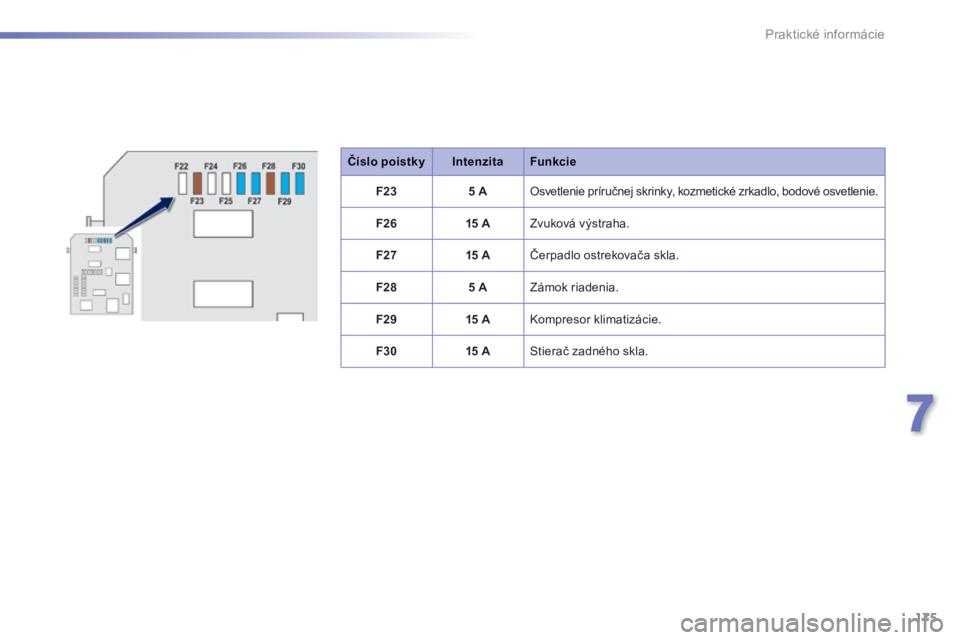

Číslo poistkyIntenzitaFunkcie
F235 A Osvetlenie príručnej skrinky, kozmetické zrkadlo, bodové osvetlenie.
F2615 A Zvuková výstraha.
F2715 A Čerpadlo ostrekovača skla.
F285 A Zámok riadenia.
F2915 A Kompresor klimatizácie.
F3015 A Stierač zadného skla.

176
Praktické informácie
Číslo poistkyIntenzitaFunkcie
F0140 A Zadné vyhrievané okno.
F0210 A Vonkajšie spätné zrkadlá s rozmrazovaním.
F0330 A Predné ovládače otvárania okien.
F04- Nepoužíva sa.
F0530 A Zadné ovládače otvárania okien.
F0610 A Vonkajšie sklopiteľné spätné zrkadlá.
F0710 A Vonkajšie sklopiteľné spätné zrkadlá.
F08- Nepoužíva sa.
F0915 A Predné vyhrievané sedadlá.
F1020 A Zosilňovač Hi-Fi.
F11- Nepoužíva sa.
F12- Nepoužíva sa.
Poistky za prístrojovou
d o s k o u

177
7
Praktické informácie
Číslo poistkyIntenzitaFunkcie
F1615 A Predné hmlové svetlomety.
F1810 A Pravé diaľkové svetlo.
F1910 A Ľavé diaľkové svetlo.
F2530 A Relé ostrekovača svetlometu (dodatočne zakúpená výbava).
F2940 A Motorček predného stierača skla.
F3080 A Žhaviace sviečky (Diesel).

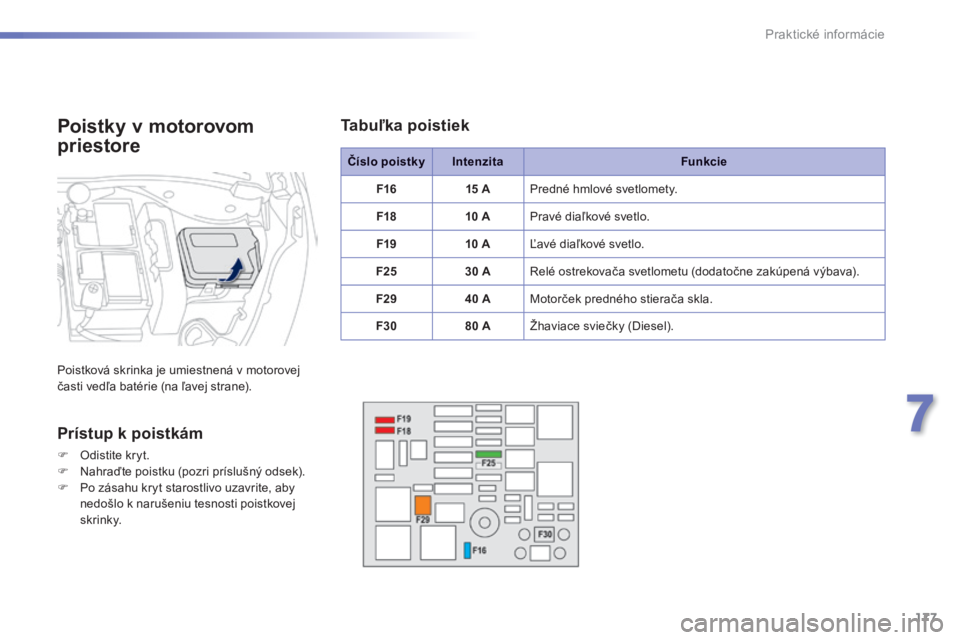

Poistky v motorovom
priestore
Poistková skrinka je umiestnená v motorovej časti vedľa batérie (na ľavej strane).
Prístup k poistkám
 Odistite kryt.  Nahraďte poistku (pozri príslušný odsek).  Po zásahu kryt starostlivo uzavrite, aby nedošlo k narušeniu tesnosti poistkovej s k r i n k y .
Tabuľka poistiek

178
Praktické informácie

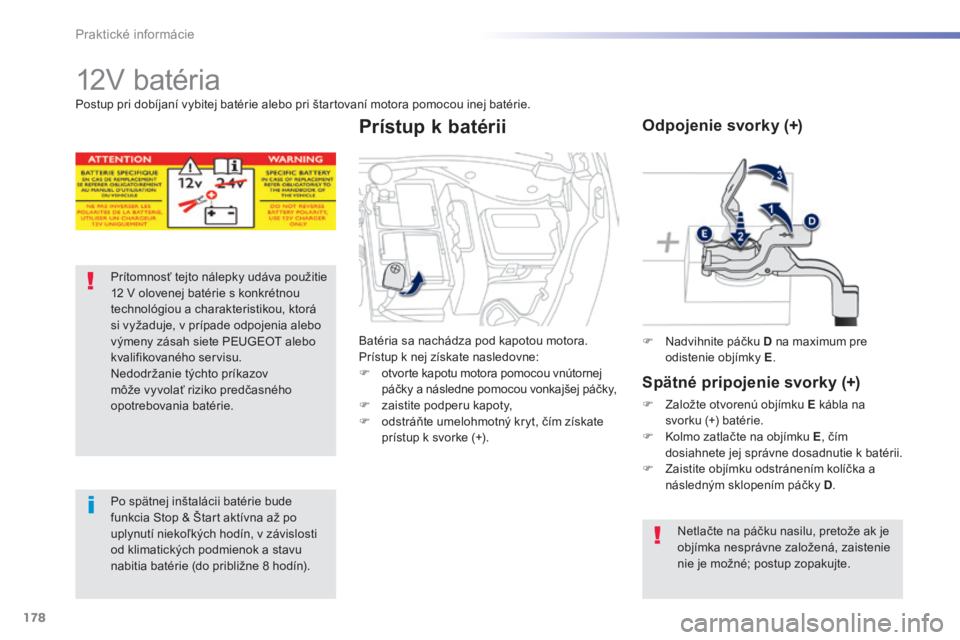

1 2 V b a t é r i a
Prítomnosť tejto nálepky udáva použitie 12 V olovenej batérie s konkrétnou technológiou a charakteristikou, ktorá si vyžaduje, v prípade odpojenia alebo výmeny zásah siete PEUGEOT alebo kvalifikovaného servisu. Nedodržanie týchto príkazov môže vyvolať riziko predčasného opotrebovania batérie.
Po spätnej inštalácii batérie bude funkcia Stop & Štart aktívna až po uplynutí niekoľkých hodín, v závislosti od klimatických podmienok a stavu nabitia batérie (do približne 8 hodín).
 Nadvihnite páčku D na maximum pre odistenie objímky E .
Odpojenie svorky (+)
Spätné pripojenie svorky (+)
 Založte otvorenú objímku E kábla na svorku (+) batérie.  Kolmo zatlačte na objímku E , čím dosiahnete jej správne dosadnutie k batérii.  Zaistite objímku odstránením kolíčka a následným sklopením páčky D .
Netlačte na páčku nasilu, pretože ak je objímka nesprávne založená, zaistenie nie je možné; postup zopakujte.
Postup pri dobíjaní vybitej batérie alebo pri štartovaní motora pomocou inej batérie.
Batéria sa nachádza pod kapotou motora. Prístup k nej získate nasledovne:  otvorte kapotu motora pomocou vnútornej páčky a následne pomocou vonkajšej páčky,  zaistite podperu kapoty,  odstráňte umelohmotný kryt, čím získate
prístup k svorke (+).
Prístup k batérii
