PEUGEOT 2008 2015 Brugsanvisning (in Danish)

189
2008_da_Chap09_info-pratiques_ed01-2015

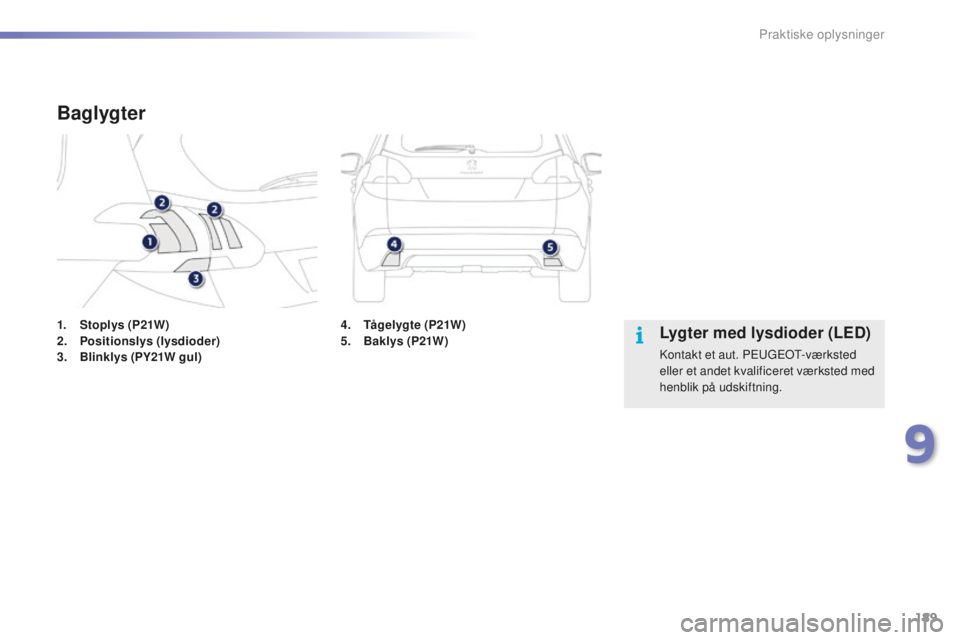

1. Stoplys (P21W)
2. Positionslys (lysdioder)
3.
B

linklys (PY21W gul)
Baglygter
Lygter med lysdioder (LED)
Kontakt et aut. PEUGEOT-værksted
eller et andet kvalificeret værksted med
henblik på udskiftning.
4.
T

ågelygte (P21W)
5. Ba
klys (P21W)
9
Praktiske oplysninger

190
2008_da_Chap09_info-pratiques_ed01-2015

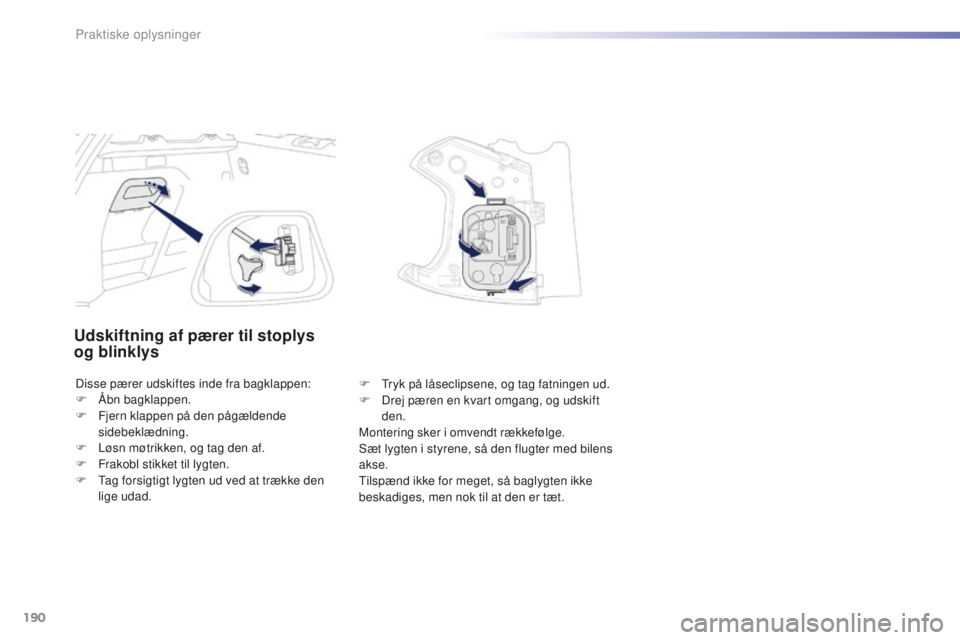

Udskiftning af pærer til stoplys
og blinklys
Disse pærer udskiftes inde fra bagklappen:
F Å bn bagklappen.
F

F
jern klappen på den pågældende
sidebeklædning.
F

L
øsn møtrikken, og tag den af.
F

F
rakobl stikket til lygten.
F

T
ag forsigtigt lygten ud ved at trække den
lige udad. F
T ryk på låseclipsene, og tag fatningen ud.
F

D
rej pæren en kvart omgang, og udskift
den.
Montering sker i omvendt rækkefølge.
Sæt lygten i styrene, så den flugter med bilens
akse.
Tilspænd ikke for meget, så baglygten ikke
beskadiges, men nok til at den er tæt.
Praktiske oplysninger

191
2008_da_Chap09_info-pratiques_ed01-2015

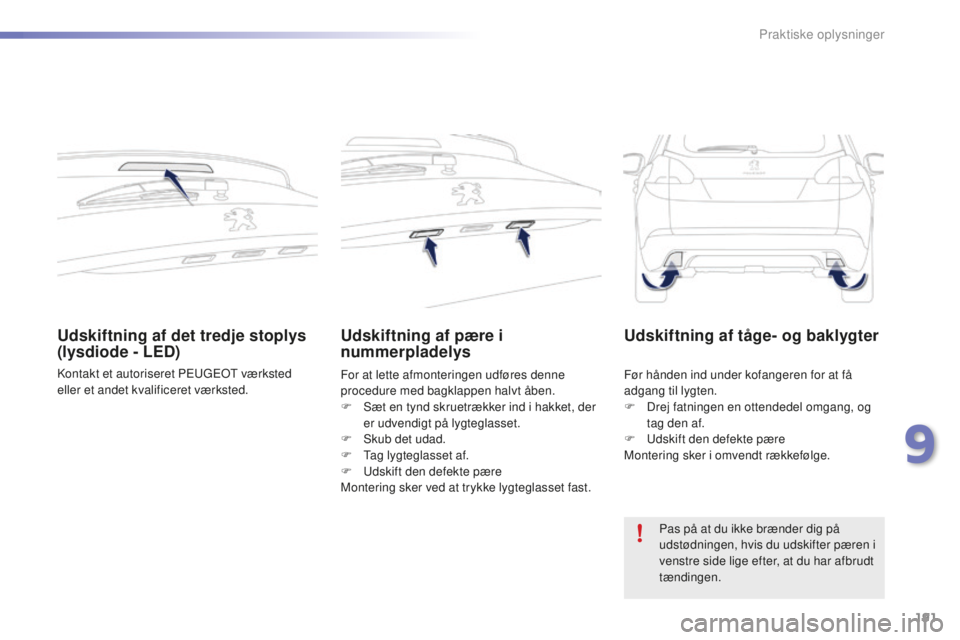

Udskiftning af det tredje stoplys
(lysdiode - LED)
Kontakt et autoriseret PEUGEOT værksted
eller et andet kvalificeret værksted.
Udskiftning af pære i
nummerpladelys
For at lette afmonteringen udføres denne
procedure med bagklappen halvt åben.
F
S
æt en tynd skruetrækker ind i hakket, der
er udvendigt på lygteglasset.
F

S
kub det udad.
F

T
ag lygteglasset af.
F

U
dskift den defekte pære
Montering sker ved at trykke lygteglasset fast. Før hånden ind under kofangeren for at få
adgang til lygten.
F

D
rej fatningen en ottendedel omgang, og
tag den af.
F

U
dskift den defekte pære
Montering sker i omvendt rækkefølge.
Udskiftning af tåge- og baklygter
Pas på at du ikke brænder dig på
udstødningen, hvis du udskifter pæren i
venstre side lige efter, at du har afbrudt
tændingen.
9
Praktiske oplysninger

192
2008_da_Chap09_info-pratiques_ed01-2015

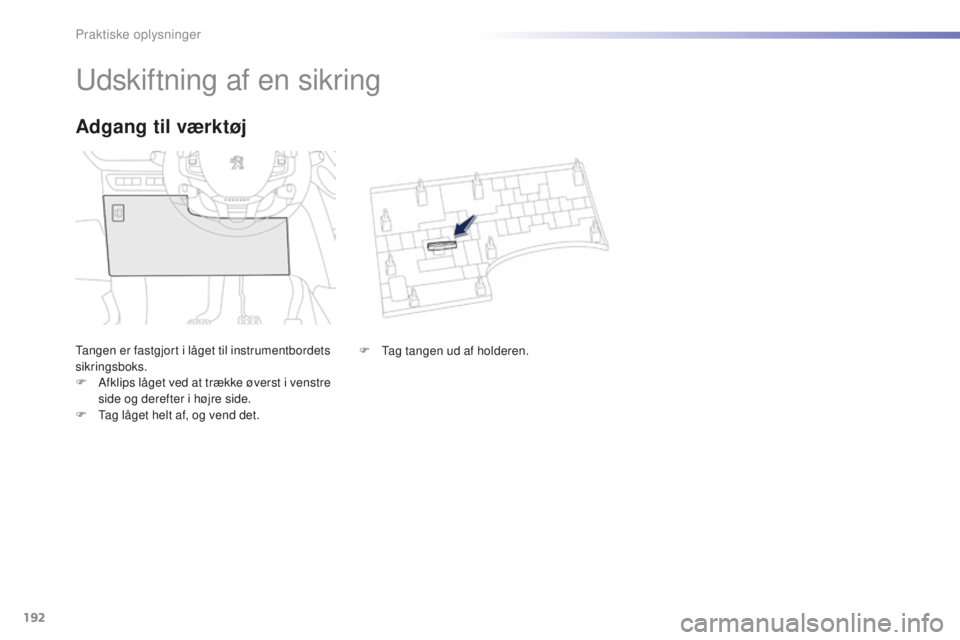

Udskiftning af en sikring
Tangen er fastgjort i låget til instrumentbordets
sikringsboks.
F
A
fklips låget ved at trække øverst i venstre
side og derefter i højre side.
F

T
ag låget helt af, og vend det.
Adgang til værktøj
F Tag tangen ud af holderen.
Praktiske oplysninger

193
2008_da_Chap09_info-pratiques_ed01-2015

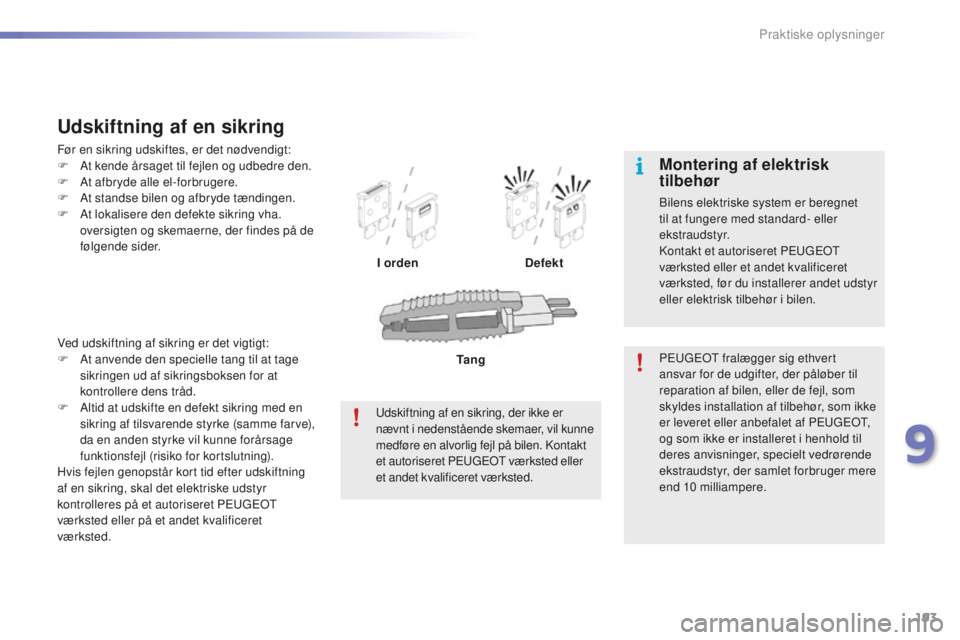

Ved udskiftning af sikring er det vigtigt:
F A t anvende den specielle tang til at tage
sikringen ud af sikringsboksen for at
kontrollere dens tråd.
F

A
ltid at udskifte en defekt sikring med en
sikring af tilsvarende styrke (samme farve),
da en anden styrke vil kunne forårsage
funktionsfejl (risiko for kortslutning).
Hvis fejlen genopstår kort tid efter udskiftning
af en sikring, skal det elektriske udstyr
kontrolleres på et autoriseret PEUGEOT
værksted eller på et andet kvalificeret
værksted.
Udskiftning af en sikring
Før en sikring udskiftes, er det nødvendigt:
F A t kende årsaget til fejlen og udbedre den.
F

A
t afbryde alle el-forbrugere.
F

A
t standse bilen og afbryde tændingen.
F

A
t lokalisere den defekte sikring vha.
oversigten og skemaerne, der findes på de
følgende sider.
I ordenDefekt
PEUGEOT fralægger sig ethvert
ansvar for de udgifter, der påløber til
reparation af bilen, eller de fejl, som
skyldes installation af tilbehør, som ikke
er leveret eller anbefalet af PEUGEOT,
og som ikke er installeret i henhold til
deres anvisninger, specielt vedrørende
ekstraudstyr, der samlet forbruger mere
end 10


milliampere.Montering af elektrisk
tilbehør
Bilens elektriske system er beregnet
til at fungere med standard- eller
ekstraudstyr.
Kontakt et autoriseret PEUGEOT
værksted eller et andet kvalificeret
værksted, før du installerer andet udstyr
eller elektrisk tilbehør i bilen.
Udskiftning af en sikring, der ikke er
nævnt i nedenstående skemaer, vil kunne
medføre en alvorlig fejl på bilen. Kontakt
et autoriseret PEUGEOT værksted eller
et andet kvalificeret værksted. Tang
9
Praktiske oplysninger

194
2008_da_Chap09_info-pratiques_ed01-2015
Sikringer i instrumentbord
Sikringsboksen sidder nederst i
instrumentbordet (i venstre side).
Adgang til sikringer
F Se afsnittet "Adgang til værktøj".Sikring nr.
Strømstyrke Funktioner
F2 5 A
Sidespejle, lygter, diagnosestik
F9 5 A
Alarm
F10 5 A
Selvstændig telematikboks, styreboks til anhænger
F11 5 A
Elektrokromt bakspejl, tilskudsvarmer
F13 5 A
HiFi-forstærker, parkeringssensorer
F16 15

A
12 V tilbehørsstik foran
F17 15

A
Bilradio, bilradio (eftermonteret udstyr)
F18 20 A
Touch screen
Skemaer over sikringer
Praktiske oplysninger

195
2008_da_Chap09_info-pratiques_ed01-2015

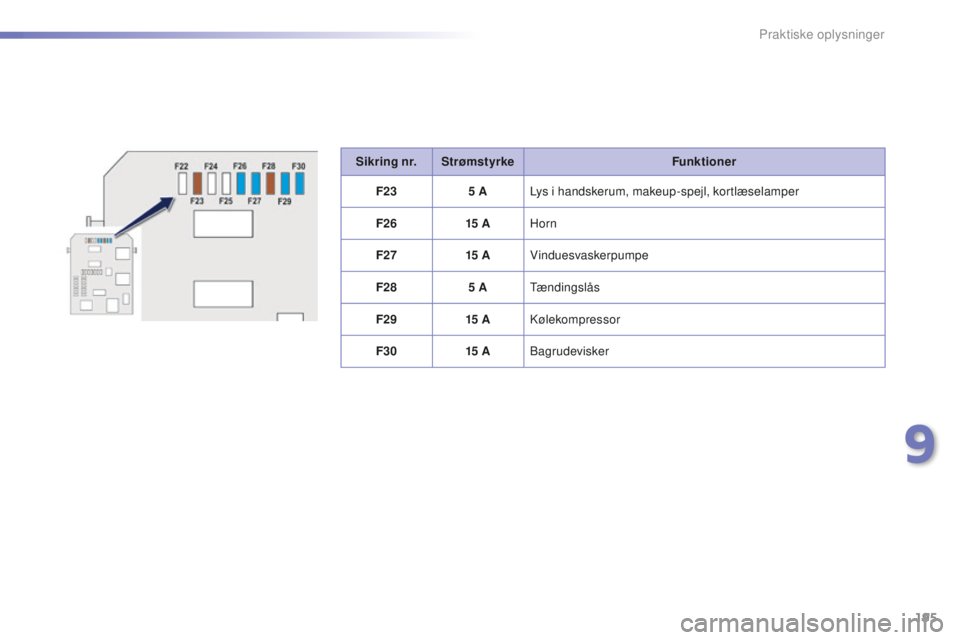

Sikring nr.Strømstyrke Funktioner
F23 5
ALys i handskerum, makeup-spejl, kortlæselamper
F26 15


AHorn
F27 15


AVinduesvaskerpumpe
F28 5
ATændingslås
F29 15


AKølekompressor
F30 15


ABagrudevisker
9
Praktiske oplysninger

196
2008_da_Chap09_info-pratiques_ed01-2015

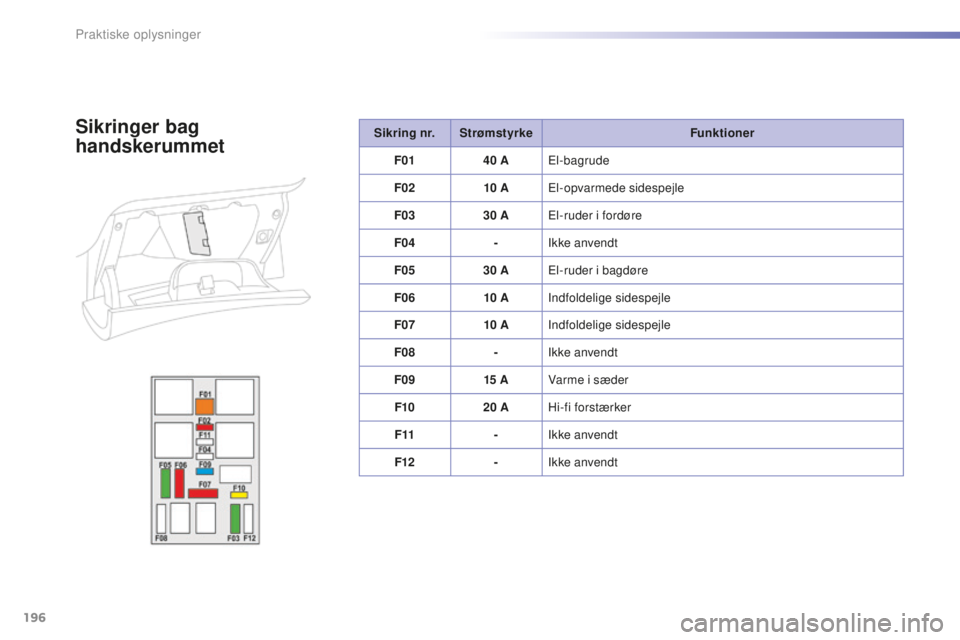

Sikring nr.Strømstyrke Funktioner
F01 40
AEl-bagrude
F02 10


AEl-opvarmede sidespejle
F03 30
AEl-ruder i fordøre
F04 -Ikke anvendt
F05 30
AEl-ruder i bagdøre
F06 10


AIndfoldelige sidespejle
F07 10


AIndfoldelige sidespejle
F08 -Ikke anvendt
F09 15


AVarme i sæder
F10 20
AHi-fi forstærker
F11 -Ikke anvendt
F12 -Ikke anvendtSikringer bag
handskerummet
Praktiske oplysninger

197
2008_da_Chap09_info-pratiques_ed01-2015

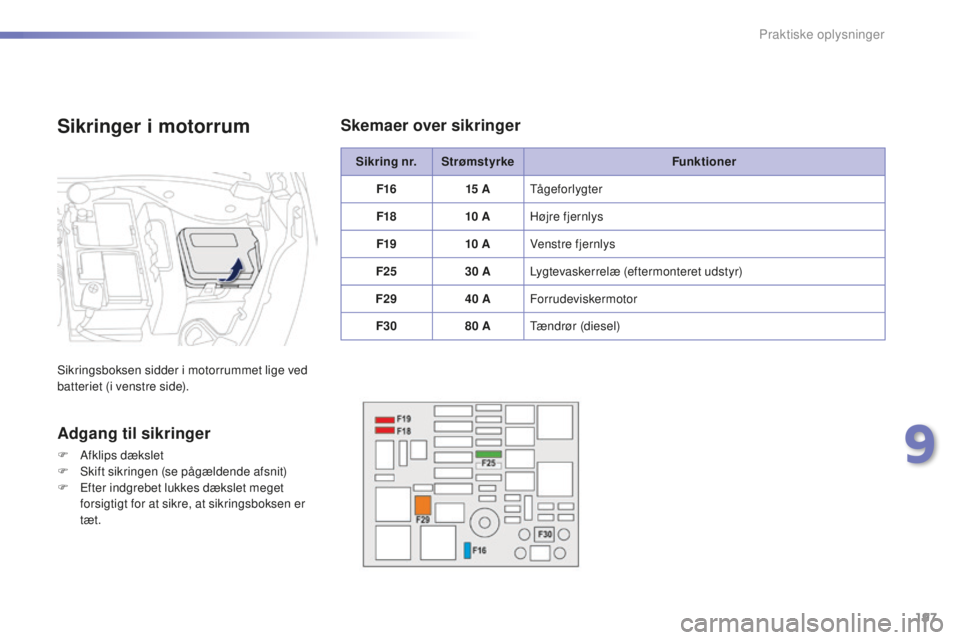

Sikring nr.Strømstyrke Funktioner
F16 15


ATågeforlygter
F18 10


AHøjre fjernlys
F19 10


AVenstre fjernlys
F25 30
ALygtevaskerrelæ (eftermonteret udstyr)
F29 40
AForrudeviskermotor
F30 80
ATændrør (diesel)
Sikringer i motorrum
Sikringsboksen sidder i motorrummet lige ved
batteriet (i venstre side).
Adgang til sikringer
F Afklips dækslet
F
S kift sikringen (se pågældende afsnit)
F

E
fter indgrebet lukkes dækslet meget
forsigtigt for at sikre, at sikringsboksen er
tæt.
Skemaer over sikringer
9
Praktiske oplysninger

198
2008_da_Chap09_info-pratiques_ed01-2015

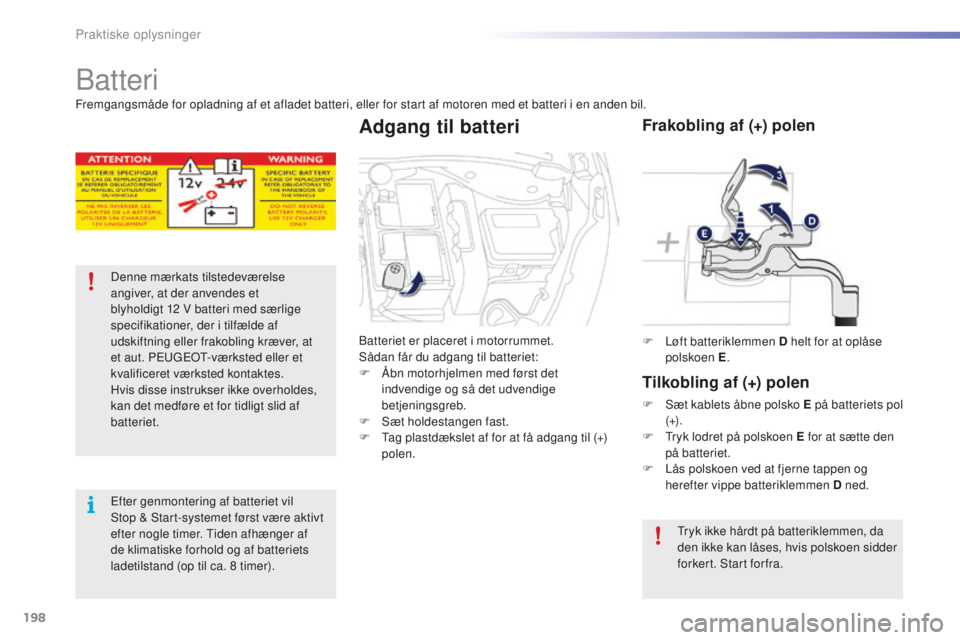

Batteri
Denne mærkats tilstedeværelse
angiver, at der anvendes et
blyholdigt 12 V batteri med særlige
specifikationer, der i tilfælde af
udskiftning eller frakobling kræver, at
et aut. PEUGEOT-værksted eller et
kvalificeret værksted kontaktes.
Hvis disse instrukser ikke overholdes,
kan det medføre et for tidligt slid af
batteriet.
Efter genmontering af batteriet vil
Stop & Start-systemet først være aktivt
efter nogle timer. Tiden afhænger af
de klimatiske forhold og af batteriets
ladetilstand (op til ca. 8
timer). F

Lø
ft batteriklemmen D helt for at oplåse
polskoen E .
Frakobling af (+) polen
Tilkobling af (+) polen
F Sæt kablets åbne polsko E på batteriets pol
(+) .
F

T
ryk lodret på polskoen E for at sætte den
på batteriet.
F

L
ås polskoen ved at fjerne tappen og
herefter vippe batteriklemmen D ned.
Tryk ikke hårdt på batteriklemmen, da
den ikke kan låses, hvis polskoen sidder
forkert. Start forfra.
Fremgangsmåde for opladning af et afladet batteri, eller for start af motoren med et batteri i en anden bil.
Batteriet er placeret i motorrummet.
Sådan får du adgang til batteriet:
F

Å

bn motorhjelmen med først det
indvendige og så det udvendige
betjeningsgreb.
F

Sæ

t holdestangen fast.
F

T

ag plastdækslet af for at få adgang til (+)
polen.
Adgang til batteri
