PEUGEOT 2008 2015 Kezelési útmutató (in Hungarian)

189
2008_hu_Chap09_info-pratiques_ed01-2015
1. Féklámpák (P21W).
2. Helyzetjelzők (fénykibocsátó
diódák - LED).
3.
I

rányjelzők (PY21W borostyán).
Hátsó lámpák
Fénykibocsátó diódák
(LED-ek)
A csere érdekében forduljon a
PEUGEOT hálózathoz vagy egy
szakszervizhez.
4.
K

ödfényszóró (P21W).
5.
T

olatólámpa (P21W).
9
Gyakorlati tudnivalók

190
2008_hu_Chap09_info-pratiques_ed01-2015
A féklámpák és az irányjelző
lámpák izzóinak cseréje
Ezek az izzók a csomagtartóból cserélhetők ki:
F n yissa ki a csomagtartót,
F

v
egye le a rácsot a megfelelő oldalon,
F

c
savarozza ki a csavaranyát és távolítsa el,
F

k
össe ki a lámpa csatlakozóját,
F

e
melje ki óvatosan a lámpát
tengelyirányban kihúzva, F
n yomja össze a tartónyelveket és vegye ki
az izzófoglalatot,
F

f
ordítsa el negyed fordulattal az izzót és
cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Ügyeljen arra, hogy az izzókat mindig
megfelelő szögben tegye a helyükre.
Erőltetés nélkül húzza meg az izzót, vigyázva,
nehogy megsérüljön.
Gyakorlati tudnivalók

191
2008_hu_Chap09_info-pratiques_ed01-2015

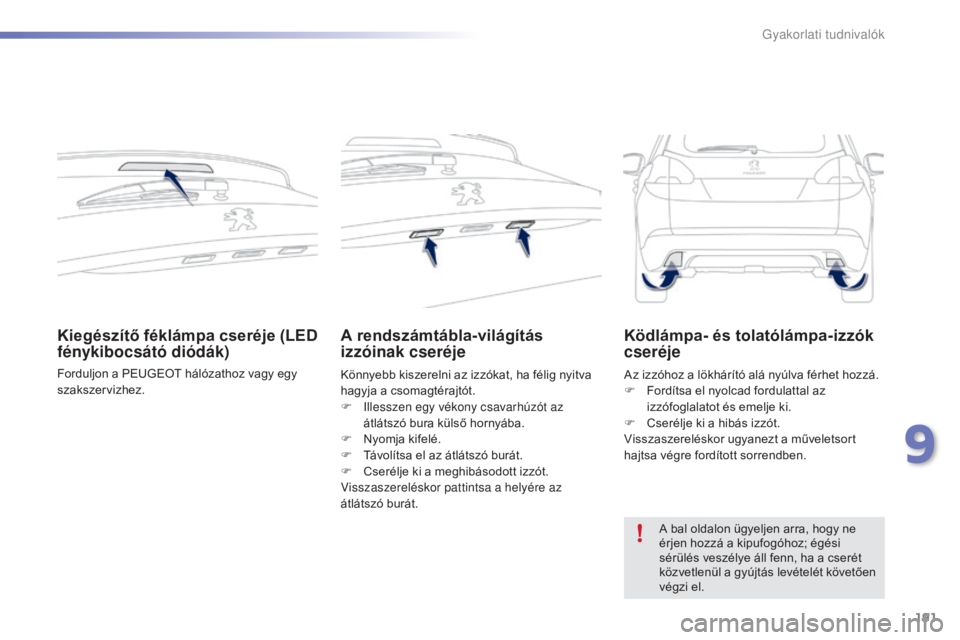

Kiegészítő féklámpa cseréje (LED
fénykibocsátó diódák)
Forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
A rendszámtábla-világítás
izzóinak cseréje
Könnyebb kiszerelni az izzókat, ha félig nyitva
hagyja a csomagtérajtót.
F
I
llesszen egy vékony csavarhúzót az
átlátszó bura külső hornyába.
F

N
yomja kifelé.
F

T
ávolítsa el az átlátszó burát.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléskor pattintsa a helyére az
átlátszó burát. Az izzóhoz a lökhárító alá nyúlva férhet hozzá.
F
F ordítsa el nyolcad fordulattal az
izzófoglalatot és emelje ki.
F

C
serélje ki a hibás izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Ködlámpa- és tolatólámpa-izzók
cseréje
A bal oldalon ügyeljen arra, hogy ne
érjen hozzá a kipufogóhoz; égési
sérülés veszélye áll fenn, ha a cserét
közvetlenül a gyújtás levételét követően
végzi el.
9
Gyakorlati tudnivalók

192
2008_hu_Chap09_info-pratiques_ed01-2015

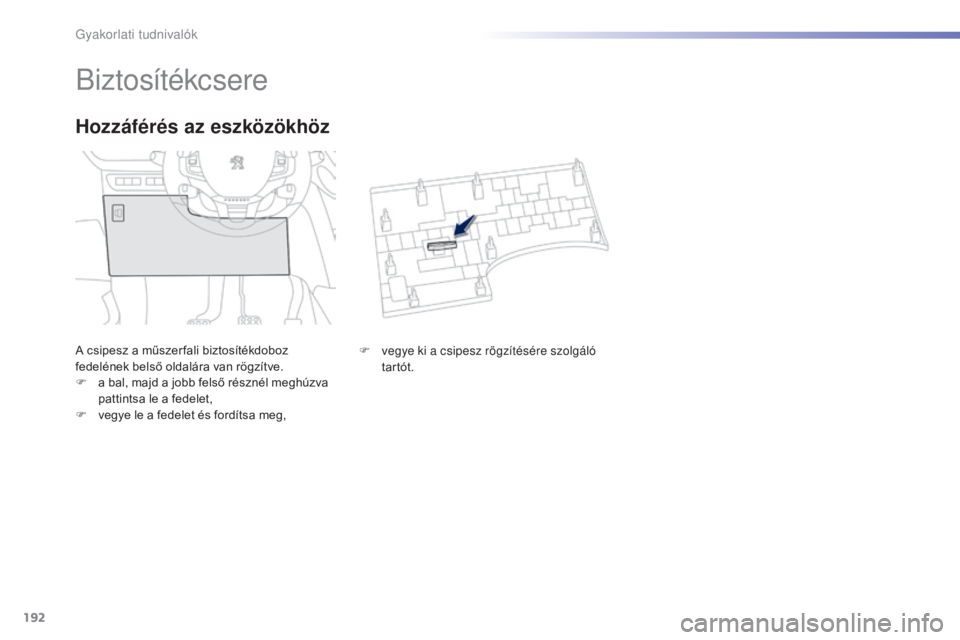

Biztosítékcsere
A csipesz a műszer fali biztosítékdoboz
fedelének belső oldalára van rögzítve.
F
a b
al, majd a jobb felső résznél meghúzva
pattintsa le a fedelet,
F

v
egye le a fedelet és fordítsa meg,
Hozzáférés az eszközökhöz
F vegye ki a csipesz rögzítésére szolgáló tartót.
Gyakorlati tudnivalók

193
2008_hu_Chap09_info-pratiques_ed01-2015
A biztosíték cseréjekor:
F a b iztosítékot a speciális csipesz
segítségével kell eltávolítani a foglalatból,
és ellenőrizni kell a szálak állapotát,
F

a m
eghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal kell helyettesíteni.
Eltérő áramerősségű biztosíték használata
a gépjármű meghibásodásához vezethet
(tűzveszély).
Ha a hiba röviddel a biztosítékcserét követően
ismételten előfordul, ellenőriztesse az érintett
berendezést a PEUGEOT hálózatban vagy egy
szakszervizben.

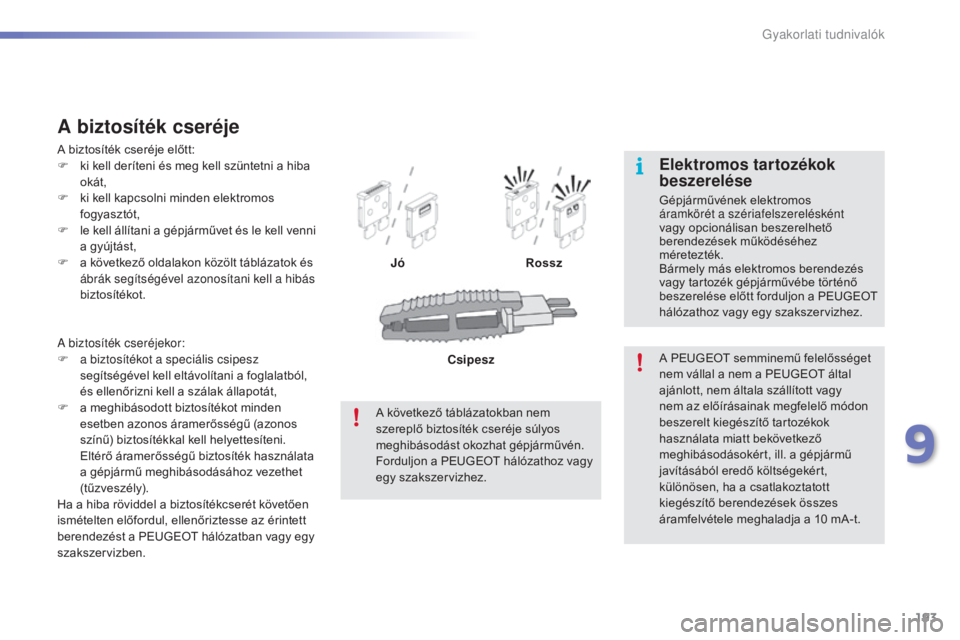

A biztosíték cseréje
A biztosíték cseréje előtt:
F k i kell deríteni és meg kell szüntetni a hiba
okát,
F

k
i kell kapcsolni minden elektromos
fogyasztót,
F

l
e kell állítani a gépjárművet és le kell venni
a gyújtást,
F

a k
övetkező oldalakon közölt táblázatok és
ábrák segítségével azonosítani kell a hibás
biztosítékot. Jó
Rossz
A PEUGEOT semminemű felelősséget
nem vállal a nem a PEUGEOT által
ajánlott, nem általa szállított vagy
nem az előírásainak megfelelő módon
beszerelt kiegészítő tartozékok
használata miatt bekövetkező
meghibásodásokért, ill. a gépjármű
javításából eredő költségekért,
különösen, ha a csatlakoztatott
kiegészítő berendezések összes
áramfelvétele meghaladja a 10
mA-t.Elektromos tartozékok
beszerelése
Gépjárművének elektromos
áramkörét a szériafelszerelésként
vagy opcionálisan beszerelhető
berendezések működéséhez
méretezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
A következő táblázatokban nem
szereplő biztosíték cseréje súlyos
meghibásodást okozhat gépjárművén.
Forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez. Csipesz
9
Gyakorlati tudnivalók

194
2008_hu_Chap09_info-pratiques_ed01-2015

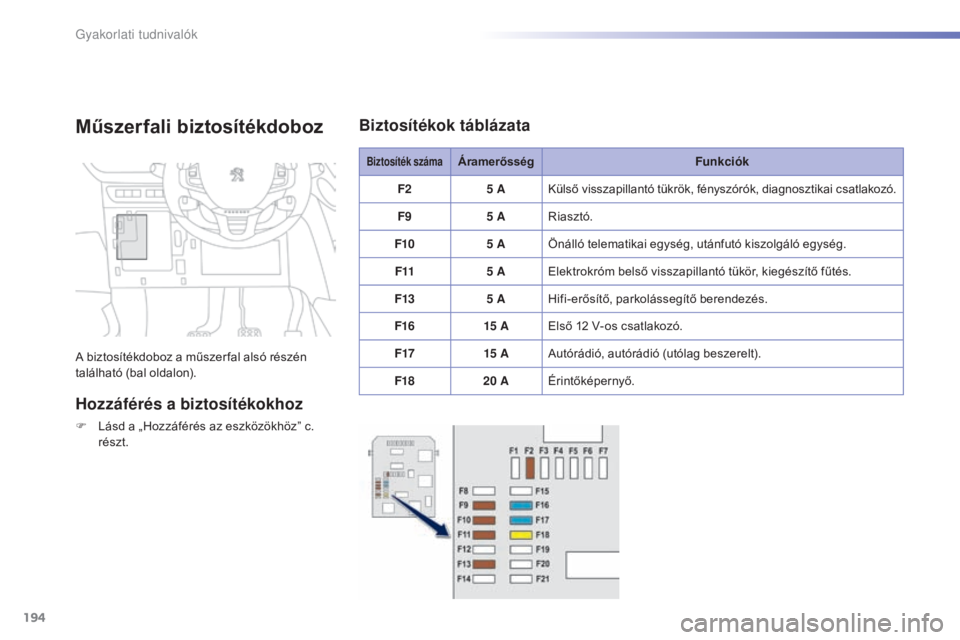

Műszerfali biztosítékdoboz
A biztosítékdoboz a műszer fal alsó részén
található (bal oldalon).
Hozzáférés a biztosítékokhoz
F Lásd a „Hozzáférés az eszközökhöz” c. részt.
Biztosíték számaÁramerősség Funkciók
F2 5
A Külső visszapillantó tükrök, fényszórók, diagnosztikai csatlakozó.
F9 5
A Riasztó.
F10 5
A Önálló telematikai egység, utánfutó kiszolgáló egység.
F11 5
A Elektrokróm belső visszapillantó tükör, kiegészítő fűtés.
F13 5
A Hifi-erősítő, parkolássegítő berendezés.
F16 15


A Első 12
V-os csatlakozó.
F17 15


A Autórádió, autórádió (utólag beszerelt).
F18 20
A Érintőképernyő.
Biztosítékok táblázata
Gyakorlati tudnivalók

195
2008_hu_Chap09_info-pratiques_ed01-2015

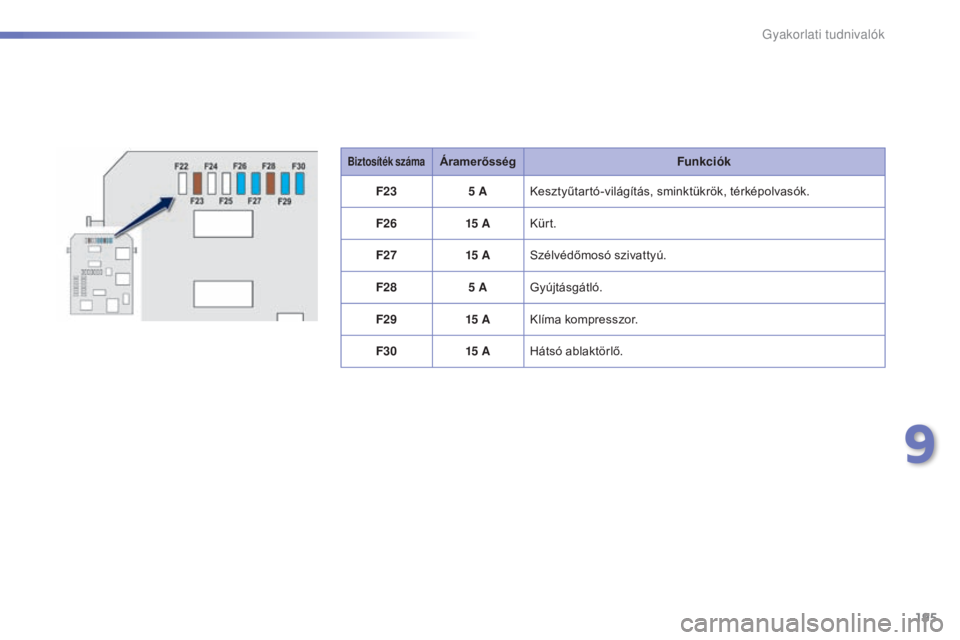

Biztosíték számaÁramerősségFunkciók
F23 5
A Kesztyűtartó-világítás, sminktükrök, térképolvasók.
F26 15


A Kürt.
F27 15


A Szélvédőmosó szivattyú.
F28 5
A Gyújtásgátló.
F29 15


A Klíma kompresszor.
F30 15


A Hátsó ablaktörlő.
9
Gyakorlati tudnivalók

196
2008_hu_Chap09_info-pratiques_ed01-2015
Biztosíték számaÁramerősségFunkciók
F01 40
A Fűthető hátsó szélvédő.
F02 10


A Fűthető külső visszapillantó tükrök.
F03 30
A Impulzív első ablakemelők.
F04 -Szabad.
F05 30
A Impulzív hátsó ablakemelők.
F06 10


A Behajtható külső visszapillantó tükrök.
F07 10


A Behajtható külső visszapillantó tükrök.
F08 -Szabad.
F09 15


A Fűthető első ülések.
F10 20
A Hifi-erősítő.
F11 -Szabad.
F12 -Szabad.Biztosítékok a kesztyűtartó
mögött
Gyakorlati tudnivalók

197
2008_hu_Chap09_info-pratiques_ed01-2015
Biztosíték számaÁramerősségFunkciók
F16 15


A Ködfényszórók.
F18 10


A Jobb távolsági fényszóró.
F19 10


A Bal távolsági fényszóró.
F25 30
A Fényszórómosó relé (utólagos beszerelés).
F29 40
A Első ablaktörlő motor.
F30 80
A Izzítógyertyák (dízel).

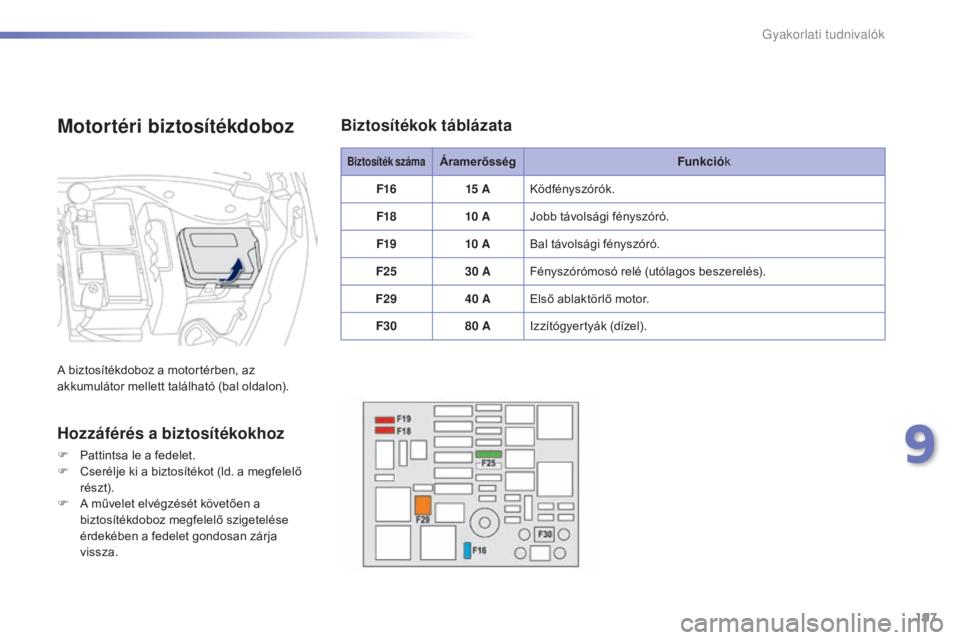

Motortéri biztosítékdoboz
A biztosítékdoboz a motortérben, az
akkumulátor mellett található (bal oldalon).
Hozzáférés a biztosítékokhoz
F Pattintsa le a fedelet.
F
C serélje ki a biztosítékot (ld. a megfelelő
részt).
F

A m
űvelet elvégzését követően a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja
vissza.
Biztosítékok táblázata
9
Gyakorlati tudnivalók

198
2008_hu_Chap09_info-pratiques_ed01-2015

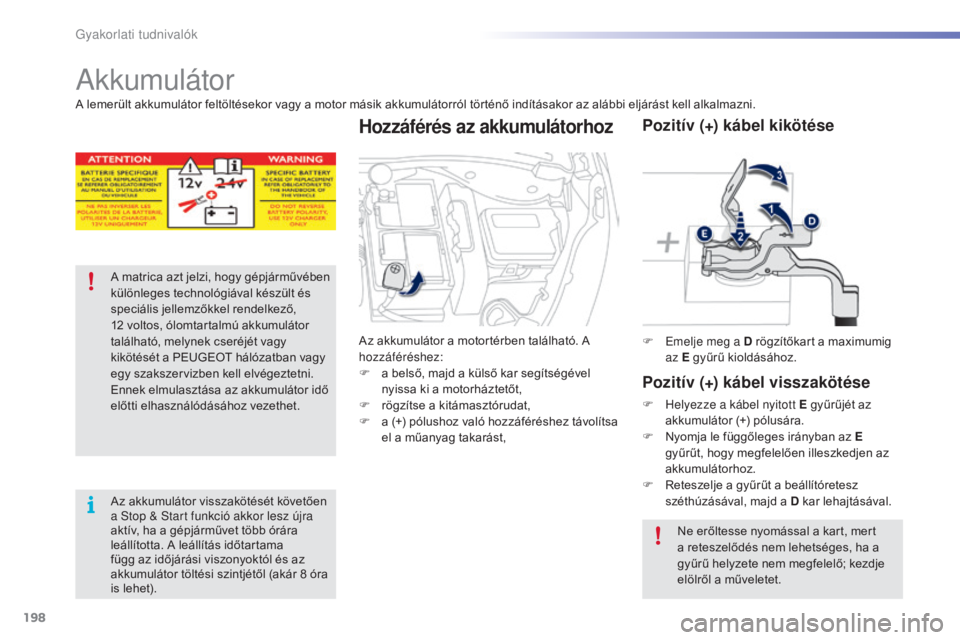

Akkumulátor
A matrica azt jelzi, hogy gépjárművében
különleges technológiával készült és
speciális jellemzőkkel rendelkező,
12 voltos, ólomtartalmú akkumulátor
található, melynek cseréjét vagy
kikötését a PEUGEOT hálózatban vagy
egy szakszervizben kell elvégeztetni.
Ennek elmulasztása az akkumulátor idő
előtti elhasználódásához vezethet.
Az akkumulátor visszakötését követően
a Stop & Start funkció akkor lesz újra
aktív, ha a gépjárművet több órára
leállította. A leállítás időtartama
függ az időjárási viszonyoktól és az
akkumulátor töltési szintjétől (akár 8
óra
is lehet). F

E
melje meg a D rögzítőkart a maximumig
az E gyűrű kioldásához.
Pozitív (+) kábel kikötése
Pozitív (+) kábel visszakötése
F Helyezze a kábel nyitott E gyűrűjét az akkumulátor (+) pólusára.
F

N
yomja le függőleges irányban az E
gyűrűt, hogy megfelelően illeszkedjen az
akkumulátorhoz.
F

R
eteszelje a gyűrűt a beállítóretesz
széthúzásával, majd a D kar lehajtásával.
Ne erőltesse nyomással a kart, mert
a reteszelődés nem lehetséges, ha a
gyűrű helyzete nem megfelelő; kezdje
elölről a műveletet.
A lemerült akkumulátor feltöltésekor vagy a motor másik akkumulátorról történő indításakor az alábbi eljárást kell alkalmazni.
Az akkumulátor a motortérben található. A
hozzáféréshez:
F

a b

első, majd a külső kar segítségével
nyissa ki a motorháztetőt,
F
r
ögzítse a kitámasztórudat,
F

a (

+) pólushoz való hozzáféréshez távolítsa
el a műanyag takarást,
Hozzáférés az akkumulátorhoz
Gyakorlati tudnivalók
