PEUGEOT 2008 2015 Manuale duso (in Italian)

189
2008_it_Chap09_info-pratiques_ed01-2015
1. Luci di stop (P21W).
2. Luci di posizione (diodi
elettroluminescenti-LED).
3.
I

ndicatori di direzione (PY21W ambra).

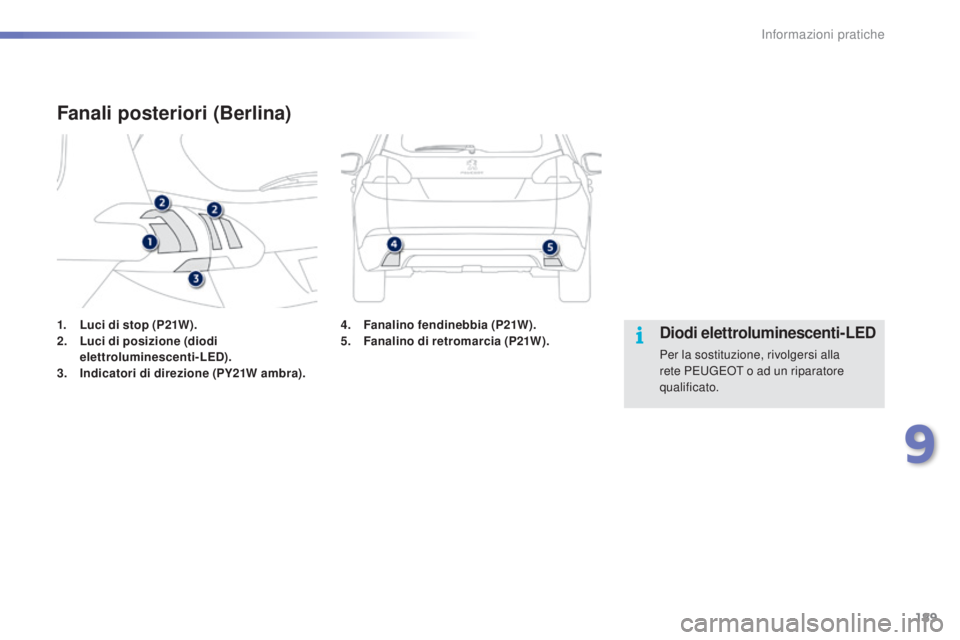

Fanali posteriori (Berlina)
Diodi elettroluminescenti-LED
Per la sostituzione, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
4.
F

analino fendinebbia (P21W).
5. F
analino di retromarcia (P21W).
9
Informazioni pratiche

190
2008_it_Chap09_info-pratiques_ed01-2015

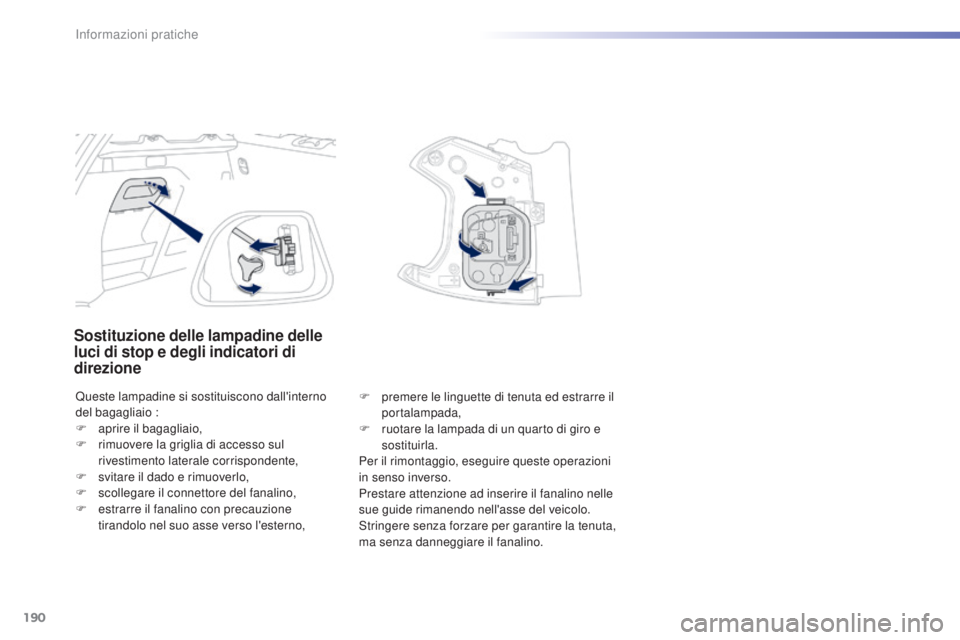

Sostituzione delle lampadine delle
luci di stop e degli indicatori di
direzione
Queste lampadine si sostituiscono dall'interno
del bagagliaio :
F
ap
rire il bagagliaio,
F

r
imuovere la griglia di accesso sul
rivestimento laterale corrispondente,
F

s
vitare il dado e rimuoverlo,
F

sc
ollegare il connettore del fanalino,
F

e
strarre il fanalino con precauzione
tirandolo nel suo asse verso l'esterno, F
p remere le linguette di tenuta ed estrarre il
portalampada,
F

r
uotare la lampada di un quarto di giro e
sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Prestare attenzione ad inserire il fanalino nelle
sue guide rimanendo nell'asse del veicolo.
Stringere senza forzare per garantire la tenuta,
ma senza danneggiare il fanalino.
Informazioni pratiche

191
2008_it_Chap09_info-pratiques_ed01-2015

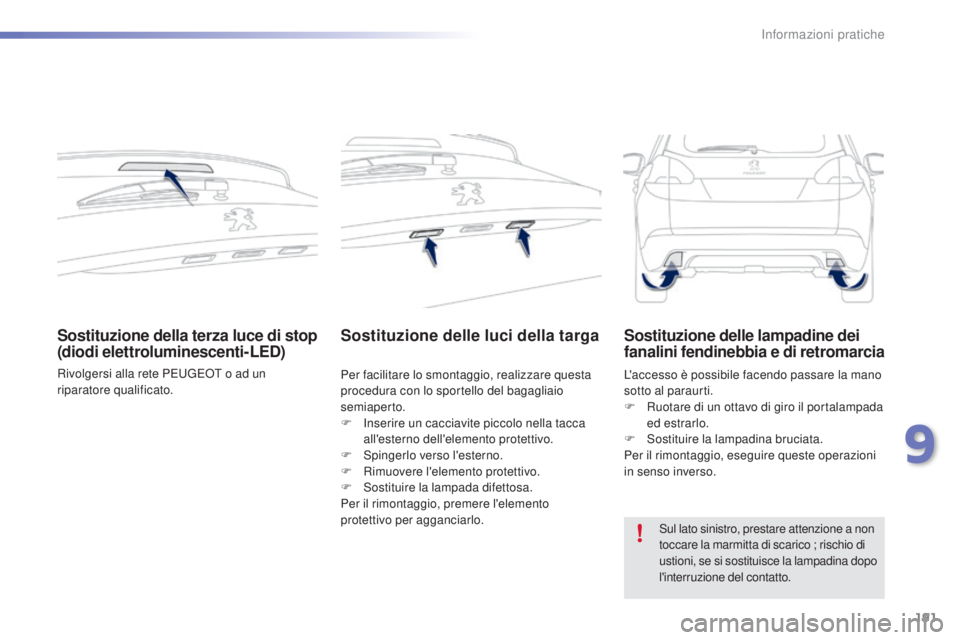

Sostituzione della terza luce di stop
(diodi elettroluminescenti-LED)
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
Sostituzione delle luci della targa
Per facilitare lo smontaggio, realizzare questa
procedura con lo sportello del bagagliaio
semiaperto.
F
I
nserire un cacciavite piccolo nella tacca
all'esterno dell'elemento protettivo.
F

S
pingerlo verso l'esterno.
F

R
imuovere l'elemento protettivo.
F

S
ostituire la lampada difettosa.
Per il rimontaggio, premere l'elemento
protettivo per agganciarlo. L'accesso è possibile facendo passare la mano
sotto al paraurti.
F

R
uotare di un ottavo di giro il portalampada
ed estrarlo.
F

S
ostituire la lampadina bruciata.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione delle lampadine dei
fanalini fendinebbia e di retromarcia
Sul lato sinistro, prestare attenzione a non
toccare la marmitta di scarico ; rischio di
ustioni, se si sostituisce la lampadina dopo
l'interruzione del contatto.
9
Informazioni pratiche

192
2008_it_Chap09_info-pratiques_ed01-2015

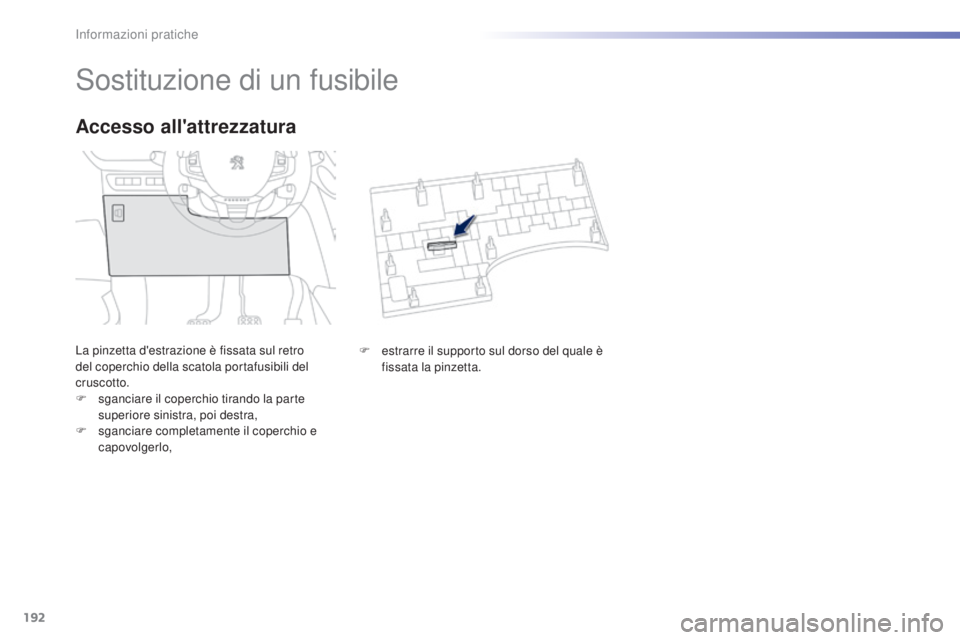

Sostituzione di un fusibile
La pinzetta d'estrazione è fissata sul retro
del coperchio della scatola portafusibili del
cruscotto.
F
s
ganciare il coperchio tirando la parte
superiore sinistra, poi destra,
F

s
ganciare completamente il coperchio e
capovolgerlo,
Accesso all'attrezzatura
F estrarre il supporto sul dorso del quale è fissata la pinzetta.
Informazioni pratiche

193
2008_it_Chap09_info-pratiques_ed01-2015
Per intervenire su un fusibile, è obbligatorio :
F u tilizzare la speciale pinzetta per estrarre il
fusibile dalla sua sede e verificare lo stato
del suo filamento,
F

s
ostituire sempre il fusibile difettoso con un
fusibile di uguale intensità (stesso colore) ;
un'intensità diversa potrebbe provocare un
malfunzionamento (rischio di incendio).
Se la panne si riproduce poco dopo la
sostituzione del fusibile, far verificare
l'equipaggiamento elettrico dalla rete
PEUGEOT o da un riparatore qualificato.

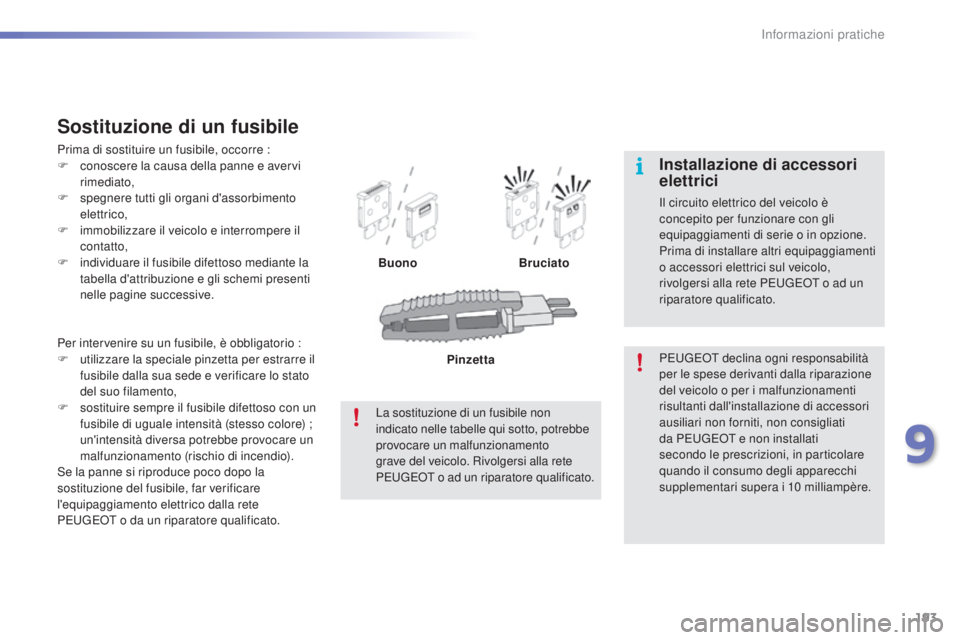

Sostituzione di un fusibile
Prima di sostituire un fusibile, occorre :
F c onoscere la causa della panne e avervi
rimediato,
F

s
pegnere tutti gli organi d'assorbimento
elettrico,
F

i
mmobilizzare il veicolo e interrompere il
contatto,
F

in
dividuare il fusibile difettoso mediante la
tabella d'attribuzione e gli schemi presenti
nelle pagine successive. Buono
Bruciato
PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
risultanti dall'installazione di accessori
ausiliari non forniti, non consigliati
da PEUGEOT e non installati
secondo le prescrizioni, in particolare
quando il consumo degli apparecchi
supplementari supera i 10


milliampère.Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
La sostituzione di un fusibile non
indicato nelle tabelle qui sotto, potrebbe
provocare un malfunzionamento
grave del veicolo. Rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato. Pinzetta
9
Informazioni pratiche

194
2008_it_Chap09_info-pratiques_ed01-2015

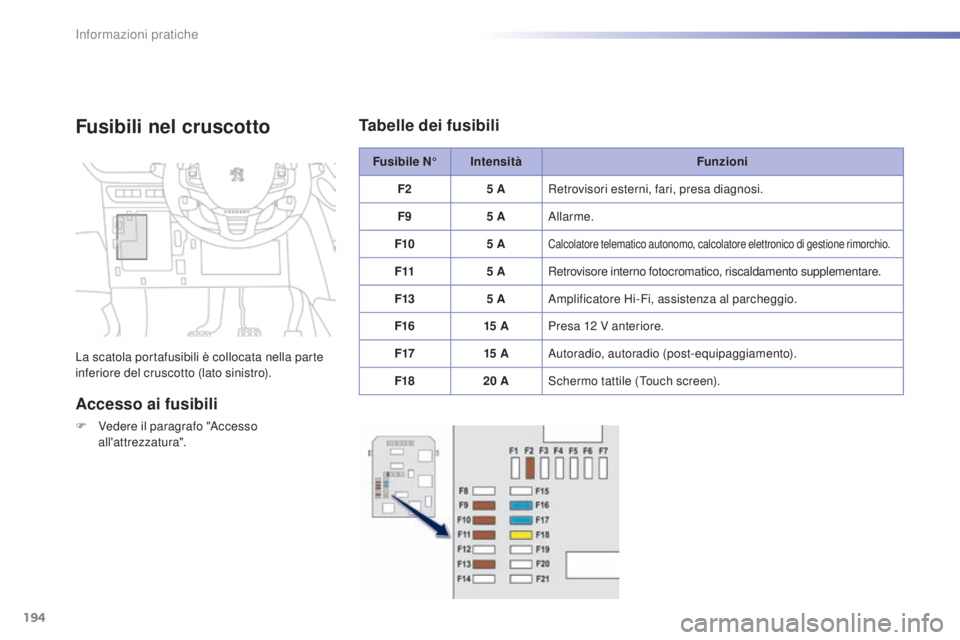

Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
F Vedere il paragrafo "Accesso all'attrezzatura". Fusibile N°
Intensità Funzioni
F2 5 A
Retrovisori esterni, fari, presa diagnosi.
F9 5 A
Allarme.
F10 5 A
Calcolatore telematico autonomo, calcolatore elettronico di gestione rimorchio.
F11
5 ARetrovisore interno fotocromatico, riscaldamento supplementare.
F13 5
AAmplificatore Hi-Fi, assistenza al parcheggio.
F16 15


APresa 12


V anteriore.
F17 15


AAutoradio, autoradio (post-equipaggiamento).
F18 20
ASchermo tattile (Touch screen).
Tabelle dei fusibili
Informazioni pratiche

195
2008_it_Chap09_info-pratiques_ed01-2015

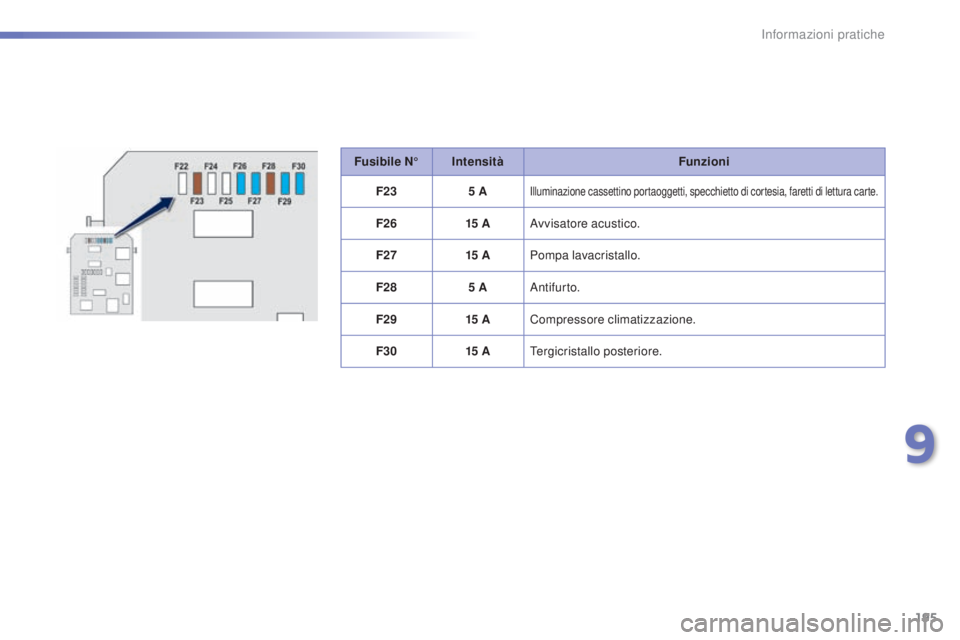

Fusibile N°Intensità Funzioni
F23 5
A
Illuminazione cassettino portaoggetti, specchietto di cortesia, faretti di lettura carte.
F2615 AAvvisatore acustico.
F27 15


APompa lavacristallo.
F28 5
AAntifur to.
F29 15


ACompressore climatizzazione.
F30 15


ATergicristallo posteriore.
9
Informazioni pratiche

196
2008_it_Chap09_info-pratiques_ed01-2015
Fusibile N°Intensità Funzioni
F01 40
ALunotto termico.
F02 10


ARetrovisori esterni riscaldati.
F03 30
AAlzacristalli anteriori a impulsi.
F04 -Non utilizzato.
F05 30
AAlzacristalli posteriori a impulsi.
F06 10


ARetrovisori esterni richiudibili.
F07 10


ARetrovisori esterni richiudibili.
F08 -Non utilizzato.
F09 15


ASedili anteriori riscaldati.
F10 20
AAmplificatore Hi-Fi.
F11 -Non utilizzato.

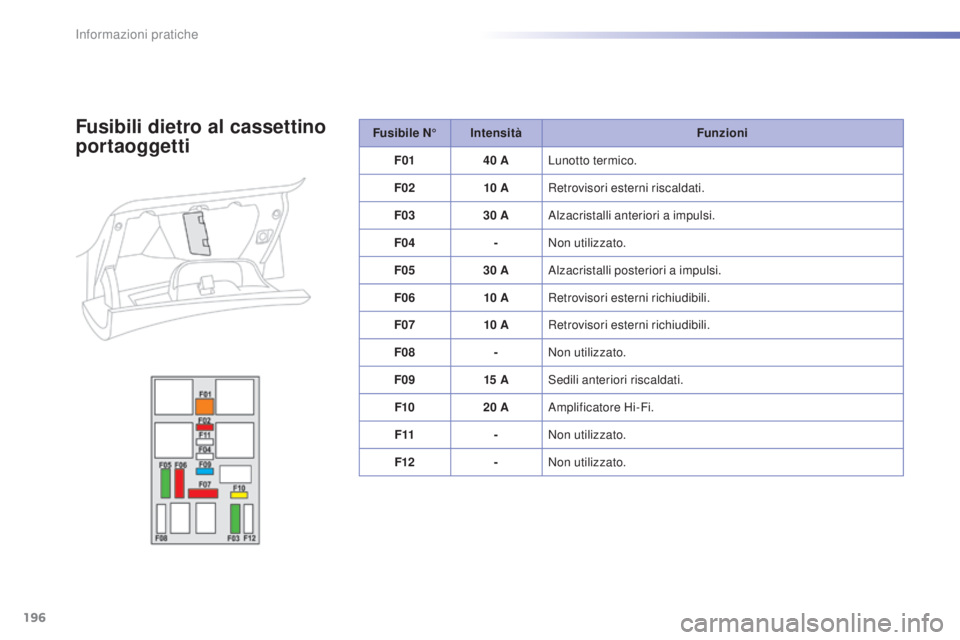

F12 -Non utilizzato.Fusibili dietro al cassettino
portaoggetti
Informazioni pratiche

197
2008_it_Chap09_info-pratiques_ed01-2015
Fusibile N°Intensità Funzioni
F16 15


AFari fendinebbia anteriori.
F18 10


AFaro abbagliante destro.
F19 10


AFaro abbagliante sinistro.
F25 30
ARelais lavafaro (post-equipaggiamento).
F29 40
AMotore del tergicristallo anteriore.
F30 80
ACandele di pre-riscaldamento (Diesel).

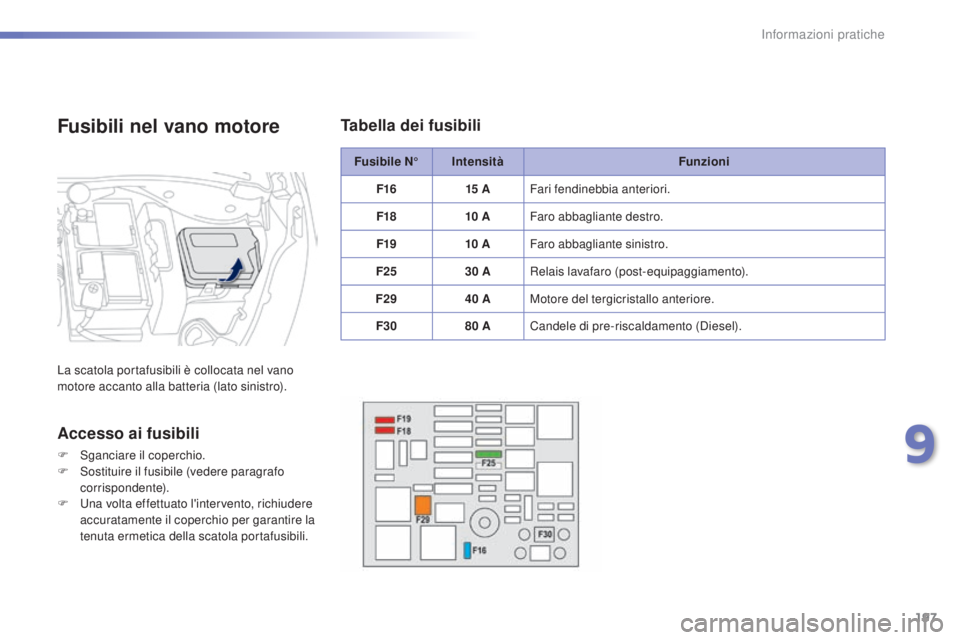

Fusibili nel vano motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria (lato sinistro).
Accesso ai fusibili
F Sganciare il coperchio.
F
S ostituire il fusibile (vedere paragrafo
corrispondente).
F

U
na volta effettuato l'intervento, richiudere
accuratamente il coperchio per garantire la
tenuta ermetica della scatola portafusibili.
Tabella dei fusibili
9
Informazioni pratiche

198
2008_it_Chap09_info-pratiques_ed01-2015

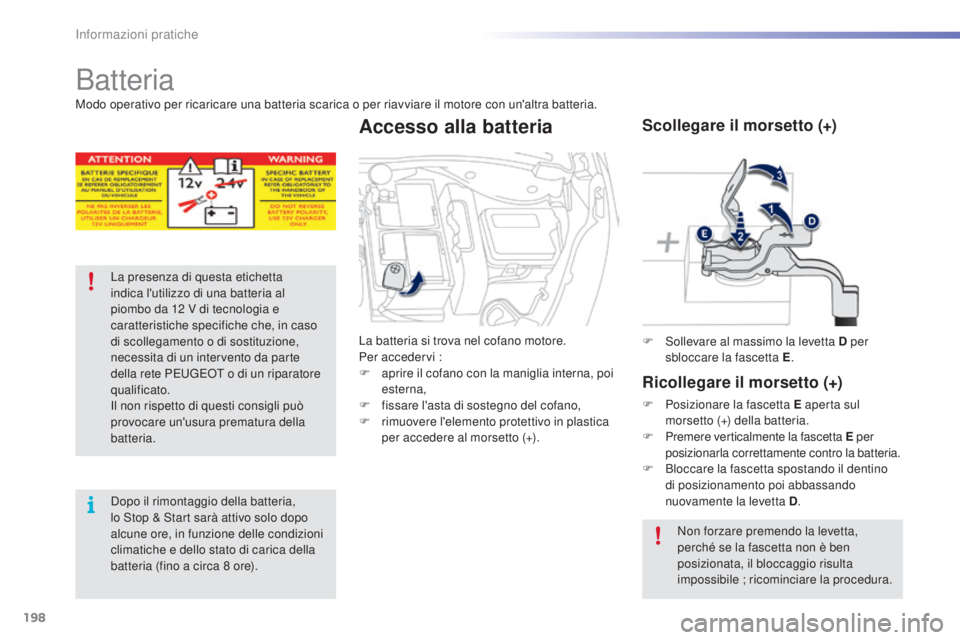

Batteria
La presenza di questa etichetta
indica l'utilizzo di una batteria al
piombo da 12 V di tecnologia e
caratteristiche specifiche che, in caso
di scollegamento o di sostituzione,
necessita di un intervento da parte
della rete PEUGEOT o di un riparatore
qualificato.
Il non rispetto di questi consigli può
provocare un'usura prematura della
batteria.
Dopo il rimontaggio della batteria,
lo Stop & Start sarà attivo solo dopo
alcune ore, in funzione delle condizioni
climatiche e dello stato di carica della
batteria (fino a circa 8
ore). F

S
ollevare al massimo la levetta D per
sbloccare la fascetta E .
Scollegare il morsetto (+)
Ricollegare il morsetto (+)
F Posizionare la fascetta E aperta sul
morsetto (+) della batteria.
F
P

remere verticalmente la fascetta E per
posizionarla correttamente contro la batteria.
F

B
loccare la fascetta spostando il dentino
di posizionamento poi abbassando
nuovamente la levetta D .
Non forzare premendo la levetta,
perché se la fascetta non è ben
posizionata, il bloccaggio risulta
impossibile ; ricominciare la procedura.
Modo operativo per ricaricare una batteria scarica o per riavviare il motore con un'altra batteria.
La batteria si trova nel cofano motore.
Per accedervi :
F

a

prire il cofano con la maniglia interna, poi
esterna,
F
f
issare l'asta di sostegno del cofano,
F

r

imuovere l'elemento protettivo in plastica
per accedere al morsetto (+).
Accesso alla batteria
