PEUGEOT 2008 2016 Upute Za Rukovanje (in Croatian)

219
2008_hr_Chap09_info-pratiques_ed01-2016

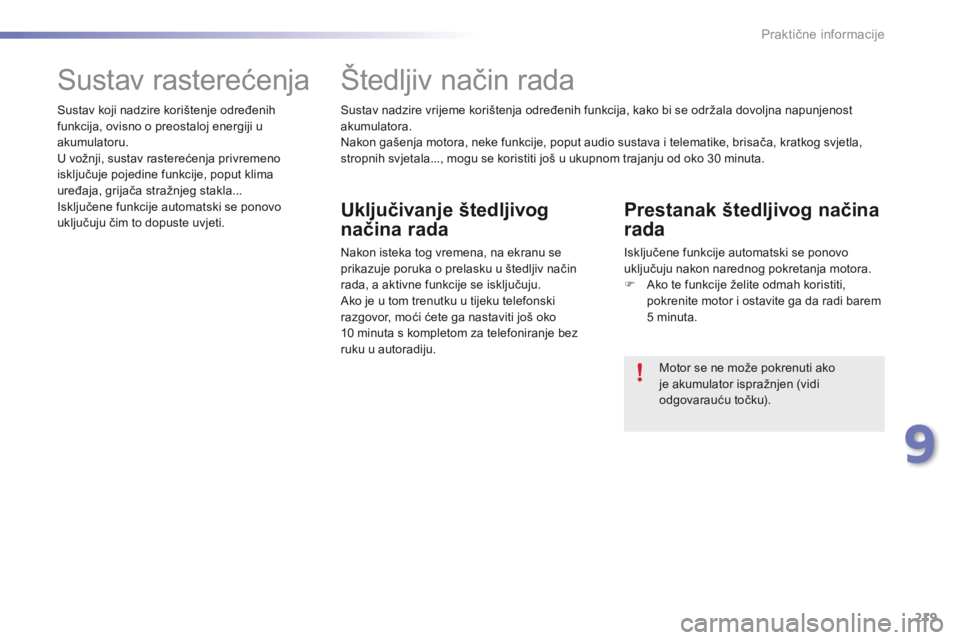

Sustav nadzire vrijeme korištenja određenih funkcija, kako bi se održala dovoljna napunjenost
akumulatora.
Nakon gašenja motora, neke funkcije, poput audio sustava i telematike, brisača, kratkog svjetla,
stropnih svjetala..., mogu se koristiti još u ukupnom trajanju od oko 30 minuta.
Štedljiv način rada
Uključivanje štedljivog
načina rada
Nakon isteka tog vremena, na ekranu se
prikazuje poruka o prelasku u štedljiv način
rada, a aktivne funkcije se isključuju.
Ako je u tom trenutku u tijeku telefonski
razgovor, moći ćete ga nastaviti još oko
10
m
inuta s kompletom za telefoniranje bez
ruku u autoradiju.
Prestanak štedljivog načina
rada
Isključene funkcije automatski se ponovo
uključuju nakon narednog pokretanja motora.
F
Ak

o te funkcije želite odmah koristiti,
pokrenite motor i ostavite ga da radi barem
5 minuta.
Motor se ne može pokrenuti ako
je akumulator ispražnjen (vidi
odgovarauću točku).
Sustav rasterećenja
Sustav koji nadzire korištenje određenih
funkcija, ovisno o preostaloj energiji u
akumulatoru.
U vožnji, sustav rasterećenja privremeno
isključuje pojedine funkcije, poput klima
uređaja, grijača stražnjeg stakla...
Isključene funkcije automatski se ponovo
uključuju čim to dopuste uvjeti.
9
Praktične informacije

220
2008_hr_Chap09_info-pratiques_ed01-2016

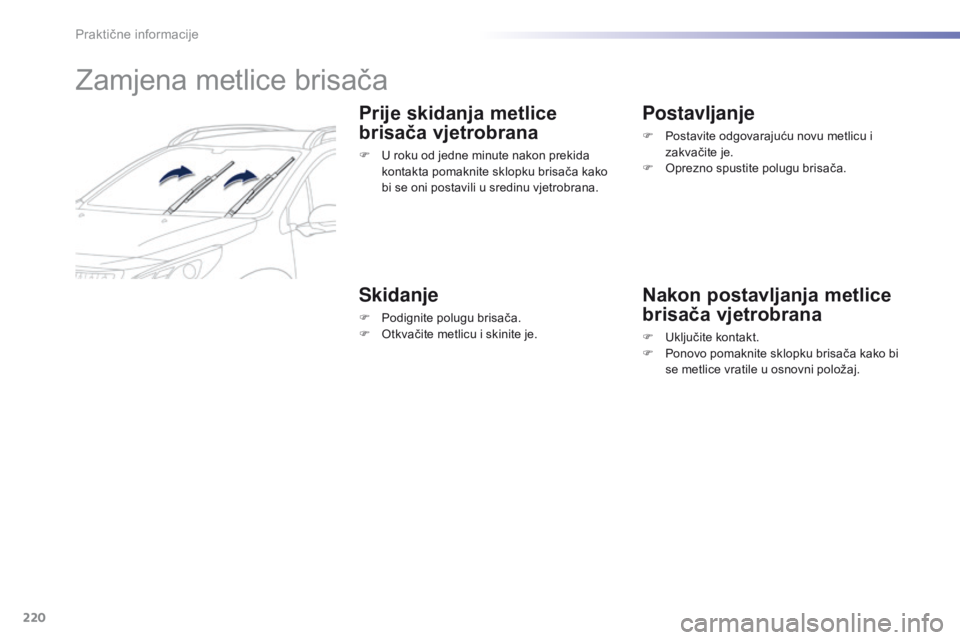

Zamjena metlice brisača
Prije skidanja metlice
brisača vjetrobrana
F U roku od jedne minute nakon prekida
kontakta pomaknite sklopku brisača kako
bi se oni postavili u sredinu vjetrobrana.
Skidanje
F Podignite polugu brisača.
F Ot kvačite metlicu i skinite je.
Postavljanje
F Postavite odgovarajuću novu metlicu i
zakvačite je.
F
Op

rezno spustite polugu brisača.
Nakon postavljanja metlice
brisača vjetrobrana
F Uključite kontakt.
F Po novo pomaknite sklopku brisača kako bi
se metlice vratile u osnovni položaj.
Praktične informacije

221
2008_hr_Chap09_info-pratiques_ed01-2016

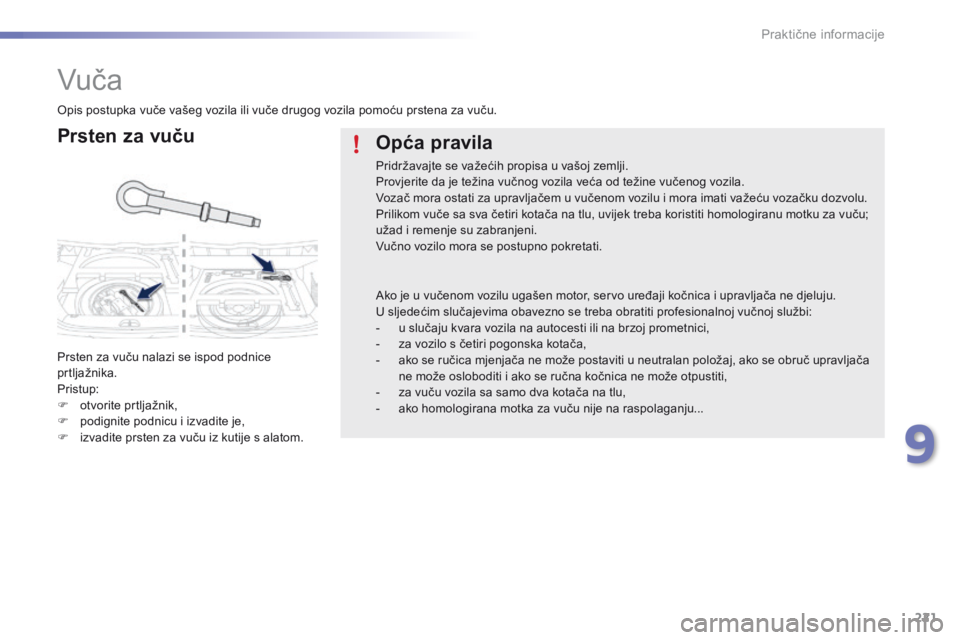

Vuč a
Prsten za vuču
Prsten za vuču nalazi se ispod podnice
prtljažnika.
Pristup:
F
ot
vorite prtljažnik,
F
po

dignite podnicu i izvadite je,
F
iz

vadite prsten za vuču iz kutije s alatom.
Opća pravila
Pridržavajte se važećih propisa u vašoj zemlji.
Provjerite da je težina vučnog vozila veća od težine vučenog vozila.
Vozač mora ostati za upravljačem u vučenom vozilu i mora imati važeću vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na tlu, uvijek treba koristiti homologiranu motku za vuču;
užad i remenje su zabranjeni.
Vučno vozilo mora se postupno pokretati.
Ako je u vučenom vozilu ugašen motor, servo uređaji kočnica i upravljača ne djeluju.
U sljedećim slučajevima obavezno se treba obratiti profesionalnoj vučnoj službi:
-
u sl

učaju kvara vozila na autocesti ili na brzoj prometnici,
-
za v

ozilo s četiri pogonska kotača,
-
ak

o se ručica mjenjača ne može postaviti u neutralan položaj, ako se obruč upravljača
ne može osloboditi i ako se ručna kočnica ne može otpustiti,
-
za v

uču vozila sa samo dva kotača na tlu,
-
ak

o homologirana motka za vuču nije na raspolaganju...
Opis postupka vuče vašeg vozila ili vuče drugog vozila pomoću prstena za vuču.
9
Praktične informacije

222
2008_hr_Chap09_info-pratiques_ed01-2016

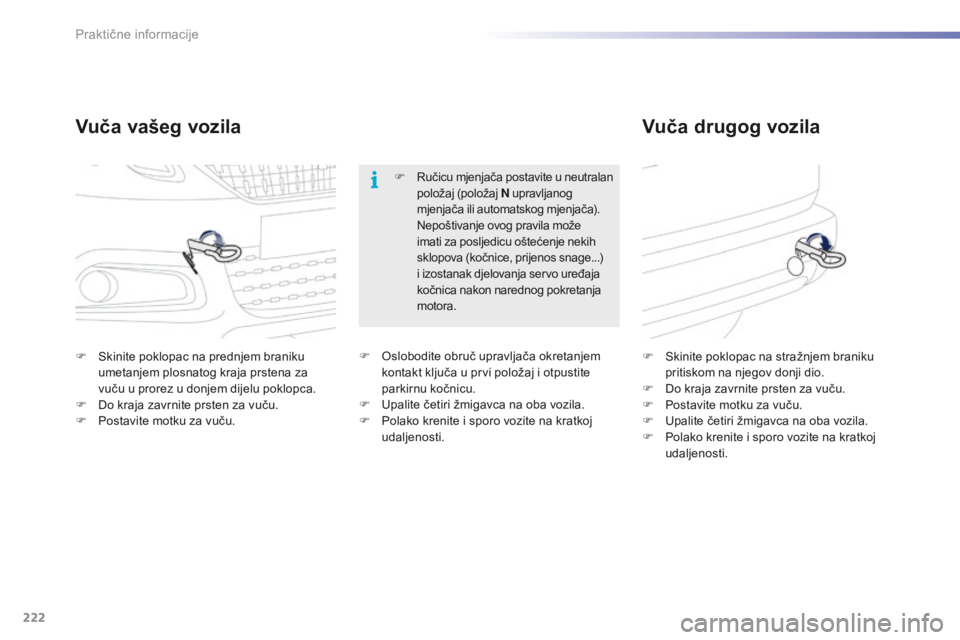

Vuča vašeg vozilaVuča drugog vozila
F Skinite poklopac na prednjem braniku
u
metanjem plosnatog kraja prstena za
vuču u prorez u donjem dijelu poklopca.
F
Do k

raja zavrnite prsten za vuču.
F
Po

stavite motku za vuču. F Sk
inite poklopac na stražnjem braniku
pritiskom na njegov donji dio.
F
Do k

raja zavrnite prsten za vuču.
F
Po

stavite motku za vuču.
F
Up

alite četiri žmigavca na oba vozila.
F
Po

lako krenite i sporo vozite na kratkoj
udaljenosti.
F
Ru

čicu mjenjača postavite u neutralan
položaj (položaj N upravljanog
mjenjača ili automatskog mjenjača).
Ne
poštivanje ovog pravila može
imati za posljedicu oštećenje nekih
sklopova (kočnice, prijenos snage...)
i izostanak djelovanja servo uređaja
kočnica nakon narednog pokretanja
motora.
F Os lobodite obruč upravljača okretanjem
kontakt ključa u prvi položaj i otpustite
parkirnu kočnicu.
F
Up

alite četiri žmigavca na oba vozila.
F
Po

lako krenite i sporo vozite na kratkoj
udaljenosti.
Praktične informacije

223
2008_hr_Chap09_info-pratiques_ed01-2016

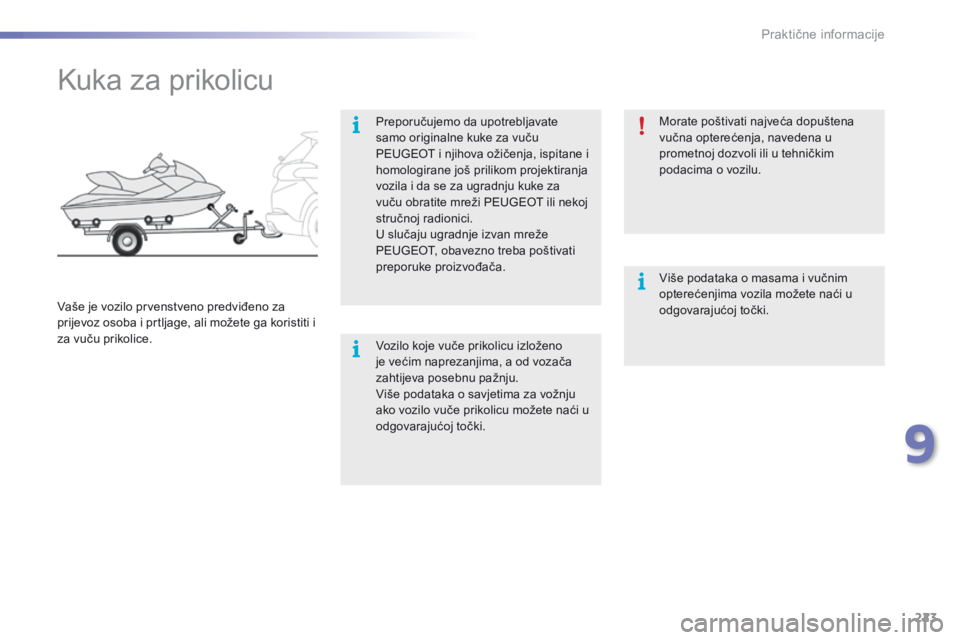

Kuka za prikolicu
Preporučujemo da upotrebljavate
samo originalne kuke za vuču
PEUGEOT i njihova ožičenja, ispitane i
homologirane još prilikom projektiranja
vozila i da se za ugradnju kuke za
vuču obratite mreži PEUGEOT ili nekoj
stručnoj radionici.
U slučaju ugradnje izvan mreže
PEUGEOT, obavezno treba poštivati
preporuke proizvođača.
Vaše je vozilo prvenstveno predviđeno za
prijevoz osoba i prtljage, ali možete ga koristiti i
za vuču prikolice. Vozilo koje vuče prikolicu izloženo
je većim naprezanjima, a od vozača
zahtijeva posebnu pažnju.
Više podataka o savjetima za vožnju
ako vozilo vuče prikolicu možete naći u
odgovarajućoj točki.Morate poštivati najveća dopuštena
vučna opterećenja, navedena u
prometnoj dozvoli ili u tehničkim
podacima o vozilu.
Više podataka o masama i vučnim
opterećenjima vozila možete naći u
odgovarajućoj točki.
9
Praktične informacije

224
2008_hr_Chap09_info-pratiques_ed01-2016

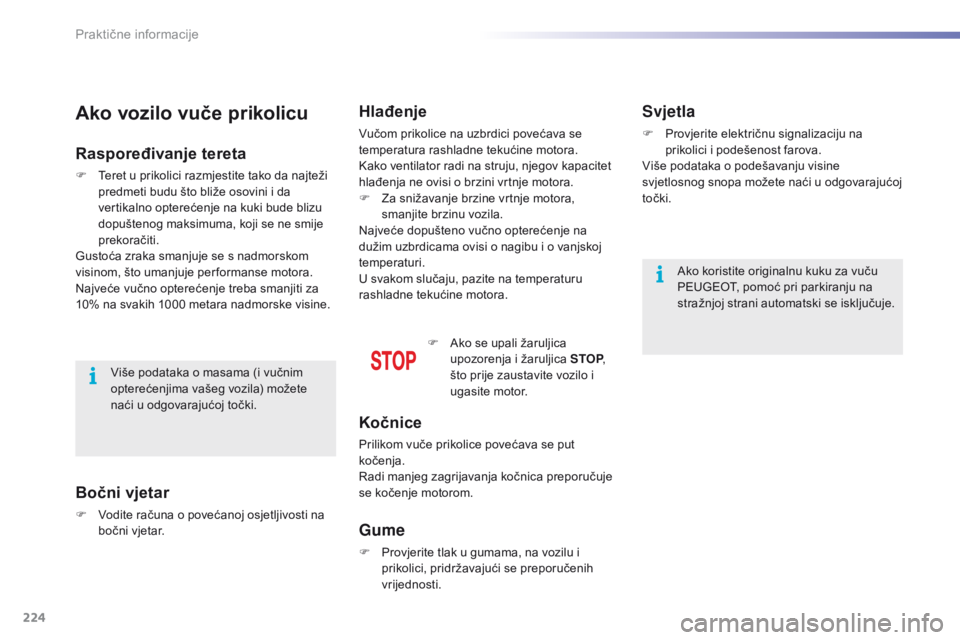

Ako vozilo vuče prikolicu
Raspoređivanje tereta
F Teret u prikolici razmjestite tako da najteži
predmeti budu što bliže osovini i da
vertikalno opterećenje na kuki bude blizu
dopuštenog maksimuma, koji se ne smije
prekoračiti.
Gustoća zraka smanjuje se s nadmorskom
visinom, što umanjuje per formanse motora.
Najveće vučno opterećenje treba smanjiti za
10% na svakih 1000 metara nadmorske visine.
Bočni vjetar
F Vodite računa o povećanoj osjetljivosti na
b očni vjetar.Više podataka o masama (i vučnim
opterećenjima vašeg vozila) možete
naći u odgovarajućoj točki.
Hlađenje
Vučom prikolice na uzbrdici povećava se
temperatura rashladne tekućine motora.
Kako ventilator radi na struju, njegov kapacitet
hlađenja ne ovisi o brzini vrtnje motora.
F
Za s

nižavanje brzine vrtnje motora,
smanjite brzinu vozila.
Najveće dopušteno vučno opterećenje na
dužim uzbrdicama ovisi o nagibu i o vanjskoj
temperaturi.
U svakom slučaju, pazite na temperaturu
rashladne tekućine motora.
F
Ak

o se upali žaruljica
upozorenja i žaruljica STOP ,
što prije zaustavite vozilo i
ugasite motor.
Kočnice
Prilikom vuče prikolice povećava se put
kočenja.
Radi manjeg zagrijavanja kočnica preporučuje
se kočenje motorom.
Gume
F Provjerite tlak u gumama, na vozilu i
p rikolici, pridržavajući se preporučenih
vrijednosti.
Svjetla
F Provjerite električnu signalizaciju na
p rikolici i podešenost farova.
Više podataka o podešavanju visine
svjetlosnog snopa možete naći u odgovarajućoj
točki.
Ako koristite originalnu kuku za vuču
PEUGEOT, pomoć pri parkiranju na
stražnjoj strani automatski se isključuje.
Praktične informacije

225
2008_hr_Chap09_info-pratiques_ed01-2016

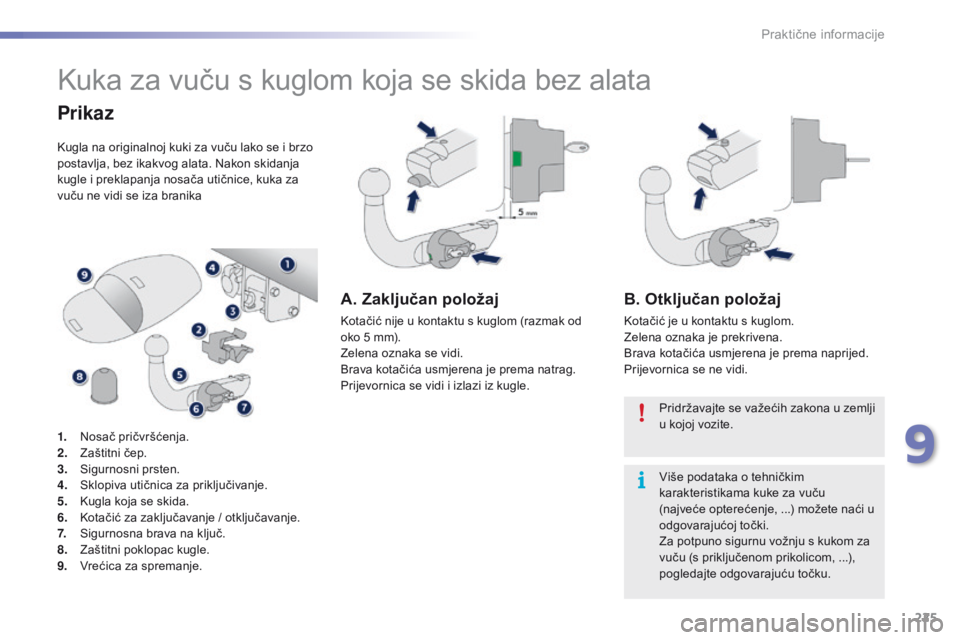

Kuka za vuču s kuglom koja se skida bez alata
Prikaz
Kugla na originalnoj kuki za vuču lako se i brzo
postavlja, bez ikakvog alata. Nakon skidanja
kugle i preklapanja nosača utičnice, kuka za
vuču ne vidi se iza branika
1.
No
sač pričvršćenja.
2.
Za

štitni čep.
3.
Si

gurnosni prsten.
4.
Sk

lopiva utičnica za priključivanje.
5.
Ku

gla koja se skida.
6.
Ko

tačić za zaključavanje / otključavanje.
7.
Si

gurnosna brava na ključ.
8.
Za

štitni poklopac kugle.
9.
Vr

ećica za spremanje.
A. Zaključan položaj
Kotačić nije u kontaktu s kuglom (razmak od
oko 5 mm).
Zelena oznaka se vidi.
Brava kotačića usmjerena je prema natrag.
Prijevornica se vidi i izlazi iz kugle.
B. Otključan položaj
Kotačić je u kontaktu s kuglom.
Zelena oznaka je prekrivena.
Brava kotačića usmjerena je prema naprijed.
Prijevornica se ne vidi. Pridržavajte se važećih zakona u zemlji
u kojoj vozite.
Više podataka o tehničkim
karakteristikama kuke za vuču
(najveće opterećenje, ...) možete naći u
odgovarajućoj točki.
Za potpuno sigurnu vožnju s kukom za
vuču (s priključenom prikolicom, ...),
pogledajte odgovarajuću točku.
9
Praktične informacije

226
2008_hr_Chap09_info-pratiques_ed01-2016
Ugradnja kugle
Skinite zaštitni čep nosača pričvršćenja i
provjerite ispravno stanje sustava pričvršćenja.
Po potrebi, očistite nosač četkom ili čistom
krpom.
Izvadite kuglu iz vrećice.
Skinite zaštitni poklopac kugle.
Spremite čep i, poklopac u vrećicu.
Provjerite da je kugla otključana (položaj B).
Ako nije, otključajte mehanizam umetanjem
ključa u bravu i okretanjem ključa u smjeru
kazaljki na satu. Zatim pritisnite kotačić i
okrenite ga u smjeru suprotnom od kazaljki na
satu, do kraja.
Prije svakog korištenja
Provjerite da je kugla ispravno postavljena:
- do bro zaključana kugla (položaj A ),
-
za

ključana sigurnosna brava i izvađen
ključ; kotačić se više ne može pomicati,
-
ku

gla se nikako ne smije pomicati u
nosaču; pokušajte je protresti rukom.
Za vrijeme korištenja
Nikad ne otključavajte kuglu ako je
priključena prikolica ili nosač tereta.
Nikad se ne smije prekoračiti najveća
dopuštena masa vozila s prikolicom
(MTRA).
Prije vožnje provjerite podešenu visinu
farova.
Više podataka o podešavanju visine farova
možete naći u odgovarajućoj točki.
Nakon korištenja
Na putovanjima bez prikolice ili nosača
tereta, utičnica za priključivanje mora biti
preklopljena, kugla mora biti skinuta, a čep
umetnut u nosač. To je naročito potrebno
ako bi kugla mogla ometati vidljivost
registarske pločice ili rad svjetala.
Praktične informacije

227
2008_hr_Chap09_info-pratiques_ed01-2016
Primite kuglu s obje ruke; umetnite vrh kugle u
nosač i čvrsto je spustite na strani kuke, tako
da se dobro zaključa.
Kotačić se tada automatski okreće u smjeru
suprotnom od kazaljki na satu; pritom se čuje
"klik"; nemojte držati ruku u blizini.Provjerite da je kugla ispravno zaključana
(položaj
A).
Okrenite ključ u smjeru suprotnom od kazaljki
na satu za zaključavanje mehanizma za
pričvršćenje kugle.
Uvijek izvadite ključ i čuvajte ga na sigurnom
mjestu.
Ako se ključ ne može okrenuti ili izvaditi, kugla
nije dobro pričvršćena; ponovite postupak.
Ako neki uvjet za zaključavanje nije ispunjen,
ponovite postupak.
U svakom slučaju, ako oznaka ostane crvena,
ne koristite kuku za vuču i obratite se mreži
PEUGEOT ili nekoj stručnoj radionici. Pričvrstite prikolicu na kuglu.
Zakvačite sajlu prikolice na sigurnosni prsten
na nosaču kugle.
Spustite nosač utičnice za priključivanje
povlačenjem prema dolje prstena koji se vidi
ispod branika.
Podignite zaštitni poklopac utičnice za
priključivanje i spojite električni utikač prikolice.
9
Praktične informacije

228
2008_hr_Chap09_info-pratiques_ed01-2016
Skidanje kugle
Izvadite električni utikač prikolice iz utičnice za
priključivanje na nosaču.
Otkvačite sajlu prikolice od sigurnosnog
prstena na nosaču.
Otkvačite prikolicu od kugle.
Postavite nosač utičnice za priključivanje u
preklopljeni položaj.Umetnite ključ u bravu.
Otključajte mehanizam za pričvršćenje kugle
okretanjem ključa u smjeru kazaljki na satu.
Jednom rukom čvrsto držite kuglu; drugom
rukom pritisnite kotačić i okrećite ga do kraja u
smjeru kazaljki na satu.
Izvadite kuglu iz nosača.
Izvadite ključ kako se ne bi oštetio prilikom
spremanja kugle.
Pazite na masu kugle (oko 3,5 kg).
Opasnost od ozljeda!
Praktične informacije
