PEUGEOT 2008 2018 Manual de utilização (in Portuguese)

19

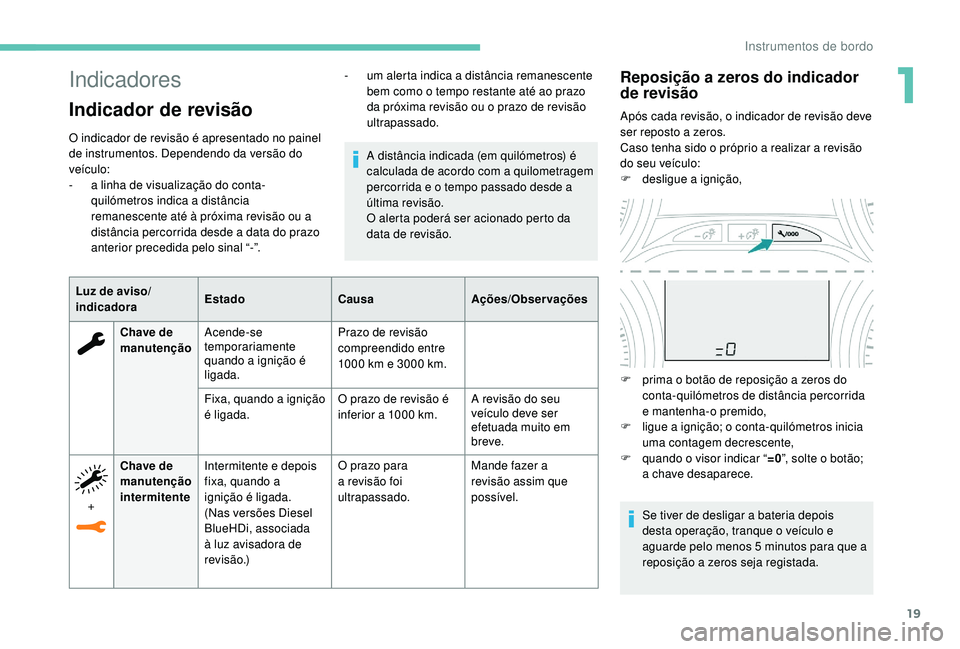

Indicadores
Indicador de revisão
O indicador de revisão é apresentado no painel
de instrumentos. Dependendo da versão do
veículo:
-
a l
inha de visualização do conta-
quilómetros indica a distância
remanescente até à próxima revisão ou a
distância percorrida desde a data do prazo
anterior precedida pelo sinal “-”. A distância indicada (em quilómetros) é
calculada de acordo com a quilometragem
percorrida e o tempo passado desde a
última revisão.
O alerta poderá ser acionado perto da
data de revisão.
Luz de aviso/
indicadora Estado
CausaAções/Observações
Chave de
manutenção Acende-se
temporariamente
quando a ignição é
ligada. Prazo de revisão
compreendido entre
1000 km e 3000 km.
Fixa, quando a ignição
é ligada. O prazo de revisão é
inferior a 1000 km.A revisão do seu
veículo deve ser
efetuada muito em
breve.
+ Chave de
manutenção
intermitente
Intermitente e depois
fixa, quando a
ignição é ligada.
(Nas versões Diesel
BlueHDi, associada
à luz avisadora de
revisão.) O prazo para
a revisão foi
ultrapassado.
Mande fazer a
revisão assim que
possível.
-

u
m alerta indica a distância remanescente
bem como o tempo restante até ao prazo
da próxima revisão ou o prazo de revisão
ultrapassado.
Reposição a zeros do indicador
de revisão
Após cada revisão, o indicador de revisão deve
ser reposto a zeros.
Caso tenha sido o próprio a realizar a revisão
do seu veículo:
F

de
sligue a ignição,
F

p
rima o botão de reposição a zeros do
conta-quilómetros de distância percorrida
e mantenha-o premido,
F

l
igue a ignição; o conta-quilómetros inicia
uma contagem decrescente,
F

q
uando o visor indicar “ =0”, solte o botão;
a


chave desaparece.
Se tiver de desligar a bateria depois
desta operação, tranque o veículo e
aguarde pelo menos 5 minutos para que a
reposição a zeros seja registada.
1
Instrumentos de bordo

20

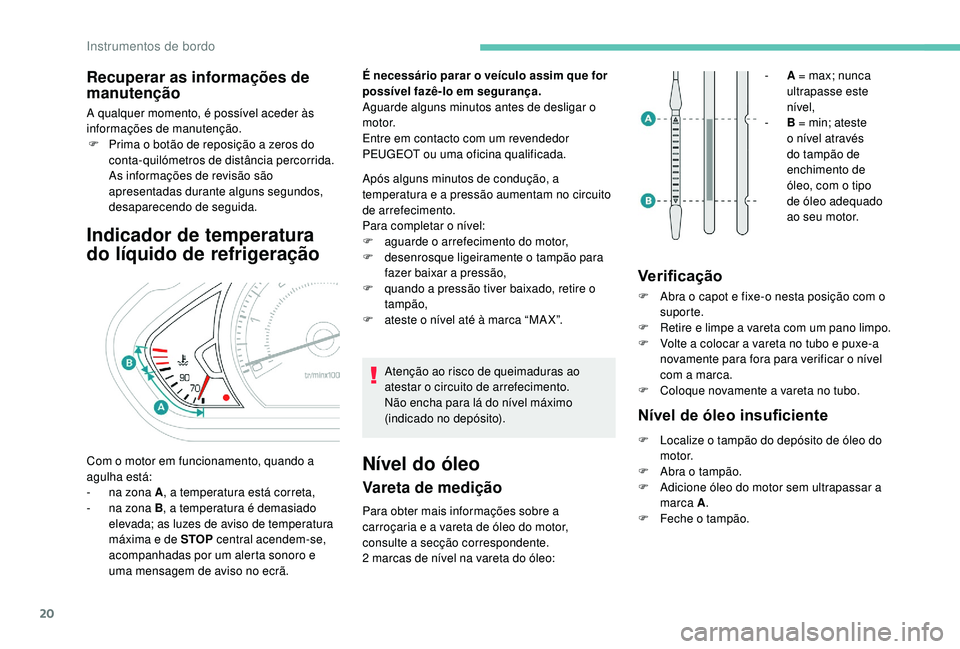

Recuperar as informações de
manutenção
A qualquer momento, é possível aceder às
informações de manutenção.F

P
rima o botão de reposição a zeros do
conta-quilómetros de distância percorrida.
A

s informações de revisão são
apresentadas durante alguns segundos,
desaparecendo de seguida.
Indicador de temperatura
do líquido de refrigeração
Com o motor em funcionamento, quando a
agulha está:
-

n
a zona A , a temperatura está correta,
-

n
a zona B , a temperatura é demasiado
elevada; as luzes de aviso de temperatura
máxima e de STOP central acendem-se,
acompanhadas por um alerta sonoro e
uma mensagem de aviso no ecrã. É necessário parar o veículo assim que for
possível fazê-lo em segurança.
Aguarde alguns minutos antes de desligar o
motor.
Entre em contacto com um revendedor
PEUGEOT ou uma oficina qualificada.
Após alguns minutos de condução, a
temperatura e a pressão aumentam no circuito
de arrefecimento.
Para completar o nível:
F

ag
uarde o arrefecimento do motor,
F
d
esenrosque ligeiramente o tampão para
fazer baixar a pressão,
F
q
uando a pressão tiver baixado, retire o
tampão,
F
a
teste o nível até à marca “MA X”.
Atenção ao risco de queimaduras ao
atestar o circuito de arrefecimento.
Não encha para lá do nível máximo
(indicado no depósito).Nível do óleo
Vareta de medição
Para obter mais informações sobre a
carroçaria e a vareta de óleo do motor,
consulte a secção correspondente.
2 marcas de nível na vareta do óleo: -

A
= max; nunca
ultrapasse este
nível,
-
B
= min; ateste
o nível através
do tampão de
enchimento de
óleo, com o tipo
de óleo adequado
ao seu motor.
Verificação
F Abra o capot e fixe-o nesta posição com o suporte.
F

R
etire e limpe a vareta com um pano limpo.
F

V
olte a colocar a vareta no tubo e puxe-a
novamente para fora para verificar o nível
com a marca.
F

C
oloque novamente a vareta no tubo.
Nível de óleo insuficiente
F Localize o tampão do depósito de óleo do motor.
F

A
bra o tampão.
F

A
dicione óleo do motor sem ultrapassar a
marca A .
F

F
eche o tampão.
Instrumentos de bordo

21

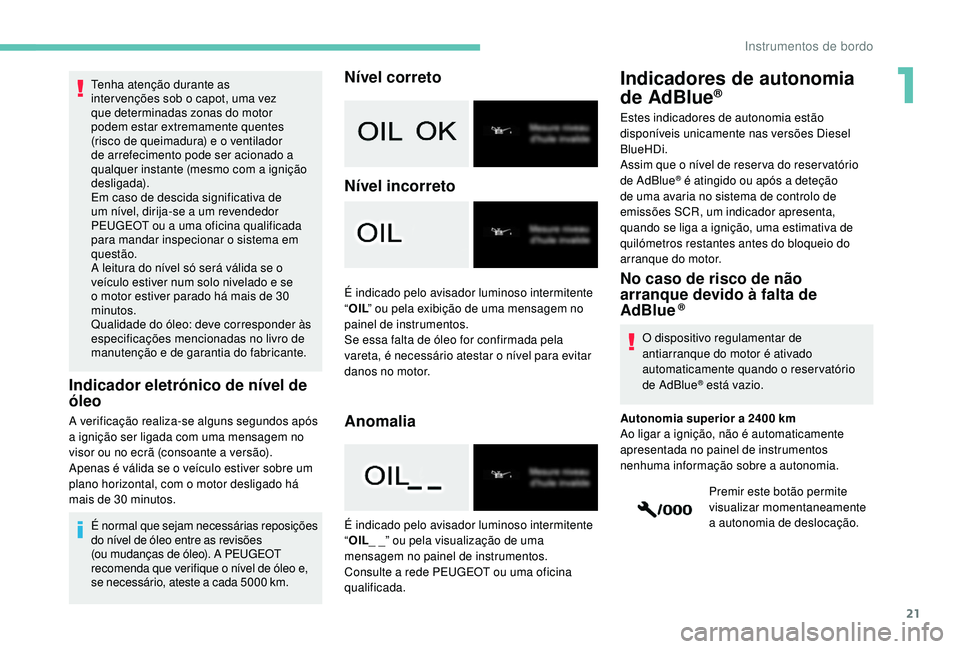

Tenha atenção durante as
inter venções sob o capot, uma vez
que determinadas zonas do motor
podem estar extremamente quentes
(risco de queimadura) e o ventilador
de arrefecimento pode ser acionado a
qualquer instante (mesmo com a ignição
desligada).
Em caso de descida significativa de
um nível, dirija-se a um revendedor
PEUGEOT ou a uma oficina qualificada
para mandar inspecionar o sistema em
questão.
A leitura do nível só será válida se o
veículo estiver num solo nivelado e se
o motor estiver parado há mais de 30
minutos.
Qualidade do óleo: deve corresponder às
especificações mencionadas no livro de
manutenção e de garantia do fabricante.
Indicador eletrónico de nível de
óleo
A verificação realiza-se alguns segundos após
a ignição ser ligada com uma mensagem no
visor ou no ecrã (consoante a versão).
Apenas é válida se o veículo estiver sobre um
plano horizontal, com o motor desligado há
mais de 30 minutos.É normal que sejam necessárias reposições
do nível de óleo entre as revisões
(ou mudanças de óleo). A PEUGEOT
recomenda que verifique o nível de óleo e,
se necessário, ateste a cada 5000
km.
Nível correto
Nível incorreto
É indicado pelo avisador luminoso intermitente
“OIL ” ou pela exibição de uma mensagem no
painel de instrumentos.
Se essa falta de óleo for confirmada pela
vareta, é necessário atestar o nível para evitar
danos no motor.
Anomalia
É indicado pelo avisador luminoso intermitente
“ OIL _ _” ou pela visualização de uma
mensagem no painel de instrumentos.
Consulte a rede PEUGEOT ou uma oficina
qualificada.
Indicadores de autonomia
de AdBlue®
Estes indicadores de autonomia estão
disponíveis unicamente nas versões Diesel
BlueHDi.
Assim que o nível de reser va do reser vatório
de AdBlue
® é atingido ou após a deteção
de uma avaria no sistema de controlo de
emissões SCR, um indicador apresenta,
quando se liga a ignição, uma estimativa de
quilómetros restantes antes do bloqueio do
arranque do motor.
No caso de risco de não
arranque devido à falta de
AdBlue
®
O dispositivo regulamentar de
antiarranque do motor é ativado
automaticamente quando o reservatório
de AdBlue
® está vazio.
Autonomia superior a 2400 km
Ao ligar a ignição, não é automaticamente
apresentada no painel de instrumentos
nenhuma informação sobre a autonomia. Premir este botão permite
visualizar momentaneamente
a autonomia de deslocação.
1
Instrumentos de bordo

22

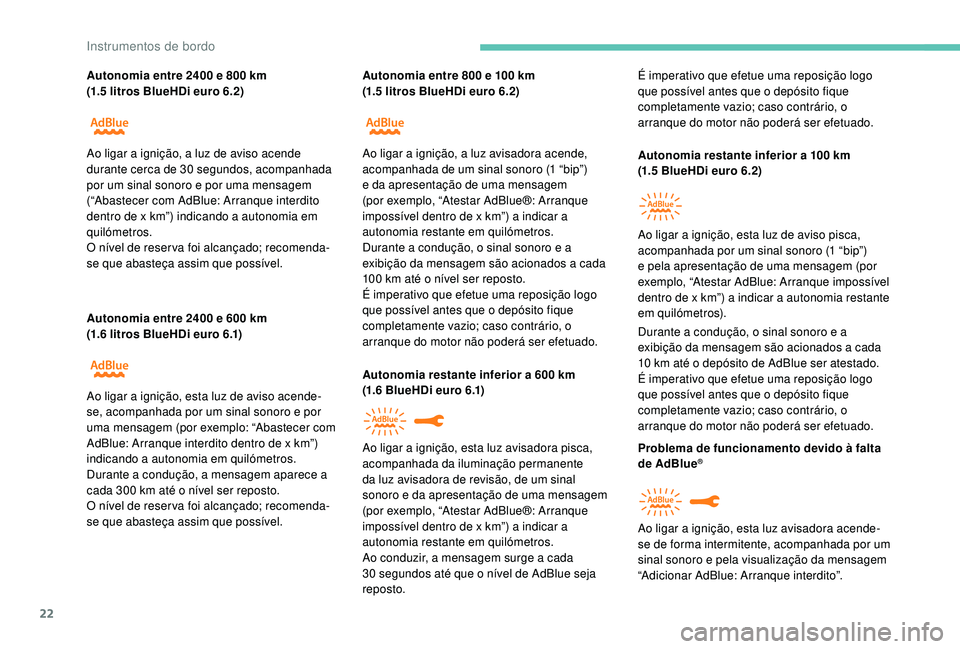

Autonomia entre 2400 e 800 km
( 1.5 litros BlueHDi euro 6.2)
Autonomia entre 2400 e 600
km
(1.6
litros BlueHDi euro 6.1) Autonomia entre 800 e 100
km
(1.5 litros BlueHDi euro 6.2)
Autonomia restante inferior a 600
km
(1.6
BlueHDi euro 6.1)Autonomia restante inferior a 100
km
(1.5
BlueHDi euro 6.2)
Durante a condução, o sinal sonoro e a
exibição da mensagem são acionados a cada
10 km até o depósito de AdBlue ser atestado.
É imperativo que efetue uma reposição logo
que possível antes que o depósito fique
completamente vazio; caso contrário, o
arranque do motor não poderá ser efetuado.
Problema de funcionamento devido à falta
de AdBlue
®
Ao ligar a ignição, a luz de aviso acende
durante cerca de 30 segundos, acompanhada
por um sinal sonoro e por uma mensagem
(“Abastecer com AdBlue: Arranque interdito
dentro de x km”) indicando a autonomia em
quilómetros.
O nível de reser va foi alcançado; recomenda-
se que abasteça assim que possível. Ao ligar a ignição, a luz avisadora acende,
acompanhada de um sinal sonoro (1 “bip”)
e da apresentação de uma mensagem
(por exemplo, “Atestar AdBlue®: Arranque
impossível dentro de x km”) a indicar a
autonomia restante em quilómetros.
Durante a condução, o sinal sonoro e a
exibição da mensagem são acionados a cada
100 km até o nível ser reposto.
É imperativo que efetue uma reposição logo
que possível antes que o depósito fique
completamente vazio; caso contrário, o
arranque do motor não poderá ser efetuado.
Ao ligar a ignição, esta luz de aviso pisca,
acompanhada por um sinal sonoro (1 “bip”)
e pela apresentação de uma mensagem (por
exemplo, “Atestar AdBlue: Arranque impossível
dentro de x km”) a indicar a autonomia restante
em quilómetros).
Ao ligar a ignição, esta luz de aviso acende-
se, acompanhada por um sinal sonoro e por
uma mensagem (por exemplo: “Abastecer com
AdBlue: Arranque interdito dentro de x km”)
indicando a autonomia em quilómetros.
Durante a condução, a mensagem aparece a
cada 300
km até o nível ser reposto.
O nível de reser va foi alcançado; recomenda-
se que abasteça assim que possível. Ao ligar a ignição, esta
luz avisadora pisca,
acompanhada da iluminação permanente
da luz avisadora de revisão, de um sinal
sonoro e da apresentação de uma mensagem
(por exemplo, “Atestar AdBlue®: Arranque
impossível dentro de x km”) a indicar a
autonomia restante em quilómetros.
Ao conduzir, a mensagem surge a cada
30
segundos até que o nível de AdBlue seja
reposto. É imperativo que efetue uma reposição logo
que possível antes que o depósito fique
completamente vazio; caso contrário, o
arranque do motor não poderá ser efetuado.
Ao ligar a ignição, esta luz avisadora acende-
se de forma intermitente, acompanhada por um
sinal sonoro e pela visualização da mensagem
“Adicionar AdBlue: Arranque interdito”.
Instrumentos de bordo

23

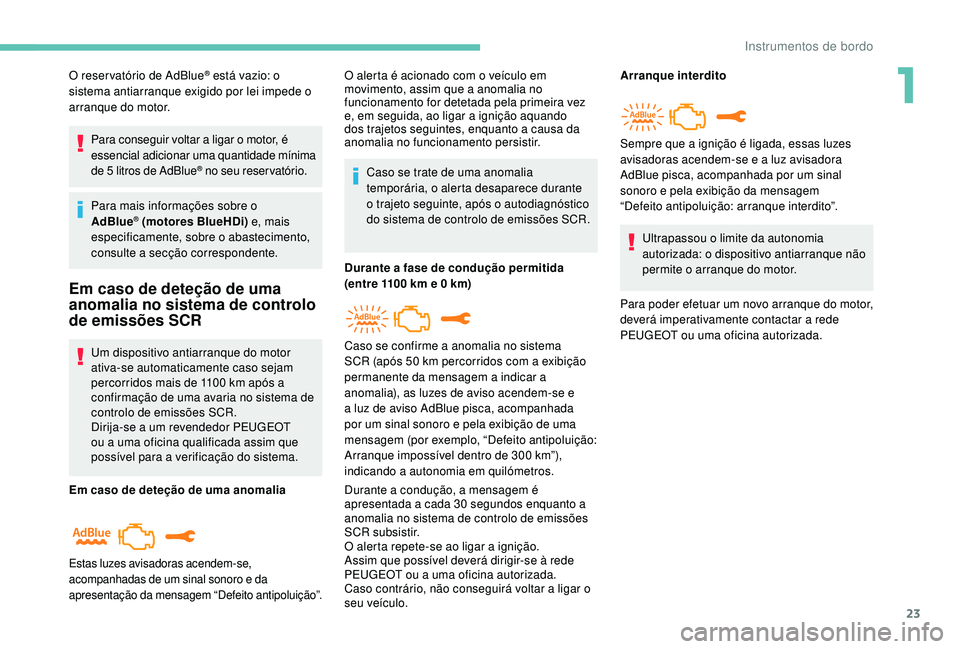

O reser vatório de AdBlue® está vazio: o
sistema antiarranque exigido por lei impede o
arranque do motor.
Para conseguir voltar a ligar o motor, é
essencial adicionar uma quantidade mínima
de 5

litros de AdBlue
® no seu reservatório.
Para mais informações sobre o
AdBlue
® (motores BlueHDi) e, mais
especificamente, sobre o abastecimento,
consulte a secção correspondente.
Em caso de deteção de uma
anomalia no sistema de controlo
de emissões SCR
Um dispositivo antiarranque do motor
ativa-se automaticamente caso sejam
percorridos mais de 1100 km após a
confirmação de uma avaria no sistema de
controlo de emissões SCR.
Dirija-se a um revendedor PEUGEOT
ou a uma oficina qualificada assim que
possível para a verificação do sistema.
Em caso de deteção de uma anomalia O alerta é acionado com o veículo em
movimento, assim que a anomalia no
funcionamento for detetada pela primeira vez
e, em seguida, ao ligar a ignição aquando
dos trajetos seguintes, enquanto a causa da
anomalia no funcionamento persistir.
Caso se trate de uma anomalia
temporária, o alerta desaparece durante
o trajeto seguinte, após o autodiagnóstico
do sistema de controlo de emissões SCR.
Estas luzes avisadoras acendem-se,
acompanhadas de um sinal sonoro e da
apresentação da mensagem “Defeito antipoluição”.
Durante a fase de condução permitida
(entre 1100 km e 0 km)
Durante a condução, a mensagem é
apresentada a cada 30 segundos enquanto a
anomalia no sistema de controlo de emissões
SCR subsistir.
O alerta repete-se ao ligar a ignição.
Assim que possível deverá dirigir-se à rede
PEUGEOT ou a uma oficina autorizada.
Caso contrário, não conseguirá voltar a ligar o
seu veículo. Arranque interdito
Ultrapassou o limite da autonomia
autorizada: o dispositivo antiarranque não
permite o arranque do motor.
Para poder efetuar um novo arranque do motor,
deverá imperativamente contactar a rede
PEUGEOT ou uma oficina autorizada.
Caso se confirme a anomalia no sistema
SCR (após 50 km percorridos com a exibição
permanente da mensagem a indicar a
anomalia), as luzes de aviso acendem-se e
a luz de aviso AdBlue pisca, acompanhada
por um sinal sonoro e pela exibição de uma
mensagem (por exemplo, “Defeito antipoluição:
Arranque impossível dentro de 300 km”),
indicando a autonomia em quilómetros. Sempre que a ignição é ligada, essas luzes
avisadoras acendem-se e a luz avisadora
AdBlue pisca, acompanhada por um sinal
sonoro e pela exibição da mensagem
“Defeito


antipoluição: arranque interdito”.
1
Instrumentos de bordo

24

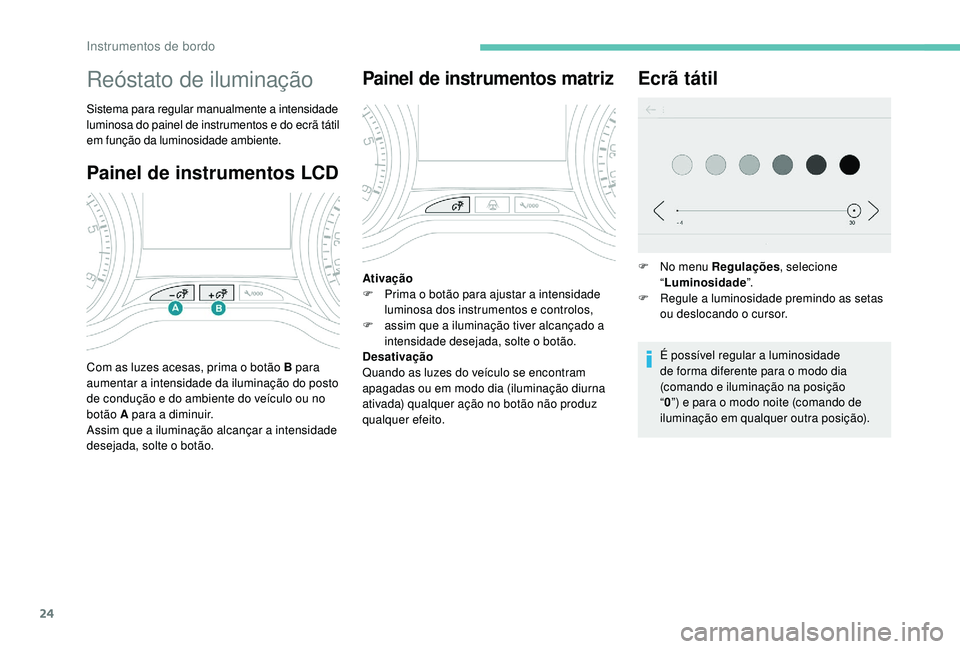

Painel de instrumentos LCD
Reóstato de iluminação
Sistema para regular manualmente a intensidade
luminosa do painel de instrumentos e do ecrã tátil
em função da luminosidade ambiente.
Com as luzes acesas, prima o botão B para
aumentar a intensidade da iluminação do posto
de condução e do ambiente do veículo ou no
botão A para a diminuir.
Assim que a iluminação alcançar a intensidade
desejada, solte o botão.
Painel de instrumentos matriz
Ativação
F P rima o botão para ajustar a intensidade
luminosa dos instrumentos e controlos,
F

a
ssim que a iluminação tiver alcançado a
intensidade desejada, solte o botão.
Desativação
Quando as luzes do veículo se encontram
apagadas ou em modo dia (iluminação diurna
ativada) qualquer ação no botão não produz
qualquer efeito.
Ecrã tátil
É possível regular a luminosidade
de forma diferente para o modo dia
(comando


e iluminação na posição
“ 0 ”) e para o modo noite (comando de
iluminação em qualquer outra posição).
F

N
o menu Regulações
, selecione
“ Luminosidade ”.
F

R
egule a luminosidade premindo as setas
ou deslocando o cursor.
Instrumentos de bordo

25

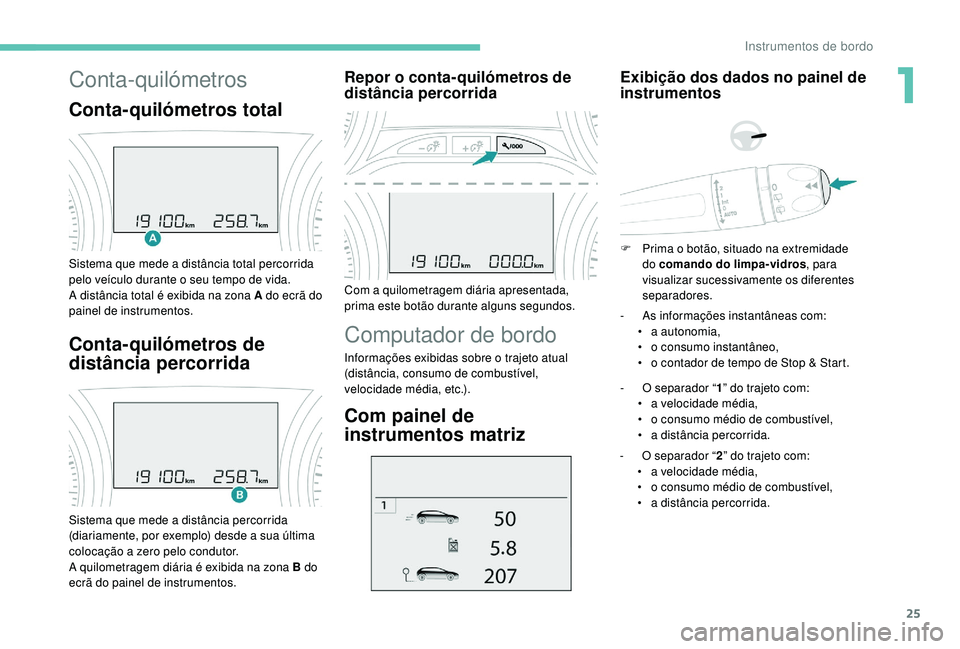

Conta-quilómetros
Conta-quilómetros total
Sistema que mede a distância total percorrida
pelo veículo durante o seu tempo de vida.
A distância total é exibida na zona A do ecrã do
painel de instrumentos.
Conta-quilómetros de
distância percorrida
Sistema que mede a distância percorrida
(diariamente, por exemplo) desde a sua última
colocação a zero pelo condutor.
A quilometragem diária é exibida na zona B do
ecrã do painel de instrumentos.
Repor o conta-quilómetros de
distância percorrida
Com a quilometragem diária apresentada,
prima este botão durante alguns segundos.
Computador de bordo
Informações exibidas sobre o trajeto atual
(distância, consumo de combustível,
velocidade média, etc.).
Com painel de
instrumentos matriz
Exibição dos dados no painel de
instrumentos
F Prima o botão, situado na extremidade do comando do limpa-vidros , para
visualizar sucessivamente os diferentes
separadores.
-
A

s informações instantâneas com:
•

a a
utonomia,
•

o c
onsumo instantâneo,
•

o c
ontador de tempo de Stop & Start.
-

O s
eparador “ 1” do trajeto com:
•

a v
elocidade média,
•

o c
onsumo médio de combustível,
•

a d
istância percorrida.
-

O s
eparador “ 2” do trajeto com:
•

a v
elocidade média,
•

o c
onsumo médio de combustível,
•

a d
istância percorrida.
1
Instrumentos de bordo

26

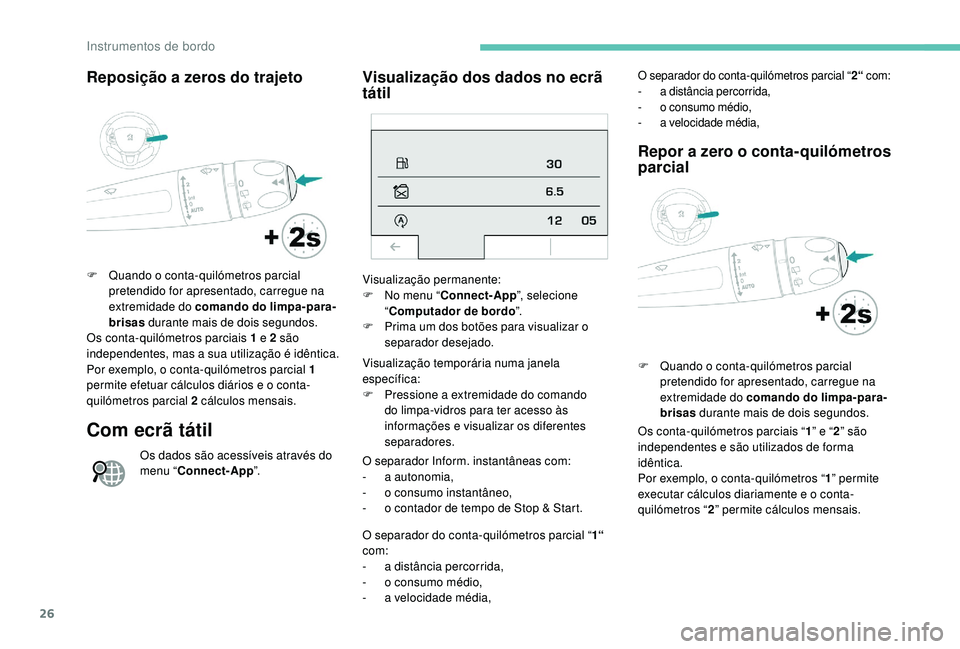

Reposição a zeros do trajeto
F Quando o conta-quilómetros parcial pretendido for apresentado, carregue na
extremidade do comando do limpa-para-
brisas durante mais de dois segundos.
Os conta-quilómetros parciais 1 e 2 são
independentes, mas a sua utilização é idêntica.
Por exemplo, o conta-quilómetros parcial 1
permite efetuar cálculos diários e o conta-
quilómetros parcial 2 cálculos mensais.
Com ecrã tátil
Os dados são acessíveis através do
menu “ Connect-App ”.
Visualização dos dados no ecrã
tátil
Visualização permanente:
F
N o menu “ Connect-App ”, selecione
“ Computador de bordo ”.
F

P
rima um dos botões para visualizar o
separador desejado.
Visualização temporária numa janela
específica:
F

P
ressione a extremidade do comando
do limpa-vidros para ter acesso às
informações e visualizar os diferentes
separadores.
O separador Inform. instantâneas com:
-

a a
utonomia,
-

o c
onsumo instantâneo,
-

o c
ontador de tempo de Stop & Start.
O separador do conta-quilómetros parcial “ 1“
com:
-

a d
istância percorrida,
-

o c
onsumo médio,
-

a v
elocidade média,
O separador do conta-quilómetros parcial “ 2“ com:
- a d istância percorrida,
-

o c
onsumo médio,
-

a v
elocidade média,
Repor a zero o conta-quilómetros
parcial
F Quando o conta-quilómetros parcial pretendido for apresentado, carregue na
extremidade do comando do limpa-para-
brisas durante mais de dois segundos.
Os conta-quilómetros parciais “ 1” e “ 2” são
independentes e são utilizados de forma
idêntica.
Por exemplo, o conta-quilómetros “ 1” permite
executar cálculos diariamente e o conta-
quilómetros “ 2” permite cálculos mensais.
Instrumentos de bordo

27

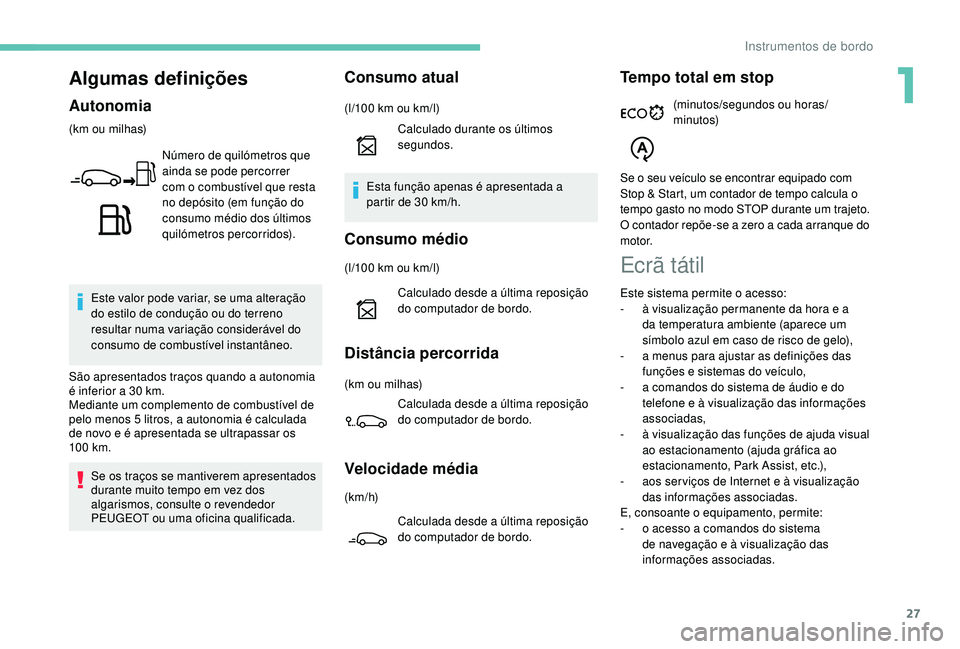

Algumas definições
Autonomia
(km ou milhas)Número de quilómetros que
ainda se pode percorrer
com o combustível que resta
no depósito (em função do
consumo médio dos últimos
quilómetros percorridos).
Este valor pode variar, se uma alteração
do estilo de condução ou do terreno
resultar numa variação considerável do
consumo de combustível instantâneo.
São apresentados traços quando a autonomia
é inferior a 30 km.
Mediante um complemento de combustível de
pelo menos 5
litros, a autonomia é calculada
de novo e é apresentada se ultrapassar os
10 0


km.
Se os traços se mantiverem apresentados
durante muito tempo em vez dos
algarismos, consulte o revendedor
PEUGEOT ou uma oficina qualificada.
Consumo atual
(l/100 km ou km/l)
Esta função apenas é apresentada a
partir de 30 km/h. Calculado durante os últimos
segundos.
Consumo médio
(l/100 km ou km/l)
Calculado desde a última reposição
do computador de bordo.
Distância percorrida
(km ou milhas)Calculada desde a última reposição
do computador de bordo.
Velocidade média
(km/h)
Calculada desde a última reposição
do computador de bordo.
Tempo total em stop
(minutos/segundos ou horas/
minutos)
Se o seu veículo se encontrar equipado com
Stop & Start, um contador de tempo calcula o
tempo gasto no modo STOP durante um trajeto.
O contador repõe-se a zero a cada arranque do
motor.
Ecrã tátil
Este sistema permite o acesso:
- à v isualização permanente da hora e a
da temperatura ambiente (aparece um
símbolo azul em caso de risco de gelo),
-

a m
enus para ajustar as definições das
funções e sistemas do veículo,
-

a c
omandos do sistema de áudio e do
telefone e à visualização das informações
associadas,
-

à v
isualização das funções de ajuda visual
ao estacionamento (ajuda gráfica ao
estacionamento, Park Assist, etc.),
-

a
os ser viços de Internet e à visualização
das informações associadas.
E, consoante o equipamento, permite:
-

o a
cesso a comandos do sistema
de navegação e à visualização das
informações associadas.
1
Instrumentos de bordo

28

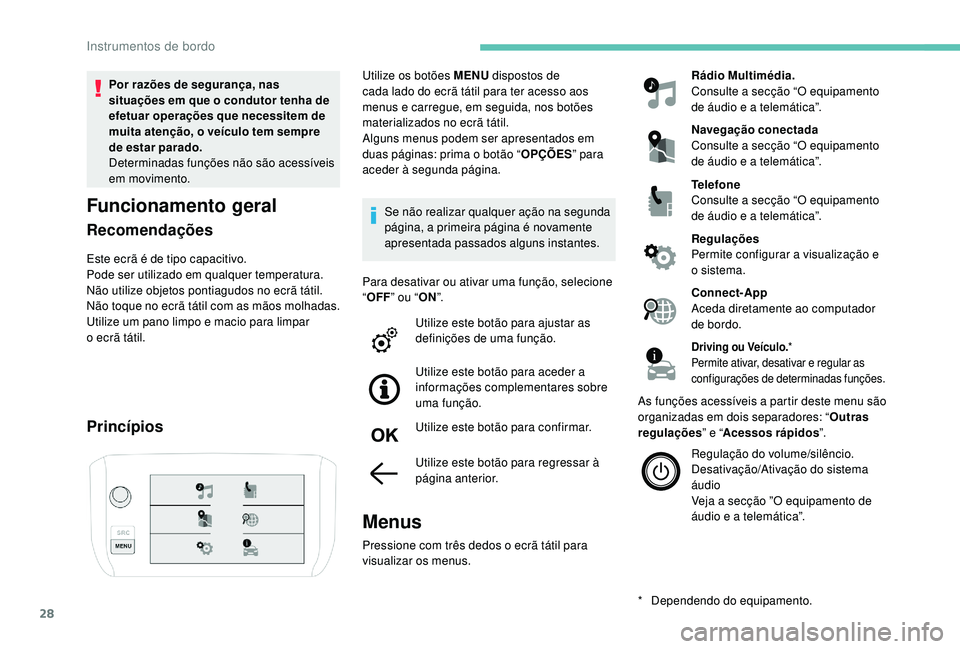

Por razões de segurança, nas
situações em que o condutor tenha de
efetuar operações que necessitem de
muita atenção, o veículo tem sempre
de estar parado.
Determinadas funções não são acessíveis
em movimento.
Funcionamento geral
Recomendações
Este ecrã é de tipo capacitivo.
Pode ser utilizado em qualquer temperatura.
Não utilize objetos pontiagudos no ecrã tátil.
Não toque no ecrã tátil com as mãos molhadas.
Utilize um pano limpo e macio para limpar
o ecrã tátil.
Princípios
Utilize os botões MENU dispostos de
cada lado do ecrã tátil para ter acesso aos
menus e carregue, em seguida, nos botões
materializados no ecrã tátil.
Alguns menus podem ser apresentados em
duas páginas: prima o botão “ OPÇÕES” para
aceder à segunda página.
Se não realizar qualquer ação na segunda
página, a primeira página é novamente
apresentada passados alguns instantes.
Para desativar ou ativar uma função, selecione
“ OFF ” ou “ ON”.
Utilize este botão para ajustar as
definições de uma função.
Utilize este botão para aceder a
informações complementares sobre
uma função.
Utilize este botão para confirmar.
Utilize este botão para regressar à
página anterior.
Menus
Pressione com três dedos o ecrã tátil para
visualizar os menus. Rádio Multimédia.
Consulte a secção “O equipamento
de áudio e a telemática”.
Navegação conectada
Consulte a secção “O equipamento
de áudio e a telemática”.
Telefone
Consulte a secção “O equipamento
de áudio e a telemática”.
Regulações
Permite configurar a visualização e
o sistema.
Connect-App
Aceda diretamente ao computador
de bordo.
Regulação do volume/silêncio.
Desativação/Ativação do sistema
áudio
Veja a secção ”O equipamento de
áudio e a telemática”.
Driving ou Veículo.
*
Permite ativar, desativar e regular as
configurações de determinadas funções.
* Dependendo do equipamento. As funções acessíveis a partir deste menu são
organizadas em dois separadores: “ Outras
regulações ” e “Acessos rápidos ”.
Instrumentos de bordo
