PEUGEOT 2008 2018 Manuel du propriétaire (in French)

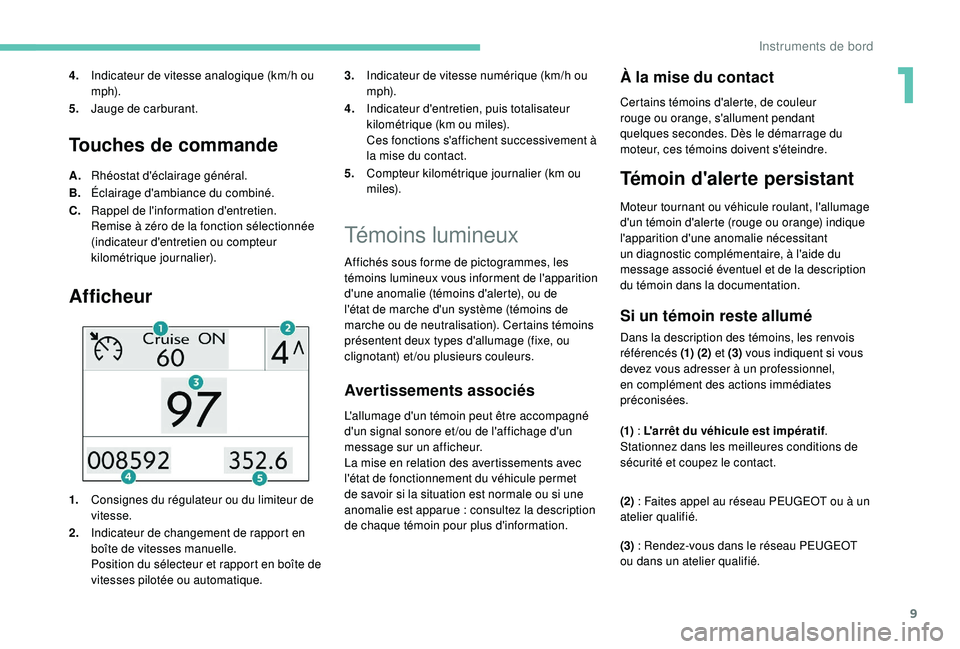

9
Touches de commande
A.Rhéostat d'éclairage général.
B. Éclairage d'ambiance du combiné.
C. Rappel de l'information d'entretien.
Remise à zéro de la fonction sélectionnée
(indicateur d'entretien ou compteur
kilométrique journalier).
Afficheur
1.Consignes du régulateur ou du limiteur de
vitesse.
2. Indicateur de changement de rapport en
boîte de vitesses manuelle.
Position du sélecteur et rapport en boîte de
vitesses pilotée ou automatique. 3.
Indicateur de vitesse numérique (km/h ou
m p h).
4. Indicateur d'entretien, puis totalisateur
kilométrique (km ou miles).
Ces fonctions s'affichent successivement à
la mise du contact.
5. Compteur kilométrique journalier (km ou
miles).
4.
Indicateur de vitesse analogique (km/h ou
m p h).
5. Jauge de carburant.
Témoins lumineux
Avertissements associés
L'allumage d'un témoin peut être accompagné
d'un signal sonore et /ou de l'affichage d'un
message sur un afficheur.
La mise en relation des avertissements avec
l'état de fonctionnement du véhicule permet
de savoir si la situation est normale ou si une
anomalie est apparue
: consultez la description
de chaque témoin pour plus d'information.
À la mise du contact
Certains témoins d'alerte, de couleur
rouge ou orange, s'allument pendant
quelques
secondes. Dès le démarrage du
moteur, ces témoins doivent s'éteindre.
Témoin d'alerte persistant
Moteur tournant ou véhicule roulant, l'allumage
d'un témoin d'alerte (rouge ou orange) indique
l'apparition d'une anomalie nécessitant
un diagnostic complémentaire, à l'aide du
message associé éventuel et de la description
du témoin dans la documentation.
Si un témoin reste allumé
Dans la description des témoins, les renvois
référencés (1) (2) et (3) vous indiquent si vous
devez vous adresser à un professionnel,
en complément des actions immédiates
préconisées.
(1)


: L'arrêt du véhicule est impératif .
Stationnez dans les meilleures conditions de
sécurité et coupez le contact.
(2)


: Faites appel au réseau PEUGEOT ou à un
atelier qualifié.
(3)


: Rendez-vous dans le réseau PEUGEOT
ou dans un atelier qualifié.
Affichés sous forme de pictogrammes, les
témoins lumineux vous informent de l'apparition
d'une anomalie (témoins d'alerte), ou de
l'état de marche d'un système (témoins de
marche ou de neutralisation). Certains témoins
présentent deux types d'allumage

(fixe, ou
clignotant) et/ou plusieurs couleurs.
1
Instruments de bord

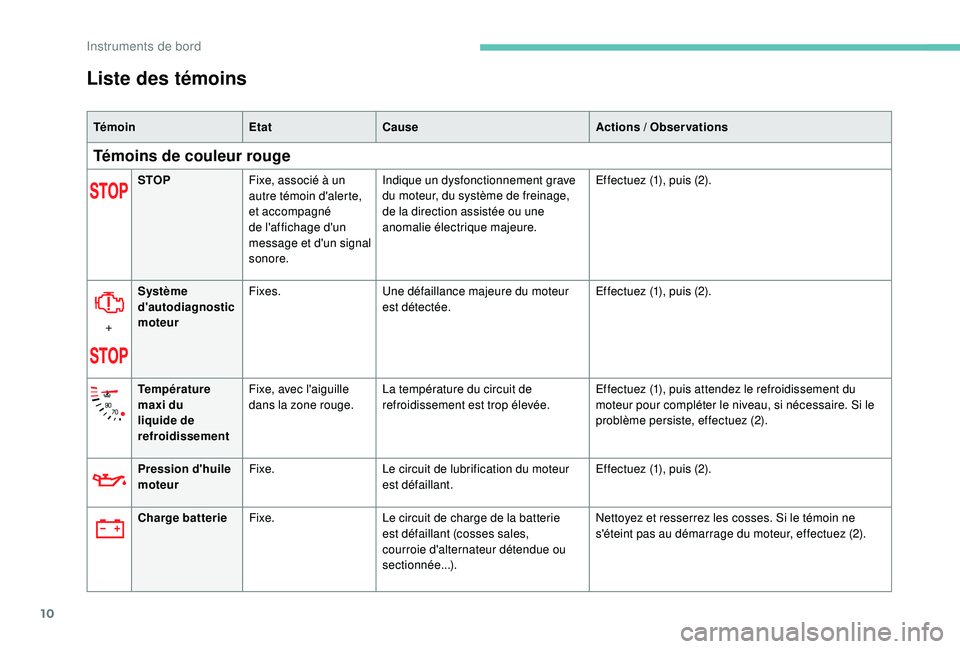

10
Liste des témoins
TémoinEtatCause Actions / Observations
Témoins de couleur rouge
STOPFixe, associé à un
autre témoin d'alerte,
et accompagné
de l'affichage d'un
message et d'un signal
sonore. Indique un dysfonctionnement grave
du moteur, du système de freinage,
de la direction assistée ou une
anomalie électrique majeure.
Effectuez (1), puis (2).
+ Système
d'autodiagnostic
moteur
Fixes.
Une défaillance majeure du moteur
est détectée. Effectuez (1), puis (2).
Température
maxi du
liquide de
refroidissement Fixe, avec l'aiguille
dans la zone rouge.
La température du circuit de
refroidissement est trop élevée. Effectuez (1), puis attendez le refroidissement du
moteur pour compléter le niveau, si nécessaire. Si le
problème persiste, effectuez (2).
Pression d'huile
moteur Fixe.
Le circuit de lubrification du moteur
est défaillant. Effectuez (1), puis (2).
Charge batterie Fixe. Le circuit de charge de la batterie
est défaillant (cosses sales,
courroie d'alternateur détendue ou
sectionnée...). Nettoyez et resserrez les cosses. Si le témoin ne
s'éteint pas au démarrage du moteur, effectuez (2).
Instruments de bord

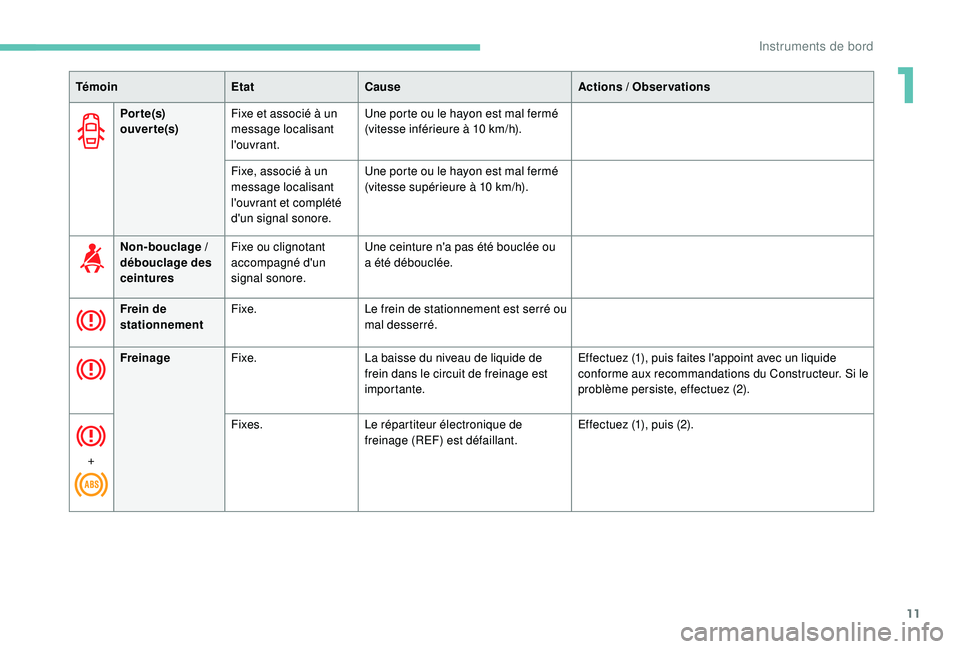

11
Por te(s)
ouver te(s)Fixe et associé à un
message localisant
l'ouvrant. Une porte ou le hayon est mal fermé
(vitesse inférieure à 10
km/h).
Fixe, associé à un
message localisant
l'ouvrant et complété
d'un signal sonore. Une porte ou le hayon est mal fermé
(vitesse supérieure à 10
km/h).
Non-bouclage


/
débouclage des
ceintures Fixe ou clignotant
accompagné d'un
signal sonore. Une ceinture n'a pas été bouclée ou
a été débouclée.
Frein de
stationnement Fixe.
Le frein de stationnement est serré ou
mal desserré.
Freinage Fixe. La baisse du niveau de liquide de
frein dans le circuit de freinage est
importante. Effectuez (1), puis faites l'appoint avec un liquide
conforme aux recommandations du Constructeur. Si le
problème persiste, effectuez (2).
+ Fixes.
Le répartiteur électronique de
freinage (REF) est défaillant. Effectuez (1), puis (2).
Témoin
EtatCause Actions

/ Observations
1
Instruments de bord

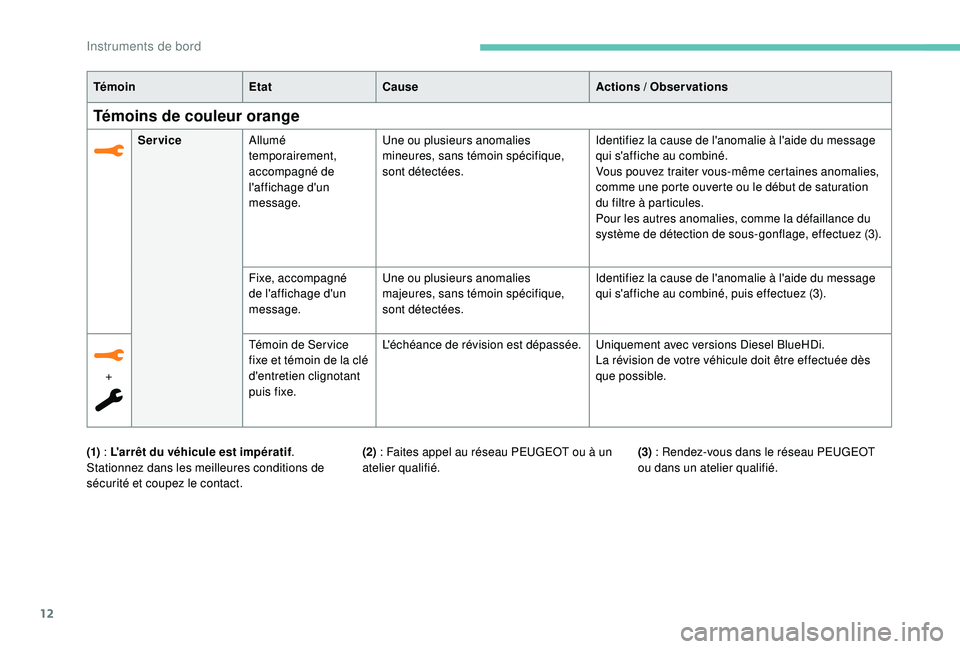

12
TémoinEtatCause Actions / Observations
Témoins de couleur orange
ServiceAllumé
temporairement,
accompagné de
l'affichage d'un
message. Une ou plusieurs anomalies
mineures, sans témoin spécifique,
sont détectées.
Identifiez la cause de l'anomalie à l'aide du message
qui s'affiche au combiné.
Vous pouvez traiter vous-même certaines anomalies,
comme une porte ouverte ou le début de saturation
du filtre à particules.
Pour les autres anomalies, comme la défaillance du
système de détection de sous-gonflage, effectuez (3).
Fixe, accompagné
de l'affichage d'un
message. Une ou plusieurs anomalies
majeures, sans témoin spécifique,
sont détectées. Identifiez la cause de l'anomalie à l'aide du message
qui s'affiche au combiné, puis effectuez (3).
+ Témoin de Ser vice
fixe et témoin de la clé
d'entretien clignotant
puis fixe.L'échéance de révision est dépassée. Uniquement avec versions Diesel BlueHDi.
La révision de votre véhicule doit être effectuée dès
que possible.
(1)


: L'arrêt du véhicule est impératif .
Stationnez dans les meilleures conditions de
sécurité et coupez le contact. (2)


: Faites appel au réseau PEUGEOT ou à un
atelier qualifié. (3)


: Rendez-vous dans le réseau PEUGEOT
ou dans un atelier qualifié.
Instruments de bord

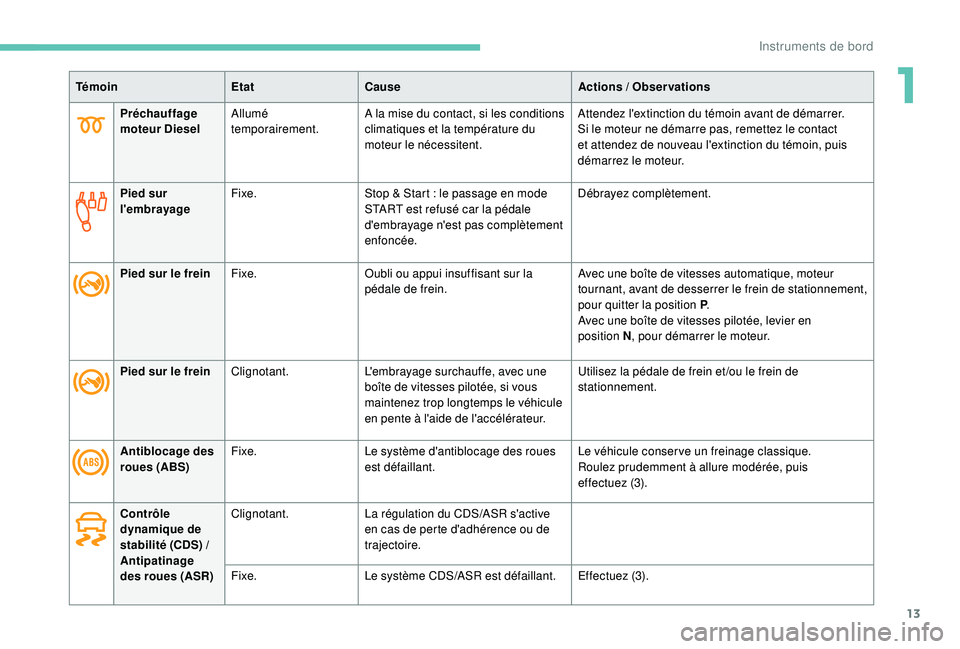

13
Préchauffage
moteur DieselAllumé
temporairement. A la mise du contact, si les conditions
climatiques et la température du
moteur le nécessitent. Attendez l'extinction du témoin avant de démarrer.
Si le moteur ne démarre pas, remettez le contact
et attendez de nouveau l'extinction du témoin, puis
démarrez le moteur.
Pied sur
l'embrayage Fixe.
Stop & Start
: le passage en mode
START est refusé car la pédale
d'embrayage n'est pas complètement
enfoncée. Débrayez complètement.
Pied sur le frein Fixe. Oubli ou appui insuffisant sur la
pédale de frein. Avec une boîte de vitesses automatique, moteur
tournant, avant de desserrer le frein de stationnement,
pour quitter la position P
.
Avec une boîte de vitesses pilotée, levier en
position


N, pour démarrer le moteur.
Antiblocage des
roues (ABS) Fixe.
Le système d'antiblocage des roues
est défaillant. Le véhicule conser ve un freinage classique.
Roulez prudemment à allure modérée, puis
effectuez


(3).
Contrôle
dynamique de
stabilité
(CDS) /
Antipatinage
des roues
(ASR)Clignotant.
La régulation du CDS/ASR s'active
en cas de perte d'adhérence ou de
trajectoire.
Fixe. Le système CDS/ASR est défaillant. Effectuez (3).
Témoin
EtatCause Actions

/ Observations
Pied sur le frein Clignotant. L'embrayage surchauffe, avec une
boîte de vitesses pilotée, si vous
maintenez trop longtemps le véhicule
en pente à l'aide de l'accélérateur. Utilisez la pédale de frein et /ou le frein de
stationnement.
1
Instruments de bord

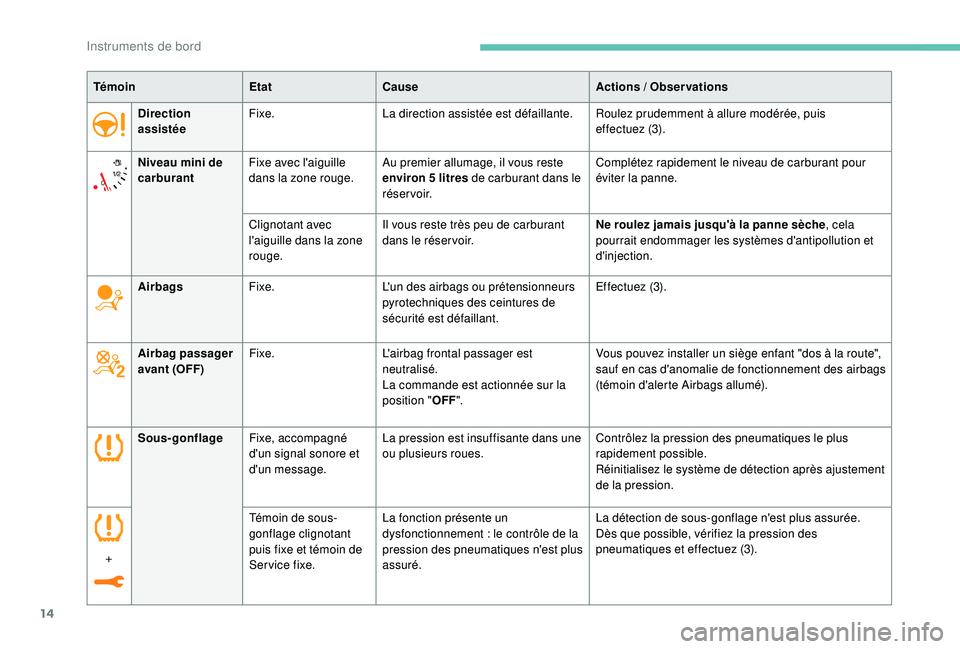

14
Direction
assistéeFixe.
La direction assistée est défaillante. Roulez prudemment à allure modérée, puis
effectuez (3).
Niveau mini de
carburant Fixe avec l'aiguille
dans la zone rouge. Au premier allumage, il vous reste
environ 5
litres de carburant dans le
réservoir. Complétez rapidement le niveau de carburant pour
éviter la panne.
Clignotant avec
l'aiguille dans la zone
rouge. Il vous reste très peu de carburant
dans le réser voir.
Ne roulez jamais jusqu'à la panne sèche
, cela
pourrait endommager les systèmes d'antipollution et
d'injection.
Airbags Fixe. L'un des airbags ou prétensionneurs
pyrotechniques des ceintures de
sécurité est défaillant. Effectuez (3).
Airbag passager
avant (OFF) Fixe.
L'airbag frontal passager est
neutralisé.
La commande est actionnée sur la
position


"OFF ". Vous pouvez installer un siège enfant "dos à la route",
sauf en cas d'anomalie de fonctionnement des airbags
(témoin d'alerte Airbags allumé).
Témoin
EtatCause Actions

/ Observations
Sous-gonflage Fixe, accompagné
d'un signal sonore et
d'un message. La pression est insuffisante dans une
ou plusieurs roues.
Contrôlez la pression des pneumatiques le plus
rapidement possible.
Réinitialisez le système de détection après ajustement
de la pression.
+ Témoin de sous-
gonflage clignotant
puis fixe et témoin de
Service fixe.La fonction présente un
dysfonctionnement
: le contrôle de la
pression des pneumatiques n'est plus
assuré. La détection de sous-gonflage n'est plus assurée.
Dès que possible, vérifiez la pression des
pneumatiques et effectuez (3).
Instruments de bord

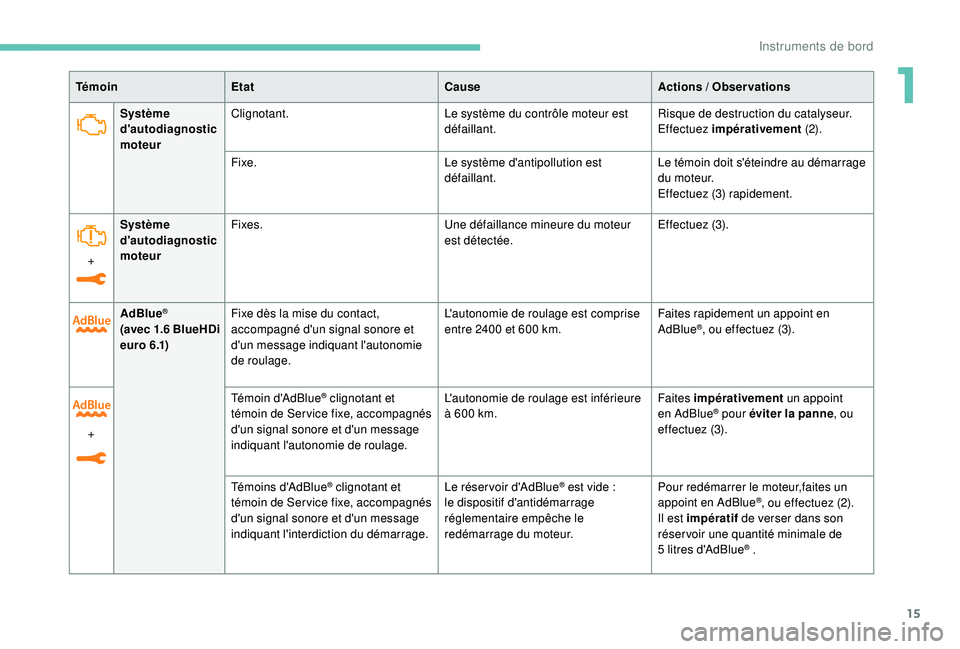

15
Système
d'autodiagnostic
moteurClignotant.
Le système du contrôle moteur est
défaillant.Risque de destruction du catalyseur.
Effectuez impérativement
(2).
Fixe. Le système d'antipollution est
défaillant.Le témoin doit s'éteindre au démarrage
du moteur.
Effectuez (3) rapidement.
+ Système
d'autodiagnostic
moteur
Fixes.
Une défaillance mineure du moteur
est détectée.Effectuez (3).
AdBlue
®
(avec 1.6 BlueHDi
e u r o 6 .1) Fixe dès la mise du contact,
accompagné d'un signal sonore et
d'un message indiquant l'autonomie
de roulage. L'autonomie de roulage est comprise
entre 2400 et 600
km.Faites rapidement un appoint en
AdBlue®, ou effectuez (3).
+ Témoin d'AdBlue
® clignotant et
témoin de Ser vice fixe, accompagnés
d'un signal sonore et d'un message
indiquant l'autonomie de roulage. L'autonomie de roulage est inférieure
à 600
km. Faites impérativement
un appoint
en AdBlue® pour éviter la panne , ou
effectuez (3).
Témoins d'AdBlue
® clignotant et
témoin de Ser vice fixe, accompagnés
d'un signal sonore et d'un message
indiquant l'interdiction du démarrage. Le réser voir d'AdBlue® est vide :
l
e dispositif d'antidémarrage
réglementaire empêche le
redémarrage du moteur. Pour redémarrer le moteur,faites un
appoint en AdBlue®, ou effectuez (2).
Il est impératif de verser dans son
réservoir une quantité minimale de
5

litres d'AdBlue
® .
T
émoin
Etat CauseActions


/ Observations
1
Instruments de bord

16

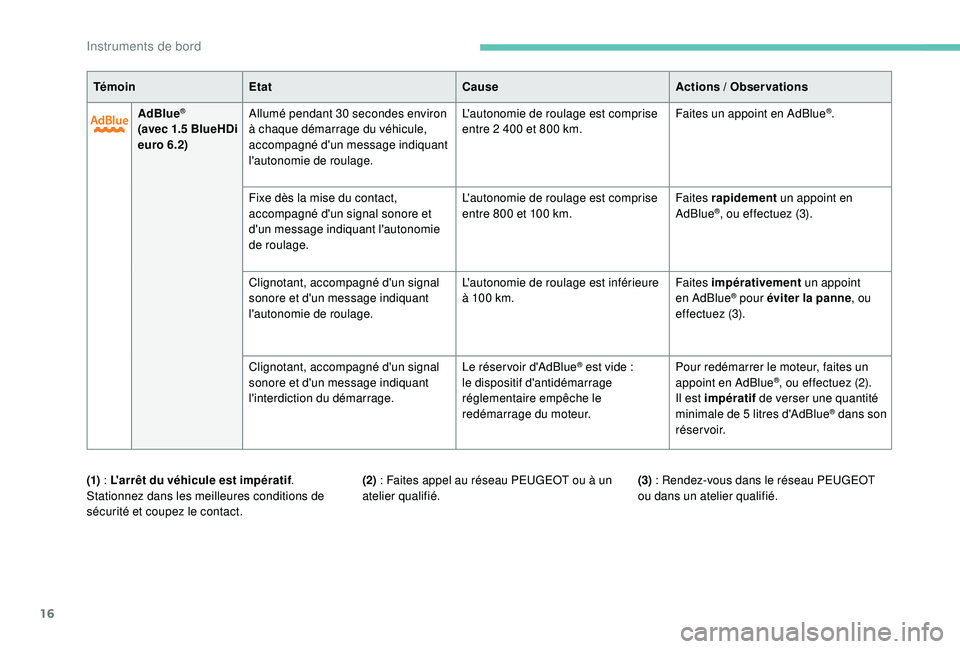

AdBlue®
(avec 1.5 BlueHDi
e uro 6.2) Allumé pendant 30
secondes environ
à chaque démarrage du véhicule,
accompagné d'un message indiquant
l'autonomie de roulage. L'autonomie de roulage est comprise
entre 2
400 et 800 km.Faites un appoint en AdBlue
®.
Fixe dès la mise du contact,
accompagné d'un signal sonore et
d'un message indiquant l'autonomie
de roulage. L'autonomie de roulage est comprise
entre 800 et 100

km. Faites rapidement
un appoint en
AdBlue
®, ou effectuez (3).
Clignotant, accompagné d'un signal
sonore et d'un message indiquant
l'autonomie de roulage. L'autonomie de roulage est inférieure
à 100

km. Faites impérativement
un appoint
en AdBlue
® pour éviter la panne , ou
effectuez (3).
Clignotant, accompagné d'un signal
sonore et d'un message indiquant
l'interdiction du démarrage. Le réser voir d'AdBlue
® est vide :
l
e dispositif d'antidémarrage
réglementaire empêche le
redémarrage du moteur. Pour redémarrer le moteur, faites un
appoint en AdBlue®, ou effectuez (2).
Il est impératif de verser une quantité
minimale de 5

litres d'AdBlue
® dans son
réservoir.
Témoin
Etat CauseActions


/ Observations
(1)


: L'arrêt du véhicule est impératif .
Stationnez dans les meilleures conditions de
sécurité et coupez le contact. (3)


: Rendez-vous dans le réseau PEUGEOT
ou dans un atelier qualifié.
(2)


: Faites appel au réseau PEUGEOT ou à un
atelier qualifié.

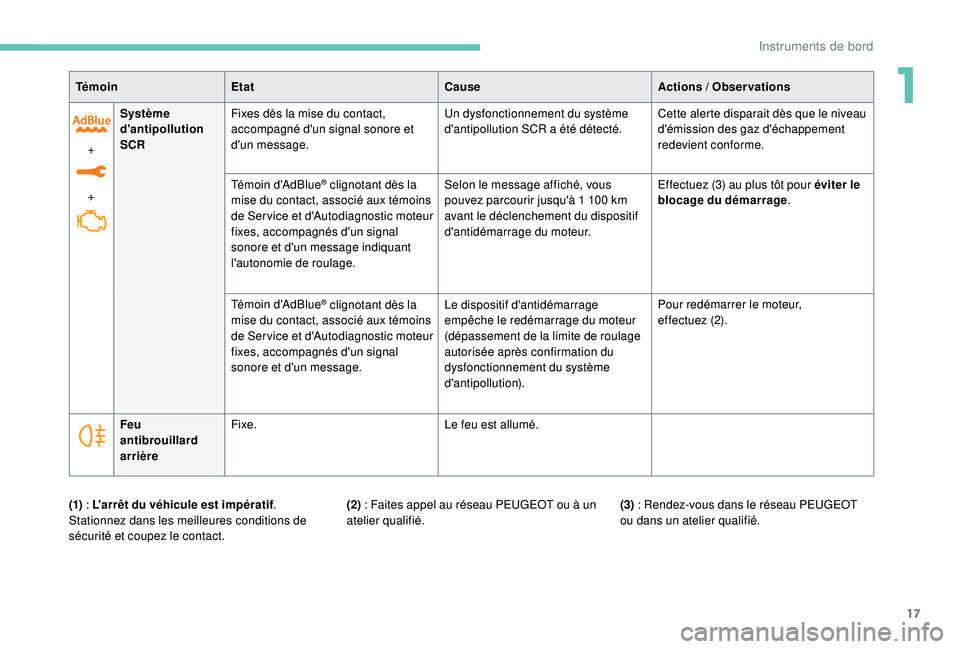

Instruments de bord

17
+
+Système
d'antipollution
SCR
Fixes dès la mise du contact,
accompagné d'un signal sonore et
d'un message. Un dysfonctionnement du système
d'antipollution SCR a été détecté.
Cette alerte disparait dès que le niveau
d'émission des gaz d'échappement
redevient conforme.
Témoin d'AdBlue
® clignotant dès la
mise du contact, associé aux témoins
de Ser vice et d'Autodiagnostic moteur
fixes, accompagnés d'un signal
sonore et d'un message indiquant
l'autonomie de roulage. Selon le message affiché, vous
pouvez parcourir jusqu'à 1
100 km
avant le déclenchement du dispositif
d'antidémarrage du moteur. Effectuez (3) au plus tôt pour éviter le
blocage du démarrage
.
Témoin d'AdBlue
® clignotant dès la
mise du contact, associé aux témoins
de Ser vice et d'Autodiagnostic moteur
fixes, accompagnés d'un signal
sonore et d'un message. Le dispositif d'antidémarrage
empêche le redémarrage du moteur
(dépassement de la limite de roulage
autorisée après confirmation du
dysfonctionnement du système
d'antipollution).Pour redémarrer le moteur,
effectuez
(2).
Feu
antibrouillard
arrière Fixe.
Le feu est allumé.
Témoin
Etat CauseActions

/ Observations
(1)


: L'arrêt du véhicule est impératif .
Stationnez dans les meilleures conditions de
sécurité et coupez le contact. (3)


: Rendez-vous dans le réseau PEUGEOT
ou dans un atelier qualifié.
(2)


: Faites appel au réseau PEUGEOT ou à un
atelier qualifié.
1

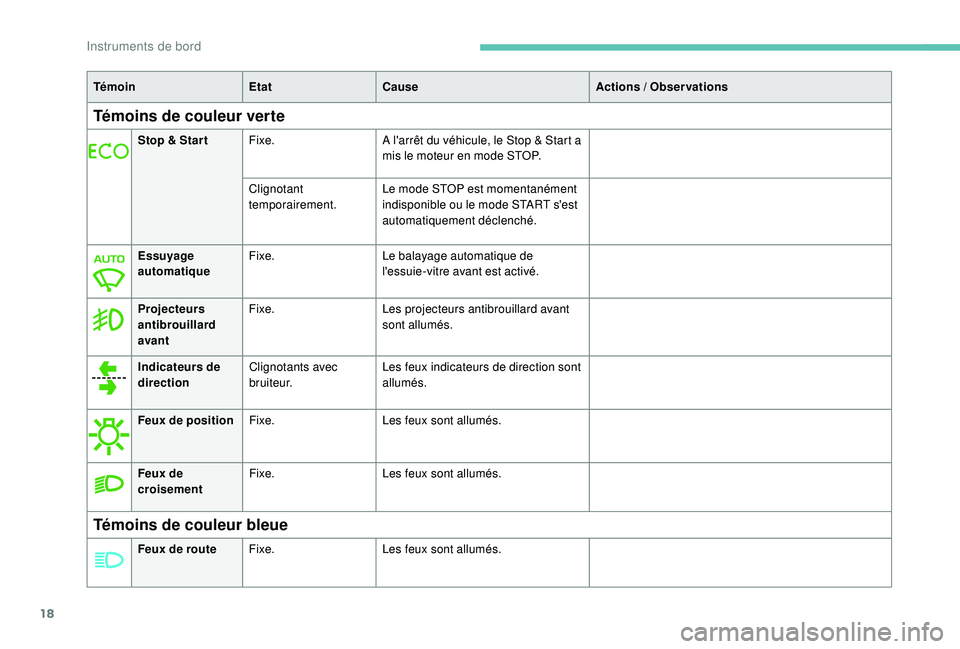

Instruments de bord

18
TémoinEtatCause Actions / Observations
Témoins de couleur verte
Stop & Star tFixe. A l'arrêt du véhicule, le Stop & Start a
mis le moteur en mode STOP.
Clignotant
temporairement. Le mode STOP est momentanément
indisponible ou le mode START s'est
automatiquement déclenché.
Essuyage
automatique Fixe.
Le balayage automatique de
l'essuie-vitre avant est activé.
Projecteurs
antibrouillard
avant Fixe.
Les projecteurs antibrouillard avant
sont allumés.
Indicateurs de
direction Clignotants avec
b r u i t e u r. Les feux indicateurs de direction sont
allumés.
Feux de position Fixe. Les feux sont allumés.
Feux de
croisement Fixe.
Les feux sont allumés.
Témoins de couleur bleue
Feux de routeFixe. Les feux sont allumés.
Instruments de bord
