PEUGEOT 2008 2018 Manuel du propriétaire (in French)

19

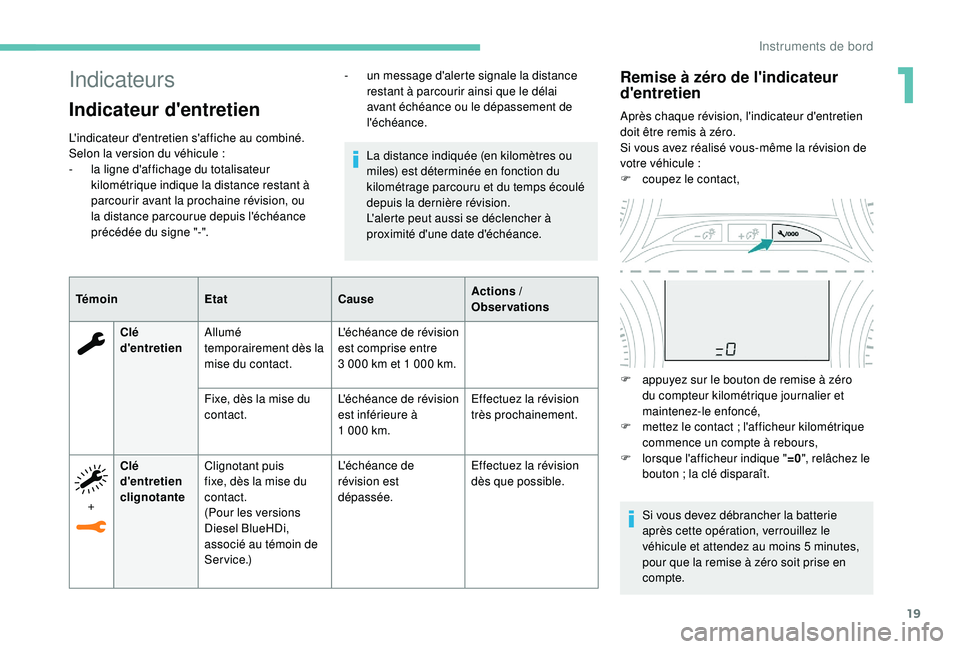

Indicateurs
Indicateur d'entretien
L'indicateur d'entretien s'affiche au combiné.
Selon la version du véhicule :
-

l
a ligne d'affichage du totalisateur
kilométrique indique la distance restant à
parcourir avant la prochaine révision, ou
la distance parcourue depuis l'échéance
précédée du signe


"-". La distance indiquée (en
kilomètres ou
miles) est déterminée en fonction du
kilométrage parcouru et du temps écoulé
depuis la dernière révision.
L'alerte peut aussi se déclencher à
proximité d'une date d'échéance.
Témoin Etat CauseActions
/
Observations
Clé
d'entretien Allumé
temporairement dès la
mise du contact. L'échéance de révision
est comprise entre
3
000 km et 1 000 km.
Fixe, dès la mise du
contact. L'échéance de révision
est inférieure à
1
000 km.Effectuez la révision
très prochainement.
+ Clé
d'entretien
clignotante
Clignotant puis
fixe, dès la mise du
contact.
(Pour les versions
Diesel BlueHDi,
associé au témoin de
Service.) L'échéance de
révision est
dépassée.
Effectuez la révision
dès que possible.
-

u
n message d'alerte signale la distance
restant à parcourir ainsi que le délai
avant échéance ou le dépassement de
l'échéance.
Remise à zéro de l'indicateur
d'entretien
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
Si vous avez réalisé vous-même la révision de
votre véhicule
:
F

c
oupez le contact,
F

a
ppuyez sur le bouton de remise à zéro
du compteur kilométrique journalier et
maintenez-le enfoncé,
F

m
ettez le contact ; l'afficheur kilométrique
commence un compte à rebours,
F

l
orsque l'afficheur indique " =0", relâchez le
bouton
; la clé disparaît.
Si vous devez débrancher la batterie
après cette opération, verrouillez le
véhicule et attendez au moins 5
minutes,
pour que la remise à zéro soit prise en
compte.
1
Instruments de bord

20

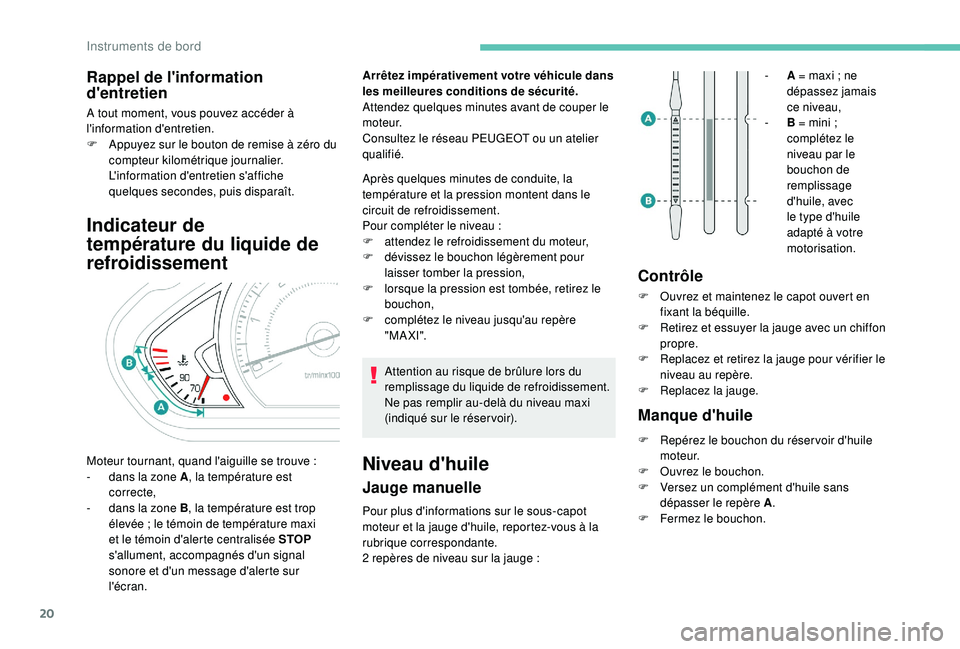

Rappel de l'information
d'entretien
A tout moment, vous pouvez accéder à
l'information d'entretien.
F
A
ppuyez sur le bouton de remise à zéro du
compteur kilométrique journalier.
L'information d'entretien s'affiche
quelques


secondes, puis disparaît.
Indicateur de
température du liquide de
refroidissement
Moteur tournant, quand l'aiguille se trouve :
- d ans la zone A , la température est
correcte,
-

d
ans la zone B , la température est trop
élevée
; le témoin de température maxi
et le témoin d'alerte centralisée STOP
s'allument, accompagnés d'un signal
sonore et d'un message d'alerte sur
l'écran. Arrêtez impérativement votre véhicule dans
les meilleures conditions de sécurité.
Attendez quelques
minutes avant de couper le
moteur.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
Après quelques minutes de conduite, la
température et la pression montent dans le
circuit de refroidissement.
Pour compléter le niveau :
F
a
ttendez le refroidissement du moteur,
F
d
évissez le bouchon légèrement pour
laisser tomber la pression,
F
l
orsque la pression est tombée, retirez le
bouchon,
F
c
omplétez le niveau jusqu'au repère
" M A X I ".
Attention au risque de brûlure lors du
remplissage du liquide de refroidissement.
Ne pas remplir au-delà du niveau maxi
(indiqué sur le réser voir).Niveau d'huile
Jauge manuelle
Pour plus d'informations sur le sous-capot
moteur et la jauge d'huile, reportez-vous à la
rubrique correspondante.
2 repères de niveau sur la jauge
: -

A
= maxi ; ne
dépassez jamais
ce niveau,
-
B
= mini ;
complétez le
niveau par le
bouchon de
remplissage
d'huile, avec
le type d'huile
adapté à votre
motorisation.
Contrôle
F Ouvrez et maintenez le capot ouvert en fixant la béquille.
F

R
etirez et essuyer la jauge avec un chiffon
propre.
F

R
eplacez et retirez la jauge pour vérifier le
niveau au repère.
F

R
eplacez la jauge.
Manque d'huile
F Repérez le bouchon du réser voir d'huile moteur.
F

O
uvrez le bouchon.
F

V
ersez un complément d'huile sans
dépasser le repère A .
F

F
ermez le bouchon.
Instruments de bord

21

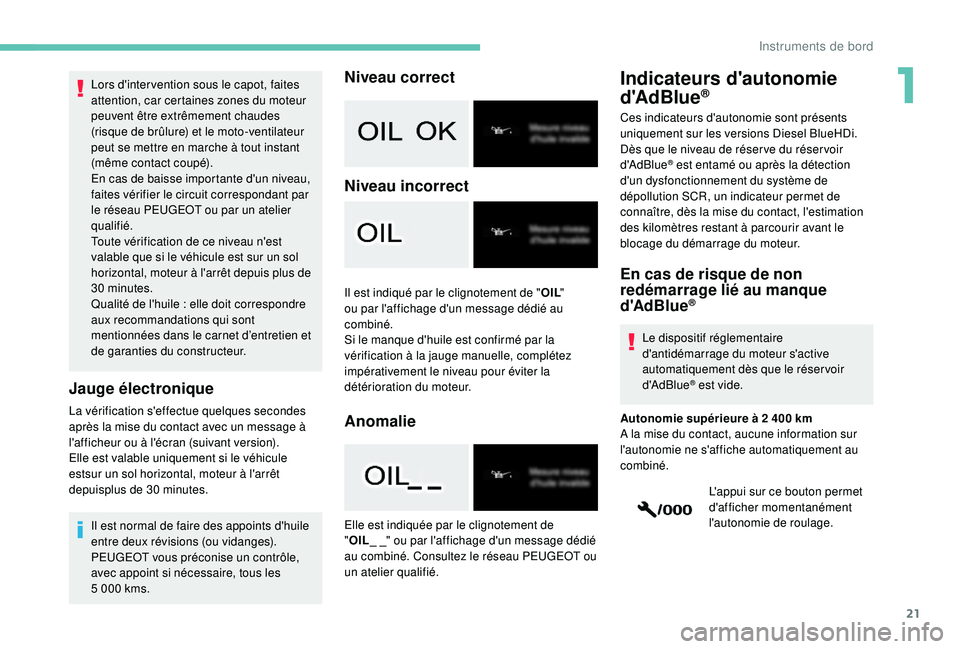

Lors d'inter vention sous le capot, faites
attention, car certaines zones du moteur
peuvent être extrêmement chaudes
(risque de brûlure) et le moto-ventilateur
peut se mettre en marche à tout instant
(même contact coupé).
En cas de baisse importante d'un niveau,
faites vérifier le circuit correspondant par
le réseau PEUGEOT ou par un atelier
qualifié.
Toute vérification de ce niveau n'est
valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de
30

minutes.
Qualité de l'huile
: elle doit correspondre
aux recommandations qui sont
mentionnées dans le carnet d’entretien et
de garanties du constructeur.
Jauge électronique
La vérification s'effectue quelques secondes
a près la mise du contact avec un message à
l'afficheur ou à l'écran (suivant version).
Elle est valable uniquement si le véhicule
estsur un sol horizontal, moteur à l'arrêt
depuisplus de 30


minutes.
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges).
PEUGEOT vous préconise un contrôle,
avec appoint si nécessaire, tous les
5
000 kms.
Niveau correct
Niveau incorrect
Il est indiqué par le clignotement de " OIL"
ou par l'affichage d'un message dédié au
combiné.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, complétez
impérativement le niveau pour éviter la
détérioration du moteur.
Anomalie
Elle est indiquée par le clignotement de
" OIL _
_" ou par l'affichage d'un message dédié
au combiné. Consultez le réseau PEUGEOT ou
un atelier qualifié.
Indicateurs d'autonomie
d'AdBlue®
Ces indicateurs d'autonomie sont présents
uniquement sur les versions Diesel BlueHDi.
Dès que le niveau de réser ve du réser voir
d'AdBlue
® est entamé ou après la détection
d'un dysfonctionnement du système de
dépollution SCR, un indicateur permet de
connaître, dès la mise du contact, l'estimation
des

kilomètres restant à parcourir avant le
blocage du démarrage du moteur.
En cas de risque de non
redémarrage lié au manque
d'AdBlue
®
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réser voir
d'AdBlue
® est vide.
Autonomie supérieure à 2 400 km
A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné.
L'appui sur ce bouton permet
d'afficher momentanément
l'autonomie de roulage.
1
Instruments de bord

22

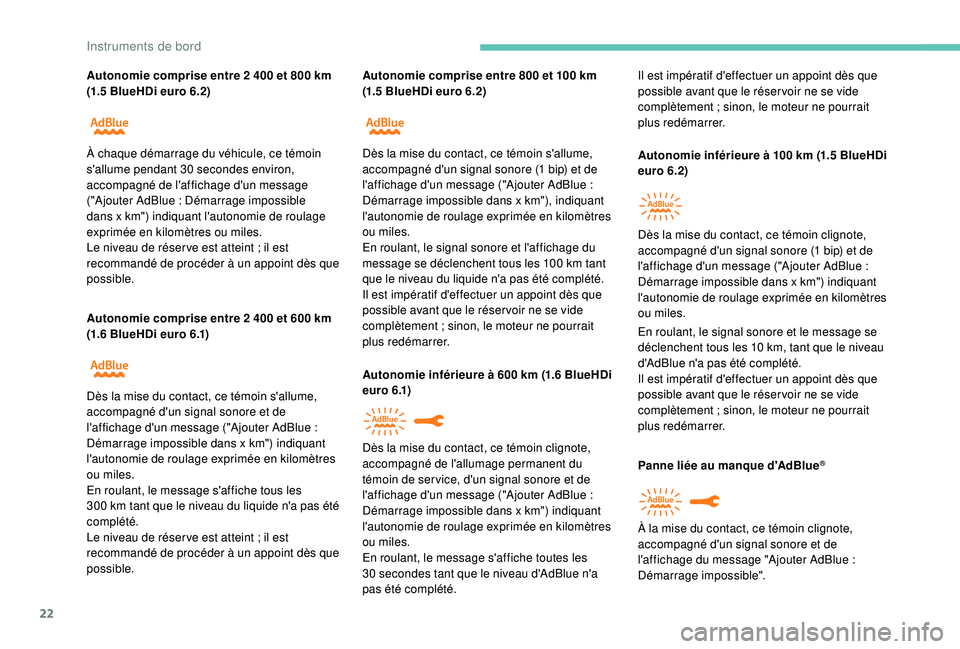

Autonomie comprise entre 2 400 et 800 km
( 1.5 BlueHDi euro 6.2)
Autonomie comprise entre 2
400 et 600 km
(1.6 BlueHDi euro 6.1) Autonomie comprise entre 800 et 100
km
(1.5 BlueHDi euro 6.2)
Autonomie inférieure à 600
km (1.6 BlueHDi
e u r o 6 .1) Autonomie inférieure à 100
km (1.5 BlueHDi
euro 6.2)
En roulant, le signal sonore et le message se
déclenchent tous les 10
km, tant que le niveau
d'AdBlue n'a pas été complété.
Il est impératif d'effectuer un appoint dès que
possible avant que le réser voir ne se vide
complètement
; sinon, le moteur ne pourrait
plus redémarrer.
Panne liée au manque d'AdBlue
®
À chaque démarrage du véhicule, ce témoin
s'allume pendant 30 secondes environ,
accompagné de l'affichage d'un message
("Ajouter AdBlue
: Démarrage impossible
dans x
km") indiquant l'autonomie de roulage
exprimée en


kilomètres ou miles.
Le niveau de réser ve est atteint
; il est
recommandé de procéder à un appoint dès que
possible. Dès la mise du contact, ce témoin s'allume,
accompagné d'un signal sonore (1 bip) et de
l'affichage d'un message ("Ajouter AdBlue
:
Démarrage impossible dans x


km"), indiquant
l'autonomie de roulage exprimée en
kilomètres
ou miles.
En roulant, le signal sonore et l'affichage du
message se déclenchent tous les 100
km tant
que le niveau du liquide n'a pas été complété.
Il est impératif d'effectuer un appoint dès que
possible avant que le réser voir ne se vide
complètement
; sinon, le moteur ne pourrait
plus redémarrer. Dès la mise du contact, ce témoin clignote,
accompagné d'un signal sonore (1 bip) et de
l'affichage d'un message ("Ajouter AdBlue
:
Démarrage impossible dans x


km") indiquant
l'autonomie de roulage exprimée en
kilomètres
ou miles.
Dès la mise du contact, ce témoin s'allume,
accompagné d'un signal sonore et de
l'affichage d'un message ("Ajouter AdBlue
:
Démarrage impossible dans x


km") indiquant
l'autonomie de roulage exprimée en
kilomètres
ou miles.
En roulant, le message s'affiche tous les
300
km tant que le niveau du liquide n'a pas été
complété.
Le niveau de réser ve est atteint
; il est
recommandé de procéder à un appoint dès que
possible. Dès la mise du contact, ce témoin clignote,
accompagné de l'allumage permanent du
témoin de ser vice, d'un signal sonore et de
l'affichage d'un message ("Ajouter AdBlue
:
Démarrage impossible dans x


km") indiquant
l'autonomie de roulage exprimée en
kilomètres
ou miles.
En roulant, le message s'affiche toutes les
30
secondes tant que le niveau d'AdBlue n'a
pas été complété. Il est impératif d'effectuer un appoint dès que
possible avant que le réser voir ne se vide
complètement
; sinon, le moteur ne pourrait
plus redémarrer.
À la mise du contact, ce témoin clignote,
accompagné d'un signal sonore et de
l'affichage du message "Ajouter AdBlue
:
Démarrage impossible".
Instruments de bord

23

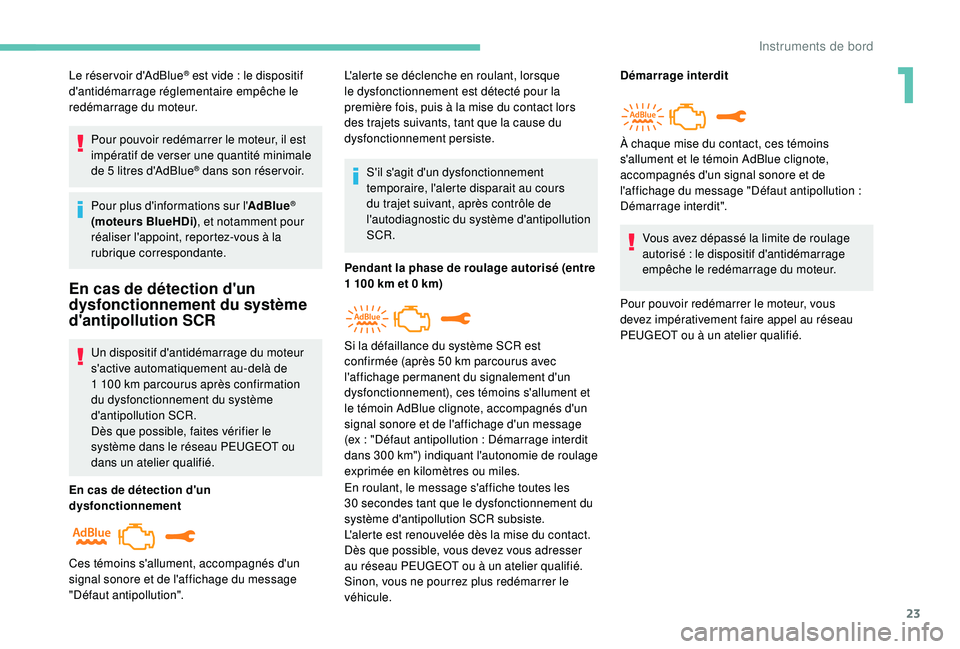

Le réser voir d'AdBlue® est vide : le dispositif
d
'antidémarrage réglementaire empêche le
redémarrage du moteur.
Pour pouvoir redémarrer le moteur, il est
impératif de verser une quantité minimale
de 5

litres d'AdBlue
® dans son réser voir.
Pour plus d'informations sur l' AdBlue
®
(moteurs BlueHDi) , et notamment pour
réaliser l'appoint, reportez-vous à la
rubrique correspondante.
En cas de détection d'un
dysfonctionnement du système
d'antipollution SCR
Un dispositif d'antidémarrage du moteur
s'active automatiquement au-delà de
1
100 km parcourus après confirmation
du dysfonctionnement du système
d'antipollution SCR.
Dès que possible, faites vérifier le
système dans le réseau PEUGEOT ou
dans un atelier qualifié.
En cas de détection d'un
dysfonctionnement L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
Ces témoins s'allument, accompagnés d'un
signal sonore et de l'affichage du message
"Défaut antipollution". Pendant la phase de roulage autorisé (entre
1
100 km et 0 km)
En roulant, le message s'affiche toutes les
30 secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau PEUGEOT ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule. Démarrage interdit
Vous avez dépassé la limite de roulage
autorisé : le dispositif d'antidémarrage
empêche le redémarrage du moteur.
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
PEUGEOT ou à un atelier qualifié.
Si la défaillance du système SCR est
confirmée (après 50 km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), ces témoins s'allument et
le témoin AdBlue clignote, accompagnés d'un
signal sonore et de l'affichage d'un message
(ex
: "Défaut antipollution : Démarrage interdit
dans 300
km") indiquant l'autonomie de roulage
exprimée en


kilomètres ou miles.À chaque mise du contact, ces témoins
s'allument et le témoin AdBlue clignote,
accompagnés d'un signal sonore et de
l'affichage du message "Défaut antipollution
:
Démarrage interdit".
1
Instruments de bord

24

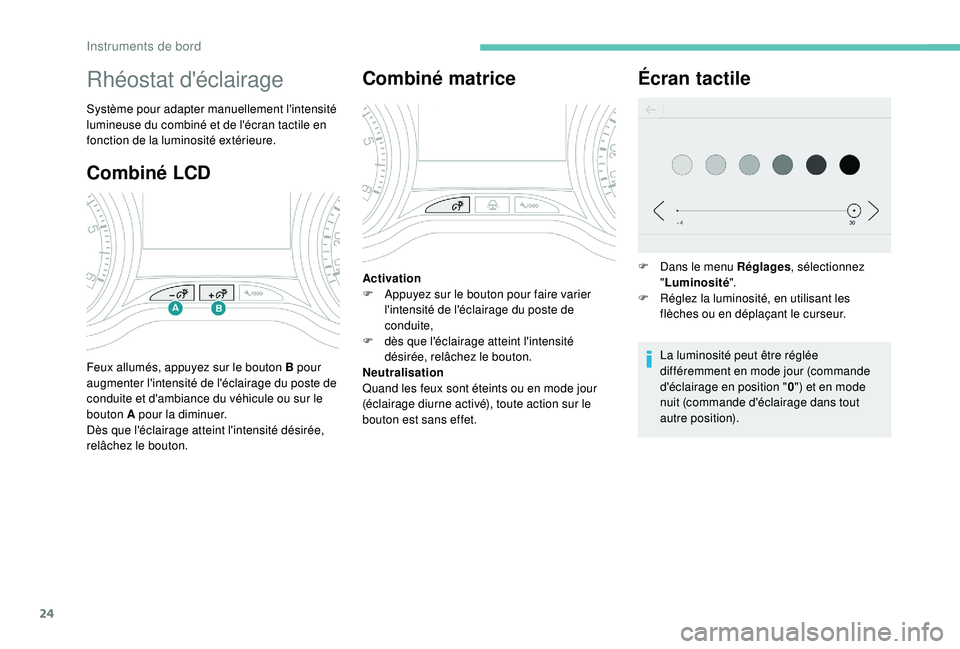

Combiné LCD
Rhéostat d'éclairage
Système pour adapter manuellement l'intensité
lumineuse du combiné et de l'écran tactile en
fonction de la luminosité extérieure.
Feux allumés, appuyez sur le bouton B pour
augmenter l'intensité de l'éclairage du poste de
conduite et d'ambiance du véhicule ou sur le
bouton A pour la diminuer.
Dès que l'éclairage atteint l'intensité désirée,
relâchez le bouton.
Combiné matrice
Activation
F A ppuyez sur le bouton pour faire varier
l'intensité de l'éclairage du poste de
conduite,
F

d
ès que l'éclairage atteint l'intensité
désirée, relâchez le bouton.
Neutralisation
Quand les feux sont éteints ou en mode jour
(éclairage diurne activé), toute action sur le
bouton est sans effet.
Écran tactile
La luminosité peut être réglée
différemment en mode jour (commande
d'éclairage en position " 0") et en mode
nuit (commande d'éclairage dans tout
autre position).
F

D
ans le menu Réglages
, sélectionnez
" Luminosité ".
F

R
églez la luminosité, en utilisant les
flèches ou en déplaçant le curseur.
Instruments de bord

25

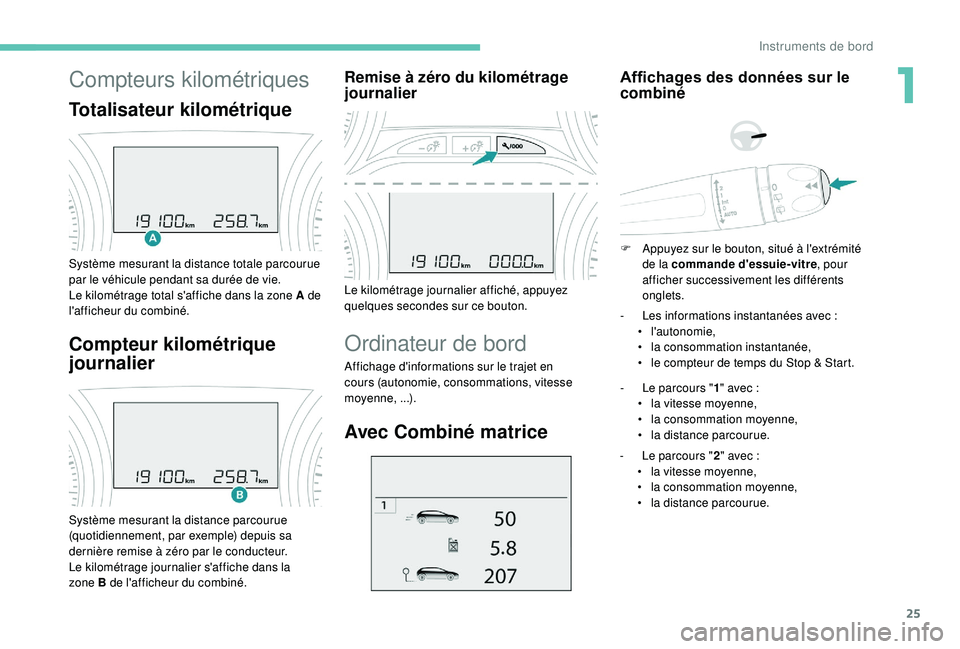

Compteurs kilométriques
Totalisateur kilométrique
Système mesurant la distance totale parcourue
par le véhicule pendant sa durée de vie.
Le kilométrage total s'affiche dans la zone A de
l'afficheur du combiné.
Compteur kilométrique
journalier
Système mesurant la distance parcourue
(quotidiennement, par exemple) depuis sa
dernière remise à zéro par le conducteur.
Le kilométrage journalier s'affiche dans la
zone B de l'afficheur du combiné.
Remise à zéro du kilométrage
journalier
Le kilométrage journalier affiché, appuyez
quelques secondes sur ce bouton.
Ordinateur de bord
Affichage d'informations sur le trajet en
cours (autonomie, consommations, vitesse
moyenne,


...).
Avec Combiné matrice
Affichages des données sur le
combiné
F Appuyez sur le bouton, situé à l'extrémité de la commande d'essuie-vitre , pour
afficher successivement les différents
onglets.
-

L
es informations instantanées avec :
•


l'autonomie,
•
la

consommation instantanée,
•

l
e compteur de temps du Stop & Start.
-

L
e parcours " 1" avec
:
•

l
a vitesse moyenne,
•

l
a consommation moyenne,
•
la

distance parcourue.
-

L
e parcours " 2" avec
:
•

l
a vitesse moyenne,
•

l
a consommation moyenne,
•
la

distance parcourue.
1
Instruments de bord

26

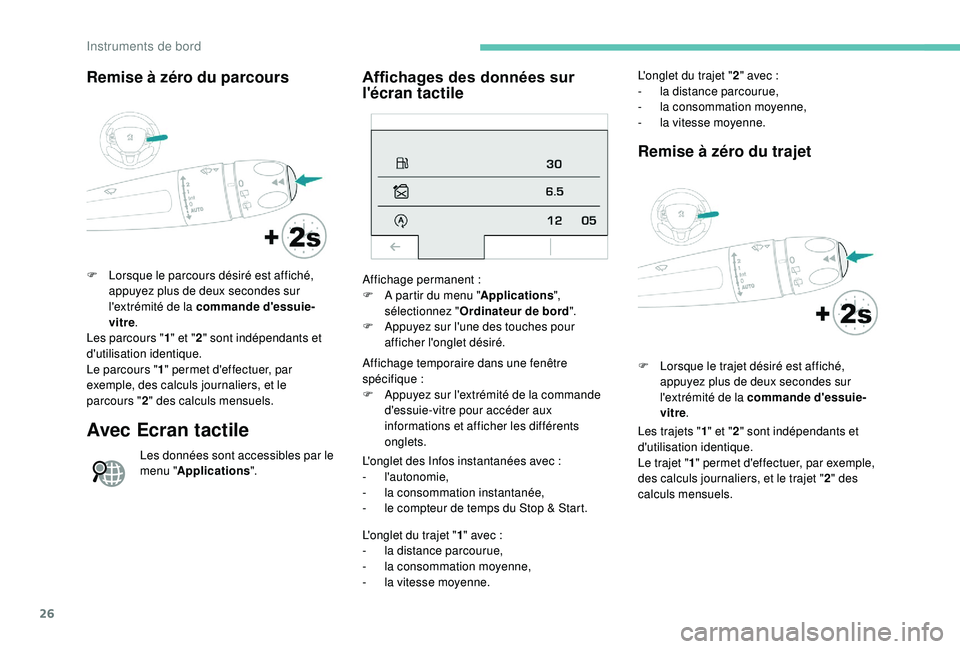

Remise à zéro du parcours
F Lorsque le parcours désiré est affiché, appuyez plus de deux secondes sur
l'extrémité de la commande d'essuie-
vitre .
Les parcours " 1" et " 2" sont indépendants et
d'utilisation identique.
Le parcours " 1" permet d'effectuer, par
exemple, des calculs journaliers, et le
parcours


"2 " des calculs mensuels.
Avec Ecran tactile
Les données sont accessibles par le
menu " Applications ".
Affichages des données sur
l'écran tactile
Affichage permanent :
F A p artir du menu " Applications",
sélectionnez " Ordinateur de bord ".
F

A
ppuyez sur l'une des touches pour
afficher l'onglet désiré.
Affichage temporaire dans une fenêtre
spécifique


:
F

A
ppuyez sur l'extrémité de la commande
d'essuie-vitre pour accéder aux
informations et afficher les différents
onglets.
L'onglet des Infos instantanées avec
:
-


l'autonomie,
-
la

consommation instantanée,
-

l
e compteur de temps du Stop & Start.
L'onglet du trajet " 1" avec
:
-
la

distance parcourue,
-

l
a consommation moyenne,
-

l
a vitesse moyenne. L'onglet du trajet "
2" avec :
-
la
distance parcourue,
-
l
a consommation moyenne,
-
l
a vitesse moyenne.
Remise à zéro du trajet
F Lorsque le trajet désiré est affiché,
appuyez plus de deux secondes sur
l'extrémité de la commande d'essuie-
vitre .
Les trajets " 1" et " 2" sont indépendants et
d'utilisation identique.
Le trajet " 1" permet d'effectuer, par exemple,
des calculs journaliers, et le trajet " 2" des
calculs mensuels.
Instruments de bord

27
Quelques définitions
Autonomie
(km ou miles)Nombre de

kilomètres
pouvant être encore
parcourus avec le
carburant restant dans le
réser voir (en fonction de la
consommation moyenne
des derniers


kilomètres
parcourus).
Cette valeur peut varier à la suite d'un
changement de conduite ou de relief,
occasionnant une variation importante de
la consommation instantanée.
Dès que l'autonomie est inférieure à 30
km,
des tirets s'affichent.
Après un complément de carburant d'au moins
5
litres, l'autonomie est recalculée et s'affiche
si elle dépasse 100
km.
Si des tirets s'affichent durablement en
roulant à la place des chiffres, consultez le
réseau PEUGEOT ou un atelier qualifié.
Consommation instantanée
(l/100 km ou km/l ou mpg)
C ette fonction ne s'affiche qu'à partir de
30


km/h.Calculée depuis les
dernières


secondes écoulées.
Consommation moyenne
(l/100 km ou km/l ou mpg)
C alculée depuis la dernière remise à
zéro des données du trajet.
Distance parcourue
(km ou miles)
Calculée depuis la dernière remise à
zéro des données du trajet.
Vitesse moyenne
(km/h ou mph)
Calculée depuis la dernière remise à
zéro des données du trajet.
Temps total en stop
(minutes / secondes ou
h eures / minutes)
Si votre véhicule est équipé du Stop & Start, un
compteur de temps cumule les durées de mise
en mode STOP au cours du trajet.
Il se remet à zéro à chaque mise du contact.
Écran tactile
Ce système permet l'accès :
- à l 'affichage permanent de l'heure et de
la température extérieure (un témoin bleu
apparaît en cas de risque de verglas),
-

a
ux menus de paramétrage des fonctions
et des équipements du véhicule,
-

a
ux commandes des équipements audio
et du téléphone et à l'affichage des
informations associées,
-

à l
'affichage des fonctions d'aides visuelles
à la manoeuvre (aide graphique au
stationnement, Park Assist,
...),
-

a
ux ser vices Internet et à l'affichage des
informations associées.
et, suivant équipement, il permet l'accès
:
-

a
ux commandes du système de navigation
et à l'affichage des informations associées.
1
Instruments de bord

28
Pour des raisons de sécurité, le
conducteur doit impérativement
réaliser les opérations nécessitant une
attention soutenue véhicule à l'arrêt.
Certaines fonctions ne sont pas
accessibles en roulant.
Fonctionnement général
Recommandations
Cet écran est de type capacitif.
L'utilisation est possible par toutes les
températures.
Ne pas utiliser d'objets pointus sur l'écran
tactile.
Ne pas toucher l'écran tactile avec les mains
mouillées.
Utilisez un chiffon propre et doux pour le
nettoyage de l'écran tactile.
Principes
Appuyez sur le bouton MENU disposé à côté
de l'écran tactile pour accéder au carrousel
des menus, puis appuyez sur les touches
matérialisées sur l'écran tactile.
Certains menus peuvent s'afficher sur deux
pages
: appuyez sur la touche " OPTIONS" pour
accéder à la
seconde page.
Au bout de quelques instants sans action
sur la
seconde page, la première page
s'affiche automatiquement.
Pour désactiver
/ activer une fonction,
sélectionnez " OFF" ou " ON".
Utilisez cette touche pour modifier le
paramétrage d'une fonction.
Utilisez cette touche pour accéder à
des informations complémentaires
sur la fonction.
Utilisez cette touche pour valider.
Utilisez cette touche pour revenir à la
page précédente.
Menus
Appuyez avec trois doigts sur l'écran tactile
pour faire apparaître le carrousel des menus. Radio


Media
Voir rubrique "Audio et télématique".
Navigation connectée
Voir rubrique "Audio et télématique".
Téléphone
Voir rubrique "Audio et télématique".
Réglages
Permet de configurer l'affichage et
le système.
Applications
Permet d'accéder directement à
l'ordinateur de bord.
Réglage du volume / coupure du
son.
Marche / Arrêt du système audio.
Voir rubrique "Audio et télématique". Conduite ou Véhicule *
Permet d'activer, désactiver et
paramétrer certaines fonctions.
*
Selon
équipement.
Les fonctions accessibles par ce menu sont
réparties sous deux onglets : "
Réglages
véhicule " et "Fonctions de conduite ".
Instruments de bord
