PEUGEOT 2008 2020 Betriebsanleitungen (in German)

9
Bordinstrumente

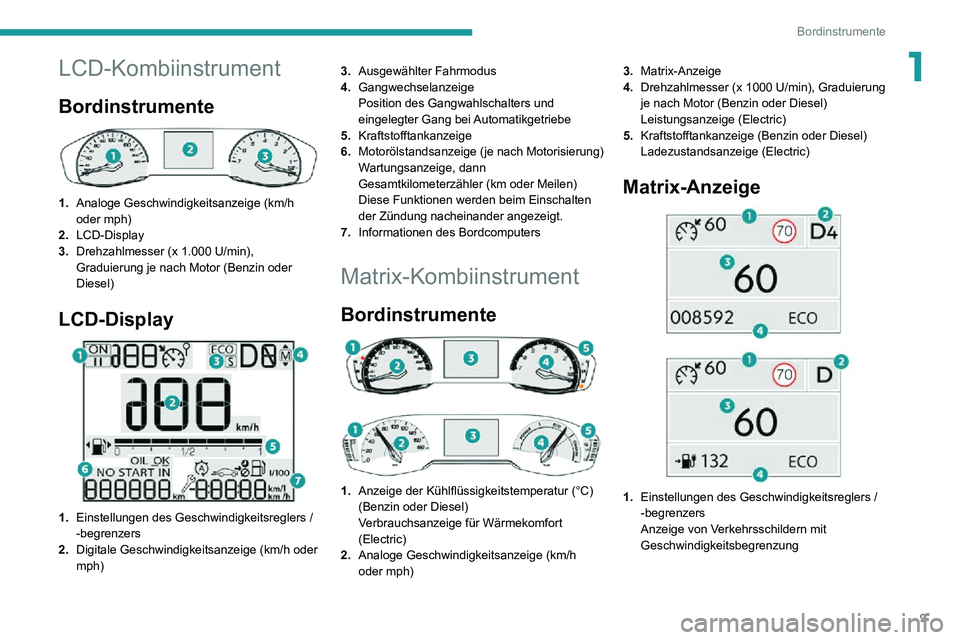

1LCD-Kombiinstrument
Bordinstrumente

1.Analoge Geschwindigkeitsanzeige (km/h
oder mph)
2. LCD-Display
3. Drehzahlmesser (x 1.000 U/min),
Graduierung je nach Motor (Benzin oder
Diesel)
LCD-Display

1.Einstellungen des Geschwindigkeitsreglers /
-begrenzers
2. Digitale Geschwindigkeitsanzeige (km/h oder
mph) 3.
Ausgewählter Fahrmodus
4. Gangwechselanzeige
Position des Gangwahlschalters und
eingelegter Gang bei Automatikgetriebe
5. Kraftstofftankanzeige
6. Motorölstandsanzeige (je nach Motorisierung)
Wartungsanzeige, dann
Gesamtkilometerzähler (km oder Meilen)
Diese Funktionen werden beim Einschalten
der Zündung nacheinander angezeigt.
7. Informationen des Bordcomputers
Matrix-Kombiinstrument
Bordinstrumente



1. Anzeige der Kühlflüssigkeitstemperatur (°C)
(Benzin oder Diesel)
Verbrauchsanzeige für Wärmekomfort
(Electric)
2. Analoge Geschwindigkeitsanzeige (km/h
oder mph) 3.
Matrix-Anzeige
4. Drehzahlmesser (x 1000 U/min), Graduierung
je nach Motor (Benzin oder Diesel)
Leistungsanzeige (Electric)
5. Kraftstofftankanzeige (Benzin oder Diesel)
Ladezustandsanzeige (Electric)
Matrix-Anzeige


1.Einstellungen des Geschwindigkeitsreglers /
-begrenzers
Anzeige von Verkehrsschildern mit
Geschwindigkeitsbegrenzung

10
Bordinstrumente

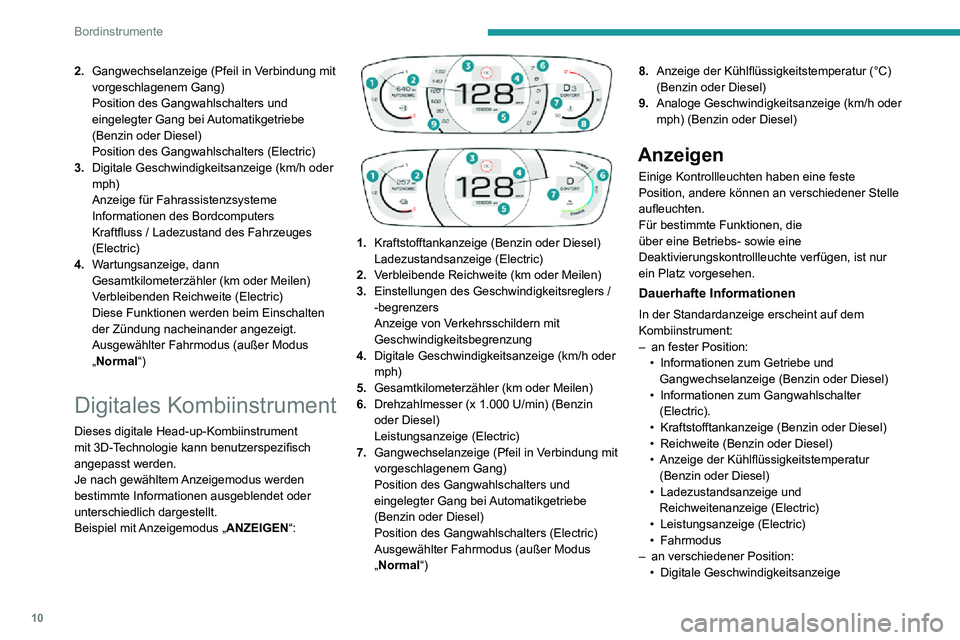

2.Gangwechselanzeige (Pfeil in Verbindung mit
vorgeschlagenem Gang)
Position des Gangwahlschalters und
eingelegter Gang bei Automatikgetriebe
(Benzin oder Diesel)
Position des Gangwahlschalters (Electric)
3.Digitale Geschwindigkeitsanzeige (km/h oder
mph)
Anzeige für Fahrassistenzsysteme
Informationen des Bordcomputers
Kraftfluss / Ladezustand des Fahrzeuges
(Electric)
4. Wartungsanzeige, dann
Gesamtkilometerzähler (km oder Meilen)
Verbleibenden Reichweite (Electric)
Diese Funktionen werden beim Einschalten
der Zündung nacheinander angezeigt.
Ausgewählter Fahrmodus (außer Modus
„Normal“)
Digitales Kombiinstrument
Dieses digitale Head-up-Kombiinstrument
mit 3D-Technologie kann benutzerspezifisch
angepasst werden.
Je nach gewähltem Anzeigemodus werden
bestimmte Informationen ausgeblendet oder
unterschiedlich dargestellt.
Beispiel mit Anzeigemodus „ ANZEIGEN“:



1.Kraftstofftankanzeige (Benzin oder Diesel)
Ladezustandsanzeige (Electric)
2. Verbleibende Reichweite (km oder Meilen)
3. Einstellungen des Geschwindigkeitsreglers /
-begrenzers
Anzeige von Verkehrsschildern mit
Geschwindigkeitsbegrenzung
4. Digitale Geschwindigkeitsanzeige (km/h oder
mph)
5. Gesamtkilometerzähler (km oder Meilen)
6. Drehzahlmesser (x 1.000 U/min) (Benzin
oder Diesel)
Leistungsanzeige (Electric)
7. Gangwechselanzeige (Pfeil in Verbindung mit
vorgeschlagenem Gang)
Position des Gangwahlschalters und
eingelegter Gang bei Automatikgetriebe
(Benzin oder Diesel)
Position des Gangwahlschalters (Electric)Ausgewählter Fahrmodus (außer Modus
„Normal“) 8.
Anzeige der Kühlflüssigkeitstemperatur (°C)
(Benzin oder Diesel)
9. Analoge Geschwindigkeitsanzeige (km/h oder
mph) (Benzin oder Diesel)
Anzeigen
Einige Kontrollleuchten haben eine feste
Position, andere können an verschiedener Stelle
aufleuchten.
Für bestimmte Funktionen, die
über eine Betriebs- sowie eine
Deaktivierungskontrollleuchte verfügen, ist nur
ein Platz vorgesehen.
Dauerhafte Informationen
In der Standardanzeige erscheint auf dem
Kombiinstrument:
– an fester Position:• Informationen zum Getriebe und Gangwechselanzeige (Benzin oder Diesel)• Informationen zum Gangwahlschalter (Electric).• Kraftstofftankanzeige (Benzin oder Diesel)• Reichweite (Benzin oder Diesel)• Anzeige der Kühlflüssigkeitstemperatur (Benzin oder Diesel)• Ladezustandsanzeige und Reichweitenanzeige (Electric)• Leistungsanzeige (Electric)• Fahrmodus– an verschiedener Position:• Digitale Geschwindigkeitsanzeige

11
Bordinstrumente

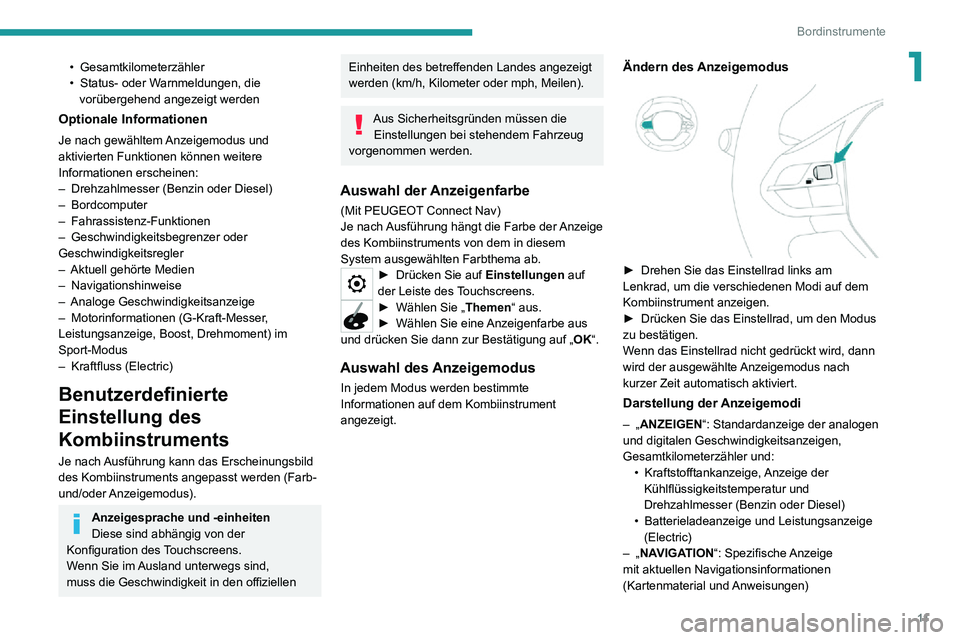

1• Gesamtkilometerzähler• Status- oder Warnmeldungen, die vorübergehend angezeigt werden
Optionale Informationen
Je nach gewähltem Anzeigemodus und
aktivierten Funktionen können weitere
Informationen erscheinen:
– Drehzahlmesser (Benzin oder Diesel)– Bordcomputer– Fahrassistenz-Funktionen– Geschwindigkeitsbegrenzer oder Geschwindigkeitsregler – Aktuell gehörte Medien– Navigationshinweise– Analoge Geschwindigkeitsanzeige– Motorinformationen (G-Kraft-Messer , Leistungsanzeige, Boost, Drehmoment) im
Sport-Modus
– Kraftfluss (Electric)
Benutzerdefinierte
Einstellung des
Kombiinstruments
Je nach Ausführung kann das Erscheinungsbild
des Kombiinstruments angepasst werden (Farb-
und/oder Anzeigemodus).
Anzeigesprache und -einheiten
Diese sind abhängig von der
Konfiguration des Touchscreens.
Wenn Sie im Ausland unterwegs sind,
muss die Geschwindigkeit in den offiziellen
Einheiten des betreffenden Landes angezeigt
werden (km/h, Kilometer oder mph, Meilen).
Aus Sicherheitsgründen müssen die Einstellungen bei stehendem Fahrzeug
vorgenommen werden.
Auswahl der Anzeigenfarbe
(Mit PEUGEOT Connect Nav)
Je nach Ausführung hängt die Farbe der Anzeige
des Kombiinstruments von dem in diesem
System ausgewählten Farbthema ab.
► Drücken Sie auf Einstellungen auf
der Leiste des Touchscreens.
► Wählen Sie „Themen“ aus.► Wählen Sie eine Anzeigenfarbe aus und drücken Sie dann zur Bestätigung auf „ OK“.
Auswahl des Anzeigemodus
In jedem Modus werden bestimmte
Informationen auf dem Kombiinstrument
angezeigt.
Ändern des Anzeigemodus

â–º Drehen Sie das Einstellrad links am Lenkrad, um die verschiedenen Modi auf dem
Kombiinstrument anzeigen.
► Drücken Sie das Einstellrad, um den Modus zu bestätigen.
Wenn das Einstellrad nicht gedrückt wird, dann
wird der ausgewählte Anzeigemodus nach
kurzer Zeit automatisch aktiviert.
Darstellung der Anzeigemodi
– „ANZEIGEN“: Standardanzeige der analogen
und digitalen Geschwindigkeitsanzeigen,
Gesamtkilometerzähler und:
• Kraftstofftankanzeige, Anzeige der Kühlflüssigkeitstemperatur und
Drehzahlmesser (Benzin oder Diesel)
• Batterieladeanzeige und Leistungsanzeige
(Electric)– „NAVIGATION“: Spezifische Anzeige
mit aktuellen Navigationsinformationen
(Kartenmaterial und Anweisungen)

12
Bordinstrumente

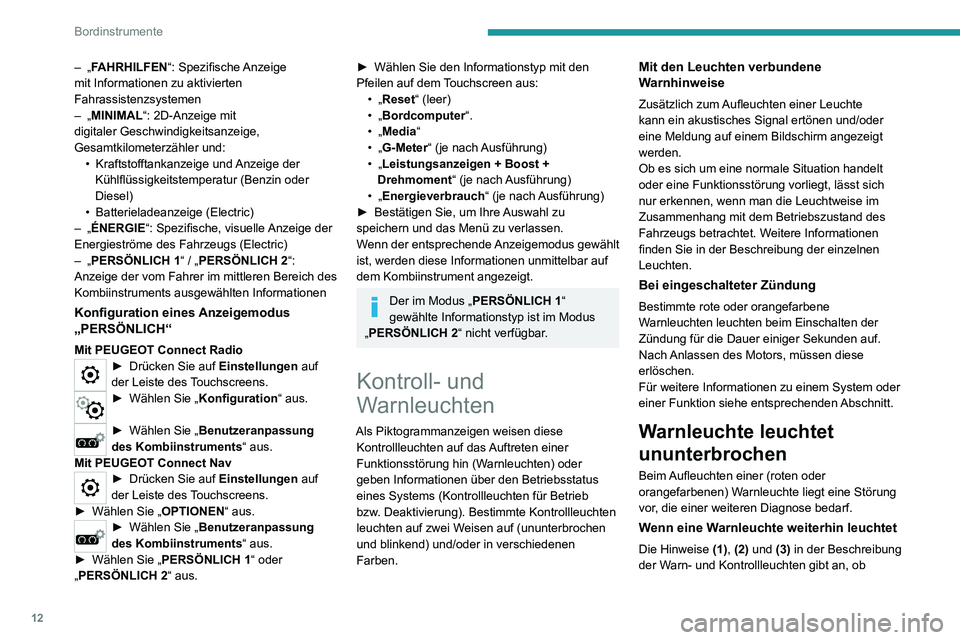

– „FAHRHILFEN“: Spezifische Anzeige
mit Informationen zu aktivierten
Fahrassistenzsystemen
– „MINIMAL“: 2D-Anzeige mit
digitaler Geschwindigkeitsanzeige,
Gesamtkilometerzähler und:
• Kraftstofftankanzeige und Anzeige der Kühlflüssigkeitstemperatur (Benzin oder
Diesel)
• Batterieladeanzeige (Electric)– „ÉNERGIE“: Spezifische, visuelle Anzeige der
Energieströme des Fahrzeugs (Electric)
– „PERSÖNLICH 1“ / „PERSÖNLICH 2“:
Anzeige der vom Fahrer im mittleren Bereich des
Kombiinstruments ausgewählten Informationen
Konfiguration eines Anzeigemodus
„PERSÖNLICH“
Mit PEUGEOT Connect Radio► Drücken Sie auf Einstellungen auf
der Leiste des Touchscreens.
► Wählen Sie „Konfiguration “ aus.
► Wählen Sie „Benutzeranpassung
des Kombiinstruments“ aus.
Mit PEUGEOT Connect Nav
► Drücken Sie auf Einstellungen auf
der Leiste des Touchscreens.
► Wählen Sie „OPTIONEN“ aus.► Wählen Sie „Benutzeranpassung
des Kombiinstruments“ aus.
► Wählen Sie „PERSÖNLICH 1“ oder
„PERSÖNLICH 2“ aus.
► Wählen Sie den Informationstyp mit den Pfeilen auf dem Touchscreen aus:• „Reset “ (leer)• „Bordcomputer“.• „Media“• „G-Meter“ (je nach Ausführung)• „Leistungsanzeigen + Boost +
Drehmoment“ (je nach Ausführung)
• „Energieverbrauch“ (je nach Ausführung)► Bestätigen Sie, um Ihre Auswahl zu speichern und das Menü zu verlassen.
Wenn der entsprechende Anzeigemodus gewählt
ist, werden diese Informationen unmittelbar auf
dem Kombiinstrument angezeigt.
Der im Modus „PERSÖNLICH 1“
gewählte Informationstyp ist im Modus
„PERSÖNLICH 2“ nicht verfügbar.
Kontroll- und
Warnleuchten
Als Piktogrammanzeigen weisen diese Kontrollleuchten auf das Auftreten einer
Funktionsstörung hin (Warnleuchten) oder
geben Informationen über den Betriebsstatus
eines Systems (Kontrollleuchten für Betrieb
bzw. Deaktivierung). Bestimmte Kontrollleuchten
leuchten auf zwei Weisen auf (ununterbrochen
und blinkend) und/oder in verschiedenen
Farben.
Mit den Leuchten verbundene
Warnhinweise
Zusätzlich zum Aufleuchten einer Leuchte
kann ein akustisches Signal ertönen und/oder
eine Meldung auf einem Bildschirm angezeigt
werden.
Ob es sich um eine normale Situation handelt
oder eine Funktionsstörung vorliegt, lässt sich
nur erkennen, wenn man die Leuchtweise im
Zusammenhang mit dem Betriebszustand des
Fahrzeugs betrachtet. Weitere Informationen
finden Sie in der Beschreibung der einzelnen
Leuchten.
Bei eingeschalteter Zündung
Bestimmte rote oder orangefarbene
Warnleuchten leuchten beim Einschalten der
Zündung für die Dauer einiger Sekunden auf.
Nach Anlassen des Motors, müssen diese
erlöschen.
Für weitere Informationen zu einem System oder
einer Funktion siehe entsprechenden Abschnitt.
Warnleuchte leuchtet
ununterbrochen
Beim Aufleuchten einer (roten oder
orangefarbenen) Warnleuchte liegt eine Störung
vor, die einer weiteren Diagnose bedarf.
Wenn eine Warnleuchte weiterhin leuchtet
Die Hinweise (1), (2) und (3) in der Beschreibung
der Warn- und Kontrollleuchten gibt an, ob

13
Bordinstrumente

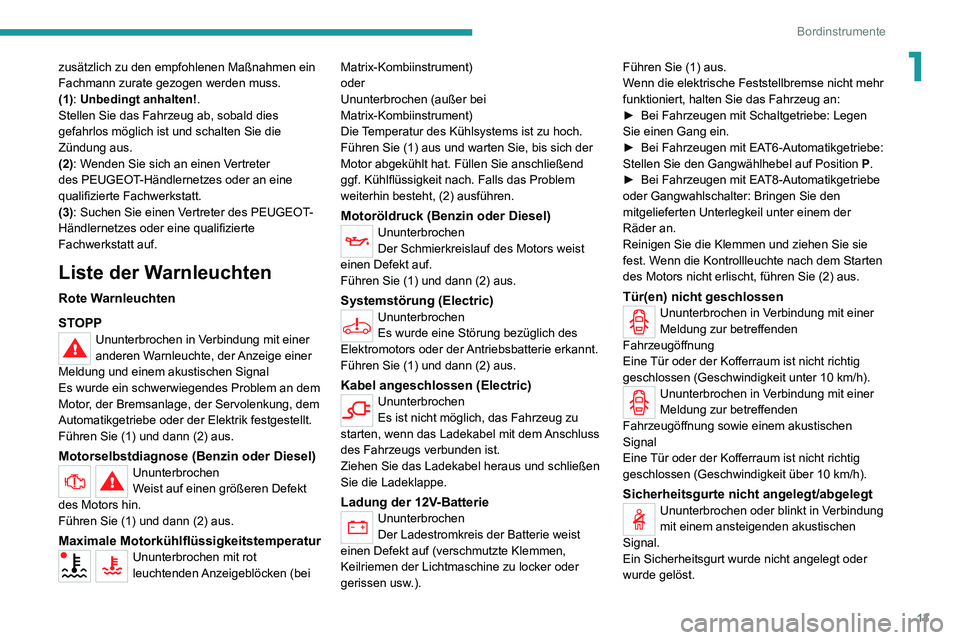

1zusätzlich zu den empfohlenen Maßnahmen ein
Fachmann zurate gezogen werden muss.
(1): Unbedingt anhalten!.
Stellen Sie das Fahrzeug ab, sobald dies
gefahrlos möglich ist und schalten Sie die
Zündung aus.
(2): Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
(3): Suchen Sie einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt auf.
Liste der Warnleuchten
Rote Warnleuchten
STOPP
Ununterbrochen in Verbindung mit einer
anderen Warnleuchte, der Anzeige einer
Meldung und einem akustischen Signal
Es wurde ein schwerwiegendes Problem an dem
Motor, der Bremsanlage, der Servolenkung, dem
Automatikgetriebe oder der Elektrik festgestellt.
Führen Sie (1) und dann (2) aus.
Motorselbstdiagnose (Benzin oder Diesel)Ununterbrochen
Weist auf einen größeren Defekt
des Motors hin.
Führen Sie (1) und dann (2) aus.
Maximale MotorkühlflüssigkeitstemperaturUnunterbrochen mit rot
leuchtenden Anzeigeblöcken (bei Matrix-Kombiinstrument)
oder
Ununterbrochen (außer bei
Matrix-Kombiinstrument)
Die Temperatur des Kühlsystems ist zu hoch.
Führen Sie (1) aus und warten Sie, bis sich der
Motor abgekühlt hat. Füllen Sie anschließend
ggf. Kühlflüssigkeit nach. Falls das Problem
weiterhin besteht, (2) ausführen.
Motoröldruck (Benzin oder Diesel)Ununterbrochen
Der Schmierkreislauf des Motors weist
einen Defekt auf.
Führen Sie (1) und dann (2) aus.
Systemstörung (Electric)Ununterbrochen
Es wurde eine Störung bezüglich des
Elektromotors oder der Antriebsbatterie erkannt.
Führen Sie (1) und dann (2) aus.
Kabel angeschlossen (Electric)Ununterbrochen
Es ist nicht möglich, das Fahrzeug zu
starten, wenn das Ladekabel mit dem Anschluss
des Fahrzeugs verbunden ist.
Ziehen Sie das Ladekabel heraus und schließen
Sie die Ladeklappe.
Ladung der 12V-BatterieUnunterbrochen
Der Ladestromkreis der Batterie weist
einen Defekt auf (verschmutzte Klemmen,
Keilriemen der Lichtmaschine zu locker oder
gerissen usw.). Führen Sie (1) aus.
Wenn die elektrische Feststellbremse nicht mehr
funktioniert, halten Sie das Fahrzeug an:
â–º Bei Fahrzeugen mit Schaltgetriebe: Legen Sie einen Gang ein.â–º Bei Fahrzeugen mit EA
T6-Automatikgetriebe: Stellen Sie den Gangwählhebel auf Position P.► Bei Fahrzeugen mit EAT8-Automatikgetriebe oder Gangwahlschalter: Bringen Sie den
mitgelieferten Unterlegkeil unter einem der
Räder an.
Reinigen Sie die Klemmen und ziehen Sie sie
fest. Wenn die Kontrollleuchte nach dem Starten
des Motors nicht erlischt, führen Sie (2) aus.
Tür(en) nicht geschlossenUnunterbrochen in Verbindung mit einer
Meldung zur betreffenden
Fahrzeugöffnung
Eine Tür oder der Kofferraum ist nicht richtig
geschlossen (Geschwindigkeit unter 10 km/h).
Ununterbrochen in Verbindung mit einer
Meldung zur betreffenden
Fahrzeugöffnung sowie einem akustischen
Signal
Eine Tür oder der Kofferraum ist nicht richtig
geschlossen (Geschwindigkeit über 10 km/h).
Sicherheitsgurte nicht angelegt/abgelegtUnunterbrochen oder blinkt in Verbindung
mit einem ansteigenden akustischen
Signal.
Ein Sicherheitsgurt wurde nicht angelegt oder
wurde gelöst.

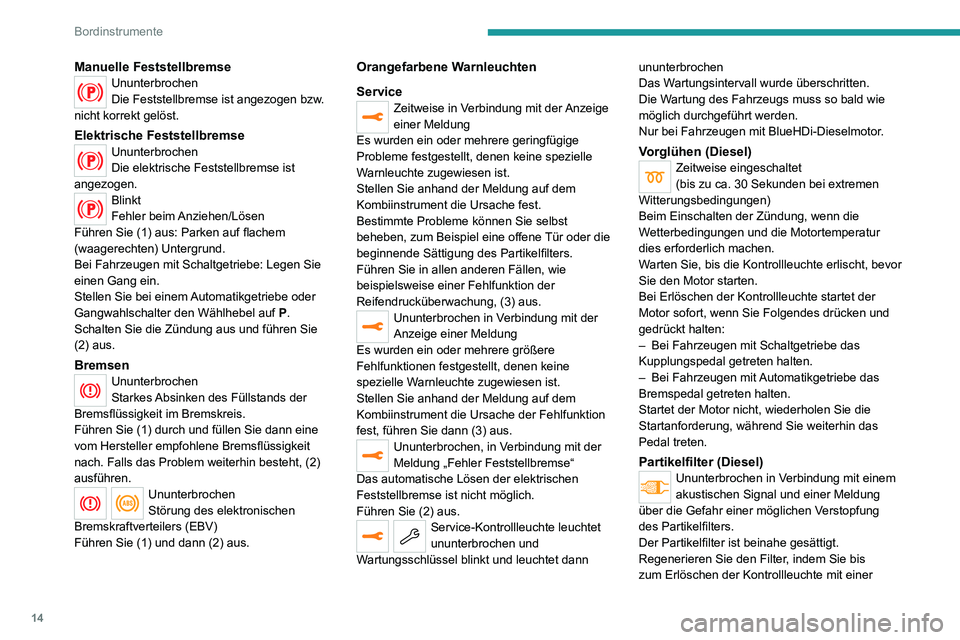

14
Bordinstrumente
Manuelle FeststellbremseUnunterbrochen
Die Feststellbremse ist angezogen bzw.
nicht korrekt gelöst.
Elektrische FeststellbremseUnunterbrochen
Die elektrische Feststellbremse ist
angezogen.
Blinkt
Fehler beim Anziehen/Lösen
Führen Sie (1) aus: Parken auf flachem
(waagerechten) Untergrund.
Bei Fahrzeugen mit Schaltgetriebe: Legen Sie
einen Gang ein.
Stellen Sie bei einem Automatikgetriebe oder
Gangwahlschalter den Wählhebel auf P.
Schalten Sie die Zündung aus und führen Sie
(2) aus.
BremsenUnunterbrochen
Starkes Absinken des Füllstands der
Bremsflüssigkeit im Bremskreis.
Führen Sie (1) durch und füllen Sie dann eine
vom Hersteller empfohlene Bremsflüssigkeit
nach. Falls das Problem weiterhin besteht, (2)
ausführen.
Ununterbrochen
Störung des elektronischen
Bremskraftverteilers (EBV)
Führen Sie (1) und dann (2) aus.
Orangefarbene Warnleuchten
Service
Zeitweise in Verbindung mit der Anzeige
einer Meldung
Es wurden ein oder mehrere geringfügige
Probleme festgestellt, denen keine spezielle
Warnleuchte zugewiesen ist.
Stellen Sie anhand der Meldung auf dem
Kombiinstrument die Ursache fest.
Bestimmte Probleme können Sie selbst
beheben, zum Beispiel eine offene Tür oder die
beginnende Sättigung des Partikelfilters.
Führen Sie in allen anderen Fällen, wie
beispielsweise einer Fehlfunktion der
Reifendrucküberwachung, (3) aus.
Ununterbrochen in Verbindung mit der
Anzeige einer Meldung
Es wurden ein oder mehrere größere
Fehlfunktionen festgestellt, denen keine
spezielle Warnleuchte zugewiesen ist.
Stellen Sie anhand der Meldung auf dem
Kombiinstrument die Ursache der Fehlfunktion
fest, führen Sie dann (3) aus.
Ununterbrochen, in Verbindung mit der
Meldung „Fehler Feststellbremse“
Das automatische Lösen der elektrischen
Feststellbremse ist nicht möglich.
Führen Sie (2) aus.
Service-Kontrollleuchte leuchtet
ununterbrochen und
Wartungsschlüssel blinkt und leuchtet dann ununterbrochen
Das Wartungsintervall wurde überschritten.
Die Wartung des Fahrzeugs muss so bald wie
möglich durchgeführt werden.
Nur bei Fahrzeugen mit BlueHDi-Dieselmotor.
Vorglühen (Diesel)Zeitweise eingeschaltet
(bis zu ca. 30 Sekunden bei extremen
Witterungsbedingungen)
Beim Einschalten der Zündung, wenn die
Wetterbedingungen und die Motortemperatur
dies erforderlich machen.
Warten Sie, bis die Kontrollleuchte erlischt, bevor
Sie den Motor starten.
Bei Erlöschen der Kontrollleuchte startet der
Motor sofort, wenn Sie Folgendes drücken und
gedrückt halten:
– Bei Fahrzeugen mit Schaltgetriebe das Kupplungspedal getreten halten.– Bei Fahrzeugen mit Automatikgetriebe das Bremspedal getreten halten.
Startet der Motor nicht, wiederholen Sie die
Startanforderung, während Sie weiterhin das
Pedal treten.
Partikelfilter (Diesel)Ununterbrochen in Verbindung mit einem
akustischen Signal und einer Meldung
über die Gefahr einer möglichen Verstopfung
des Partikelfilters.
Der Partikelfilter ist beinahe gesättigt.
Regenerieren Sie den Filter, indem Sie bis
zum Erlöschen der Kontrollleuchte mit einer

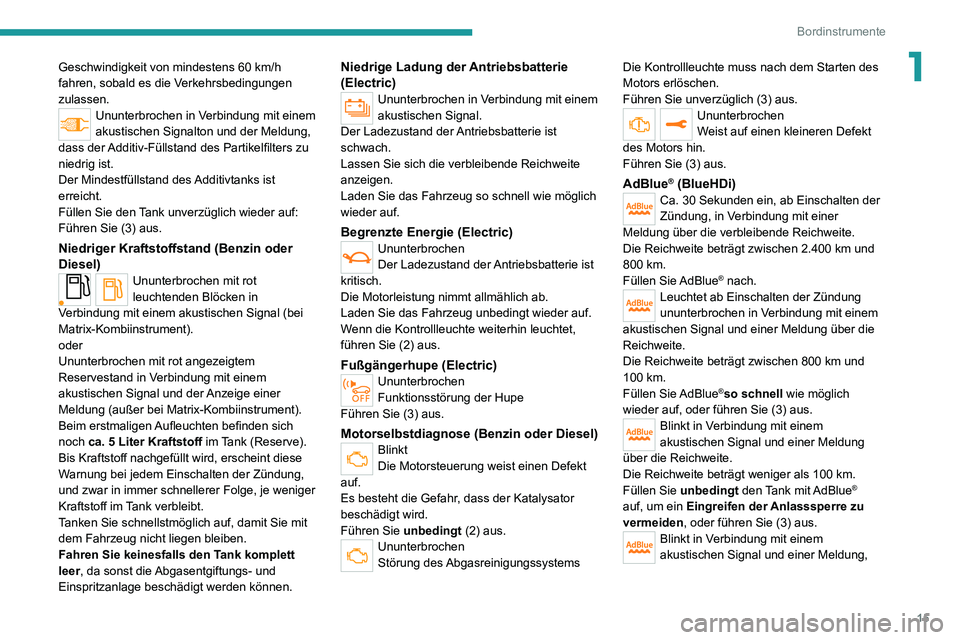

15
Bordinstrumente
1Geschwindigkeit von mindestens 60 km/h fahren, sobald es die Verkehrsbedingungen
zulassen.
Ununterbrochen in Verbindung mit einem
akustischen Signalton und der Meldung,
dass der Additiv-Füllstand des Partikelfilters zu
niedrig ist.
Der Mindestfüllstand des Additivtanks ist
erreicht.
Füllen Sie den Tank unverzüglich wieder auf:
Führen Sie (3) aus.
Niedriger Kraftstoffstand (Benzin oder
Diesel)
Ununterbrochen mit rot
leuchtenden Blöcken in
Verbindung mit einem akustischen Signal (bei
Matrix-Kombiinstrument).
oder
Ununterbrochen mit rot angezeigtem
Reservestand in Verbindung mit einem
akustischen Signal und der Anzeige einer
Meldung (außer bei Matrix-Kombiinstrument).
Beim erstmaligen Aufleuchten befinden sich
noch ca. 5 Liter Kraftstoff im Tank (Reserve).
Bis Kraftstoff nachgefüllt wird, erscheint diese
Warnung bei jedem Einschalten der Zündung,
und zwar in immer schnellerer Folge, je weniger
Kraftstoff im Tank verbleibt.
Tanken Sie schnellstmöglich auf, damit Sie mit
dem Fahrzeug nicht liegen bleiben.
Fahren Sie keinesfalls den Tank komplett
leer, da sonst die Abgasentgiftungs- und
Einspritzanlage beschädigt werden können.
Niedrige Ladung der Antriebsbatterie
(Electric)
Ununterbrochen in Verbindung mit einem
akustischen Signal.
Der Ladezustand der Antriebsbatterie ist
schwach.
Lassen Sie sich die verbleibende Reichweite
anzeigen.
Laden Sie das Fahrzeug so schnell wie möglich
wieder auf.
Begrenzte Energie (Electric)Ununterbrochen
Der Ladezustand der Antriebsbatterie ist
kritisch.
Die Motorleistung nimmt allmählich ab.
Laden Sie das Fahrzeug unbedingt wieder auf.
Wenn die Kontrollleuchte weiterhin leuchtet,
führen Sie (2) aus.
Fußgängerhupe (Electric)Ununterbrochen
Funktionsstörung der Hupe
Führen Sie (3) aus.
Motorselbstdiagnose (Benzin oder Diesel)Blinkt
Die Motorsteuerung weist einen Defekt
auf.
Es besteht die Gefahr, dass der Katalysator
beschädigt wird.
Führen Sie unbedingt (2) aus.
Ununterbrochen
Störung des Abgasreinigungssystems Die Kontrollleuchte muss nach dem Starten des
Motors erlöschen.
Führen Sie unverzüglich (3) aus.
Ununterbrochen
Weist auf einen kleineren Defekt
des Motors hin.
Führen Sie (3) aus.
AdBlue® (BlueHDi)Ca. 30 Sekunden ein, ab Einschalten der
Zündung, in Verbindung mit einer
Meldung über die verbleibende Reichweite.
Die Reichweite beträgt zwischen 2.400 km und
800 km.
Füllen Sie AdBlue
® nach.Leuchtet ab Einschalten der Zündung
ununterbrochen in Verbindung mit einem
akustischen Signal und einer Meldung über die
Reichweite.
Die Reichweite beträgt zwischen 800 km und 100 km.Füllen Sie AdBlue®so schnell wie möglich
wieder auf, oder führen Sie (3) aus.
Blinkt in Verbindung mit einem
akustischen Signal und einer Meldung
über die Reichweite.
Die Reichweite beträgt weniger als 100 km.Füllen Sie unbedingt den Tank mit AdBlue®
auf, um ein Eingreifen der Anlasssperre zu
vermeiden, oder führen Sie (3) aus.
Blinkt in Verbindung mit einem
akustischen Signal und einer Meldung,

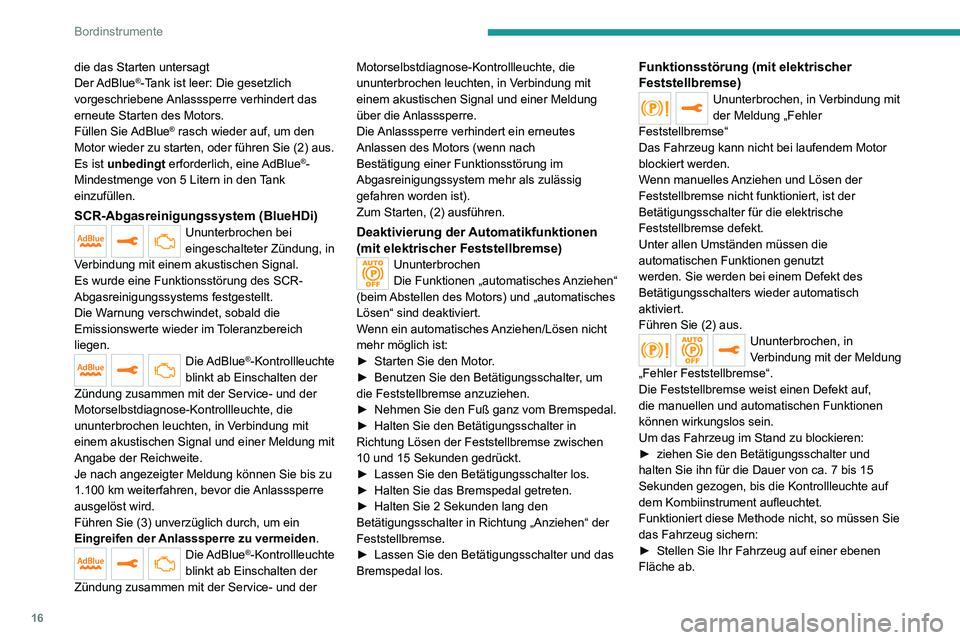

16
Bordinstrumente
die das Starten untersagt
Der AdBlue®-Tank ist leer: Die gesetzlich
vorgeschriebene Anlasssperre verhindert das
erneute Starten des Motors.
Füllen Sie AdBlue
® rasch wieder auf, um den
Motor wieder zu starten, oder führen Sie (2) aus.
Es ist unbedingt erforderlich, eine AdBlue
®-
Mindestmenge von 5 Litern in den Tank
einzufüllen.
SCR-Abgasreinigungssystem (BlueHDi)Ununterbrochen bei
eingeschalteter Zündung, in
Verbindung mit einem akustischen Signal.
Es wurde eine Funktionsstörung des SCR-
Abgasreinigungssystems festgestellt.
Die Warnung verschwindet, sobald die
Emissionswerte wieder im Toleranzbereich
liegen.
Die AdBlue®-Kontrollleuchte
blinkt ab Einschalten der
Zündung zusammen mit der Service- und der
Motorselbstdiagnose-Kontrollleuchte, die
ununterbrochen leuchten, in Verbindung mit
einem akustischen Signal und einer Meldung mit
Angabe der Reichweite.
Je nach angezeigter Meldung können Sie bis zu
1.100 km weiterfahren, bevor die Anlasssperre
ausgelöst wird.
Führen Sie (3) unverzüglich durch, um ein
Eingreifen der Anlasssperre zu vermeiden .
Die AdBlue®-Kontrollleuchte
blinkt ab Einschalten der
Zündung zusammen mit der Service- und der Motorselbstdiagnose-Kontrollleuchte, die
ununterbrochen leuchten, in Verbindung mit
einem akustischen Signal und einer Meldung
über die Anlasssperre.
Die Anlasssperre verhindert ein erneutes
Anlassen des Motors (wenn nach
Bestätigung einer Funktionsstörung im
Abgasreinigungssystem mehr als zulässig
gefahren worden ist).
Zum Starten, (2) ausführen.
Deaktivierung der Automatikfunktionen
(mit elektrischer Feststellbremse)
Ununterbrochen
Die Funktionen „automatisches Anziehen“
(beim Abstellen des Motors) und „automatisches
Lösen“ sind deaktiviert.
Wenn ein automatisches Anziehen/Lösen nicht
mehr möglich ist:
► Starten Sie den Motor .► Benutzen Sie den Betätigungsschalter , um die Feststellbremse anzuziehen.► Nehmen Sie den Fuß ganz vom Bremspedal.► Halten Sie den Betätigungsschalter in
Richtung Lösen der Feststellbremse zwischen
10 und 15 Sekunden gedrückt.
► Lassen Sie den Betätigungsschalter los.► Halten Sie das Bremspedal getreten.► Halten Sie 2 Sekunden lang den Betätigungsschalter in Richtung „Anziehen“ der
Feststellbremse.
► Lassen Sie den Betätigungsschalter und das Bremspedal los.
Funktionsstörung (mit elektrischer
Feststellbremse)
Ununterbrochen, in Verbindung mit
der Meldung „Fehler
Feststellbremse“
Das Fahrzeug kann nicht bei laufendem Motor
blockiert werden.
Wenn manuelles Anziehen und Lösen der
Feststellbremse nicht funktioniert, ist der
Betätigungsschalter für die elektrische
Feststellbremse defekt.
Unter allen Umständen müssen die
automatischen Funktionen genutzt
werden. Sie werden bei einem Defekt des
Betätigungsschalters wieder automatisch
aktiviert.
Führen Sie (2) aus.
Ununterbrochen, in
Verbindung mit der Meldung
„Fehler Feststellbremse“.
Die Feststellbremse weist einen Defekt auf,
die manuellen und automatischen Funktionen
können wirkungslos sein.
Um das Fahrzeug im Stand zu blockieren:
► ziehen Sie den Betätigungsschalter und halten Sie ihn für die Dauer von ca. 7 bis 15
Sekunden gezogen, bis die Kontrollleuchte auf
dem Kombiinstrument aufleuchtet.
Funktioniert diese Methode nicht, so müssen Sie
das Fahrzeug sichern:
► Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab.

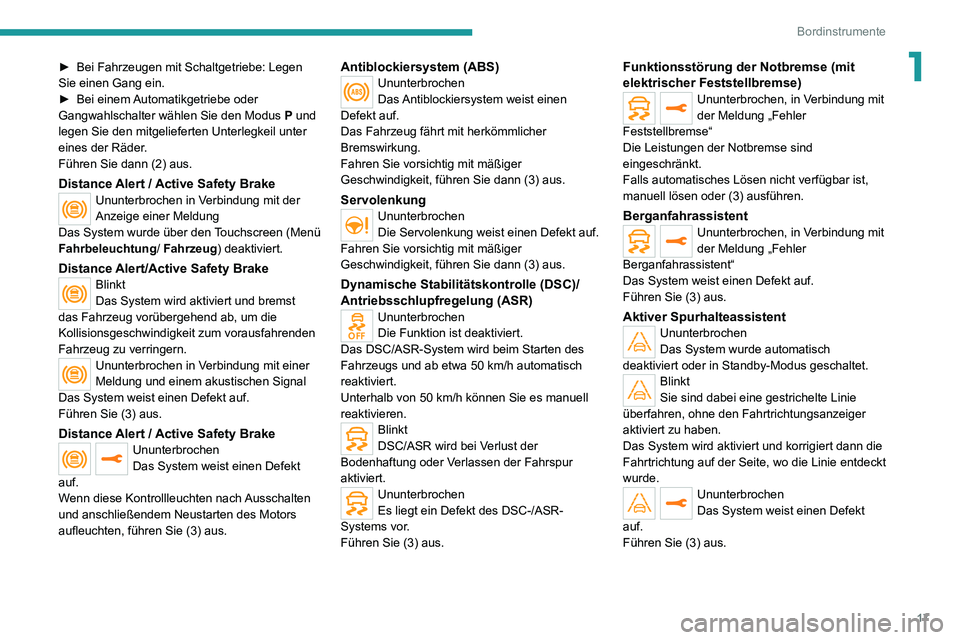

17
Bordinstrumente
1► Bei Fahrzeugen mit Schaltgetriebe: Legen Sie einen Gang ein.► Bei einem Automatikgetriebe oder Gangwahlschalter wählen Sie den Modus P und
legen Sie den mitgelieferten Unterlegkeil unter
eines der Räder.
Führen Sie dann (2) aus.
Distance Alert / Active Safety BrakeUnunterbrochen in Verbindung mit der
Anzeige einer Meldung
Das System wurde über den Touchscreen (Menü
Fahrbeleuchtung / Fahrzeug) deaktiviert.
Distance Alert/Active Safety BrakeBlinkt
Das System wird aktiviert und bremst
das Fahrzeug vorübergehend ab, um die
Kollisionsgeschwindigkeit zum vorausfahrenden
Fahrzeug zu verringern.
Ununterbrochen in Verbindung mit einer
Meldung und einem akustischen Signal
Das System weist einen Defekt auf.
Führen Sie (3) aus.
Distance Alert / Active Safety BrakeUnunterbrochen
Das System weist einen Defekt
auf.
Wenn diese Kontrollleuchten nach Ausschalten
und anschließendem Neustarten des Motors
aufleuchten, führen Sie (3) aus.
Antiblockiersystem (ABS)Ununterbrochen
Das Antiblockiersystem weist einen
Defekt auf.
Das Fahrzeug fährt mit herkömmlicher
Bremswirkung.
Fahren Sie vorsichtig mit mäßiger
Geschwindigkeit, führen Sie dann (3) aus.
ServolenkungUnunterbrochen
Die Servolenkung weist einen Defekt auf.
Fahren Sie vorsichtig mit mäßiger
Geschwindigkeit, führen Sie dann (3) aus.
Dynamische Stabilitätskontrolle (DSC)/
Antriebsschlupfregelung (ASR)
Ununterbrochen
Die Funktion ist deaktiviert.
Das DSC/ASR-System wird beim Starten des
Fahrzeugs und ab etwa 50 km/h automatisch reaktiviert.Unterhalb von 50 km/h können Sie es manuell reaktivieren.
Blinkt
DSC/ASR wird bei Verlust der
Bodenhaftung oder Verlassen der Fahrspur
aktiviert.
Ununterbrochen
Es liegt ein Defekt des DSC-/ASR-
Systems vor.
Führen Sie (3) aus.
Funktionsstörung der Notbremse (mit
elektrischer Feststellbremse)
Ununterbrochen, in Verbindung mit
der Meldung „Fehler
Feststellbremse“
Die Leistungen der Notbremse sind
eingeschränkt.
Falls automatisches Lösen nicht verfügbar ist,
manuell lösen oder (3) ausführen.
BerganfahrassistentUnunterbrochen, in Verbindung mit
der Meldung „Fehler
Berganfahrassistent“
Das System weist einen Defekt auf.
Führen Sie (3) aus.
Aktiver Spurhalteassistent Ununterbrochen
Das System wurde automatisch
deaktiviert oder in Standby-Modus geschaltet.
Blinkt
Sie sind dabei eine gestrichelte Linie
überfahren, ohne den Fahrtrichtungsanzeiger
aktiviert zu haben.
Das System wird aktiviert und korrigiert dann die
Fahrtrichtung auf der Seite, wo die Linie entdeckt
wurde.
Ununterbrochen
Das System weist einen Defekt
auf.
Führen Sie (3) aus.

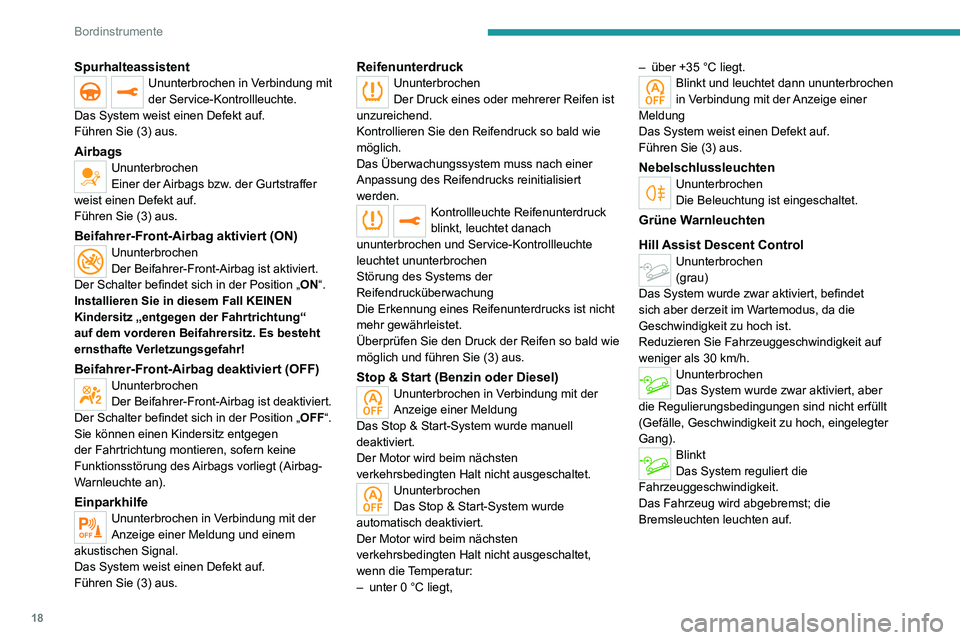

18
Bordinstrumente
SpurhalteassistentUnunterbrochen in Verbindung mit
der Service-Kontrollleuchte.
Das System weist einen Defekt auf.
Führen Sie (3) aus.
AirbagsUnunterbrochen
Einer der Airbags bzw. der Gurtstraffer
weist einen Defekt auf.
Führen Sie (3) aus.
Beifahrer-Front-Airbag aktiviert (ON)Ununterbrochen
Der Beifahrer-Front-Airbag ist aktiviert.
Der Schalter befindet sich in der Position „ ON“.
Installieren Sie in diesem Fall KEINEN
Kindersitz „entgegen der Fahrtrichtung“
auf dem vorderen Beifahrersitz. Es besteht
ernsthafte Verletzungsgefahr!
Beifahrer-Front-Airbag deaktiviert (OFF)Ununterbrochen
Der Beifahrer-Front-Airbag ist deaktiviert.
Der Schalter befindet sich in der Position „ OFF“.
Sie können einen Kindersitz entgegen
der Fahrtrichtung montieren, sofern keine
Funktionsstörung des Airbags vorliegt (Airbag-
Warnleuchte an).
EinparkhilfeUnunterbrochen in Verbindung mit der
Anzeige einer Meldung und einem
akustischen Signal.
Das System weist einen Defekt auf.
Führen Sie (3) aus.
ReifenunterdruckUnunterbrochen
Der Druck eines oder mehrerer Reifen ist
unzureichend.
Kontrollieren Sie den Reifendruck so bald wie
möglich.
Das Ãœberwachungssystem muss nach einer
Anpassung des Reifendrucks reinitialisiert
werden.
Kontrollleuchte Reifenunterdruck
blinkt, leuchtet danach
ununterbrochen und Service-Kontrollleuchte
leuchtet ununterbrochen
Störung des Systems der
Reifendrucküberwachung
Die Erkennung eines Reifenunterdrucks ist nicht
mehr gewährleistet.
Überprüfen Sie den Druck der Reifen so bald wie
möglich und führen Sie (3) aus.
Stop & Start (Benzin oder Diesel)Ununterbrochen in Verbindung mit der
Anzeige einer Meldung
Das Stop & Start-System wurde manuell
deaktiviert.
Der Motor wird beim nächsten
verkehrsbedingten Halt nicht ausgeschaltet.
Ununterbrochen
Das Stop & Start-System wurde
automatisch deaktiviert.
Der Motor wird beim nächsten
verkehrsbedingten Halt nicht ausgeschaltet,
wenn die Temperatur:
– unter 0 °C liegt,
– über +35 °C liegt.Blinkt und leuchtet dann ununterbrochen
in Verbindung mit der Anzeige einer
Meldung
Das System weist einen Defekt auf.
Führen Sie (3) aus.
NebelschlussleuchtenUnunterbrochen
Die Beleuchtung ist eingeschaltet.
Grüne Warnleuchten
Hill Assist Descent Control
Ununterbrochen
(grau)
Das System wurde zwar aktiviert, befindet
sich aber derzeit im Wartemodus, da die
Geschwindigkeit zu hoch ist.
Reduzieren Sie Fahrzeuggeschwindigkeit auf
weniger als 30 km/h.Ununterbrochen
Das System wurde zwar aktiviert, aber
die Regulierungsbedingungen sind nicht erfüllt
(Gefälle, Geschwindigkeit zu hoch, eingelegter
Gang).
Blinkt
Das System reguliert die
Fahrzeuggeschwindigkeit.
Das Fahrzeug wird abgebremst; die
Bremsleuchten leuchten auf.
