PEUGEOT 2008 2021 Manual del propietario (in Spanish)

189
En caso de avería

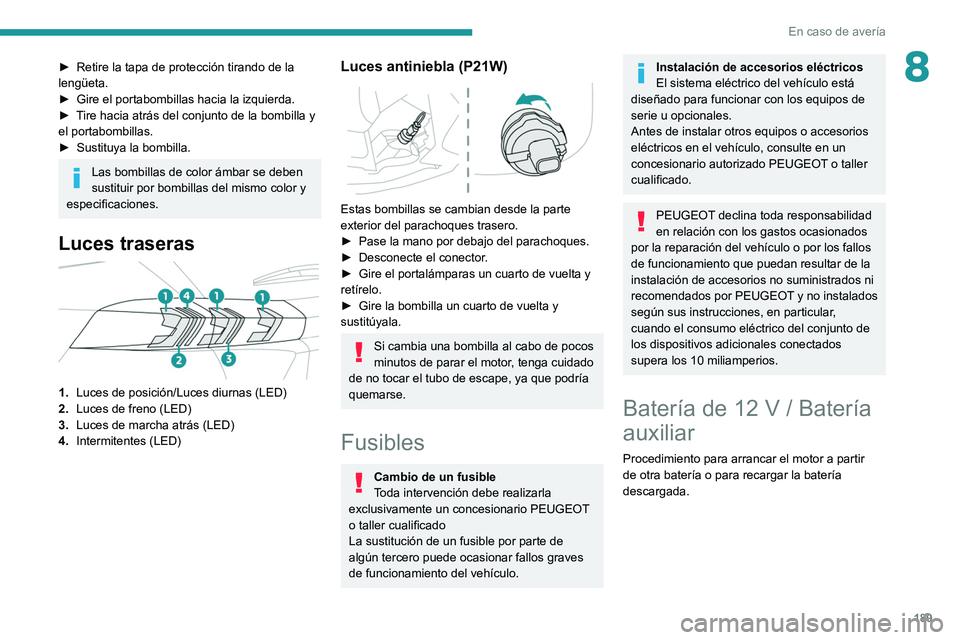

8► Retire la tapa de protección tirando de la
lengüeta.
►

Gire el portabombillas hacia la izquierda.
►


T
ire hacia atrás del conjunto de la bombilla y
el portabombillas.
►

Sustituya la bombilla.
Las bombillas de color ámbar se deben
sustituir por bombillas del mismo color y
especificaciones.
Luces traseras

1. Luces de posición/Luces diurnas (LED)
2. Luces de freno (LED)
3. Luces de marcha atrás
(LED)
4. Intermitentes (LED)
Luces antiniebla (P21W)

Estas bombillas se cambian desde la parte
exterior del parachoques trasero.
►

Pase la mano por debajo del parachoques.
►


Desconecte el conector
.
►

Gire el portalámparas un cuarto de vuelta y
retírelo.
►


Gire la bombilla un cuarto de vuelta y
sustitúyala.
Si cambia una bombilla al cabo de pocos
minutos de parar el motor, tenga cuidado
de no tocar el tubo de escape, ya que podría
quemarse.
Fusibles
Cambio de un fusible
Toda intervención debe realizarla
exclusivamente un concesionario PEUGEOT
o taller cualificado
La sustitución de un fusible por parte de
algún tercero puede ocasionar fallos graves
de funcionamiento del vehículo.
Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con los equipos de
serie u opcionales.
Antes de instalar otros equipos o accesorios
eléctricos en el vehículo, consulte en un
concesionario autorizado PEUGEOT o taller
cualificado.
PEUGEOT declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por los fallos
de funcionamiento que puedan resultar de la
instalación de accesorios no suministrados ni
recomendados por PEUGEOT y no instalados
según sus instrucciones, en particular,
cuando el consumo eléctrico del conjunto de
los dispositivos adicionales conectados
supera los 10 miliamperios.
Batería de 12 V / Batería
auxiliar
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.

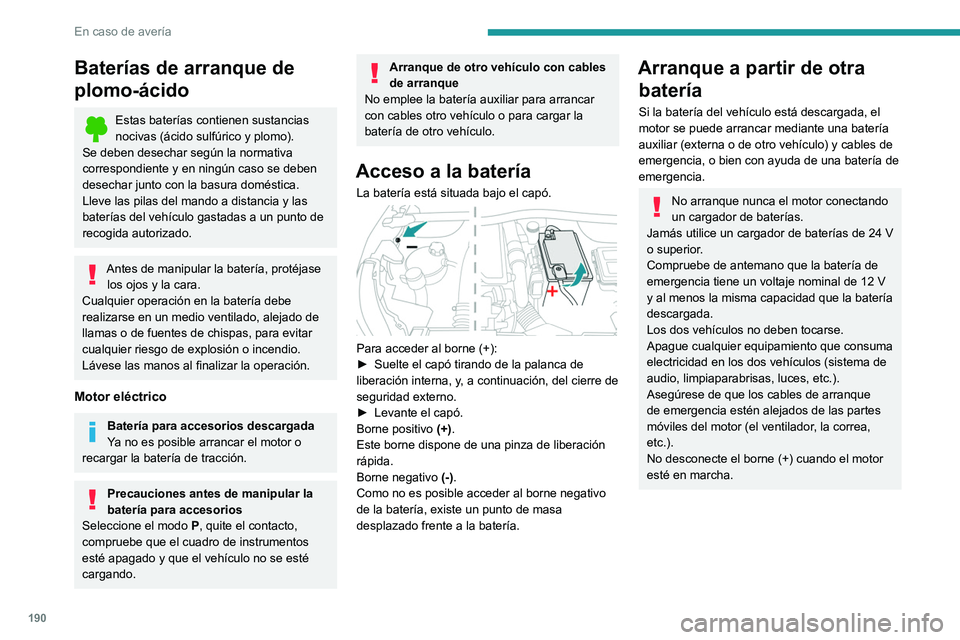

190
En caso de avería
Baterías de arranque de
plomo-ácido
Estas baterías contienen sustancias
nocivas (ácido sulfúrico y plomo).
Se deben desechar según la normativa
correspondiente y en ningún caso se deben
desechar junto con la basura doméstica.
Lleve las pilas del mando a distancia y las
baterías del vehículo gastadas a un punto de
recogida autorizado.
Antes de manipular la batería, protéjase los ojos y la cara.
Cualquier operación en la batería debe
realizarse en un medio ventilado, alejado de
llamas o de fuentes de chispas, para evitar
cualquier riesgo de explosión o incendio.
Lávese las manos al finalizar la operación.
Motor eléctrico
Batería para accesorios descargada
Ya no es posible arrancar el motor o
recargar la batería de tracción.
Precauciones antes de manipular la
batería para accesorios
Seleccione el modo P, quite el contacto,
compruebe que el cuadro de instrumentos
esté apagado y que el vehículo no se esté
cargando.
Arranque de otro vehículo con cables
de arranque
No emplee la batería auxiliar para arrancar
con cables otro vehículo o para cargar la
batería de otro vehículo.
Acceso a la batería
La batería está situada bajo el capó.

Para acceder al borne (+):
► Suelte el capó tirando de la palanca de
liberación interna, y
, a continuación, del cierre de
seguridad externo.
►

Levante el capó.
Borne positivo (+)

.
Este borne dispone de una pinza de liberación
rápida.
Borne negativo (-).
Como no es posible acceder al borne negativo
de la batería, existe un punto de masa
desplazado frente a la batería.
Arranque a partir de otra batería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y cables de
emergencia, o bien con ayuda de una batería de
emergencia.
No arranque nunca el motor conectando
un cargador de baterías.
Jamás utilice un cargador de baterías de 24
V
o superior.
Compruebe de antemano que la batería de
emergencia tiene un voltaje nominal de 12
V
y al menos la misma capacidad que la batería
descargada.
Los dos vehículos no deben tocarse.
Apague cualquier equipamiento que consuma
electricidad en los dos vehículos (sistema de
audio, limpiaparabrisas, luces, etc.).
Asegúrese de que los cables de arranque
de emergencia estén alejados de las partes
móviles del motor (el ventilador, la correa,
etc.).
No desconecte el borne (+) cuando el motor
esté en marcha.

191
En caso de avería
8

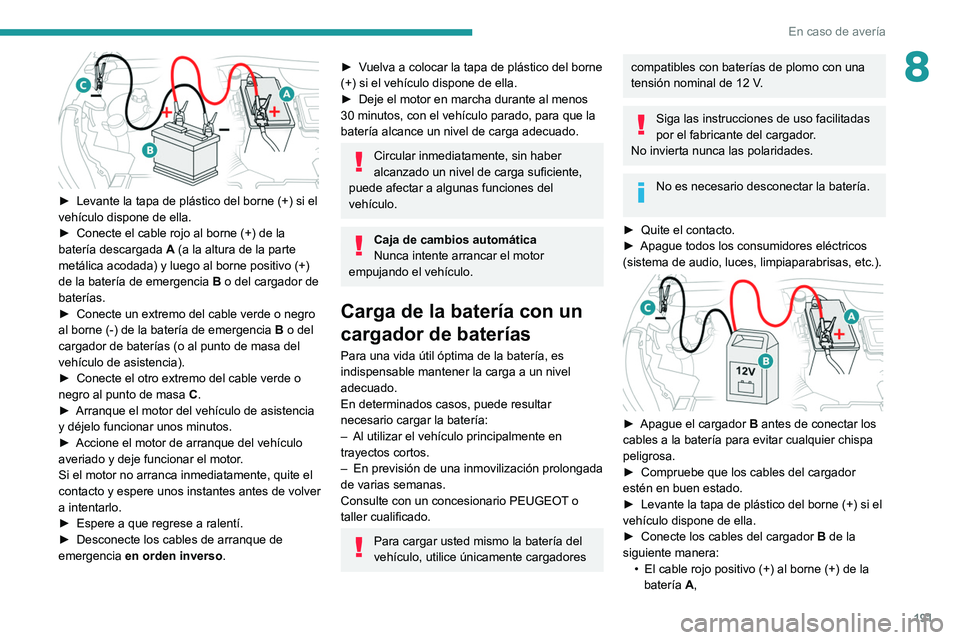

► Levante la tapa de plástico del borne (+) si el
vehículo dispone de ella.
►

Conecte el cable rojo al borne (+) de la
batería descargada


A
(a la altura de la parte
metálica acodada) y luego al borne positivo (+)
de la batería de emergencia B o del cargador de
baterías.
►

Conecte un extremo del cable verde o negro
al borne (-) de la batería de emergencia B

o del
cargador de baterías (o al punto de masa del
vehículo de asistencia).
►

Conecte el otro extremo del cable verde o
negro al punto de masa C

.
►

Arranque el motor del vehículo de asistencia
y déjelo funcionar unos minutos.
►


Accione el motor de arranque del vehículo
averiado y deje funcionar el motor

.
Si el motor no arranca inmediatamente, quite el
contacto y espere unos instantes antes de volver
a intentarlo.
►

Espere a que regrese a ralentí.
►


Desconecte los cables de arranque de
emergencia en orden inverso

.
► Vuelva a colocar la tapa de plástico del borne
(+) si el vehículo dispone de ella.
►
Deje el motor en marcha durante al menos
30

minutos, con el vehículo parado, para que la
batería alcance un nivel de carga adecuado.
Circular inmediatamente, sin haber
alcanzado un nivel de carga suficiente,
puede afectar a algunas funciones del
vehículo.
Caja de cambios automática
Nunca intente arrancar el motor
empujando el vehículo.
Carga de la batería con un
cargador de baterías
Para una vida útil óptima de la batería, es
indispensable mantener la carga a un nivel
adecuado.
En determinados casos, puede resultar
necesario cargar la batería:
–

Al utilizar el vehículo principalmente en
trayectos cortos.
–


En previsión de una inmovilización prolongada
de varias semanas.
Consulte con un concesionario PEUGEOT

o
taller cualificado.
Para cargar usted mismo la batería del
vehículo, utilice únicamente cargadores
compatibles con baterías de plomo con una
tensión nominal de 12 V.
Siga las instrucciones de uso facilitadas
por el fabricante del cargador.
No invierta nunca las polaridades.
No es necesario desconectar la batería.
►

Quite el contacto.
►


Apague todos los consumidores eléctricos
(sistema de audio, luces, limpiaparabrisas, etc.).


► Apague el cargador B antes de conectar los
cables a la batería para evitar cualquier chispa
peligrosa.
►

Compruebe que los cables del cargador
estén en buen estado.
►


Levante la tapa de plástico del borne (+) si el
vehículo dispone de ella.
►


Conecte los cables del cargador B

de la
siguiente manera: •

El cable rojo positivo (+) al borne (+) de la
batería

A,

192
En caso de avería

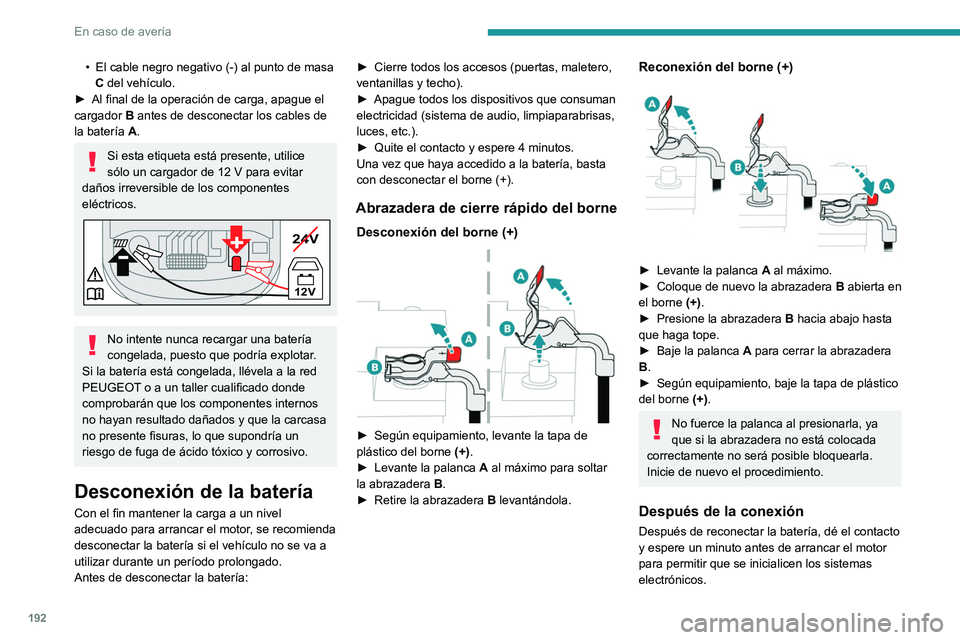

• El cable negro negativo (-) al punto de masa
C del vehículo.
►

Al final de la operación de carga, apague el
cargador B

antes de desconectar los cables de
la batería A.
Si esta etiqueta está presente, utilice
sólo un cargador de 12 V para evitar
daños irreversible de los componentes
eléctricos.
24V
12V
-+
No intente nunca recargar una batería
congelada, puesto que podría explotar.
Si la batería está congelada, llévela a la red
PEUGEOT o a un taller cualificado donde
comprobarán que los componentes internos
no hayan resultado dañados y que la carcasa
no presente fisuras, lo que supondría un
riesgo de fuga de ácido tóxico y corrosivo.
Desconexión de la batería
Con el fin mantener la carga a un nivel
adecuado para arrancar el motor, se recomienda
desconectar la batería si el vehículo no se va a
utilizar durante un período prolongado.
Antes de desconectar la batería: ►

Cierre todos los accesos (puertas, maletero,
ventanillas y techo).
►

Apague todos los dispositivos que consuman
electricidad (sistema de audio, limpiaparabrisas,
luces, etc.).
►

Quite el contacto y espere 4 minutos.
Una vez que haya accedido a la batería, basta
con desconectar el borne (+).
Abrazadera de cierre rápido del borne
Desconexión del borne (+)

► Según equipamiento, levante la tapa de
plástico del borne (+)
.
►

Levante la palanca A

al máximo para soltar
la abrazadera B.
►

Retire la abrazadera B

levantándola.
Reconexión del borne (+)

► Levante la palanca A al máximo.
► Coloque de nuevo la abrazadera B abierta en
el borne (+).
►

Presione la abrazadera B

hacia abajo hasta
que haga tope.
►

Baje la palanca A

para cerrar la abrazadera
B.
►

Según equipamiento, baje la tapa de plástico
del borne (+)

.
No fuerce la palanca al presionarla, ya
que si la abrazadera no está colocada
correctamente no será posible bloquearla.
Inicie de nuevo el procedimiento.
Después de la conexión
Después de reconectar la batería, dé el contacto
y espere un minuto antes de arrancar el motor
para permitir que se inicialicen los sistemas
electrónicos.

193
En caso de avería

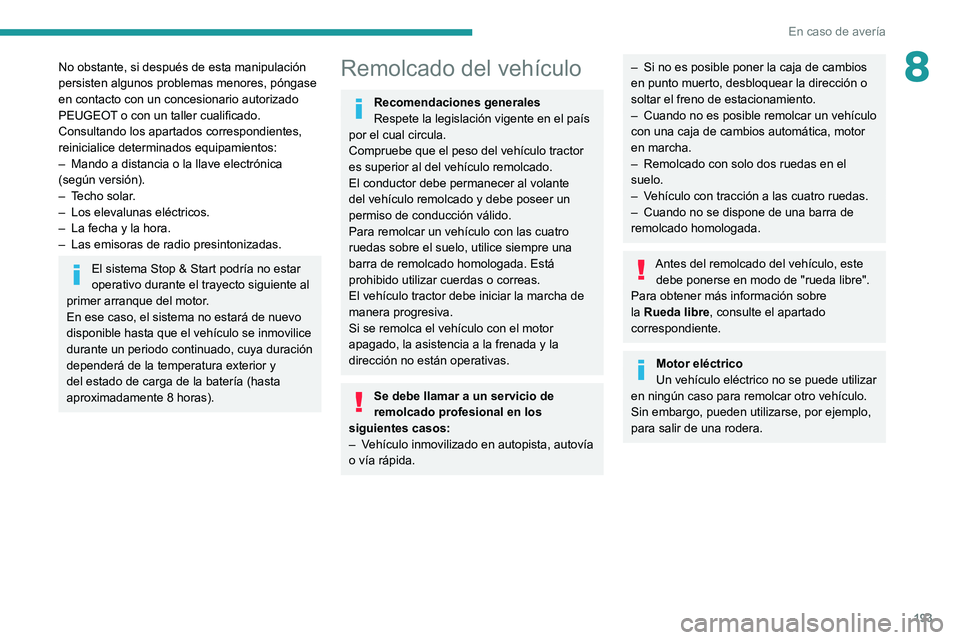

8No obstante, si después de esta manipulación
persisten algunos problemas menores, póngase
en contacto con un concesionario autorizado
PEUGEOT o con un taller cualificado.
Consultando los apartados correspondientes,
reinicialice determinados equipamientos:
–
Mando a distancia o la llave electrónica
(según versión).
–


T
echo solar.
–

Los elevalunas eléctricos.
–


La fecha y la hora.
–


Las emisoras de radio presintonizadas.
El sistema Stop & Start podría no estar
operativo durante el trayecto siguiente al
primer arranque del motor.
En ese caso, el sistema no estará de nuevo
disponible hasta que el vehículo se inmovilice
durante un periodo continuado, cuya duración
dependerá de la temperatura exterior y
del estado de carga de la batería (hasta
aproximadamente 8 horas).
Remolcado del vehículo
Recomendaciones generales
Respete la legislación vigente en el país
por el cual circula.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer al volante
del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las cuatro
ruedas sobre el suelo, utilice siempre una
barra de remolcado homologada. Está
prohibido utilizar cuerdas o correas.
El vehículo tractor debe iniciar la marcha de
manera progresiva.
Si se remolca el vehículo con el motor
apagado, la asistencia a la frenada y la
dirección no están operativas.
Se debe llamar a un servicio de
remolcado profesional en los
siguientes casos:
–

V

ehículo inmovilizado en autopista, autovía
o vía rápida.
– Si no es posible poner la caja de cambios
en punto muerto, desbloquear la dirección o
soltar el freno de estacionamiento.
–

Cuando no es posible remolcar un vehículo
con una caja de cambios automática, motor
en marcha.
–


Remolcado con solo dos ruedas en el
suelo.
–


V
ehículo con tracción a las cuatro ruedas.
–

Cuando no se dispone de una barra de
remolcado homologada.
Antes del remolcado del vehículo, este debe ponerse en modo de "rueda libre".
Para obtener más información sobre
la Rueda libre, consulte el apartado
correspondiente.
Motor eléctrico
Un vehículo eléctrico no se puede utilizar
en ningún caso para remolcar otro vehículo.
Sin embargo, pueden utilizarse, por ejemplo,
para salir de una rodera.

194
En caso de avería
Limitaciones del remolcado
Tipo de vehículo
(motor / caja de cambios) Ruedas delanteras en
el suelo Ruedas traseras en el
suelo Plataforma 4 ruedas en el suelo con
barra de remolcado
Combustión interna / Manual


Combustión interna / Automática

Eléctrico

En caso de fallo en la batería o en el freno de estacionamiento elé\
ctrico, es esencial llamar a un profesional con una grúa con plataforma (exc\
epto
caja de cambios manual)
Acceso a las herramientas
Para más información sobre el
Kit de
herramientas , consulte el apartado
correspondiente.
Remolcado del vehículo
Para acceder a la rosca del tornillo delantero:

► Suelte la tapa presionando sobre la zona
izquierda.
►

Libere la tapa hacia la derecha y después
hacia abajo.
Para ser remolcado por otro vehículo:
► Enrosque al máximo la argolla de remolcado.
► Instale la barra de remolcado.
►

Ponga la caja de cambios en punto muerto.
No seguir esta instrucción podría causar
daños en algunos componentes (frenos,
transmisión, etc.) e inhibir el sistema de
asistencia a la frenada la próxima vez que se
encienda el motor.
Caja de cambios automática
Nunca remolque el vehículo con las
ruedas motrices sobre el suelo y el motor
parado.
►

Desbloquee la dirección y suelte el freno de
estacionamiento.

195
En caso de avería

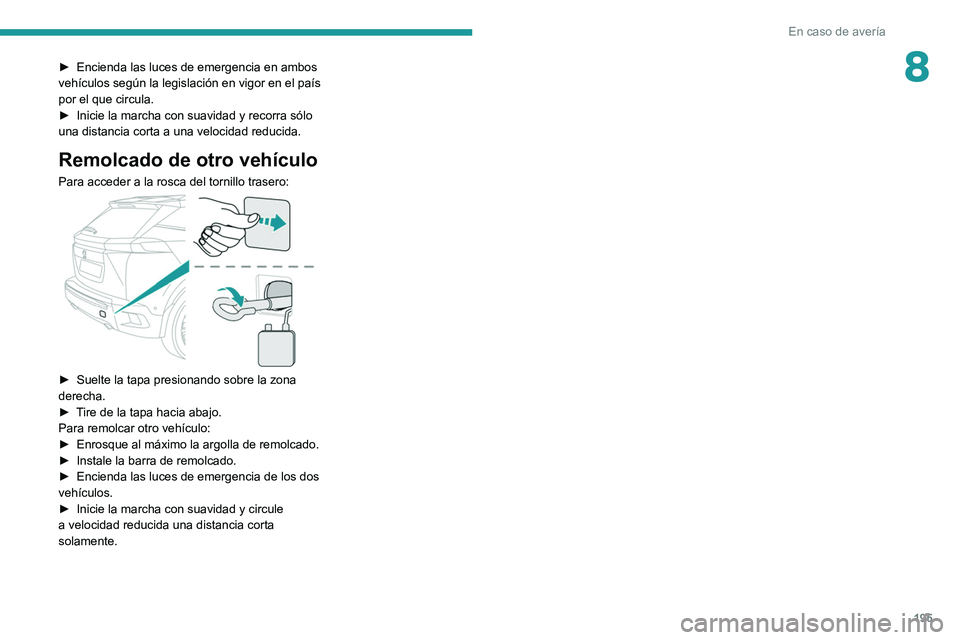

8► Encienda las luces de emergencia en ambos
vehículos según la legislación en vigor en el país
por el que circula.
►

Inicie la marcha con suavidad y recorra sólo
una distancia corta a una velocidad reducida.
Remolcado de otro vehículo
Para acceder a la rosca del tornillo trasero:

► Suelte la tapa presionando sobre la zona
derecha.
►

T
ire de la tapa hacia abajo.
Para remolcar otro vehículo:
►

Enrosque al máximo la argolla de remolcado.
►


Instale la barra de remolcado.
►


Encienda las luces de emergencia de los dos
vehículos.
►


Inicie la marcha con suavidad y circule
a velocidad reducida una distancia corta
solamente.

196

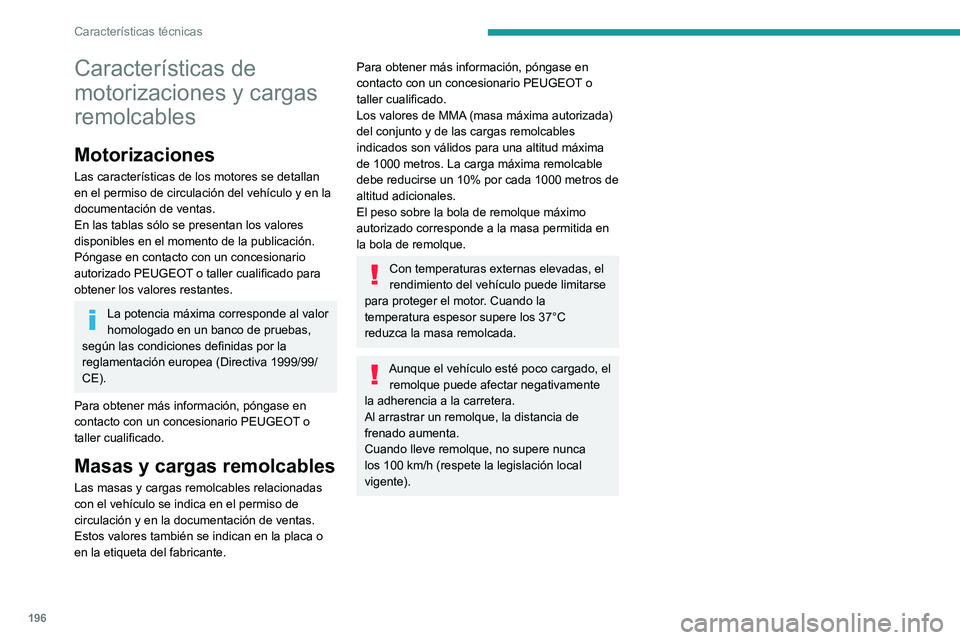

Características técnicas
Características de
motorizaciones y cargas
remolcables
Motorizaciones
Las características de los motores se detallan
en el permiso de circulación del vehículo y en la
documentación de ventas.
En las tablas sólo se presentan los valores
disponibles en el momento de la publicación.
Póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
obtener los valores restantes.
La potencia máxima corresponde al valor
homologado en un banco de pruebas,
según las condiciones definidas por la
reglamentación europea (Directiva 1999/99/
CE).
Para obtener más información, póngase en
contacto con un concesionario PEUGEOT o
taller cualificado.
Masas y cargas remolcables
Las masas y cargas remolcables relacionadas
con el vehículo se indica en el permiso de
circulación y en la documentación de ventas.
Estos valores también se indican en la placa o
en la etiqueta del fabricante.
Para obtener más información, póngase en
contacto con un concesionario PEUGEOT o
taller cualificado.
Los valores de MMA (masa máxima autorizada)
del conjunto y de las cargas remolcables
indicados son válidos para una altitud máxima
de 1000 metros. La carga máxima remolcable
debe reducirse un 10% por cada 1000 metros de
altitud adicionales.
El peso sobre la bola de remolque máximo
autorizado corresponde a la masa permitida en
la bola de remolque.
Con temperaturas externas elevadas, el
rendimiento del vehículo puede limitarse
para proteger el motor. Cuando la
temperatura espesor supere los 37°C
reduzca la masa remolcada.
Aunque el vehículo esté poco cargado, el remolque puede afectar negativamente
la adherencia a la carretera.
Al arrastrar un remolque, la distancia de
frenado aumenta.
Cuando lleve remolque, no supere nunca
los 100
km/h (respete la legislación local
vigente).

197
Características técnicas

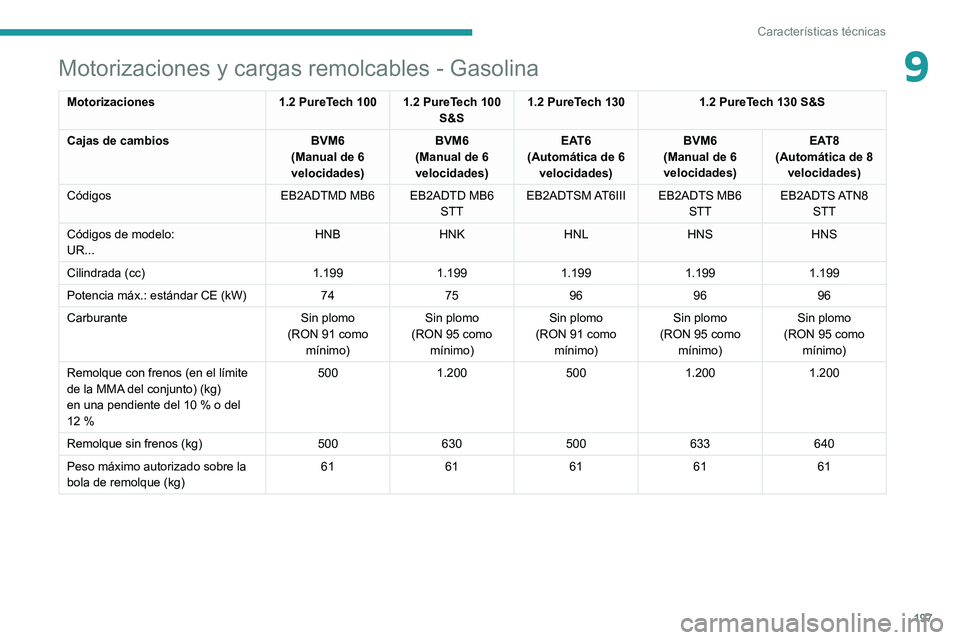

9Motorizaciones y cargas remolcables - Gasolina
Motorizaciones1.2 PureTech 100 1.2 PureTech 100
S&S1.2 PureTech 130
1.2 PureTech 130 S&S
Cajas de cambios BVM6
(Manual de 6
velocidades) BVM6
(Manual de 6
velocidades) EAT6
(Automática de 6 velocidades) BVM6
(Manual de 6
velocidades) EAT8
(Automática de 8 velocidades)
Códigos EB2ADTMD MB6 EB2ADTD MB6
STTEB2ADTSM AT6III
EB2ADTS MB6
STT EB2ADTS ATN8
STT
Códigos de modelo:
UR... HNB
HNK HNLHNS HNS
Cilindrada (cc) 1.1991.1991.1991.1991.199
Potencia máx.: estándar CE (kW) 7475969696
Carburante Sin plomo
(RON
91 como
mínimo) Sin plomo
(RON
95 como
mínimo) Sin plomo
(RON
91 como
mínimo) Sin plomo
(RON
95 como
mínimo) Sin plomo
(RON
95 como
mínimo)
Remolque con frenos (en el límite
de la MMA del conjunto) (kg)
en una pendiente del 10 % o del
12 % 500
1.200 5001.200 1.200
Remolque sin frenos (kg) 500630500633640
Peso máximo autorizado sobre la
bola de remolque (kg) 61
61616161

198
Características técnicas

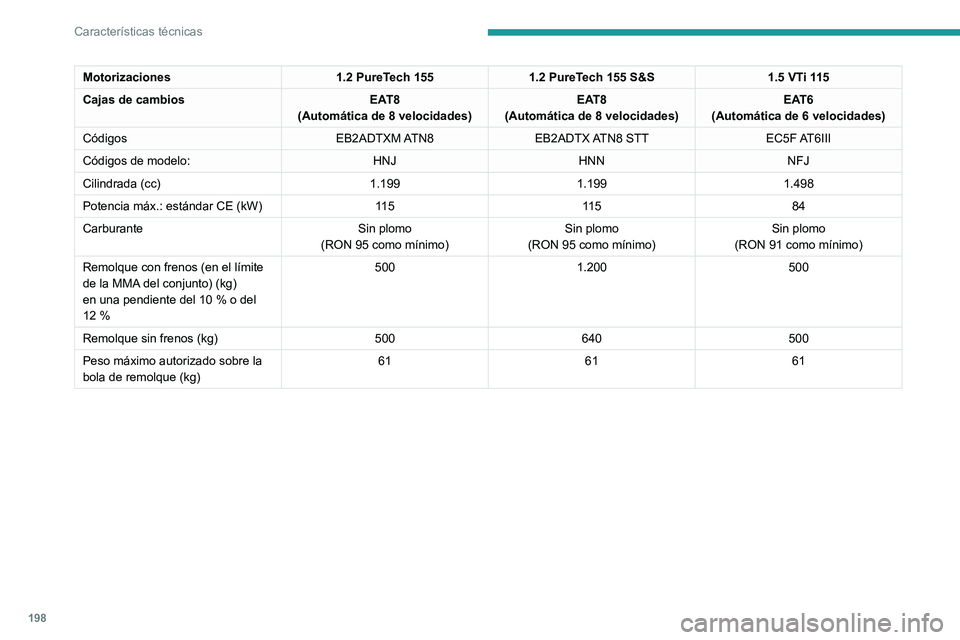

Motorizaciones1.2 PureTech 1551.2 PureTech 155 S&S 1.5 VTi 115
Cajas de cambios EAT8
(Automática de 8 velocidades) EAT8
(Automática de 8 velocidades) EAT6
(Automática de 6 velocidades)
Códigos EB2ADTXM ATN8EB2ADTX ATN8 STT EC5F AT6III
Códigos de modelo: HNJHNN NFJ
Cilindrada (cc) 1.1991.1991.498
Potencia máx.: estándar CE (kW) 11 511 5 84
Carburante Sin plomo
(RON
95 como mínimo)Sin plomo
(RON
95 como mínimo)Sin plomo
(RON
91 como mínimo)
Remolque con frenos (en el límite
de la MMA del conjunto) (kg)
en una pendiente del 10 % o del
12 % 500
1.200 500
Remolque sin frenos (kg) 500640500
Peso máximo autorizado sobre la
bola de remolque (kg) 61
6161
