PEUGEOT 206 2002.5 Manual del propietario (in Spanish)

24-02-2003
LAS INFORMACIONES PRçCTICAS123
Luces de posici—n W 5 W Gire el casquillo conector
Bun cuarto de vuelta y ret’relo.
Cambie la l‡mpara.
Faro de simple —ptica H4 55/60 W
Ð Desconecte el conector.
Ð Retire el protector de goma.
Ð Presione en los dos extremos de la grapa de fijaci—n
para sacarla. Sustituya la l‡mpara A.
Ð En el montaje, asegœrese de la correcta posici—n de las muescas de orientaci—n y del buen bloqueo de la grapa de fijaci—n.
Ð Monte cuidadosamente el protector de goma.
Ð Vuelva a conectar el conector. Faro de doble —ptica H7 55 W
Ð Tire de la lengŸeta
Chacia arriba y retire la tapa de
protecci—n.
Ð Desconecte el conector.
Ð Presione en el extremo de la grapa de fijaci—n para sacarla. Sustituya la l‡mpara defectuosa.
Ð En el montaje, asegœrese de la correcta posici—n de las muescas de orientaci—n y del buen bloqueo de la grapa de fijaci—n.
Ð Vuelva a conectar el conector.
Ð Monte la tapa de protecci—n.
CAMBIAR UNA LçMPARA Luces de cruce/luces de carretera
Observaciones
Ð Las l‡mparas œnicamente las puede tocar con un trapo seco.
Ð Para cambiar las l‡mparas del lado derecho, previamente tiene que desmontar el tubo de llenado del dep—sito lavaparabrisas.
Ð En el interior de los faros se puede producir condensaci—n. Desaparece completamente cuando utilice las luces.

24-02-2003
LAS INFORMACIONES PRçCTICAS
124
Repetidor lateral de
intermitente WY 5 W ‡mbar Empuje el repetidor hacia la parte delantera o hacia la trasera parapoder sacar el conjunto. Sujete el conector y gire un cuarto de vuelta la transparencia. Sustituya la l‡mpara.
Intermitentes PY 21 W ‡mbar Gire el conector casquillo Cun
cuarto de vuelta y ret’relo. Sustituya la l‡mpara.
Utilice œnicamente las l‡m- paras H4 de las marcas:
Ð GE/TUNGSRAM,
Ð PHILIPS,
Ð OSRAM,
para evitar el deterioro de los faros. Estas l‡mparas responden a las especificaciones anti-UV (ultra-violetas) necesarias para el cor-recto funcionamiento y fiabilidadde los faros. Los faros est‡n equipados con un cristal de policarbonato reves-
tido con un barniz protector. Est‡terminantemente desaconsejadolimpiarlos con un trapo seco oabrasivo y con productos deter-gentes o disolventes. Utilice un trapo suave y hœmedo.

24-02-2003
LAS INFORMACIONES PRçCTICAS
126
Faros antiniebla delanteros H1 55 W Pulse bajo la tapa de acceso para sacarla. Abra la tapa.Gire la tapa para sacarla.Desconecte la l‡mpara.Presione en los dos extremos de la grapa de fijaci—n para sacar la l‡mpara.
Tercer piloto de stop 5 l‡mparas W 5 W (berlina) Con la ayuda de una llave de 10 mm, desenrosque las 2 tuercas A.
Saque el bloque del piloto. Pellizque las dos lengŸetas Bpara
sacar el porta l‡mparas.Sustituya la l‡mpara defectuosa.
Tercer piloto de stop (206 SW) Est‡ equipado con diodos electrolu- minescentes. En caso de disfuncionamiento, consulte un Punto Servicio
PEUGEOT.

24-02-2003
LAS INFORMACIONES PRçCTICAS125
Luces traseras (berlina) Saque la parte de arriba del guarne- cido lateral del maletero. Desenrosque el tornillo de aletas situado en el interior del maleterocon la ayuda de la llave desmonta-ruedas si fuese necesario. Desconecte el conector
A.
Saque el bloque del piloto. Suelte la llave Bde la platina porta
l‡mparas. Desenrosque la tuerca Ccon la
ayuda de la llave By retire la platina
porta l‡mparas. Sustituya la l‡mpara defectuosa.En el montaje, coloque la llave Ben
el soporte Dy monte el piloto.
Berlina 206 SW
1. Luces de cambio de direcci—n PY 21 W ‡mbar (berlina)
P 21 W (206 SW).
2. Luces de marcha atr‡s P 21 W.
3. Luces de stop/luces de posici—n P 21/5 W.
Las l‡mparas "‡mbar" deben ser sustituidas porl‡mparas de caracter’sti-cas y color idŽntico. Luces traseras (206 SW) Saque la parte de arriba del guarne- cido del maletero con una moneda. Desenrosque los tornillos de aletas con la llave desmonta-ruedas sifuese necesario. Saque el bloque del piloto.
Desconecte el conector.Separe las lengŸetas
1y retire la
platina porta l‡mparas 2.
Sustituya la l‡mpara defectuosa. En el montaje, monte el guarnecido del maletero introduciŽndolo porabajo y apret‡ndolo por arriba.

24-02-2003
LAS INFORMACIONES PRçCTICAS
126
Faros antiniebla delanteros H1 55 W Pulse bajo la tapa de acceso para sacarla. Abra la tapa.Gire la tapa para sacarla.Desconecte la l‡mpara.Presione en los dos extremos de la grapa de fijaci—n para sacar la l‡mpara.
Tercer piloto de stop 5 l‡mparas W 5 W (berlina) Con la ayuda de una llave de 10 mm, desenrosque las 2 tuercas A.
Saque el bloque del piloto. Pellizque las dos lengŸetas Bpara
sacar el porta l‡mparas.Sustituya la l‡mpara defectuosa.
Tercer piloto de stop (206 SW) Est‡ equipado con diodos electrolu- minescentes. En caso de disfuncionamiento, consulte un Punto Servicio
PEUGEOT.

24-02-2003
LAS INFORMACIONES PRçCTICAS127
Luz antiniebla trasera P 21 W Suelte el piloto y saque el conjunto. Gire el conector casquillo un cuarto de vuelta y ret’relo. Sustituya la l‡mpara. Luz matr’cula W 5 WInserte un destornillador fino en uno de los agujeros exteriores del latransparente. Empœjelo hacia el exterior para sacarlo. Retire el transparente.Sustituya la l‡mpara defectuosa.

24-02-2003
LAS INFORMACIONES PRçCTICAS
128
CAMBIAR UN FUSIBLE Las cajas de fusibles est‡n situadas en el panel de instrumentos y en el
compartimento motor. Caja de fusibles en el panel de instrumentos Con una moneda desenrosque el tornillo un cuarto de vuelta y despuŽs quite la tapa para accedera los fusibles. Los fusibles de recambio y la pinzaAest‡n en el interior de la
tapa de la caja de fusibles del panelde instrumentos. Quitar y poner un fusible Antes de sustituir un fusible, es necesario conocer la causa del incidente y haberlo solucionado. Los nœmeros de los fusibles est‡n indicados en la caja de fusibles. Utilice la pinza
A.
Sustituya siempre un fusible defectuoso (lectura segœn fusible) por otro fusible de intensidad equivalente.
Bueno
Pinza A Malo

24-02-2003
LAS INFORMACIONES PRçCTICAS
130

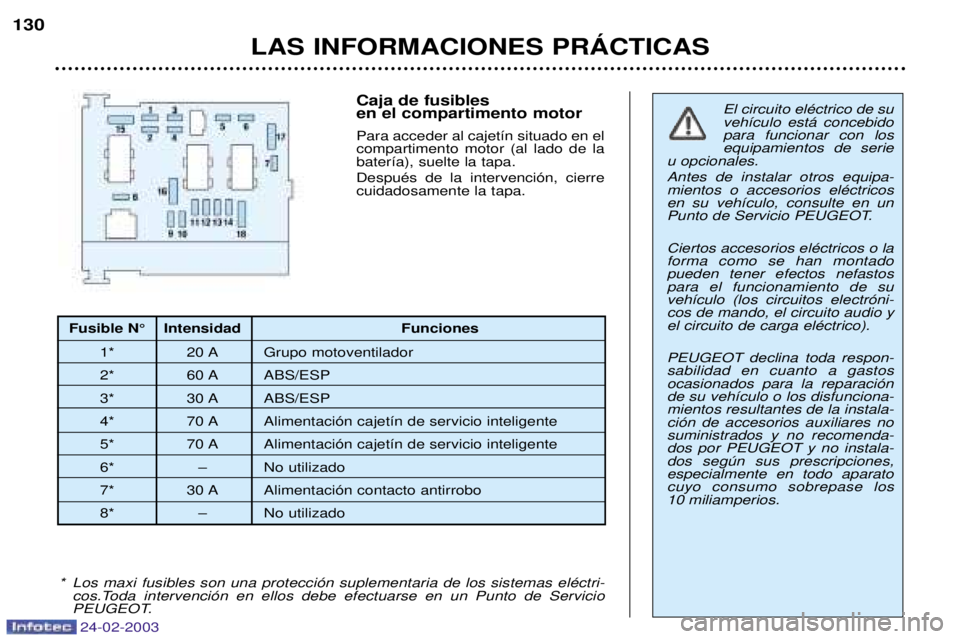

Caja de fusibles en el compartimento motor Para acceder al cajet’n situado en el compartimento motor (al lado de labater’a), suelte la tapa. DespuŽs de la intervenci—n, cierre cuidadosamente la tapa.El circuito elŽctrico de su veh’culo est‡ concebidopara funcionar con losequipamientos de serie
u opcionales. Antes de instalar otros equipa- mientos o accesorios elŽctricosen su veh’culo, consulte en un
Punto de Servicio PEUGEOT. Ciertos accesorios elŽctricos o la forma como se han montadopueden tener efectos nefastospara el funcionamiento de suveh’culo (los circuitos electr—ni-cos de mando, el circuito audio yel circuito de carga elŽctrico). PEUGEOT declina toda respon- sabilidad en cuanto a gastosocasionados para la reparaci—nde su veh’culo o los disfunciona-mientos resultantes de la instala-ci—n de accesorios auxiliares nosuministrados y no recomenda-dos por PEUGEOT y no instala-dos segœn sus prescripciones,especialmente en todo aparatocuyo consumo sobrepase los
10 miliamperios.
* Los maxi fusibles son una protecci—n suplementaria de los sistemas elŽctri- cos.Toda intervenci—n en ellos debe efectuarse en un Punto de Servicio
PEUGEOT.
Fusible N¡ Intensidad Funciones
1* 20 A Grupo motoventilador
2* 60 A ABS/ESP
3* 30 A ABS/ESP
4* 70 A Alimentaci—n cajet’n de servicio inteligente
5* 70 A Alimentaci—n cajet’n de servicio inteligente
6* Ð No utilizado
7* 30 A Alimentaci—n contacto antirrobo
8* Ð No utilizado

24-02-2003
LAS INFORMACIONES PRçCTICAS131

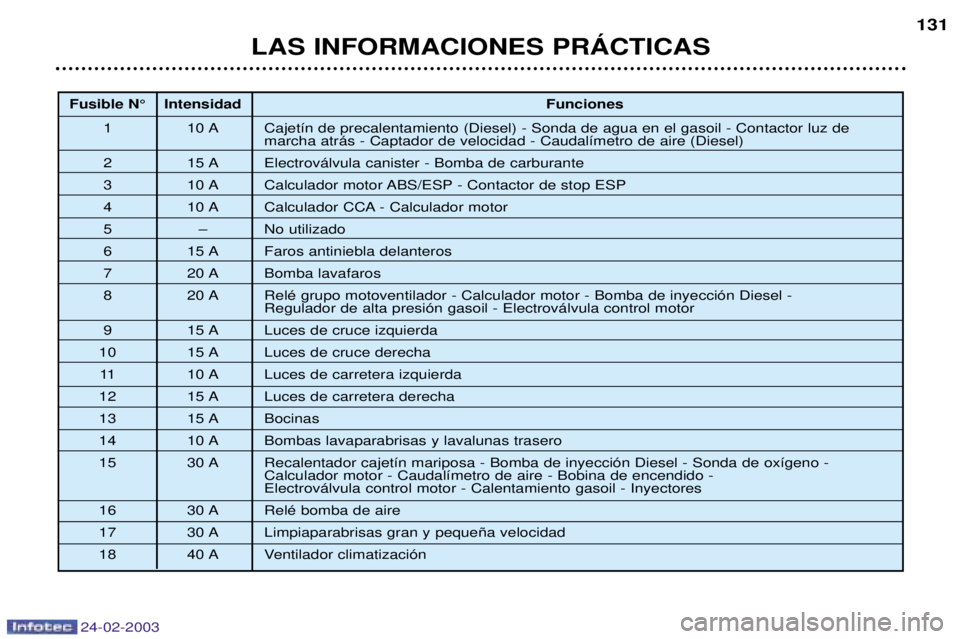

Fusible N¡ Intensidad
Funciones
1 10 A Cajet’n de precalentamiento (Diesel) - Sonda de agua en el gasoil - Contactor luz de marcha atr‡s - Captador de velocidad - Caudal’metro de aire (Diesel)
2 15 A Electrov‡lvula canister - Bomba de carburante
3 10 A Calculador motor ABS/ESP - Contactor de stop ESP
4 10 A Calculador CCA - Calculador motor
5 Ð No utilizado
6 15 A Faros antiniebla delanteros
7 20 A Bomba lavafaros
8 20 A RelŽ grupo motoventilador - Calculador motor - Bomba de inyecci—n Diesel - Regulador de alta presi—n gasoil - Electrov‡lvula control motor
9 15 A Luces de cruce izquierda
10 15 A Luces de cruce derecha 11 10 A Luces de carretera izquierda
12 15 A Luces de carretera derecha
13 15 A Bocinas
14 10 A Bombas lavaparabrisas y lavalunas trasero
15 30 A Recalentador cajet’n mariposa - Bomba de inyecci—n Diesel - Sonda de ox’geno - Calculador motor - Caudal’metro de aire - Bobina de encendido - Electrov‡lvula control motor - Calentamiento gasoil - Inyectores
16 30 A RelŽ bomba de aire
17 30 A Limpiaparabrisas gran y peque–a velocidad
18 40 A Ventilador climatizaci—n

24-02-2003
LAS INFORMACIONES PRçCTICAS
128
CAMBIAR UN FUSIBLE Las cajas de fusibles est‡n situadas en el panel de instrumentos y en el
compartimento motor. Caja de fusibles en el panel de instrumentos Con una moneda desenrosque el tornillo un cuarto de vuelta y despuŽs quite la tapa para accedera los fusibles. Los fusibles de recambio y la pinzaAest‡n en el interior de la
tapa de la caja de fusibles del panelde instrumentos. Quitar y poner un fusible Antes de sustituir un fusible, es necesario conocer la causa del incidente y haberlo solucionado. Los nœmeros de los fusibles est‡n indicados en la caja de fusibles. Utilice la pinza
A.
Sustituya siempre un fusible defectuoso (lectura segœn fusible) por otro fusible de intensidad equivalente.
Bueno
Pinza A Malo
