Peugeot 206 CC 2001.5 Užívateľská príručka (in Slovak)

PRAKTICKÉ ODPORÚČANIA
99
ÐPotiahnite za jazýček Asmerom hore a uvoľnite ochranný
kryt.
Ð Odpojte konektor.
Ð Zatlačte na koncoch fixačných pružín a uvoľnite ich.
Vymeňte vadnú žiarovku.
Ð Pri spätnej montáži presvedčte sa o správnej orientácii a
osadení fixačnej pružiny.
Ð Pripojte konektor.
Ð Osaďte späť ochranný kryt.
Upozornenia Ð Nedotýkajte sa žiaroviek inak ako suchou handrou.
Ð Pri výmene žiaroviek na pravej strane, demontujte najskôr
nalievacie hrdlo nádržky ostrekovača skla.
Ð Vo vnútri svetlometov sa môže skondenzovať vlhkosť. Táto
sa po zapnutí reflektorov stratí.

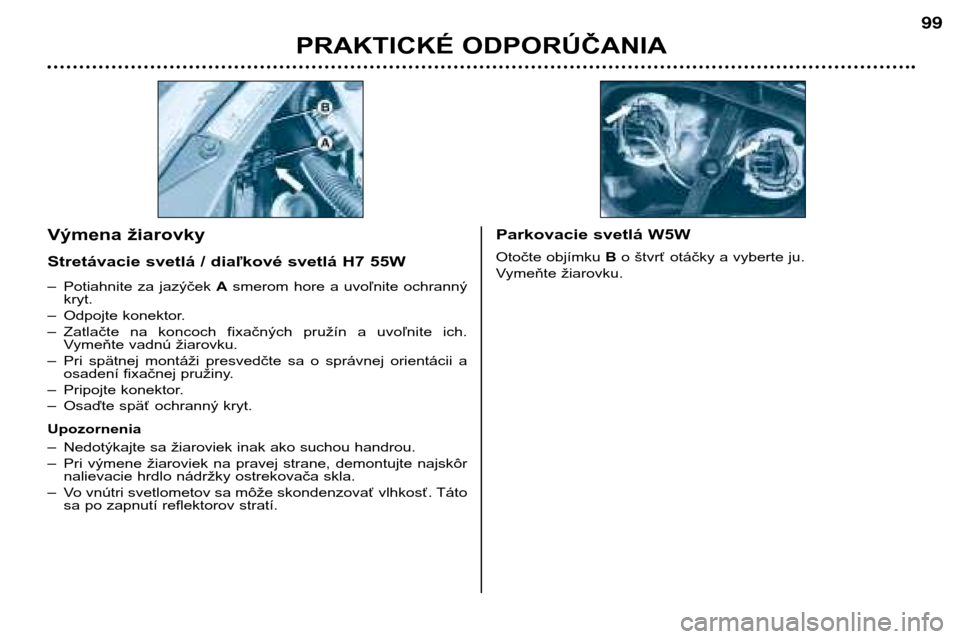

Výmena žiarovky
Stretávacie svetlá / diaľkové svetlá H7 55WParkovacie svetlá W5W
Otočte objímku Bo štvrť otáčky a vyberte ju.
Vymeňte žiarovku.

PRAKTICKÉ ODPORÚČANIA
100
Ukazovatele smeru PY21W žltej farby
Otočte objímku Co štvrť otáčky a
vyberte ju.
Vymeňte žiarovku. Ukazovatele smeru na boku
karosérie WY5W žltej farby
Zatlačte celok dopredu alebo dozadu
a celok uvoľnite.
Pridržte konektor a otočte o štvrť otáč-
ky priesvitný kryt.
Vymeňte žiarovku.
Používajte výhradne žiarov-
ky typu H7 nasledovnýchznačiek
Ð GE/TUNGSRAM,
Ð PHILIPS,
Ð OSRAM,
vyhnete sa takto poškodeniu svet-
lometov.
Žiarovky týchto značiek zodpove-
dajú špecifikáciám anti-UV (ultra-
fialové), ktoré zaručujú bezchybnú
činnosť a životnosť svetlometov.
Svetlomety sú vybavené sklom z
polykarbonátu, na ktorých je nane-
sená vrstva ochranného plastu.
Dôrazne sa neodporúča umývať
alebo čistiť tieto pomocou suchej
alebo brúsnej handričky alebo
pomocou detergentov aleborozpúšťadiel.
Použite mäkkú a navlhčenú špon- giu.

PRAKTICKÉ ODPORÚČANIA
101

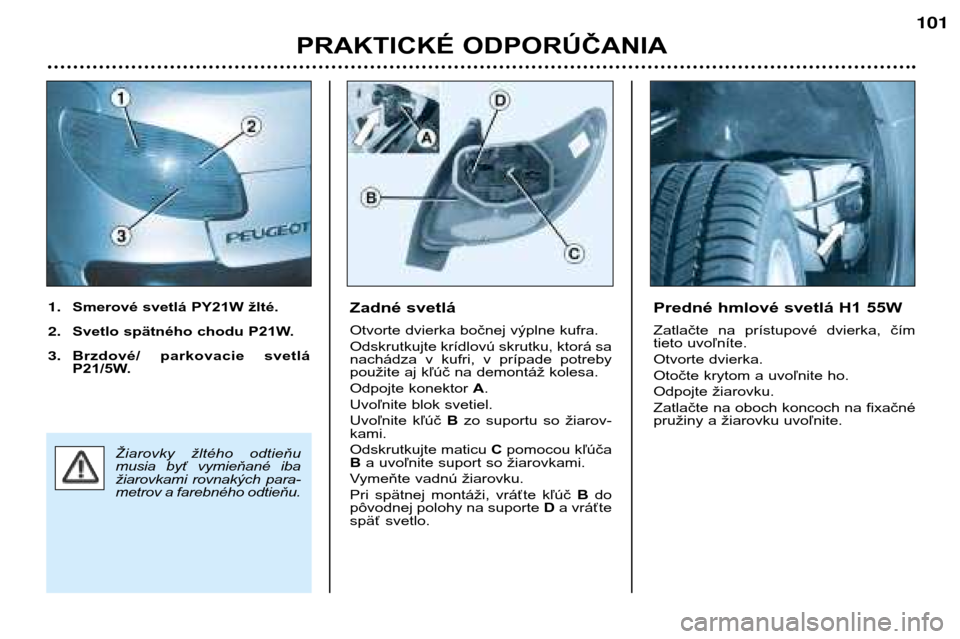

Zadné svetlá
Otvorte dvierka bočnej výplne kufra.
Odskrutkujte krídlovú skrutku, ktorá sa
nachádza v kufri, v prípade potreby
použite aj kľúč na demontáž kolesa.
Odpojte konektor A.
Uvoľnite blok svetiel.
Uvoľnite kľúč Bzo suportu so žiarov-
kami. Odskrutkujte maticu Cpomocou kľúča
B a uvoľnite suport so žiarovkami.
Vymeňte vadnú žiarovku.
Pri spätnej montáži, vráťte kľúč Bdo
pôvodnej polohy na suporte Da vráťte
späť svetlo.
1.
Smerové svetlá PY21W žlté.
2. Svetlo spätného chodu P21W.
3. Brzdové/ parkovacie svetlá
P21/5W.Predné hmlové svetlá H1 55W
Zatlačte na prístupové dvierka, čím
tieto uvoľníte.
Otvorte dvierka.
Otočte krytom a uvoľnite ho.
Odpojte žiarovku.
Zatlačte na oboch koncoch na fixačné
pružiny a žiarovku uvoľnite.
Žiarovky žltého odtieňu
musia byť vymieňané iba
žiarovkami rovnakých para-
metrov a farebného odtieňu.

PRAKTICKÉ ODPORÚČANIA
101
Zadné svetlá
Otvorte dvierka bočnej výplne kufra.
Odskrutkujte krídlovú skrutku, ktorá sa
nachádza v kufri, v prípade potreby
použite aj kľúč na demontáž kolesa.
Odpojte konektor A.
Uvoľnite blok svetiel.
Uvoľnite kľúč Bzo suportu so žiarov-
kami. Odskrutkujte maticu Cpomocou kľúča
B a uvoľnite suport so žiarovkami.
Vymeňte vadnú žiarovku.
Pri spätnej montáži, vráťte kľúč Bdo
pôvodnej polohy na suporte Da vráťte
späť svetlo.
1.
Smerové svetlá PY21W žlté.
2. Svetlo spätného chodu P21W.
3. Brzdové/ parkovacie svetlá
P21/5W.Predné hmlové svetlá H1 55W
Zatlačte na prístupové dvierka, čím
tieto uvoľníte.
Otvorte dvierka.
Otočte krytom a uvoľnite ho.
Odpojte žiarovku.
Zatlačte na oboch koncoch na fixačné
pružiny a žiarovku uvoľnite.
Žiarovky žltého odtieňu
musia byť vymieňané iba
žiarovkami rovnakých para-
metrov a farebného odtieňu.

PRAKTICKÉ ODPORÚČANIA
102
Zadné hmlové svetlo P21W
Odistite svetlo a celok uvoľnite.
Otočte konektor o štvrť otáčky a
uvoľnite ho.
Vymeňte žiarovku.Osvetlenie ŠPZ W5W
Pomocou malého skrutkovača uvoľnite
oba konce priesvitného sklíčka.
Vymeňte vadnú žiarovku.

PRAKTICKÉ ODPORÚČANIA
103

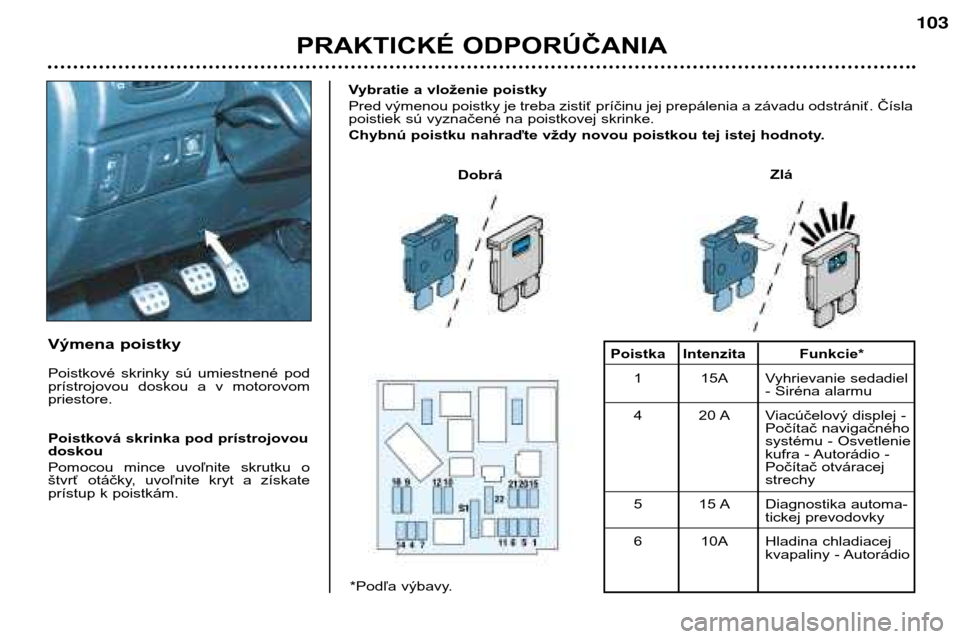

Výmena poistky
Poistkové skrinky sú umiestnené pod
prístrojovou doskou a v motorovompriestore.
Poistková skrinka pod prístrojovou doskou
Pomocou mince uvoľnite skrutku o
štvrť otáčky, uvoľnite kryt a získate
prístup k poistkám.Vybratie a vloženie poistky
Pred výmenou poistky je treba zistiť príčinu jej prepálenia a závadu odstrániť. Čísla
poistiek sú vyznačené na poistkovej skrinke.
Chybnú poistku nahraďte vždy novou poistkou tej istej hodnoty.
Dobrá
Zlá
*Podľa výbavy.Poistka Intenzita Funkcie*
1 15A Vyhrievanie sedadiel - Siréna alarmu
4 20 A Viacúčelový displej - Počítač navigačného
systému - Osvetlenie
kufra - Autorádio -
Počítač otváracejstrechy
5 15 A Diagnostika automa- tickej prevodovky
6 10A Hladina chladiacej kvapaliny - Autorádio

PRAKTICKÉ ODPORÚČANIA
103
Výmena poistky
Poistkové skrinky sú umiestnené pod
prístrojovou doskou a v motorovompriestore.
Poistková skrinka pod prístrojovou doskou
Pomocou mince uvoľnite skrutku o
štvrť otáčky, uvoľnite kryt a získate
prístup k poistkám.Vybratie a vloženie poistky
Pred výmenou poistky je treba zistiť príčinu jej prepálenia a závadu odstrániť. Čísla
poistiek sú vyznačené na poistkovej skrinke.
Chybnú poistku nahraďte vždy novou poistkou tej istej hodnoty.
Dobrá
Zlá
*Podľa výbavy.Poistka Intenzita Funkcie*
1 15A Vyhrievanie sedadiel - Siréna alarmu
4 20 A Viacúčelový displej - Počítač navigačného
systému - Osvetlenie
kufra - Autorádio -
Počítač otváracejstrechy
5 15 A Diagnostika automa- tickej prevodovky
6 10A Hladina chladiacej kvapaliny - Autorádio

PRAKTICKÉ ODPORÚČANIA
104

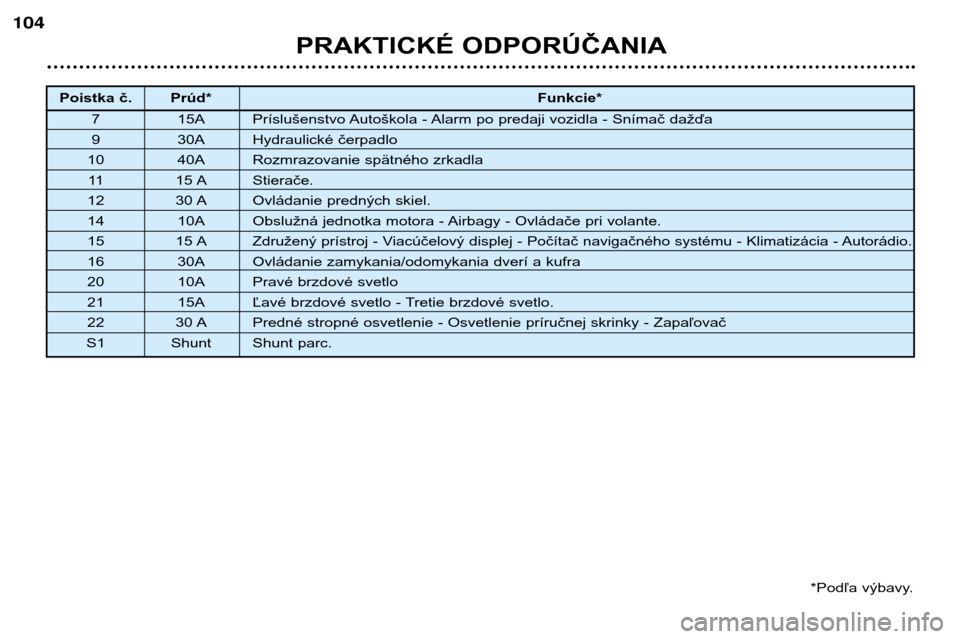

Poistka č. Prúd*Funkcie*
7 15A Príslušenstvo Autoškola - Alarm po predaji vozidla - Snímač dažďa
9 30A Hydraulické čerpadlo
10 40A Rozmrazovanie spätného zrkadla 11 15 A Stierače.
12 30 A Ovládanie predných skiel.
14 10A Obslužná jednotka motora - Airbagy - Ovládače pri volante.
15 15 A
Združený prístroj - Viacúčelový displej - Počítač navigačného systému - Klimatizácia - Autorádio.
16 30A Ovládanie zamykania/odomykania dverí a kufra
20 10A Pravé brzdové svetlo
21 15A Ľavé brzdové svetlo - Tretie brzdové svetlo.
22 30 A Predné stropné osvetlenie - Osvetlenie príručnej skrinky - Zapaľovač
S1 Shunt Shunt parc.
*Podľa výbavy.

PRAKTICKÉ ODPORÚČANIA
105

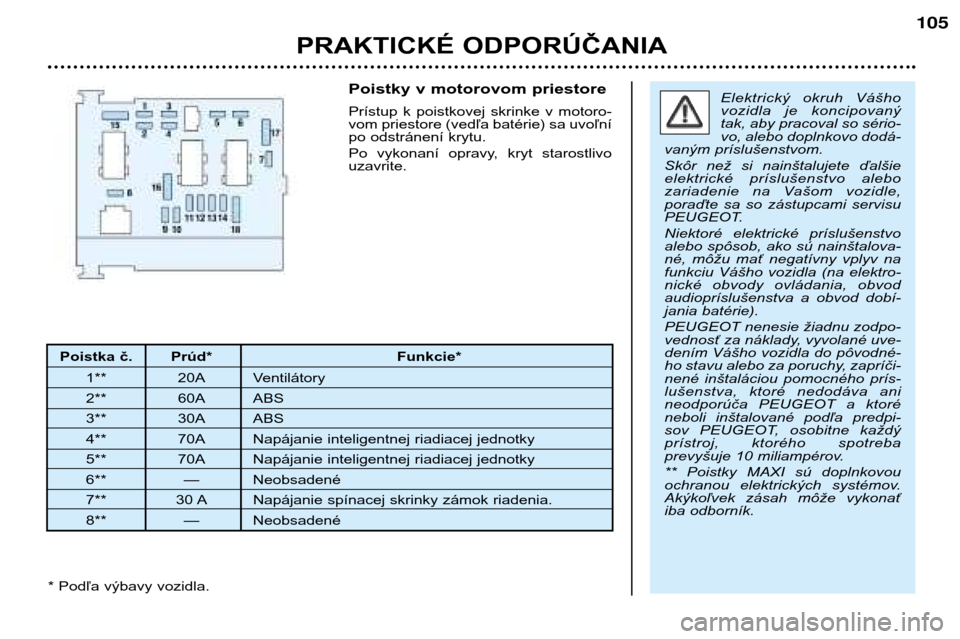

Poistka č. Prúd* Funkcie*1** 20A Ventilátory
2** 60A ABS
3** 30A ABS
4** 70A Napájanie inteligentnej riadiacej jednotky
5** 70A Napájanie inteligentnej riadiacej jednotky
6** — Neobsadené
7** 30 A Napájanie spínacej skrinky zámok riadenia.
8** — Neobsadené Poistky v motorovom priestore
Prístup k poistkovej skrinke v motoro-
vom priestore (vedľa batérie) sa uvoľní
po odstránení krytu.
Po vykonaní opravy, kryt starostlivo uzavrite.
Elektrický okruh Vášho
vozidla je koncipovaný
tak, aby pracoval so sério-
vo, alebo doplnkovo dodá-
vaným príslušenstvom.
Skôr než si nainštalujete ďalšie
elektrické príslušenstvo alebo
zariadenie na Vašom vozidle,
poraďte sa so zástupcami servisuPEUGEOT.
Niektoré elektrické príslušenstvo
alebo spôsob, ako sú nainštalova-
né, môžu mať negatívny vplyv na
funkciu Vášho vozidla (na elektro-
nické obvody ovládania, obvod
audiopríslušenstva a obvod dobí-
jania batérie).
PEUGEOT nenesie žiadnu zodpo-
vednosť za náklady, vyvolané uve-
dením Vášho vozidla do pôvodné-
ho stavu alebo za poruchy, zapríči-
nené inštaláciou pomocného prís-
lušenstva, ktoré nedodáva ani
neodporúča PEUGEOT a ktoré
neboli inštalované podľa predpi-
sov PEUGEOT, osobitne každý
prístroj, ktorého spotreba
prevyšuje 10 miliampérov.
** Poistky MAXI sú doplnkovou
ochranou elektrických systémov.
Akýkoľvek zásah môže vykonať
iba odborník.
* Podľa výbavy vozidla.

PRAKTICKÉ ODPORÚČANIA
106
* Podľa výbavy vozidla.

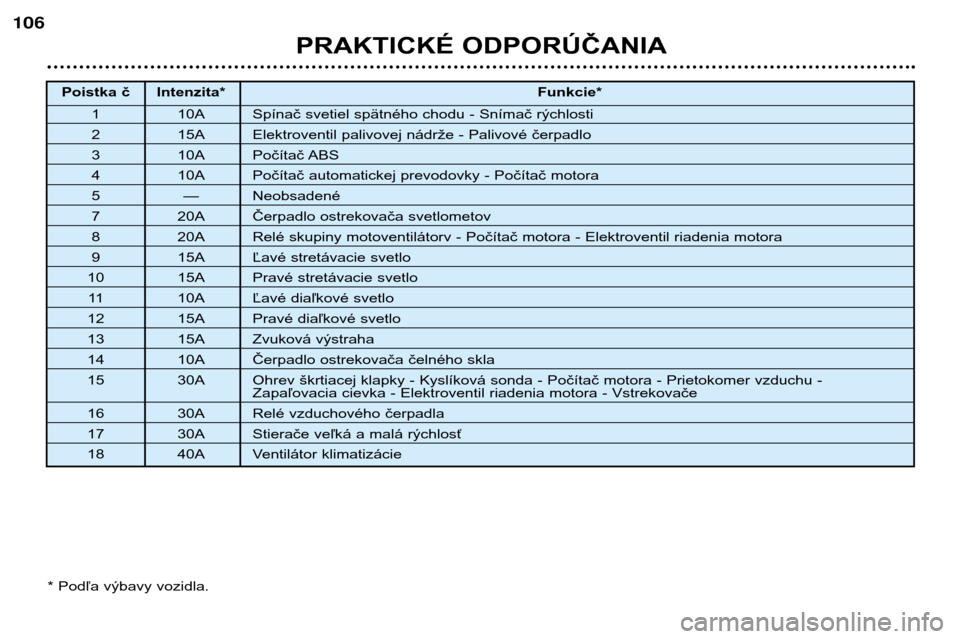

Poistka č Intenzita*Funkcie*
1 10A Spínač svetiel spätného chodu - Snímač rýchlosti
2 15A Elektroventil palivovej nádrže - Palivové čerpadlo
3 10A Počítač ABS
4 10A Počítač automatickej prevodovky - Počítač motora
5 — Neobsadené
7 20A Čerpadlo ostrekovača svetlometov
8 20A Relé skupiny motoventilátorv - Počítač motora - Elektroventil riadenia motora
9 15A Ľavé stretávacie svetlo
10 15A Pravé stretávacie svetlo
11 10A Ľavé diaľkové svetlo
12 15A Pravé diaľkové svetlo
13 15A Zvuková výstraha
14 10A Čerpadlo ostrekovača čelného skla
15 30A Ohrev škrtiacej klapky - Kyslíková sonda - Počítač motora - Prietokomer vzduchu -
Zapaľovacia cievka - Elektroventil riadenia motora - Vstrekovače
16 30A Relé vzduchového čerpadla
17 30A Stierače veľká a malá rýchlosť
18 40A Ventilátor klimatizácie
