KONTROLA DZIAŁANIA
26
1.
Kontrolka nie zapiętego pasa bezpieczeństwa*
2. Kontrolka wyłączenia poduszki
powietrznej pasażera*
3. Kontrolka czołowych i bocznych
poduszek powietrznych
4. Kontrolka świateł przeciwmgielnychprzednich
5. Kontrolka systemu ABS
6.
Kontrolka światła przeciwmgielnego tylnego
7. Kierunkowskaz lewy
8. Całkowity licznik kilometrów,
sygnalizator czynności obsługowych i
wskaźnik poziomu oleju silnika 9.
Kierunkowskaz prawy
10. Kontrolka autodiagnostyki silnika
11 . Kontrolka świateł drogowych
12. Kontrolka hamulca postojowego,
poziomu płynu hamulcowego i usterki
elektronicznego systemu hamowania
13. Kontrolka świateł mijania
14. Kontrolka ładowania akumulatora
15. Kontrolka ciśnienia i temperatury olejusilnika
16. Kontrolka temperatury i minimalnego
poziomu płynu chłodzącego silnik
17. Wskaźnik temperatury oleju silnika 18.
Przcisk licznika kilometrów
19. Kontrolka centralnego alarmu (STOP)
20. Prędkościomierz
21. Wskaźnik temperatury płynu
chłodzącego silnik
22. Obrotomierz
23. Przycisk potencjometru oświetlenia
24. Wskaźnik poziomu paliwa
25. Kontrolka minimalnego poziomu paliwa
26. Kontrolka dynamicznej kontroli
stabilności (ESP/ASR)
* Zależnie od kraju przeznaczenia.
ZESTAW WSKAŹNIKÓW: RĘCZNA SKRZYNIA BIEGÓW
07-10-2002

KONTROLA DZIAŁANIA27
1.
Kontrolka nie zapiętego pasa bezpieczeństwa*
2. Kontrolka wyłączenia poduszki
powietrznej pasażera*
3. Kontrolka przednich i bocznych
poduszek powietrznych
4. Kontrolka przednich świateł przeciwmgielnych
5. Kontrolka systemu ABS
6.
Kontrolka tylnego światła przeciwmgielnego
7. Kierunkowskaz lewy
8. Licznik kilometrów, sygnalizator
czynności obsługowych i wskaźnik
poziomu oleju silnikowego 9.
Kierunkowskaz prawy
10. Kontrolka autodiagnostyki silnika
11 . Kontrolka świateł drogowych
12. Kontrolka hamulca ręcznego, poziomu
płynu hamulcowego i usterki REF
13. Kontrolka świateł mijania
14. Kontrolka ładowania akumulatora
15. Kontrolka ciśnienia i temperatury
oleju silnikowego
16. Kontrolka temperetury i minimalnego
poziomu płynu chłodzącego
17. Programy dzałania
18. Wskaźnik włączonego biegu 19.
Przycisk licznika kilometrów
20. Kontrolka centralnego alarmu (STOP)
21. Prędkościomierz
22. Wskaźnik temperatury płynu chłodzącego
23. Obrotomierz
24. Przycisk potencjometru oświetlenia
25. Wskaźnik poziomu paliwa
26. Kontrolka minimalnego poziomu paliwa
27. Kontrolka dynamicznej kontroli
stabilności (ESP/ASR)
* Zależnie od kraju przeznaczenia.
ZESTAW WSKAŹNIKÓW : AUTOMATYCZNA SKRZYNIA BIEGÓW
07-10-2002

KONTROLA DZIAŁANIA
28
Kontrolka
hamulca
postojowego i minimalnego
poziomu płynu
hamulcowego oraz usterki
systemu Elektronicznego
Rozdziału Hamowania(REF)
Sprzężona z kontrolką centralnego alarmu
(STOP).
Zapala się w wypadku wystąpienia jednej z
następujących przyczyn : –
hamul ec postojowy jest zaciągnięty lub
niedostatecznie zwolniony,
–nadmierny ubytek płynu hamulcowego
(w wypadku, gdy kontrolka pali się
pomimo zwolnienia hamulca),
–usterka systemu Elektronicznego
Rozdziału Hamowania (REF) w przypadku
jednoczesnego zapalenia kontrolki ABS.
Konieczne jest zatrzymanie samochodu.
Skontaktować się z ASO PEUGEOT.
KONTROLA DZIAŁANIA
Palący się stale lub migający przy
pracującym silniku sygnalizator alar-
mowy oznacza, że wystąpiła usterka
danego zespołu. Zapaleniu niektórych
wskaźników może towarzyszyć sygnał
ostrzegawczy i informacja na ekranie
wielofunkcyjnym. Nie należy lekce-
ważyć tego ostrzeżenia : należy
możliwie najszybciej skontaktować się
z ASO PEUGEOT. Jeżeli, podczas
jazdy pojazdem, zapali się
kontrolka
centralnego alarmu STOP, konieczne
jest zatrzymanie pojazdu, w miejscu
zapewniającym niezbędne warunkibezpieczeństwa.
Kontrolka systemu
zapobiegającego
blokadzie kół (ABS)
Zapala się na 3 s. po każdym włączeniuzapłonu.
Świecąca lub zapalająca się kontrolka
powyżej prędkości 12km/h sygnalizuje
usterkę systemu ABS.
Pojazd zachowuje jednak wszystkie cechy
hamowania klasycznego ze wspomaganiem.
Zapaleniu się tej kontrolki towarzyszy
sygnał dźwiękowy oraz pojawienie się
informacji na wyświetlaczu wielofunkcyj-nym
"Usterka systemu ABS".
Skontaktować się z ASO PEUGEOT.
K ontrl ka ciśnienia
oraz temperatury
oleju silnikowego
Sprzężona z kontrolką centralnego alar-
mu (STOP). Konieczne jest zatrzymanie samochodu.
Zapala się w wypadku wystąpienia jednej z
następujących przyczyn :
- niedostateczne ciśnienie oleju silnikowego,
- brak oleju w układzie smarowania, uzupełnić poziom,
- zbyt wysoka temperatura oleju. Zapaleniu tej kontrolki towarzyszy sygnał dźwiękowy.
Aby obniżyć temperaturę oleju, należy
zmniejszyć prędkość pojazdu.
Skontaktować się z ASO PEUGEOT.
Kontrolka temperatury i
minimalnego poziomu
płynu chłodzącego
Sprzężona z kontrolką centralnego alarmu
(STOP).
Konieczne jest zatrzymanie samochodu.
Odczekać do chwili ochłodzenia silnika w
celu uzupełnienia poziomu płynu.
Układ chłodzenia znajduje się pod ciśnieniem.
Aby go otworzyć i uzupełnić płyn, unikając
poparzenia , należy odkręcić korek o dwa
obroty w celu doprowadzenia do spadku ciśnienia.
Po wyrównaniu ciśnienia, odkręcić korek
całkowicie i uzupełnić poziom płynu.
Skontaktować się z ASO PEUGEOT.
Kontrolka
centralnego alarmu
(STOP)
Sprzężona z kontrolką "ciśnienie oleju sil-
nikowego", "temperatura minimalnego
poziomu płynu chłodzącego", "hamulec
postojowy", "minimalny poziomu płynu
hamulcowego" oraz "błąd elektronicznego
systemu hamowania". W przypadku migania kontrolki przy
pracującym silniku, k onieczne jest
zatrzymanie samochodu .
Należy skontaktować się z ASO
PEUGEOT.
07-10-2002

KONTROLA DZIAŁANIA29
Kontrolka poduszek
powietrznych
czołowych i bocznych
Kontrolka zapala się na kilka sekund
po włączeniu zapłonu.
Zapaleniu tej kontrolki przy pracującym
silniku towarzyszy sygnał dźwiękowy
oraz komunikat na ekranie wielofunk-
cyjnym, sygnalizujący usterkę podus-
zek powietrznych.
Skontaktować się z ASO PEUGEOT.
Kontrolka
autodiagnostyki silnika
Zapala się za każdym włączeniemzapłonu.
Jej zapalenie się przy pracującym silniku może
oznaczać niewłaściwe działanie układu wtryskowe-
go silnika, niewłaściwe działanie układu zapłono-
wego silnika lub nieprawidłowe działanie systemu
EGR. Istnieje ryzyko uszkodzenia katalizatora. N ależy szybko skontaktować się z ASO PEUGEOT.
Wskaźnik temperatury płynu
chłodzącego silnik –
wskazówka w strefie (A),temperatura
prawidłowa,
–wskazówka w strefie (B),temperatura
zbyt wysoka. Miga kontrolka centralne- go alarmu STOP.
Konieczne jest natychmiastowe
zatrzymanie pojazdu.
Skontaktować się z ASO PEUGEOT.*
Zależnie od kraju przeznaczenia.
Kontrolka systemu
dynamicznej kontroli
stabilności (ESP/ASR)
Zapala się na kilka sekund po każdym
włączeniu zapłonu.
Jeżeli przy pracującym silniku, zapala się
lub pozostaje zapalona kontrolka, rozbrz-
miewa sygnał dźwiękowy, a na ekranie
wielofunkcyjnym pojawia sie informacja
"Usterka systemu ESP/ASR" , należy
skonsultować się z ASO PEUGEOT.
Przy pracującym silniku, samochód w
ruchu, kontrolka miga podczas urucha-
miania systemu (w przypadku gdy tor
jazdy samochodu jest różny od toru nada-
nego przez kierowcę).
Zapala się na stałe po jego wyłączeniu.
07-10-2002
Kontrolka niezapiętego
pasa bezpieczeństwa*
Kontrolka zapali się po włącze-
niu zapłonu, jeśli kierowca nie zapnie
pasa bezpieczeństwa.
Kontrolkaminimalnego
poziomu paliwa
W chwili zapalenia się wskazuje, iż
pozostało do przejechania około 50 km
(pojemność zbiornika : około 47 litrów).
Kontrolka ładowania akumulatora
Wskazuje :
– niewłaściwe działanie obwodu łado- wania akumulatora,
– poluzowane złącza akumulatora lub rozrusznika,
– pasek napędu alternatora przerwa- ny lub rozciągnięty,
– uszkodzenie alternatora.
Należy skontaktować się z ASO
PEUGEOT.
Kontrolka wyłączenia
poduszki powietrznej pasażera*
Zapaleniu tej kontrolki towarzyszy sygnał
dźwiękowy i komunikat na ekranie wielo-funkcyjnym "Poduszka powietrzna
pasażera wyłączona".
Po wyłączeniu poduszki powietrznej
pasażera i włączeniu zapłonu zapala się
kontrolka i pozostaje zapalona aż do
włączenia poduszki.
W każdym przypadku migania kontrolki,
należy zwrócić się do ASO PEUGEOT.

KONTROLA DZIAŁANIA29
Kontrolka poduszek
powietrznych
czołowych i bocznych
Kontrolka zapala się na kilka sekund
po włączeniu zapłonu.
Zapaleniu tej kontrolki przy pracującym
silniku towarzyszy sygnał dźwiękowy
oraz komunikat na ekranie wielofunk-
cyjnym, sygnalizujący usterkę podus-
zek powietrznych.
Skontaktować się z ASO PEUGEOT.
Kontrolka
autodiagnostyki silnika
Zapala się za każdym włączeniemzapłonu.
Jej zapalenie się przy pracującym silniku może
oznaczać niewłaściwe działanie układu wtryskowe-
go silnika, niewłaściwe działanie układu zapłono-
wego silnika lub nieprawidłowe działanie systemu
EGR. Istnieje ryzyko uszkodzenia katalizatora. N ależy szybko skontaktować się z ASO PEUGEOT.
Wskaźnik temperatury płynu
chłodzącego silnik –
wskazówka w strefie (A),temperatura
prawidłowa,
–wskazówka w strefie (B),temperatura
zbyt wysoka. Miga kontrolka centralne- go alarmu STOP.
Konieczne jest natychmiastowe
zatrzymanie pojazdu.
Skontaktować się z ASO PEUGEOT.*
Zależnie od kraju przeznaczenia.
Kontrolka systemu
dynamicznej kontroli
stabilności (ESP/ASR)
Zapala się na kilka sekund po każdym
włączeniu zapłonu.
Jeżeli przy pracującym silniku, zapala się
lub pozostaje zapalona kontrolka, rozbrz-
miewa sygnał dźwiękowy, a na ekranie
wielofunkcyjnym pojawia sie informacja
"Usterka systemu ESP/ASR" , należy
skonsultować się z ASO PEUGEOT.
Przy pracującym silniku, samochód w
ruchu, kontrolka miga podczas urucha-
miania systemu (w przypadku gdy tor
jazdy samochodu jest różny od toru nada-
nego przez kierowcę).
Zapala się na stałe po jego wyłączeniu.
07-10-2002
Kontrolka niezapiętego
pasa bezpieczeństwa*
Kontrolka zapali się po włącze-
niu zapłonu, jeśli kierowca nie zapnie
pasa bezpieczeństwa.
Kontrolkaminimalnego
poziomu paliwa
W chwili zapalenia się wskazuje, iż
pozostało do przejechania około 50 km
(pojemność zbiornika : około 47 litrów).
Kontrolka ładowania akumulatora
Wskazuje :
– niewłaściwe działanie obwodu łado- wania akumulatora,
– poluzowane złącza akumulatora lub rozrusznika,
– pasek napędu alternatora przerwa- ny lub rozciągnięty,
– uszkodzenie alternatora.
Należy skontaktować się z ASO
PEUGEOT.
Kontrolka wyłączenia
poduszki powietrznej pasażera*
Zapaleniu tej kontrolki towarzyszy sygnał
dźwiękowy i komunikat na ekranie wielo-funkcyjnym "Poduszka powietrzna
pasażera wyłączona".
Po wyłączeniu poduszki powietrznej
pasażera i włączeniu zapłonu zapala się
kontrolka i pozostaje zapalona aż do
włączenia poduszki.
W każdym przypadku migania kontrolki,
należy zwrócić się do ASO PEUGEOT.

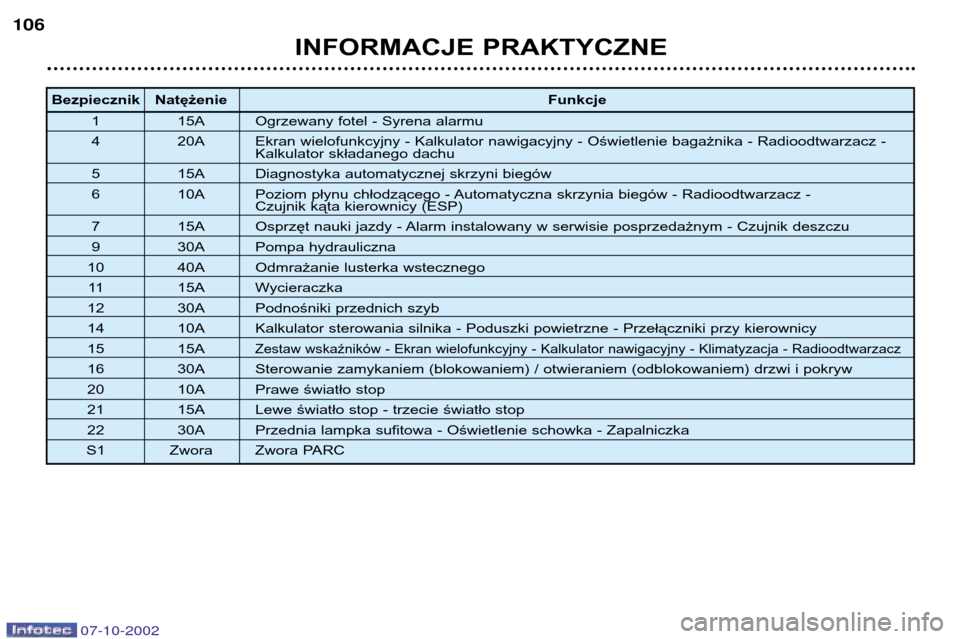

Bezpiecznik NatężenieFunkcje
1 15A Ogrzewany fotel - Syrena alarmu
4 20A Ekran wielofunkcyjny - Kalkulator nawigacyjny - Oświetlenie bagażnika - Radioodtwarzacz - Kalkulator składanego dachu
5 15A Diagnostyka automatycznej skrzyni biegów
6 10A Poziom płynu chłodzącego - Automatyczna skrzynia biegów - Radioodtwarzacz - Czujnik kąta kierownicy (ESP)
7 15A Osprzęt nauki jazdy - Alarm instalowany w serwisie posprzedażnym - Czujnik deszczu
9 30A Pompa hydrauliczna
10 40A Odmrażanie lusterka wstecznego 11 15A Wycieraczka
12 30A Podnośniki przednich szyb
14 10A Kalkulator sterowania silnika - Poduszki powietrzne - Przełączniki przy kierownicy
15 15A
Zestaw wskaźników - Ekran wielofunkcyjny - Kalkulator nawigacyjny - Klimatyzacja - Radioodtwarzacz
16 30A Sterowanie zamykaniem (blokowaniem) / otwieraniem (odblokowaniem) drzwi i pokryw
20 10A Prawe światło stop
21 15A Lewe światło stop - trzecie światło stop
22 30A Przednia lampka sufitowa - Oświetlenie schowka - Zapalniczka
S1 Zwora Zwora PARC INFORMACJE PRAKTYCZNE
106
07-10-2002

INFORMACJE PRAKTYCZNE
112
JAZDA Z PRZYCZEPĄ, ŁÓDKĄ,
PRZYCZEPĄ KEMPINGOWĄ...
Zachęcamy do używania wyłącznie
haków holowniczych produkcji
PEUGEOT, które posiadają homolo-
gację i są zgodne z koncepcją Wasze-
go samochodu.
Montaż tego urządzenia powinien być
wykonany przez ASO
PEUGEOT.
Wasz pojazd został zaprojektowany
przede wszystkim do transportu osób i
bagaży, może być jednak używany
również do holowania przyczepy.
Jazda z przyczepą poddaje holujący
pojazd zwiększonym obciążeniom i
wymaga od kierowcy szczególnejuwagi. G ęstość powietrza maleje wraz z
wysokością, zmniejszając tym samym
moc silnika. Należy zmniejszyć mak-
symalny dopuszczalny ciężar przycze-
py o 10% i postępować tak przy
każdych następnych 1000 metrach. Porady dotyczące jazdy
Rozmieszczenie ładunków:
należy
tak rozłożyć ładunki na przyczepie,
aby najcięższe przedmioty znajdowały
się możliwie najbliżej osi i aby nacisk
na główkę haka był zbliżony do mak-
symalnego, dopuszczalnego nacisku,
jednak nie większy. Chłodzenie: holowanie przyczepy po
zboczach powoduje zwiększenie tem-
peratury płynu chłodzącego.
Wentylator napędzany jest elektrycz-
nie, jego zdolność chłodzenia nie
zależy więc od obrotów silnika. Prze-
ciwnie, należy stosować wyższe
przełożenie skrzyni biegów w celuzmniejsz enia obrotów silnika i zredu-
kować prędkość pojazdu.
Maksymalny, dopuszczalny ciężar
przyczepy przy dłuższej jeździe po
zboczach zależy od ich nachylenia i
temperatury otoczenia.
W każdym wypadku należy zwracać
szczególną uwagę na temperaturę
płynu chłodzącego.
W razie zapalenia się sygnalizatora
alarmowego, należy zatrzymać pojazd
i możliwie najszybciej wyłączyć silnik. Opony:
sprawdzać ciśnienie w opo-
nach holującego pojazdu i przyczepy
przestrzegając przy tym zalecanychwartości. Hamulce: podczas holowania
wydłuża się droga hamowania. Oświetlenie: sprawdzić światła i kie-
runkowskazy w przyczepie.
Wiatr boczny: uwzględnić zwiększoną
wrażliwość pojazdu na wiatr boczny.
07-10-2002

INFORMACJE PRAKTYCZNE117
AKCESORIA 206 CC
Aby spełnić wszystkie Państwa oczekiwania i zapewnić Państwu satysfakcję, sieć PEUGEOT proponuje szeroki wybór akce-
soriów posiadających homologację marki.
Wszystkie te akcesoria i części są dostosowane do Waszego samochodu PEUGEOT, zostały przetestowane i zaaprobowane
pod względem niezawodności i bezpieczeństwa.
Wszystkie one objęte są gwarancją PEUGEOT :
Bezpieczeństwo :
Alarmy przeciwkradzieżowe, zabezpieczenie przeciw podniesieniu, znakowanie szyb,
zabezpieczenia przeciwkradzieżowe kół, trójkąt ostrzegawczy, apteczka,...
Ochrona : Pokrowce specjalne dla wersji z bocznymi poduszkami powietrznymi, dywaniki, pojemnik do
bagażnika, …
Komunikacja : Radiotelefon, nawigacja, zmieniarki CD, radioodtwarzacze, głośniki, ramka montażowa do
radioodtwarzacza, ...
Indywidualizacja : Aluminiowe felgi, kołpaki, osłony przeciwbłotne, ozdobne wykończenie konsoli środkowej z
aluminium i z drewna, ...
Komfort : Podłokietnik środkowy, uchwyt na kubek, pojemnik na CD lub kasety, konsola radiotelefonu,
siatka zabezpieczająca, ...
Rekreacja : Hak do przyczepy, stelaż bagażnika, łańcuchy śniegowe, ...
Dzieci : Podwyższenia i foteliki dla dzieci,fotelik Kiddy Isofix, ...
Preparaty do
konserwacji : Płyn do spryskiwaczy szyb, środki do czyszczenia i konserwacji wnętrza i nadwozia.
07-10-2002
