Page 71 of 267
ÖPPNINGAR

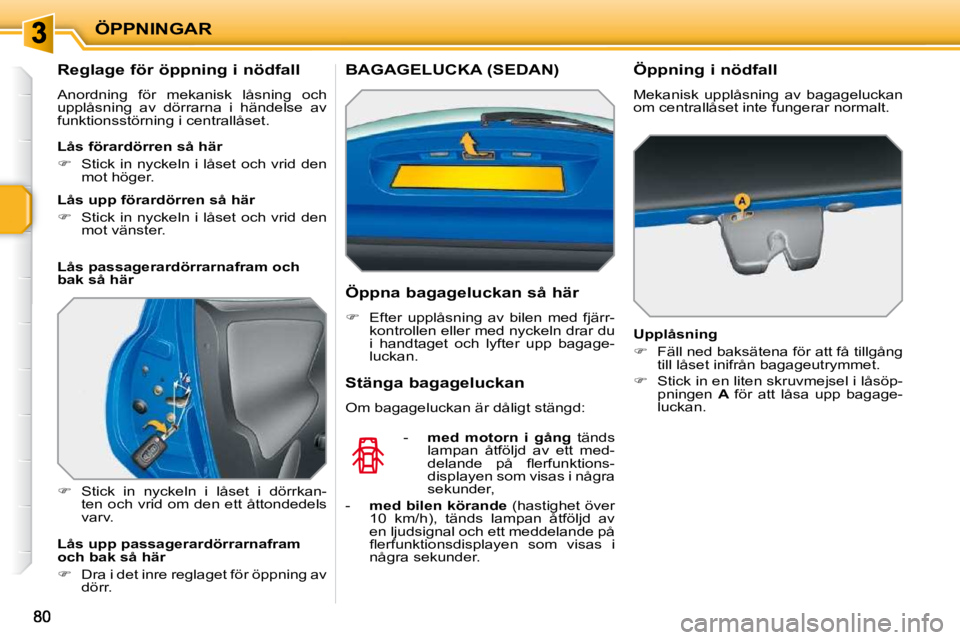

Reglage för öppning i nödfall
Anordning för mekanisk låsning och
upplåsning av dörrarna i händelse av
funktionsstörning i centrallåset.
Stick in nyckeln i låset i dörrkan-
ten och vrid om den ett åttondedels
varv.
Lås förardörren så här
Stick in nyckeln i låset och vrid den
mot höger.
Lås upp förardörren så här
Stick in nyckeln i låset och vrid den
mot vänster.
Lås passagerardörrarnafram och
bak så här
Lås upp passagerardörrarnafram
och bak så här
Dra i det inre reglaget för öppning av
dörr.
- med motorn i gång tänds lampan åtföljd av ett med- d e l a n d e p å fl e r f u n k t i o n s -displayen som visas i några sekunder,
- med bilen körande (hastighet över 10 km/h), tänds lampan åtföljd av en ljudsignal och ett meddelande på fl e r f u n k t i o n s d i s p l a y e n s o m v i s a s i några sekunder.
Öppning i nödfall
Mekanisk upplåsning av bagageluckan om centrallåset inte fungerar normalt.
Upplåsning
Fäll ned baksätena för att få tillgång till låset inifrån bagageutrymmet.
Stick in en liten skruvmejsel i låsöp-pningen A för att låsa upp bagage-luckan.
Öppna bagageluckan så här
Efter upplåsning av bilen med fjärr-kontrollen eller med nyckeln drar du i handtaget och lyfter upp bagage-luckan.
BAGAGELUCKA (SEDAN)
Stänga bagageluckan
Om bagageluckan är dåligt stängd:
Page 72 of 267
ÖPPNINGAR
Reglage för öppning i nödfall
Anordning för mekanisk låsning och
upplåsning av dörrarna i händelse av
funktionsstörning i centrallåset.
Stick in nyckeln i låset i dörrkan-
ten och vrid om den ett åttondedels
varv.
Lås förardörren så här
Stick in nyckeln i låset och vrid den
mot höger.
Lås upp förardörren så här
Stick in nyckeln i låset och vrid den
mot vänster.
Lås passagerardörrarnafram och
bak så här
Lås upp passagerardörrarnafram
och bak så här
Dra i det inre reglaget för öppning av
dörr.
- med motorn i gång tänds lampan åtföljd av ett med- d e l a n d e p å fl e r f u n k t i o n s -displayen som visas i några sekunder,
- med bilen körande (hastighet över 10 km/h), tänds lampan åtföljd av en ljudsignal och ett meddelande på fl e r f u n k t i o n s d i s p l a y e n s o m v i s a s i några sekunder.
Öppning i nödfall
Mekanisk upplåsning av bagageluckan om centrallåset inte fungerar normalt.
Upplåsning
Fäll ned baksätena för att få tillgång till låset inifrån bagageutrymmet.
Stick in en liten skruvmejsel i låsöp-pningen A för att låsa upp bagage-luckan.
Öppna bagageluckan så här
Efter upplåsning av bilen med fjärr-kontrollen eller med nyckeln drar du i handtaget och lyfter upp bagage-luckan.
BAGAGELUCKA (SEDAN)
Stänga bagageluckan
Om bagageluckan är dåligt stängd:
Page 73 of 267
i
i
81
Öppna bagageluckan så här
Efter upplåsning av bilen med fjärr-kontrollen eller med nyckeln drar du i handtaget A och lyfter upp bagage-luckan.
- med motorn i gång tänds lampan åtföljd av ett med- d e l a n d e p å fl e r f u n k t i o n s -displayen som visas i några sekunder,
- med bilen körande (hastighet över 10 km/h), tänds lampan åtföljd av en ljudsignal och ett meddelande på fl e r f u n k t i o n s d i s p l a y e n s o m v i s a s i några sekunder.
Stänga bagageluckan
Sänk ned bagageluckan med hjälp av handtaget på insidan.
Om bagageluckan är dåligt stängd:

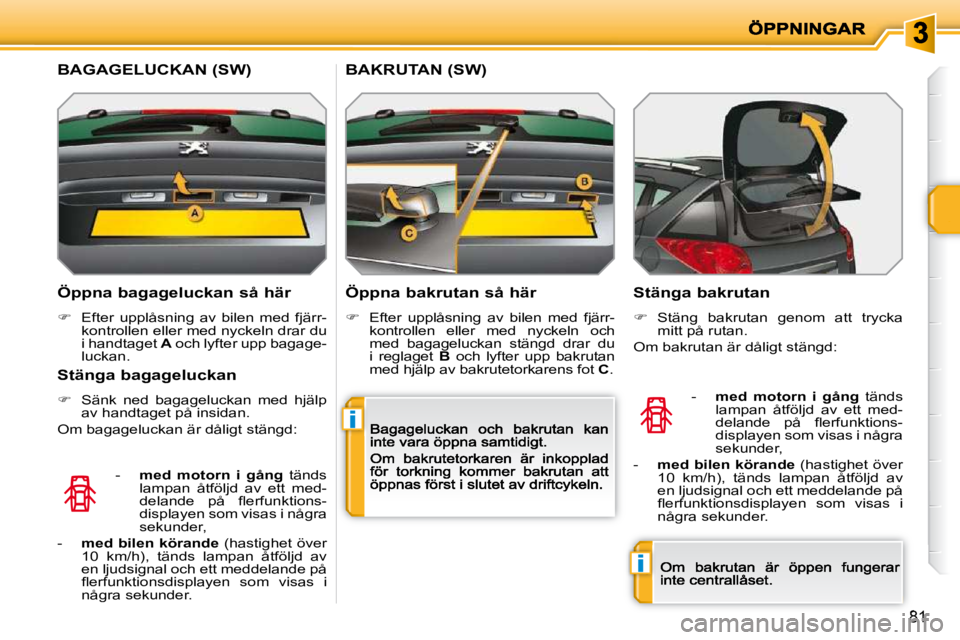

BAKRUTAN (SW)
Öppna bakrutan så här
Efter upplåsning av bilen med fjärr-kontrollen eller med nyckeln och med bagageluckan stängd drar du i reglaget B och lyfter upp bakrutan med hjälp av bakrutetorkarens fot C .
Stänga bakrutan
Stäng bakrutan genom att trycka mitt på rutan.
Om bakrutan är dåligt stängd:
- med motorn i gång tänds lampan åtföljd av ett med- d e l a n d e p å fl e r f u n k t i o n s -displayen som visas i några sekunder,
- med bilen körande (hastighet över 10 km/h), tänds lampan åtföljd av en ljudsignal och ett meddelande på fl e r f u n k t i o n s d i s p l a y e n s o m v i s a s i några sekunder.
BAGAGELUCKAN (SW)
Page 74 of 267
!
ÖPPNINGAR
82
PANORAMATAK (SEDAN)
Anordning som omfattar en tonad pano-ramayta av glas, för att öka ljusstyrkan och sikten i kupén. Panoramataket är utrustat med en manuellt styrd skydds-lucka i två delar, för att förbättra den termiska komforten.
Greppa luckan i handtaget och skjut den bakåt ända till önskat läge.
Öppnas så här Stängs så här
Greppa luckan i handtaget och skjut den framåt ända till önskat läge.
PANORAMATAK (SW)
Anordning som omfattar en tonad pano-ramayta av glas, för att öka ljusstyrkan och sikten i kupén. Panoramataket är utrustat med en manuellt styrd skydds-lucka i två delar, för att förbättra den termiska komforten.
Öppnas så här
Dra i kontakten A .
Luckan stannar så fort du släpper kon-takten.
Stängs så här
Tryck på kontakten A .
Luckan stannar så fort du släpper kontakten.
Page 75 of 267
i
83
Så länge tanklocket inte har satts
tillbaka på tanken, kan nyckeln inte

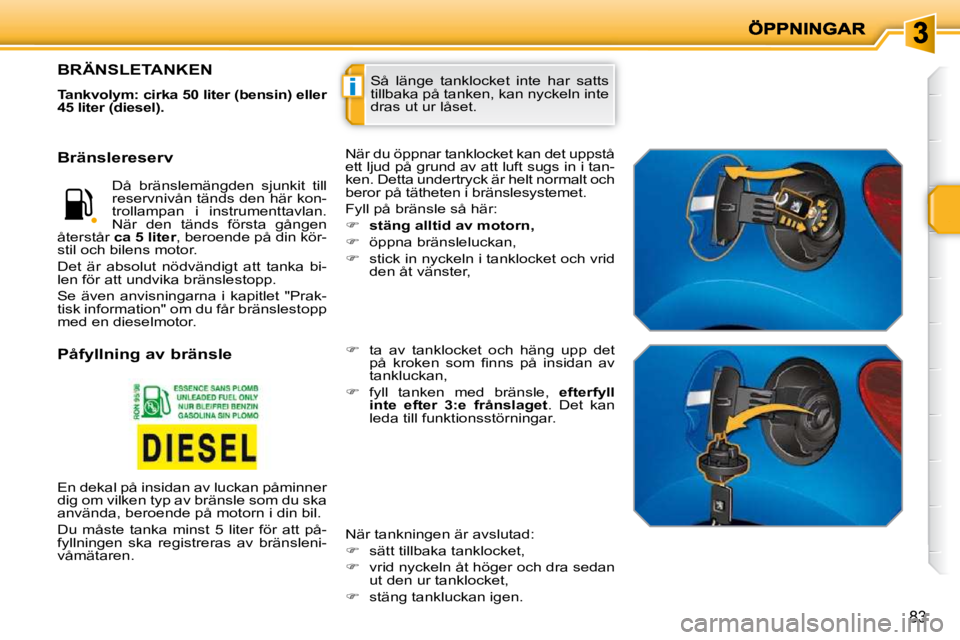

dras ut ur låset. BRÄNSLETANKEN
Tankvolym: cirka 50 liter (bensin) eller
45 liter (diesel).
När du öppnar tanklocket kan det uppstå
ett ljud på grund av att luft sugs in i tan-
ken. Detta undertryck är helt normalt och
beror på tätheten i bränslesystemet.
Fyll på bränsle så här:
stäng alltid av motorn,
öppna bränsleluckan,
stick in nyckeln i tanklocket och vrid
den åt vänster,
När tankningen är avslutad:
sätt tillbaka tanklocket,
vrid nyckeln åt höger och dra sedan
ut den ur tanklocket,
stäng tankluckan igen.
ta av tanklocket och häng upp det
p å k r o k e n s o m fi n n s p å i n s i d a n a v
tankluckan,
fyll tanken med bränsle, efterfyll
inte efter 3:e frånslaget . Det kan
leda till funktionsstörningar.
Bränslereserv
Påfyllning av bränsle
Då bränslemängden sjunkit till
reservnivån tänds den här kon-
trollampan i instrumenttavlan.
När den tänds första gången
återstår ca 5 liter , beroende på din kör-
stil och bilens motor.
Det är absolut nödvändigt att tanka bi-
len för att undvika bränslestopp.
Se även anvisningarna i kapitlet "Prak-
tisk information" om du får bränslestopp
med en dieselmotor.
En dekal på insidan av luckan påminner
dig om vilken typ av bränsle som du ska
använda, beroende på motorn i din bil.
Du måste tanka minst 5 liter för att på-
fyllningen ska registreras av bränsleni-
våmätaren.
Page 76 of 267
ÖPPNINGAR
84
Bränslekvalitet för bensinmotorer
Bensinmotorerna är fullständigt kompa-
tibla med biobränslen av typ E10 (som
innehåller 10 % etanol) som uppfyller
kraven i de europeiska standarderna
EN 228 och EN 15376.
Bränslen av typ E85 (som innehåller upp
till 85 % etanol) är uteslutande reserve-
rade för bilar som säljs för användning
av denna typ av bränsle (BioFlex-bilar).
Etanolens kvalitet bör uppfylla kraven i
EN 15376.
Endast i Brasilien saluförs speciella bilar
som fungerar med bränslen som inne-
håller upp till 100 % etanol (typ E100). Bränslekvalitet för dieselmotorer
Dieselmotorerna är fullständigt kom-
patibla med biobränslen som uppfyller
aktuella och framtida europeiska stan-
darder (diesel som uppfyller EN 590 i
blandning med ett biobränsle som upp-
fyller EN 14214) och som kan tankas
på bensinstationer (möjlig tillblandning
av 0 till 7 % metylester av fettsyra).
Biobränslet B30 kan användas i vissa
dieselmotorer. Denna användning sker
emellertid på villkor att man noga till-
lämpar de speciella underhållsreglerna.
Rådfråga PEUGEOT.
Användning av alla andra typer av
(bio)bränslen (vegetabiliska eller anima-
liska oljor, eldningsoljor...) i ren eller ut-
spädd form är strängt förbjuden (risk för
skador i motorn och bränslesysemet).
Page 77 of 267
85

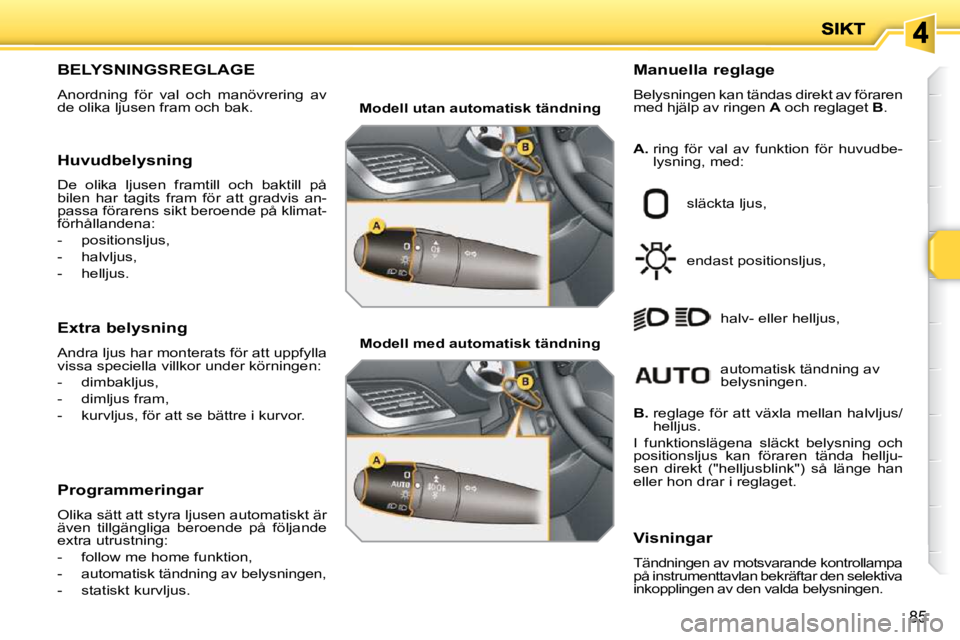

BELYSNINGSREGLAGE
Anordning för val och manövrering av de olika ljusen fram och bak.
Manuella reglage
Belysningen kan tändas direkt av föraren med hjälp av ringen A och reglaget AB .
släckta ljus,
endast positionsljus,
halv- eller helljus,
B. reglage för att växla mellan halvljus/helljus.
I funktionslägena släckt belysning och positionsljus kan föraren tända hellju-sen direkt ("helljusblink") så länge han eller hon drar i reglaget.
Visningar
Tändningen av motsvarande kontrollampa på instrumenttavlan bekräftar den selektiva inkopplingen av den valda belysningen.
Huvudbelysning
De olika ljusen framtill och baktill på
bilen har tagits fram för att gradvis an-
passa förarens sikt beroende på klimat-
förhållandena:
- positionsljus,
- halvljus,
- helljus.
Extra belysning
Andra ljus har monterats för att uppfylla
vissa speciella villkor under körningen:
- dimbakljus,
- dimljus fram,
- kurvljus, för att se bättre i kurvor.
Programmeringar
Olika sätt att styra ljusen automatiskt är även tillgängliga beroende på följande extra utrustning:
- follow me home funktion,
-automatisk tändning av belysningen,
- statiskt kurvljus.
A. ring för val av funktion för huvudbe-lysning, med:
Modell utan automatisk tändning
Modell med automatisk tändning
automatisk tändning av belysningen.
Page 78 of 267
!
i
86

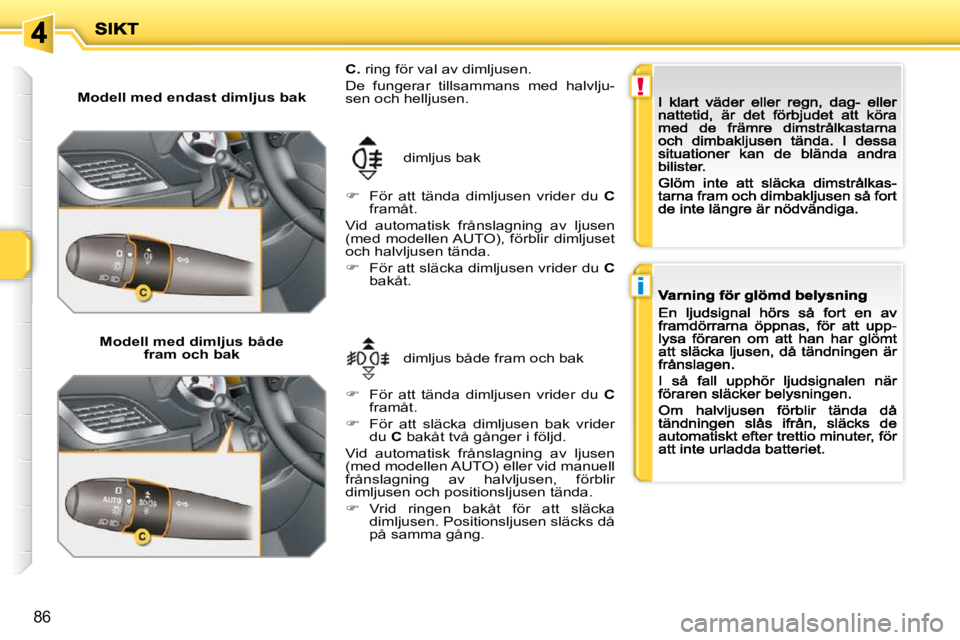

Modell med endast dimljus bak
Modell med dimljus både fram och bak dimljus både fram och bak
dimljus bak
C. ring för val av dimljusen.
De fungerar tillsammans med halvlju-sen och helljusen.
För att tända dimljusen vrider du Cframåt.
Vid automatisk frånslagning av ljusen (med modellen AUTO), förblir dimljuset och halvljusen tända.
För att släcka dimljusen vrider du Cbakåt.
För att tända dimljusen vrider du Cframåt.
För att släcka dimljusen bak vrider du C bakåt två gånger i följd.
Vid automatisk frånslagning av ljusen (med modellen AUTO) eller vid manuell frånslagning av halvljusen, förblir dimljusen och positionsljusen tända.
Vrid ringen bakåt för att släcka dimljusen. Positionsljusen släcks då på samma gång.
Page 79 of 267
!
87
Vid dimma eller snöväder kan ljus-
sensorn detektera en tillräcklig ljus-
styrka. Belysningen tänds då inte
automatiskt.
Täck inte över ljussensorn, som är
sammankopplad med regnsensorn
o c h b e fi n n e r s i g m i t t p å v i n d r u t a n
bakom den inre backspegeln; de
funktioner som är förknippade med
den kan då inte längre styras.
Sammankoppling med
följ-mig-hem-ljus
Om följ-mig-hem-ljusen kopplas sam-
man med automatisk tändning av belys-
n i n g e n fi n n s f ö l j a n d e e x t r a m ö j l i g h e t e r :
- val av belysningens tidslängd, som kan
vara 15, 30 eller 60 sekunder, bland bi-
l e n s p a r a m e t r a r i k o n fi g u r a t i o n s m e n y n
p å fl e r f u n k t i o n s d i s p l a y e n ,
- automatisk påslagning av följ-mig- hem-ljusen då automatisk tändning
av belysningen är inkopplad.
Automatisk tändning av
belysningen*
Positions- och halvljusen tänds auto-
matiskt, utan ingrepp från förarens sida,
vid detektering av en svag ljusstyrka
utanför bilen (av en sensor placerad
bakom den inre backspegeln) eller så
fort vindrutetorkaren kopplas in.
Så fort ljusstyrkan utanför bilen har blivit
tillräcklig på nytt eller vindrutetorkaren
har slutat fungera, släcks ljusen åter au-
tomatiskt.
Follow me home-funktion
att tändningen slagits ifrån, för bättre sikt vid urstigning ur bilen.
Gör så här
Gör en helljusblink med tändningen frånslagen, med hjälp av handtaget B
Med en andra "helljusblink" kopplar du ifrån funktionen igen.
Funktionen avbryts
Follow me home-funktionen upphör au-tomatiskt då man har låst bilen eller ef-ter en viss tids fördröjning.
Aktivering
Vrid knapp A till läget "
AUTO
" . Den
automatiska tändningen åtföljs av
e t t m e d d e l a n d e p å fl e r f u n k t i o n s d i s -
playen. Funktionsstörning
Om ljussensorn inte fungerar
normalt, tänds ljusen tillsam-
mans med servicelampan och
åtföljs av en ljudsignal och ett
m e d d e l a n d e p å fl e r f u n k t i o n s d i s p l a y e n .
Låt PEUGEOT göra en kontroll.
Halvljusautomatik *
På bilar som är utrustade med halvljus-automatik tänds halvljusen automatiskt då bilen startas.
Denna kontrollampa tänds på instrumenttavlan.
Förarplatsens belysning (instrumenttav- l a n , fl e r f u n k t i o n s d i s p l a y e n , m a n ö v e r p a -nelen för luftkonditioneringen, ...) tänds inte, utom vid övergång till automatisk tändning av belysningen eller vid manu-ell tändning av belysningen.
Avaktivering
Vrid knapp A till ett annat läge än
" AUTO
" . Avaktiveringen åtföljs av ett
m e d d e l a n d e p å fl e r f u n k t i o n s d i s p l a y e n .
* Beroende på mottagarland.
Page 80 of 267
!
87
Vid dimma eller snöväder kan ljus-
sensorn detektera en tillräcklig ljus-
styrka. Belysningen tänds då inte
automatiskt.
Täck inte över ljussensorn, som är
sammankopplad med regnsensorn
o c h b e fi n n e r s i g m i t t p å v i n d r u t a n
bakom den inre backspegeln; de
funktioner som är förknippade med
den kan då inte längre styras.
Sammankoppling med
följ-mig-hem-ljus
Om följ-mig-hem-ljusen kopplas sam-
man med automatisk tändning av belys-
n i n g e n fi n n s f ö l j a n d e e x t r a m ö j l i g h e t e r :
- val av belysningens tidslängd, som kan
vara 15, 30 eller 60 sekunder, bland bi-
l e n s p a r a m e t r a r i k o n fi g u r a t i o n s m e n y n
p å fl e r f u n k t i o n s d i s p l a y e n ,
- automatisk påslagning av följ-mig- hem-ljusen då automatisk tändning
av belysningen är inkopplad.
Automatisk tändning av
belysningen*
Positions- och halvljusen tänds auto-
matiskt, utan ingrepp från förarens sida,
vid detektering av en svag ljusstyrka
utanför bilen (av en sensor placerad
bakom den inre backspegeln) eller så
fort vindrutetorkaren kopplas in.
Så fort ljusstyrkan utanför bilen har blivit
tillräcklig på nytt eller vindrutetorkaren
har slutat fungera, släcks ljusen åter au-
tomatiskt.
Follow me home-funktion
att tändningen slagits ifrån, för bättre sikt vid urstigning ur bilen.
Gör så här
Gör en helljusblink med tändningen frånslagen, med hjälp av handtaget B
Med en andra "helljusblink" kopplar du ifrån funktionen igen.
Funktionen avbryts
Follow me home-funktionen upphör au-tomatiskt då man har låst bilen eller ef-ter en viss tids fördröjning.
Aktivering
Vrid knapp A till läget "
AUTO
" . Den
automatiska tändningen åtföljs av
e t t m e d d e l a n d e p å fl e r f u n k t i o n s d i s -
playen. Funktionsstörning
Om ljussensorn inte fungerar
normalt, tänds ljusen tillsam-
mans med servicelampan och
åtföljs av en ljudsignal och ett
m e d d e l a n d e p å fl e r f u n k t i o n s d i s p l a y e n .
Låt PEUGEOT göra en kontroll.
Halvljusautomatik *
På bilar som är utrustade med halvljus-automatik tänds halvljusen automatiskt då bilen startas.
Denna kontrollampa tänds på instrumenttavlan.
Förarplatsens belysning (instrumenttav- l a n , fl e r f u n k t i o n s d i s p l a y e n , m a n ö v e r p a -nelen för luftkonditioneringen, ...) tänds inte, utom vid övergång till automatisk tändning av belysningen eller vid manu-ell tändning av belysningen.
Avaktivering
Vrid knapp A till ett annat läge än
" AUTO
" . Avaktiveringen åtföljs av ett
m e d d e l a n d e p å fl e r f u n k t i o n s d i s p l a y e n .
* Beroende på mottagarland.
